合宙标准配件 AirGPIO_1000 使用说明
一，简要说明；
AirGPIO_1000 是合宙推出的一款I2C转16路GPIO配件板，其中：
- I2C转16路GPIO(输入输出可配置)；
- 适用于Air780系列/Air8000系列/Air8101系列，尤其适合GPIO较少的Air8101系列；
二，使用说明；

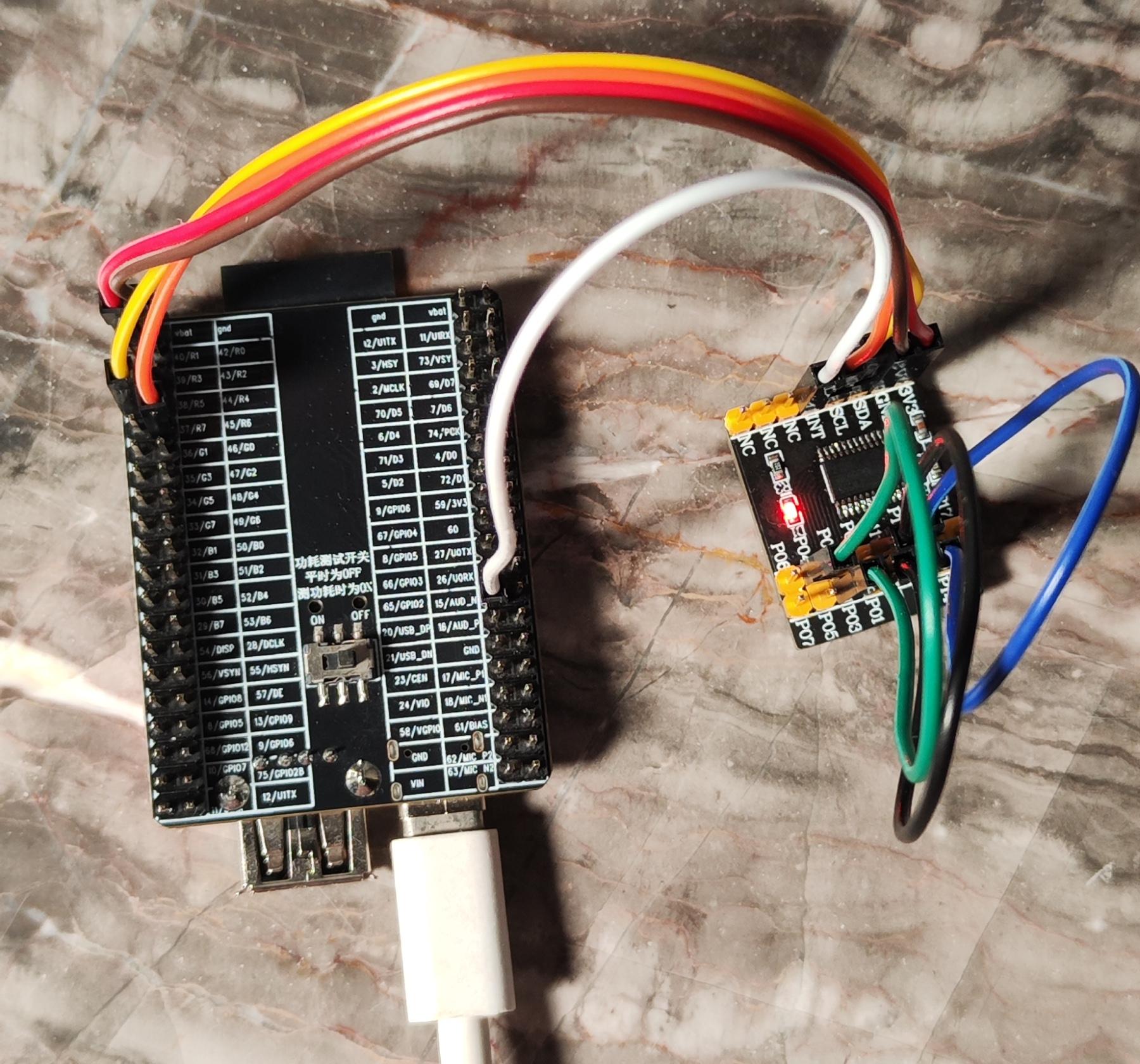

AirGPIO_1000 配件板+Air8101核心板，硬件连接示意图，如下图所示：
- 母对母的杜邦线8根
- Air8101核心板通过TYPE-C USB口供电（核心板背面的功耗测试开关拨到OFF一端），此种供电方式下，vbat引脚为3.3V，可以直接给AirGPIO_1000配件板供电；
- 为了演示方便，所以Air8101核心板上电后直接通过vbat引脚给AirGPIO_1000配件板提供了3.3V的供电；
- 客户在设计实际项目时，一般来说，需要通过一个GPIO来控制LDO给配件板供电，这样可以灵活地控制配件板的供电，可以使项目的整体功耗降到最低；
- 地控制配件板的供电，可以使项目的整体功耗降到最低；
| Air8101核心板 | AirGPIO_1000配件板 |
|---|---|
| vbat | 3V3 |
| gnd | GND |
| 38/R5 | SDA |
| 45/R6 | SCL |
| 65/GPIO2 | INT |
- 扩展GPIO输出演示时，无需接线；通过万用表或者示波器检测AirGPIO_1000配件板上的P00电平即可
- 扩展GPIO输入演示时，将AirGPIO_1000配件板上的P10和P11两个引脚通过杜邦线短接；软件上会将P10配置为输出（第一秒输出低电平，第二秒输出高电平，如此循环输出），将P11配置为输入，通过检测P11引脚输入电平的状态来演示
- 扩展GPIO中断演示时，将AirGPIO_1000配件板上的P03和P04两个引脚通过杜邦线短接，将AirGPIO_1000配件板上的P13和P14两个引脚通过杜邦线短接；软件上会将P03和P13配置为输出（第一秒输出低电平，第二秒输出高电平，如此循环输出），将P04和P14配置为中断，通过检测中断函数的触发状态来演示
