合宙标准配件 AirMICROSD_1010 使用说明
作者:王棚嶙
一,简要说明
AirMICROSD_1010 是合宙推出的一款通过杜邦线连接的SD卡扩展板,支持spi接口,适用于Air780系列和Air8000系列核心板。其中:
1. 仅支持spi链接,所以只适用于Air780系列和Air8000系列核心板;
2. Air8101系列和Air6101系列模组,请使用AirMICROSD_1000配件板;
二,使用说明;

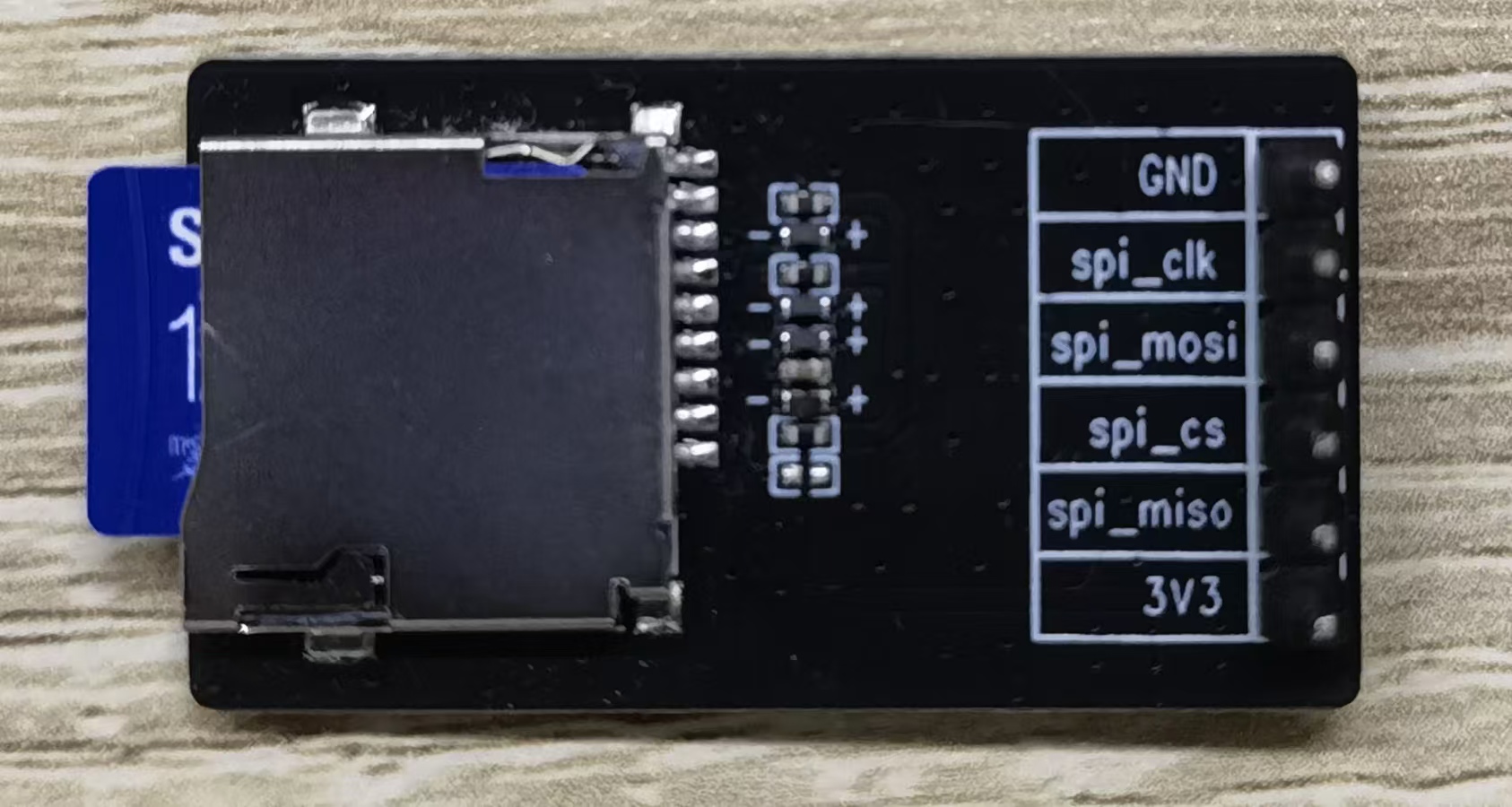

- 配件引脚说明
| 引脚名称 | 引脚说明 | 备注 |
|---|---|---|
| GND | 地线 / 接地 | 电路中的零电位参考点,用于稳定电压、保障安全,并消除静电或电磁干扰。 |
| spi_clk | 串行时钟(Serial Clock) | 在SPI模式下,spi_clk是主机到SD卡的时钟信号,用于同步数据传输,控制通信节奏。 |
| spi_mosi | 主出从入(Master Out Slave In) | 在SPI模式下,spi_mosi是主机向SD卡发送数据的信号线。 |
| spi_cs | 片选(Chip Select) | 在SPI模式下,spi_cs用于选择特定的SD卡进行通信。 |
| spi_miso | 主入从出(Master In Slave Out) | 在SPI模式下,spi_miso是SD卡向主机发送数据的信号线。 |
| 3V3 | 3.3伏特(电压值) | SD卡的供电电压,通常为3.3V,确保卡内电路稳定运行。 |
2.1 AirMICROSD_1010配件板+Air780系列核心板

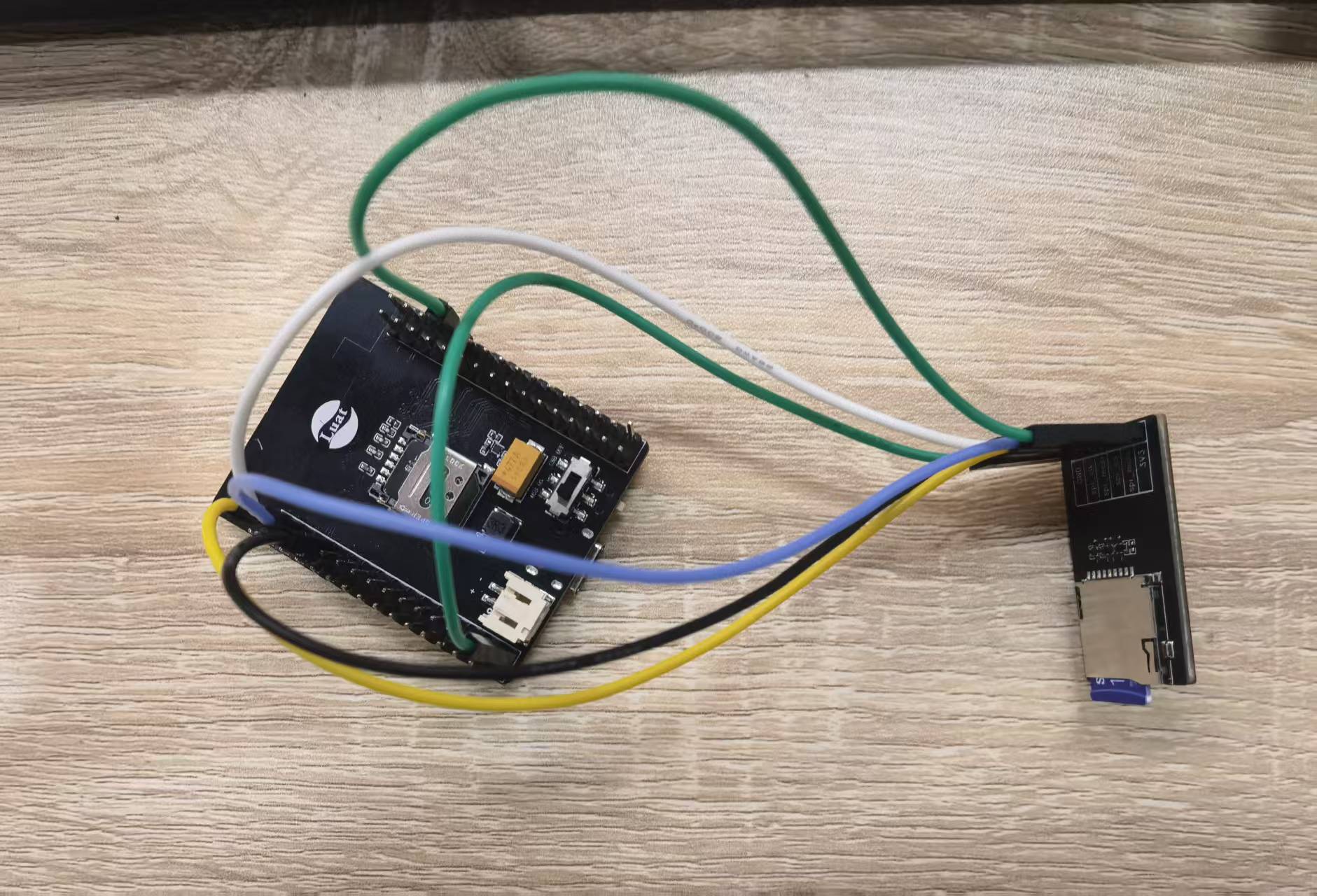

AirMICROSD_1010配件板+Air780系列核心板,硬件连接示意图,如下图所示:

1、Air780EHM核心板一块(Air780EHM/780EGH/780EHV三种模块的核心板接线方式相同,这里以Air780EHM为例)
2、TYPE-C USB数据线一根
3、AirMICROSD_1010模块一个和SD卡一张
4、Air780EHM/780EGH/780EHV核心板和数据线的硬件接线方式为
-
Air780EHM核心板通过TYPE-C USB口供电;(核心板USB旁边的开关拨到on一端)
-
TYPE-C USB数据线直接插到核心板的TYPE-C USB座子,另外一端连接电脑USB口;
5、Air780EHM核心板和AirMICROSD_1010模块接线方式
| Air780EHM | AirMICROSD_1010 |
|---|---|
| GND(任意) | GND |
| VDD_EXT | 3V3 |
| GPIO8/SPI0_CS | spi_cs |
| SPI0_SLK | spi_clk,时钟 |
| SPI0_MOSI | spi_mosi,主机输出,从机输入 |
| SPI0_MISO | spi_miso,主机输入,从机输出 |
2.2 AirMICROSD_1010配件板+Air8000系列核心板

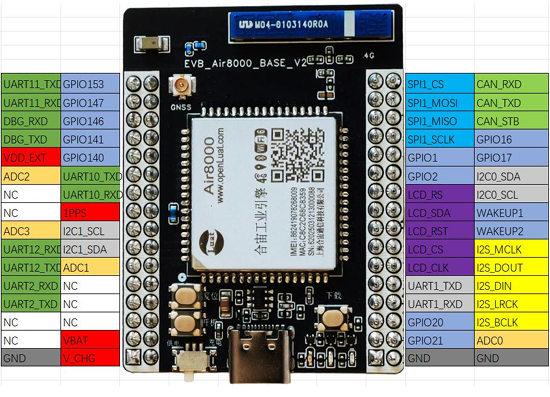

Air8000系列核心板管脚图,如下图所示:

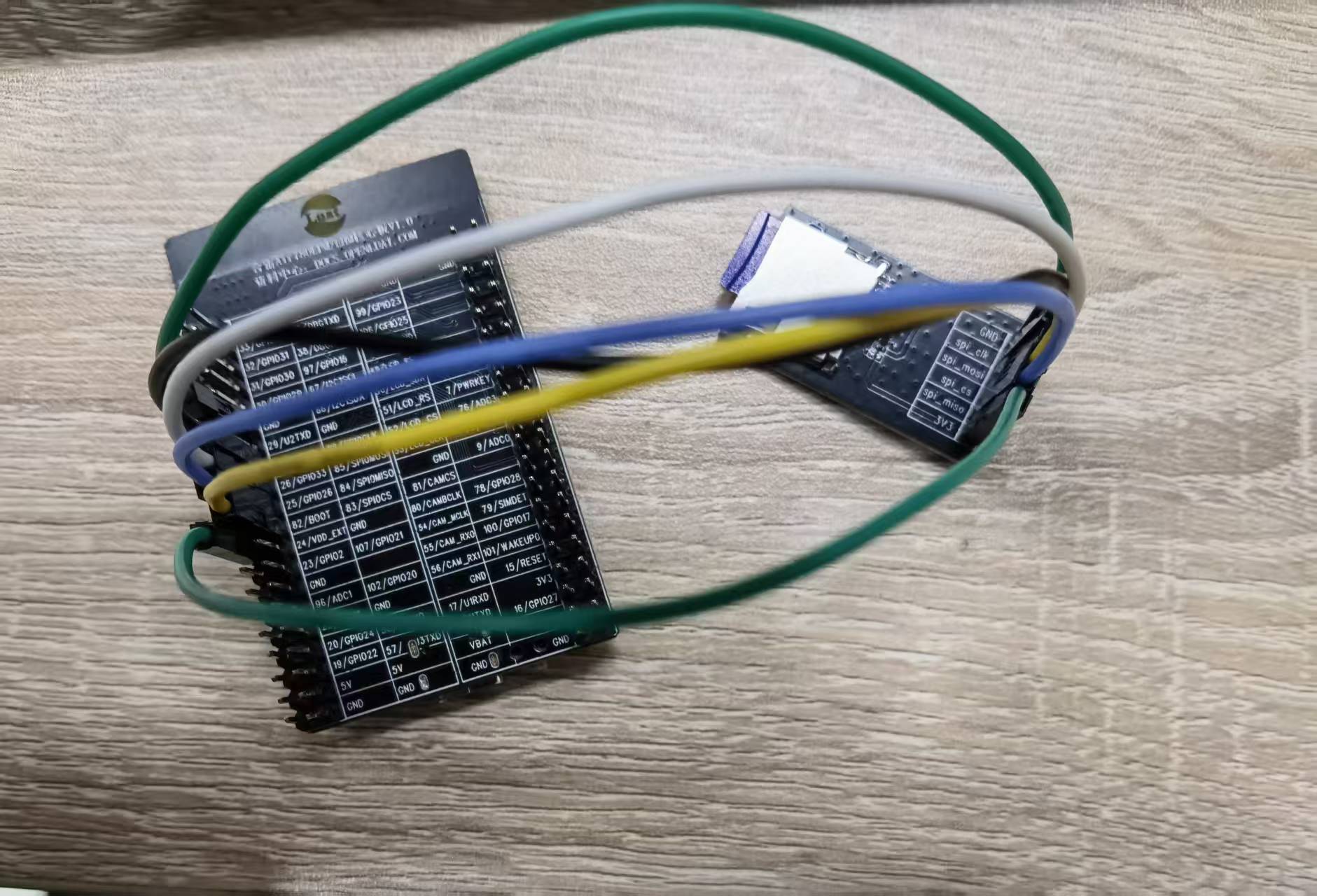

AirMICROSD_1010配件板+Air8000系列核心板,硬件连接示意图,如下图所示:

1、Air8000核心板一块(Air8000系列模块的核心板接线方式相同,这里以Air8000为例)
2、TYPE-C USB数据线一根
3、AirMICROSD_1010模块一个和SD卡一张
4、Air8000系列核心板和数据线的硬件接线方式为
-
Air8000核心板通过TYPE-C USB口供电;(核心板USB旁边的开关拨到供电一端)
-
Air8000核心板背面的拨码开关拨到USB ON
-
TYPE-C USB数据线直接插到核心板的TYPE-C USB座子,另外一端连接电脑USB口;
5、Air8000核心板和AirMICROSD_1010模块接线方式
| Air8000核心板 | AirMICROSD_1010 |
|---|---|
| GND(任意) | GND |
| VDD_EXT | 3V3 |
| GPIO12/SPI1_CS | spi_cs |
| SPI1_SLK | spi_clk,时钟 |
| SPI1_MOSI | spi_mosi,主机输出,从机输入 |
| SPI1_MISO | spi_miso,主机输入,从机输出 |
三,原理图与 PCB
1. AirMICROSD_1010 PCB,只有 PCB 版本;
2. 原理图也可以查看文件夹内的 PDF 文档;
3. 原理图与PCB 文件如下;
Air780EHM_AirMICROSD_1010原理图及PCB
Air8000_AirMICROSD_1010原理图及PCB
四,软件demo说明
1. Air780核心板+AirMICROSD_1010软件demo;
2. Air8000核心板+AirMICROSD_1010软件demo;
五,参考资料
1. Air780EHM 硬件相关文档 SPI 硬件电路说明
2. Air8000 硬件相关文档 SPI 硬件电路说明
3. 欢迎前往合宙官方淘宝店 购买;
