合宙标准配件 AirPHY_1000 使用说明
作者：沈园园
一，简要说明
AirPHY_1000 是合宙推出的一款LAN8720Ai以太网配件板，其中：
- 选用LAN8720Ai芯片；
- 使用核心板Air8101/Air6101的VDD 3V3引脚供电；
- 适用于Air8101/Air6101系列；
二，使用说明
- 配件引脚说明
| 引脚名称 | 引脚说明 | 备注 |
|---|---|---|
| CLK | 时钟信号 | 为数据传输提供同步时钟，确保发送和接收端的数据采样一致。 |
| NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| TXEN | 发送使能信号 | 高电平有效时，允许MAC层通过TXD引脚发送数据；低电平时禁止发送。 |
| TX1 | 发送数据线1 | 发送数据线 |
| MDC | 管理数据时钟 | 为MDIO接口提供时钟信号，用于MAC层与PHY层之间的管理通信（如寄存器配置）。 |
| TX0 | 发送数据线0 | 发送数据线 |
| MDIO | 管理数据输入/输出 | 双向串行总线，与MDC配合实现MAC层对PHY层的参数配置和状态监控（如链路状态、速率调整）。 |
| CRS | 载波侦测信号 | 半双工模式下有效，高电平时表示检测到网络载波（即有数据传输），用于冲突检测（CSMA/CD协议）。 |
| RX0 | 接收数据线0 | 接收数据线 |
| RX1 | 接收数据线1 | 接收数据线 |
| gnd | 接地 | 提供电路参考地，确保信号完整性。 |
| 3.3V | 3.3伏电源 | 为以太网接口电路提供稳定的工作电压。 |

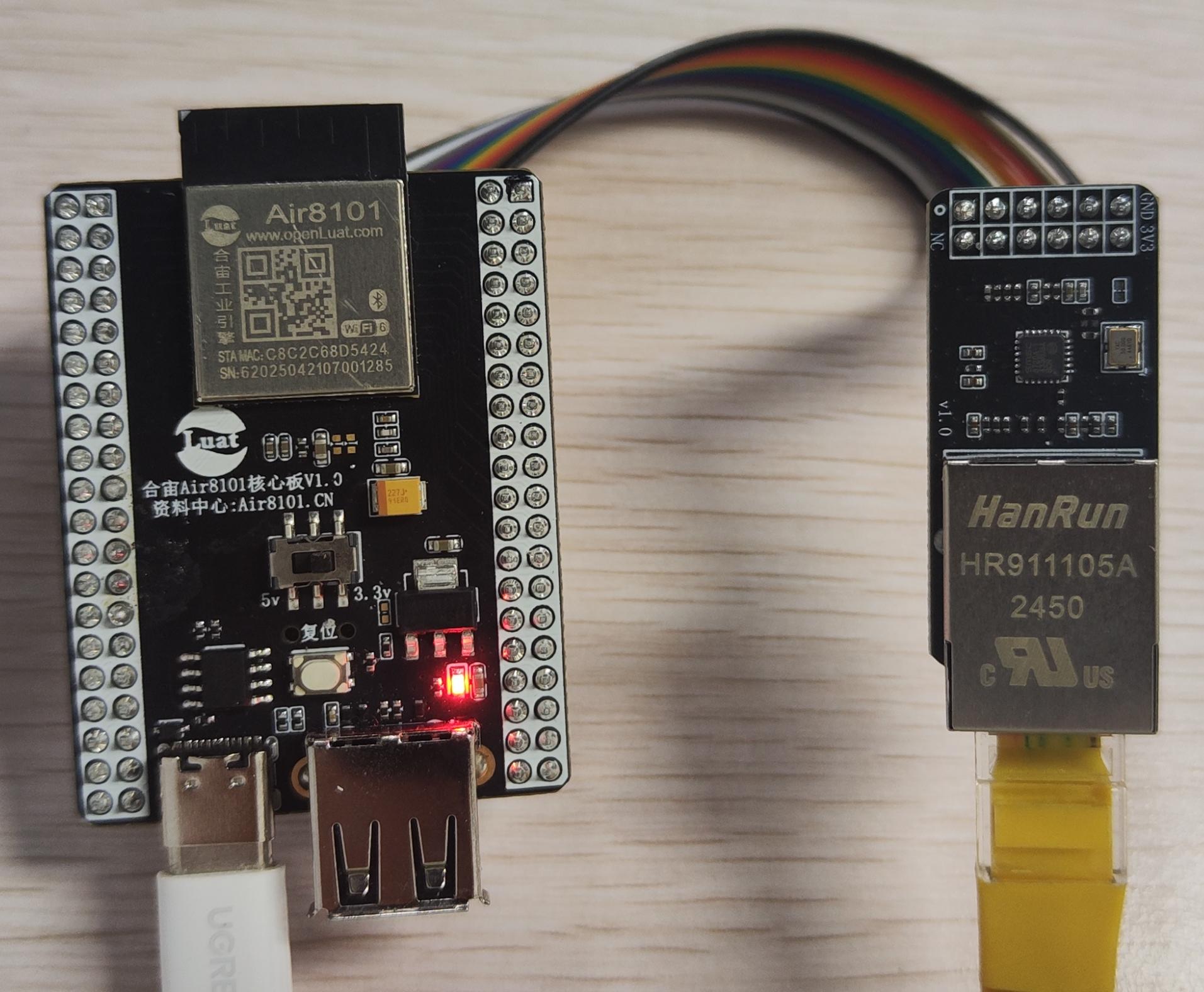

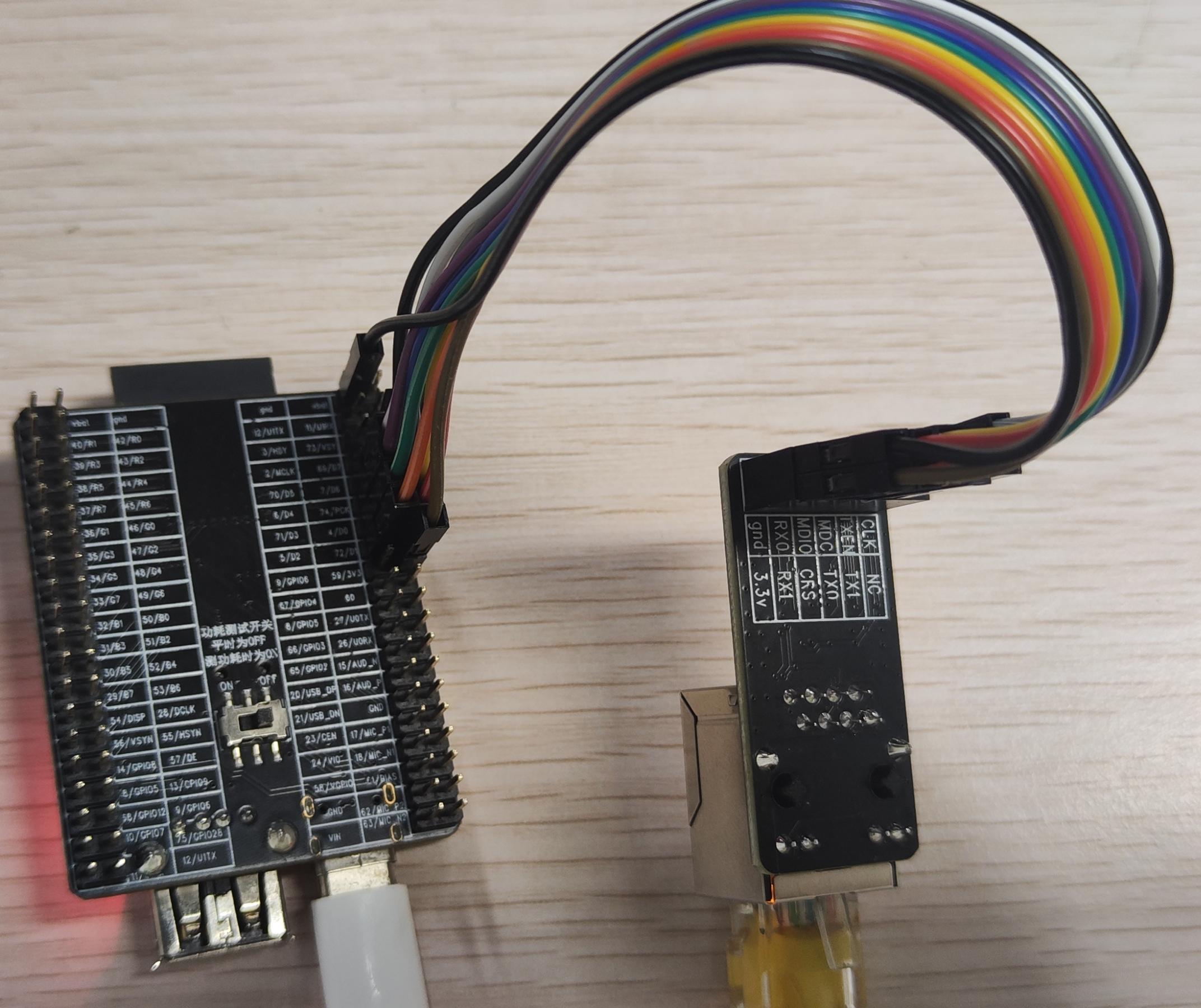

AirPHY_1000 配件板+Air8101/Air6101核心板，硬件连接示意图，如下图所示：
- 公对母的杜邦线11根（连接核心板和配件板）
- 网线1根（一端接配件板，一端接路由器）
- Air8101/Air6101核心板通过TYPE-C USB口供电（核心板背面的功耗测试开关拨到OFF一端）；如果测试发现软件重启，并且日志中出现 poweron reason 0，表示供电不足，此时再通过直流稳压电源对核心板的VIN管脚进行5V供电；
| Air8101/Air6101核心板 | AirPHY_1000配件板 |
|---|---|
| 59/3V3 | 3.3v |
| gnd | gnd |
| 5/D2 | RX1 |
| 72/D1 | RX0 |
| 71/D3 | CRS |
| 4/D0 | MDIO |
| 6/D4 | TX0 |
| 74/PCK | MDC |
| 70/D5 | TX1 |
| 7/D6 | TXEN |
| 不接 | NC |
| 69/D7 | CLK |
三，原理图与 PCB
1. AirPHY_1000 原理图与 PCB，只有 PADS 版本；
2. 原理图也可以查看文件夹内的 PDF 文档；
3. 原理图与PCB 文件如下；
四，软件demo说明
五，参考资料
- Air8101 硬件相关文档 以太网RJ45电路介绍 ；
- Air6101 硬件相关文档 以太网RJ45电路介绍 ；
- 欢迎前往合宙官方淘宝店 购买；
