合宙标准配件 AirSHT30_1000 使用说明

作者：沈园园

一，简要说明

AirSHT30_1000 是合宙推出的一款I2C接口的SHT30温湿度传感器配件板，其中：

1. I2C接口；
2. 适用于Air780E系列/Air8000系列/Air8101系列/Air6101系列；

二，使用说明

• 配件引脚说明

引脚名称	引脚说明	备注
3.3V	3.3伏特（直流电源电压）	一种常见的低电压电源标准，广泛用于数字电路（如微控制器、传感器、低功耗芯片）。
SDA	串行数据线（Serial Data Line）	I2C总线中的双向数据传输线，用于主从设备间通信。
SCL	串行时钟线（Serial Clock Line）	I2C总线中的时钟信号线，由主设备（如MCU）生成，用于同步数据传输。
GND	接地（Ground）	电路的参考零电位点，为所有信号提供稳定的电压基准。

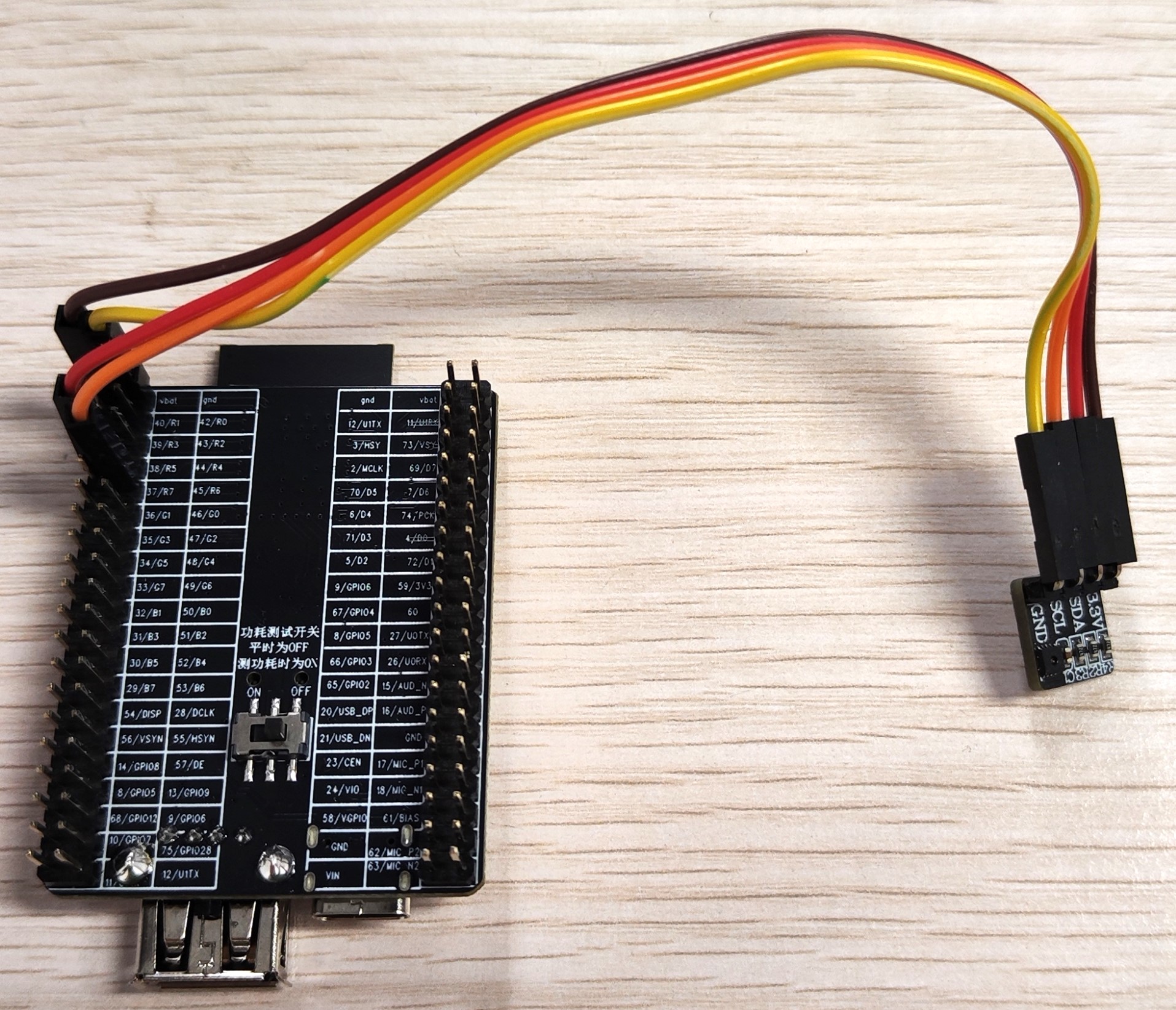

AirSHT30_1000 配件板+Air8101/Air6101核心板，硬件连接示意图，如下图所示：

Air8101/Air6101核心板	Air780EPM/EHM/EGH/EHV核心板	Air8000核心板	AirSHT30_1000配件板
vbat	3V3	3V3	3V3
gnd	GND	GND	GND
38/R5	66/I2C1SDA	I2C1_SDA	SDA
45/R6	67/I2C1SCL	I2C1_SCL	SCL

三，软件demo说明

1. Air8101核心板+AirSHT30_1000 软件demo；
2. Air6101核心板+AirSHT30_1000 软件demo；
3. Air780EPM开发板+AirSHT30_1000 软件demo；
4. Air780EHV核心板+AirSHT30_1000 软件demo；
5. Air8000 核心板+AirSHT30_1000 软件demo；

四，参考资料

1. Air780EPM 硬件相关文档 Air780EPM/Air780EHM I2C 硬件电路说明 ；
2. Air780EHV 硬件相关文档Air780EHV I2C 硬件电路说明
3. Air8000 硬件相关文档 Air8000 I2C 硬件电路说明 ；
4. Air780EPM 软件相关文档 软件驱动开发I2C ；
5. Air8000 软件相关文档 软件驱动开发I2C ；
