合宙量产烧录工具使用说明

合宙量产烧录工具，字面意思理解是为合宙模组批量烧录程序而开发的工具。

常规的用法，是结合烧录夹具使用，直接给模组烧录程序。

夹具购买链接：https://item.taobao.com/item.htm?id=549441249696&spm=a1z10.3-c-s.w4002-24045920836.9.260c6ee5sSBbXU

核心板开发板也是可以用这个工具来烧录程序的，本文就以 Air780EPM 开发板为例，演示合宙量产烧录工具的使用步骤。

量产烧录工具当前支持Air780E，Air780EP，Air780EPM， 780EHM/EGH/EHV，Air8000以及子型号8000A/W/D/G/T/XB /DB。

如有任何疑问都可跳转页尾，扫码进群咨询。

硬件准备

  1. Air780EPM 开发板 1 或者多块，或者批量烧录夹具和模组。
  2. PC，win10 及以上操作系统，不支持 Mac 和 Linux
  3. 可用的 USB Type-C 数据线若干

下述工具下载过程，如果有杀软拦截，请务必通过！！！务必通过！！！务必通过！！！

一. 生成量产文件

注意：如果已经生成量产文件， 直接跳过本章进入第二章。

1. Luatools 下载安装

参考此链接章节一下载安装 Luatools 工具：https://docs.openluat.com/air780epm/common/Luatools/，

安装过程请记住 Luatools 的安装路径，后面会用到同目录下的文件。

2. 生成量产文件

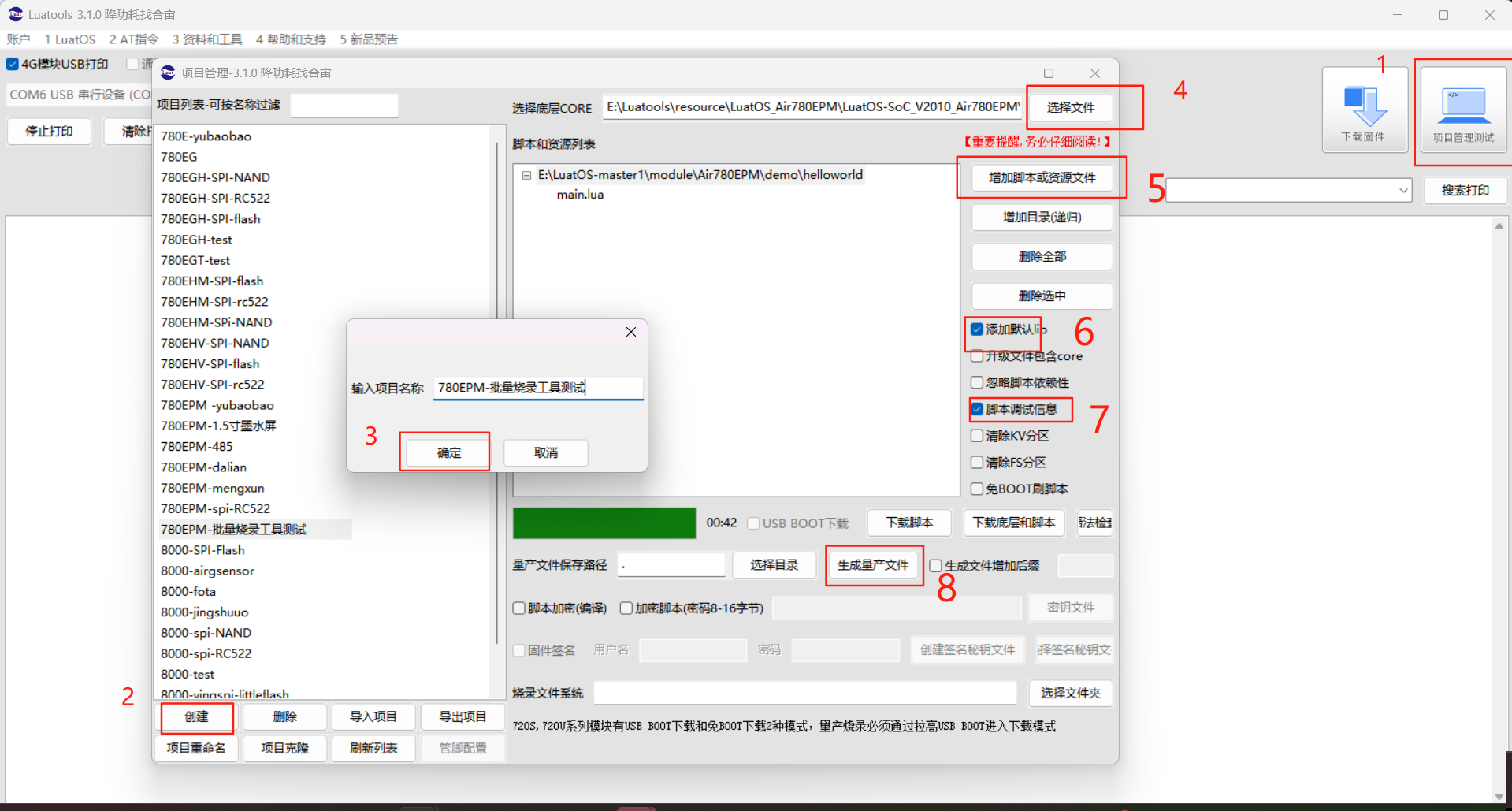

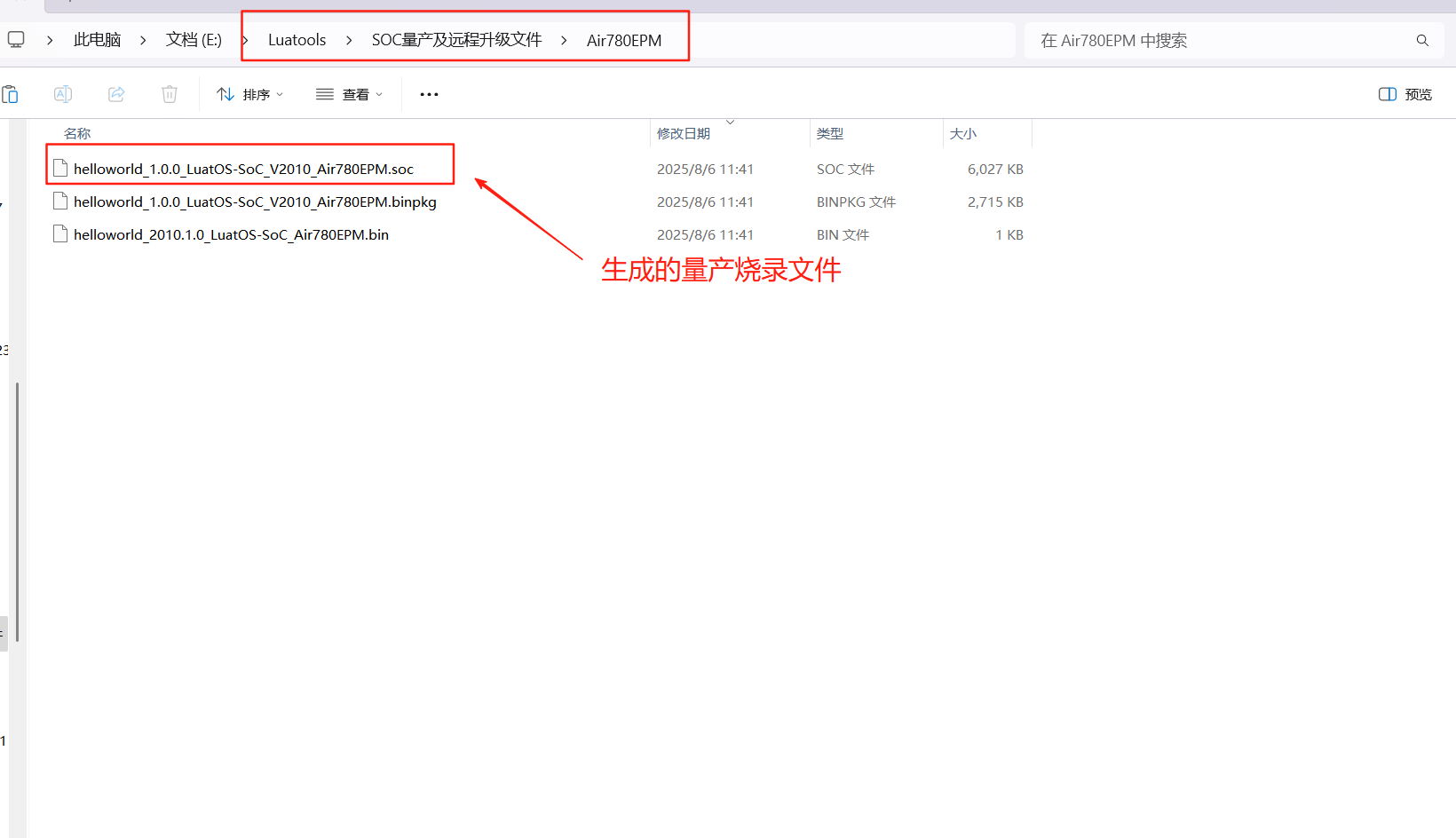

运行 Luatools 工具，按下述步骤生成量产烧录文件，在 Luatools 安装路径的文件下找到生成的量产烧录文件。

二.上传量产文件到 IOT 平台

1. IOT 云平台登录

注册并登陆合宙 IOT 云平台，注册登陆地址 https://iot.openluat.com/cloud/main，请记住注册登录的手机号，后续步骤会用到。

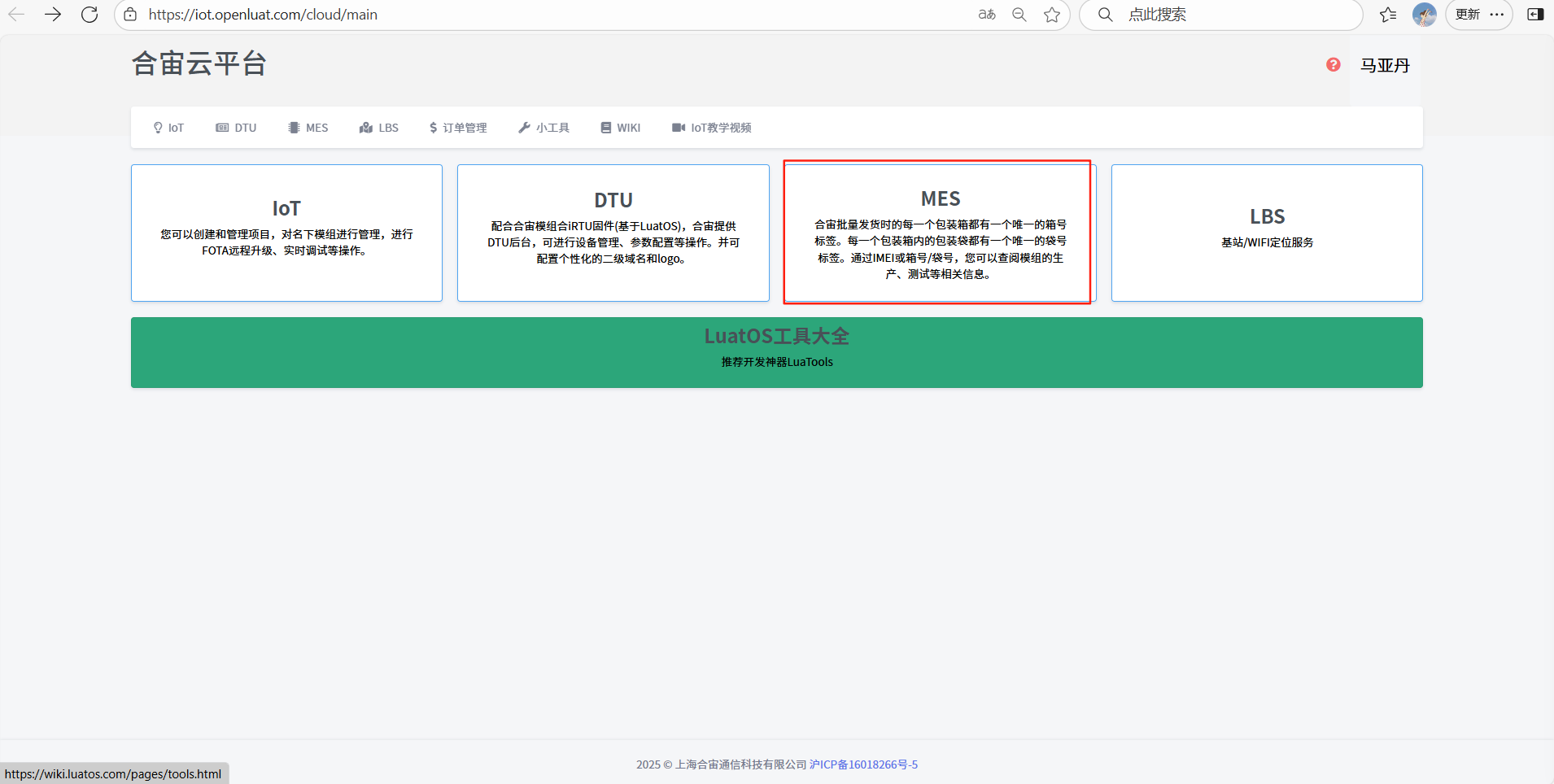

登陆 IOT 云平台后找到 MES 板块，点击进入，找到我的烧录固件--> 创建固件

2. 创建固件

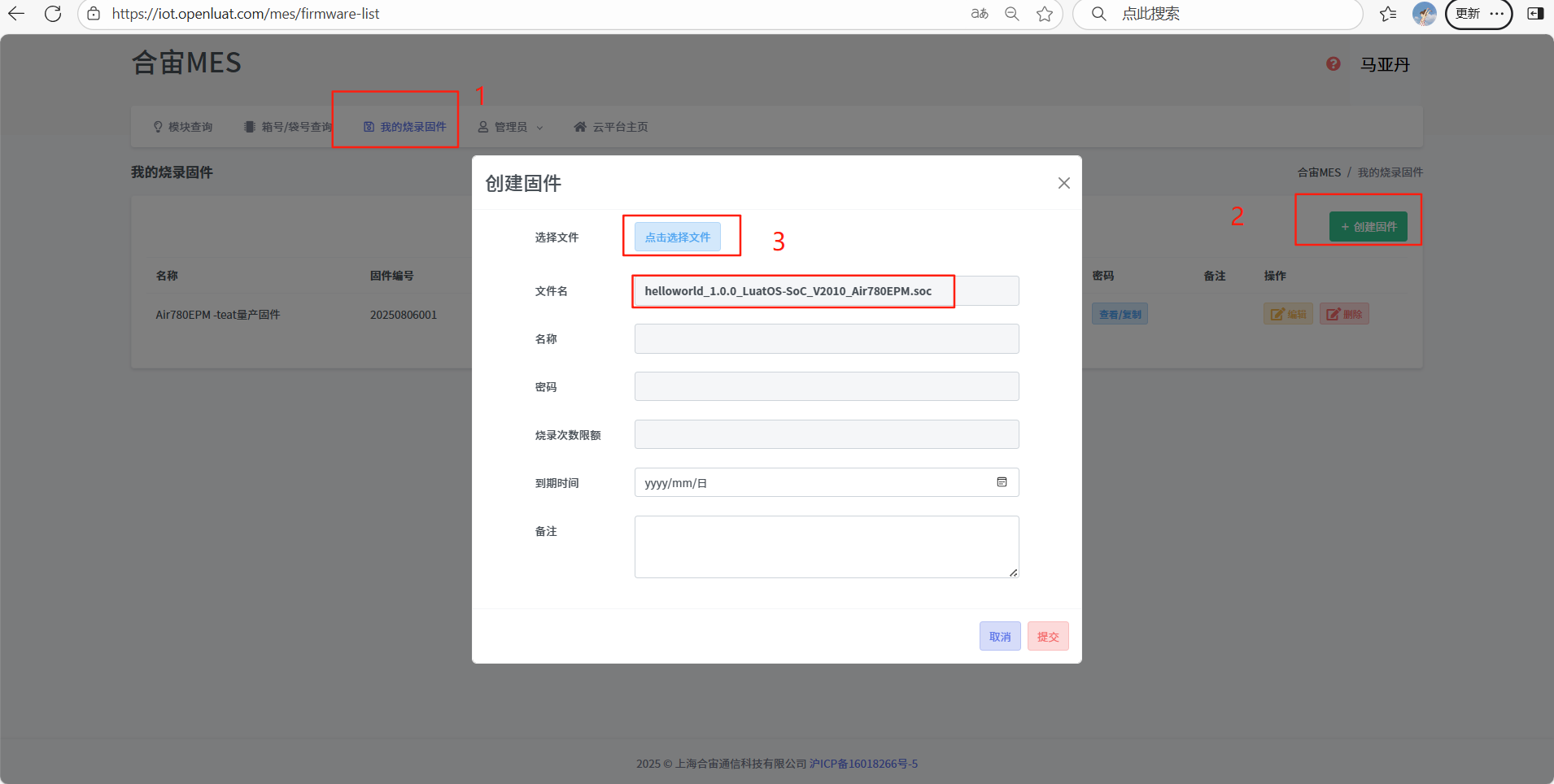

按下述步骤上传文件：我的烧录固件--> 创建固件--> 点击选择文件，此处选择上面生成的量产烧录文件。

文件名：平台自动生成，不用修改。

名称： 自己随便写，方便自己识别为主。

密码： 设置好之后，自己务必要记住，后续要用的。

烧录次数： 设置给工厂允许的烧录次数，计量规则是当前固件烧录成功多少片模组或者板子就算多少次，跟下述的端口数量无关，只与烧录成功的模组数量一致。

到期时间字段： 设置给工厂烧录的有效期，过了这个时间，就不允许烧录了，最长设置 1 个月有效。

烧录次数和到期时间，后续也可以重新编辑设定。

以上字段设置好，点击提交。

3. 查看固件编号和密码

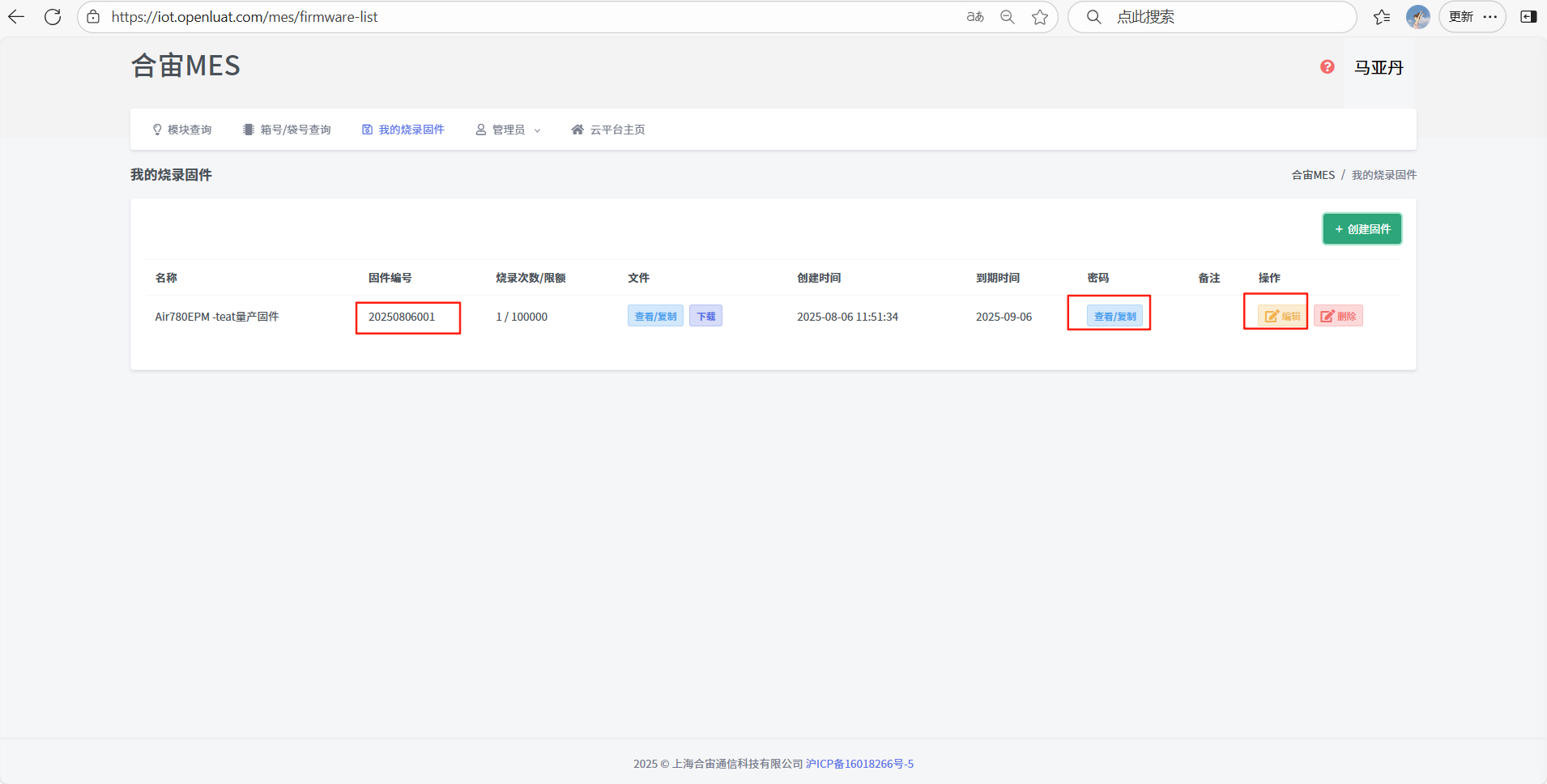

提交完成可以看到固件编号，请记录固件编号，后续步骤会用到。

可以查看/复制上步设定的密码，点击编辑按钮可以重新设定上步的名称,密码,烧录次数和到期时间。

三.下载合宙量产烧录工具并配置烧录端口

1. 下载合宙量产烧录工具。

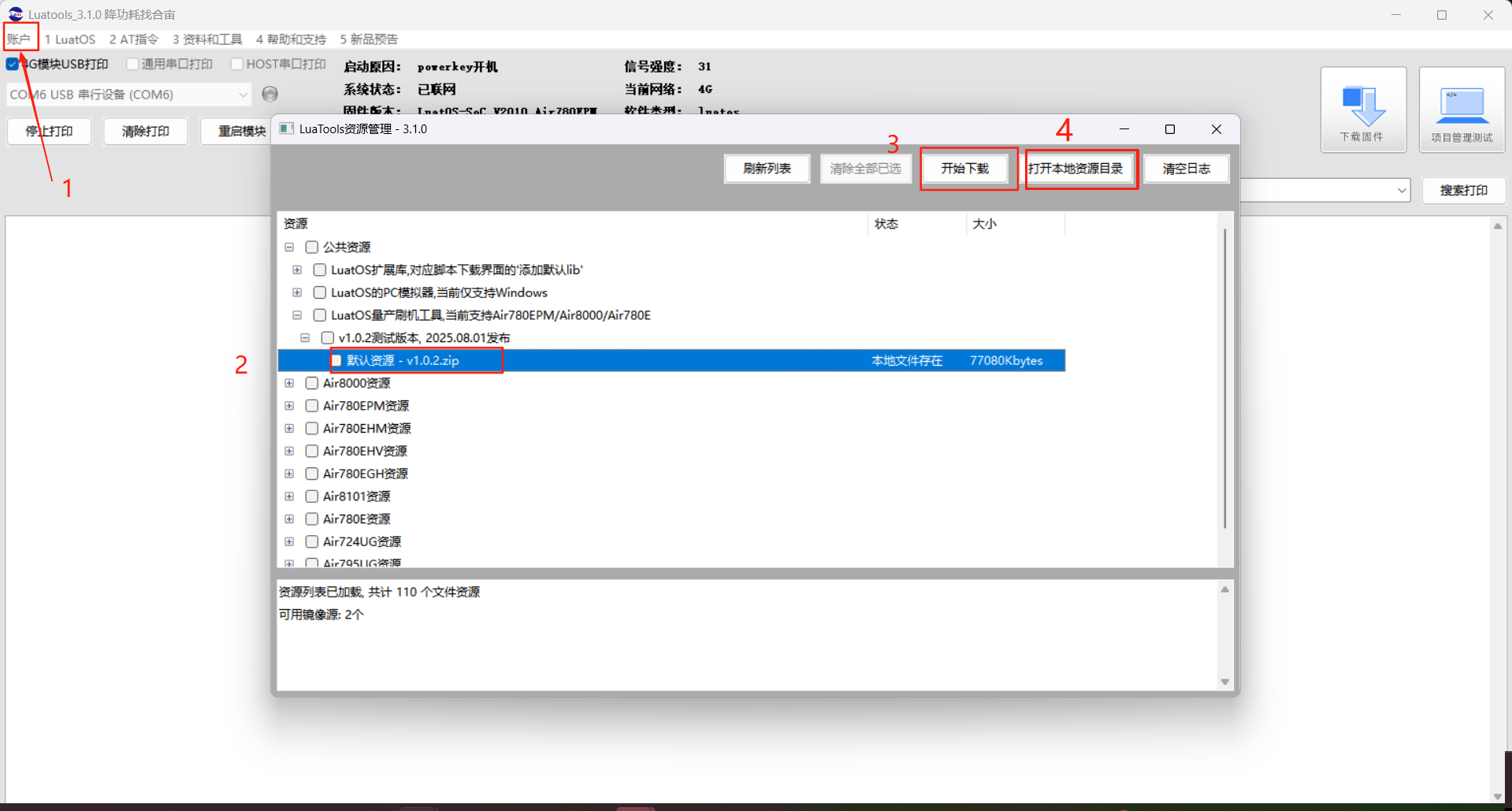

打开 Luatools 工具，右上角找到账户，点击打开资源下载，找到下图所示的路径：公共资源-->LuatOS 量产刷机工具-->v1.0.2 测试版本--> 默认资源，勾选默认资源前的方框，点击下载，下载完成后，点击打开本地资源目录。

2. 端口配置

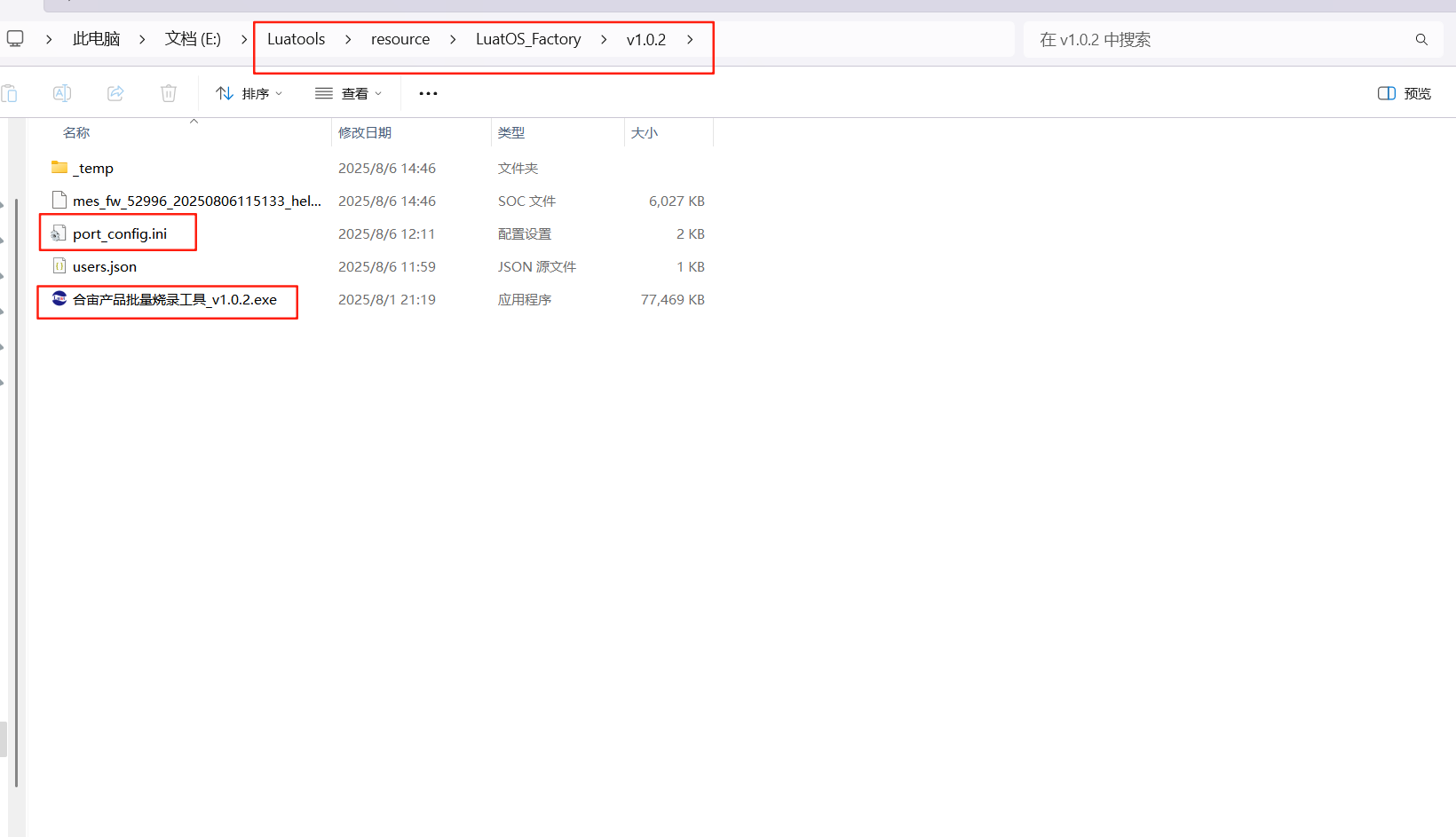

在本地资源目录下找到 port_config.ini 配置文件，双击运行进行端口配置。

如果此目录下没有该配置文件，就先运行合宙产品批量烧录工具程序，双击运行即可，登录方式跳转本章第四节，也可以先不登录，运行就会有 port_config.ini。

注意：烧录固件都是在 Boot 模式下进行，不论是开发板还是夹具，Boot模式下不做任何操作最多保持15秒左右就会进入开机状态，所以，进入Boot模式前请先做好准备工作，进入Boot模式后立即开始烧录，一旦开始烧录，就不会出Boot模式，直到烧录完成。

烧录固件都是在 Boot 模式下进行，打开 port_config.ini 后，

用 USB 线连接 PC 和开发板，

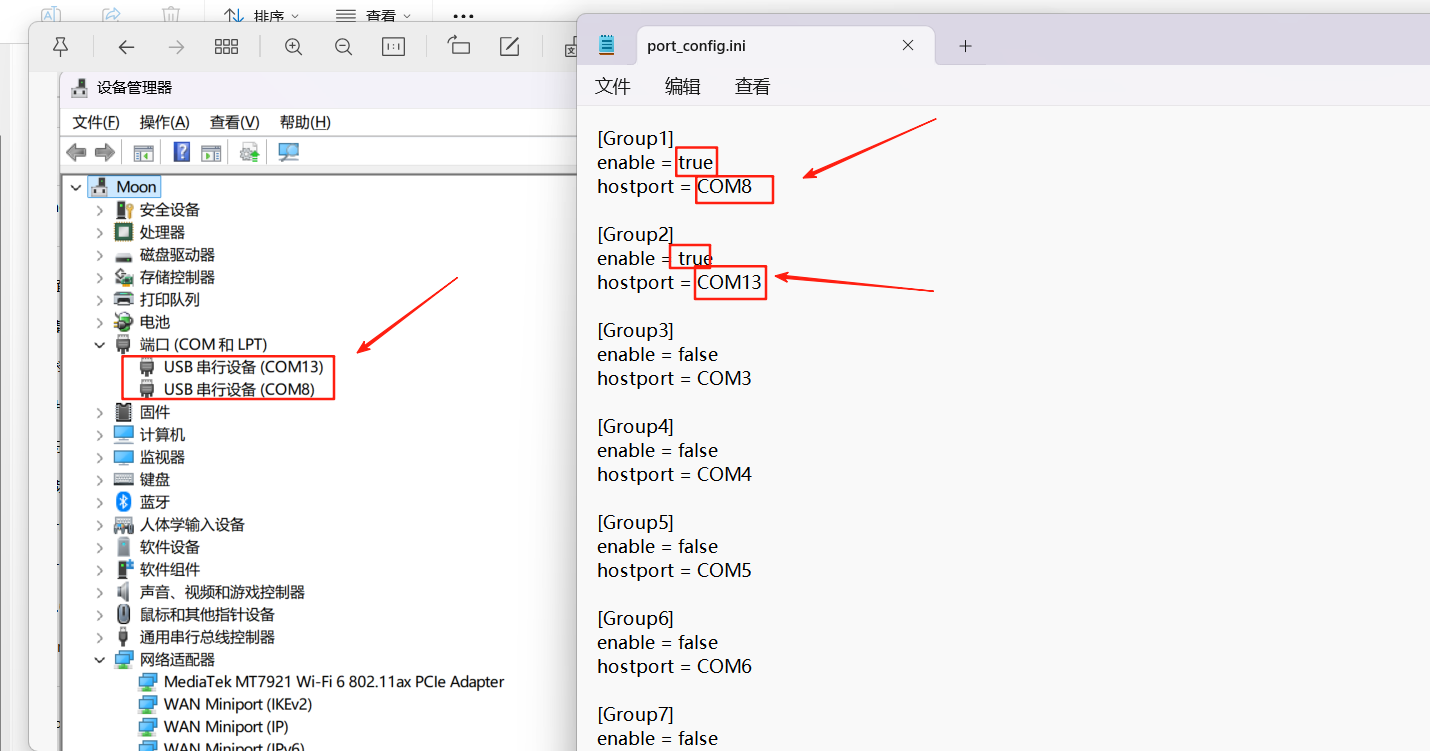

此处用了两块 Air780EPM 开发板来演示批量烧录，打开 PC 的设备管理器，开发板按着下载键后上电按开机键，分别进入 Boot 下载模式，记录端口号：USB 串行设备（COM**），在 port_config.ini 文件中修改端口配置，最多可以配置 24 个端口，如下图示：

如果是烧录夹具，同样需置模组于 Boot 模式，方式如下：

夹具都是定制的，夹具上有顶针，会顶住模块的 vbat，usb，boot，powerkey 管脚，

把模块放到夹具卡槽上面，powerkey 和 boot 是引出来做一个单独的按键，按下去就是接 gnd，需要烧录的时候先把 boot 和 powerkey 的按键按下，接 gnd，之后再统一上电，就能都进去 Boot 模式了。

四.批量烧录固件

1. 登录量产烧录工具

请先关闭 Luatools,如果未关闭，会影响量产烧录工具运行，双击运行合宙产品批量烧录工具程序

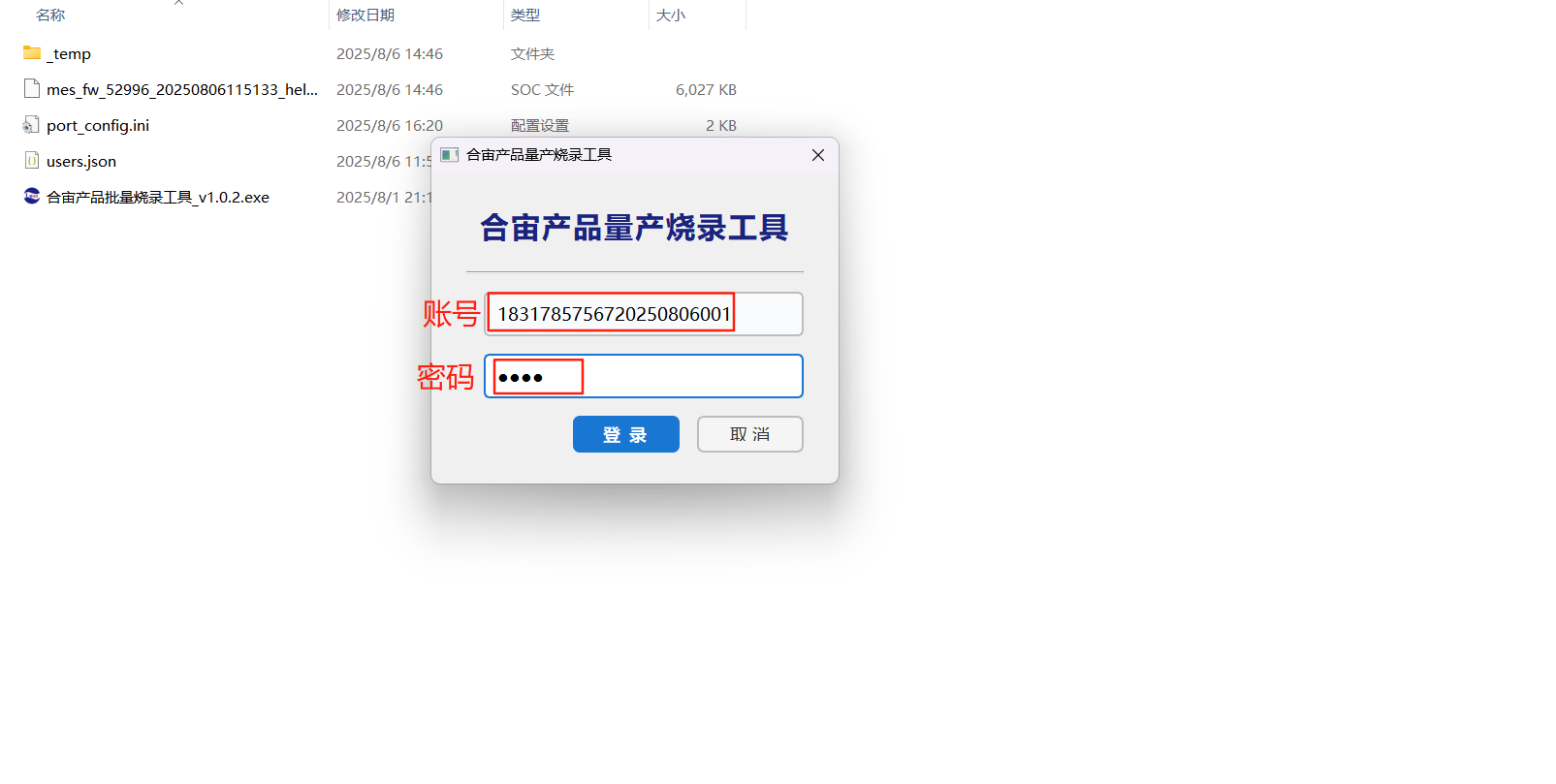

登录账号：iot 账号 + 固件编号

例如：第二章中注册登录 iot 的账号是 18317857567，创建的固件编码是 20250806001

登录账号即为：1831785756720250806001

登录密码：第二章中自定义的密码。

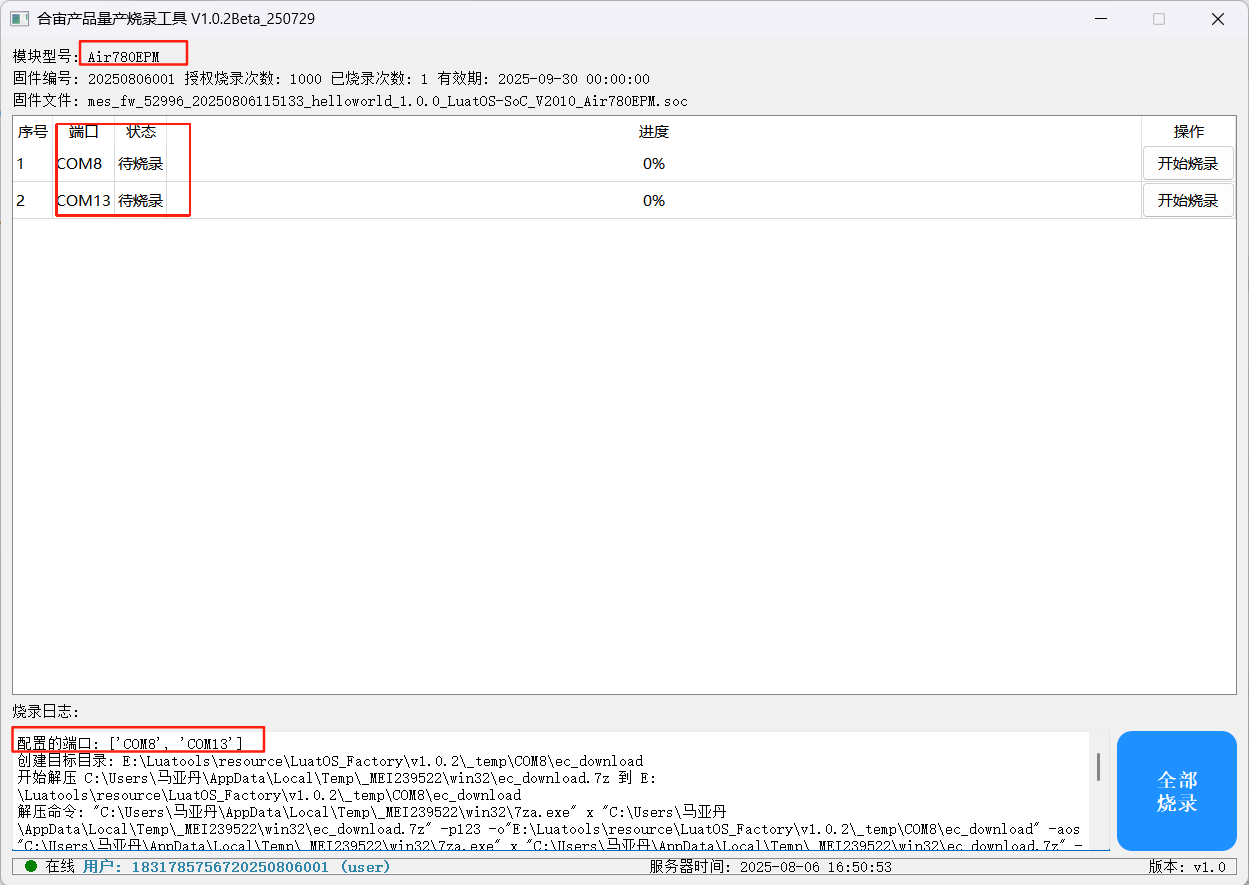

2. 烧录固件

登录后可以先核对模组型号，以及刚才配置的端口号，确定无误后，模组再次置于 Boot 模式，

点击开始烧录，烧录单个端口对应的模组，

或者点击全部烧录，会烧录当前所有配置好的模组。

3. 烧录完成

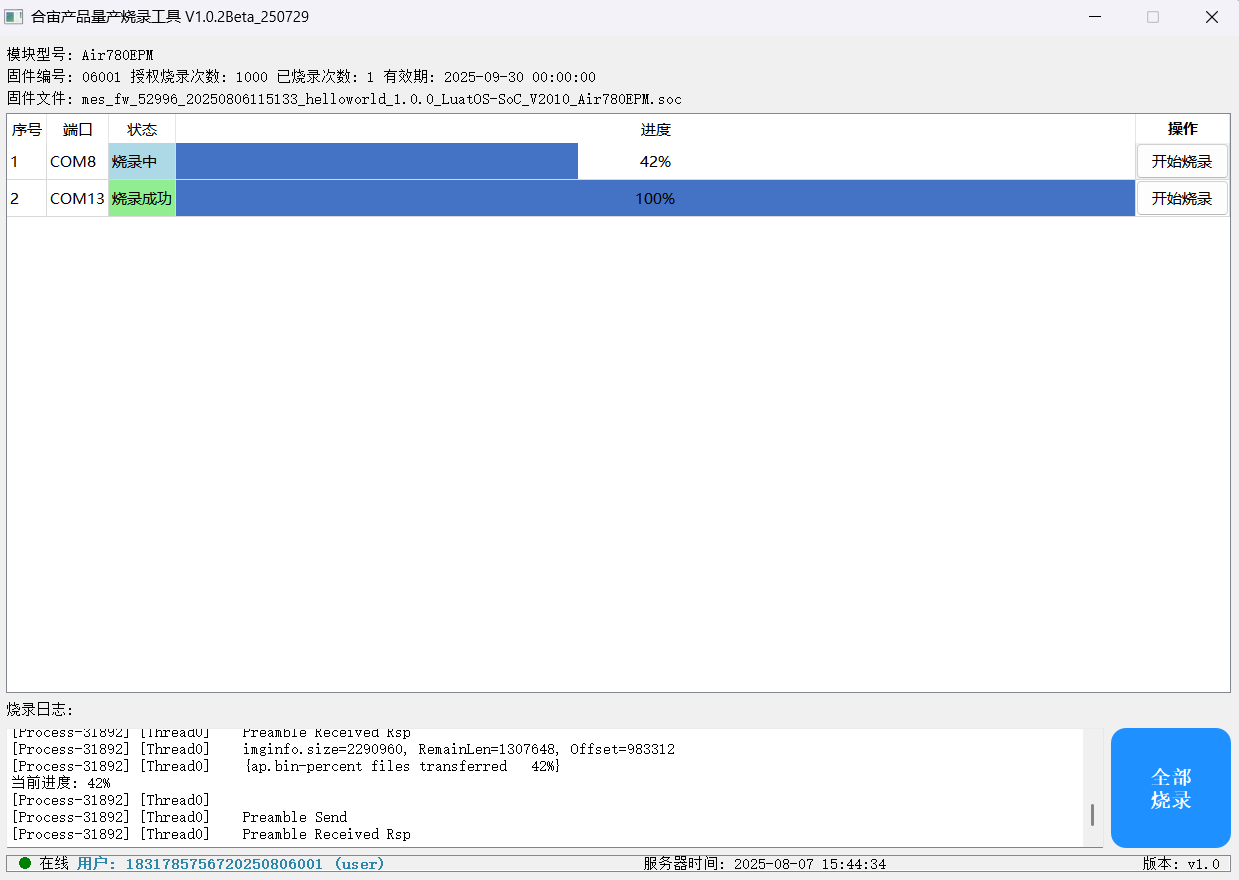

烧录状态由待烧录变为烧录中，进度条随之变化，直到变为烧录成功。

如果烧录失败或者其他异常，检查模组是否在 Boot 模式，点击开始烧录即可重新烧录。

开发板烧录完成后，打开 luatools 工具即可查看烧录程序运行情况。
