合宙标准配件 AirCAMERA _1040 使用说明
作者：沈园园
一、硬件资料
1.1 简要说明
AirCAMERA _1040 是合宙推出的一款SPI接口30W像素的摄像头的配件板，其中：
1. 驱动IC：KC6001-V2.0，GC032A；
2. 30万像素拍照；
3. 适用于Air780系列/Air8000系列模组；

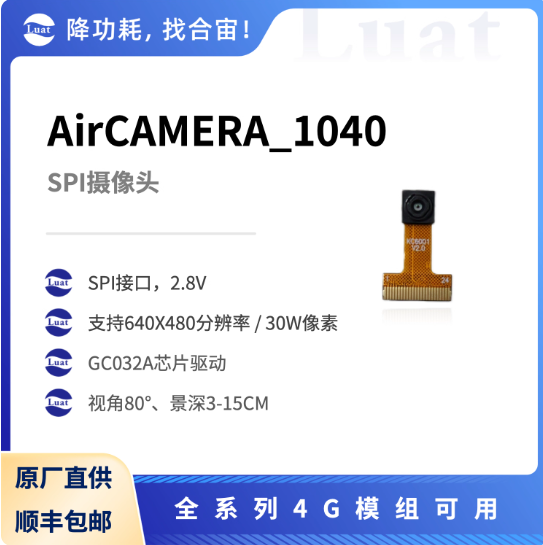

1.2 产品图片

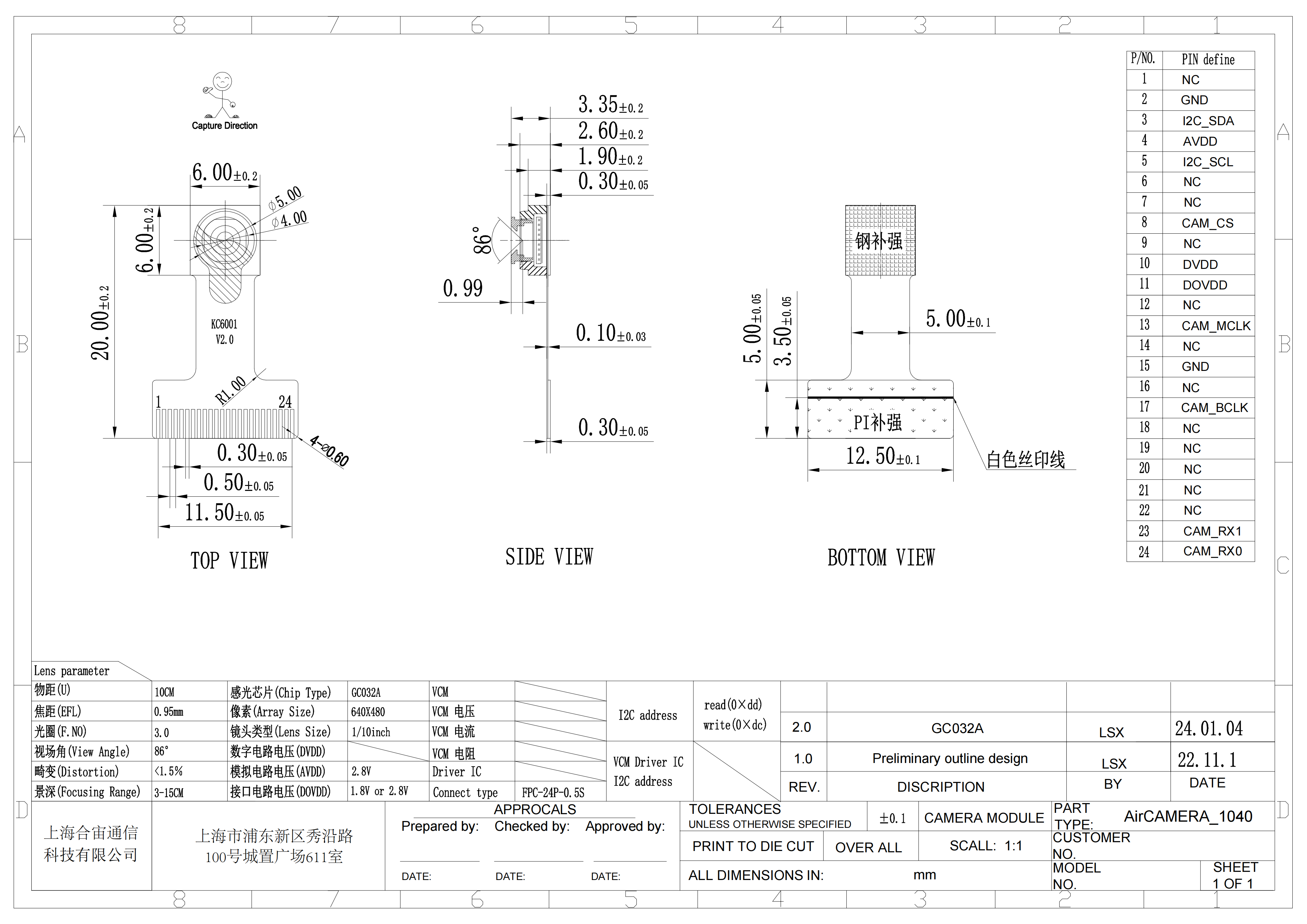

1.3 配件引脚说明
| 引脚序号 | 引脚名称 | 引脚说明 | 备注 |
|---|---|---|---|
| 1 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 2 | GND | 接地端 | 提供电路参考地，确保信号完整性。 |
| 3 | I2C_SDA | I²C总线数据信号线 | 用于双向传输摄像头寄存器配置数据（如分辨率、曝光时间）。 |
| 4 | AVDD | 模拟电源电压 | 为摄像头模拟电路（如传感器、ADC）提供稳定工作电压。 |
| 5 | I2C_SDL | I²C总线时钟信号线 | 与I2C_SDA配合，同步数据传输。 |
| 6 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 7 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 8 | CAM_CS | 片选信号 | 低电平时选中摄像头芯片，允许数据传输；高电平时忽略数据。 |
| 9 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 10 | DVDD | 数字电源电压 | 为摄像头数字电路（如寄存器、逻辑单元）提供稳定工作电压。 |
| 11 | DOVDD | 数字输出电源电压 | 为摄像头数字输出接口（如并行数据总线）提供稳定工作电压。 |
| 12 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 13 | CAM_MCLK | 主时钟信号（Master Clock） | 由外部提供（如SoC的CAM_MCLK引脚），驱动摄像头内部PLL、ADC等模块，频率典型值为6MHz～48MHz。 |
| 14 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 15 | GND | 接地端 | 提供电路参考地，确保信号完整性。 |
| 16 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 17 | CAM_BCLK | 像素时钟信号（Pixel Clock） | 由摄像头内部生成，基于MCLK分频或PLL倍频，用于同步像素数据采样，每个时钟周期传输1个像素。 |
| 18 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 19 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 20 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 21 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 22 | NC | 空脚（Not Connected） | 无电气连接，仅因封装形式存在，无需接入电路。 |
| 23 | CAM_RX1 | 接收数据线1 | 用于接收摄像头输出的并行数据（如RGB、YUV格式），具体位数和格式取决于摄像头配置。 |
| 24 | CAM_RX0 | 接收数据线0 | 用于接收摄像头输出的并行数据（如RGB、YUV格式），具体位数和格式取决于摄像头配置。 |
1.4 规格书
AirCAMERA _1040配件板规格书： AirCAMERA_1040(GC032A).pdf
二、软件资料
1. Air780EPM 开发板+AirCAMERA_1040 教程；
2. Air8000 开发板+AirCAMERA_1040 教程；
