Air8000模块开机电路设计说明

Kimi 梳理版

一、Air8000 模块开机相关管脚概述

1. 供电管脚（VBAT）

管脚编号 ：7、8
Air8000,Air8000G供电范围 ：AVBAT=2.5V~4.3V，为模块正常启动与运行提供基础电力保障。
Air8000T,Air8000W供电范围 ：AVBAT=3.3V~4.3V，为模块正常启动与运行提供基础电力保障。

2. 参考地（GND）

管脚编号 ： 5,9,32,34,50,61,63,70,76,77,86,93,99,101,102,103,104
作用：模块每个 GND 管脚都需良好接地，保障电路信号稳定与模块正常运行。

3. 开机控制管脚（POWER_ON）

管脚编号 ：14
功能描述 ：VBAT上电后，可以通过POWER_ON管脚启动模块，把POWER_ON管脚拉低1秒以上之后模块会进入开机流程，软件会检测VBAT管脚电压，若VBAT管脚电压大于软件设置的开机电压（3.3V），会继续开机动作直至系统开机完成；否则，会停止执行开机动作，系统会关机，开机成功后POWER_ON管脚可以释放。可以通过检测 VDD_EXT管脚的电平来判别模块是否开机。推荐使用开集驱动电路来控制POWER_ON管脚。

4. 复位管脚（RSTN）

管脚编号 ：15
功能描述 ：RSTN引脚可用于使模块复位。拉低RSTN引脚100ms以上可使模块复位。RSTN信号对干扰比较敏感，因此建议在模块接口板上的走线应尽量的短，且需包地处理。

5. IO 参考电压管脚（VDD_EXT）

管脚编号 ：24
功能描述 ：该管脚是电压输出管脚，休眠掉电，在电路设计中需考虑其与外部电路的配合，确保模块在不同工作模式下的电压供应与信号参考稳定。

6. 下载模式选择管脚（USB_BOOT）

管脚编号 ：1
功能描述 ：USB_BOOT 是模块进入下载模式的控制管脚，拉高有效，上拉到 VDD_EXT，需注意在 PCB 布线时避免干扰，防止误触发下载模式，影响模块正常开机启动。

二、模块开机必要条件

VBAT 正常供电 ：确保模块供电电压为供电范围内稳定供电，这是模块启动的基础动力源。
GND 良好接地 ：模块的 GND 管脚要良好接地，为电路提供稳定的参考地，保障信号传输的准确性与电路工作的稳定性。
POWER_ON 拉低触发开机 ：通过外部按键或 IO 拉低 POWER_ON 管脚，使模块进入上电开机流程，这是启动模块的核心操作。
RSTN 管脚合理控制或上拉 ：需根据设计需求合理处理 RSTN 管脚，若不用启动功能则保持上拉到 VBAT 或通过外部按键 / IO 控制，避免其异常状态影响模块开机。
USB_BOOT 管脚状态正确 ：确保 USB_BOOT 管脚处于正确状态，在模块正常开机启动时应拉低或保持悬空（根据具体需求确定），防止其误触发下载模式导致模块不开机。

三、外部电路设计注意事项（与开机相关部分）

电源部分设计
为保证模块上电稳定，建议给模块入口处加 LDO 芯片稳压，同时 VCC 入口要加大电容，选 4.7uF 至 10uF，保证瞬间电流，减少电压纹波，防止模块上电不工作或重启。
注意电源走线要足够宽，减少阻抗，避免因电流变化引起电压降，影响模块正常工作。
关键控制管脚走线与滤波
对于 POWER_ON、RSTN 等关键控制管脚，其走线要短，避免干扰，且建议在靠近模块端预留对地的滤波电容（如 100pF 滤波电容），以减少信号干扰，提高控制的准确性与可靠性。

模块的上电开机是硬件设计调试的基础，按照以上模块开机条件与外部电路设计要点进行逐一排查与优化，可提高模块开机的稳定性与可靠性，确保模块正常运行与功能实现。

合宙同学啰嗦版

Air8000模块开机启动所涉及到的管脚

管脚编号	管脚名称	功能描述	备注
7，8	VBAT	模块供电管脚	供电范围见首页
5,9...	GND	参考地	模块每个GND管脚都要良好接地
14	POWER_ON	开机管脚	拉低开机
15	RSTN	复位管脚	使系统硬件关机，并非重启功能
24	VDD_EXT	IO参考电压	电压输出管脚，休眠掉电。
1	USB_BOOT	BOOT模式选择管脚	拉高有效，上拉到VDD_EXT

模块开机的必要条件

Air8000要正常运行开机，需要如下几个必要条件：

VBAT供电管脚电压符合工作电压范围。
供电电压符合工作范围内。注意实际Air8000正常开机的电压范围要大于规格书所给的工作范围，但是实际使用中不建议超过3.3V~4.3V，避免射频指标恶化。注意，部分高压锂电池充满状态下电压能达到4.35V~4.4V，虽然超过4.3V的建议电压最大值，但是请放心使用，因为满电工作时间较短，而且考虑电池内阻因素，到达模块芯片端的电压会低于4.3V.
持续供电电流大于1A，瞬间供电电流大于2A。由于Cat.1射频工作特性，在射频发射瞬间会产生脉冲电流，脉冲电流最大会高达1.5~2A，持续时间百uS级别。若供电能力不够或者电源走线通路阻抗过高会引起VBAT供电电源跌落，严重时会造成周期性的反复重启。
- 电源的跌落，可以用示波器进行测量。切记不能用万用表。
- 可以从开机日志判断，比如用luatool通过链接Air8000的USB接口进行日志抓取，如果周期反复出现开机日志的打印，就可以考虑电源跌落原因。
- 通过串口打印判断（MAIN_TXD/MAIN_RXD），开机后周期性反复打印“RDY"字样。在使用AT版本情况下通过此判断。
VBAT供电纹波小于400mV（经验值）。由于Cat.1射频工作特性，在射频工作时，很难保证VBAT供电的稳定不跌落。且在外部电源电路设计不合理的情况下（尤其是DCDC BUCK电源）。都会在VBAT电源上存在抖动和纹波，从经验来看，若跌落和纹波小于400mv的情况下不会对模块工作产生影响；但如果高于此范围，会有射频恶化的风险，以及低电压掉电重启的风险。
- 如果优化，除了优化供电设计外，可以在VBAT管脚附近加大电容来减小纹波。官方参考设计推荐1000uf，比较保守，实际产品由于小型化或其他空间原因可以按照实际情况减小此电容的容值，以减小空间。那如果空间允许，建议无脑加上，增加系统健壮性。
开机管脚POWER_ON（14pin）触发开机动作。Air8000模块不同于通常的MCU的上电开机，Air8000模块开机需要触发开机事件，也就是POWER_ON管脚拉低（拉低时间>1S），触发开机。
POWER_ON管脚只要VBAT管脚电压大于3.1V时就会为高，而且内部拉高，（注意：POWER_ON外部不能有任何上拉电路，否则会出现系统启动的不稳定风险），推荐如下几种开机方式：

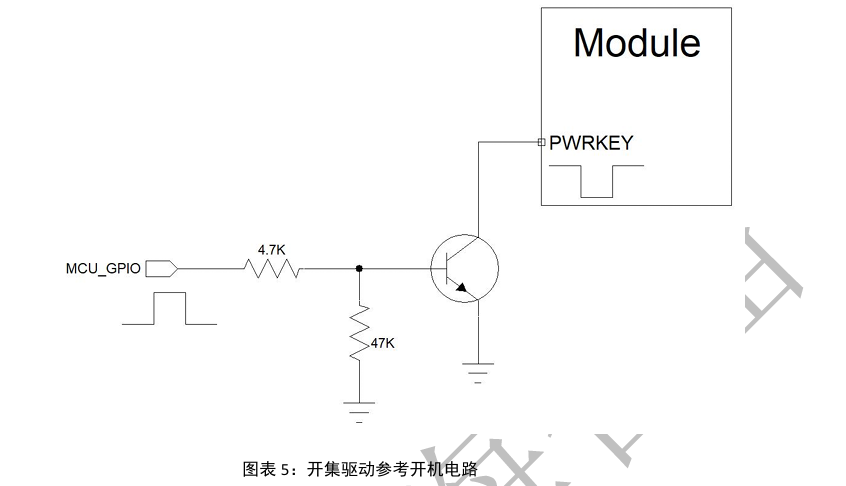

- 开集驱动开机电路。适合由主控MCU io口控制模块开机的方式。 > 注意：三极管靠近模块放置，而且三极管集电极和POWER_ON之间无需串联电阻（模块内部已经串联5.6K电阻）

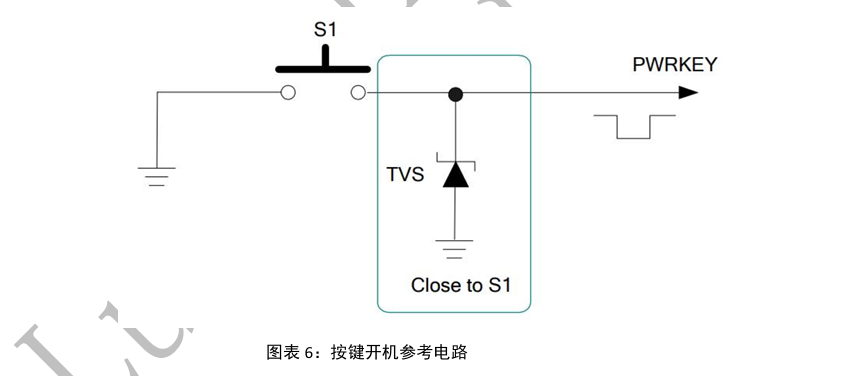

- 按键开机方式。适合于Air8000做主控的方式，比如open 二次开发方式。 > 注意：由于按键机械接触的方式，容易产生尖峰电压，还是建议做TVS防护，比如加TVS管，TVS管的选型上并没有太严格的要求，以通用和成本做考虑，可以选择工作电压5V的TVS。比如：PESDNC2FD5VU（芯导）；ESD5311N-2/TR（韦尔）; PESD5V0S1BLN（伯恩半导体）
- POWER_ON接地方式。虽然Air8000不支持上电启动开机的方式，但是可以将POWER_ON直接接地的方式来变相实现上电开机的目的。但是这种方式有个缺点，毕竟是硬件实现的上电开机，会导致模块VBAT电压在关机电压临界点时（比如用电池供电，低电量情况下），会出现反复上电开关机的情况，进一步将电池放电。 > 注意：上图POWER_ON串联0欧姆只是为了调试方便进行预留，直接POWER_ON接也不会有问题。
复位管脚RSTN处于释放状态（没有被外部拉低）。复位管脚RSTN为硬件关机功能，（并不能直接让模块重启）在复位管脚拉低（拉低时间建议大于500ms）关机后，还需要PWERKEY触发开机动作。当然如果采用的是POWER_ON接地方式，操作RSTN也能变相实现模块复位重启的效果。
RSTN管脚与POWER_ON管脚类似，由模块内部拉高，外部禁止任何形式的外部拉高。
如若RSTN管脚一直被外部拉低且不被释放，模块则一直处于复位状态，不能正常启动，因此复位管脚也要作为模块不启动的排查对象。
RSTN也有如下几种操作方式：

注意：如果PCB上RSTN走线台词，建议在靠近模块端预留对地的100pf滤波电容 - USB_BOOT管脚处于悬空或拉低状态。USB_BOOT是模块进入下载模式的控制管脚，必须在模块开机启动时USB_BOOT管脚处于高状态（通常会用VDD_EXT管脚来拉高），才会让系统进入下载模式。进入下载模式后，不会相应外部AT指令。误入下载模式后，会容易误认为不开机。

总结

模块的上电开机，是硬件设计调试的第一步，引出遇到模块开机问题，可以参考以上开机条件进行逐一排查。在前期设计接地，也要根据这些要求来优化外部电路设计（尤其是电源部分）。
