合宙Air8101工业引擎资料中心

Air8101包含Air8101和Air8101A两款产品,Air8101和Air8101A只是在尺寸和支持的天线类型上有区别;

Air8101尺寸为18mm*24mm*2.3mm,集成板载PCB天线;

Air8101A为18mm*18mm*2.3mm,通过IPEX一代座子连接外部天线;

Air8101和Air8101A的软件代码完全通用。

Air8101资料目录

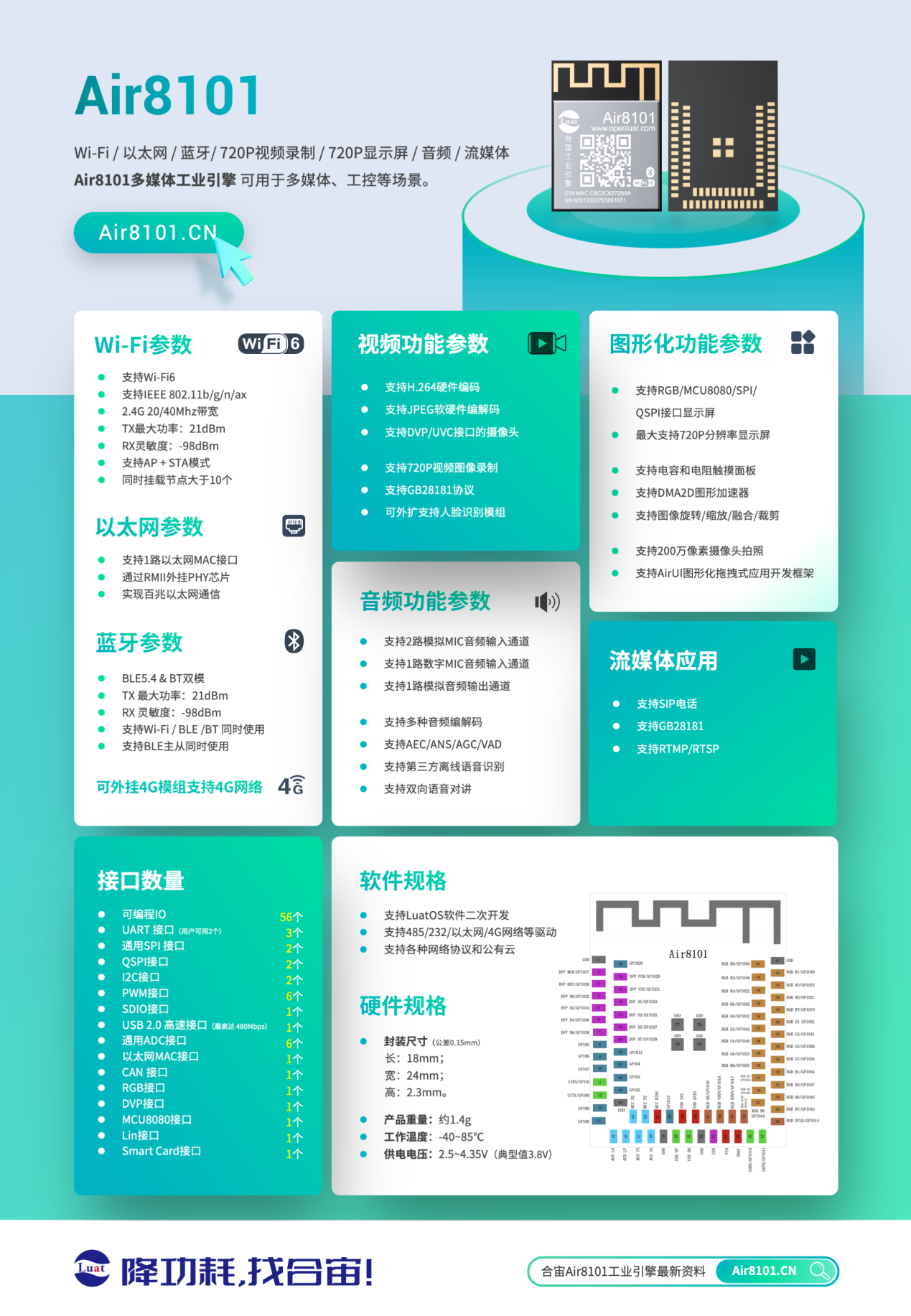

Air8101规格书

Air8101特性

1. Air8101是一款支持2.4G WIFI6和蓝牙双模(经典蓝牙和BLE 5.4)的高性能工业引擎;

2. Air8101支持一路以太网MAC接口,通过RMII外挂PHY芯片,可实现百兆以太网通信;

3. Air8101可以通过SPI接口外挂4G模组(例如Air780EPM),可实现4G联网通信;

4. Air8101音频支持能力:

(1) 支持两路模拟MIC音频输入通道,MIC1已经内置音频偏置电路,MIC2需要外置音频偏置电路,模拟音频采样率支持8KHz, 16KHz, 44.1KHz, 48KHz;

(2) 支持一路数字MIC音频输入通道,数字音频采样率最高支持384KHz;

(3) 支持一路模拟音频输出通道,可以直接驱动耳机,如果要驱动喇叭,需要外置音频功率放大器;

(4) 支持PCM编解码,ADPCM编解码,WAV编解码,G711A编解码,G711U编解码,FLAC编解码,OPUS编解码,MP3解码,AAC解码,SBC解码(支持1个SBC硬件加速器),OGG编解码;

(5) 支持AEC自适应回声消除、ANS自动降噪、AGC自动增益控制;

(6) 支持VAD语言活动检测;

(7) 支持第三方的离线语音识别算法;

(8) 支持TTS语音播放;

(9) 支持双向语音对讲;

5. Air8101图像支持能力:

(1) 支持RGB565/RGB666/RGB888/MCU8080/SPI/QSPI显示接口,最大支持720P(1280*720分辨率)的显示屏,支持触摸面板;

    目前已经调试支持的LCD外设驱动IC和分辨率如下:

    RGB LCD:NV3052CGRB(720*1280)、HX8282(1024*600)、NT35510(480*854)、GC9503V(480*800)、NT35512(480*800)、H050IWV(800*480)、ST7701SN(480*800)、ST7701S(480*480)、ST7282(480*272);

    Intel 8080[MCU] LCD:ST7796S(320*480)、NT35510(480*800)、ST7789V(172*320);

    QSPI LCD:SH8601A_FLSAMO139(454*454)、ST77903_WX20114(400*400)、ST77903_SAT61478M(360*480)、ST77903_H0165Y008T(400*400)、SPD2010_H0146Y005T(412*412);

    SPI LCD:ST7796U(320*480);

    目前已经调试支持的触摸面板型号为:FT6336、GT911、GT1151、HY4633、CST816D;

(2) RGB和MCU8080接口最大刷屏时钟都为80MHz;

(3) 支持DVP/UVC接口的摄像头,最大支持200W像素的静态图像拍照;

    目前已经调试支持的DVP摄像头型号为:GC2145,、OV2640、SC101、HM1055、GC0308、GC0328C;

    目前已经调试支持的UVC摄像头型号为:

    | 型号                          | 分辨率-帧率                                                     |
    | ----------------------------  | -------------------------------------------------------------- |
    | USBVID_0C45&PID_64AB&REV_0822 | 1280*720-15    800*480-15    640*480-15    480*320-15 |
    | USBVID_13D3&PID_78AB&REV_0826 | 640*480-15 |
    | USBVID_13D3&PID_78AB&REV_0829 | 1280*720-10    640*480-30    480*800-30    480*320-30    320*240-30 |
    | USBVID_0C45&PID_64AB&REV_0811 | 640*480-25 |
    | USBVID_1871&PID_FF50&REV_0100 | 640*480-15    480*320-15    352*288-15    320*240-15 |
    | USBVID_0C45&PID_64AB&REV_1202 | 640*480-25    480*320-30    320*240-30 |
    | USBVID_0C45&PID_64A0&REV_0100 | 800*480-15    640*480-15    480*320-15    352*288-15 |
    | USBVID_13D3&PID_784B&REV_1001 | 640*480-15 |
    | USBVID_05A3&PID_9230&REV_0909 | 1280*720-25    640*480-15    480*800-25 |
    | USBVID_0C45&PID_636B&REV_0100 | 800*480-25    640*320-25    480*320-25 |
    | USBVID_174F&PID_2459&REV_0008 | 1280*720-30    960*540-30 |
    | USBVID_0C45&PID_1915&REV_0100 | 1280*720-5    800*600-15    640*480-15    352*288-15    320*240-15    160*120-15 |
    | USBVID_8088&PID_0001&REV_0000 | 1280*720-10    800*480-10    640*480-15    480*800-10    480*320-10 |
    | USBVID_4C4A&PID_4C55&REV_0100 | 1280*720-10    640*480-10    480*320-10    320*240-10 |
    | USBVID_1E45&PID_8022&REV_1601 | 1280*720-30    848*480-30    800*600-30    640*480-30     640*360-30    320*240-30    352*288-30    160*120-30|
    | USBVID_0FFE&PID_0001&REV_0200 | 720*1280-15    480*800-15    480*854-15    480*864-15 |
    | USBVID_0C45&PID_64AB&REV_0525 | 1280*720-10    1024*600-15    800*480-15    864*480-15    480*320-15 |


​ (4) 支持DMA2D图形加速器; ​
​ (5) 支持图像旋转(硬件和软件),图像缩放(硬件),图像融合,图像裁剪; ​
(6) 支持AirUI图形化拖拽式应用开发框架;

6. Air8101视频支持能力:

(1) 支持H.264硬件编码,JPEG硬件编解码,JPEG软件编解码;

(2) 支持H.264 1280*720@30FPS;

(3) 支持DVP/UVC接口的摄像头,最大支持100W像素的视频图像录制;

(4) 支持视频云平台;

7. Air8101支持DVP/UVC接口的摄像头,最大支持200W像素,可外接三个摄像头(DVP接一路摄像头,USB通过hub外接两路UVC摄像头),同一时间只能使用一个摄像头;

8. Air8101可外扩支持多家人脸识别模组;

9. Air8101软件二次开发便捷,基于LuatOS系统,使用Lua脚本开发,无需搭建编译环境,开发效率高;同时与合宙Cat.1产品的LuatOS开发一脉相承,轻松实现代码复用;

10. Air8101尺寸为18mm*24mm*2.3mm,集成板载PCB天线;

11. Air8101A尺寸为18mm*18mm*2.3mm,通过IPEX座子连接外部天线;

12. Air8101存储资源丰富,SRAM 640KB,PSRAM高达16MB,Flash高达8MB;

13. Air8101硬件上支持丰富的外设管脚,拥有56个可编程IO,支持3路UART、SPI、QSPI、I2C、PWM、GPIO、SDIO、I2S、ADC、DAC、USB2.0、Ethernet、CAN、Lin、Smart Card等;

14. Air8101支持丰富的网络协议,比如TCP/UDP、TCP-SSL/TCP-TLS、MQTT(S)、HTTP(S)、WEBSOCKET、NTP、FTP等;

15. Air8101支持各种公有云的对接,比如阿里云、腾讯云、OneNET、百度云、华为云、涂鸦云等;

16. Air8101 VBAT供电电压范围在2.5~4.35V之间,适用于多种电池供电场景;

综上所述,Air8101工业引擎适用于AIoT领域的多种应用场景,例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智能扬声器、门锁、门铃等各种场合。

Air8101功能演示

语音识别+UI切换

Air8101可以通过语音识别的方式进行UI切换,如下图片所示可以通过语音来控制照明灯的开和关,点击speech_recognition_ui.mp4观看对应的视频演示。

蓝牙播放音乐

Air8101还可以拿来当作蓝牙播放器使用,如下图片所示用手机通过蓝牙的方式连接Air8101,Air8101立马变成一个蓝牙播放器,点击bt_music.mp4观看对应的视频。

摄像头录制视频上传+手机端APP监控显示

Air8101还支持摄像头录制视频上传,手机端APP监控显示功能。如下图片所示摄像头录制视频手机侧可以实时监控,点击camera_video_upload_mobile_app_display.mp4camera_video_upload_mobile_app_display_2.mp4观看对应的视频。

720*1280分辨率 1024*600分辨率 LCD+TP操作动画展示

Air8101支持720*1280分辨率 1024*600分辨率等LCD屏的触屏功能。如下图片是播放操作触屏的演示,点击lcd_tp_anim.mp4观看其它更多视频演示。

LCD+TP静态图片显示专题

支持RGB565/RGB888/MCU8080/SPI/QSPI显示接口,最大支持720P(1280*720分辨率)的显示屏。

目前已经调试支持的LCD外设驱动IC和分辨率如下:

1、 RGB LCD:NV3052CGRB(720*1280)、HX8282(1024*600)、NT35510(480*854)、GC9503V(480*800)、NT35512(480*800)、H050IWV(800*480)、ST7701SN(480*800)、ST7701S(480*480)、ST7282(480*272);

2、Intel 8080[MCU] LCD:ST7796S(320*480)、NT35510(480*800)、ST7789V(172*320);

3、QSPI LCD:SH8601A_FLSAMO139(454*454)、ST77903_WX20114(400*400)、ST77903_SAT61478M(360*480)、ST77903_H0165Y008T(400*400)、SPD2010_H0146Y005T(412*412);

4、SPI LCD:ST7796U(320*480)。

目前已经调试支持的触摸面板型号为:FT6336、GT911、GT1151、HY4633、CST816D。

多媒体工业引擎Air8101,以其强大的显示支持能力、丰富的接口选项和广泛的驱动IC及触摸面板兼容性,展现了其作为新一代工业引擎的卓越性能。

但这仅仅是一个开始,未来还会支持AirUI图形化拖拽式应用开发框架,还可能实现对1080P(1920*1080)分辨率的支持,为高清显示提供无限可能!

Air8101产品外形

正面 反面
undefined undefined

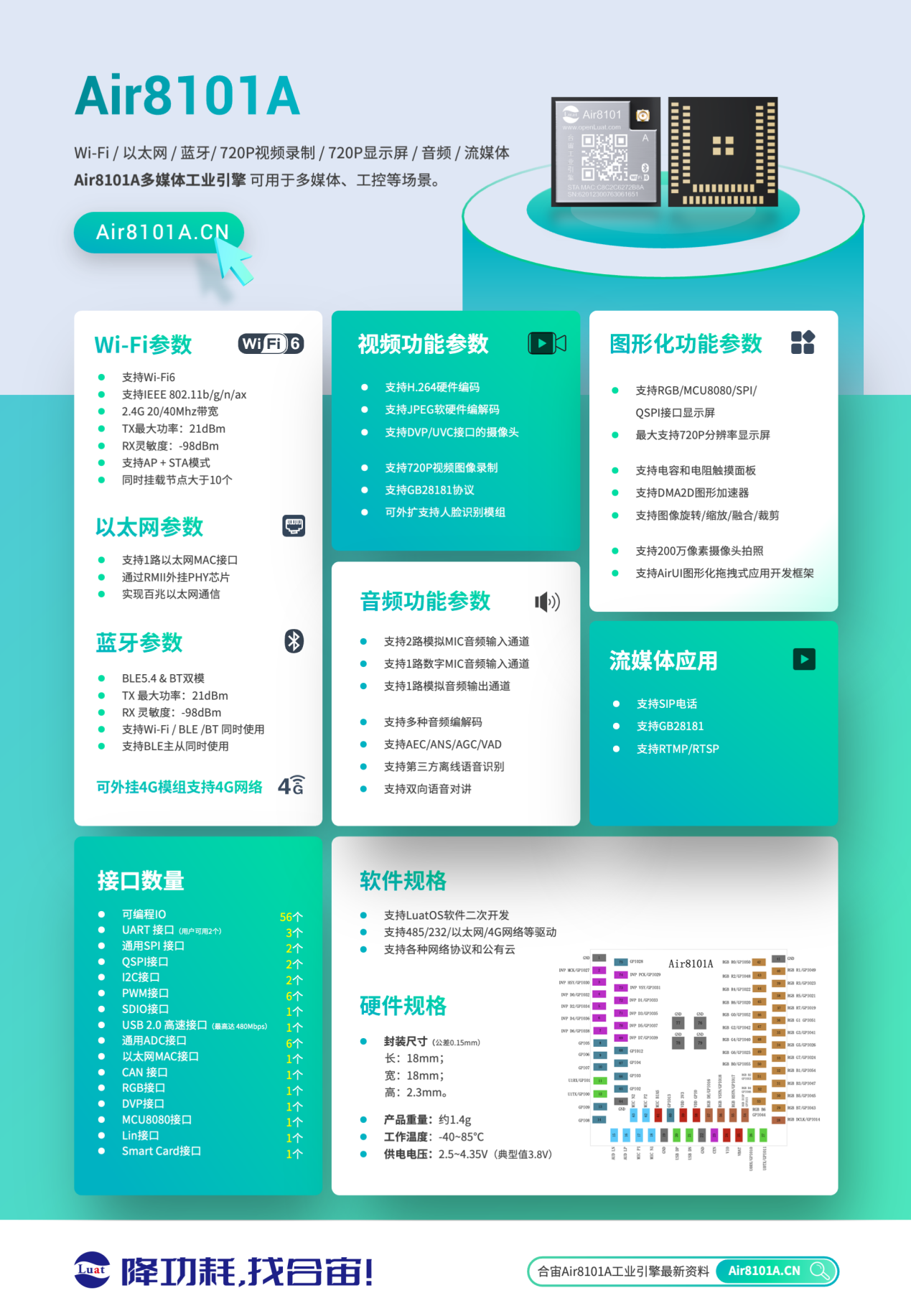

Air8101A产品外形

正面 反面
undefined undefined

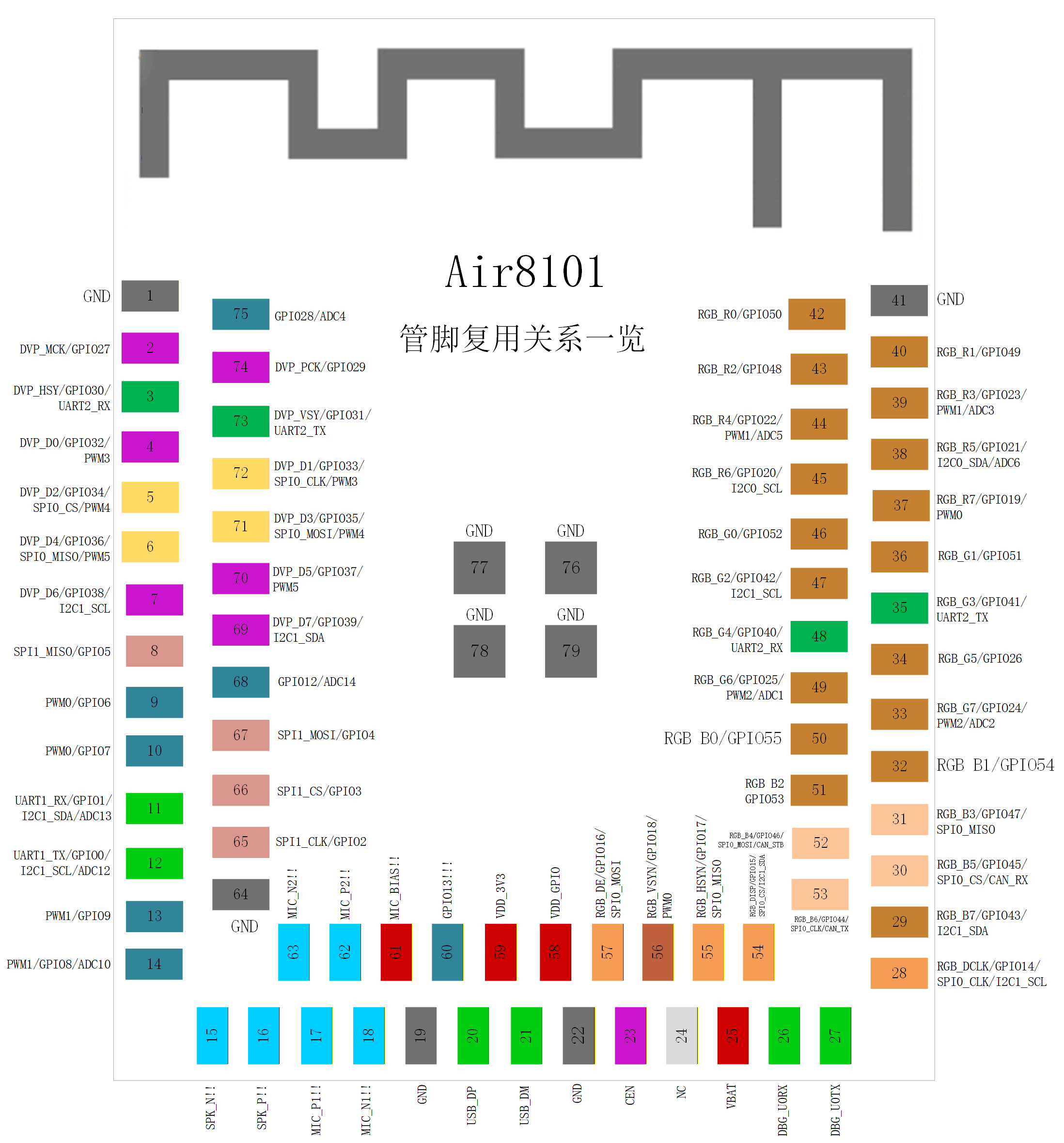

Air8101管脚图

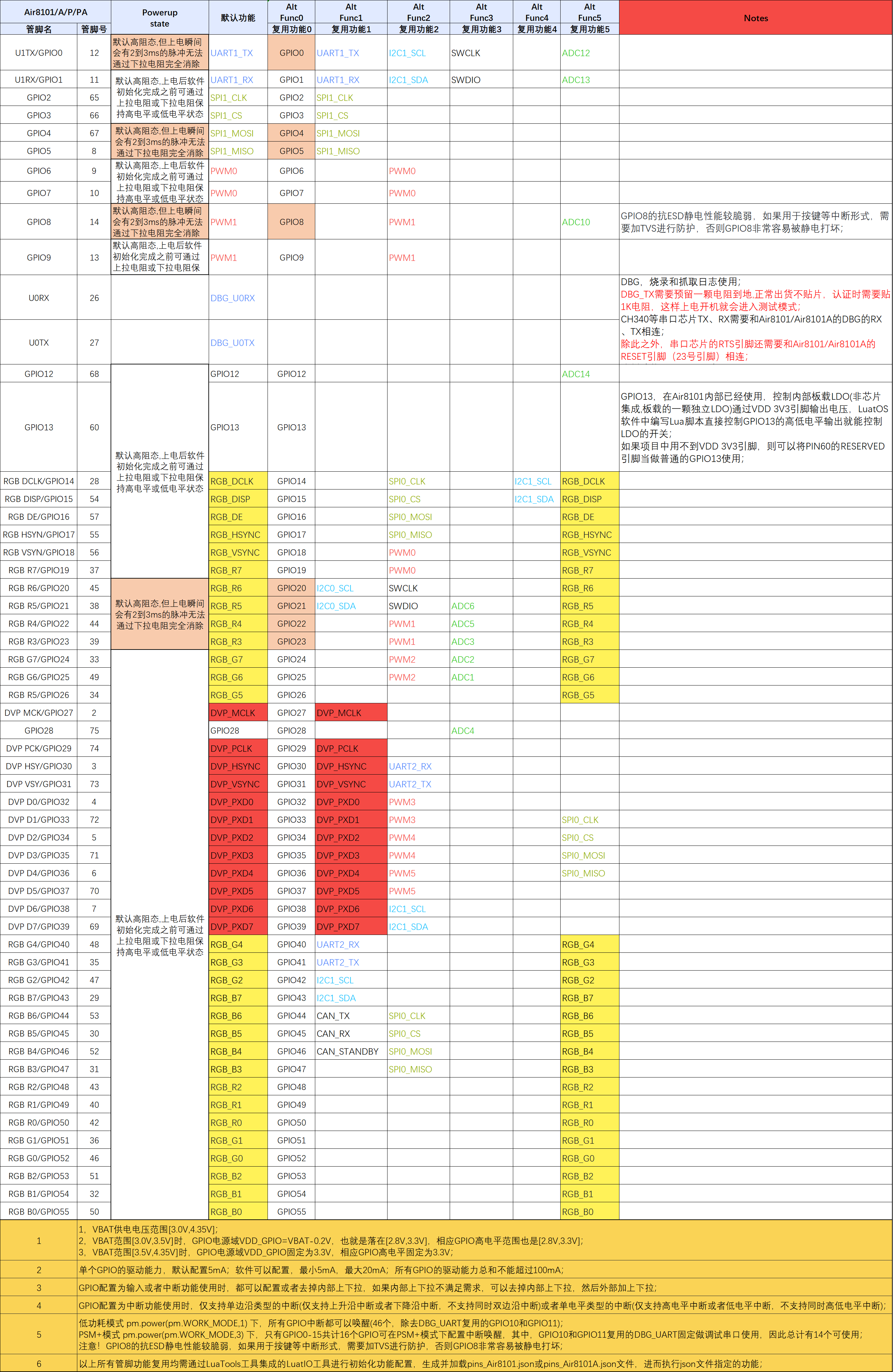

Air8101 GPIO引脚复用表

Air8101实网功耗数据

Air8101 LuatOS二次开发方式下,有三种功耗模式,分别是常规模式,低功耗模式和PSM+模式;

1)常规模式下,网络在线,随时响应服务器命令,CPU 满频运行,外设功能全部可用;3.3V供电的平均电流为8.17mA;

2)低功耗模式下,网络在线,随时响应服务器命令,CPU 降频运行,外设功能部分可用;3.3V供电的平均电流为218uA;

3)PSM+ 模式下,网络离线,无法响应服务器命令,CPU 降频运行,外设功能部分可用,部分GPIO中断和定时器可以唤醒;3.3V供电的平均电流为3.76uA;

Air8101 LuatOS功能

undefined

Air8101常见咨询

1. Air8101支持C-SDK和AT开发吗?

Air8101不支持C-SDK和AT开发,推荐您使用LuatOS二次开发方式;

LuatOS基于Lua脚本语言开发,Demo功能库齐全,文档丰富,用户只需定义好业务逻辑便可快速开发;

LuatOS专用调试工具Luatools,具备项目代码维护、软件下载、查看运行Trace,快速定位问题等功能;

2. Air8101支持FOTA功能吗?

Air8101支持FOTA功能;

合宙IoT平台可以对个人账号下的每一片工业引擎进行FOTA管理;

Air8101支持差分升级,可以通过合宙IoT后台进行FOTA升级;

3. Air8101与Air8101A什么关系?

Air8101系列产品包含Air8101和Air8101A两款产品,Air8101和Air8101A只是在尺寸和支持的天线类型上有区别;

Air8101尺寸为18mm*24mm*2.3mm,集成板载PCB天线;

Air8101A为18mm*18mm*2.3mm,通过IPEX一代座子连接外部天线;

Air8101和Air8101A的软件代码完全兼容;
