Air8380 电路和使用说明

作者：王城钧　|　最后修改：2026-10-22

本文按模块介绍 Air8380 工业模组的板载电路：模组部分、SIM 卡座、SMA 射频、3.3V 电源、下载调试测试点、以太网、全管脚邮票孔，以及二次开发时的复用与注意事项。原理图、尺寸图与封装见 原理图及PCB封装。

1 概述

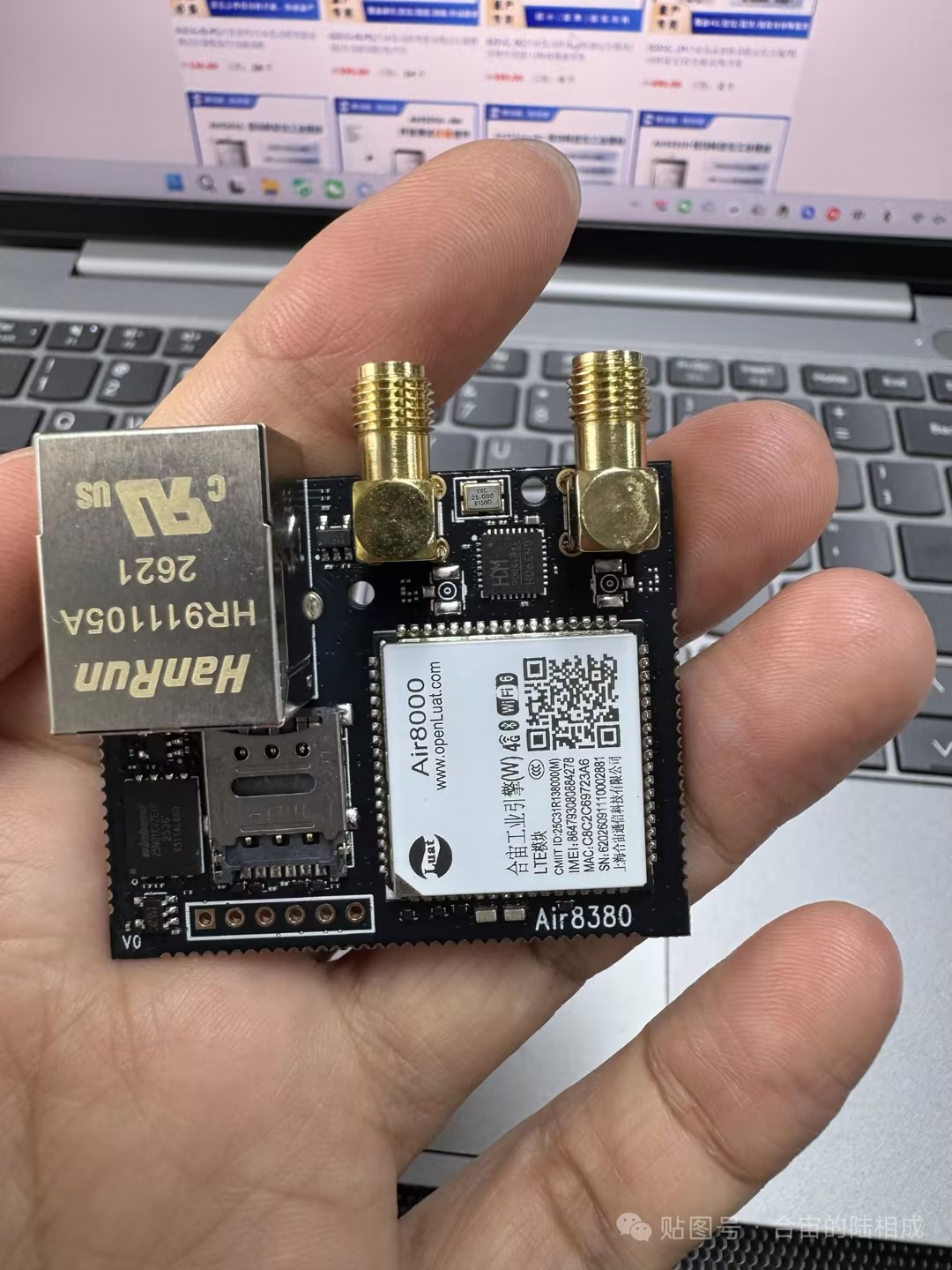

Air8380 是基于 Air8000W 设计的工业模组（板级 PCBA），把 4G、WiFi/BLE、以太网、SIM 卡座、射频天线、外挂 SPI Flash、3.3V 外设供电和下载调试接口集成在一块 49mm × 40mm 的板子上，只把模组管脚以邮票孔形式留给用户做二次开发。

2 板载配置一览

项目	说明
主控	Air8000W（4G Cat.1 + WiFi/BLE 双处理器），8MB Flash + 8MB RAM
SIM	1 个 Micro-SIM 卡座（小卡）
射频	2 路 SMA：1 路 4G 棒状天线，1 路 WiFi 棒状天线，模组侧已做 50Ω 阻抗匹配
存储	SPI NAND（原理图标 GD5F1GM7UEYIGR，实板 JEDEC 实测 EF AE21 → W25N01KVZEIR，1Gbit = 128MB），走 SPI1，CS = FLASH_CS/GPIO16，供电由独立 LDO 控制（EN = FLASH_LDO_EN/GPIO2）
外设供电	三路 3.3V LDO（均为 JW7809-3.3）：外供 3.3V（EN = GPIO20）、FLASH 供电（EN = GPIO2）、CH390H 供电（EN = GPIO1），见第 7 节
以太网	板载 CH390H（SPI 以太网控制器）+ HR911105A 带变压器 RJ45 + 25MHz 晶体，走 SPI1（CS = SPI1_CS/GPIO12），IRQ = GPIO17，供电 LDO EN = CH390_LDO_EN/GPIO1

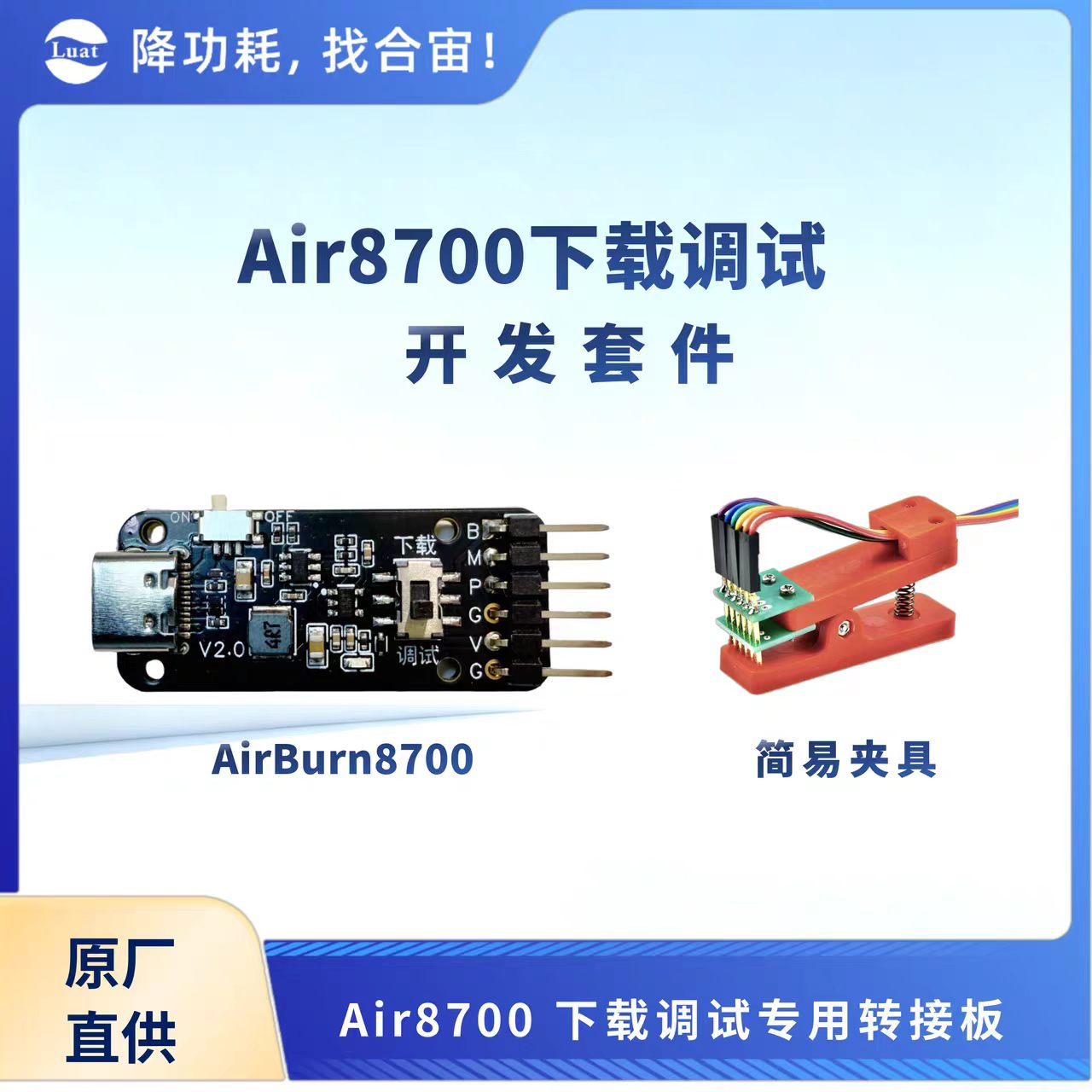

调试	下载口 J222 引出 6 个信号（USB_BOOT / USB_DM / USB_DP / GND / VBAT / PWRKEY），配 AirBurn8700 转接板 + 简易夹具即可直接烧录与看 Trace，见第 8 节
引出	除 SIM 卡、UART0、WIFI ANT、LTE ANT、SPI1 外的全部 Air8000W 管脚，通过 74 个邮票孔（PIN01 ~ PIN74）引出
尺寸	49.0mm × 40.0mm

3 注意事项：Air8000W 是双处理器

Air8000W 内置 4G Cat.1 和 WiFi/BLE 双处理器，其中：

• 4G Cat.1 SoC 为主处理器：我们平时二次开发的软件，是基于主处理器写的 Lua 代码；
• WiFi/BLE SoC 为协处理器：固件由合宙提供，不可二次开发，当前最新版本为 V20；当你的 Air8000W 的 WiFi/BLE SoC 版本低于 V20 时，请务必升级到 V20。

升级方法参考 USB 方式升级 WiFi 固件。

4 模组部分

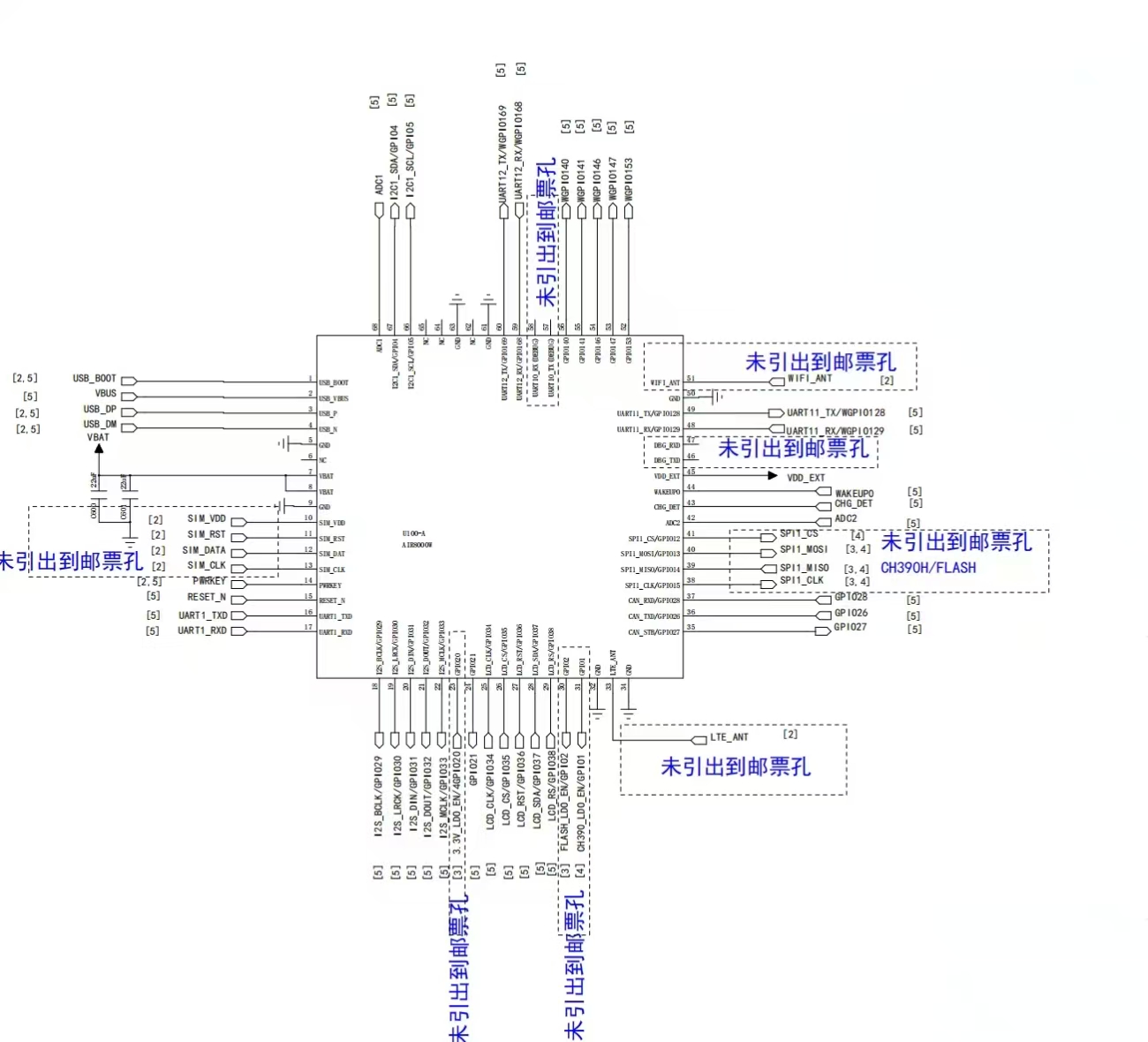

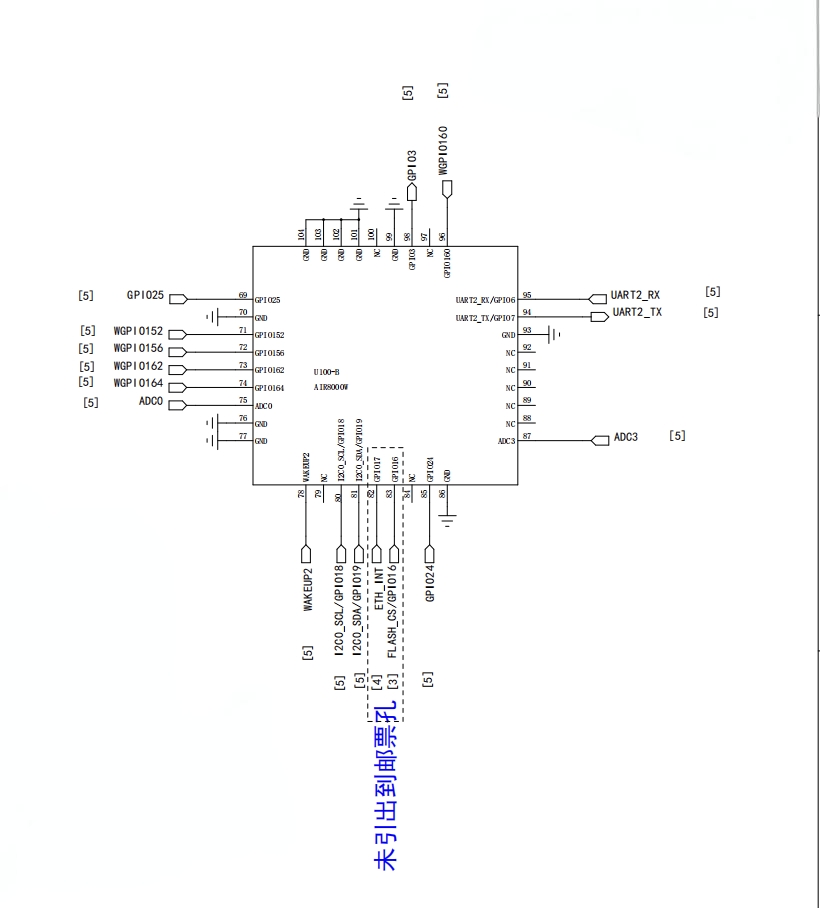

板载 Air8000W 模组及其最小系统（供电、复位、USB、射频走线）原理图：

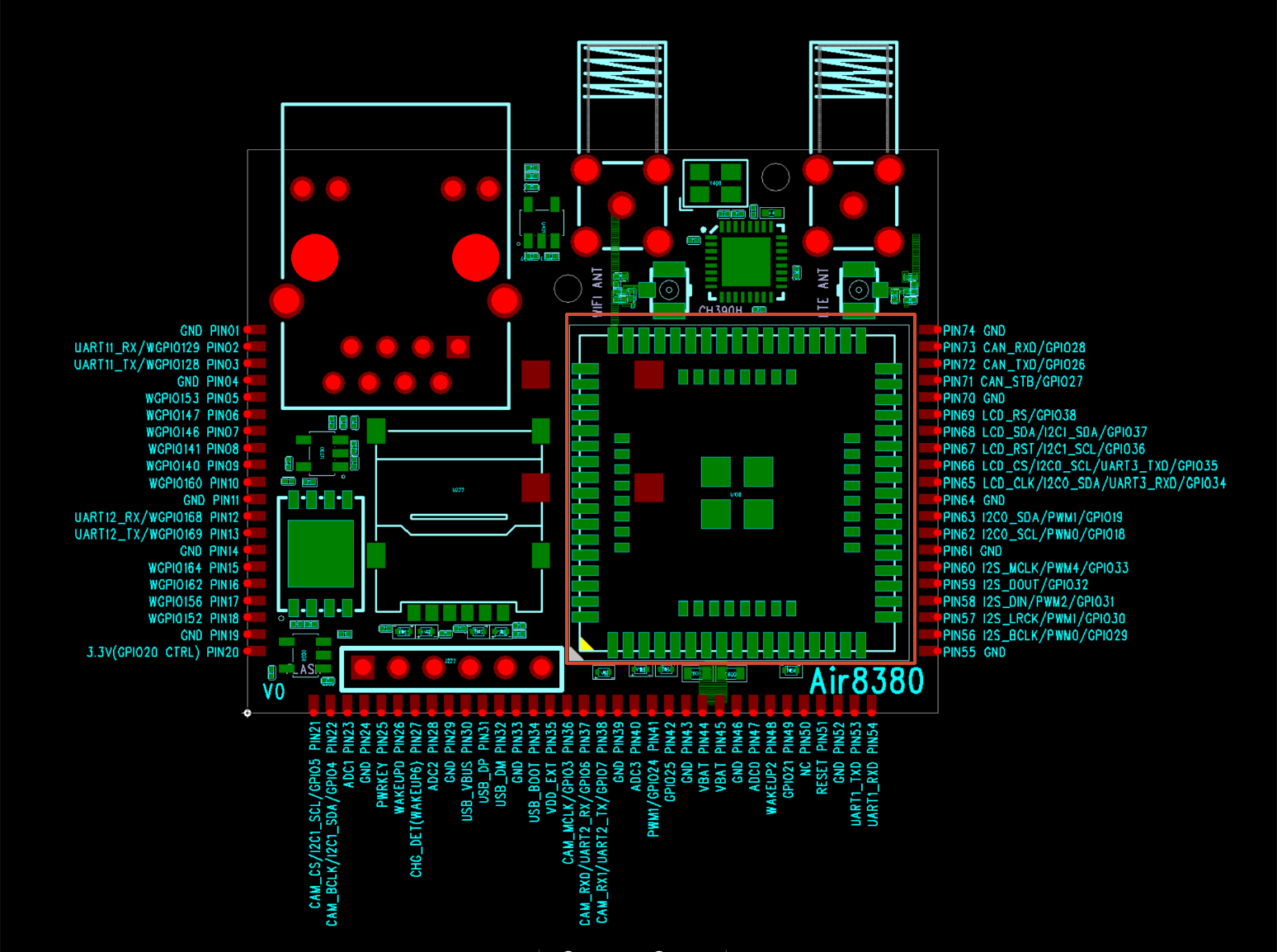

对应这部分电路在 PCB 上的位置：

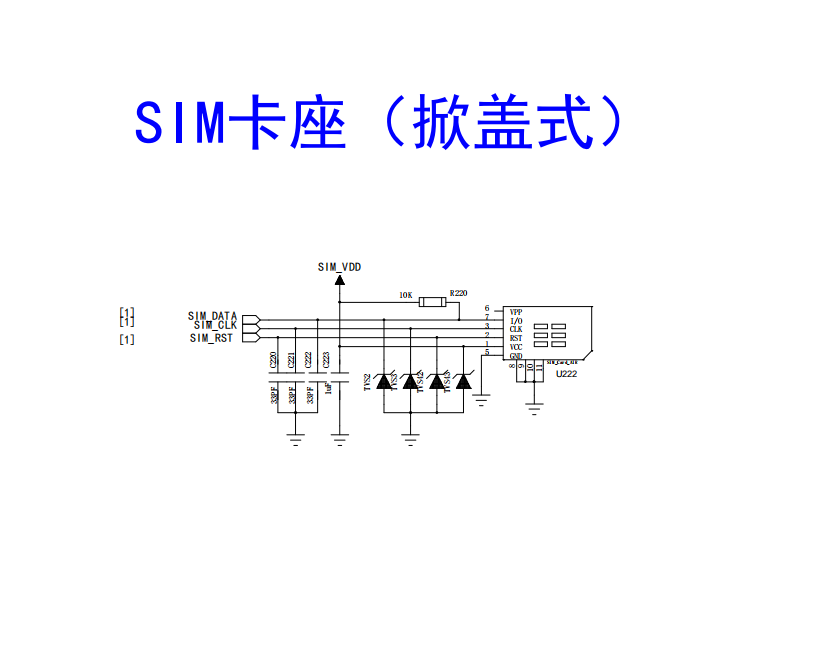

5 SIM（Micro-SIM 卡座）

板载 Micro-SIM 卡座（俗称小卡），省掉把 SIM 卡座画在大板上时常见的「卡座细节没处理好导致无法识卡」问题。

说明：SIM 卡相关管脚已在板内连接、不再引出到邮票孔，用户无需在外部处理 SIM 信号与 ESD 保护。

6 射频：SMA 连接器

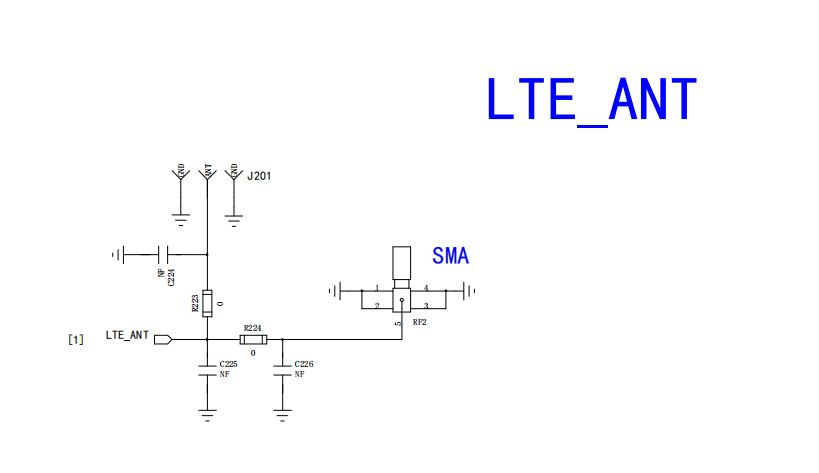

Air8380 通过 SMA 射频连接器外接天线，可连接 WiFi 和 4G 棒状天线，模组侧已做好 50Ω 阻抗匹配，不需要用户再做天线匹配与调试。

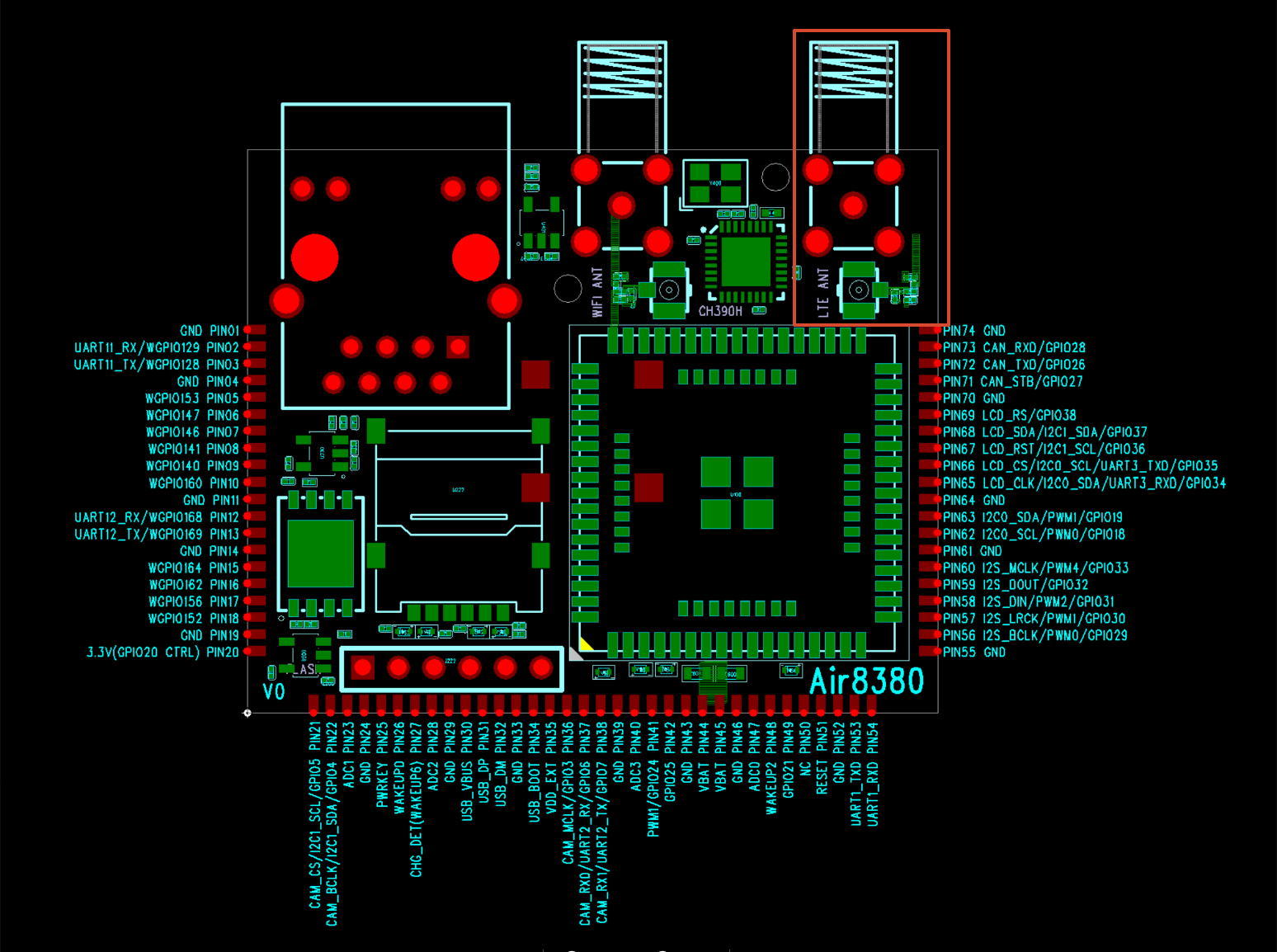

4G 天线电路在 PCB 上的位置：

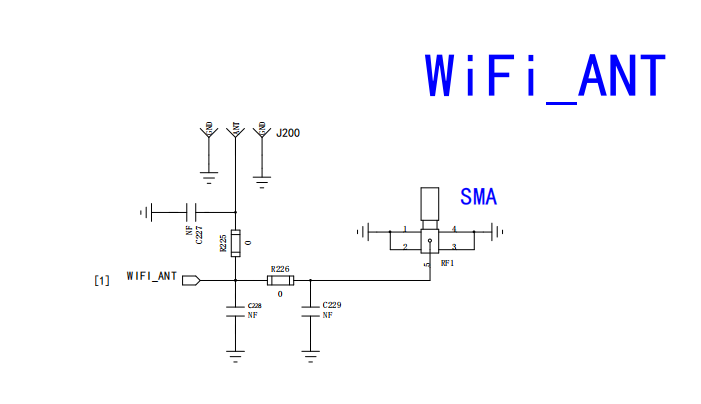

WiFi 天线电路原理图：

WiFi 天线电路在 PCB 上的位置：

7 板载 3.3V 电源（三路 LDO）

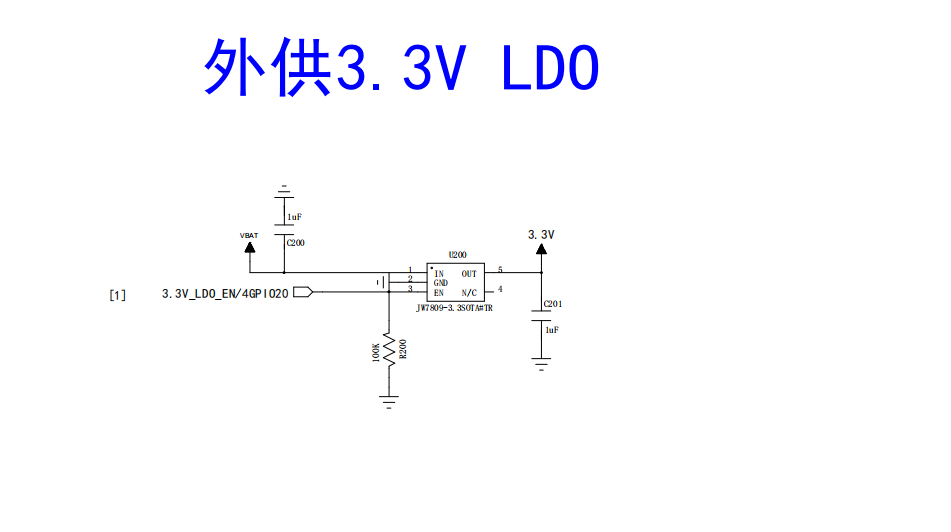

Air8380 板载 三颗杰华特 JW7809-3.3（3.3V / 300mA）LDO，分别给三部分供电，各自有独立的使能脚：

序号	位号	用途	使能脚	说明
1	U230	外供 3.3V（邮票孔 3.3V 输出，给用户外设）	3.3V_LDO_EN = GPIO20（AGPIO）	高电平打开、低电平关闭；常规/低功耗/PSM+ 模式下电平都能保持
2	U200	板载 SPI NAND 供电（FLASH_3V3）	FLASH_LDO_EN = GPIO2	使用板载 Flash 前需按原理图确认该路已使能
3	U401	CH390H 以太网控制器供电（ETH_3V3）	CH390_LDO_EN = GPIO1	使用以太网前需按原理图确认该路已使能

外供 3.3V 这一路由 GPIO20 控制，是用户可自由使用的一路：

• GPIO20 输出高电平，3.3V 打开；
• GPIO20 输出低电平，3.3V 关闭；
• GPIO20 是 AGPIO，无论模组处于常规模式、低功耗模式还是 PSM+ 模式都可以保持电平，因此该 3.3V 在任何模式下都能按产品需要保持输出。

LDO 型号为杰华特 JW7809，合宙官方淘宝店 luat.taobao.com 也有销售。

gpio.setup(20, 1)  -- 打开外供 3.3V（邮票孔 3.3V，给外部设备供电）
gpio.setup(2, 1)   -- 板载 SPI NAND 供电
gpio.setup(1, 1)   -- CH390H 以太网控制器供电

说明：三路 LDO 的使能网络名分别为 3.3V_LDO_EN、FLASH_LDO_EN、CH390_LDO_EN，默认电平与上下拉见 原理图 第 3、4 页。

8 下载调试测试点（过孔）

Air8380 的下载口（J222）共引出 6 个信号：USB_BOOT、USB_DM、USB_DP、GND、VBAT、PWRKEY。其中前 5 个是下载调试测试点，搭配合宙下载调试转接板（AirBurn8700），可以直接对 Air8380 烧录软件、查看 Trace，无需核心板或开发板；第 6 个 PWRKEY 用于开/关机。

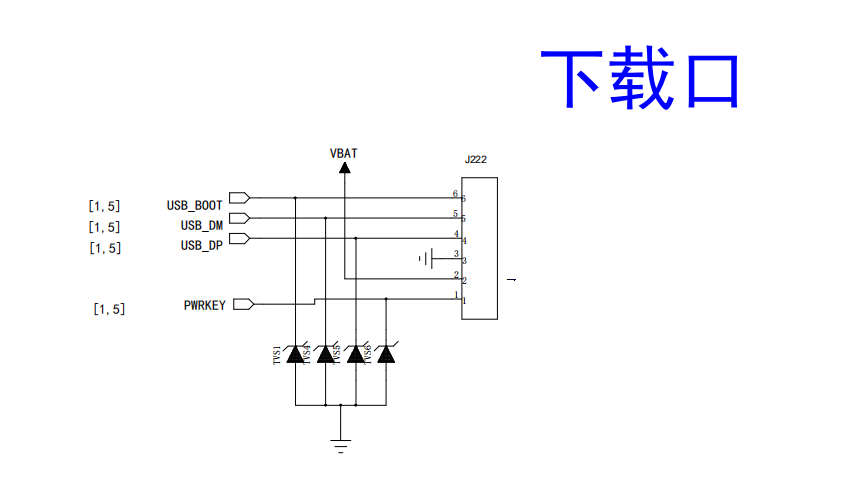

下载口原理图：J222 六脚依次为 PWRKEY(1)、VBAT(2)、GND(3)、USB_DP(4)、USB_DM(5)、USB_BOOT(6)，USB_BOOT/USB_DM/USB_DP/PWRKEY 均带 TVS 对地保护。

对应这部分电路在 PCB 上的位置：

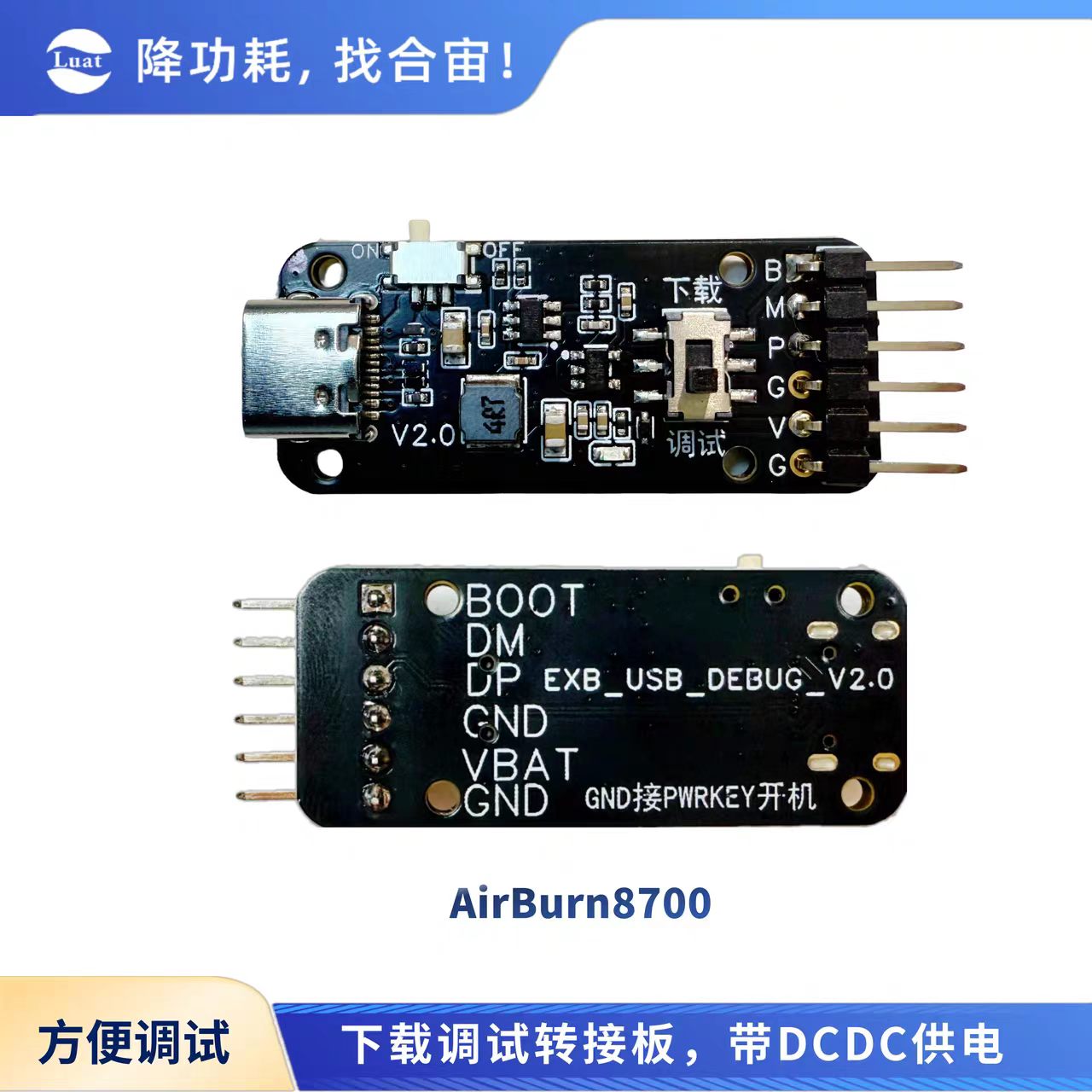

8.1 合宙下载调试转接板

1. 左侧为 Type-C USB 接口，一端连 PC，一端连转接板；
2. 通过 USB_VBUS 提供 5V 电源，经板载 DCDC 输出 3.8V 给 Air8380 供电；
3. 通过 USB_VBUS 提供 5V 电源，经板载 LDO 提供 1.8V 电源，下载软件时把拨动开关拨到与 BOOT 相连的位置，使模组进入 USB BOOT 模式；
4. 右侧为 6 个 2.54mm 间距插针，丝印依次为 BOOT / DM / DP / GND / VBAT / GND（板卡型号 EXB_USB_DEBUG_V2.0，末针旁丝印注明「GND 接 PWRKEY 开机」）。

转接板 6 针与 Air8380 下载口的对应关系：

针位	转接板丝印	接到 Air8380 下载口	说明
1	BOOT	USB_BOOT	下载时与 1.8V 短接，使模组进入 USB BOOT 模式
2	DM（D-）	USB_DM	USB D-
3	DP（D+）	USB_DP	USB D+
4	GND	GND	地
5	VBAT	VBAT	3.3~4.3V；转接板由 USB 的 VBUS 5V 经板载 DCDC 输出 3.8V 给 Air8380 供电
6	GND	PWRKEY	本针接地，等于把 PWRKEY 拉低，接上即自动开机

注意：转接板针位与 Air8380 下载口 J222 的脚位号是镜像关系（针 1 对连接器 6 脚），插接时一律以丝印名称为准，不要按数字顺排。 VBAT 由转接板提供时，不要再从邮票孔给板子另外加电，避免双电源对冲。

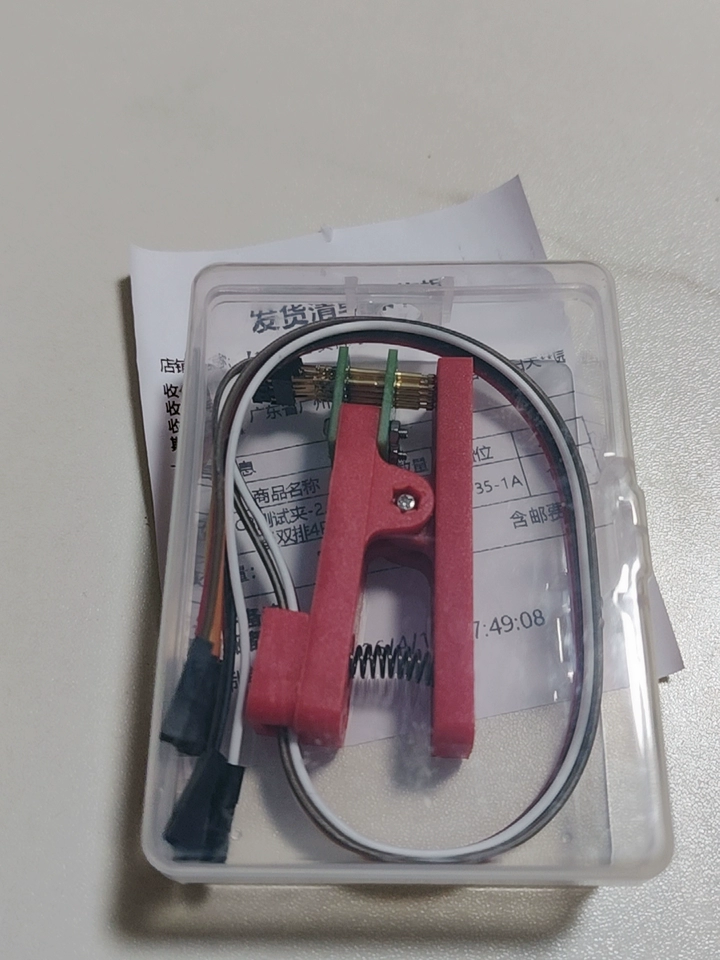

8.2 简易夹具

夹具是通用型 PCB 下载烧录夹（支持 1.25 / 1.50 / 2.00 / 2.54mm 间距、单双排 2P~10P），Air8380 使用 2.54mm 间距、单排 6P 的夹头，由顶部弹簧压住、底部顶针接触 Air8380 下载口的 6 个过孔测试点。夹具顶针与转接板 6 针一一对应：

序号	夹具顶针信号	对应转接板针位	说明
1	USB_BOOT	1 BOOT	下载时与 1.8V 短接，使模组进入 USB BOOT 模式
2	USB_DM	2 DM（D-）	USB D-
3	USB_DP	3 DP（D+）	USB D+
4	GND	4 GND	地
5	VBAT	5 VBAT	3.3~4.3V，由转接板 DCDC 供 3.8V
6	PWRKEY	6 GND	该针接地即拉低 PWRKEY，上电自动开机

使用注意：

1. 夹持前先对照 PCB 丝印找到下载口 6 个过孔（挨着 Air8380 丝印、靠 V0 一侧），确认顶针与过孔一一对齐，重点是 1 号针 USB_BOOT 不要错位；
2. 6 个过孔是同排等间距，夹具必须夹在板边对应位置，靠板的两个圆孔定位，避免斜夹导致 VBAT 与 GND 短路；
3. 夹稳后再插 USB 线上电，避免带电时顶针滑动；
4. 用夹具时 VBAT 由转接板提供，不要再从邮票孔给板子另外加电；
5. 夹持式接触存在氧化、压不实导致枚举失败的可能，下载不稳定时先擦干净过孔、重新夹紧，再改用焊接排线的方式。

完整烧录流程（免 BOOT 与按住 BOOT 上电两种方式、日志抓取、常见问题）见 下载和调试。

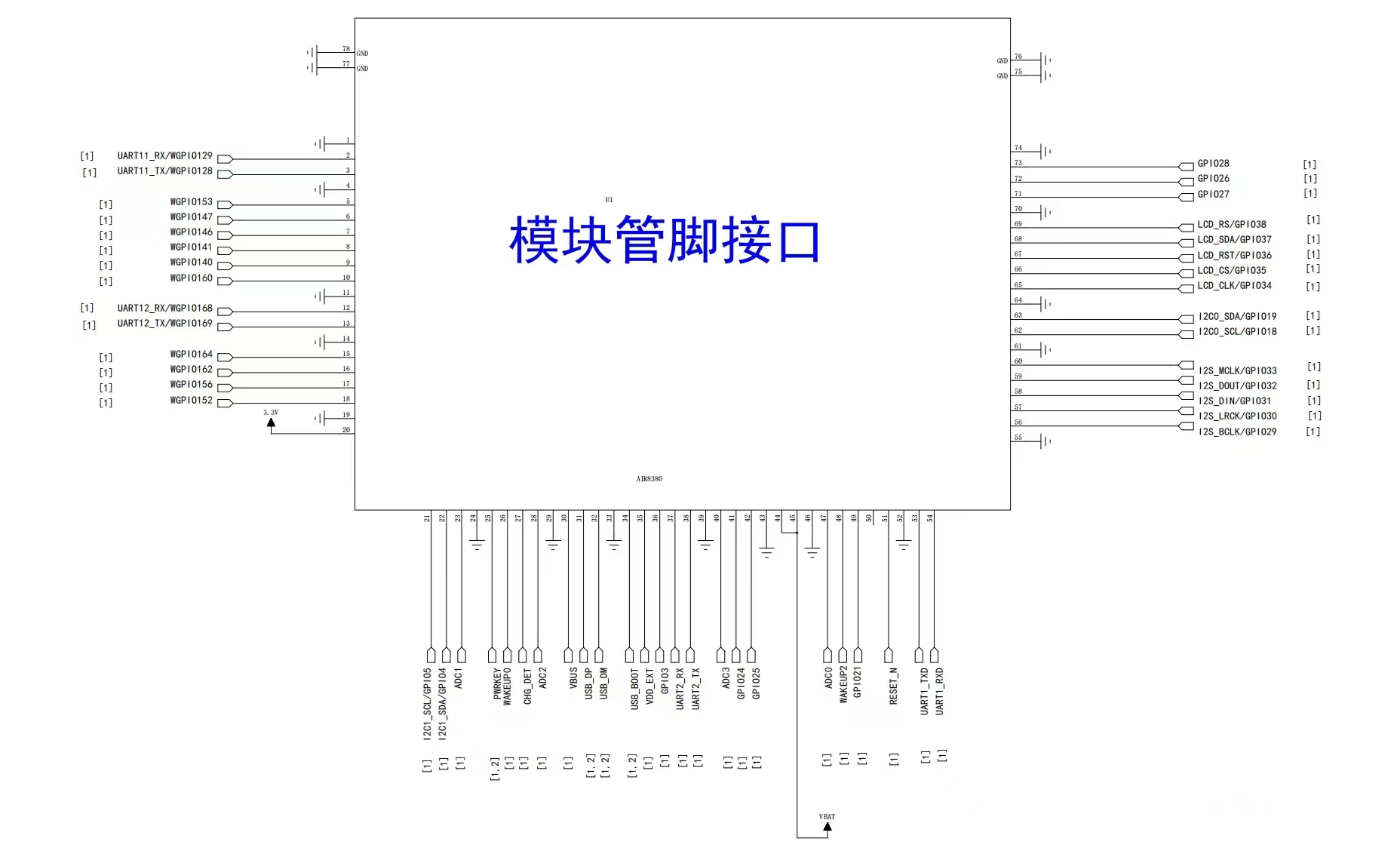

9 全管脚邮票孔

Air8380 将 Air8000W 的全部管脚（除 SIM 卡、UART0、WIFI ANT、LTE ANT、SPI1）通过邮票孔引出，共 74 个焊盘（PIN01 ~ PIN74），方便手工焊接，易于维护。

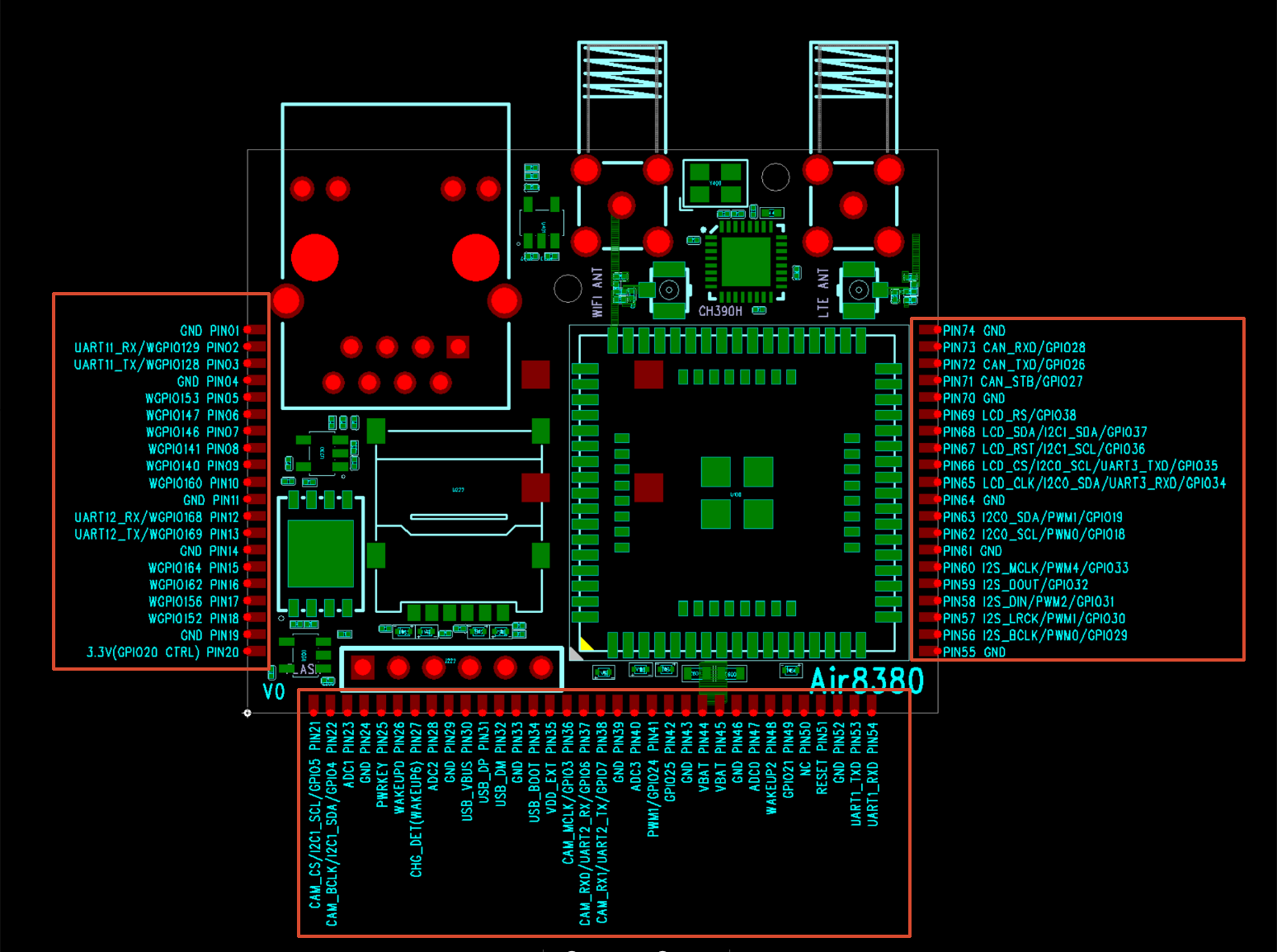

对应这部分电路在 PCB 上的位置：

说明！ 背面的四个 GND 焊盘，手焊时可以不焊接，SMT 过炉时需要焊接。

9.1 Air8380 管脚与 GPIO 复用表

Air8380 每个邮票孔在丝印上直接印了功能名（如 I2C0_SDA/PWM1/GPIO19、LCD_CS/I2C0_SCL/UART3_TXD/GPIO35）。完整的映射表（字段：管脚类型 / Air8000W 管脚名称 / Air8380 管脚号 / Powerup default / Func0~Func7 / LuatOS 推荐复用管脚 / Notes）以 Excel 形式提供，与丝印、原理图一一对应，建议以它为准：

• Air8380系列模组管脚映射表.xlsx

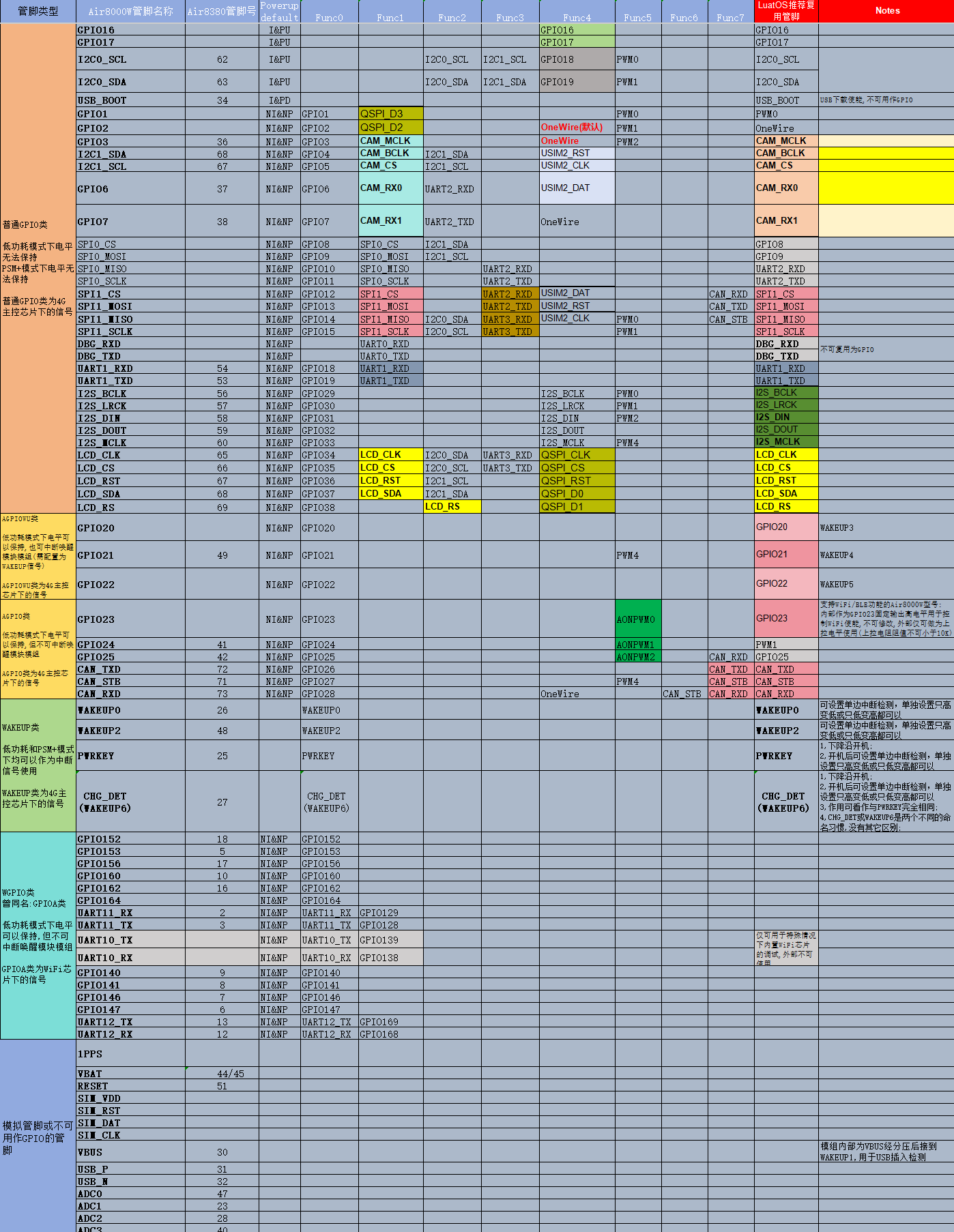

映射表截图（速查用）：

映射表把管脚分成 6 类，属性差异必须分清：

管脚类型	归属	低功耗模式	PSM+ 模式	说明
普通 GPIO 类	4G 主控	电平无法保持	电平无法保持	由 4G 主控芯片引出，不可用来控制外设电源
AGPIOWU 类	4G 主控	电平可保持，可作中断唤醒	电平可保持，可作中断唤醒	GPIO20～GPIO22（WAKEUP3～WAKEUP5），需配置为 WAKEUP 信号才能唤醒
AGPIO 类	4G 主控	电平可保持，不可中断唤醒	电平可保持，不可中断唤醒	GPIO23～GPIO25、CAN_*，适合做外设电源/LDO 使能
WAKEUP 类	4G 主控	可作中断信号	可作中断信号	WAKEUP0、WAKEUP2、PWRKEY、CHG_DET，支持单边/双边中断
WGPIO 类（曾名 GPIOA 类）	WiFi 协处理器	电平可保持，不可中断唤醒	电平可保持，不可中断唤醒	含 GPIO152/153/156/160/162/140/141/146/147 等，其中 UART11（PIN02/PIN03）、UART12（PIN12/PIN13）可作模组串口
模拟管脚 / 不可作 GPIO	—	—	—	VBAT、RESET、SIM_*、VBUS、USB_P/N、ADC0～ADC3、1PPS 等，只能按各自用途使用

使用映射表时的注意事项：

1. I&PU = Input & Pull_Up，I&PD = Input & Pull_Down，NI&NP = 非输入输出、无上下拉；需要确定状态时必须在电路上外加外部上拉/下拉；
2. GPIO 默认功能初始化用 LuatIO 工具 配置；
3. Air8000 全系模组 IO 电平固定 3.3V，不可更改；
4. 普通 GPIO / AGPIO / AGPIOWU / WAKEUP 属 4G 主控，WGPIO 属 WiFi 协处理器，两者不可组合用于高速通信：不能用 4G 主控的 SPI 总线搭配 WGPIO 做 SPI_CS；不能用 4G 主控的 UART 搭配 WGPIO 做 485 方向脚；也不能用 WGPIO 做软件 I2C / 软件 SPI / GPIO 中断计数；
5. GPIO23 在带 WiFi/BLE 的 Air8000W 上固定输出高电平控制 WiFi 使能，不可修改；外部只能作上拉使用，上拉电阻不小于 10K；
6. 映射表中「Air8380 管脚号」为空，表示该信号由板载电路占用、未引出到邮票孔（如 FLASH_CS/GPIO16、ETH_INT/GPIO17、三路 LDO 使能、SPI1、UART0、WIFI_EN 等）。

管脚名与 Air8000W 管脚复用关系的权威说明见 Air8000 引脚复用文档；本文档的表格以 Air8380 丝印和原理图为准。

10 以太网

Air8380 板载一路 10/100M 以太网：

项目	内容
控制器	CH390H（U400，SPI 接口以太网控制器）
SPI 总线	与板载 SPI NAND 共用 SPI1：CS = SPI1_CS/GPIO12，CLK = SPI1_CLK/GPIO15，MOSI = SPI1_MOSI/GPIO13，MISO = SPI1_MISO/GPIO14
中断	ETH_INT = GPIO17（WAKEUP0），中断模式收包
供电	独立 LDO U401（JW7809-3.3），EN = CH390_LDO_EN/GPIO1
时钟	25MHz 晶体 Y400
网口	HR911105A 带变压器 RJ45，含 LINK / ACT 双色指示灯（LINK_LED / ACT_LED）

由于 SPI1 同时挂了板载 SPI NAND 和 CH390H，SPI1 不引出到邮票孔，用户不能在外部复用 SPI1。

软件侧按 netdrv + SPI 以太网方案接入，可与 4G/WiFi 做多网选路，参考 Air8000 SPI 以太网应用 与 Air8300 总体说明 的网口调试说明。

11 二次开发注意事项

1. 先看原理图再写代码：本文档只描述功能划分，具体引脚号、使能脚、上下拉以原理图为准；
2. 供电：邮票孔引出 VBAT、3V3、VDD_EXT 与多组 GND，不要用 3.3V LDO 输出直接给大电流负载，外设总电流不超过 300mA（单路 LDO）；
3. 电平：模组 IO 电平为 3.3V，接 5V 器件需做电平转换；
4. 焊接：邮票孔为半孔工艺，手焊注意不要连锡；背面四个 GND 焊盘 SMT 过炉时必须焊接；
5. 天线：4G/WiFi 必须接对应 SMA 天线后再测试网络，空载或接错天线会导致驻波异常、搜网慢；
6. 低功耗：需要保持电平的外设使能脚请选 AGPIO 或 WGPIO，普通 GPIO 在低功耗/PSM+ 下电平无法保持。
