Air780EGH总体介绍

1. 在阅读本页面资料之前，强烈建议您先阅读一遍合宙产品选型手册， Docs.openluat.com 首页打开即是；

2. 合宙4G Cat.1模组型号有数十余款，每一款都在各自不同的时间阶段发光发热承担着爆款担当，合宙当前的主推型号共四个系列，Air780Exx系列/Air8000系列/Air8101系列/Air8201，四个系列的模组/工业引擎/及其延伸产品；

3. Air780EGH是Air780Exx系列中支持通信定位二合一的一款，软件功能上与Air780EHM相当，硬件上增加了GNSS定位功能；

4.除Air780EGH外，还有Air780EHM(Flash 8MB + RAM 8MB)、Air780EHV(相对Air780EHM增加了Audio功能，可支持VoLTE/TTS等音频功能)、Air780EPM(Flash 4MB + RAM 4MB，Air780Exx系列基础款)可供选择；

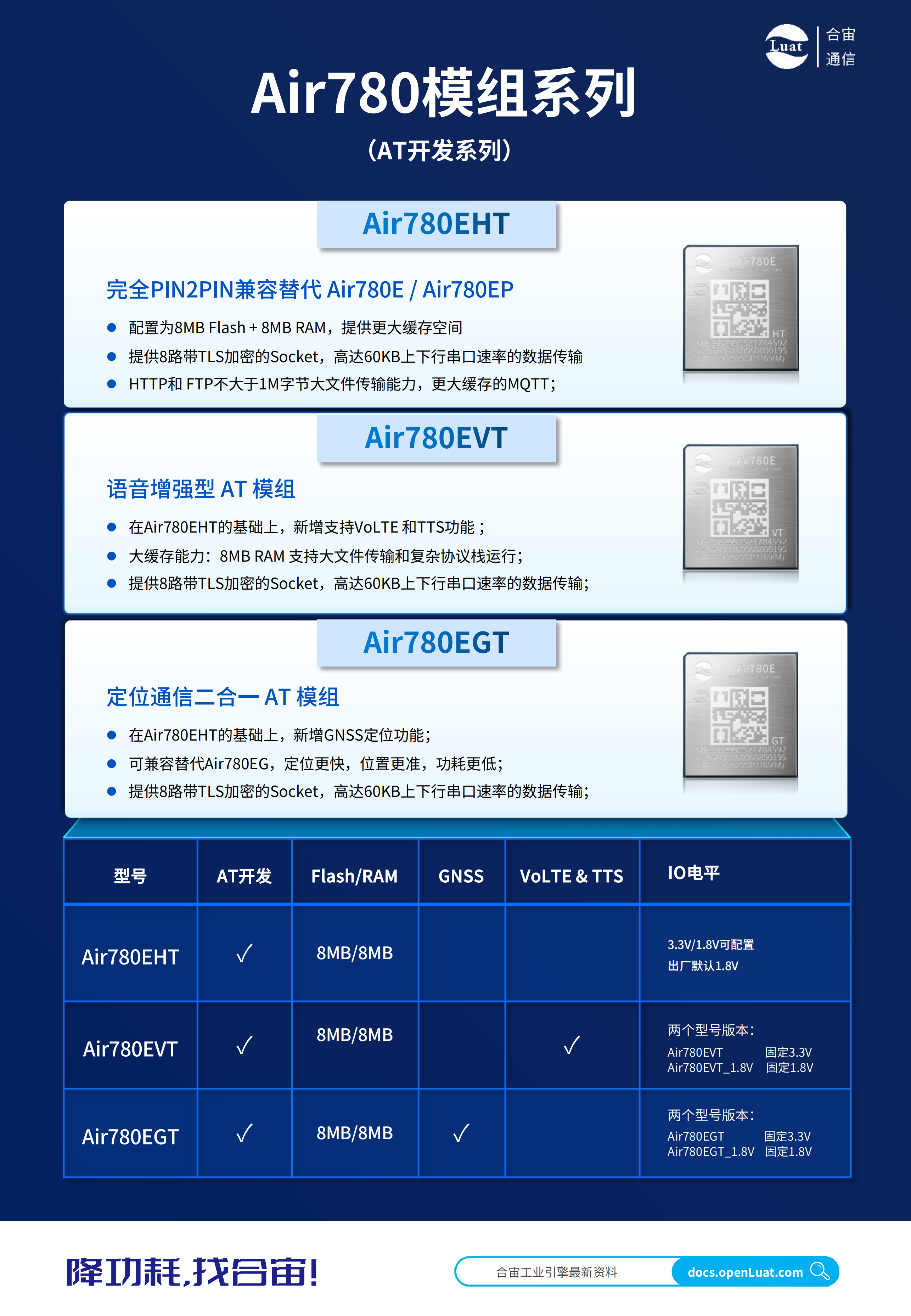

5. Air780EGH 只支持 LuatOS 二次开发，不支持 AT 指令，AT 指令推荐选择 Air780EHT ；

6. Air780EGH是一款面向国内的全网通模组，支持移动、电信、联通三大运营商；

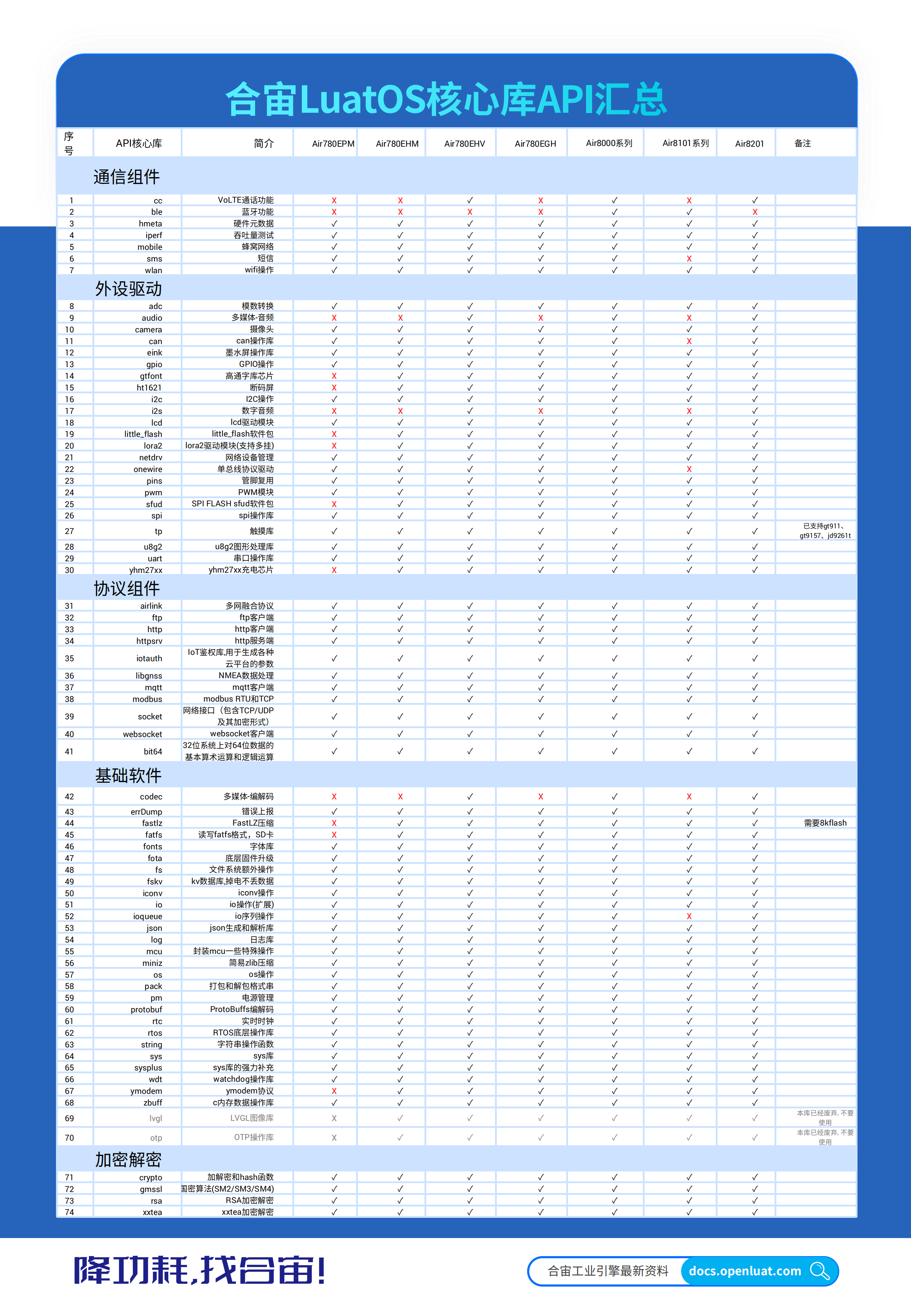

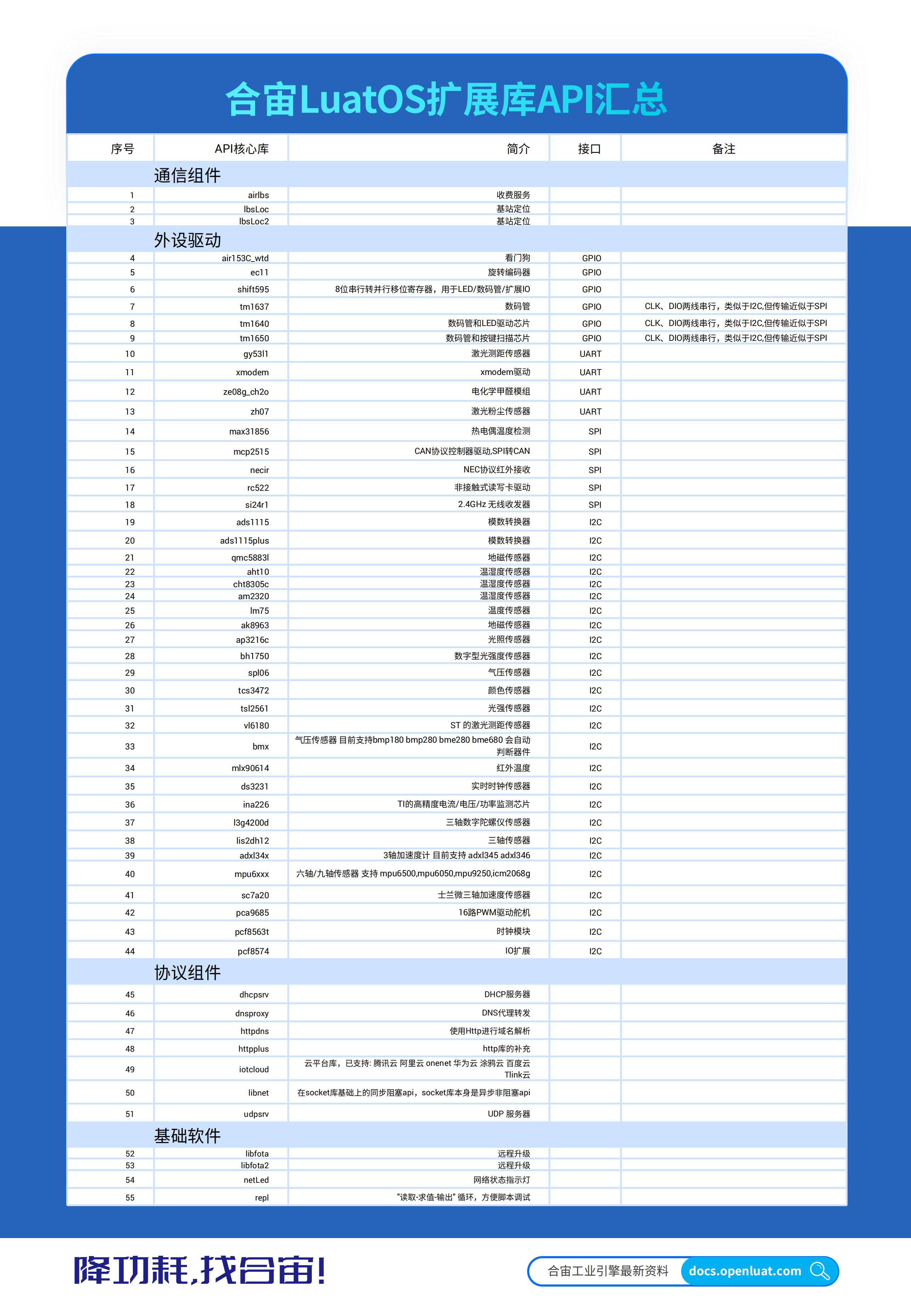

7. Air780EPM硬件上支持丰富的外设管脚，比如LCD屏(SPI串口屏、墨水屏、OLED单色屏)、摄像头(30W像素)、CAN接口、以太网(RJ45)、485接口、USB、UART、SPI、I2C、PWM、GPIO等，也支持丰富的网络协议，比如TCP/UDP、TCP-SSL/TCP-TLS、FTP、MQTT、HTTP、WEBSOCKET、NTP、Modbus等，详情见 LuatOS库函数(API)列表 ;

8. Air780EGH不支持TTS语音播放，也不支持VoLTE语音通话，需要支持这两个功能的应用推荐选择合宙Air780EHV；

9. Air780EGH支持合宙特有的4G低功耗性能特点，特定条件下长连接低功耗模式下低于0.4mA，实际环境下也在1mA以内；

10. Air780EGH可以视为Air780EG的升级款，所有正在基于Air780EG开发的项目，都建议转到Air780EGH上来;

Air780EGH vs Air780EG 管脚对比图如下：

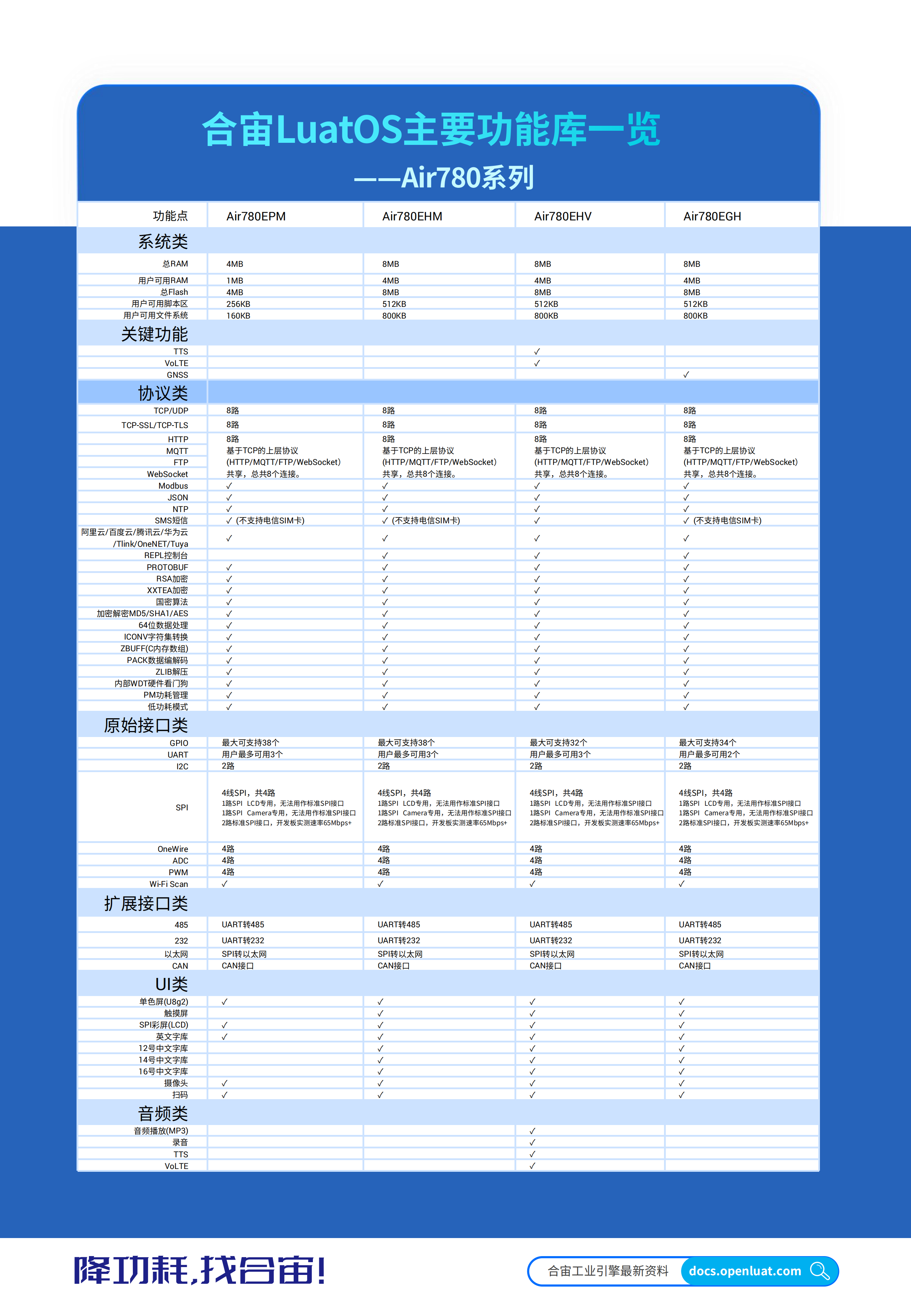

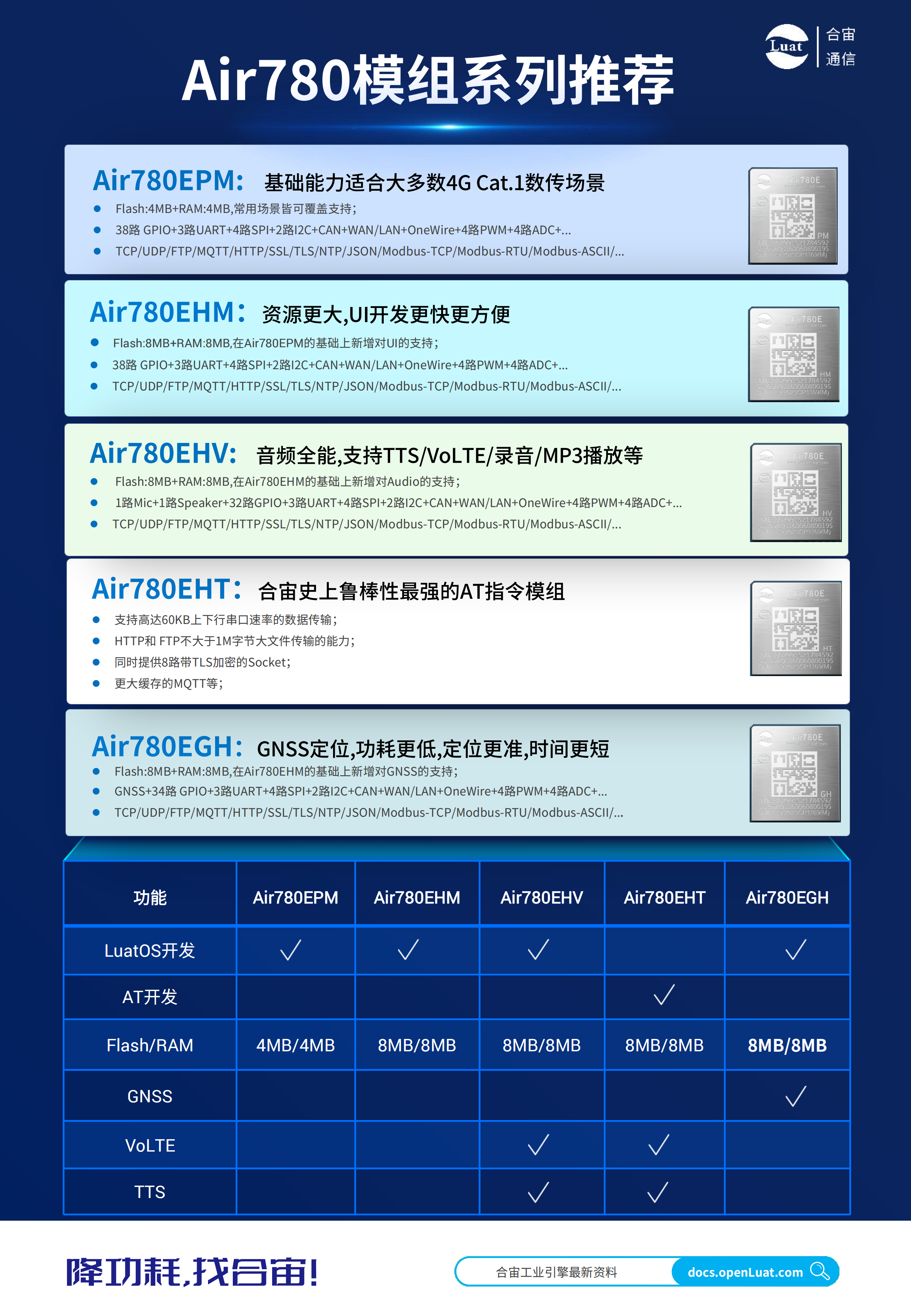

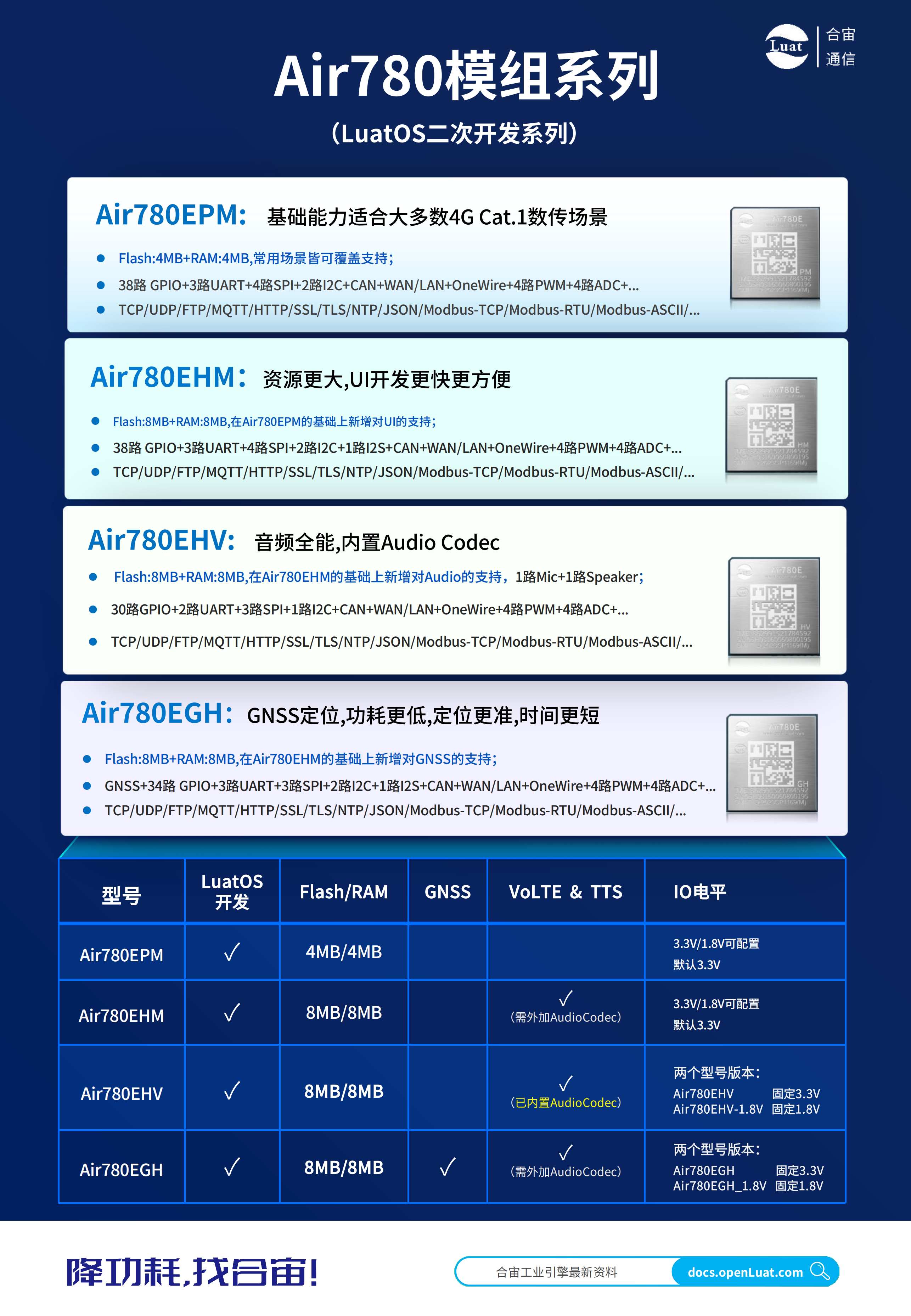

11. Air780Exx系列模组主要功能，见下图；

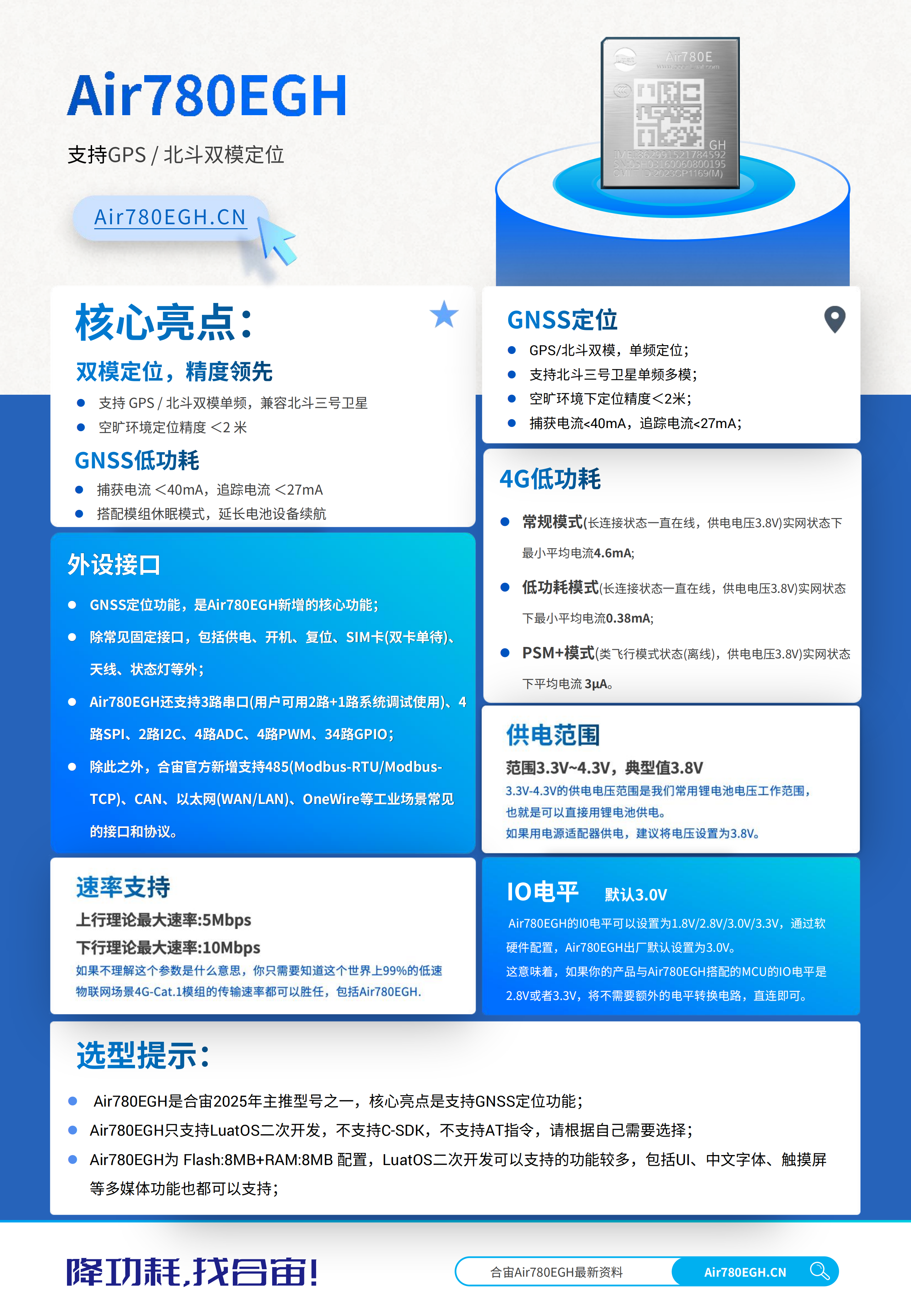

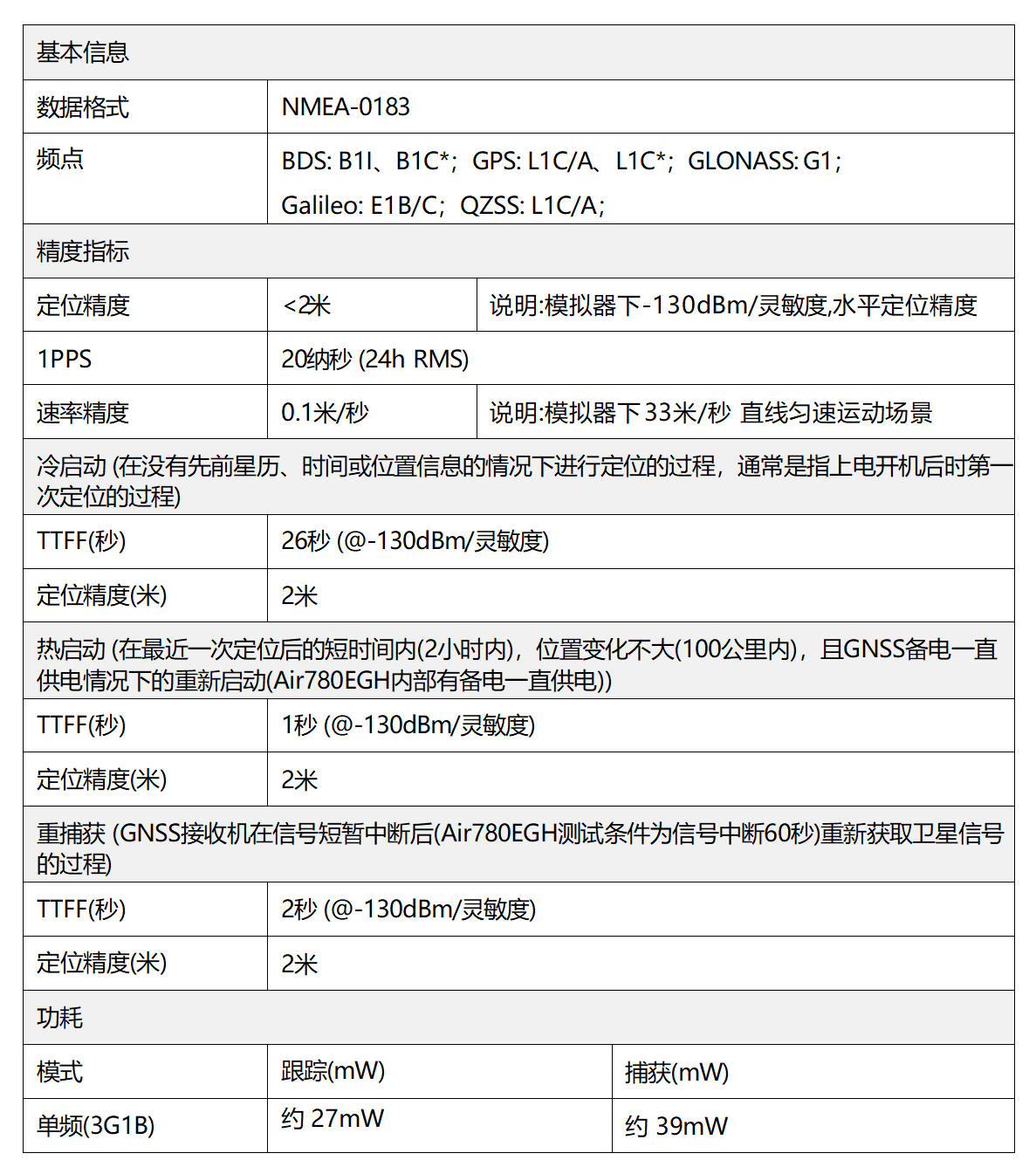

12. 关于Air780EGH的详细介绍，见下图；

Air780EGH支持频段及封装尺寸

模块名称	适用区域	频段	封装尺寸
Air780EGH	中国	TDD：B34/B38/B39/B40/B41 FDD：B1/B3/B5/B8	17.715.82.3mm

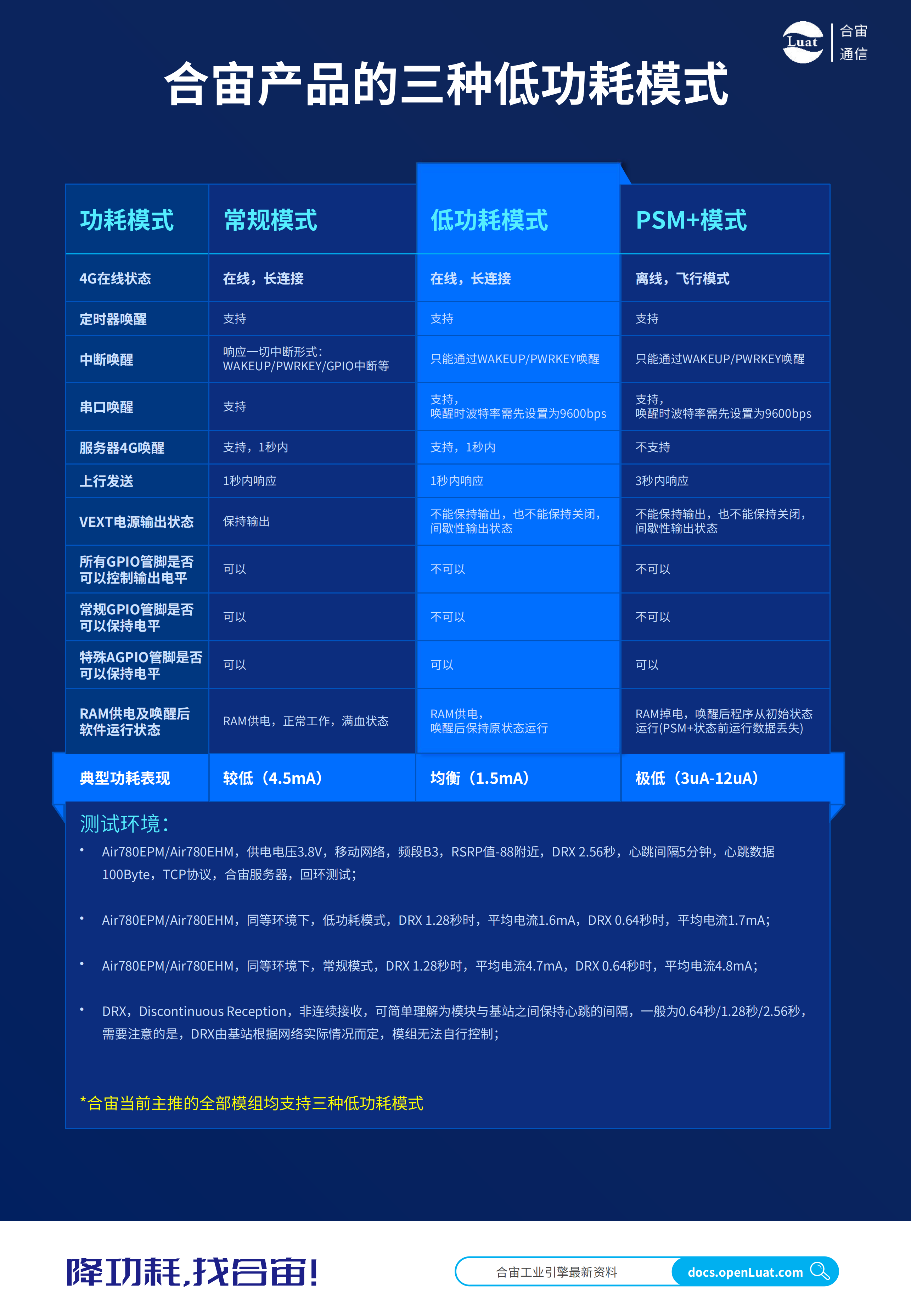

Air780EGH实网功耗数据(不含GNSS)

Air780EGH	常规模式	低功耗模式	PSM+模式
4G在线状态	在线，长连接	在线，长连接	离线，飞行模式
定时器唤醒	支持	支持	支持
中断唤醒	响应一切中断形式,比如WAKEUP/PWRKEY/GPIO中断等	只能通过WAKEUP/PWRKEY唤醒	只能通过WAKEUP/PWRKEY唤醒
串口唤醒	支持	支持，唤醒时波特率需先设置为9600bps	支持，唤醒时波特率需先设置为9600bps
服务器4G唤醒	支持，1秒内	支持，1秒内	不支持
上行发送	1秒内响应	1秒内响应	3秒内响应
VEXT电源输出状态	保持输出	不能保持输出，也不能保持关闭，间歇性输出状态	不能保持输出，也不能保持关闭，间歇性输出状态
所有GPIO管脚是否可以控制输出电平	可以	不可以	不可以
常规GPIO管脚是否可以保持电平	可以	不可以	不可以
特殊AGPIO管脚是否可以保持电平	可以	可以	可以
RAM供电及唤醒后软件运行状态	RAM供电，正常工作，满血状态	RAM供电，唤醒后保持原状态运行	RAM掉电，唤醒后程序从初始状态运行(PSM+状态前运行数据丢失)
典型功耗表现	较低(4.6mA)	均衡(0.38mA)	极低(3uA)
