充电IC

一、充电 IC 概述

Air8000 工业引擎的充电 IC 是一款高度集成的电源管理芯片，支持 10mA 至 750mA 可编程充电电流，并具备 Bypass 直充模式以提升效率；同时通过 STACMD 单线通信灵活配置参数及监控状态。芯片集成智能充电路径管理，确保系统供电优先级，并支持 150nA 超低功耗 Shipping 模式，大幅延长仓储寿命。此外，它提供全面的保护机制，包括输入欠压锁定（UVLO 3.4V）、输入过流保护（OCP）、电池过压保护（OVP）、系统短路保护、放电保护及过热保护。

注意充电 ic 的 cmd 命令脚接在内部 wifi 模块的 gpio24，所以代码需要直接在 wifi 的脚本里控制。

二、演示功能概述

本示例将演示如何使用 Air8000 工业引擎的充电 IC，设置充电截止电压，监控充电电流等。

三、准备硬件环境

3.1 Air8000 核心板

使用 Air8000 开发套件，如下图所示：

淘宝购买链接：Air8000 开发套件淘宝购买链接；

此开发套件的详细使用说明参考：Air8000 产品手册中的 Air8000 开发板资料，以及 Air8000 的 LuatOS 第一个入门练习。

3.2 PC 电脑

WIN10 以及以上版本的 WINDOWS 系统；

3.3 数据通信线

USB 数据线（其一端为 Type-C 接口，用于连接 Air8000）。

3.4 USB 转串口板

USB 转串口板。

3.5 锂电池

3.7v 锂电池。

3.6 连接方式

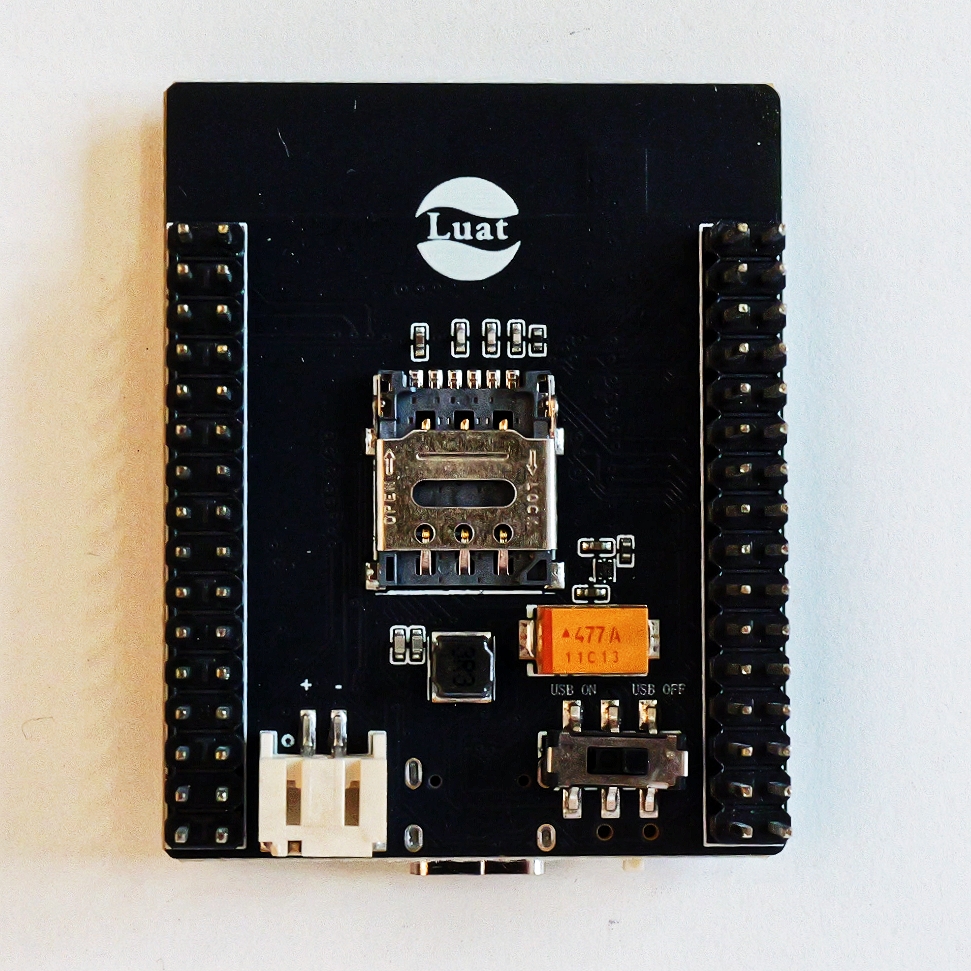

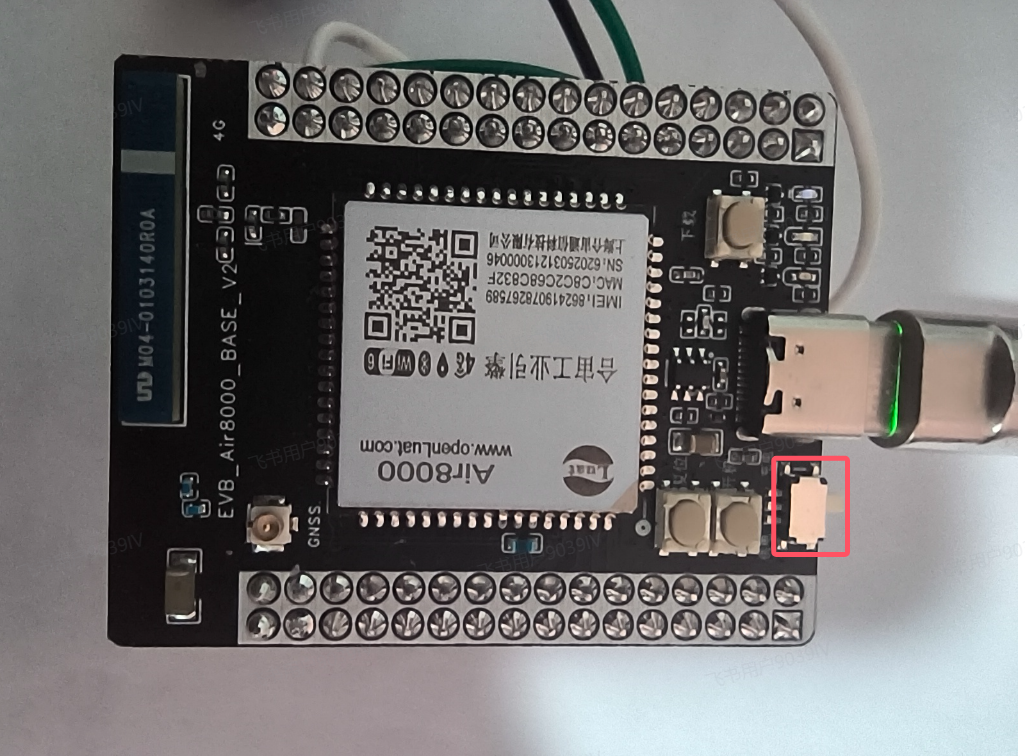

充电开关打开

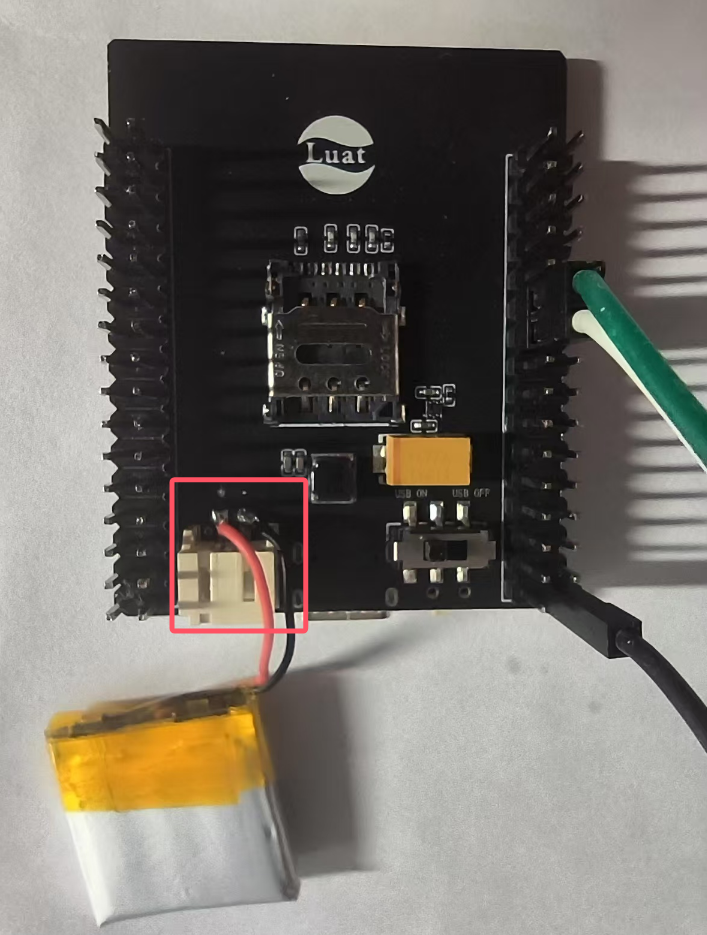

连接电池，如果没有对应的端子，可以直接焊接到对应接口，注意正负极。

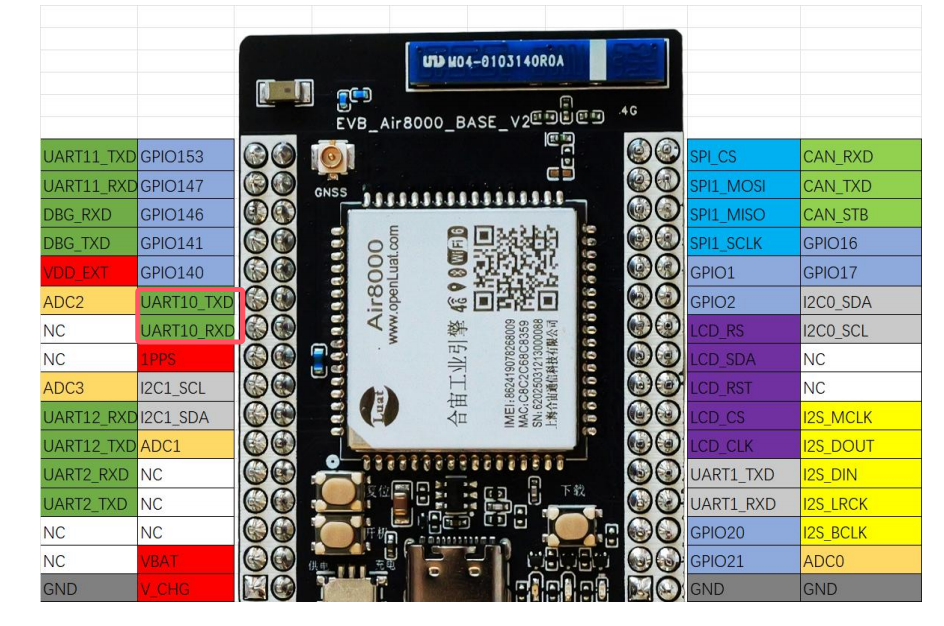

Air8000 中的 wifi 程序下载，需要连接 uart10 接口。

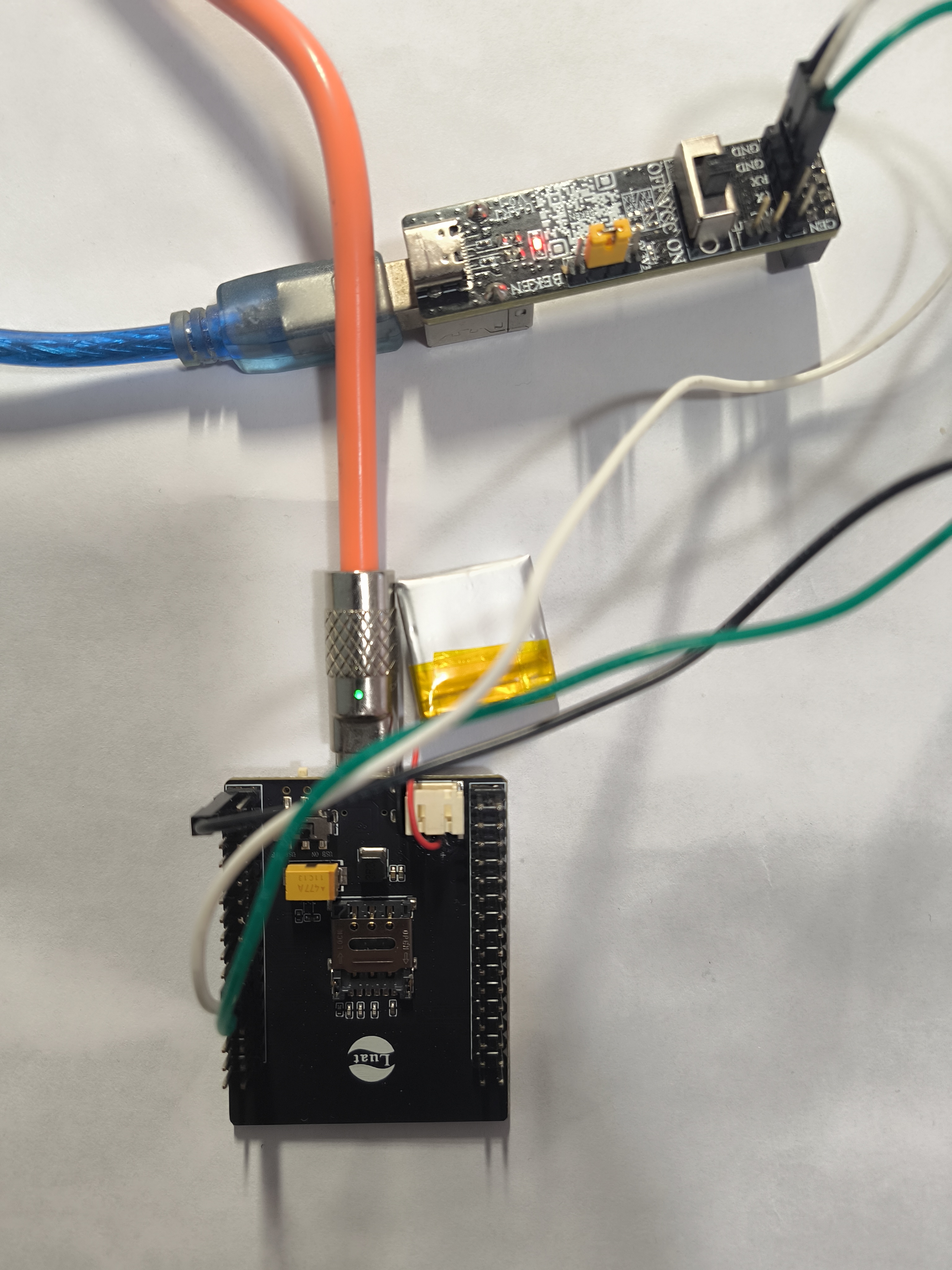

USB 转串口板与测试板连接。

四、准备软件环境

4.1 下载调试工具

使用说明参考：Luatools 下载和详细使用

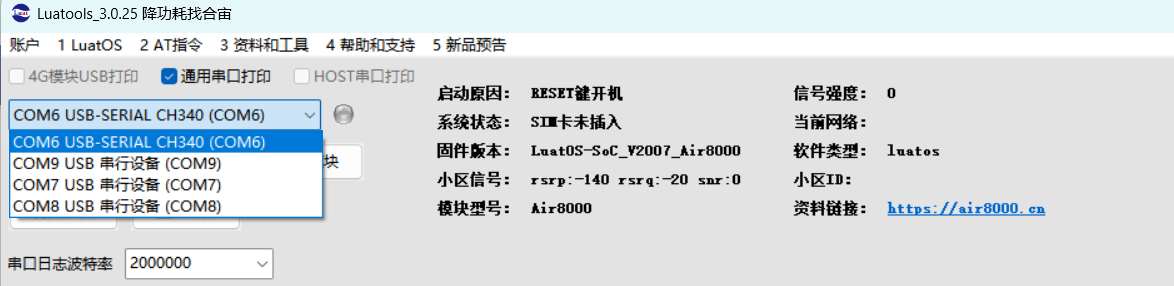

4.2 选择串口

勾选通用串口，选择 USB 转串口板对应的版本号。

打开串口

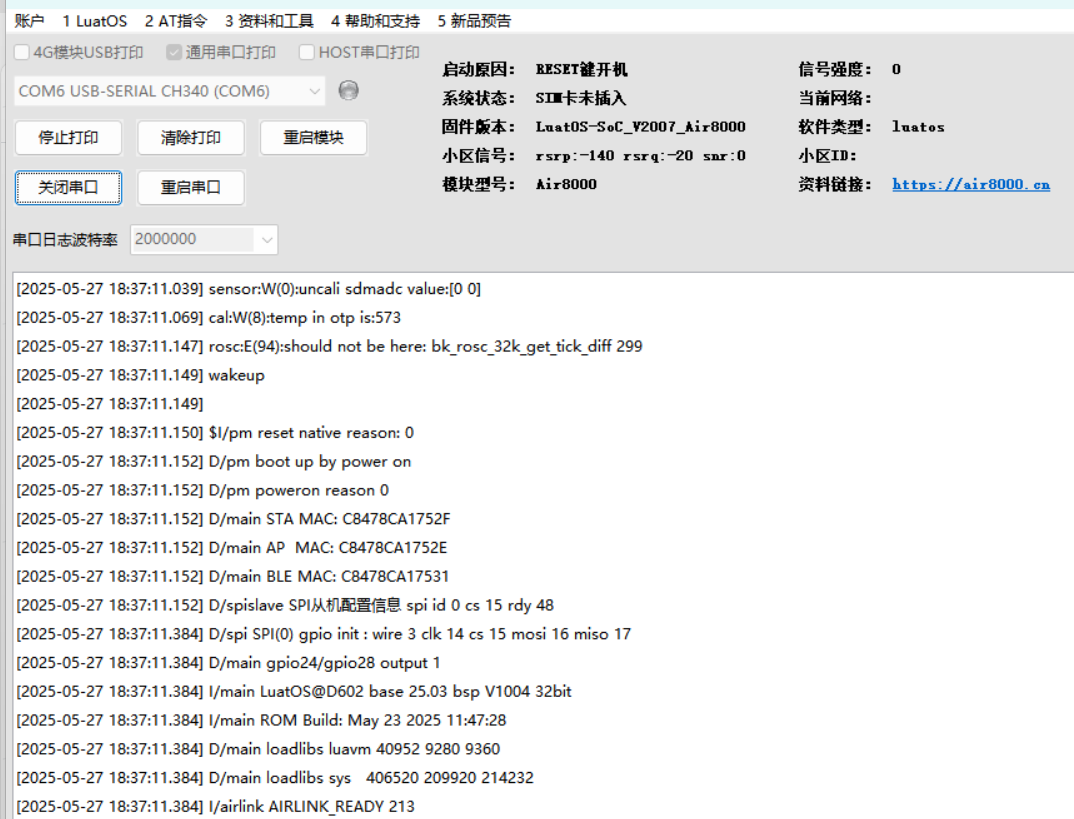

如果连接正确，Air8000 中的 wifi 模块会打印相关日志信息。

4.3 测试脚本

测试脚本如下所示

https://gitee.com/openLuat/LuatOS/tree/master/luat/demo/2712

4.4 程序下载

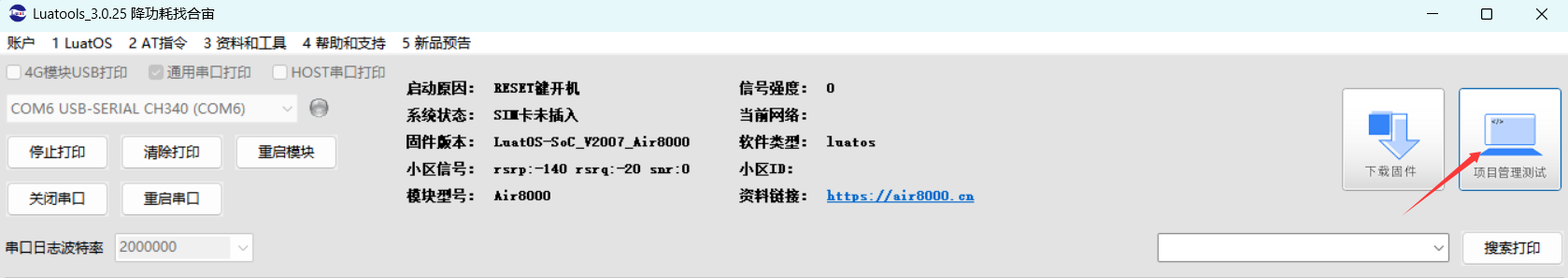

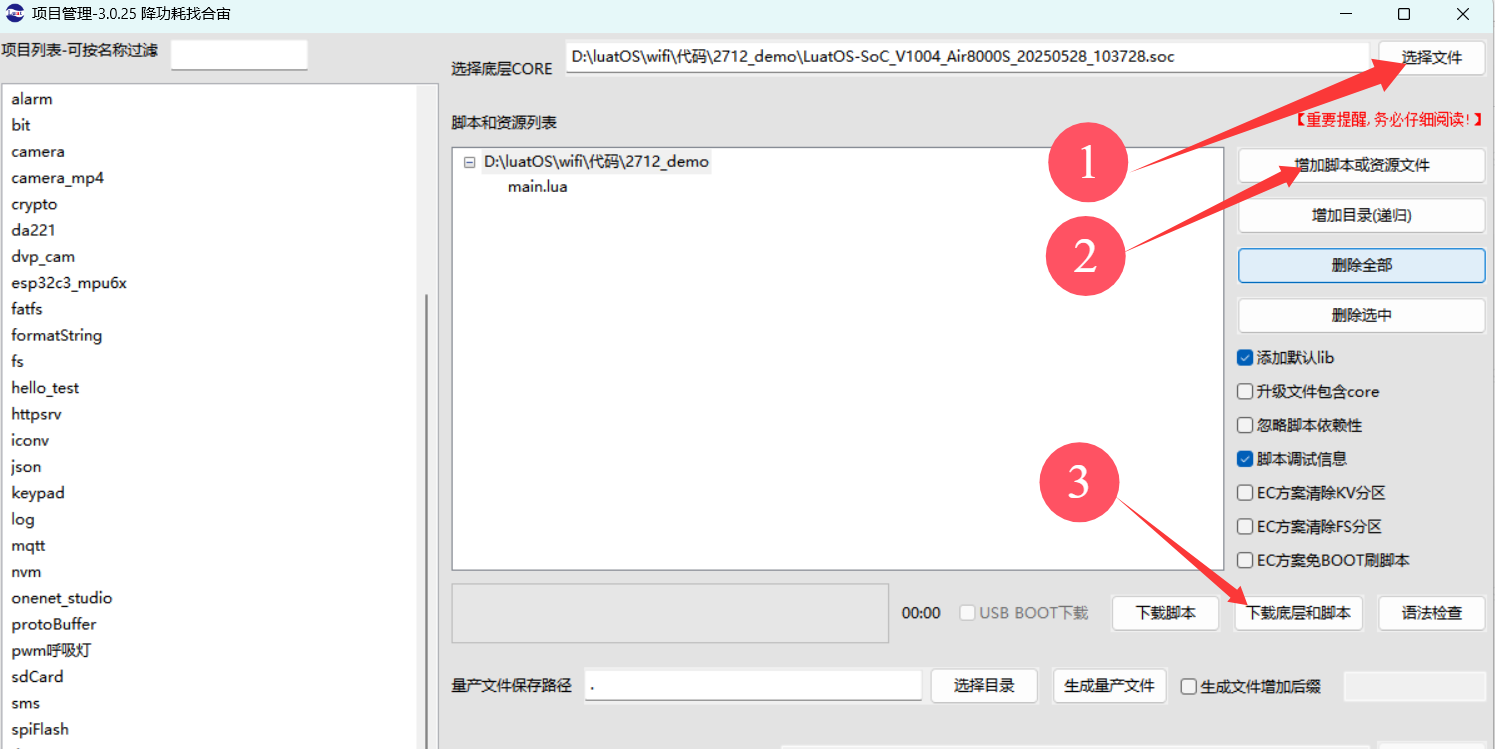

点击项目管理测试选项。

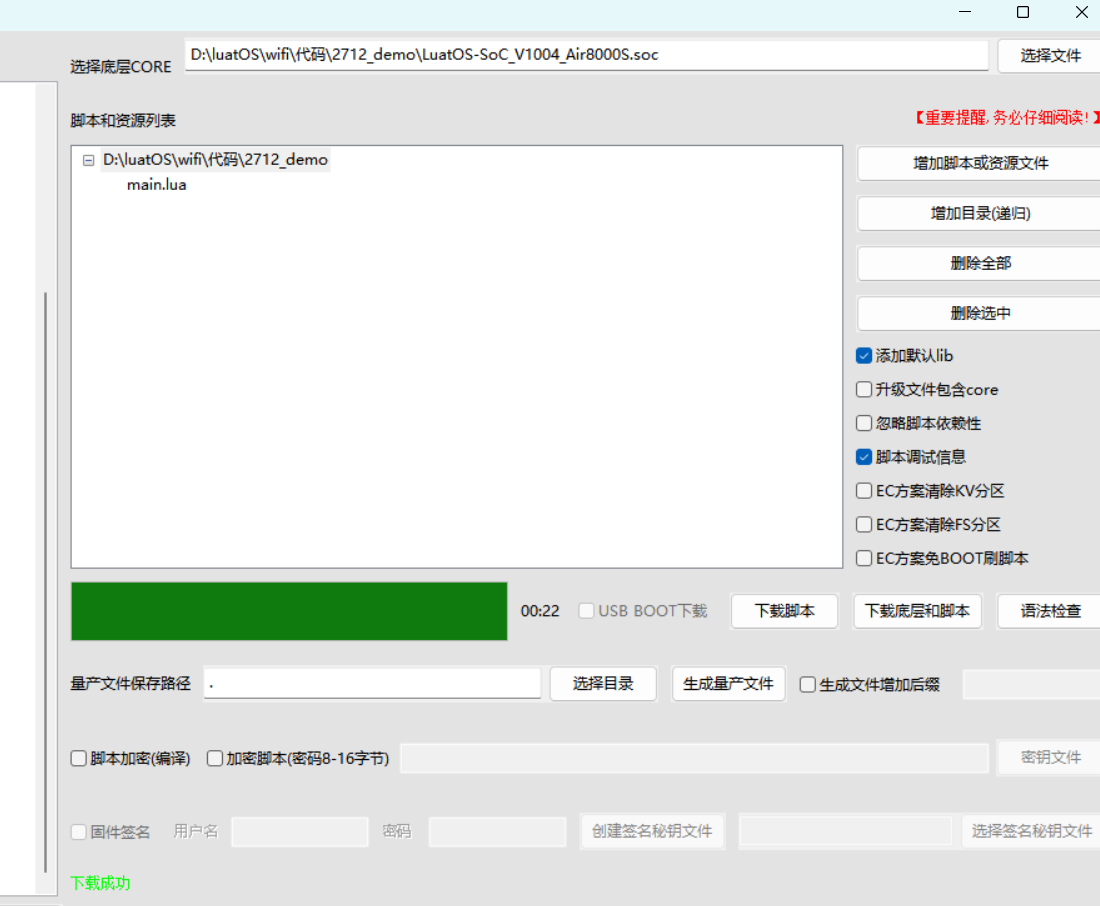

进入管理界面，如下图所示。

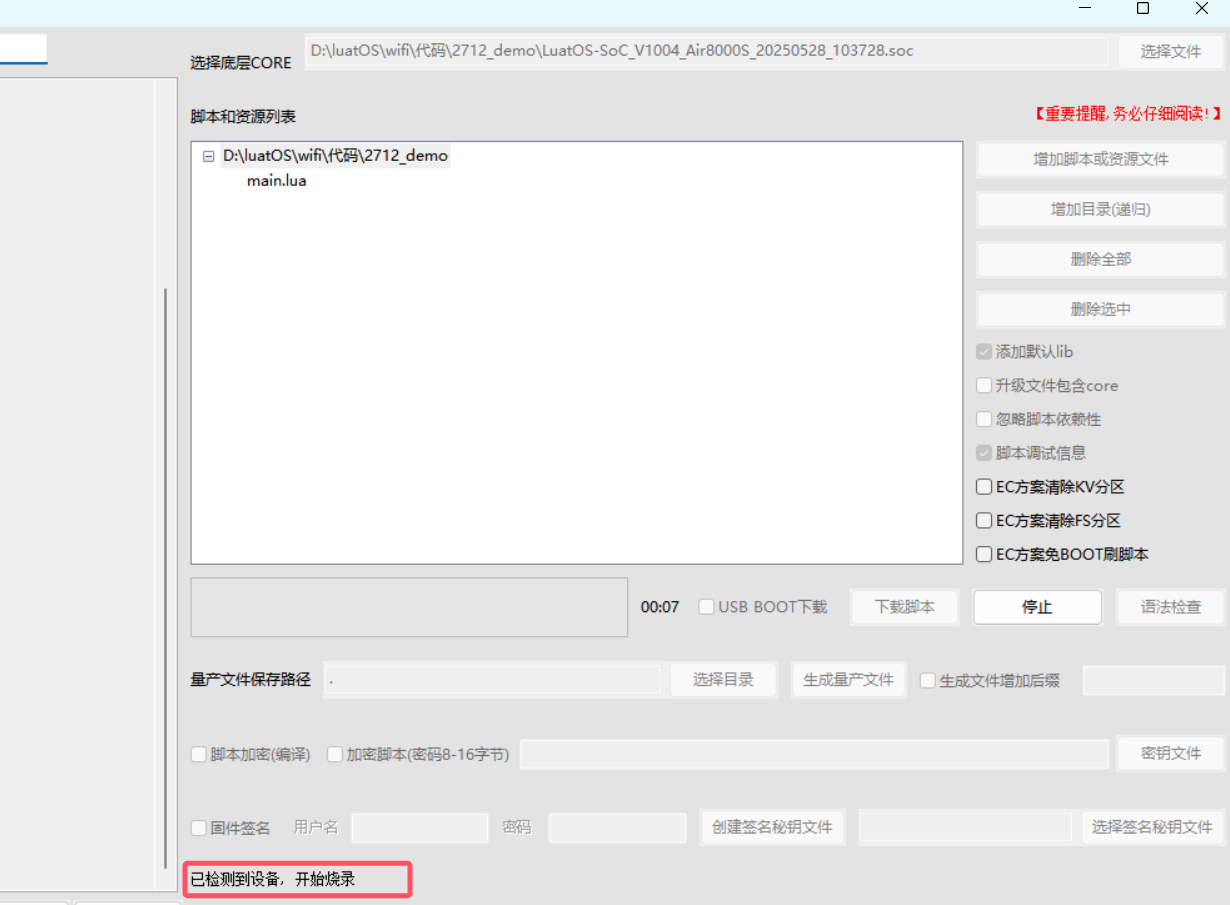

当界面下方显示“已检测到设备，开始烧录”字样时，按一下测试板的复位按键，开始下载，如下图所示。

五、充电 IC 寄存器说明

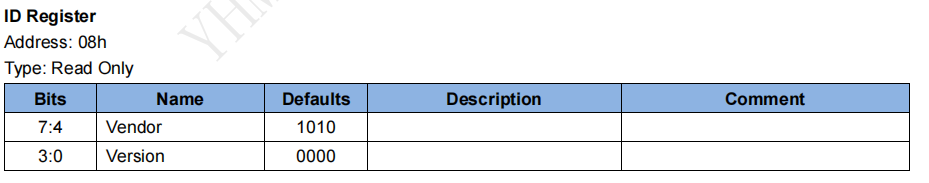

5.1 读取芯片 ID

读取芯片 ID，可以测试总线通信是否正常。

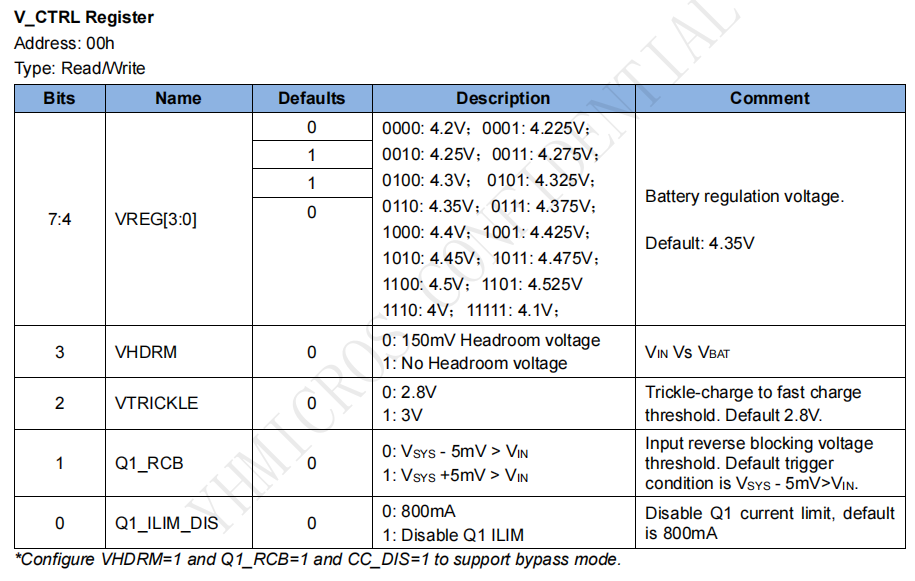

5.2 截止电压寄存器说明

默认截止电压为 4.35V

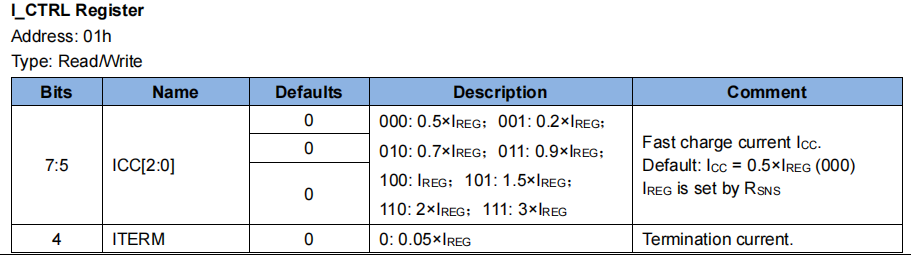

5.3 充电电流寄存器说明

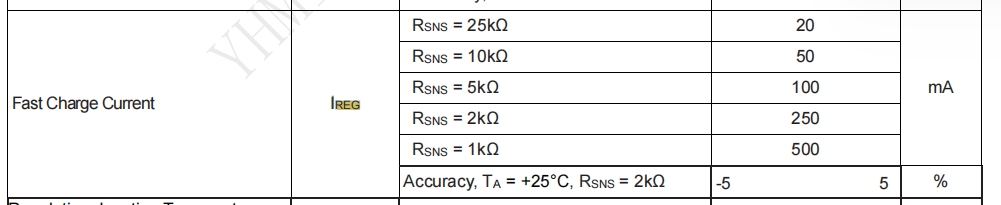

Air8000 工业引擎中 R SNS=1K。

默认充电电流 250mA 000

最大充电电流是 1500mA 111

六、代码示例介绍

6.1 Air8000 工业引擎充电 IC 通信测试

local gpio_pin = 24
gpio.setup(gpio_pin, 1, gpio.PULLUP)

sys.wait(1000)
local result, data = sensor.yhm27xx(gpio_pin, 0x04, 0x08)
sys.wait(200)
log.info("yhm27xxx", result, data)
if result == true and data ~= nil then
        log.info("yhm27xxx", "yhm27xx存在--")

6.2 Air8000 工业引擎充电 IC 截止电压设置

设置截止电压为 4.25V，系统默认为 4.35V。

-- 写入V_CTRL寄存器 设置成 4.25v
        result = sensor.yhm27xx(gpio_pin, 0x04, 0x00, 0x20)
        if result == true then
            sys.wait(200)
            result, data = sensor.yhm27xx(gpio_pin, 0x04, 0x00)
            log.info("yhm27xxx 写入V_CTRL成功：" , data, result)
        else
            log.info("yhm27xxx", "写入V_CTRL失败, ", result)
        end

6.3 Air8000 工业引擎充电 IC 充电电流监控读取

充电 IC 充电电流读取

result, data = sensor.yhm27xx(gpio_pin, 0x04, 0x01)
        log.info("yhm27xxx 0x01 读取数据为：" , data, result)

充电 IC 充电电流设置，如果需要调整充电电流，可以参考如下代码。

默认充电电流 250mA 0x00 ，下面代码设置充电电流为 500mA 0x40。

-- 写入寄存器 充电电流设置成 500mA
        result = sensor.yhm27xx(gpio_pin, 0x04, 0x01, 0x40)
        if result == true then
            sys.wait(200)
            result, data = sensor.yhm27xx(gpio_pin, 0x04, 0x01)
            log.info("yhm27xxx 写入**I_CTRL**成功：" , data, result)
        else
            log.info("yhm27xxx", "写入**I_CTRL**失败, ", result)
        end

七、结果验证

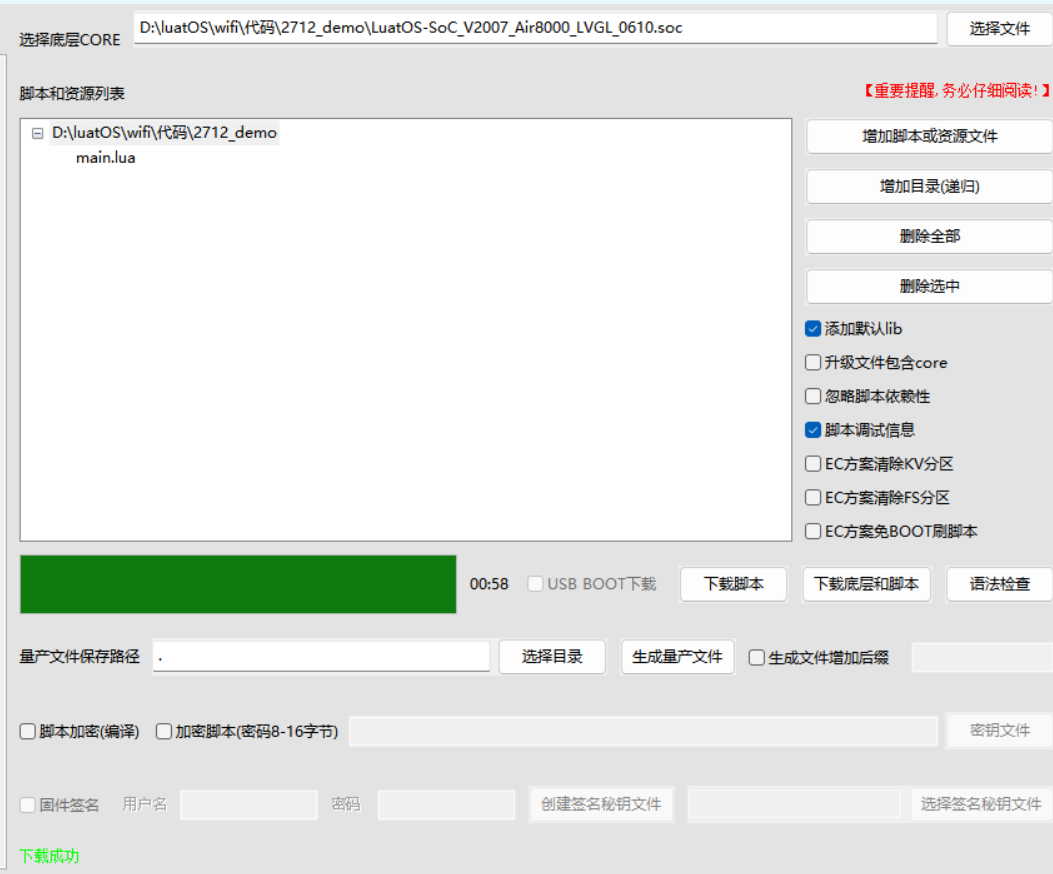

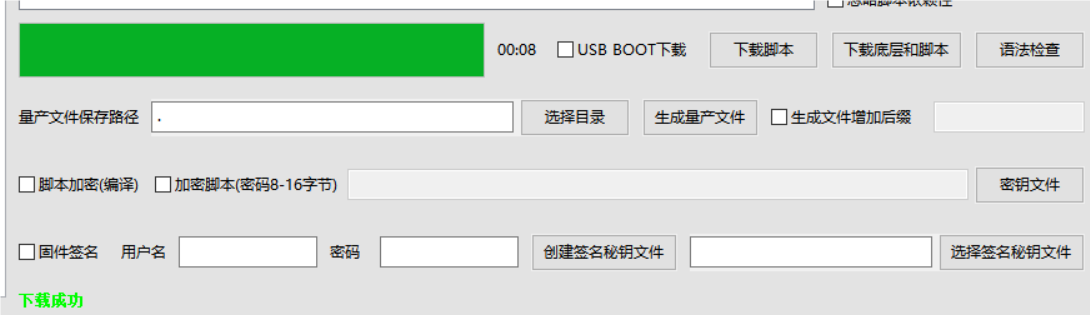

7.1 下载成功界面

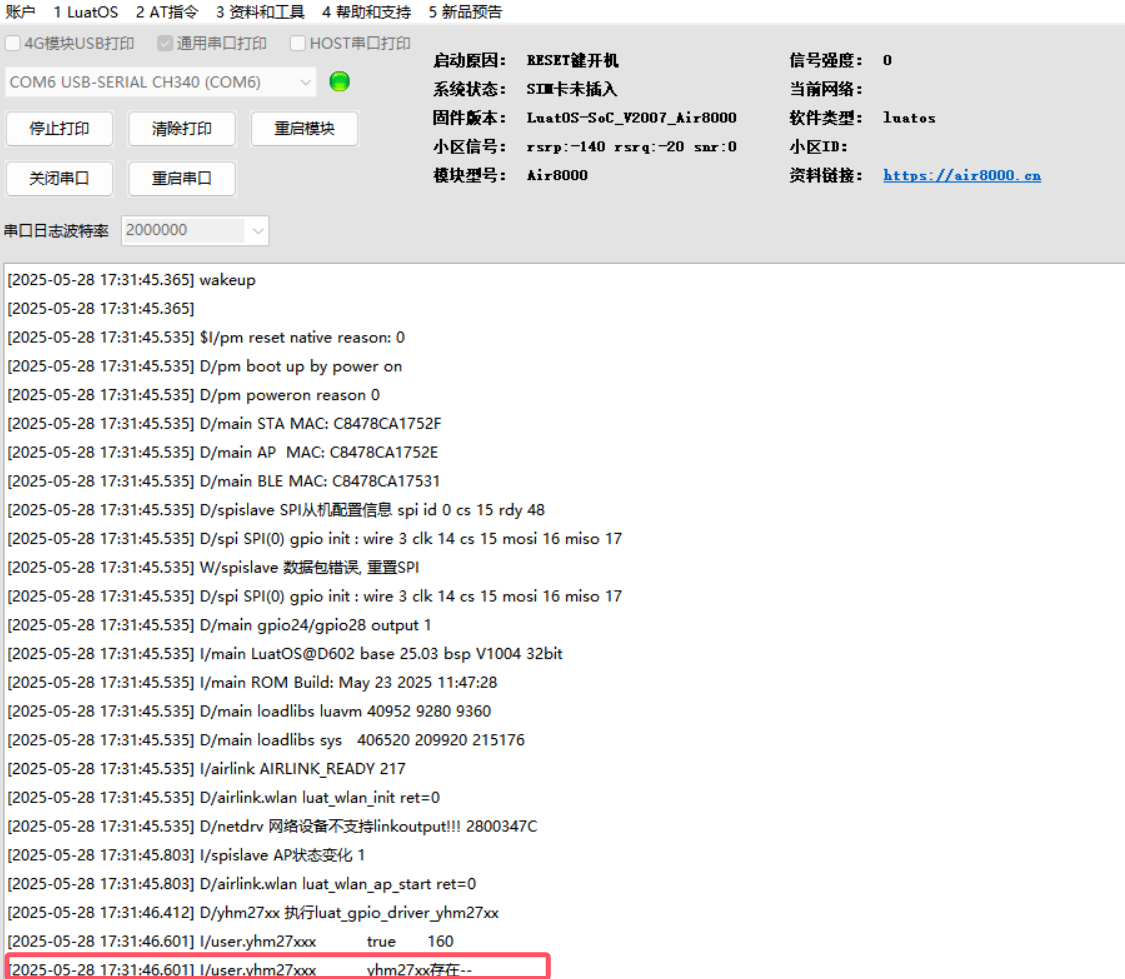

7.2 充电 IC 通信测试成功

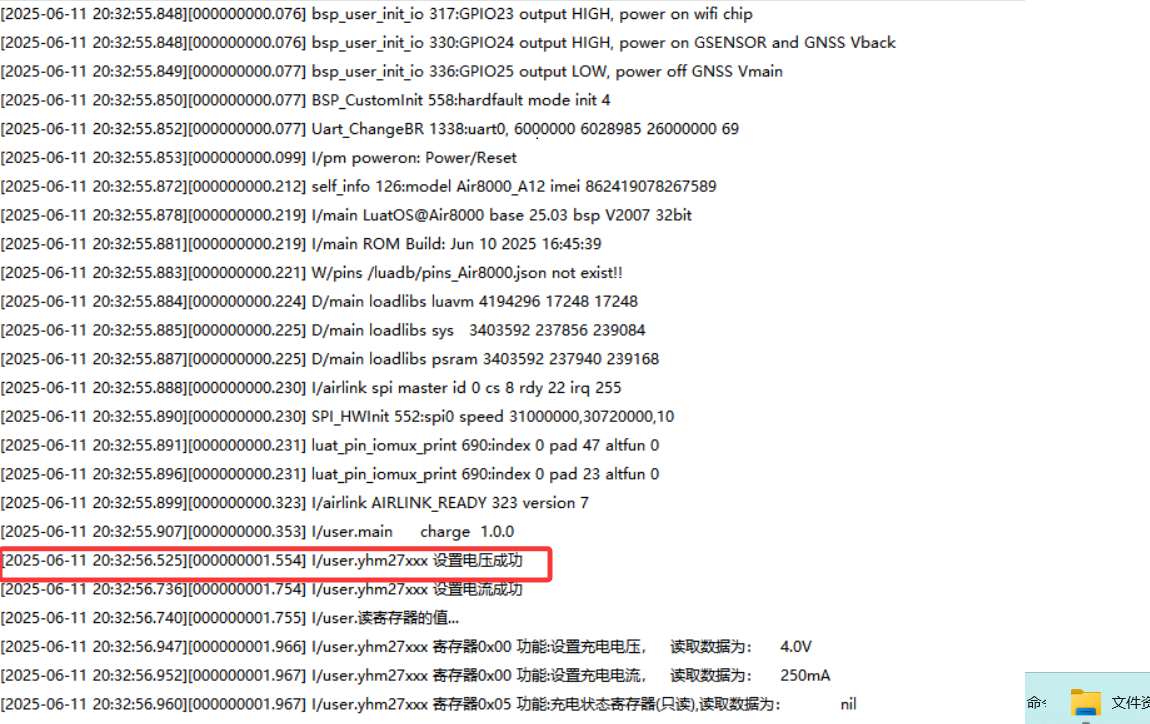

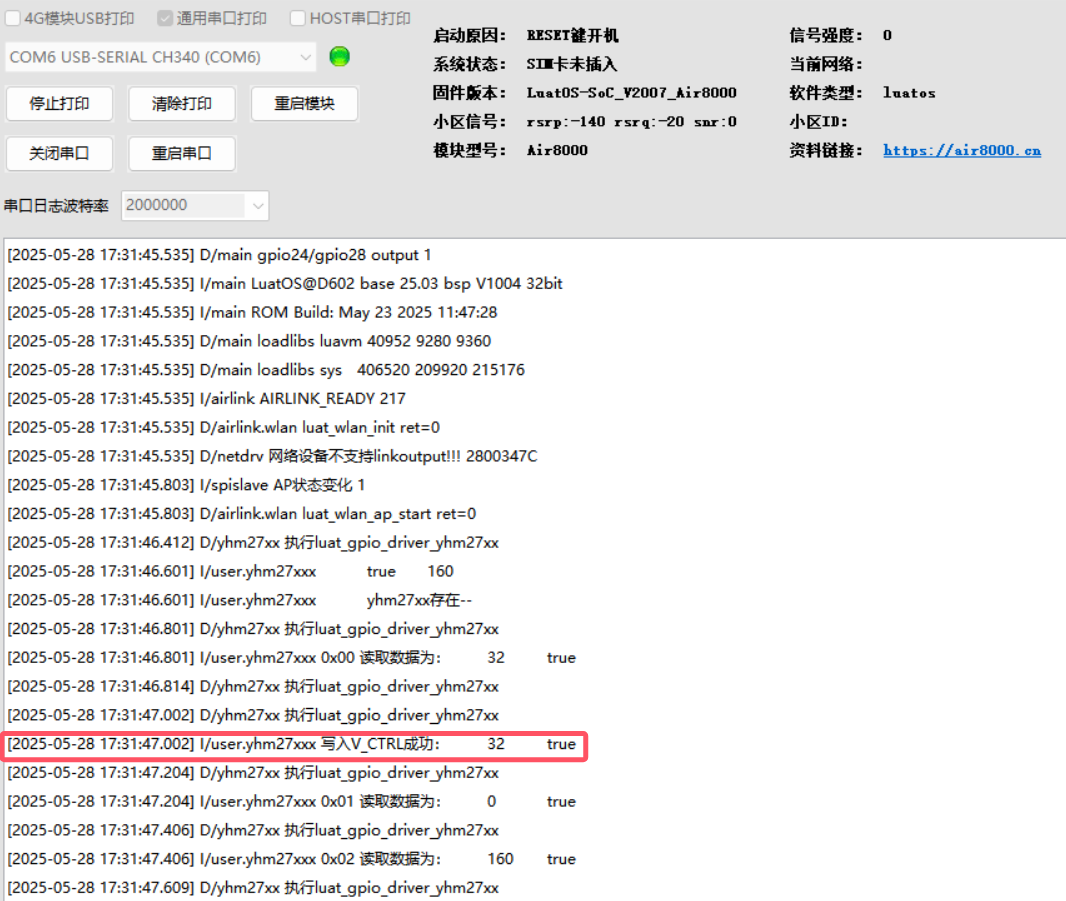

7.3 充电 IC 截止电压设置日志

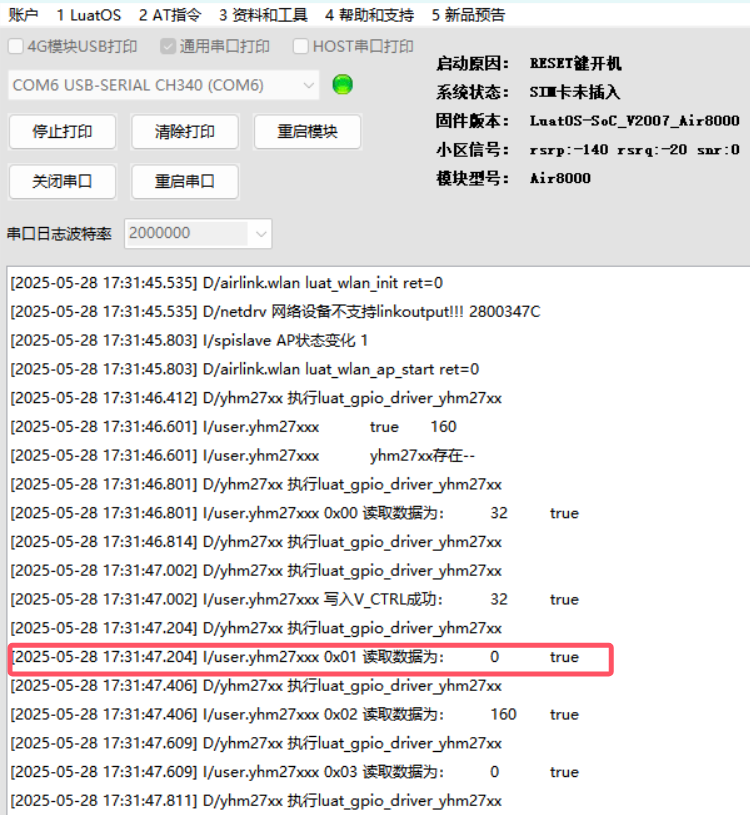

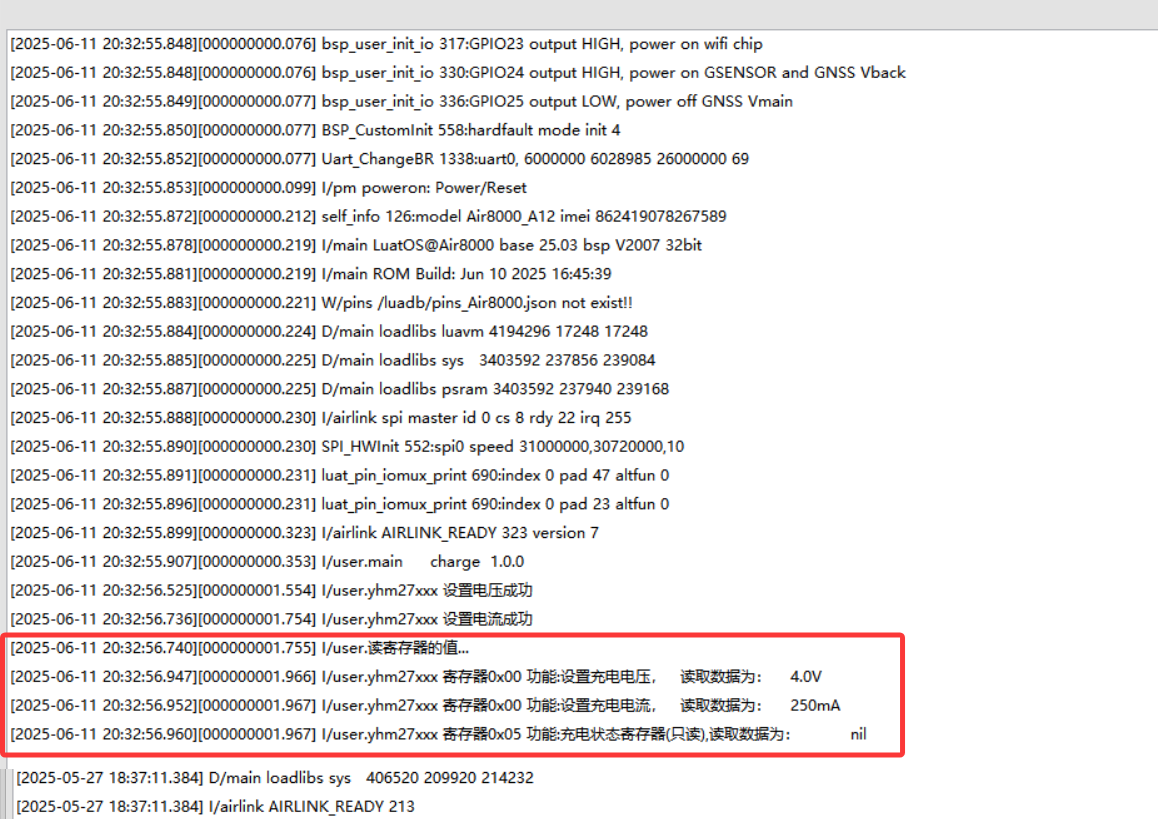

7.4 充电电流监控读取日志

八、总结

Air8000 工业引擎的充电 IC 支持可编程设置充电截止电压和充电电流，并提供实时状态监控，适用于灵活的工业充电管理需求。
