03 AirSHT30_1000

作者：沈园园

一、AirSHT30_1000 概述

AirSHT30_1000 是合宙推出的一款I2C接口的SHT30温湿度传感器配件板，其中：

I2C接口；
适用于Air780E系列/Air8000系列/Air8101系列/Air6101系列；

二、演示功能概述

AirSHT30_1000是合宙设计生产的一款I2C接口的SHT30温湿度传感器配件板；

本demo演示的核心功能为：

Air8000核心板+AirSHT30_1000配件板，每隔1秒读取1次温湿度数据；

三、准备硬件环境

1、Air8000核心板一块

2、TYPE-C USB数据线一根

3、AirSHT30_1000配件板

4、母对母的杜邦线4根

5、Air8000核心板和数据线的硬件接线方式为

Air8000核心板通过TYPE-C USB口连接TYPE-C USB 数据线，数据线的另外一端连接电脑的USB口；
核心板正面的供电/充电拨动开关拨到供电一端；
核心板背面的 USB ON/USB OFF 拨动开关拨到USB ON一端；

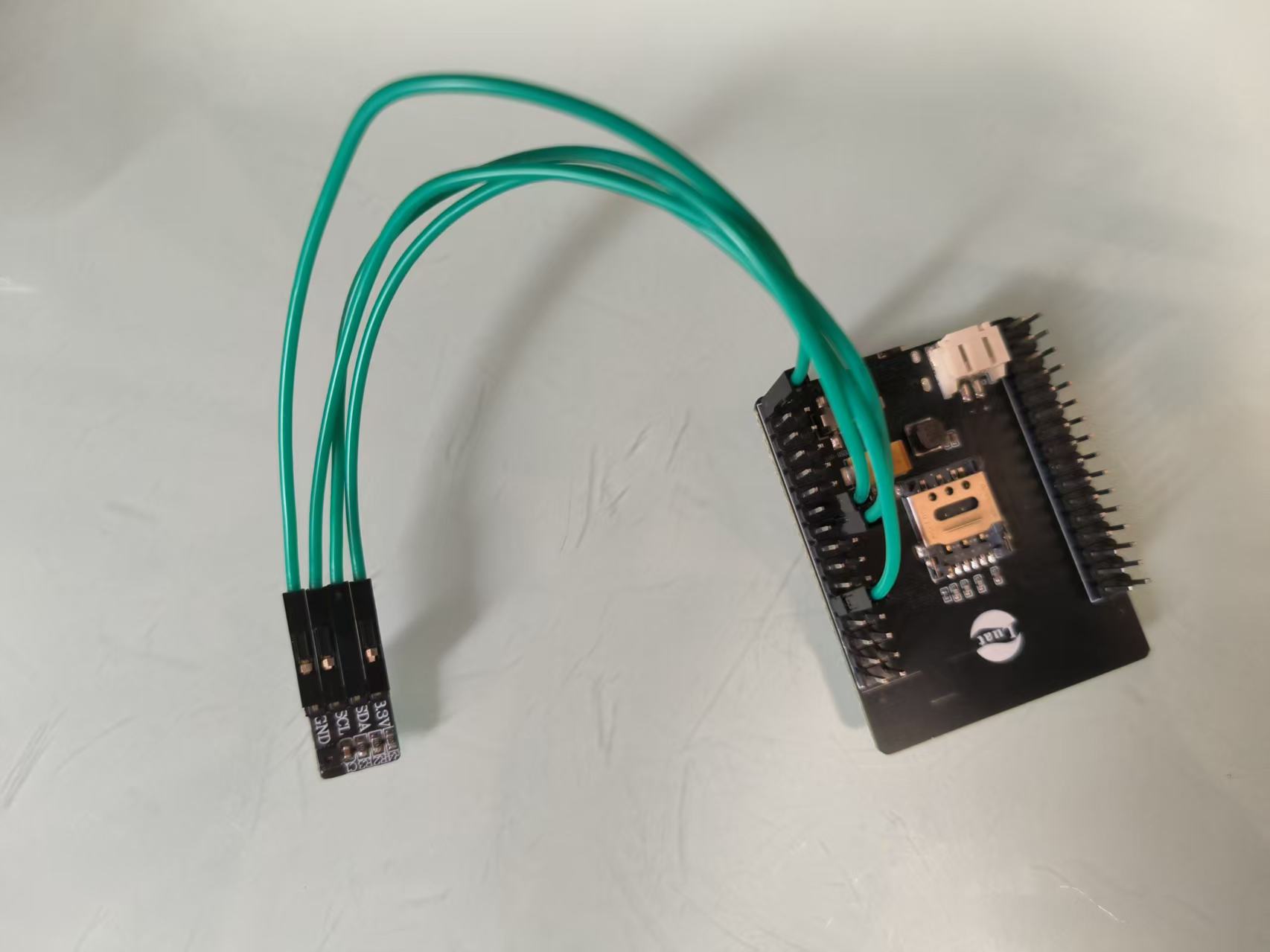

Air8000核心板和AirSHT30_1000配件板的硬件接线方式为

Air8000核心板	AirVOC_1000配件板
VDD_EXT	3V3
GND	GND
I2C1_SDA	SDA
I2C1_SCL	SCL

四、准备软件环境

4.1 软件环境

在开始实践本示例之前，先筹备一下软件环境：

1、烧录工具：Luatools 下载调试工具

2、内核固件：Air8000 最新版本的内核固件

3、脚本文件：https://gitee.com/openLuat/LuatOS/tree/master/module/Air8000/demo/accessory_board/AirSHT30_1000

4、lib脚本文件：使用Luatools烧录时，勾选添加默认lib 选项，使用默认lib脚本文件

准备好软件环境之后，接下来查看如何烧录项目文件到Air8000核心板，将本篇文章中演示使用的项目文件烧录到Air8000核心板中。

4.2 API 介绍

I2C库：https://docs.openluat.com/osapi/core/i2c/

五、程序结构

AirSHT30_1000/
│── main.lua
│── sht30_app.lua
│── AirSHT30_1000.lua
│── readme.md

5.1 文件说明

main.lua：主程序入口文件。
sht30_app.lua：每隔1秒读取一次温湿度数据。
AirSHT30_1000.lua：AirSHT30_1000驱动文件。

六、代码详解

6.1 main.lua

主程序文件 main.lua 是整个项目的入口点。它负责初始化系统环境。

6.2 sht30_app.lua

每隔1秒读取一次温湿度数据。

6.2.1 每隔1秒读取一次温湿度数据

--每隔1秒读取一次温湿度数据
local function read_sht30_task_func()

    --打开sht30硬件
    air_sht30.open(1)

    while true do
        --读取温湿度数据
        local temprature, humidity = air_sht30.read()

        --读取成功
        if temprature then
            -- 打印输出结果（保留2位小数）
            log.info("read_sht30_task_func", "temprature", string.format("%.2f ℃", temprature))
            log.info("read_sht30_task_func", "humidity", string.format("%.2f %%RH", humidity))
        --读取失败
        else
            log.error("read_sht30_task_func", "read error")
        end

        --等待1秒
        sys.wait(1000)
    end

    --关闭sht30硬件
    air_sht30.close()
end

6.3 AirSHT30_1000.lua

AirSHT30_1000驱动配置文件。

6.3.1 计算数据表data中所有数据元素的crc8校验值

-- 计算数据表data中所有数据元素的crc8校验值
local function crc8(data)
    local crc = 0xFF
    for i = 1, #data do
        crc = bit.bxor(crc, data[i])
        for j = 1, 8 do
            crc = crc * 2
            if crc >= 0x100 then
                crc = bit.band(bit.bxor(crc, 0x31), 0xff)
            end
        end
    end
    return crc
end

6.3.2 打开AirSHT30_1000

--打开AirSHT30_1000；

--i2c_id：number类型；
--        主机使用的I2C ID，用来控制AirSHT30_1000；
--        取值范围：仅支持0和1；
--        如果没有传入此参数，则默认为0；

--返回值：成功返回true，失败返回false
function AirSHT30_1000.open(i2c_id)
    --如果i2c_id为nil，则赋值为默认值0
    if i2c_id==nil then i2c_id=0 end

    --检查参数的合法性
    if not (i2c_id == 0 or i2c_id == 1) then
        log.error("AirSHT30_1000.open", "invalid i2c_id", i2c_id)
        return false
    end

    AirSHT30_1000.i2c_id = i2c_id

    --初始化I2C
    if i2c.setup(i2c_id, i2c.FAST) ~= 1 then
        log.error("AirSHT30_1000.open", "i2c.setup error", i2c_id)
        return false
    end

    return true
end

6.3.3 读取温湿度数据

--返回值：失败返回false；
--       成功返回两个值，第一个为摄氏温度值（number类型，例如23.6表示23.6摄氏度），第二个为百分比湿度值（number类型，例如67表示67%的湿度）
function AirSHT30_1000.read()

    -- 发送启动测量命令（高精度）
    i2c.send(AirSHT30_1000.i2c_id, slave_addr, {0x24, 0x00})

    -- 等待测量完成（SHT30高精度测量需~15ms）
    sys.wait(20)

    -- 读取6字节数据（温度高/低 + CRC，湿度高/低 + CRC）
    local data = i2c.recv(AirSHT30_1000.i2c_id, slave_addr, 6)

    -- 如果没有读取到6字节数据
    if type(data)~="string" or data:len()~=6 then
        log.error("AirSHT30_1000.read", "i2c.recv error")
        return false
    end

    -- log.info("AirSHT30_1000.read", data:toHex())

    --如果校验值正确
    if crc8({data:byte(1), data:byte(2)}) == data:byte(3) and crc8({data:byte(4), data:byte(5)}) == data:byte(6) then
        -- 提取原始温度值
        local temp_raw = (data:byte(1) << 8) | data:byte(2)
        -- 提取原始湿度值
        local hum_raw = (data:byte(4) << 8) | data:byte(5)

        -- 转换为实际值（根据SHT30数据手册公式）
        local temprature = (-45 + 175 * temp_raw / 65535.0)
        local humidity = (100 * hum_raw / 65535.0)

        -- 打印输出结果（保留2位小数）
        -- log.info("AirSHT30_1000.read", "temprature", string.format("%.2f ℃", temprature))
        -- log.info("AirSHT30_1000.read", "temprature", string.format("%.2f %%RH", humidity))

        return temprature, humidity
    else
        log.error("AirSHT30_1000.read", "crc error", i2c_id)
        return false
    end
end

6.3.4 关闭AirSHT30_1000

--关闭AirSHT30_1000

--返回值：成功返回true，失败返回false
function AirSHT30_1000.close()
    --close接口没有返回值，理论上不会关闭失败
    i2c.close(AirSHT30_1000.i2c_id)

    return true
end

七、运行结果展示

通过观察Luatools的运行日志，每隔1秒出现一次类似于下面的打印，就表示测试正常：

[2025-09-23 14:56:38.486][000000007.559] I/user.read_sht30_task_func temprature 27.13 ℃
[2025-09-23 14:56:38.486][000000007.559] I/user.read_sht30_task_func humidity 70.86 %RH

八、总结

通过本章内容的学习，你可以学习到Air8000核心板+AirSHT30_1000配件板，通过I2C读取温湿度数据的应用。
