低功耗应用指南

一、低功耗模式概述

1.1 背景说明

1.低功耗是合宙工业引擎最重要的特性之一；

2.合宙 Air8000 工业引擎有三种功耗模式，分别有各自的特点；

3.合宙 Air8000 工业引擎优异的低功耗表现，既有硬件设计的加持，也有软件协议算法的帮助；

4.不同的应用场景，按需选择不同的合宙 Air8000 工业引擎功耗模式，以及三种功耗模式之间的相互转换；

5.除实验室数据外，合宙更关注实网环境下的功耗表现，呈现给用户的效果更多以实网在线表现为准；

1.2 功耗模式

合宙低功耗模组三种功耗模式

	常规模式	低功耗模式	PSM+ 模式
4G 在线状态	在线，长连接	在线，长连接	离线，飞行模式
CPU 主频	满频	降频	降频
定时器唤醒	支持	支持	支持
中断唤醒	响应一切中断形式,比如WAKEUP/PWRKEY/GPIO中断等	只能通过WAKEUP/PWRKEY唤醒	只能通过WAKEUP/PWRKEY唤醒
串口唤醒	支持	支持，唤醒时波特率需先设置为 9600bps	支持，唤醒时波特率需先设置为 9600bps
服务器 4G 唤醒	支持，1 秒内	支持，1 秒内	不支持
上行发送	1 秒内响应	1 秒内响应	3 秒内响应
VDD_EXT 电源输出状态	保持输出	不能保持输出，也不能保持关闭，间歇性输出状态	不能保持输出，也不能保持关闭，间歇性输出状态
所有 GPIO 管脚是否可以控制输出电平	可以	不可以	不可以
常规 GPIO 管脚是否可以保持电平	可以	不可以	不可以
特殊 AGPIO 管脚是否可以保持电平	可以	可以	可以
RAM 供电及唤醒后软件运行状态	RAM 供电，正常工作，满血状态	RAM 供电，唤醒后保持原状态运行	RAM 掉电，唤醒后程序从初始状态运行(PSM+ 状态前运行数据丢失)
典型功耗表现	较低(5.6mA)	均衡(1.05mA)	极低(30uA)
测试环境：1)Air8000，供电电压 3.8V，移动网络，RSRP 值-88 附近，心跳间隔 5 分钟，心跳数据 100Byte，TCP 协议，合宙 netlab 服务器([https://netlab.luatos.com/](https://netlab.luatos.com/))；

更多说明：

1.3 三种功耗模式简捷定义

1）常规模式；

网络在线状态，随时响应服务器命令，CPU 满频运行，外设功能全部可用，比如，所有 GPIO 电平都可以控制；

2）低功耗模式；

网络在线状态，随时响应服务器命令，CPU 降频运行，外设功能部份可用，比如，仅有 AGPIO 可以保持电平；

3）PSM+ 模式；

网络离线状态，无法响应服务器命令，CPU 降频运行，外设功能部份可用，比如，仅有 AGPIO 可以保持电平；

1.4 关于 GPIO 的相关说明

合宙 Air8000工业引擎系列在"低功耗模式/PSM+ 模式"下不同 GPIO 的功能表现不一致，请务必根据产品定义所需严谨选择，避免改版；

根据不同 GPIO 在"低功耗模式/PSM+ 模式下"的不同表现，可以将 GPIO 分为四类：

AGPIO，有些文档中有时也会被写为 AON_GPIO，AlwaysON，一直保持的意思；低功耗模式下既可以保持输出高，也可以保持输出低，但不能高低变换；
AGPIOWU，也可以写为 AON_GPIO_WAKEUP，既能在低功耗模式下输出保持(输出高低都可以，但不能高低变换)，也可以在低功耗模式下作为中断；
WAKEUP，仅能作为输入，低功耗模式下可以作为中断；
普通 GPIO，低功耗模式下既不能保持输出高，也不能保持输出低；

不需要低功耗，希望模块一直保持正常状态的，可以使用第一种 "常规模式"，该模式下，CPU 正常工作，所有外设均可启用

电池供电，和服务器之间是长链接，又希望降低功耗的，可以使用第二种"低功耗模式"，该模式下，CPU 自动降频，RAM 保持供电，定时器(sys.timerStart/sys.wait/sys.timerLoopStart)/网络事件/IO 中断均可自动唤醒，普通 GPIO 掉电,外设驱动掉电，AON_GPIO 保持电平唤醒后程序继续运行

电池供电，和服务器之间不需要保持长连接，仅仅需要间隔几小时甚至几天才发一次数据给服务器，希望电池待机时间更久一些的，可以使用第三种"PSM+"模式，该模式下 CPU 自动降频，RAM 掉电, 保留 RAM 也掉电，普通 GPIO 掉电,外设驱动掉电，AON_GPIO 保持休眠前的电平，dtimer 定时器(深度休眠时使用的定时器,与普通 sys.timer 定时器不同)可唤醒，wakeup 脚可唤醒，唤醒后程序从头运行，休眠前的运行时数据全丢(部分重要数据可以使用 fskv 库存在 flash 中，实现掉电不丢失)

二、演示功能概述

本文将给大家讲解 Air8000 三种功耗模式与对应的效果演示。

三、准备硬件环境

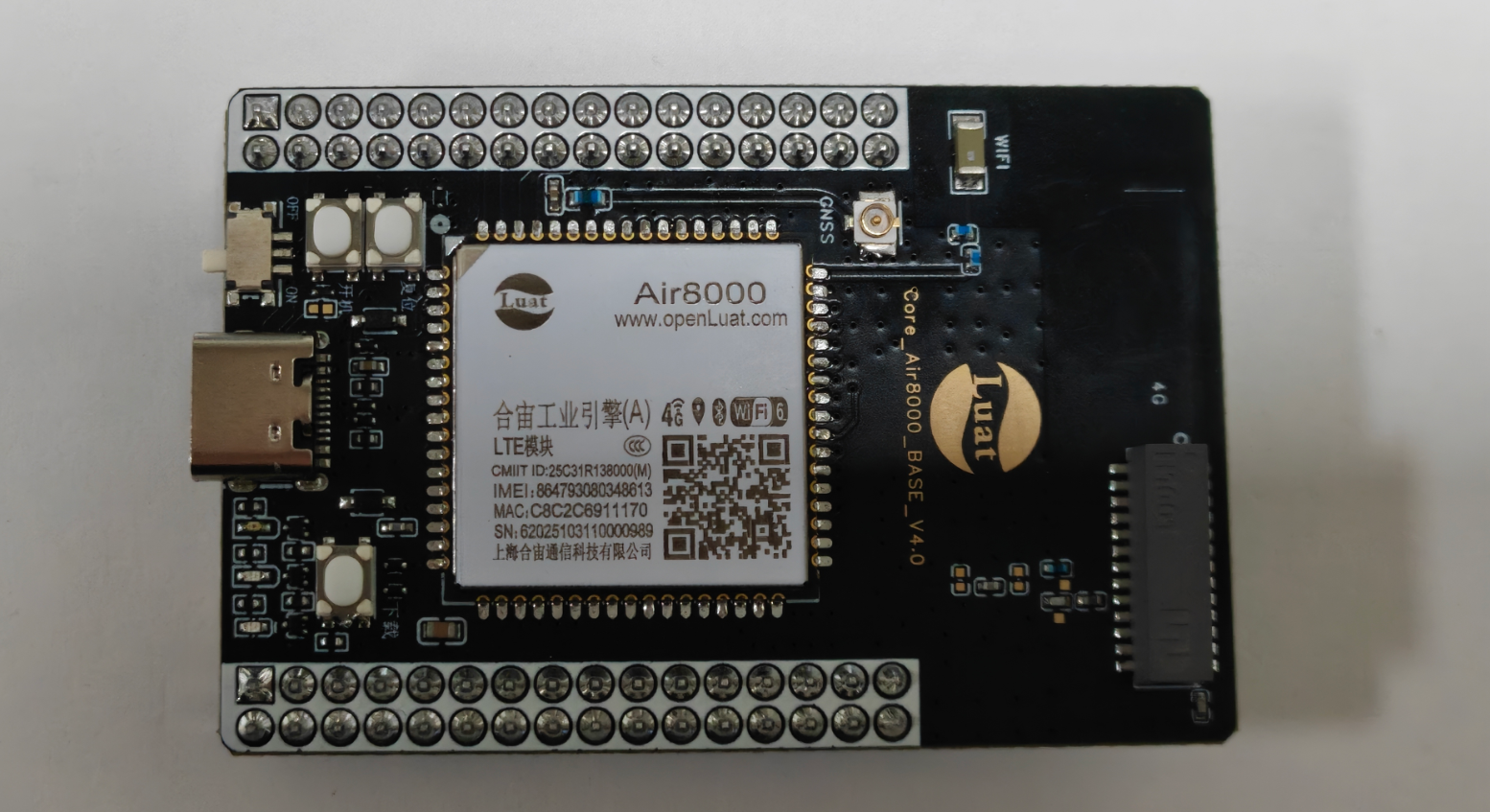

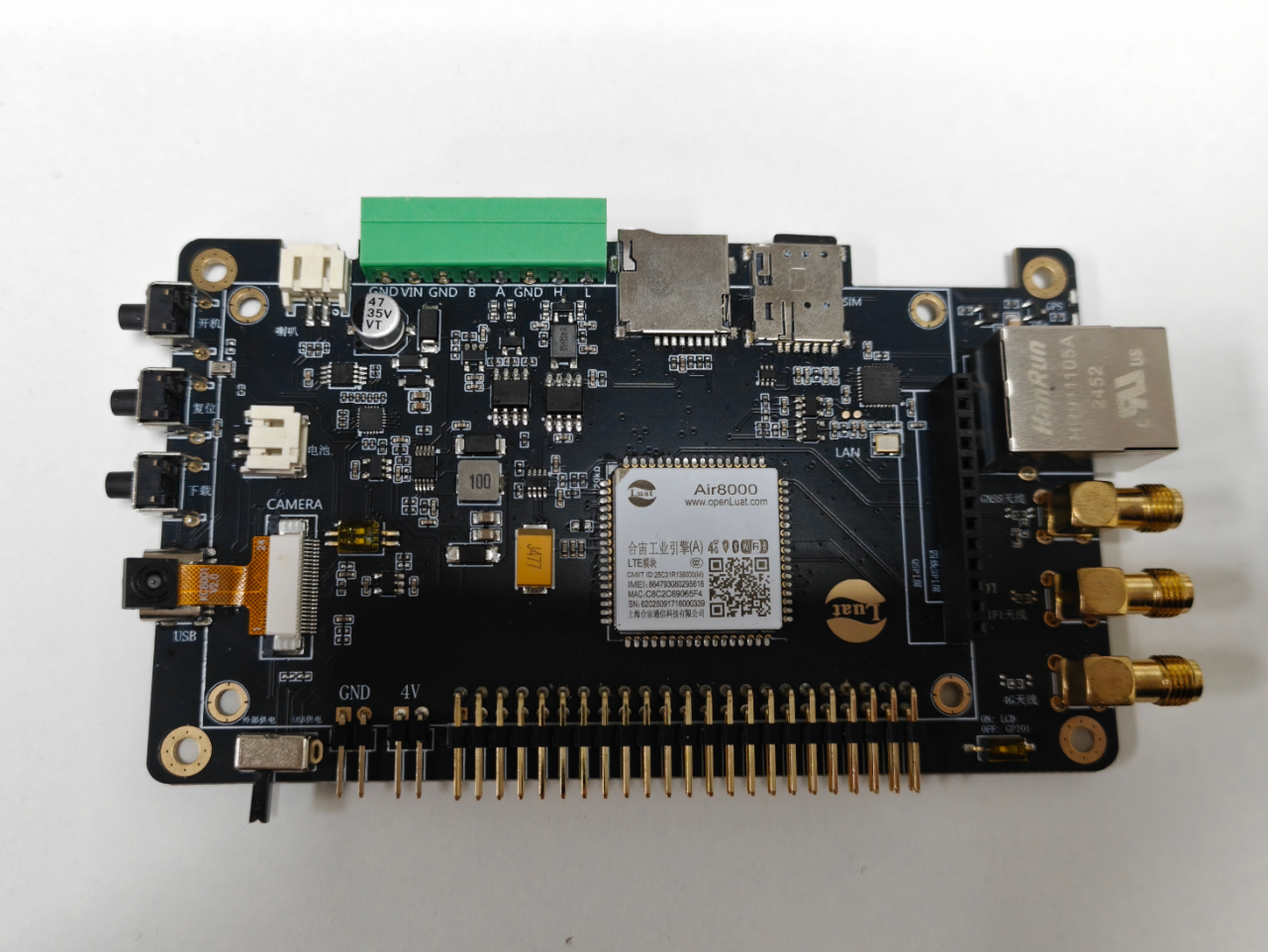

3.1 Air8000 核心板

淘宝购买链接：Air8000 核心板淘宝购买链接；

核心板使用教程参考：Air8000 核心板使用说明

3.2 可调电源

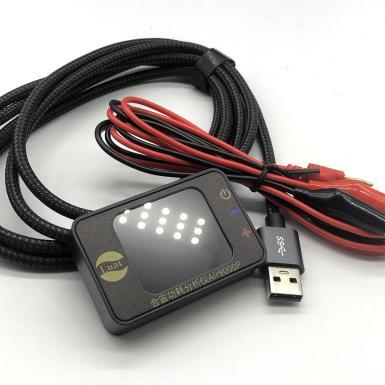

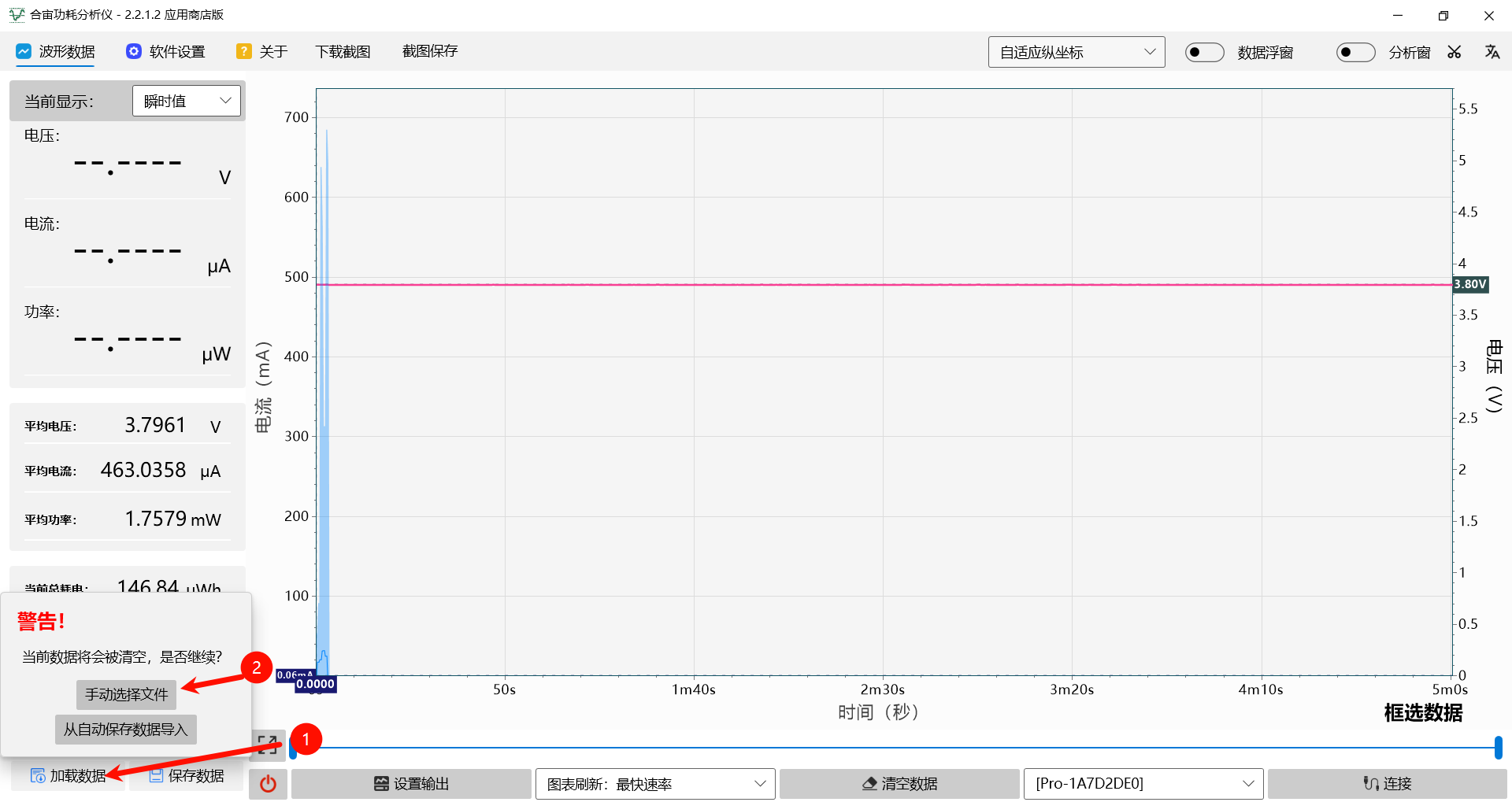

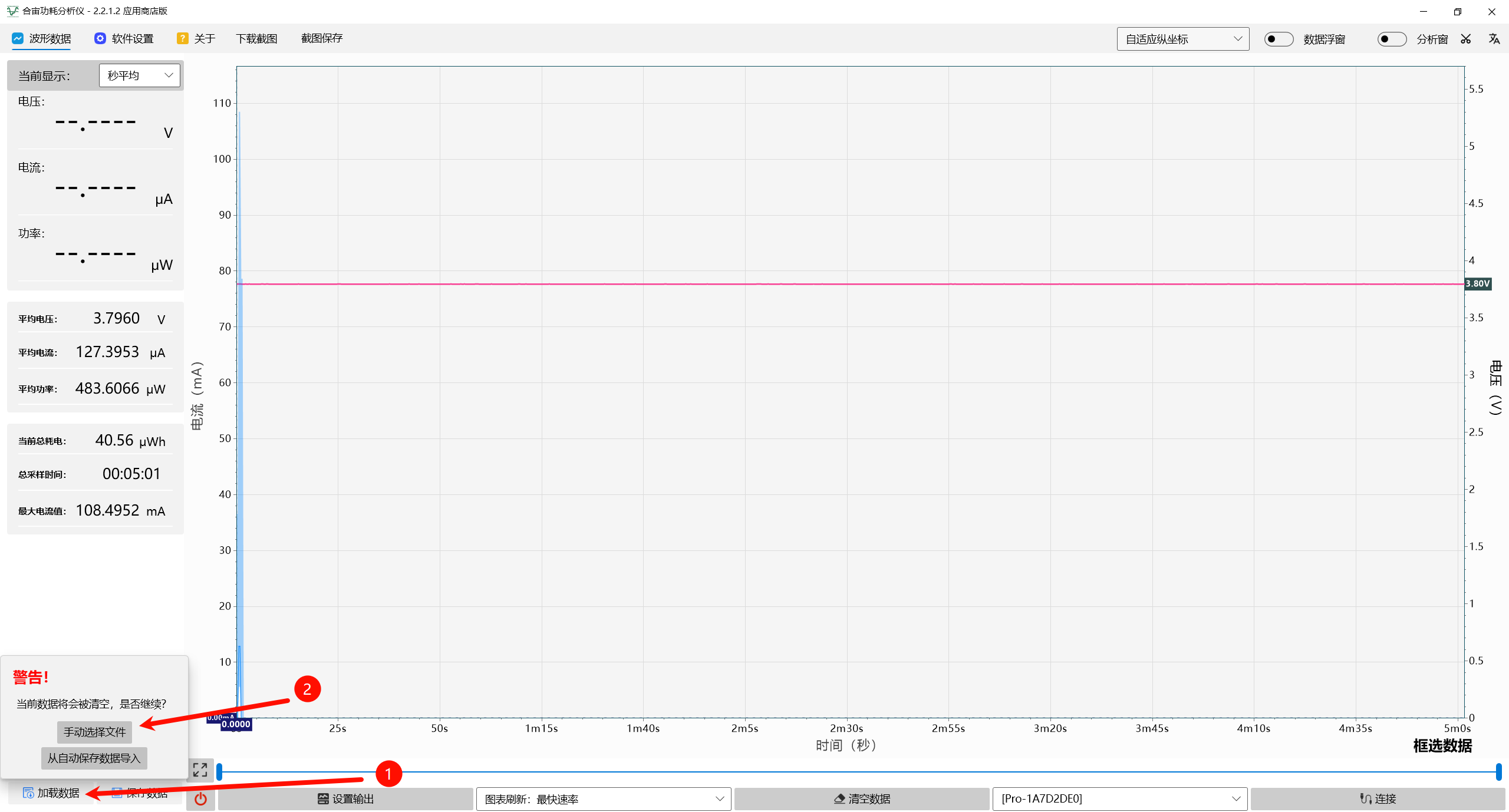

合宙功耗分析仪 Air9000P——合宙自研的一款功能齐全、稳定可靠、支持 PC 端软件的小型手持式高精度功耗测试仪表（电流范围 0~2A，最小分辨率 0.1μA；电压范围 0~5V，最小分辨率 1mV；硬件采样率 100KHz，PC 端软件采样率 10KHz）。合宙功耗分析仪 Air9000P 对于小电流的抓取能力及其对功耗数据的统计分析，尤其适合电池供电产品的动态功耗测试，可解决各类场景下的低功耗产品测试难题。

合宙功耗分析仪详细介绍链接：www.hezhouyibiao.com

3.3 组装硬件环境

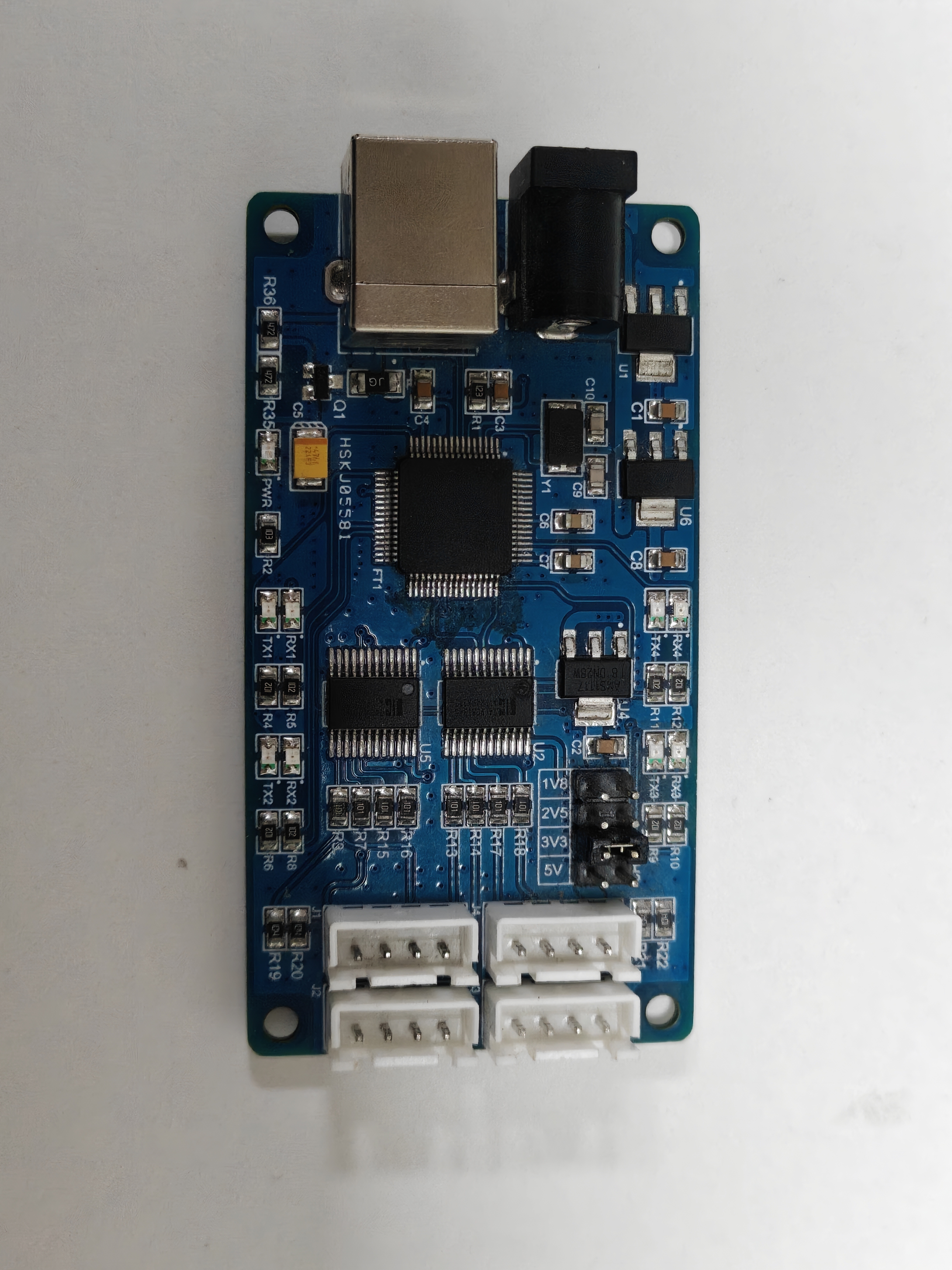

参考：硬件环境清单第二章节内容，准备以及组装好硬件环境。

四、准备软件环境

在开始实践本示例之前，先筹备一下软件环境：

Luatools 工具；

2.内核固件文件（底层 core 固件文件）：LuatOS-SoC_V2006_Air8000_VOLTE.soc；参考项目使用的内核固件；

3.luatos 需要的脚本和资源文件

gitee 下载地址：低功耗模式测试脚本

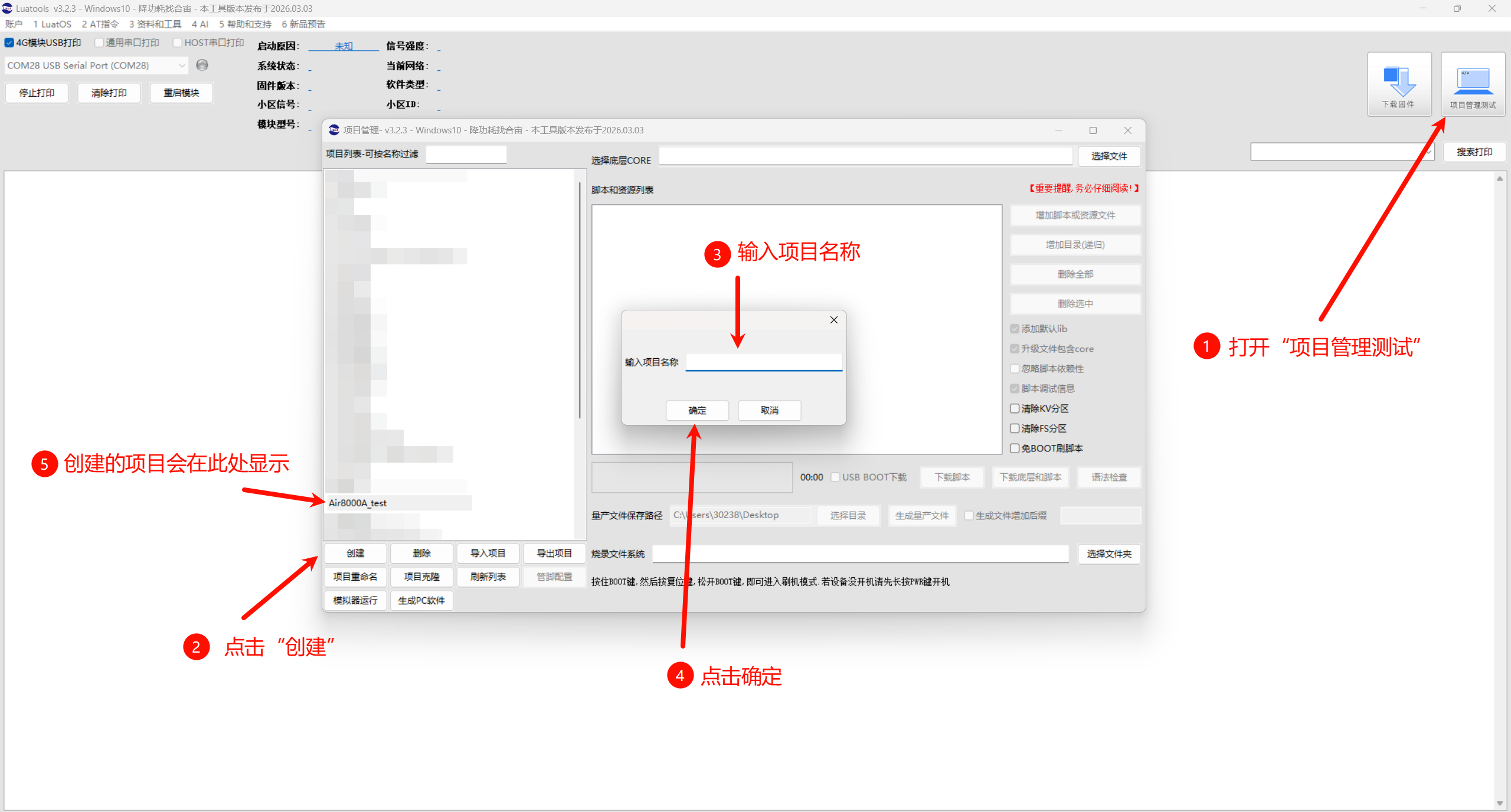

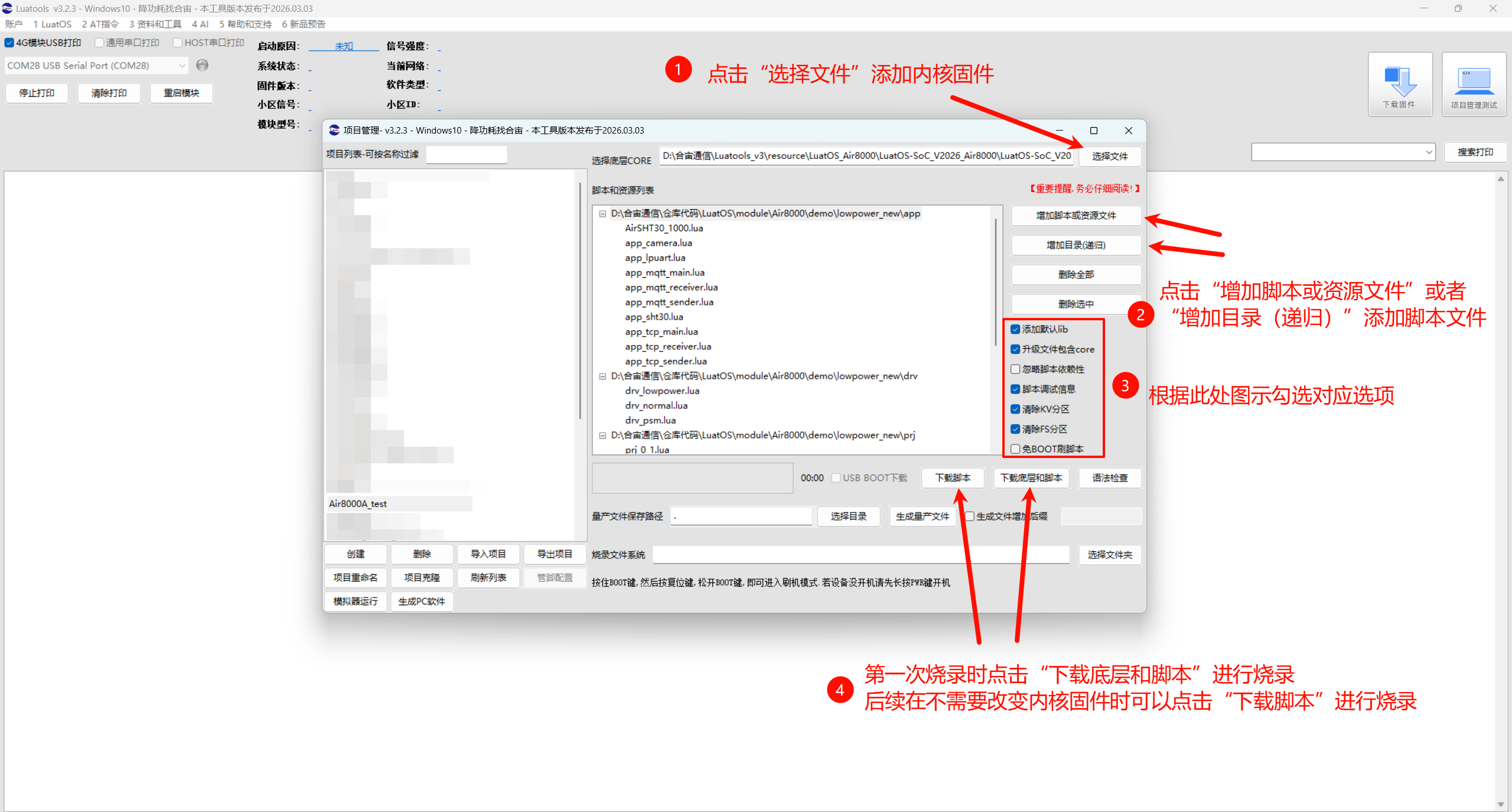

准备好软件环境之后，接下来查看如何烧录项目文件到 Air8000 核心板，将本篇文章中演示使用的项目文件烧录到 Air8000 核心板中。

五、软硬件资料

5.1 硬件设计资料

硬件可以参考这里硬件参考设计

5.2 软件设计资料

5.2.1 软件 API 接口

pm 库以及 mobile.scell()接口

六、功耗模式简介

前面已经介绍过三种功耗模式了，这里就不再做过多重复解释了

6.1 常规模式简介

顾名思义，常规模式为模块不考虑功耗时处于的状态。

6.1.1 代码示例

测试 demo 链接

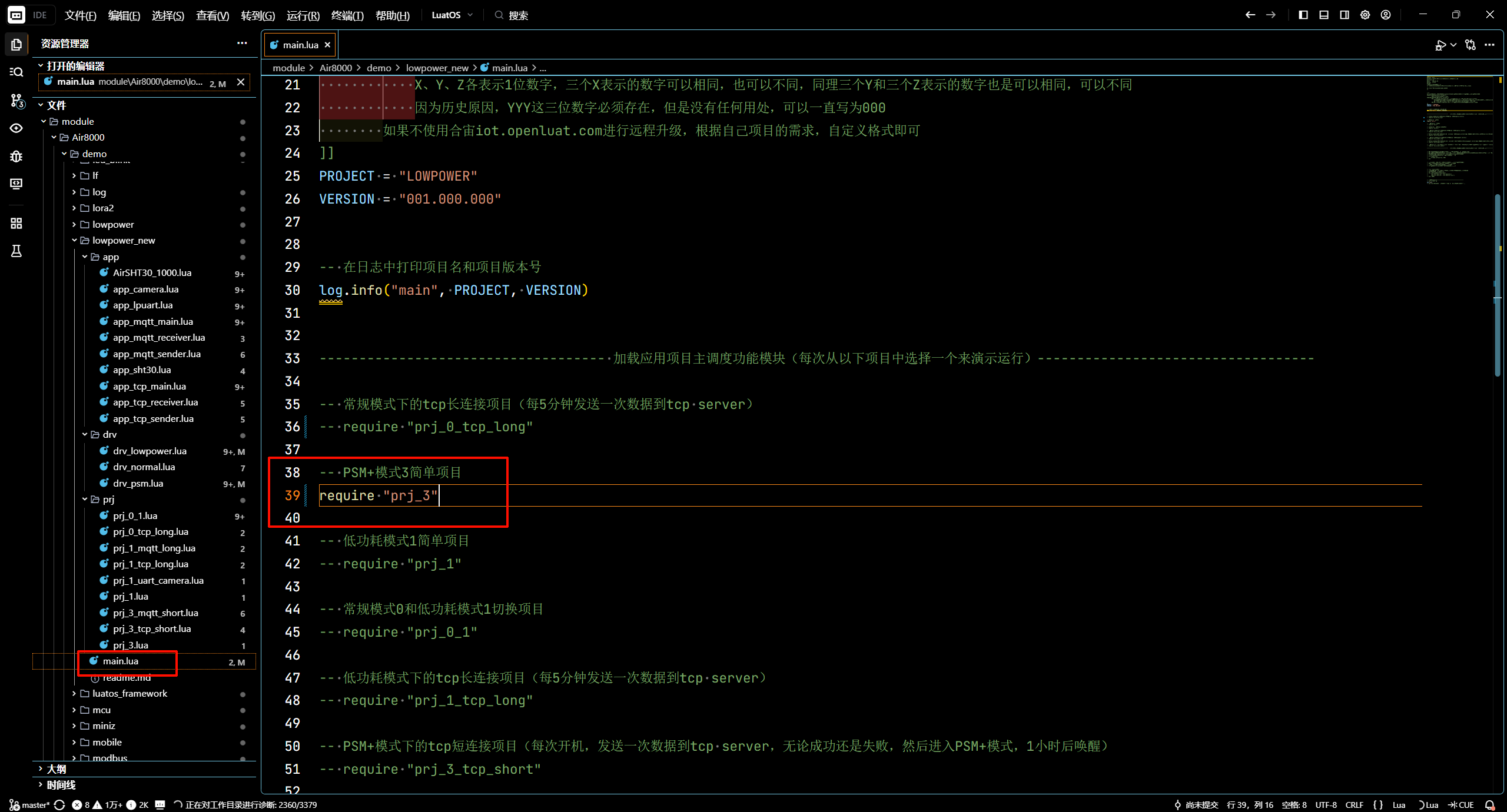

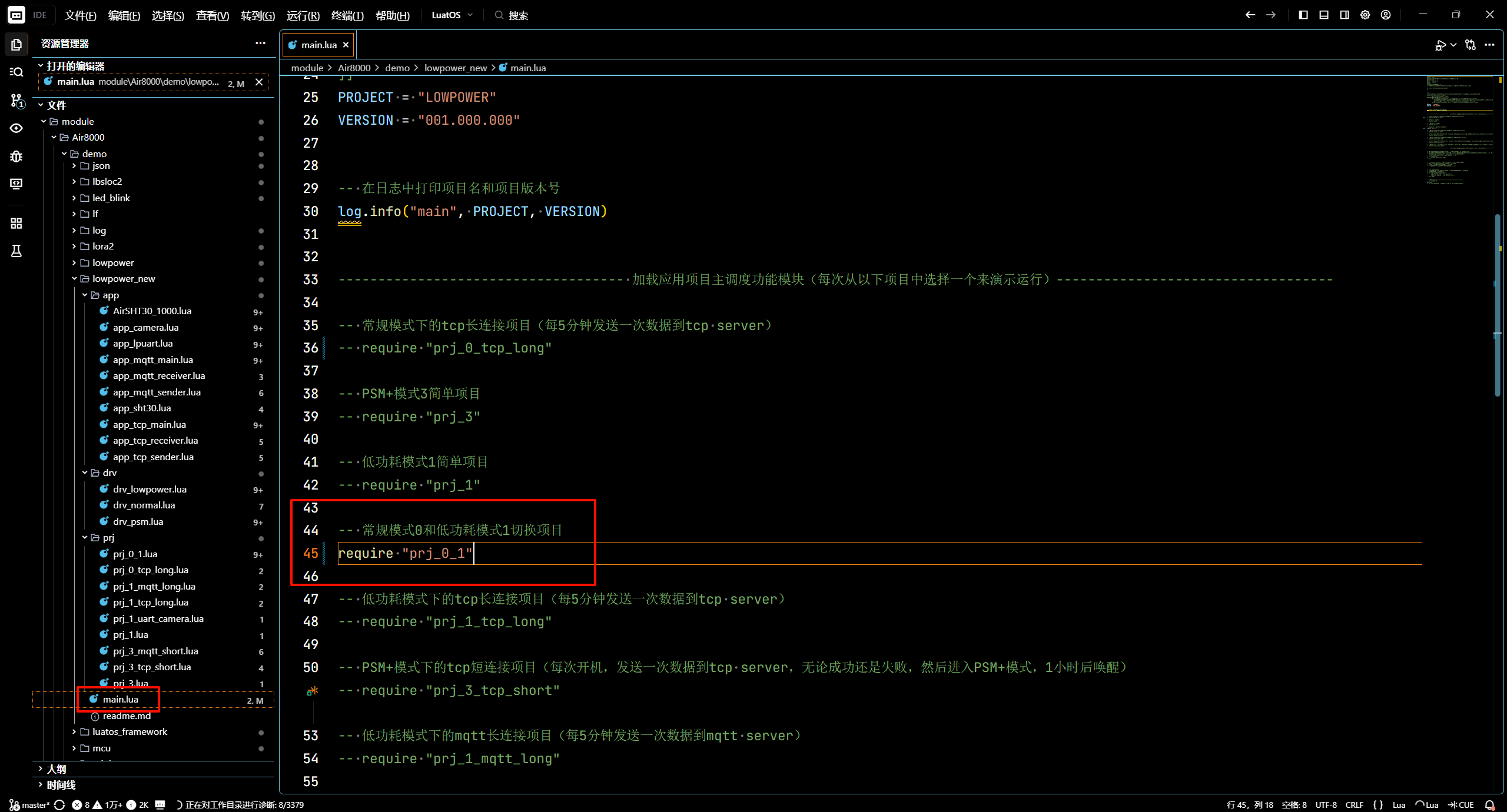

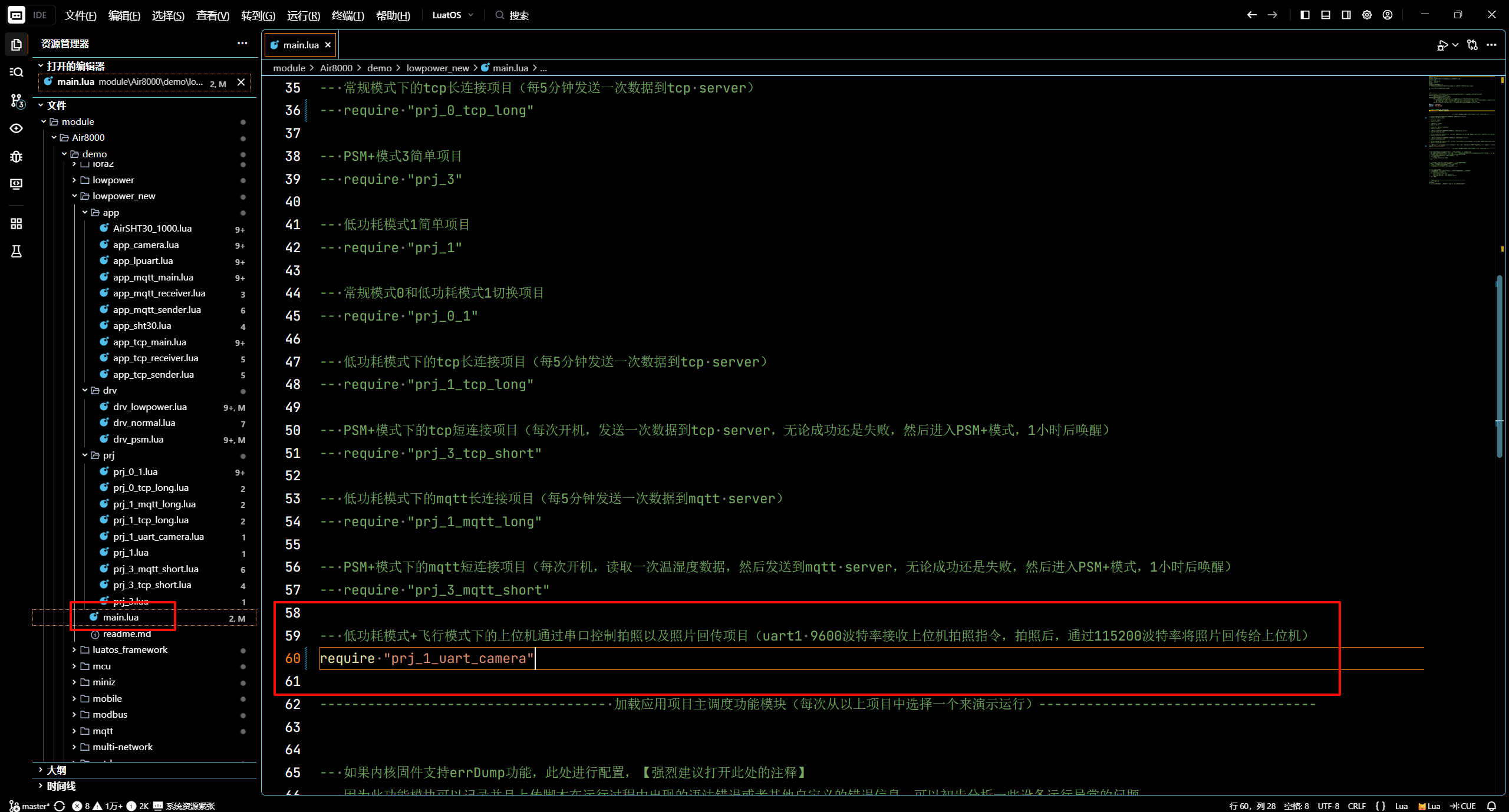

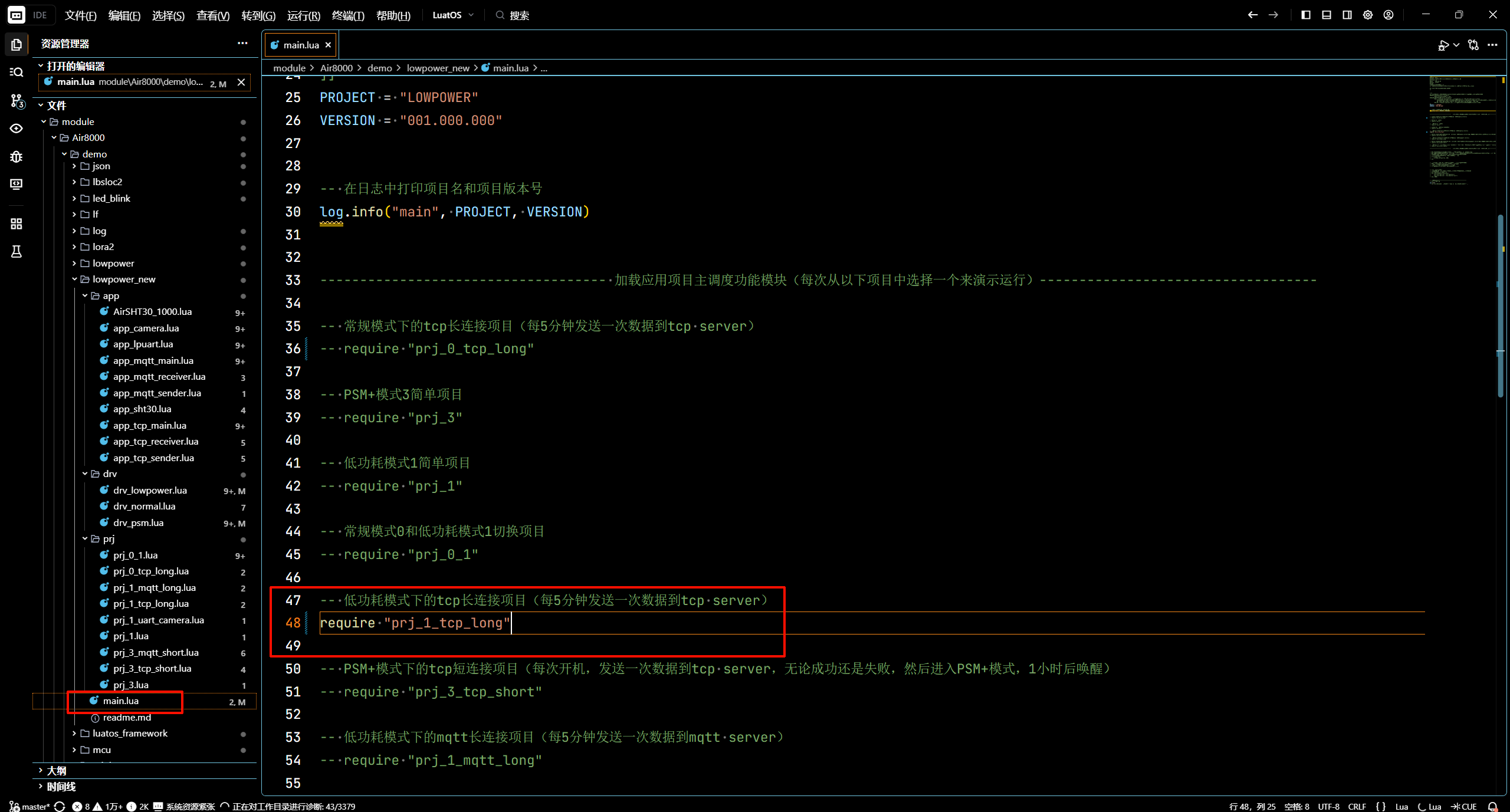

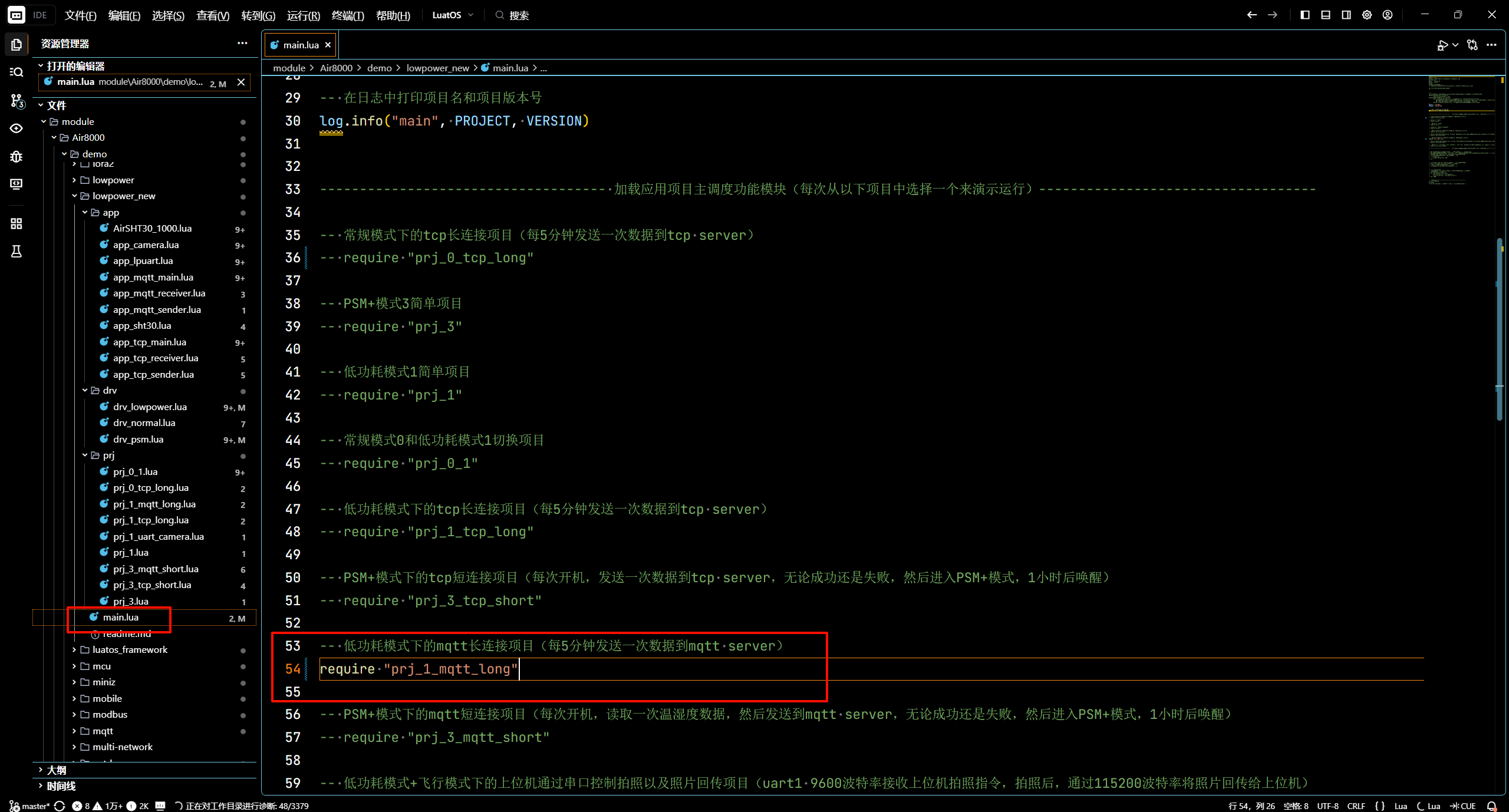

mian.lua 中打开 require "normal"这句话，屏蔽--require "low_power_dissipation" --低功耗模式和 -- require "ultra_low_power" --超低功耗模式(PSM+ 模式)这两句话

-- LuaTools需要PROJECT和VERSION这两个信息
PROJECT = "socket_low_power"
VERSION = "1.0"
PRODUCT_KEY = "123" --换成自己的
-- sys库是标配
_G.sys = require("sys")
_G.sysplus = require("sysplus")
log.style(1)

require "normal" --正常模式
-- require "low_power_dissipation" --低功耗模式
--  require "ultra_low_power" --超低功耗模式(PSM+模式)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

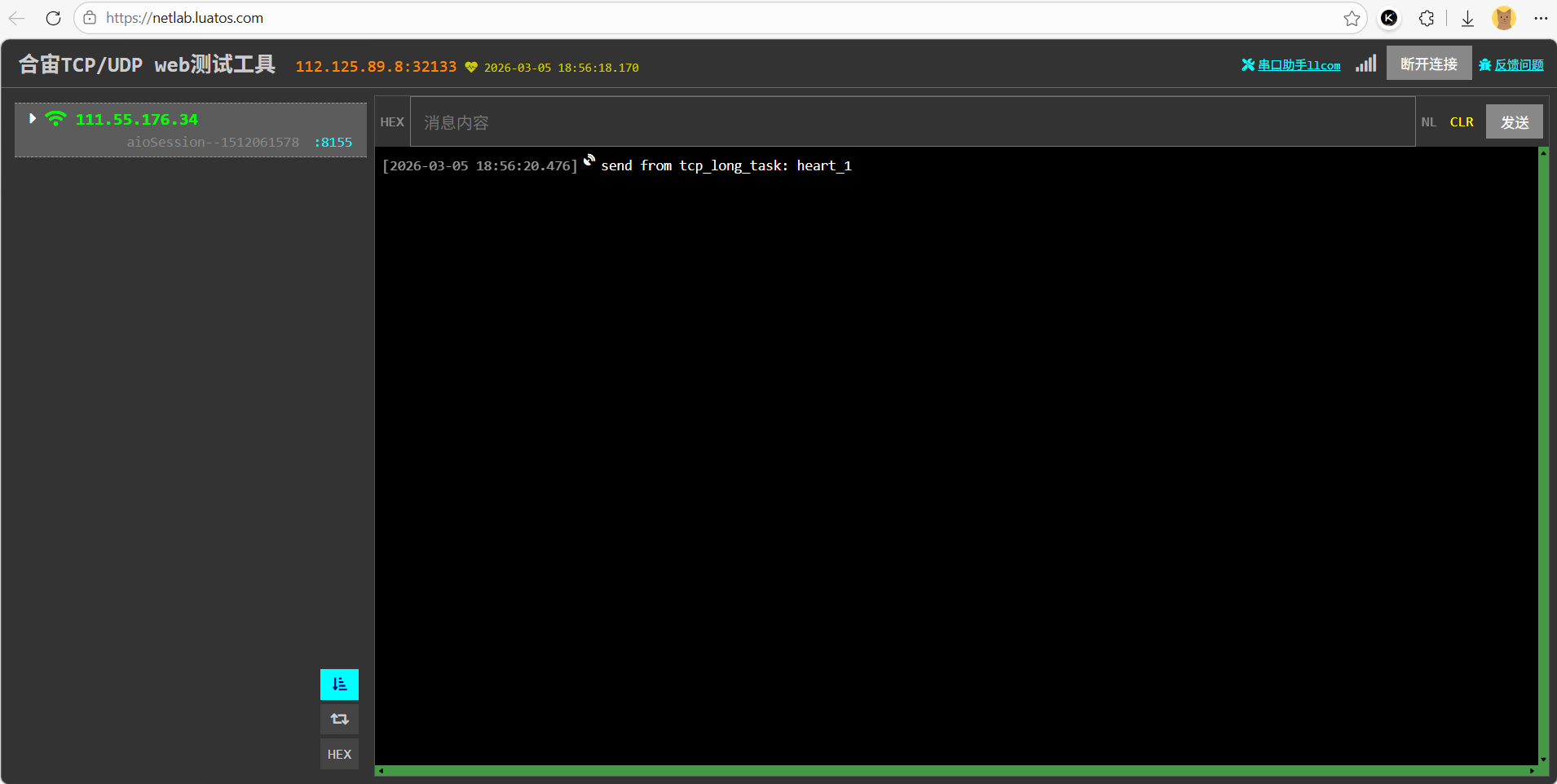

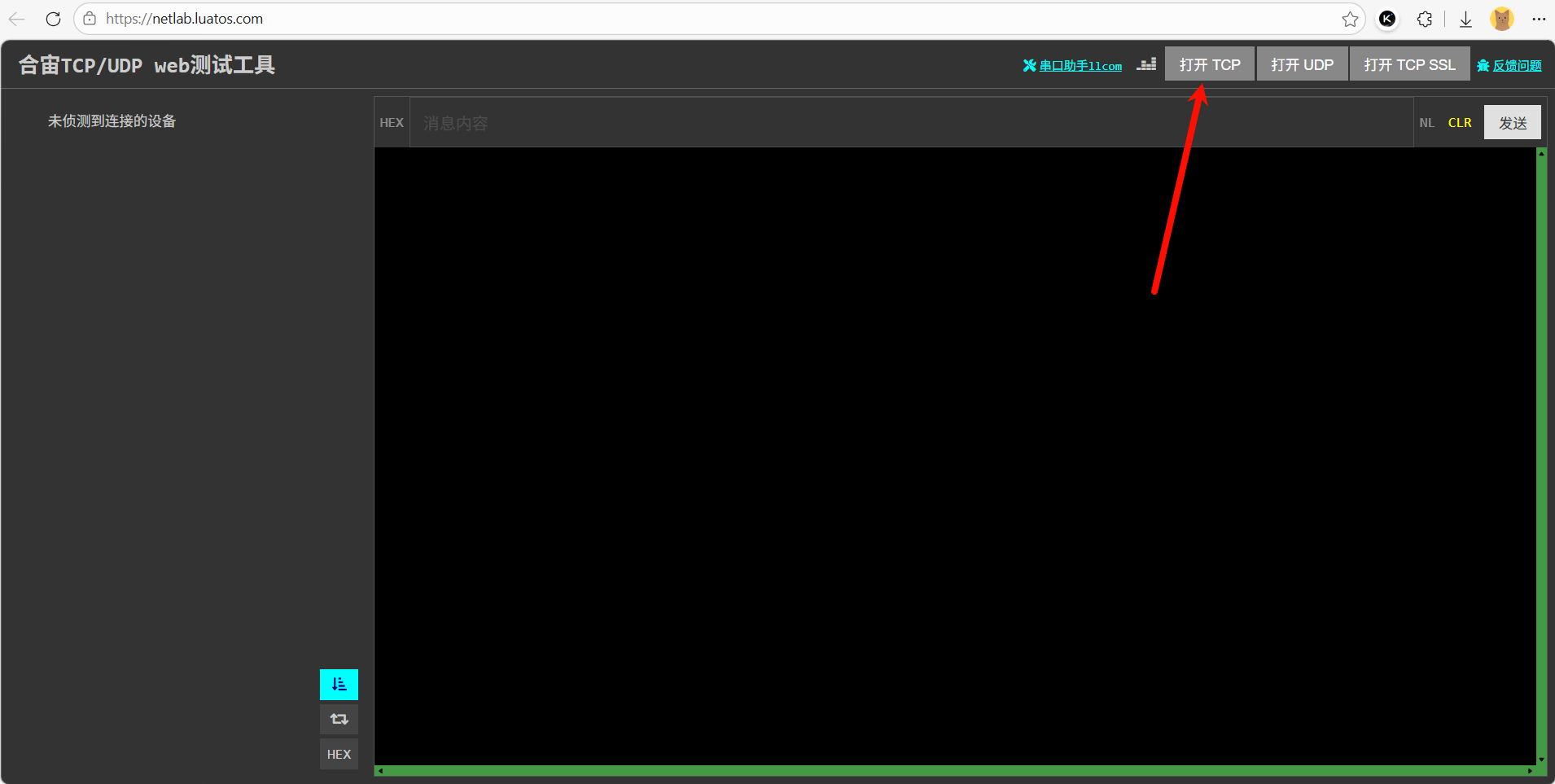

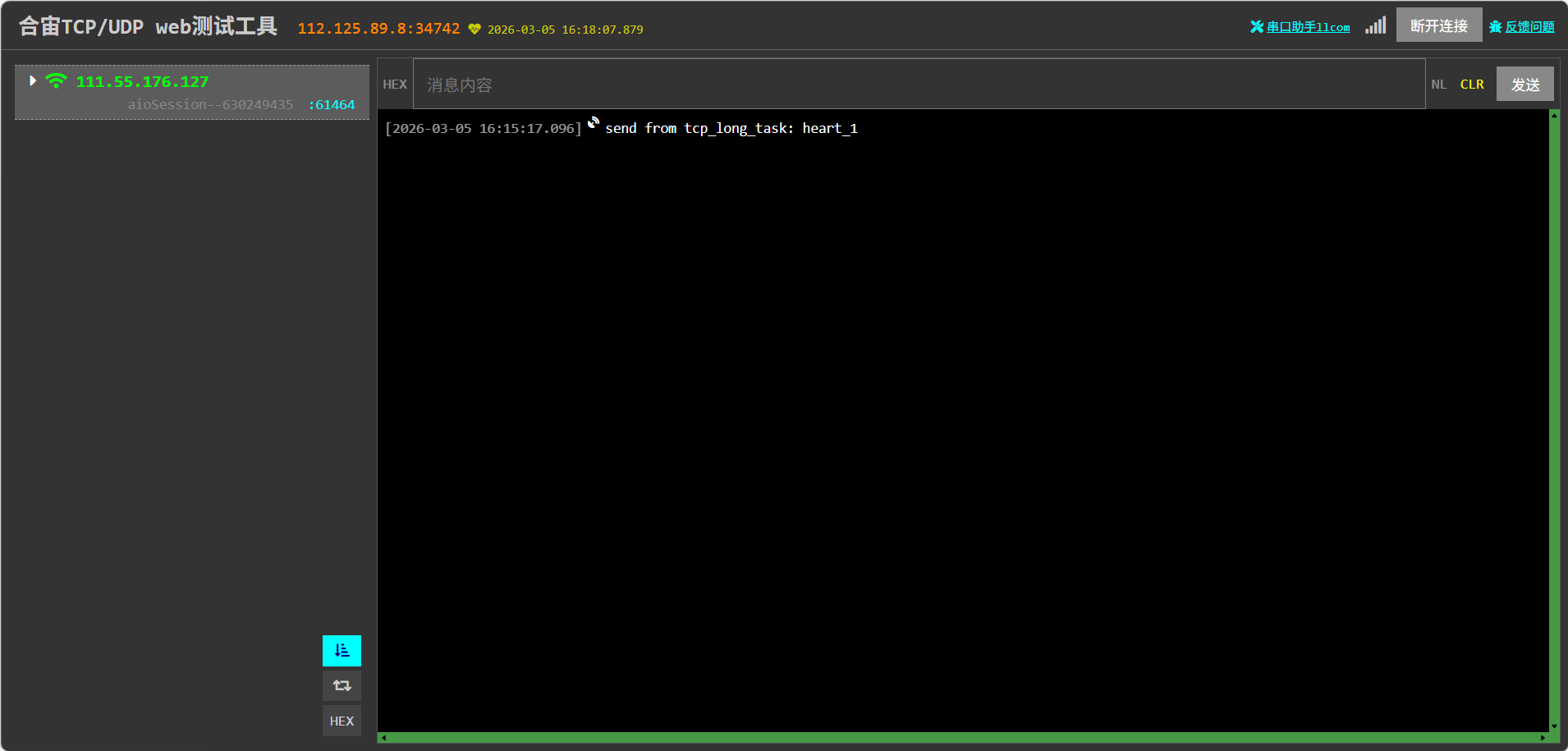

normal.lua 第二行和第三行，服务器 ip 端口号的地方改成用户自己使用的服务的 IP/域名以及端口号，如果仅作测试，也可以使用合宙提供的测试服务器，测试服务器相关资料可以点击此处 https://netlab.luatos.com/ 进入后选择打开 TCP/UDP(根据用户服务器类型自行选择)

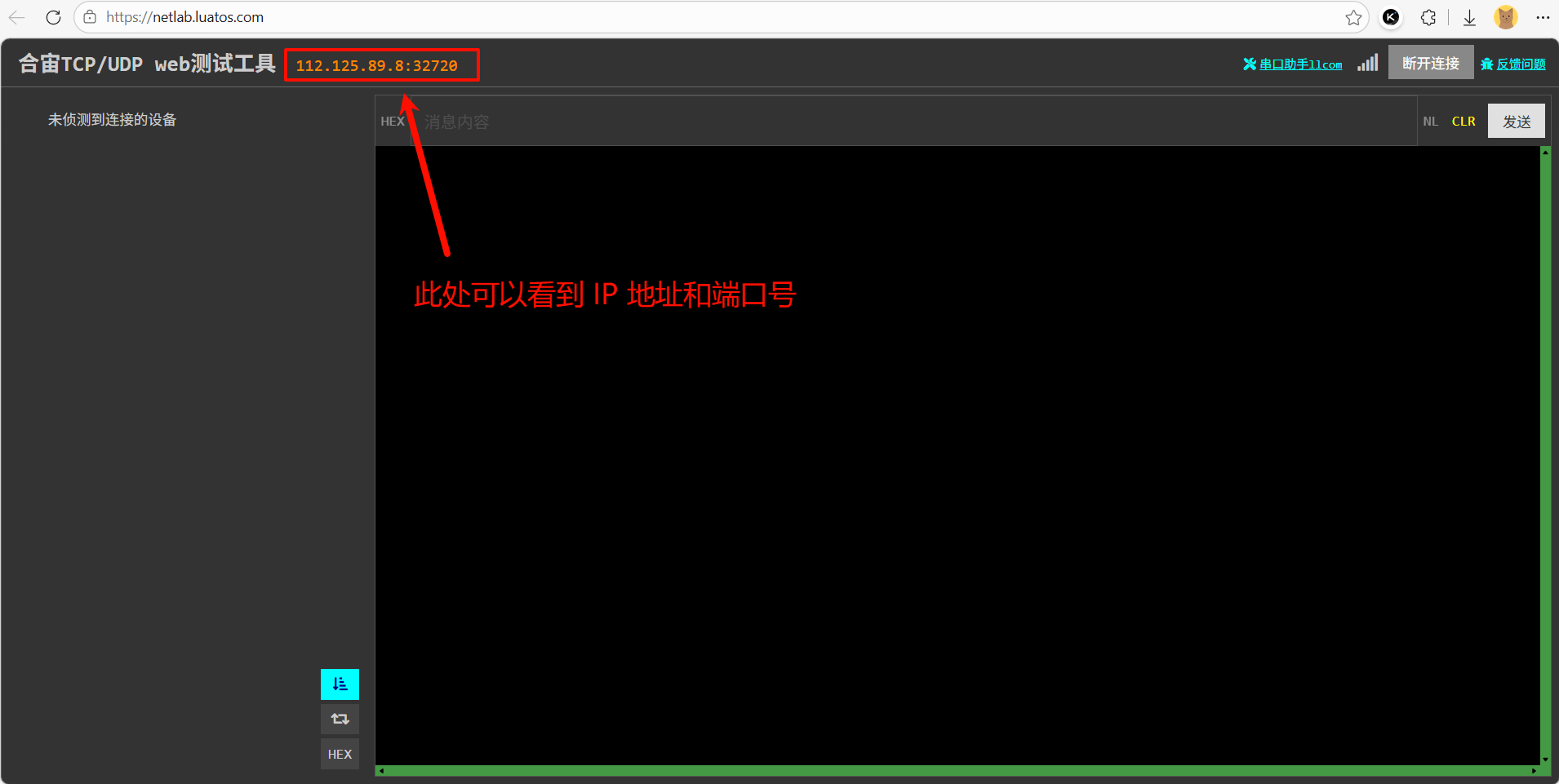

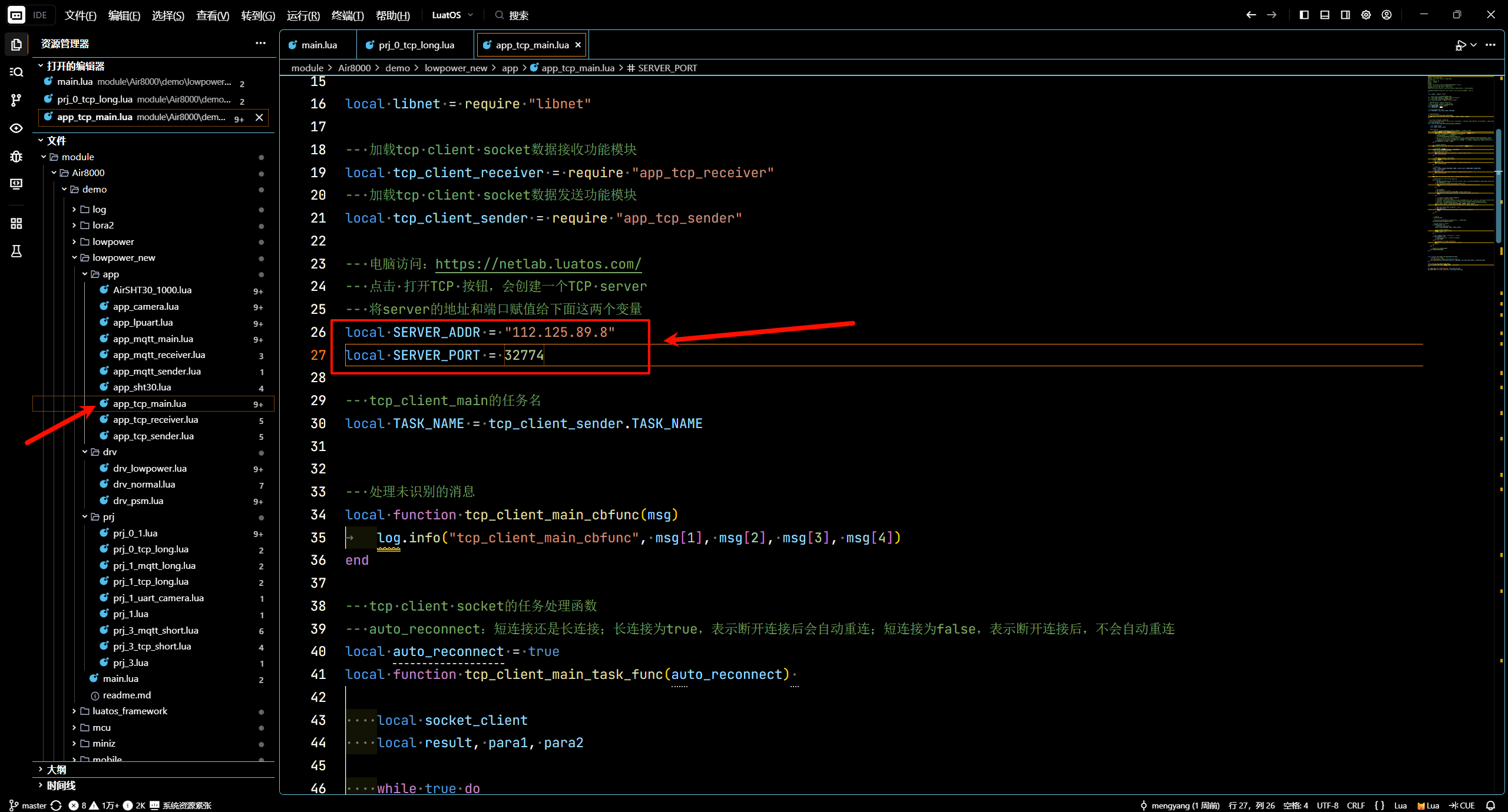

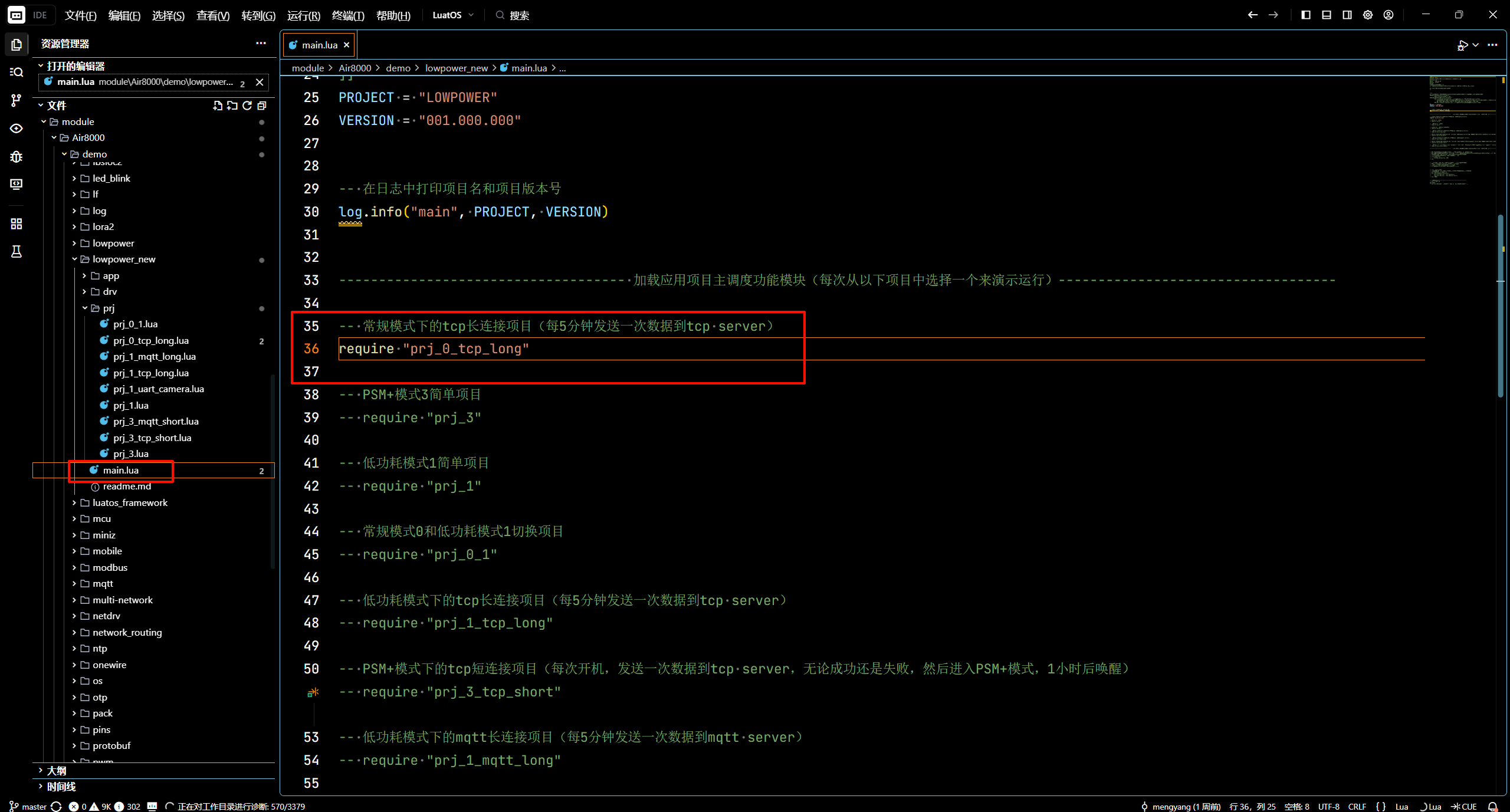

打开后，如图所示位置即是 IP 和端口号

-- netlab.luatos.com上打开TCP，然后修改IP和端口号，自动回复netlab下发的数据，自收自发测试

local server_ip = "112.125.89.8"
local server_port = 44162   --此端口号连不上，请修改为测试服务器自己的端口号测试

local rxbuf = zbuff.create(8192)
-- 配置GPIO达到最低功耗
gpio.setup(25, 0) -- 关闭GNSS电源
gpio.setup(24, 0) -- 关闭三轴电源
gpio.setup(23, 0) -- 关闭wifi电源
sys.subscribe("IP_READY", function(ip, adapter)
    log.info("mobile", "IP_READY", ip, (adapter or -1) == socket.LWIP_GP)
    sys.publish("net_ready")
end)

local function netCB(netc, event, param)
    if param ~= 0 then
        sys.publish("socket_disconnect")
        return
    end
    if event == socket.LINK then
    elseif event == socket.ON_LINE then
        socket.tx(netc, "hello,luatos!")
    elseif event == socket.EVENT then
        socket.rx(netc, rxbuf)
        socket.wait(netc)
        if rxbuf:used() > 0 then
            log.info("收到", rxbuf:toStr(0,rxbuf:used()):toHex())
            log.info("发送", rxbuf:used(), "bytes")
            socket.tx(netc, rxbuf)
        end
        rxbuf:del()
    elseif event == socket.TX_OK then
        socket.wait(netc)
        log.info("发送完成")
    elseif event == socket.CLOSED then
        sys.publish("socket_disconnect")
    end
end

local function socketTask()
    sys.waitUntil("net_ready")
    log.info("联网成功，准备链接服务器")
    pm.power(pm.WORK_MODE,0) --进入正常模式
    local netc = socket.create(nil, netCB)
    socket.debug(netc, true)
    socket.config(netc, nil, nil, nil, 300, 5, 6)   --开启TCP保活，防止长时间无数据交互被运营商断线
    while true do
        log.info("开始链接服务器")
        local succ, result = socket.connect(netc, server_ip, server_port)
        if not succ then
            log.info("未知错误，5秒后重连")
        else
            log.info("链接服务器成功")
            local result, msg = sys.waitUntil("socket_disconnect")
        end
        log.info("服务器断开了，5秒后重连")
        socket.close(netc)
        log.info(rtos.meminfo("sys"))
        sys.wait(5000)
    end
end

function socketDemo()
    sys.taskInit(socketTask)
end

socketDemo()

6.1.2 硬件链接

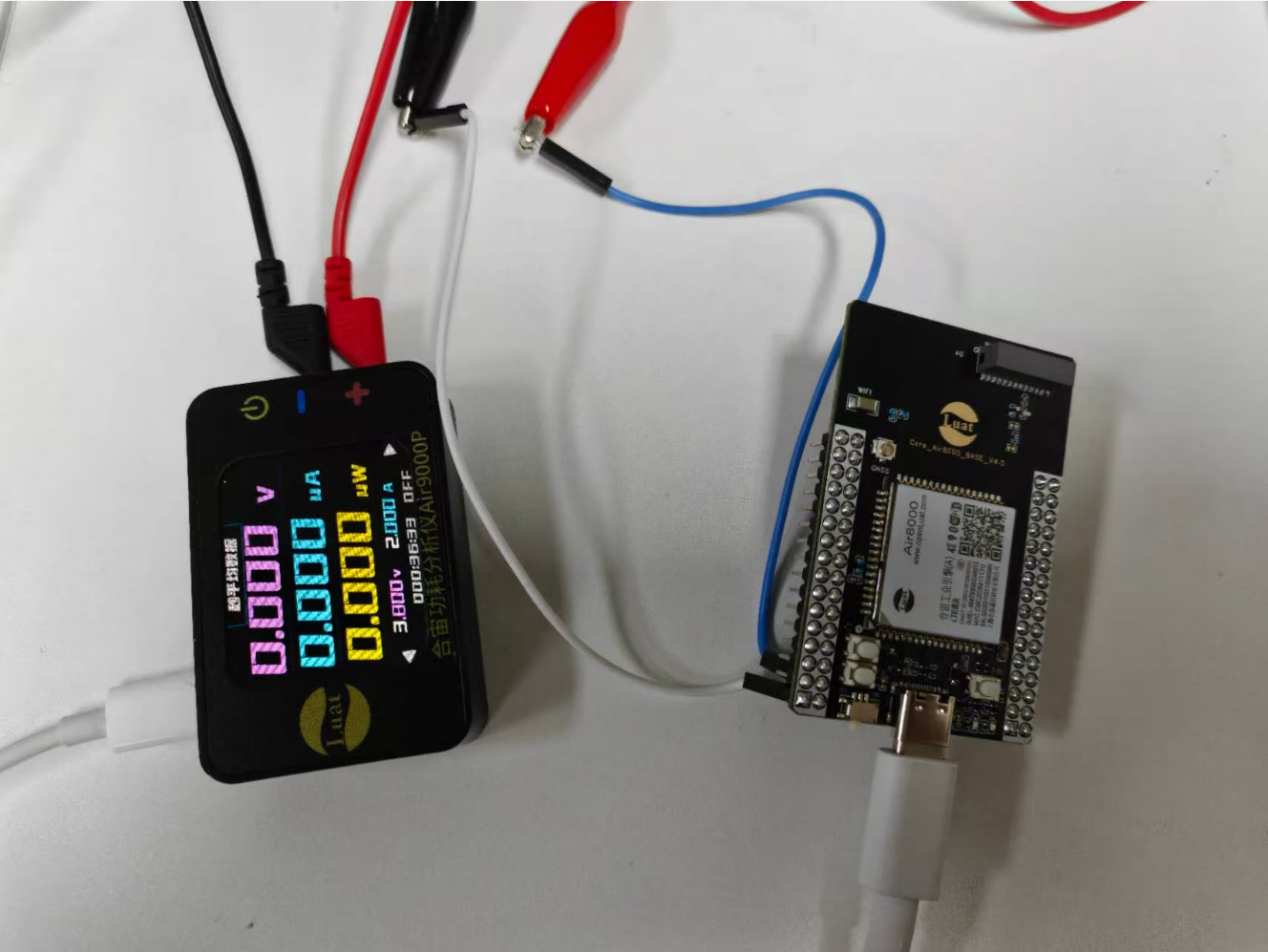

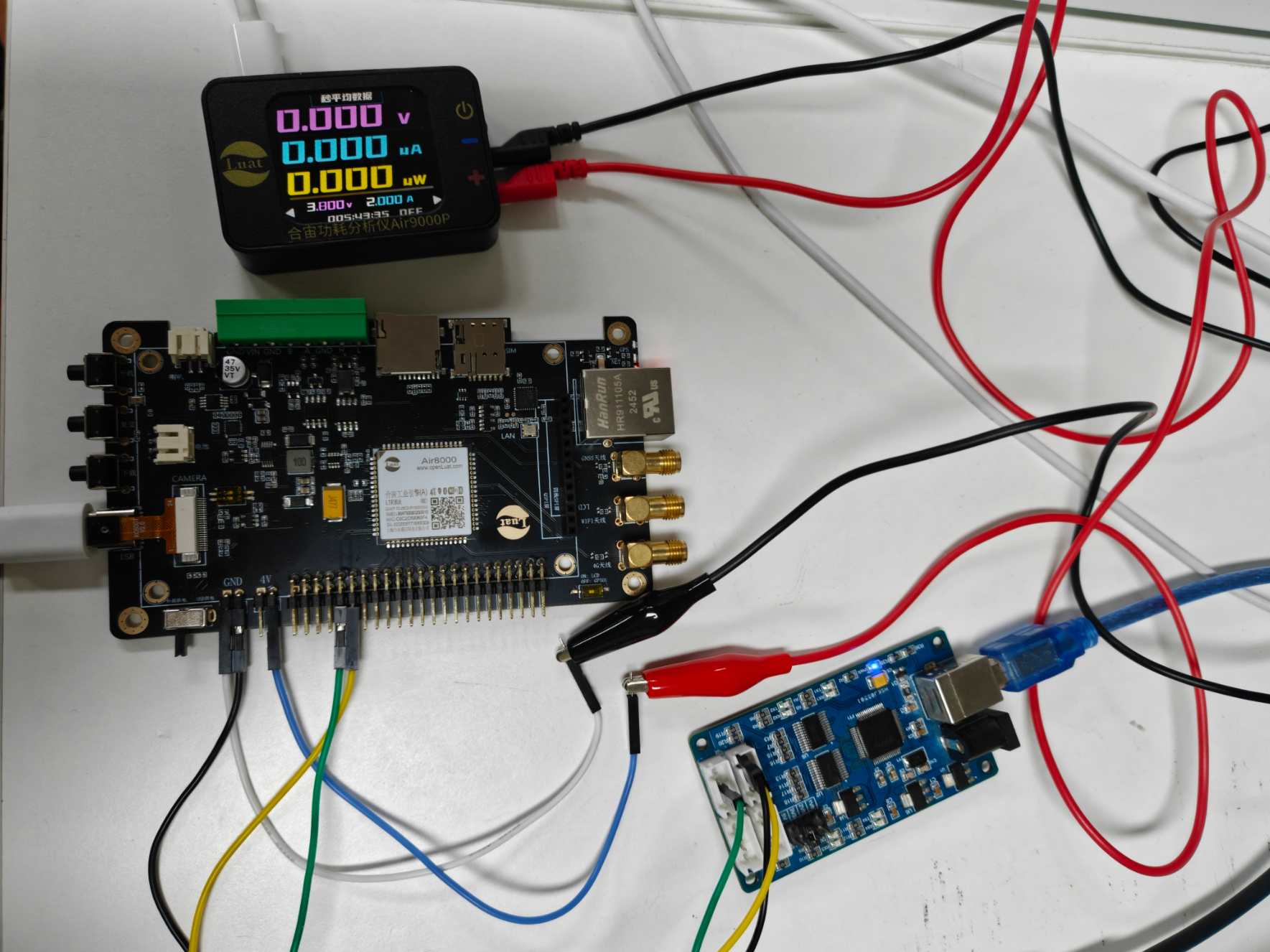

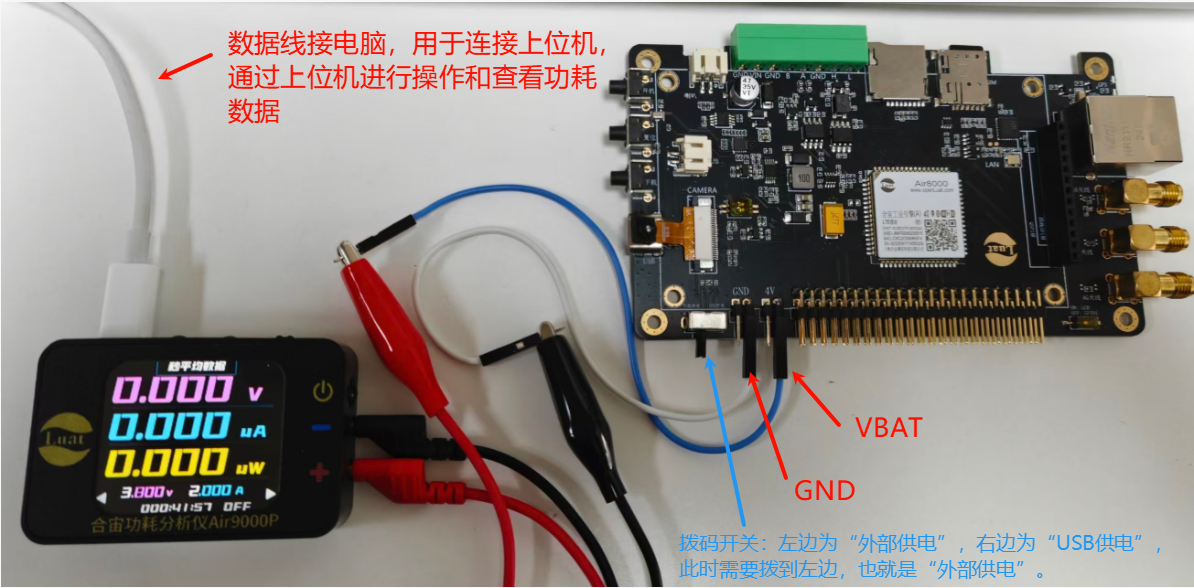

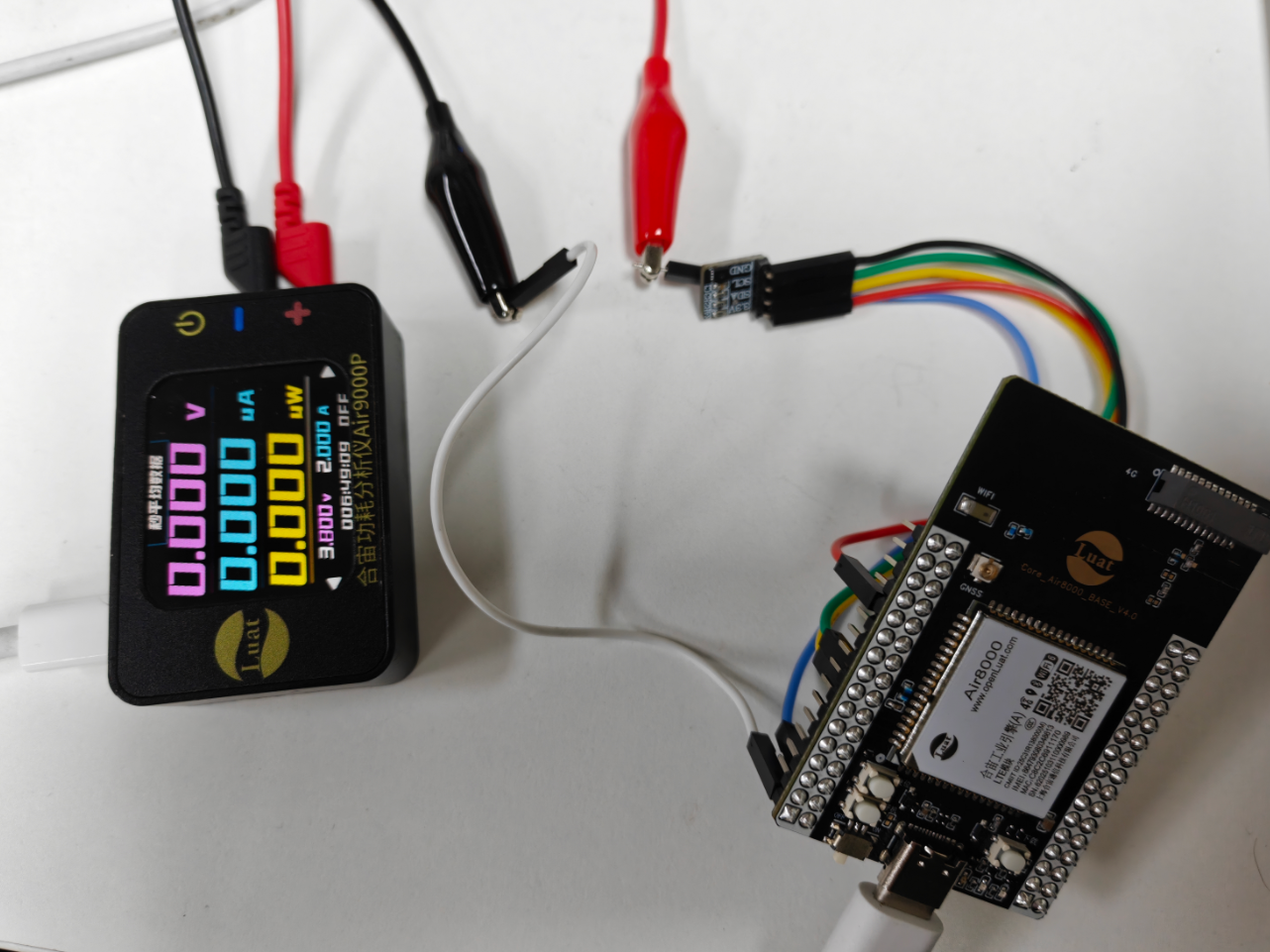

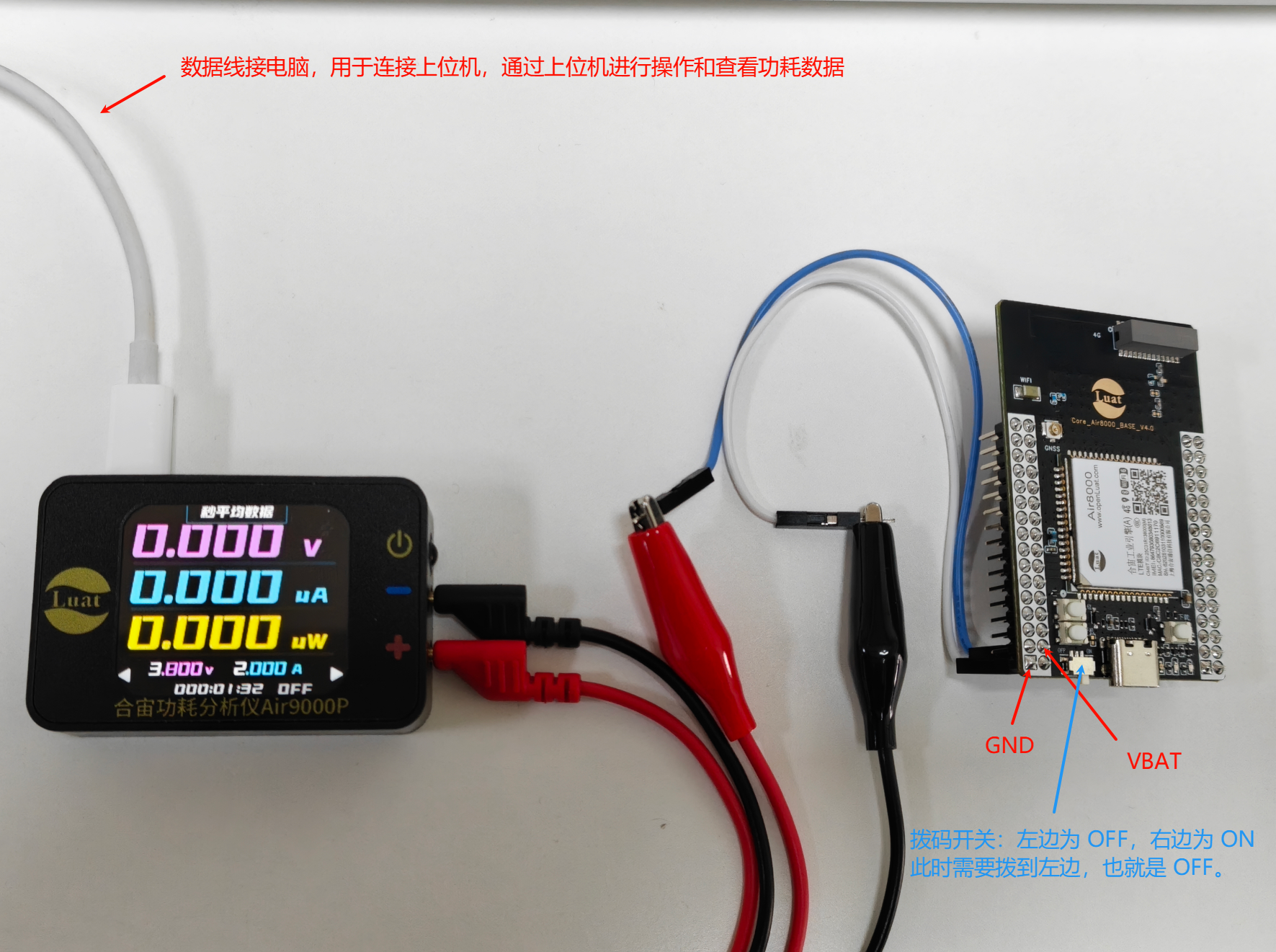

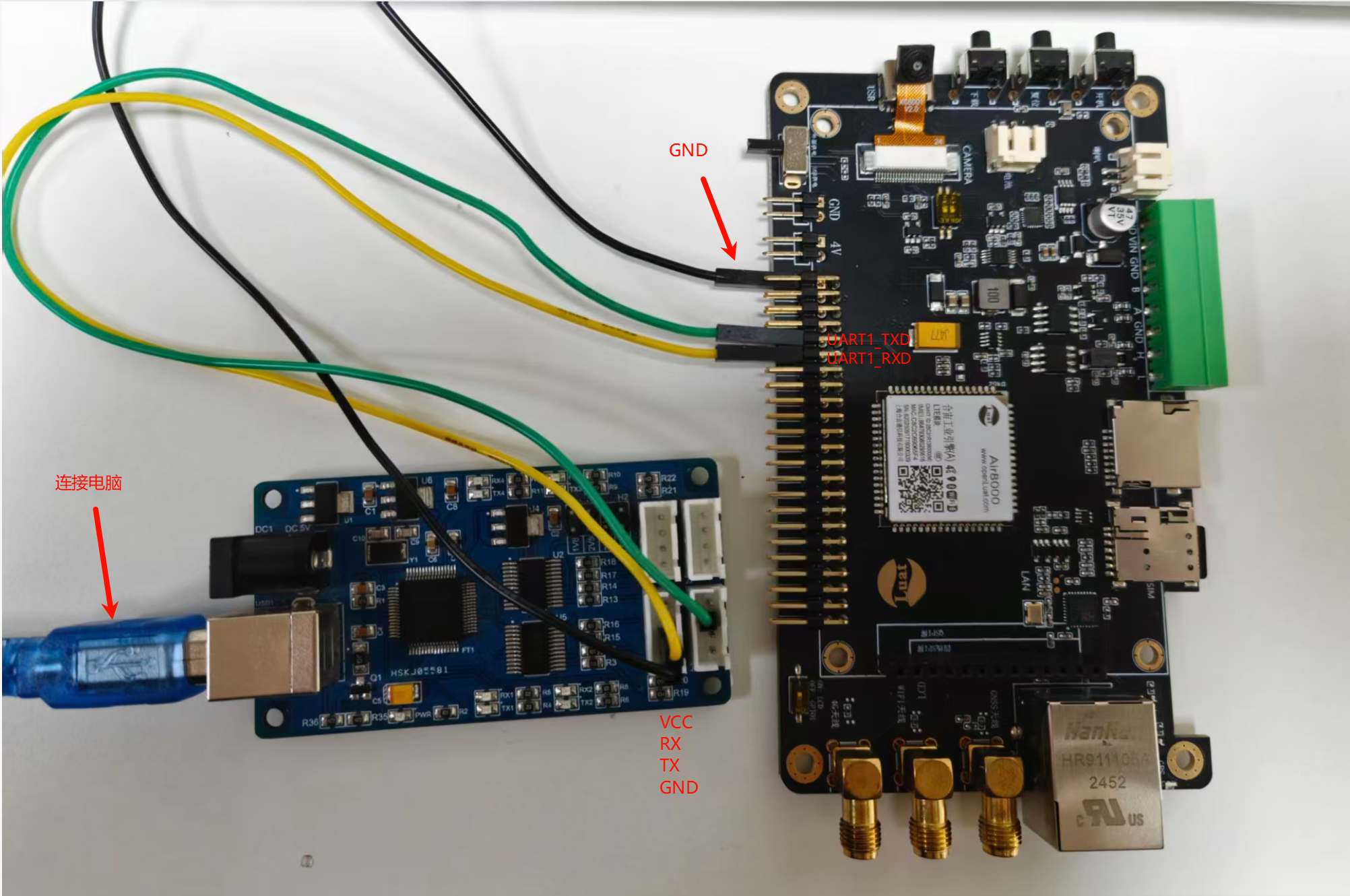

测试时将可调电源正极接在 VBAT 的排针处，VBAT 即为电源正极所接的位置，GND 即为电源负极接的位置

具体位置可以参考：

6.1.3 展示效果

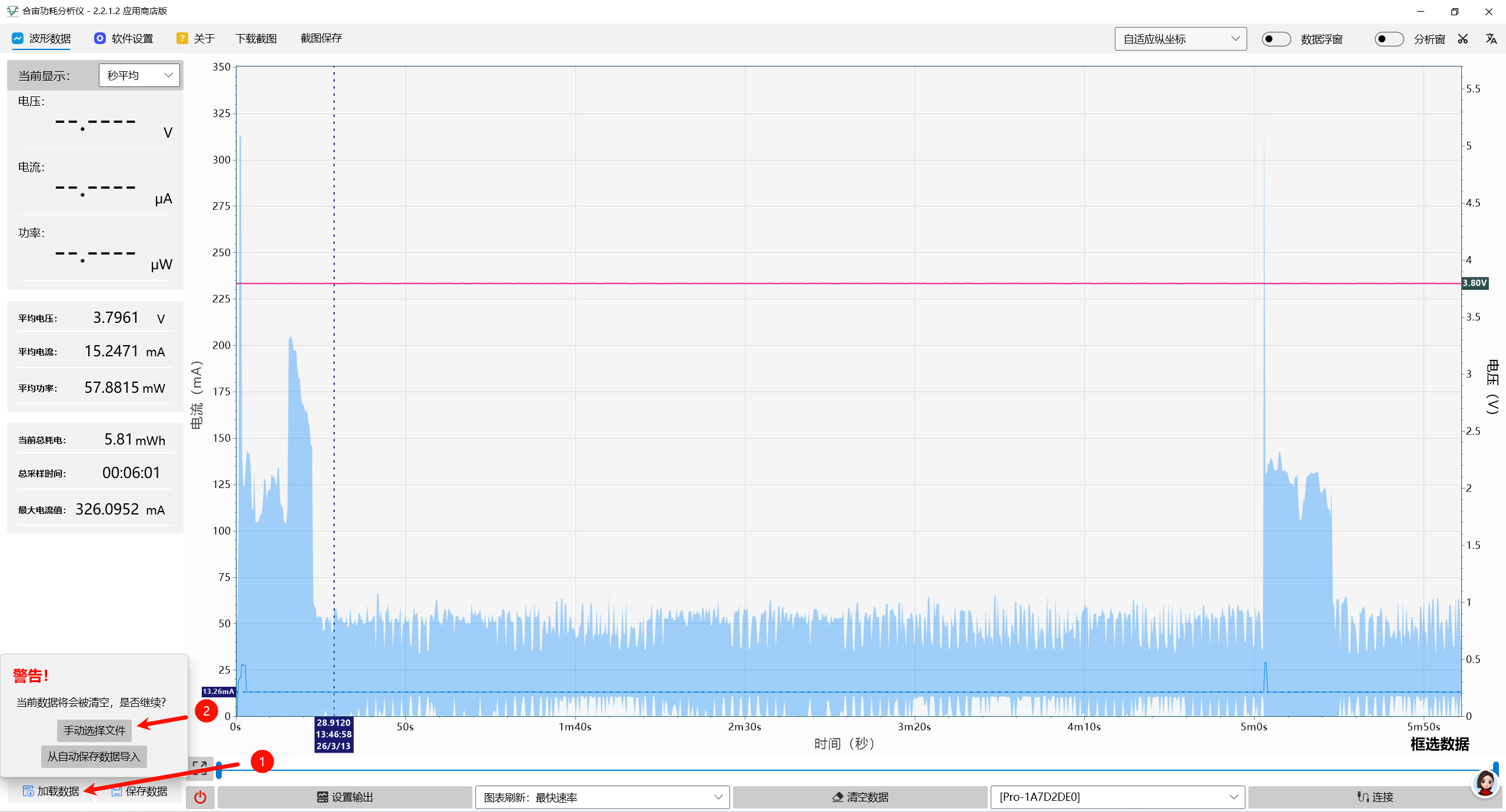

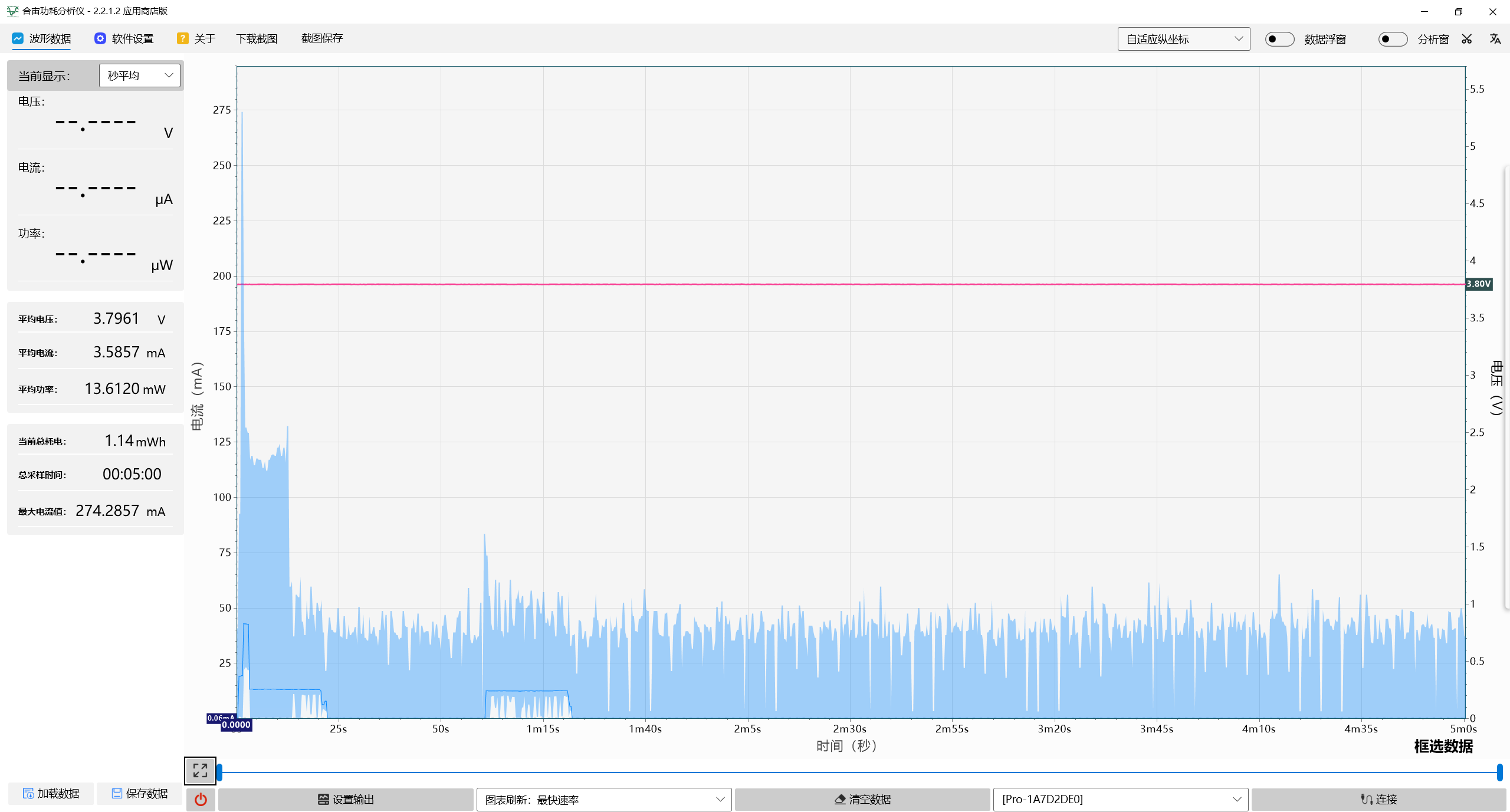

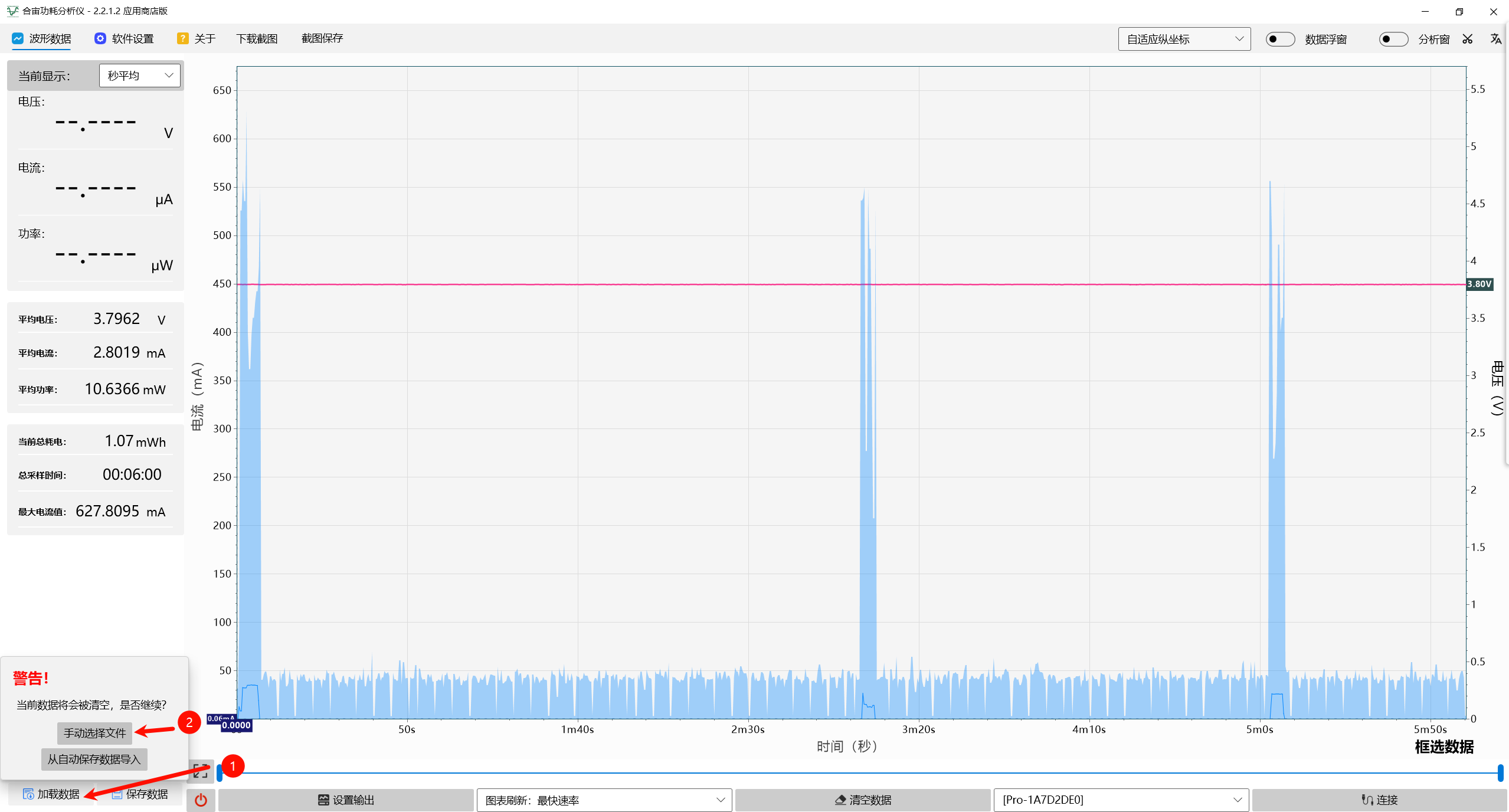

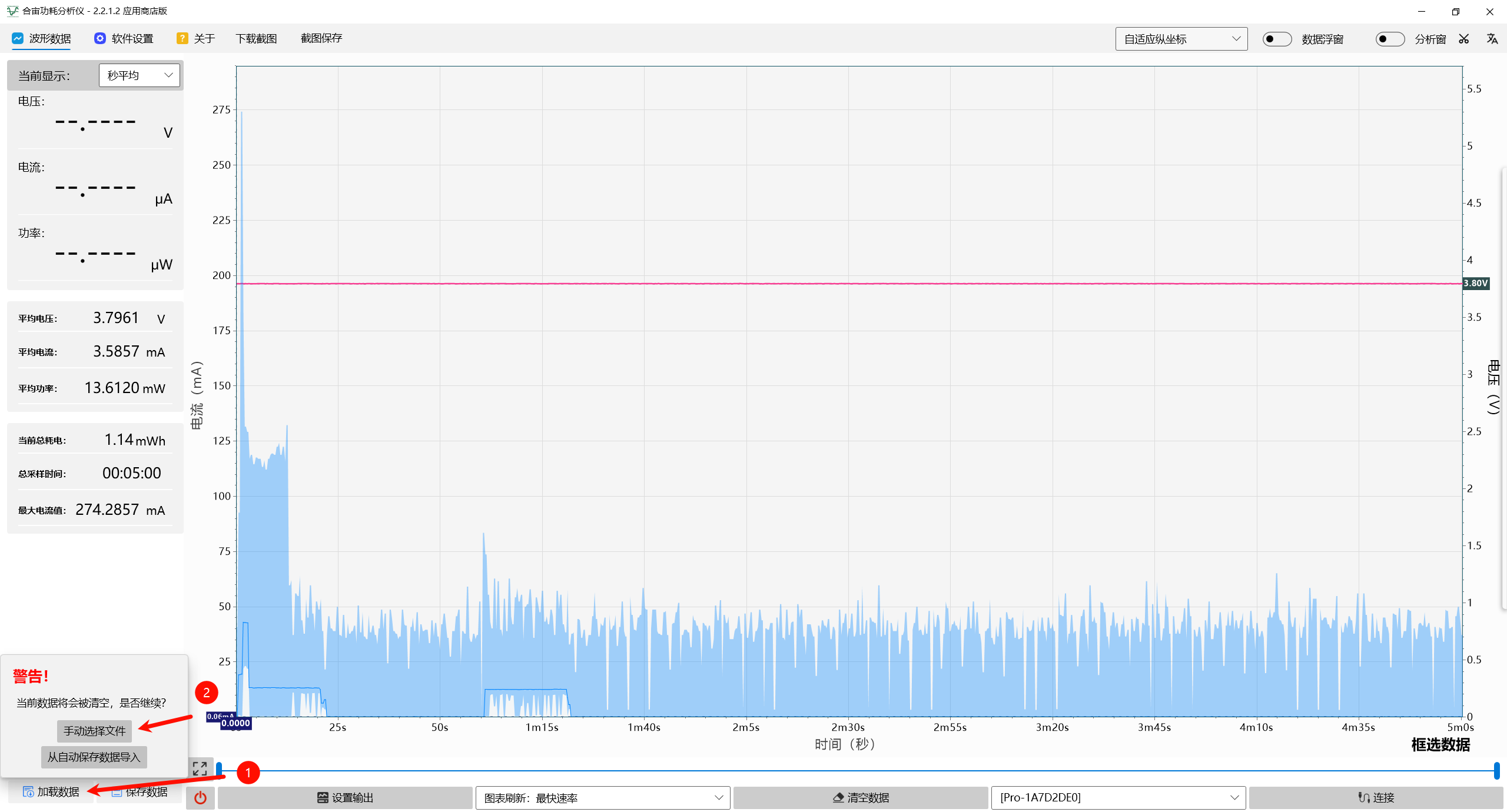

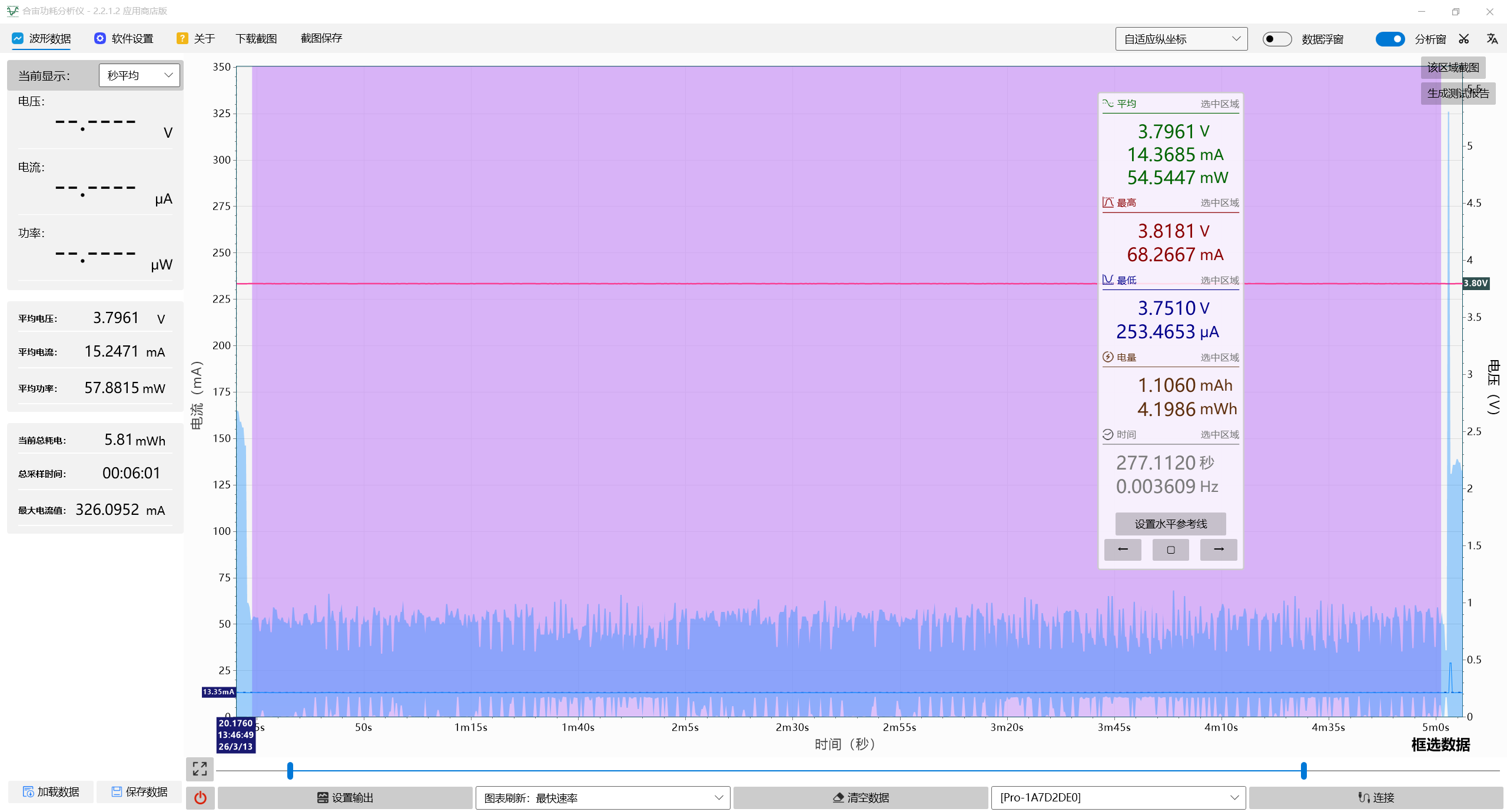

下图为链接好服务器后什么都不做的功耗，其中平均电流为 6.2127mA，每一个尖峰均为和基站进行一些底层的数据交互导致的电流增大，这些交互不能省，均是 3GPP 协议规定的交互，如果省去，都有可能导致掉网。

6.2 低功耗模式简介

该模式可以实现与服务器之间进行长连接，服务器可随时下发数据给客户端，实现在低功耗情况下还能实时远程控制的功能

6.2.1 代码示例

demo 链接

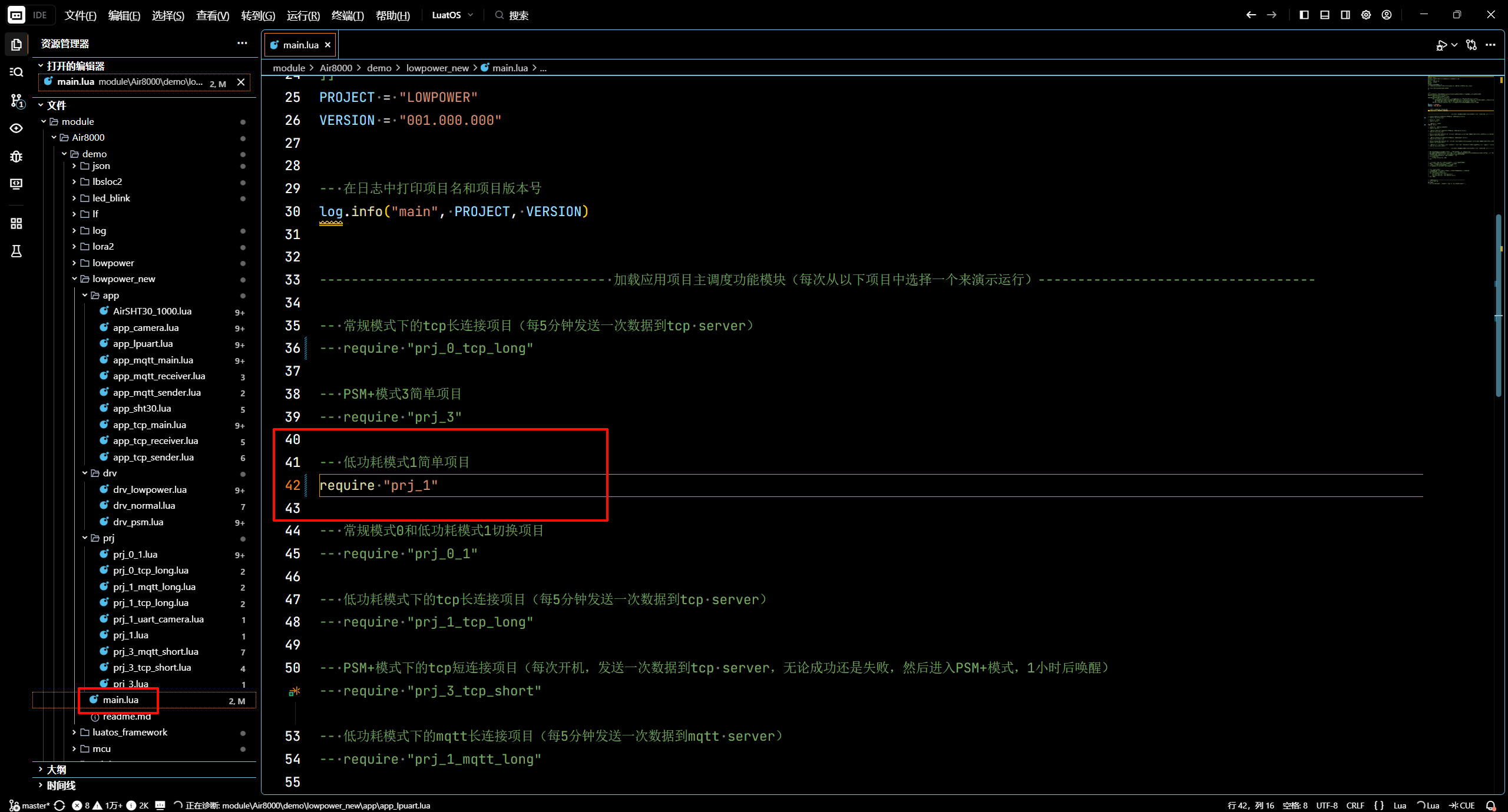

mian.lua 中打开--require "low_power_dissipation" --低功耗模式这句话，屏蔽 require "normal"和 -- require "ultra_low_power" --超低功耗模式(PSM+ 模式)这两句话

-- LuaTools需要PROJECT和VERSION这两个信息
PROJECT = "socket_low_power"
VERSION = "1.0"
PRODUCT_KEY = "123" --换成自己的
-- sys库是标配
_G.sys = require("sys")
_G.sysplus = require("sysplus")
log.style(1)

-- require "normal" --正常模式
require "low_power_dissipation" --低功耗模式
--  require "ultra_low_power" --超低功耗模式(PSM+模式)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

low_power_dissipation.lua 第二行和第三行，服务器 ip 和端口号的地方改成用户自己使用的服务的 IP/域名以及端口号，如果仅作测试，也可以使用合宙提供的测试服务器，测试服务器相关资料可以点击此处 https://netlab.luatos.com/ 进入后选择打开 TCP/UDP(根据用户服务器类型自行选择)

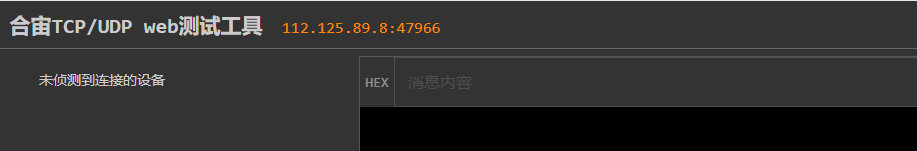

打开后，如图所示位置即是 IP 和端口号

low_power_dissipation.lua

-- netlab.luatos.com上打开TCP 有测试服务器
local server_ip = "112.125.89.8"
local server_port = 47966   --此端口号连不上，请修改为测试服务器自己的端口号测试
local is_udp = false --用户根据自己实际情况选择

--是UDP服务器就赋值为true，是TCP服务器就赋值为flase
--UDP服务器比TCP服务器功耗低
--如果用户对数据的丢包率有极为苛刻的要求，最好选择TCP

local Heartbeat_interval = 5 -- 发送数据的间隔时间，单位分钟
-- 配置GPIO达到最低功耗
gpio.setup(25, 0) -- 关闭GNSS电源
gpio.setup(24, 0) -- 关闭三轴电源
gpio.setup(23, 0) -- 关闭wifi电源
-- 数据内容
local heart_data = string.rep("1234567890", 10)
local rxbuf = zbuff.create(8192)

local function netCB(netc, event, param)
    if param ~= 0 then
        sys.publish("socket_disconnect")
        return
    end
    if event == socket.LINK then
    elseif event == socket.ON_LINE then
        -- 链接上服务器以后发送的第一包数据是 hello,luatos
        socket.tx(netc, "hello,luatos!")

    elseif event == socket.EVENT then
        socket.rx(netc, rxbuf)
        socket.wait(netc)
        if rxbuf:used() > 0 then
            log.info("收到", rxbuf:toStr(0, rxbuf:used()), "数据长度", rxbuf:used())
        end
        rxbuf:del()
    elseif event == socket.TX_OK then
        socket.wait(netc)
        log.info("发送完成")
    elseif event == socket.CLOSED then
        sys.publish("socket_disconnect")
    end
end

local function socketTask()
    local netc = socket.create(nil, netCB) --创建一个链接
    socket.debug(netc, true)--开启socket层的debug日志，方便寻找问题
    socket.config(netc, nil, is_udp, nil, 300, 5, 6)  --配置TCP链接的参数，开启保活，防止长时间无数据交互服务器踢掉模块
    while true do
        --真正去链接服务器
        local succ, result = socket.connect(netc, server_ip, server_port)
        --链接成功后循环发送数据
        while succ do
            local Heartbeat_interval = Heartbeat_interval * 60 * 1000
            sys.wait(Heartbeat_interval)
            socket.tx(netc, heart_data)
        end
        --链接不成功5S重连一次
        if not succ then
            log.info("未知错误，5秒后重连")
            uart.write(1, "未知错误，5秒后重连")
        else
            local result, msg = sys.waitUntil("socket_disconnect")
        end
        log.info("服务器断开了，5秒后重连")
        uart.write(1, "服务器断开了，5秒后重连")
        socket.close(netc)
        sys.wait(5000)
    end
end

function socketDemo()

    --配置GPIO以达到最低功耗的目的
    gpio.setup(23, nil)
    gpio.close(33) -- 如果功耗偏高，开始尝试关闭WAKEUPPAD1
    gpio.close(35) -- 这里pwrkey接地才需要，不接地通过按键控制的不需要

    --关闭USB以后可以降低约150ua左右的功耗，如果不需要USB可以关闭
    pm.power(pm.USB, false)

     --进入低功耗长连接模式
    pm.power(pm.WORK_MODE, 1)

    sys.taskInit(socketTask)

end

sys.taskInit(socketDemo)

6.2.2 展示效果

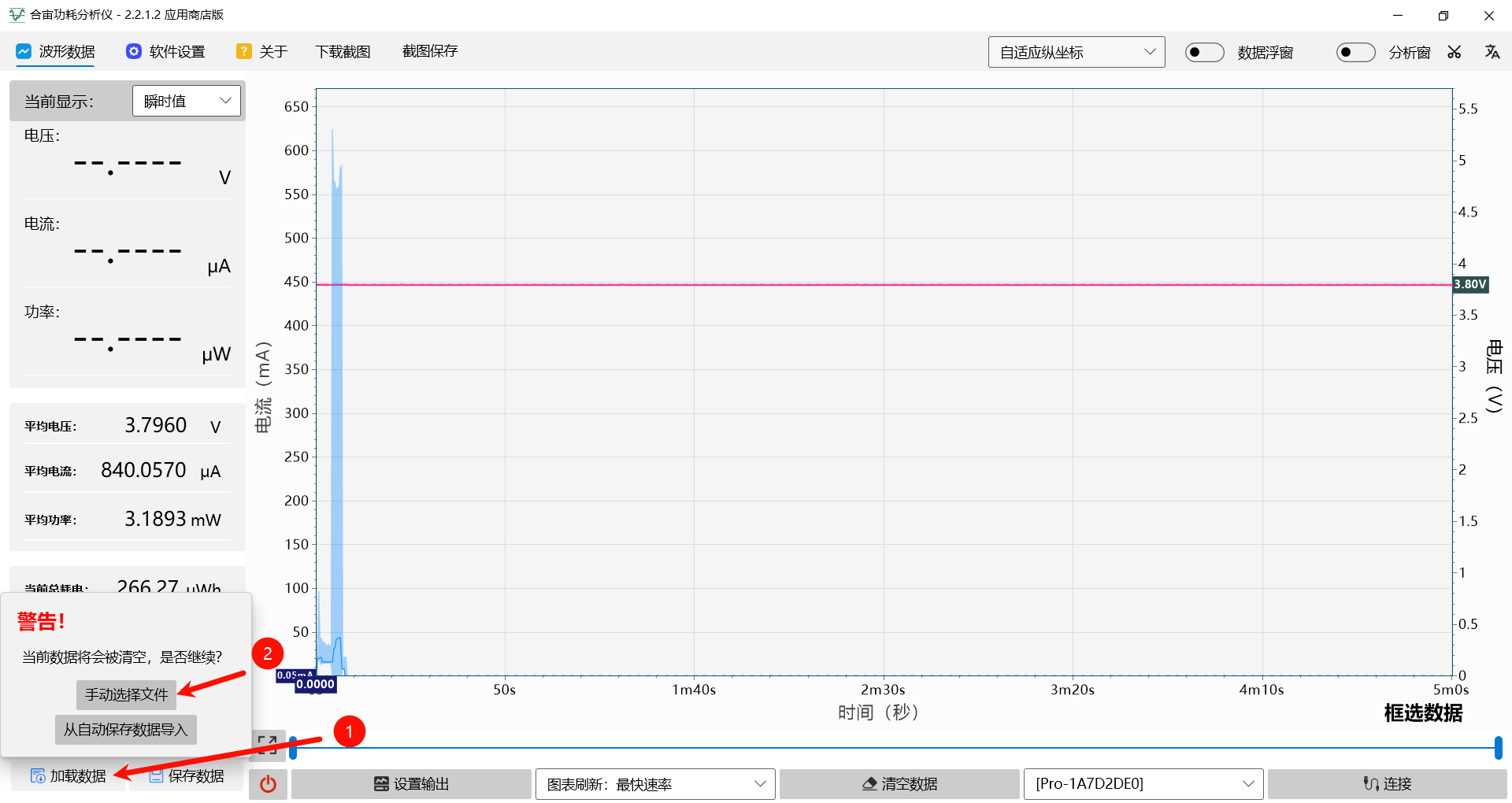

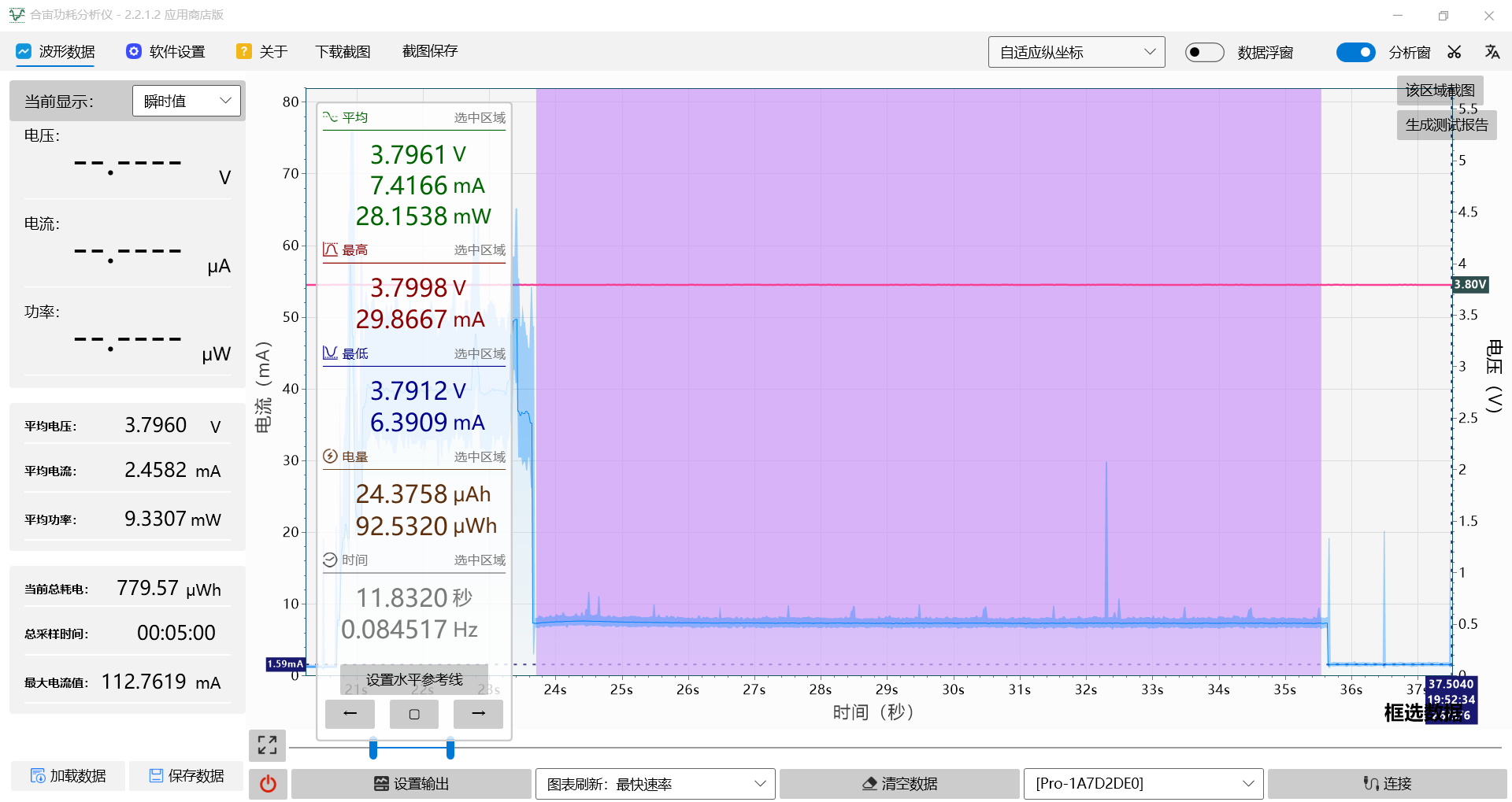

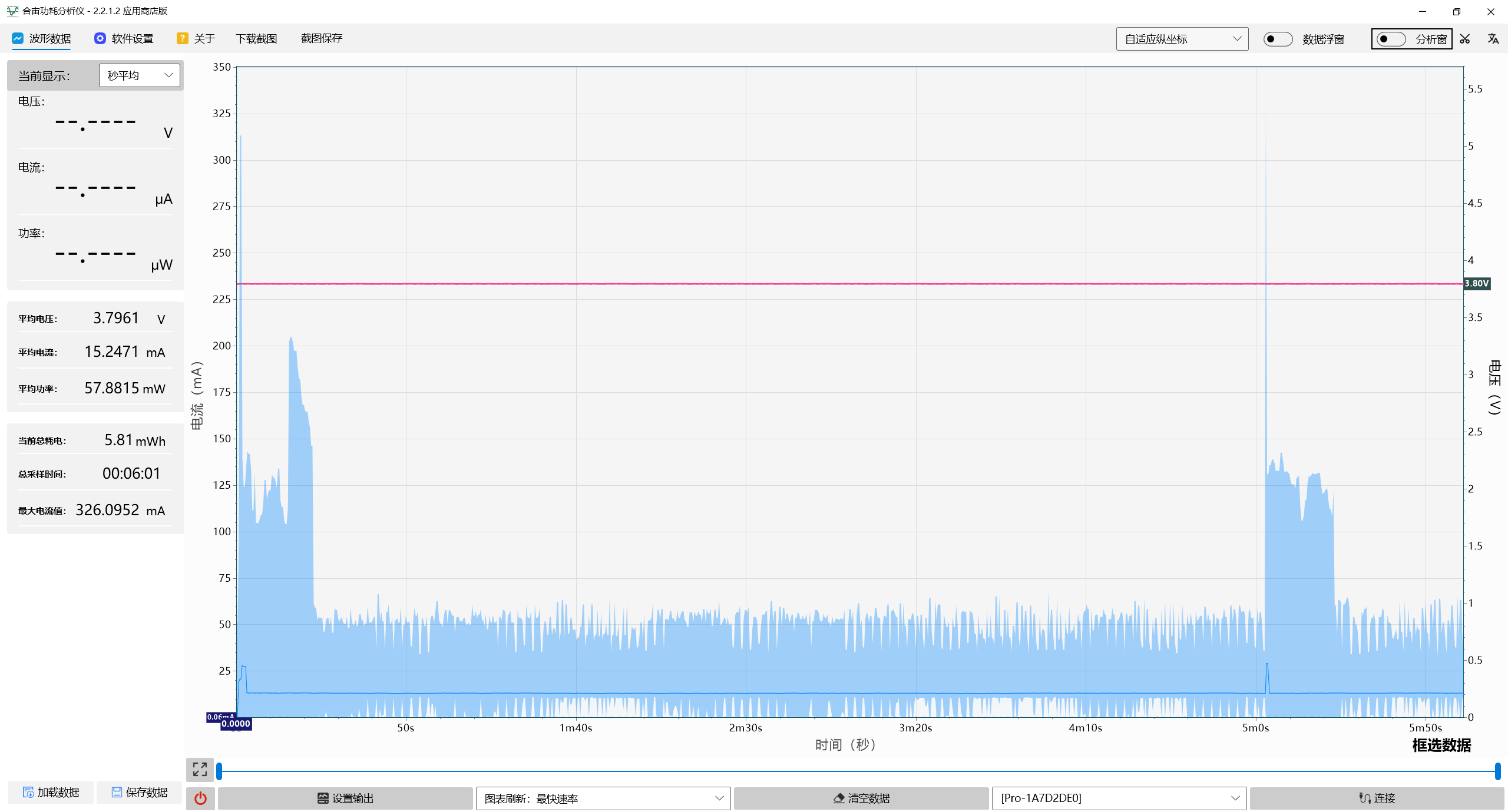

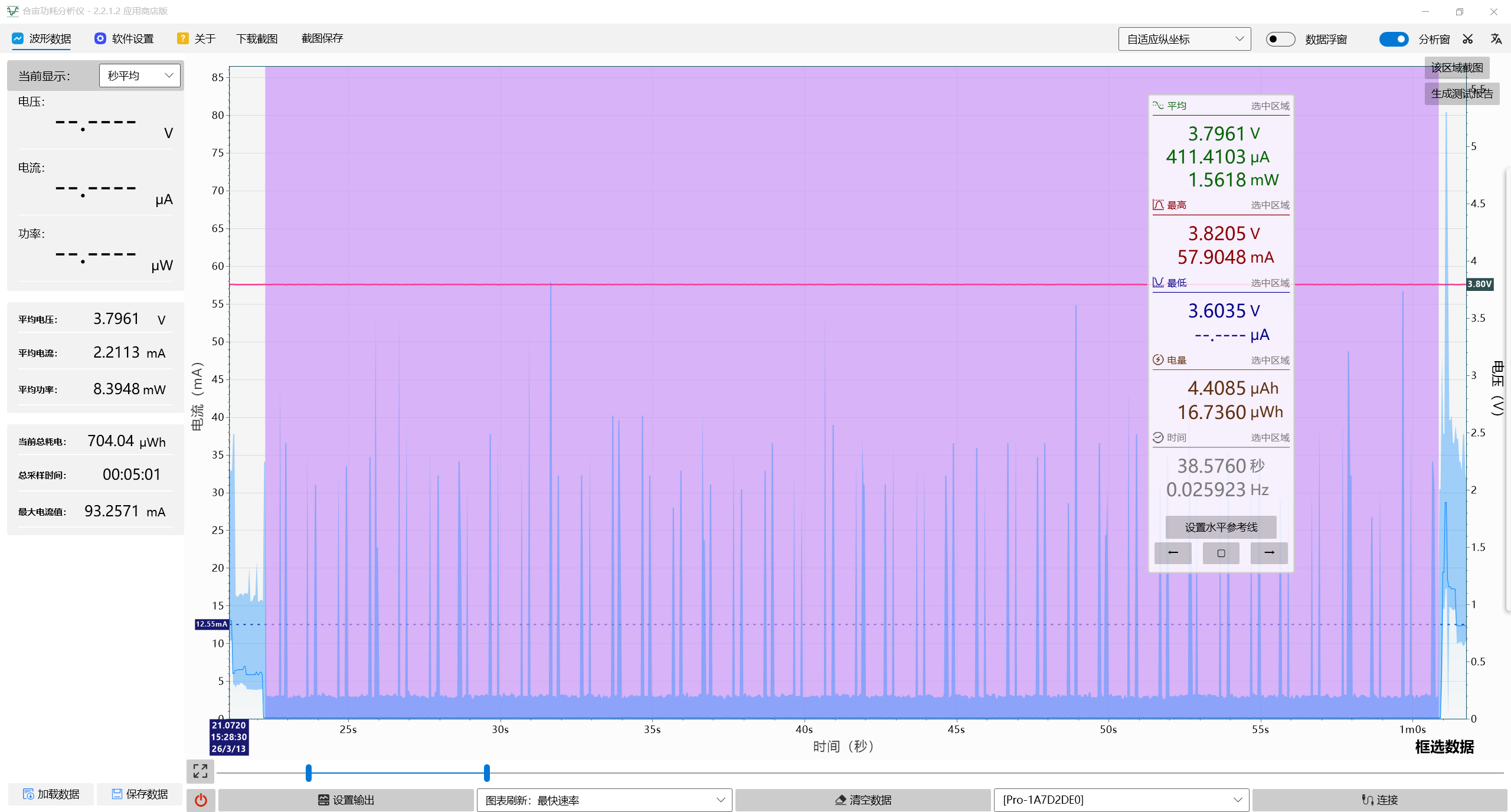

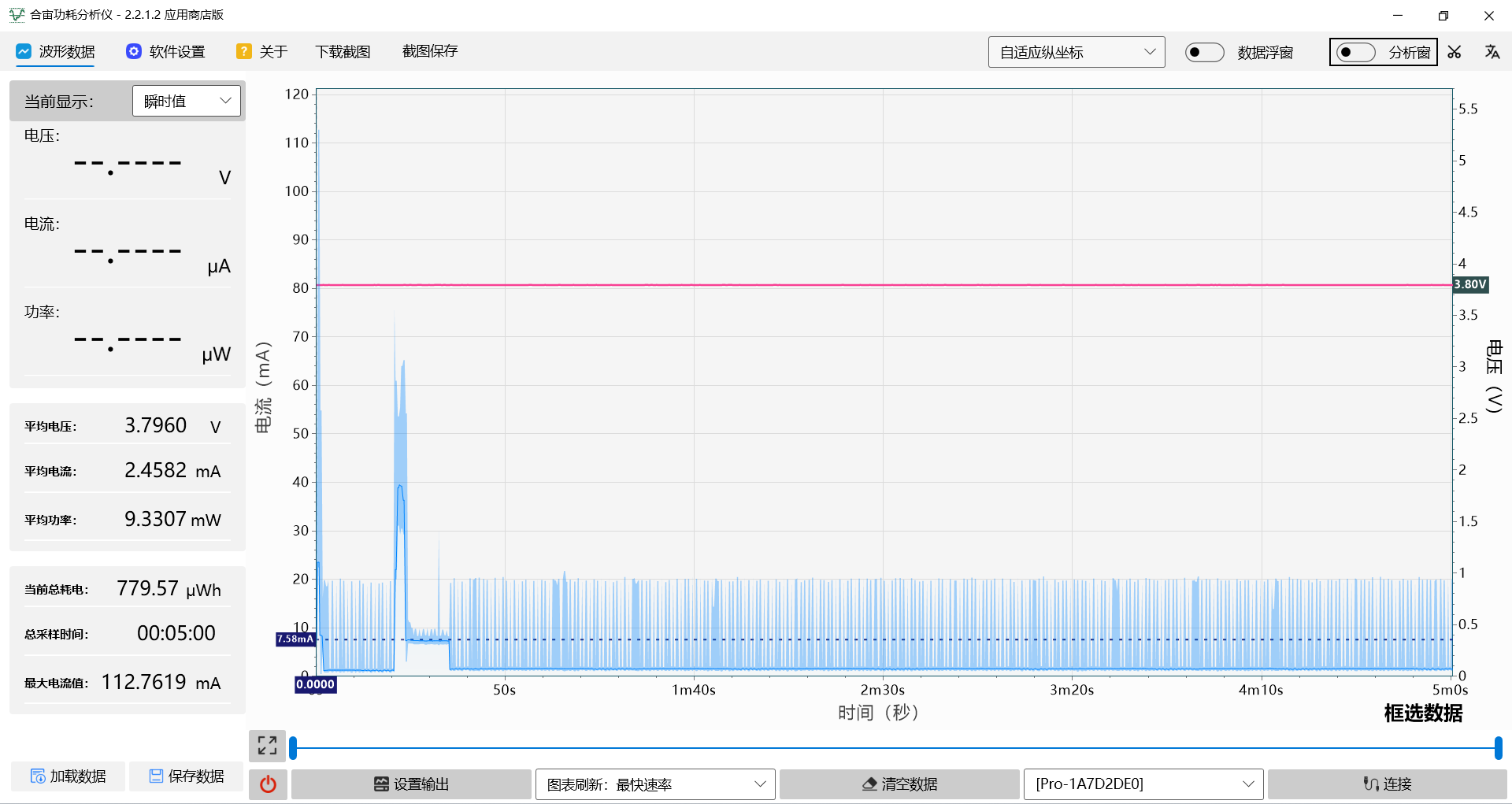

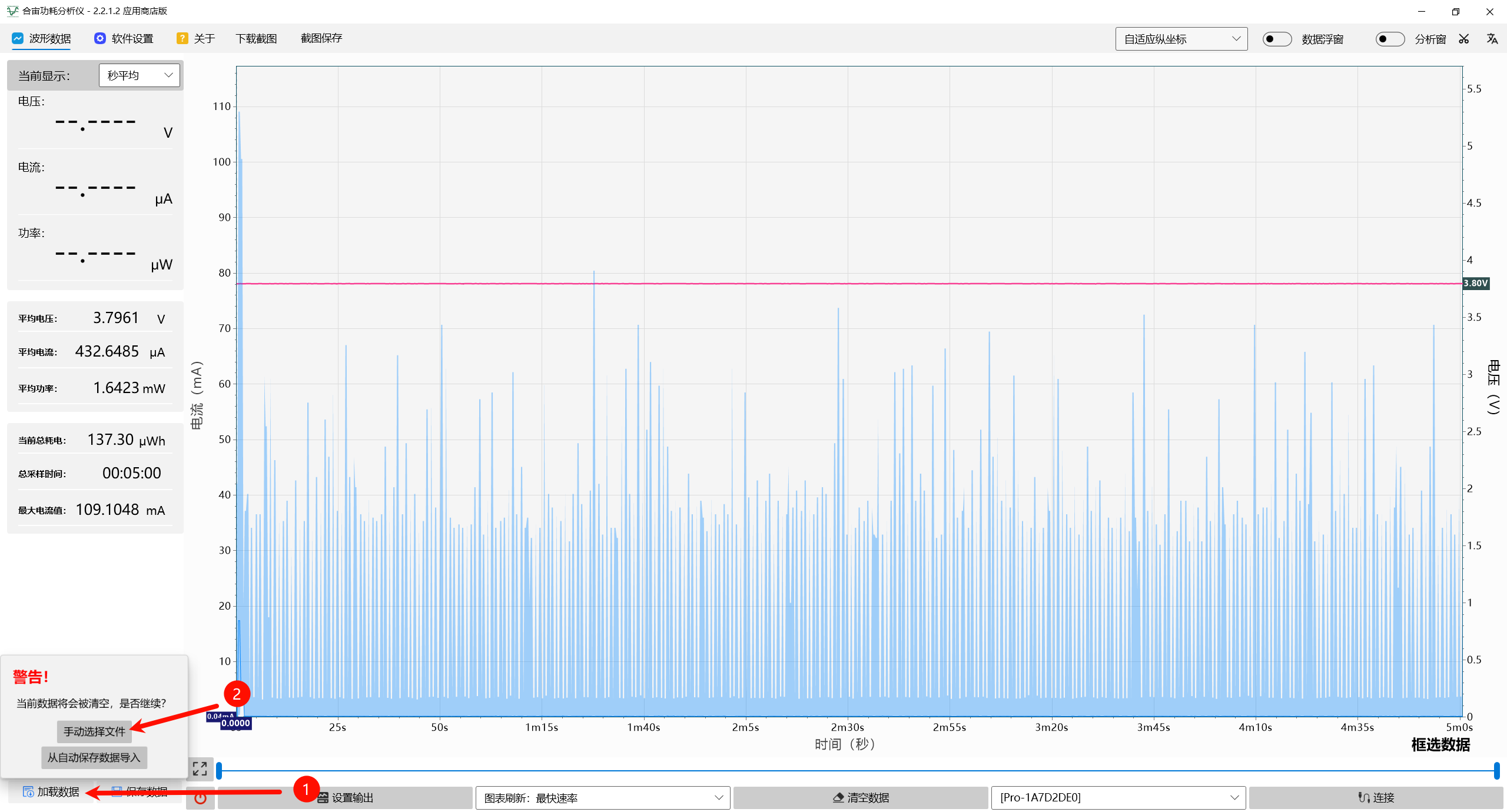

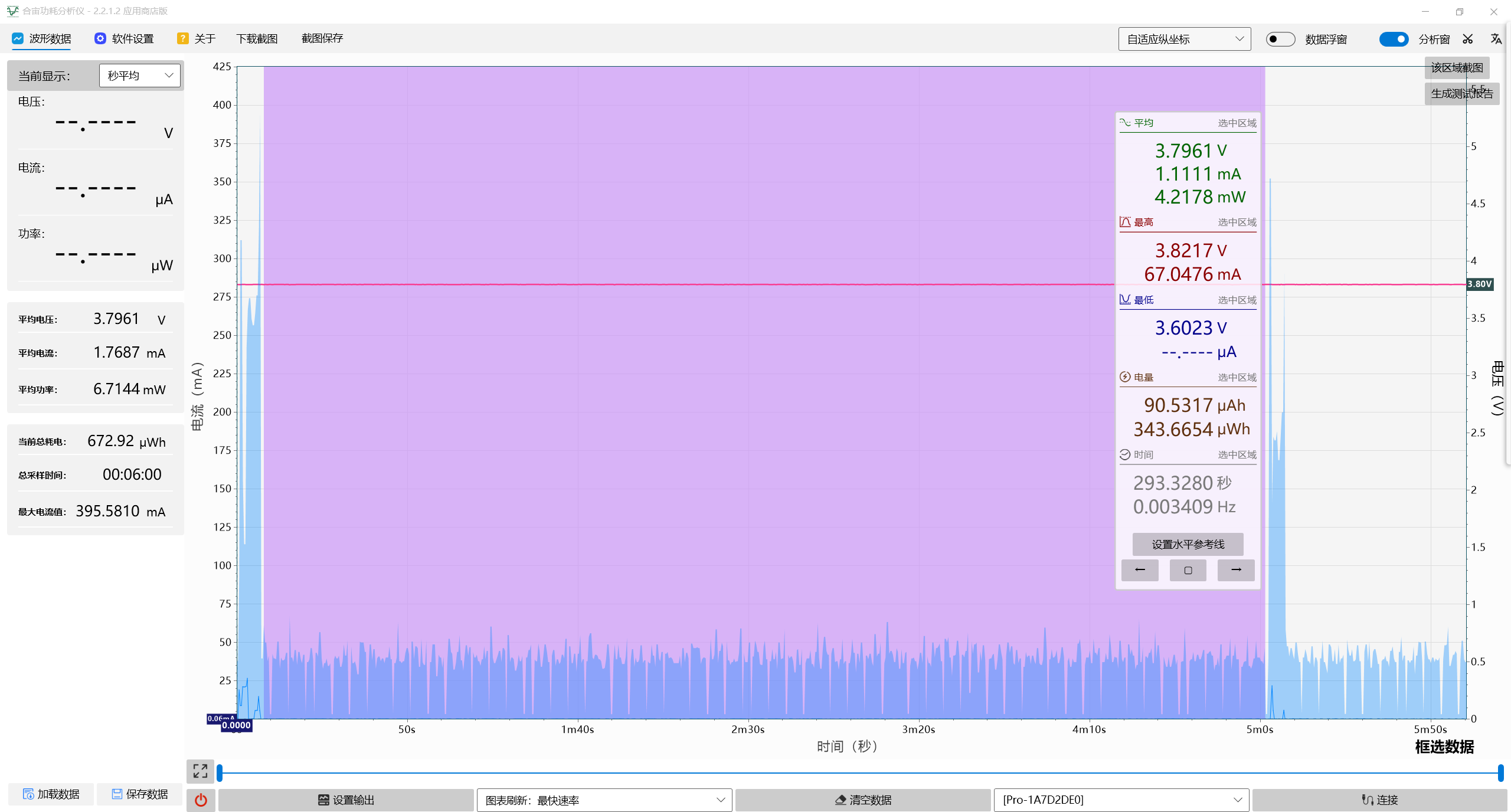

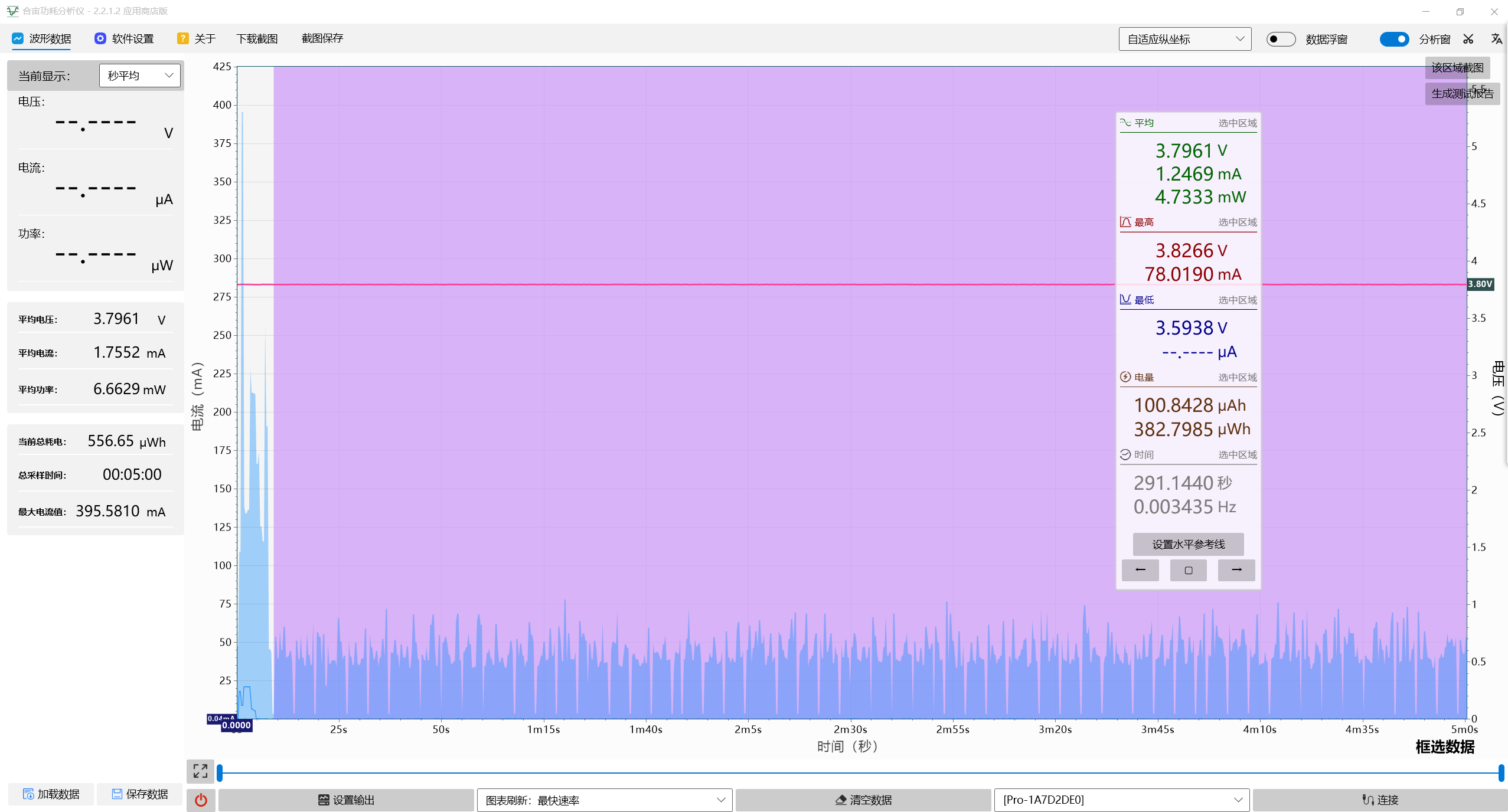

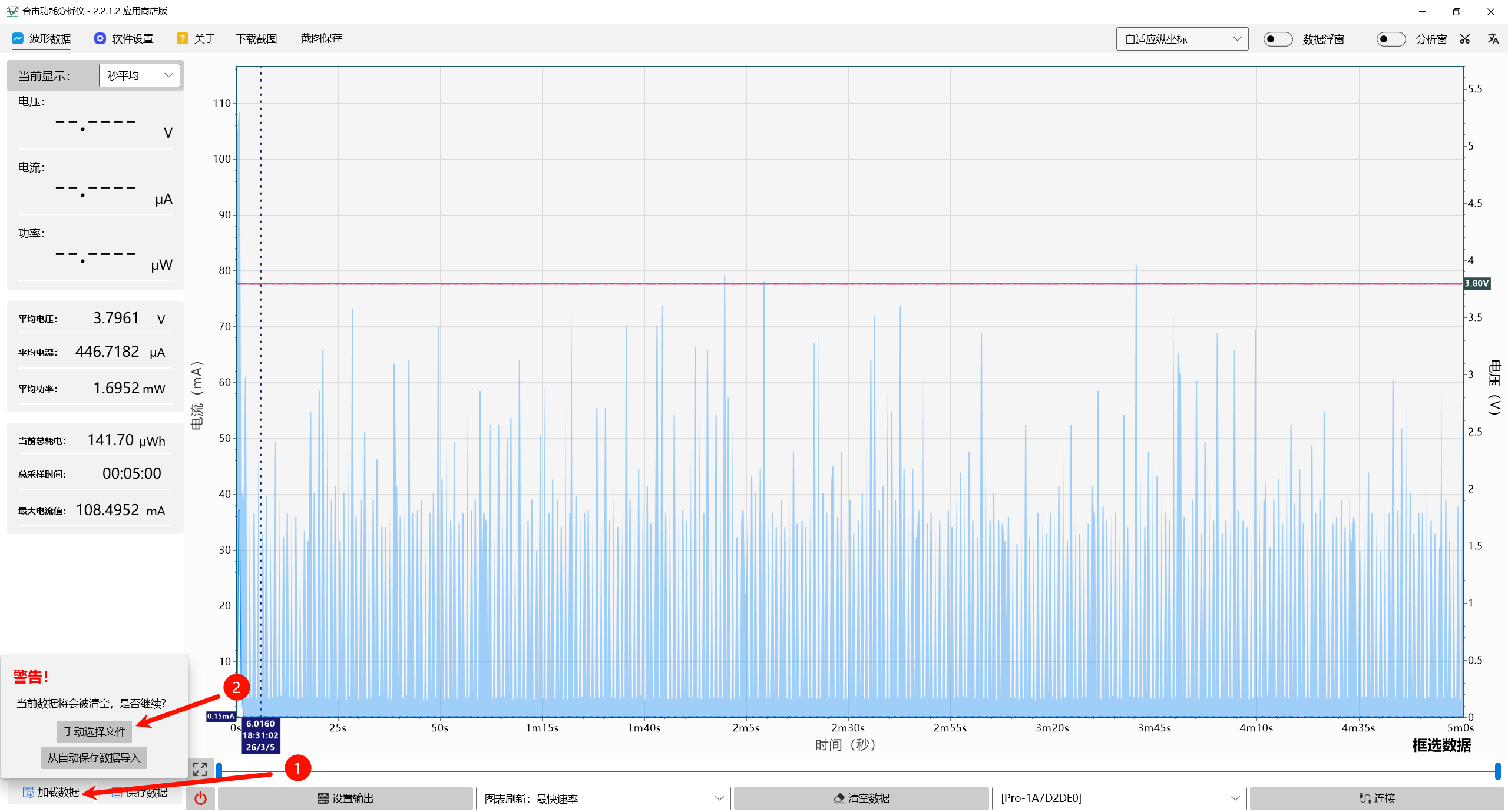

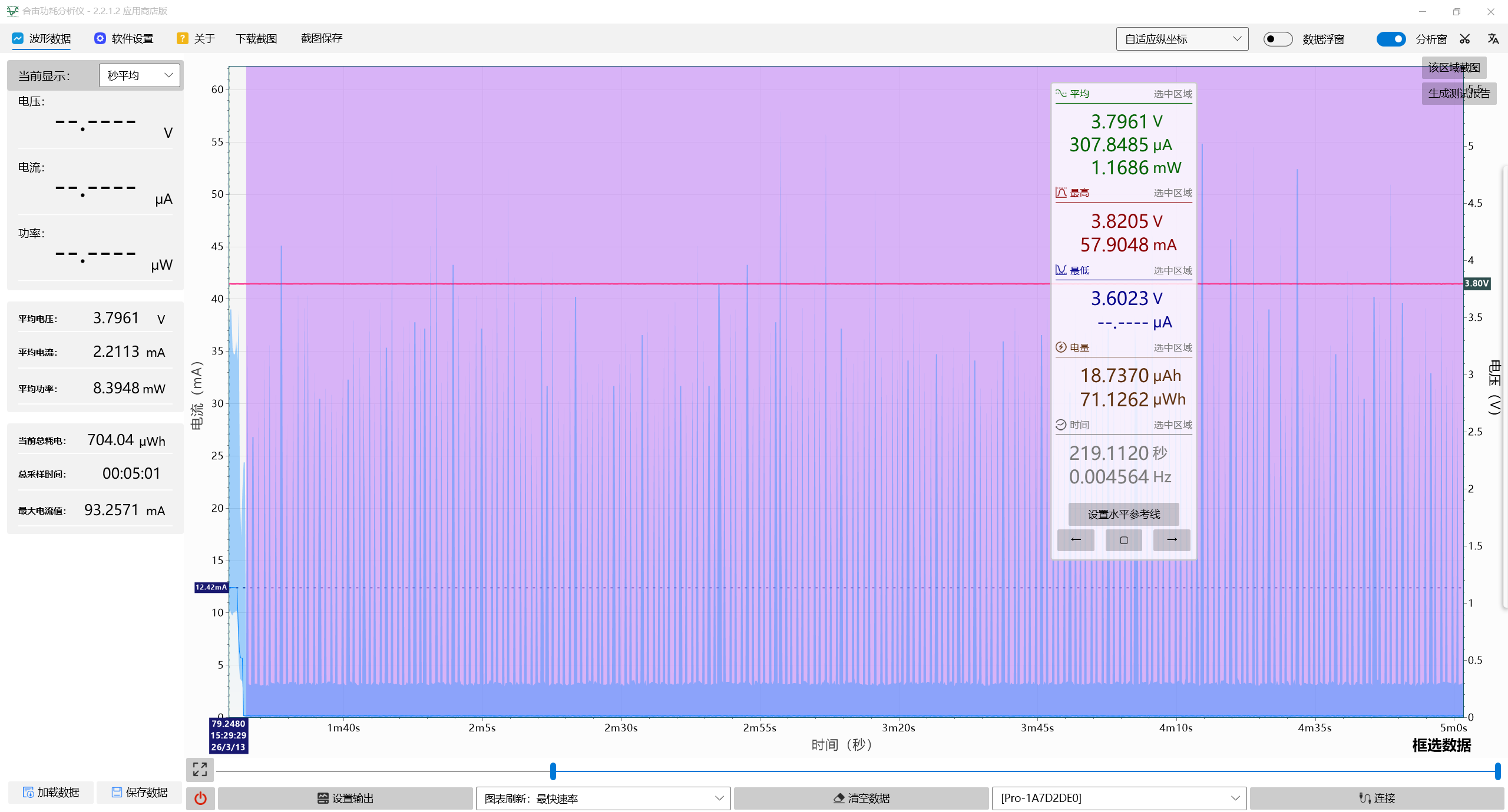

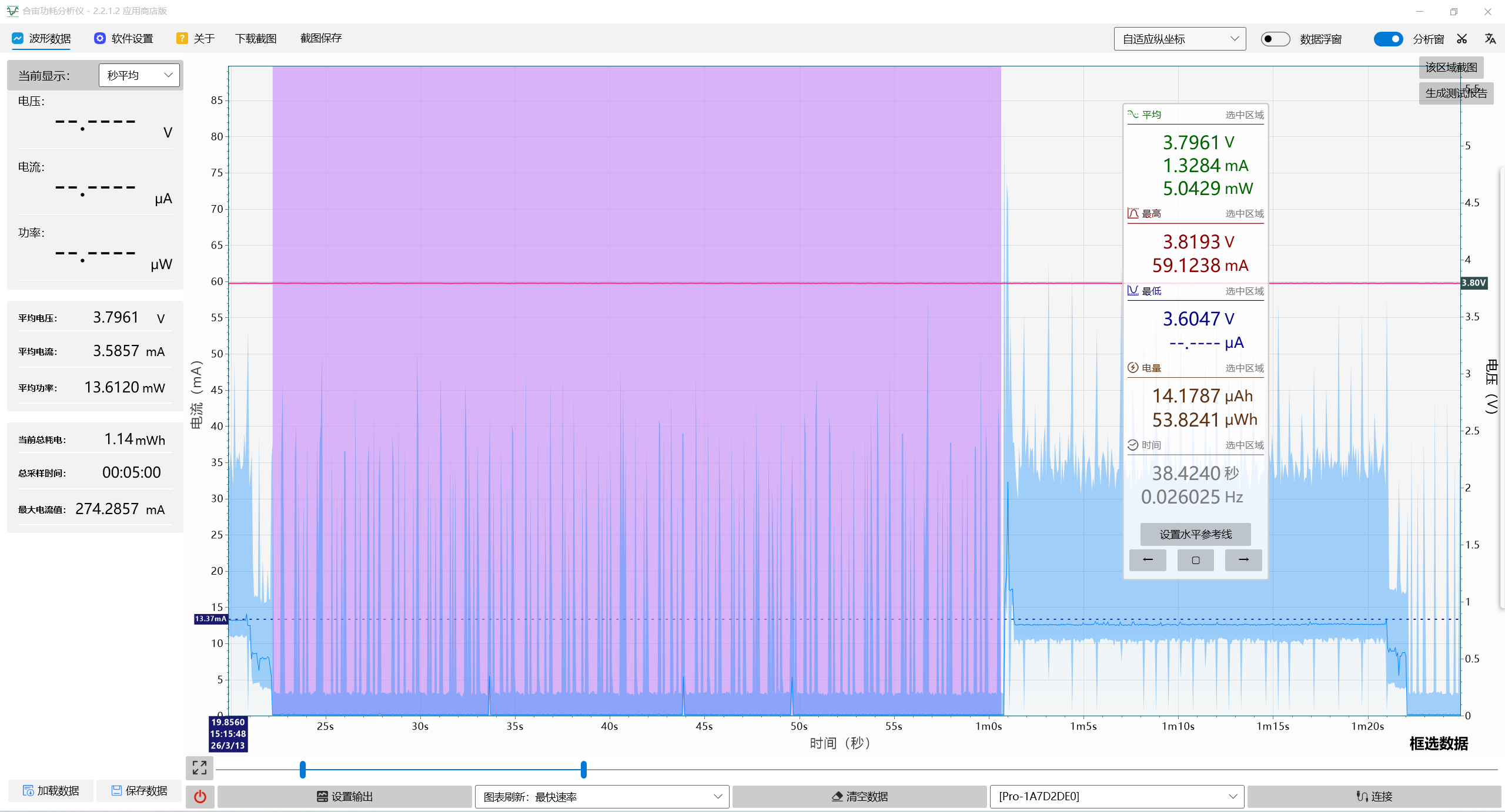

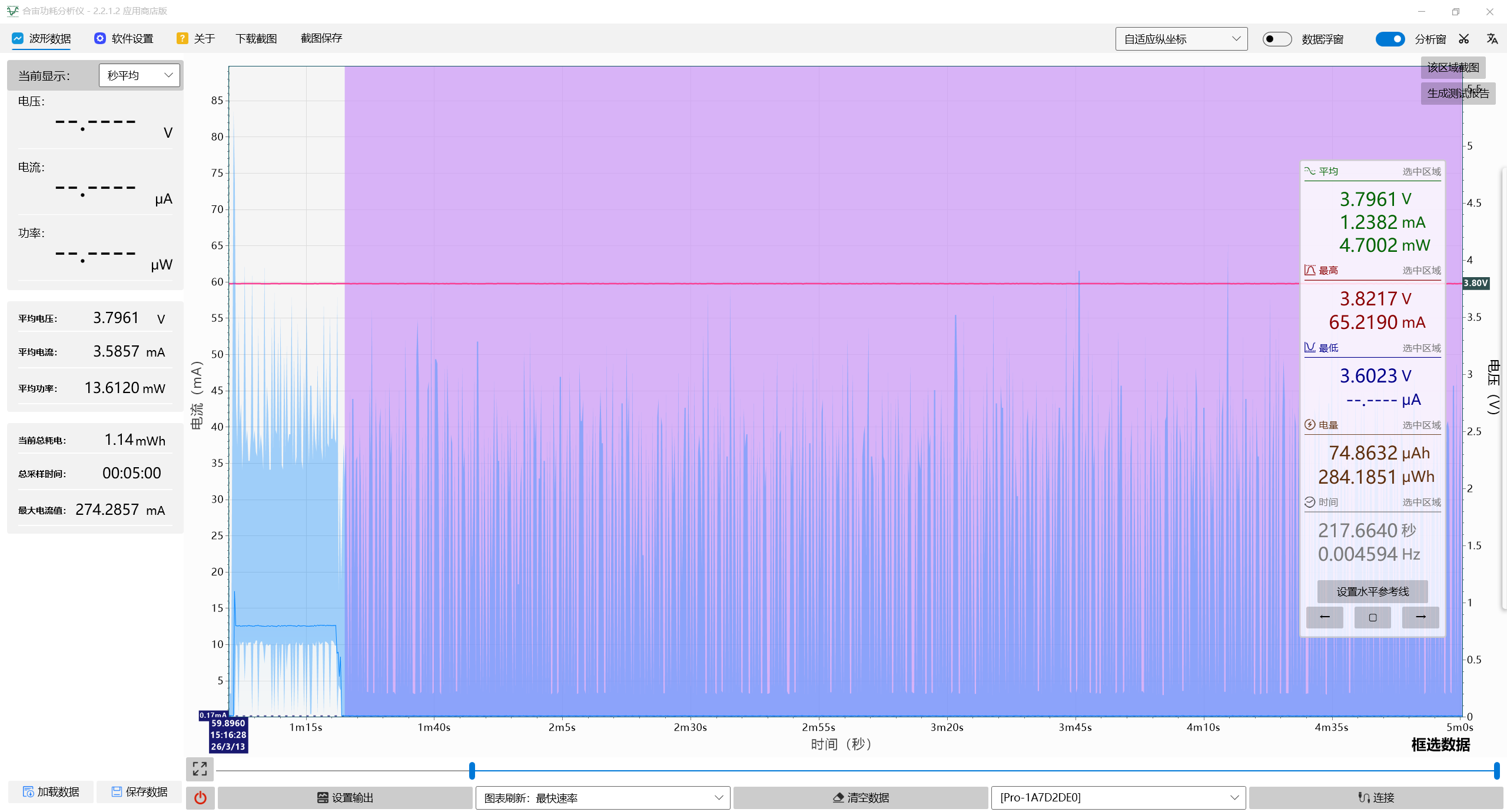

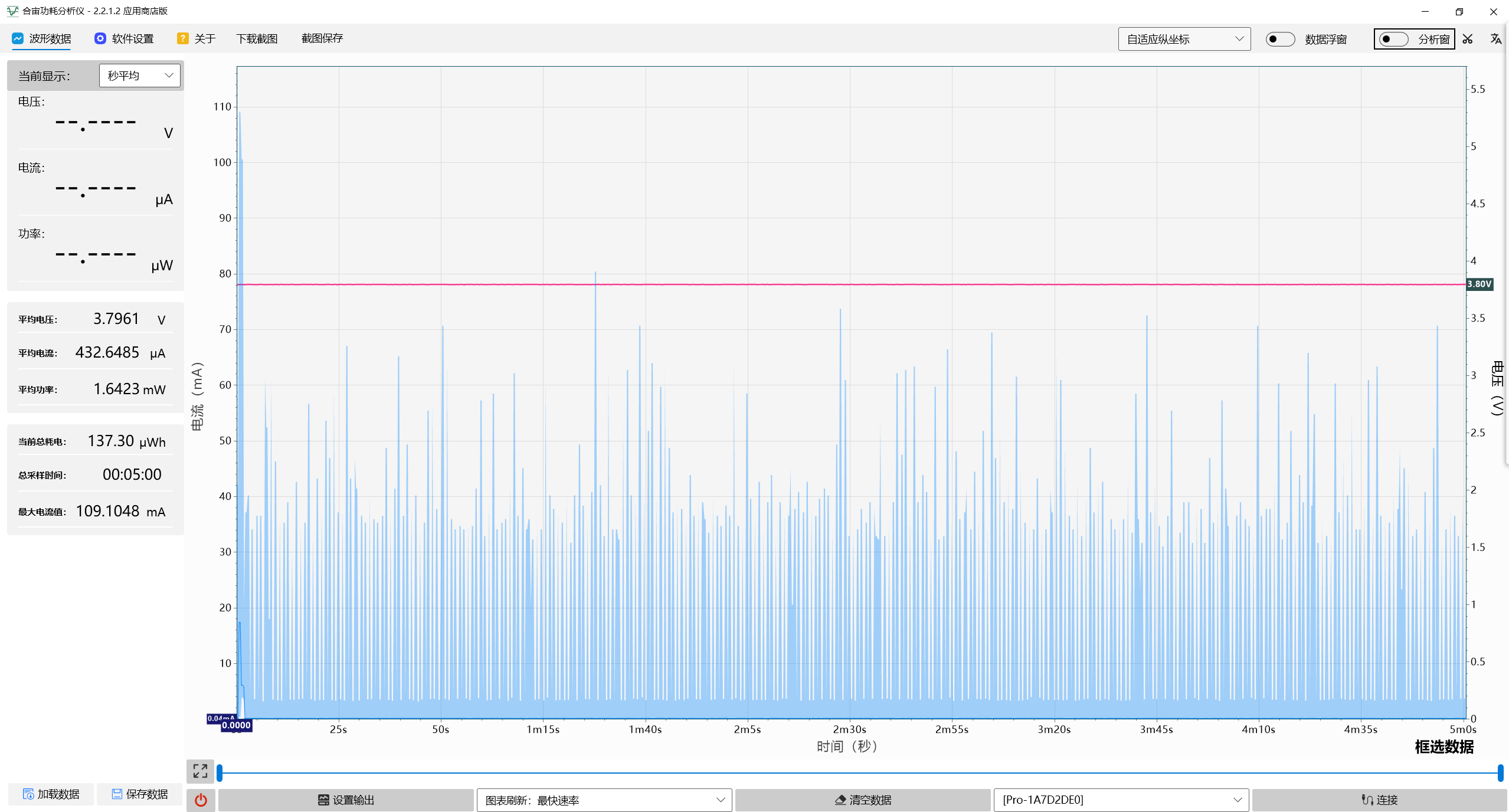

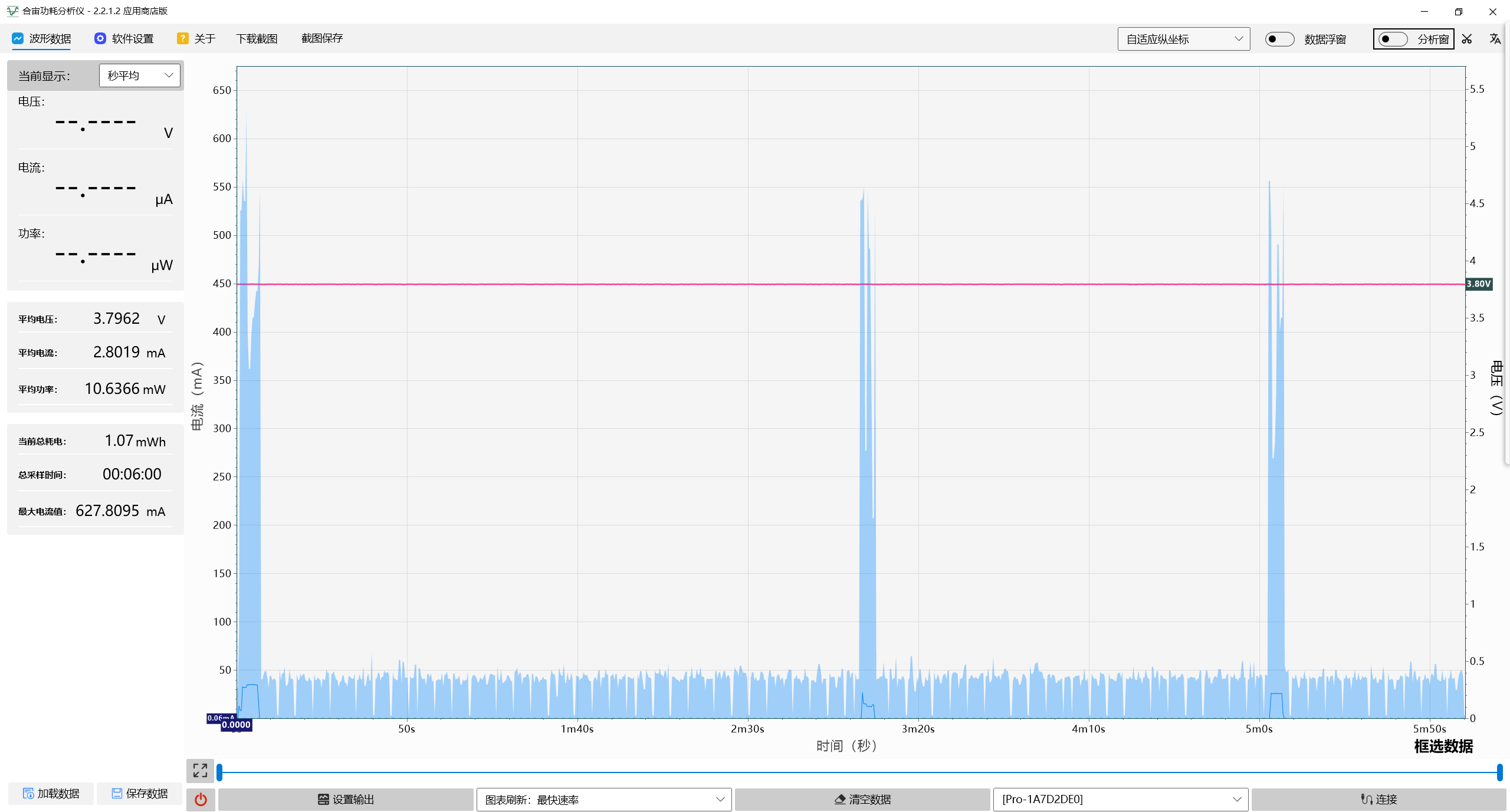

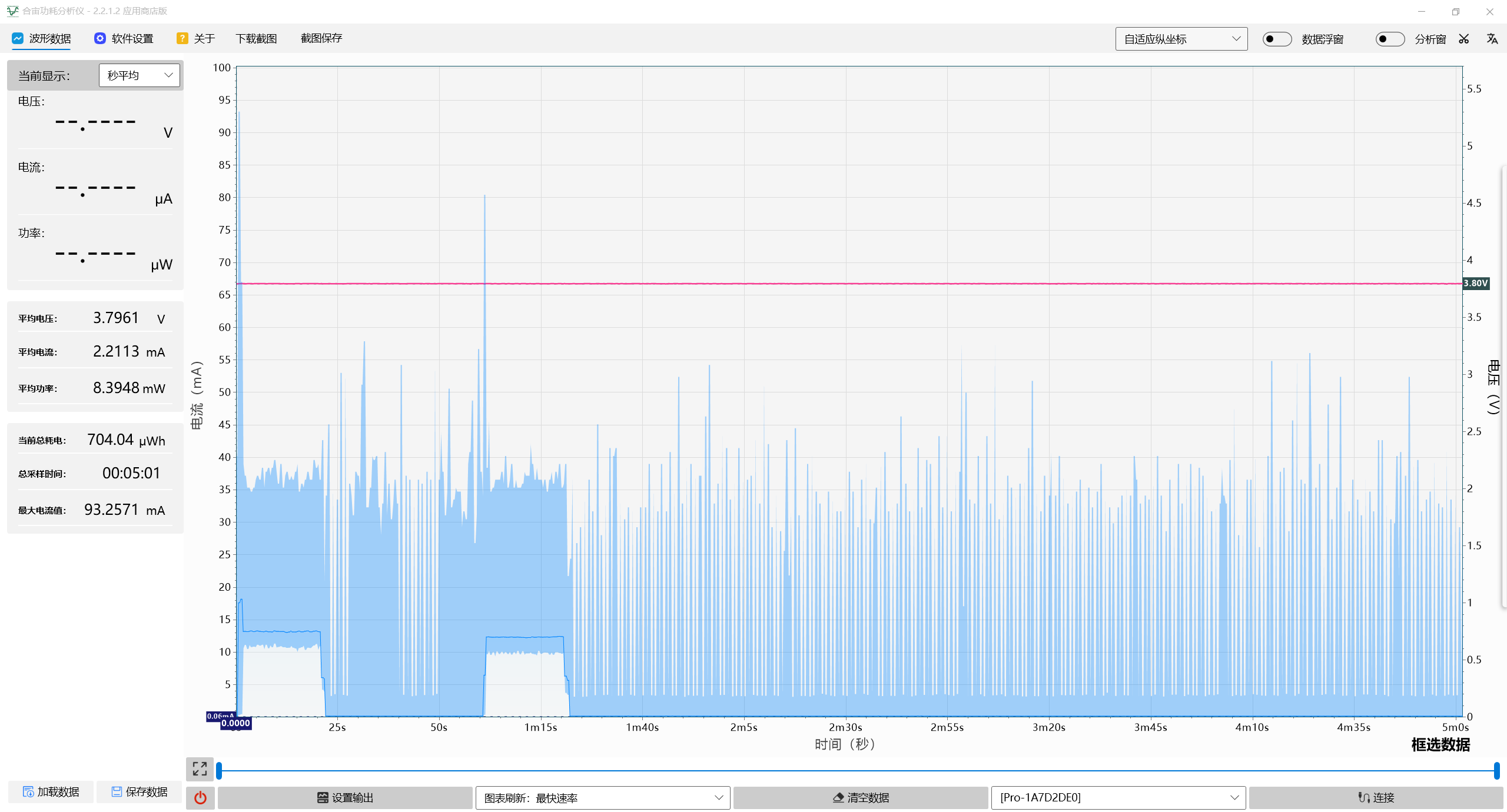

下图为低功耗模式下，不发数据时，模块的功耗情况，每一处尖峰都是与基站之间进行必要的通讯带来的电流增大

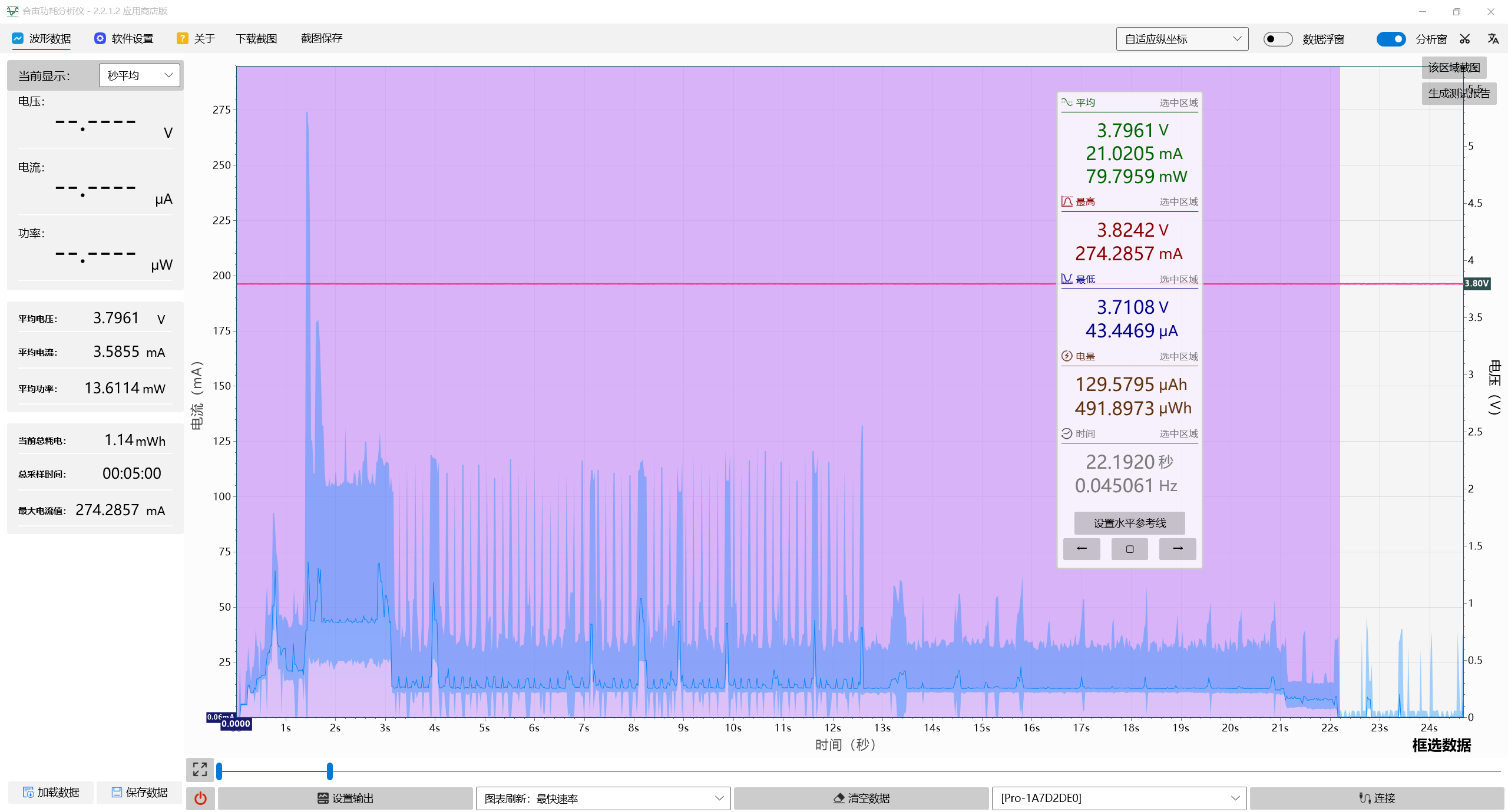

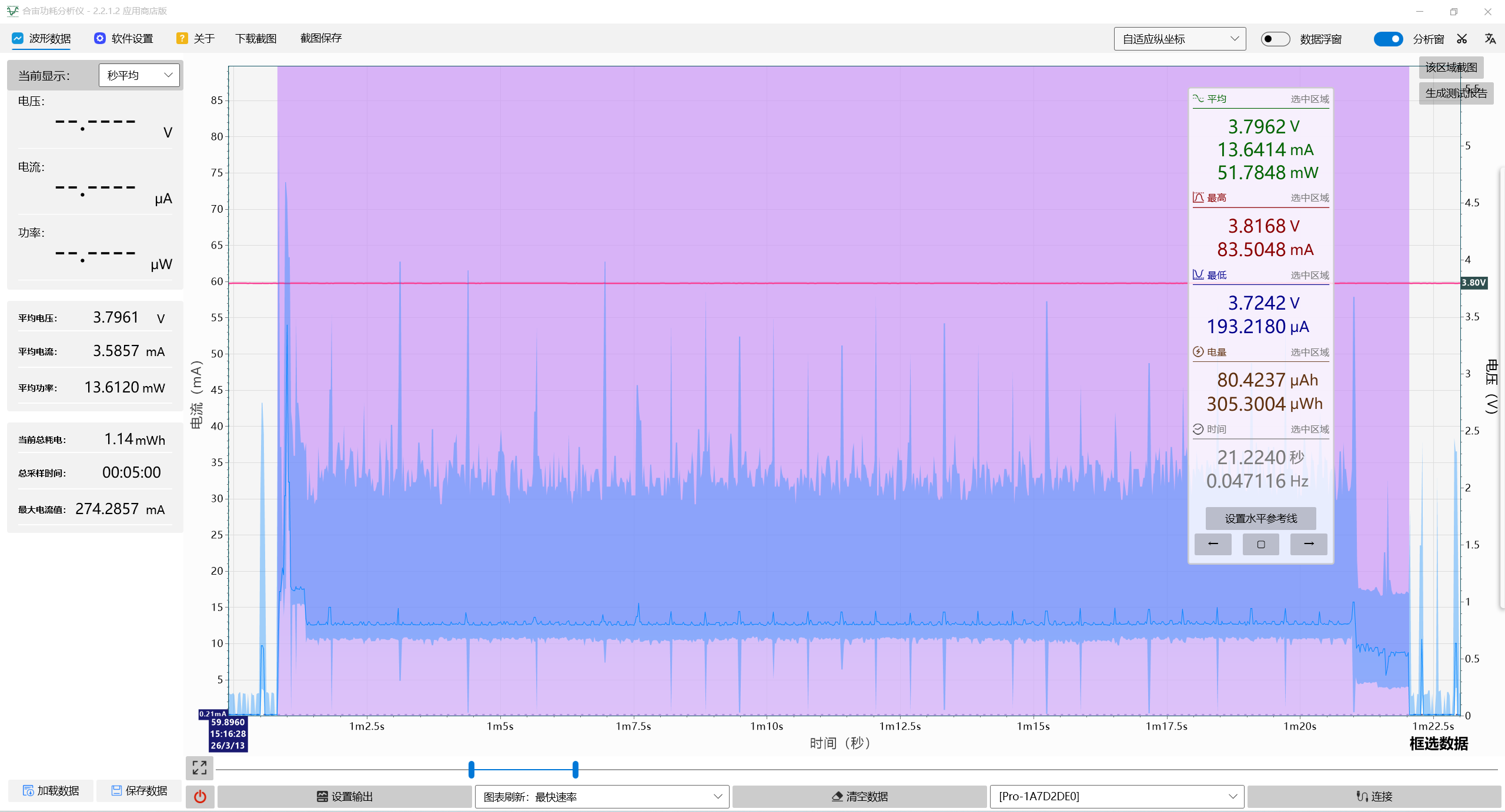

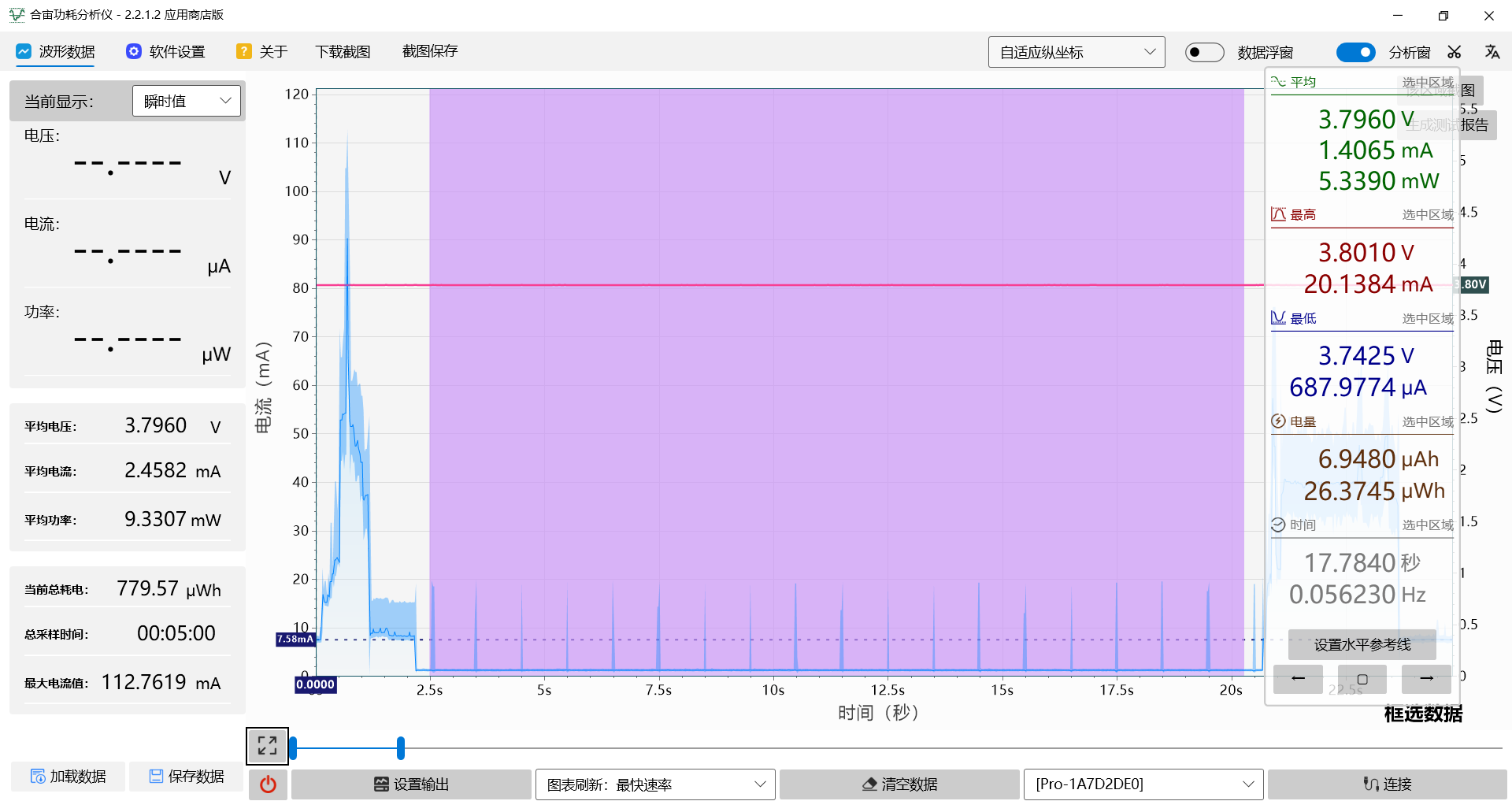

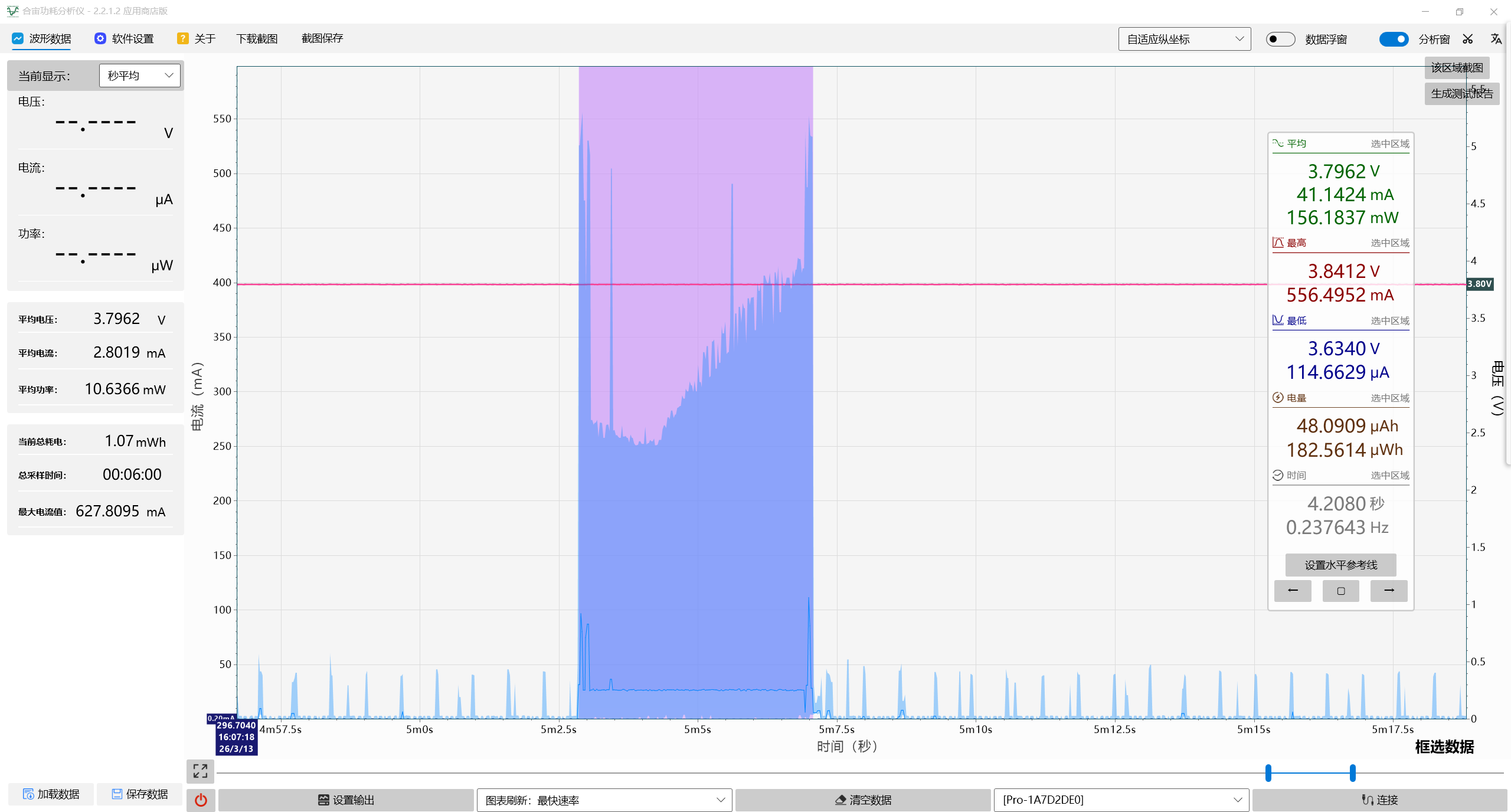

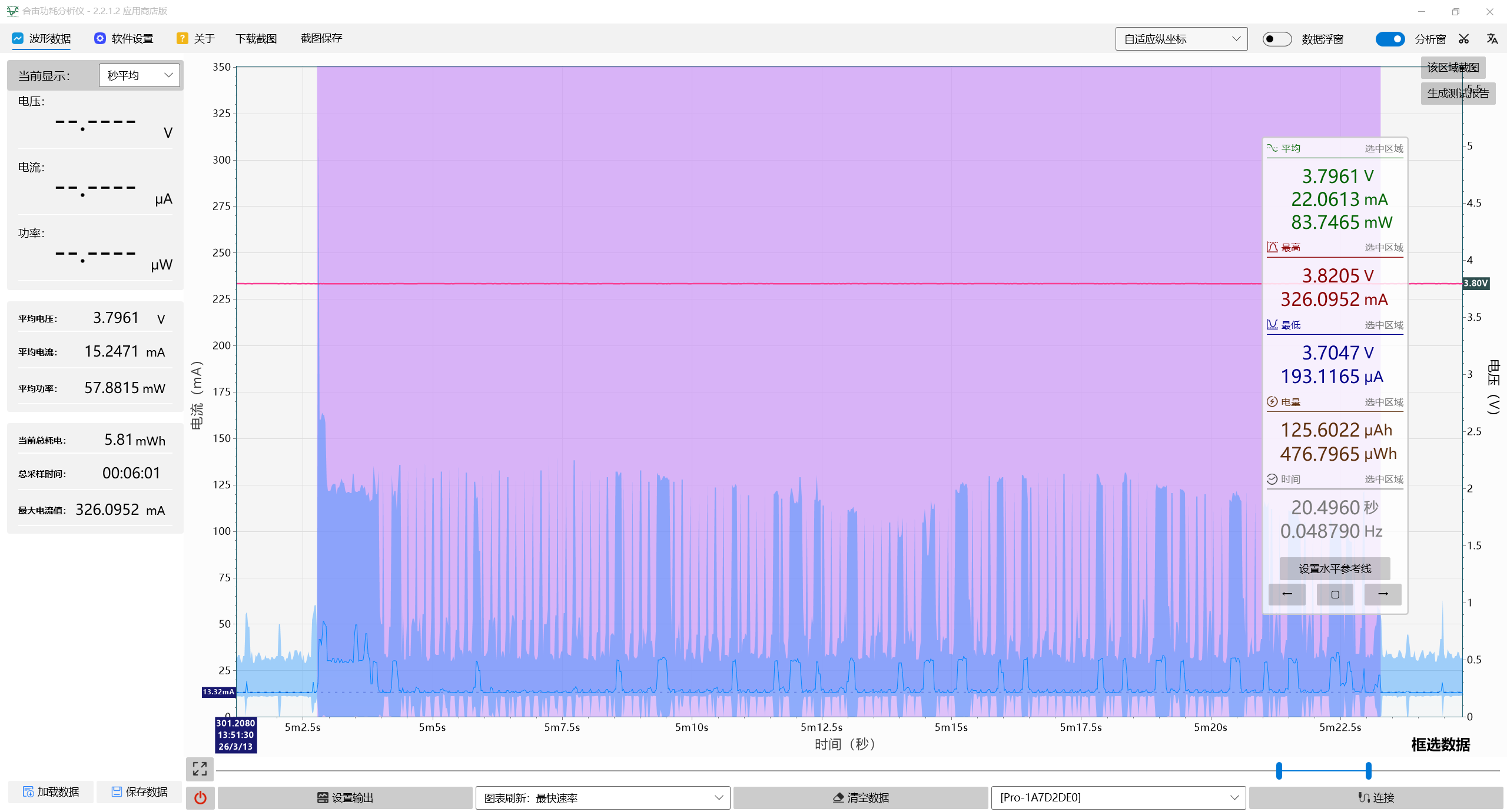

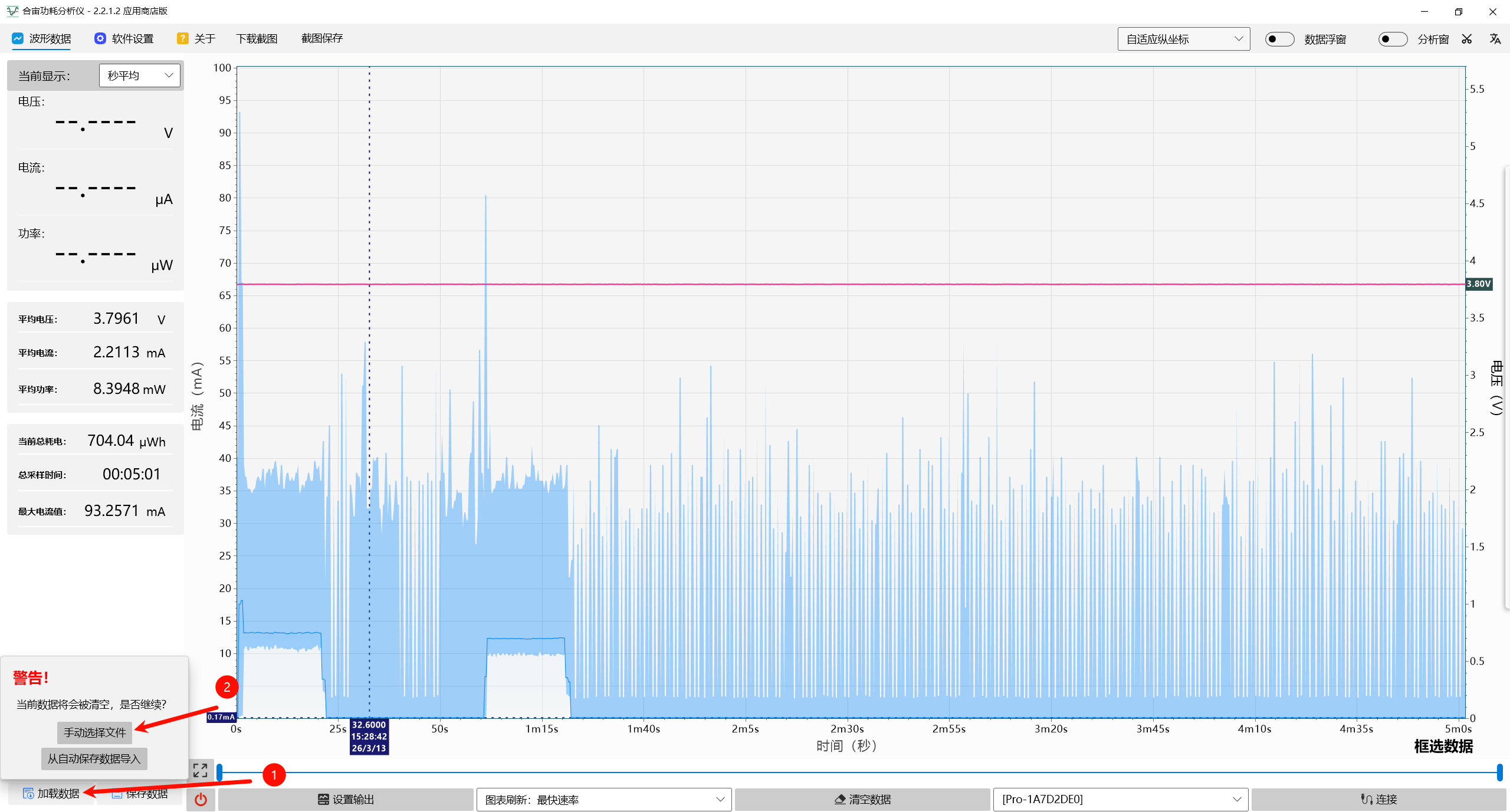

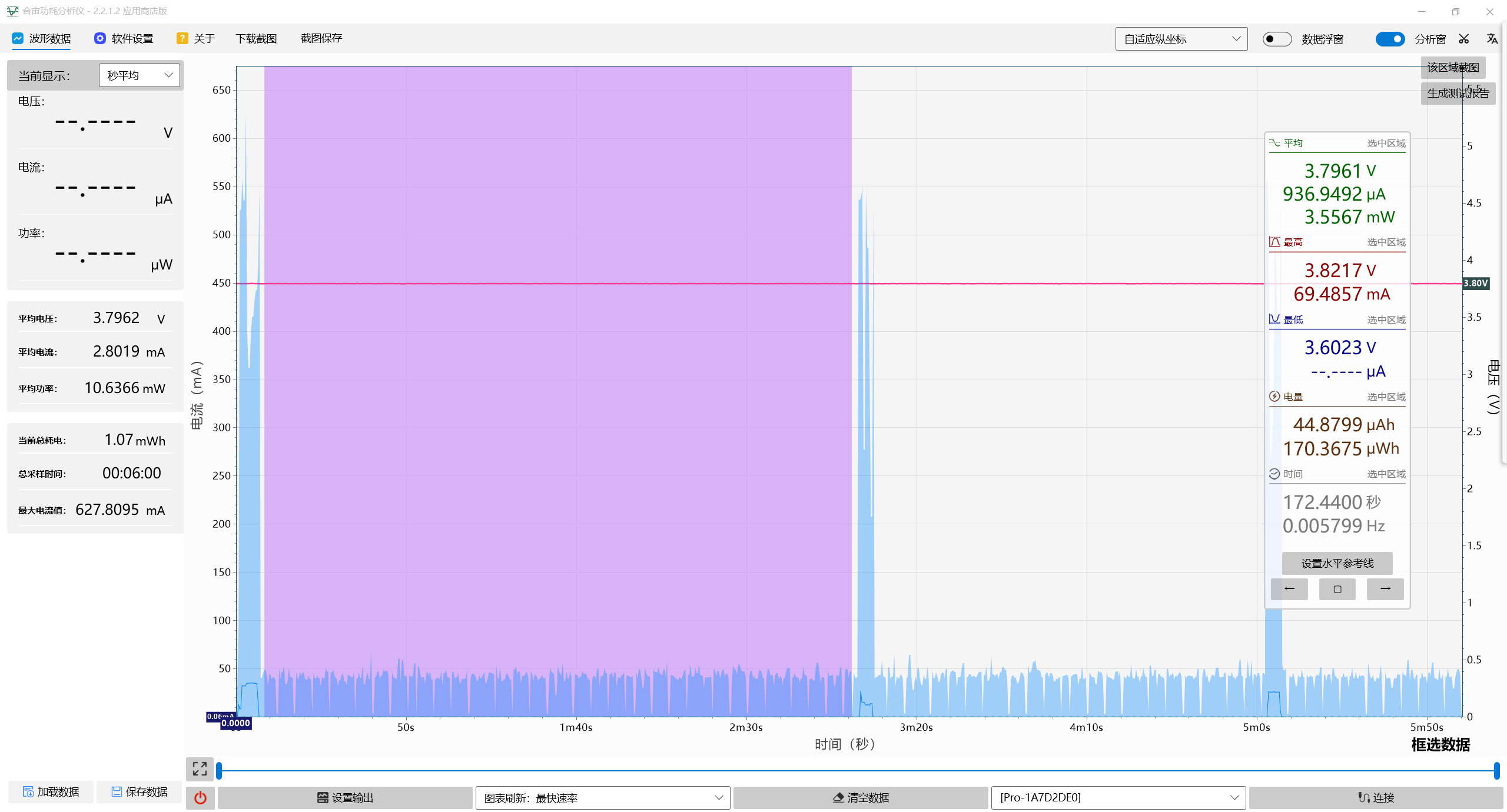

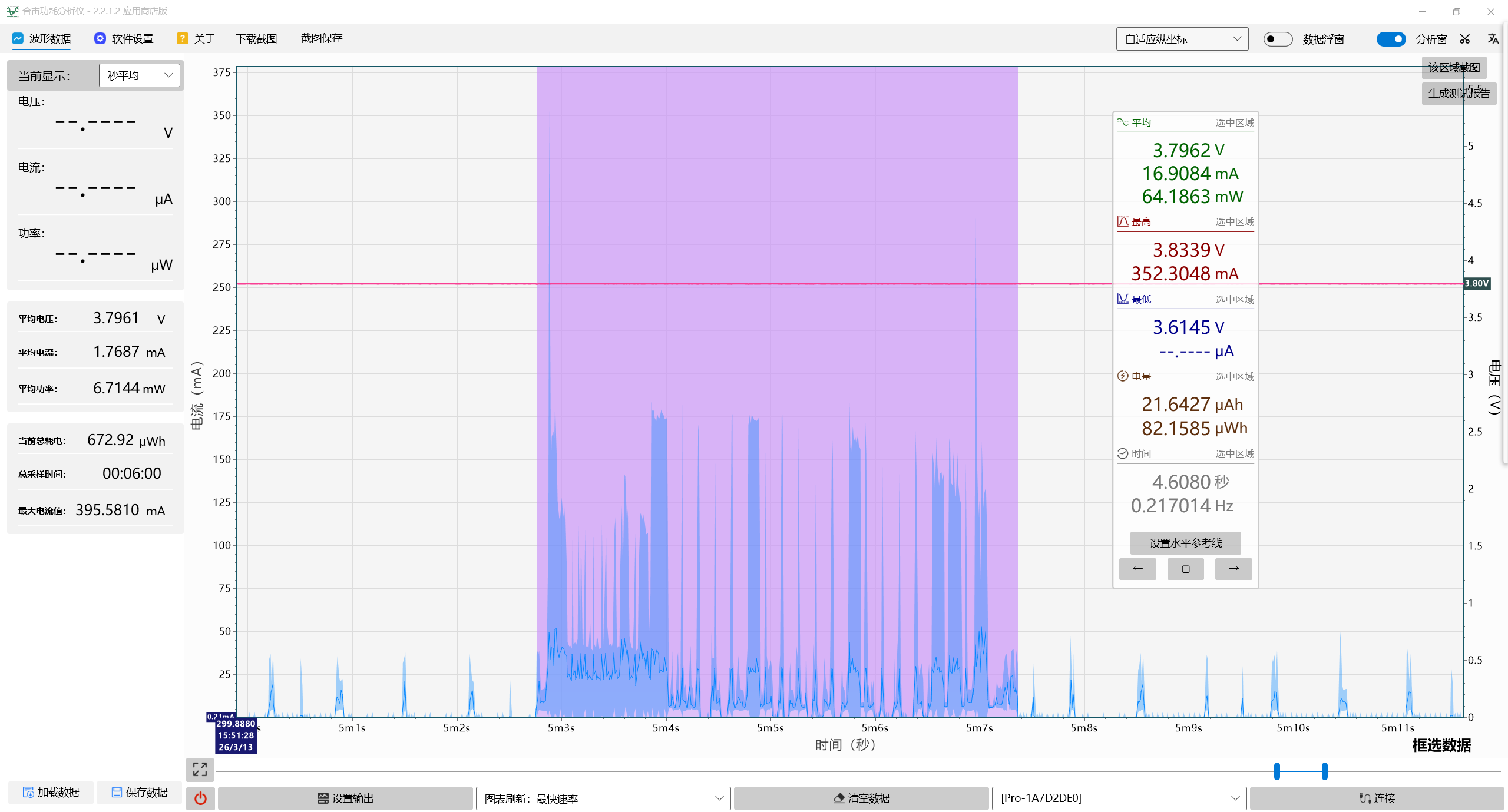

下图红框内为收到服务器下发数据时的功耗数据，可以看出从唤醒到收到服务器数据总计花费约 5S，平均电流约为 23.7mA

6.3 超低功耗模式(PSM+ 模式)简介

对于和服务器之间不需要保持长连接，仅仅需要间隔几小时甚至几天才发一次数据给服务器，希望电池待机时间更久一些的场景，可以使用第三种超低功耗("PSM+")模式

6.3.1 代码示例

测试 demo 链接

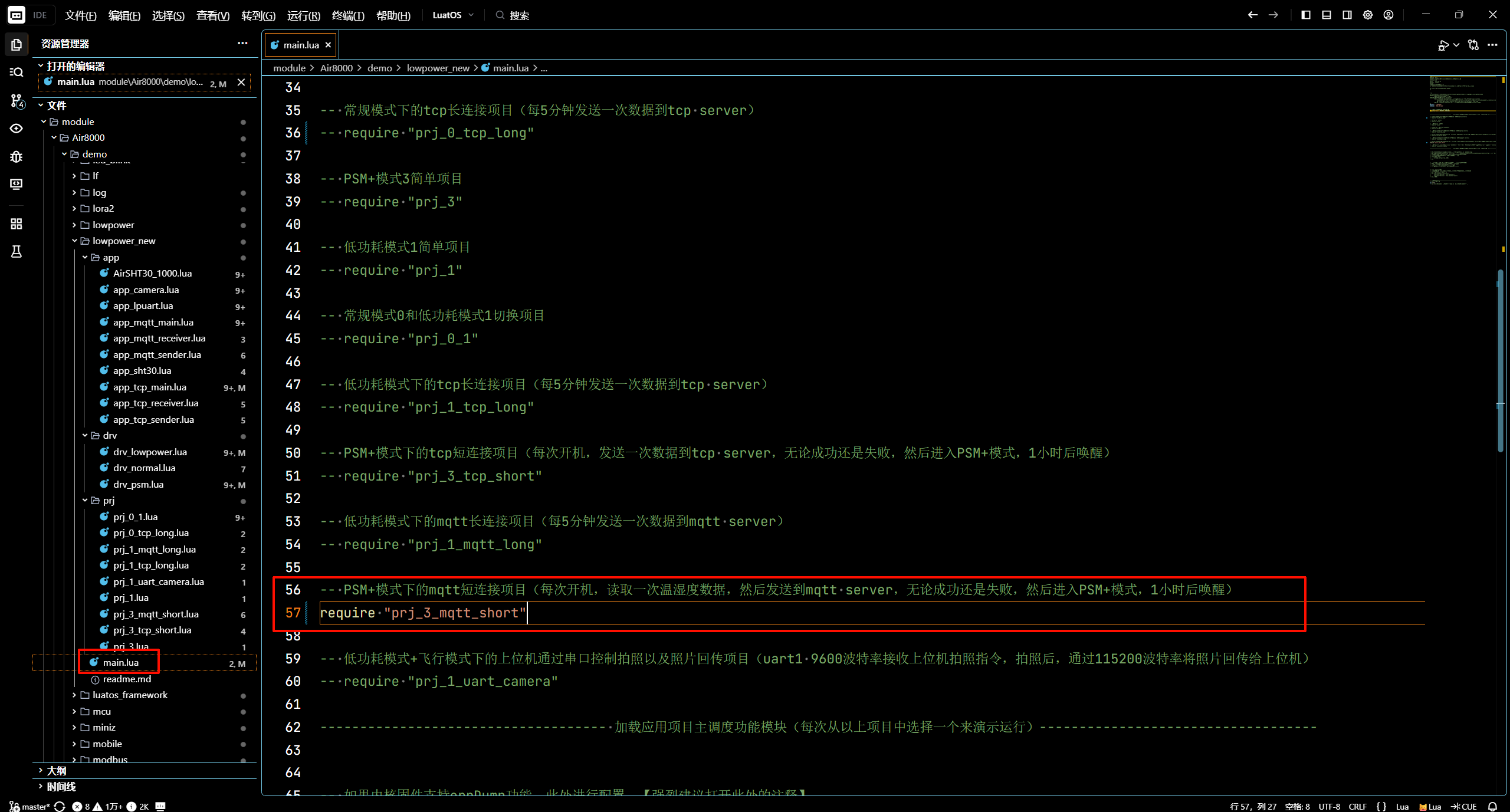

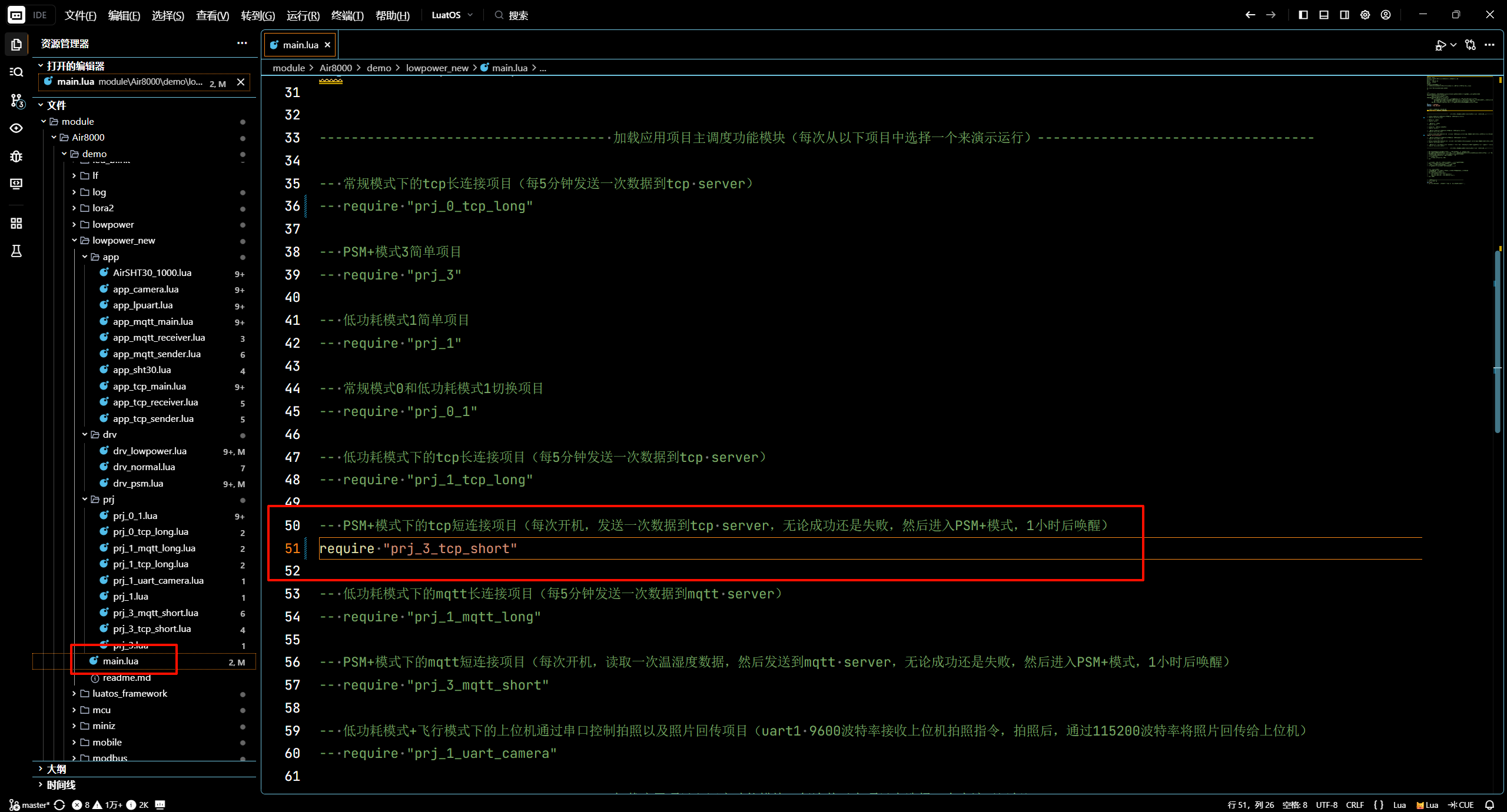

mian.lua 中打开--require "ultra_low_power" --低功耗模式这句话，屏蔽 require "normal"和 require "low_power_dissipation" --超低功耗模式(PSM+ 模式)这两句话

-- LuaTools需要PROJECT和VERSION这两个信息
PROJECT = "socket_low_power"
VERSION = "1.0"
PRODUCT_KEY = "123" --换成自己的
-- sys库是标配
_G.sys = require("sys")
_G.sysplus = require("sysplus")
log.style(1)

-- require "normal" --正常模式
-- require "low_power_dissipation" --低功耗模式
 require "ultra_low_power" --超低功耗模式(PSM+模式)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

ultra_low_power.lua 第二行和第三行，服务器 ip 和端口号的地方改成用户自己使用的服务的 IP/域名以及端口号，如果仅作测试，也可以使用合宙提供的测试服务器，测试服务器相关资料可以点击此处 https://netlab.luatos.com/ 进入后选择打开 TCP/UDP(根据用户服务器类型自行选择)

打开后，如图所示位置即是 IP 和端口号

ultra_low_power.lua

-- netlab.luatos.com上打开TCP，然后修改IP和端口号，自动回复netlab下发的数据，自收自发测试
local server_ip = "112.125.89.8"
local server_port = 44162 --此端口号连不上，请修改为测试服务器自己的端口号测试
local period = 3 * 60 * 60 * 1000 -- 3小时唤醒一次
-- 配置GPIO达到最低功耗
gpio.setup(25, 0) -- 关闭GNSS电源
gpio.setup(24, 0) -- 关闭三轴电源
gpio.setup(23, 0) -- 关闭wifi电源
pm.power(pm.WORK_MODE,0) --这里写进入正常模式是因为如果要有接收服务器的操作，需要进入正常模式，后续再进入PSM+模式，不然会导致接收不到
local reason, slp_state = pm.lastReson() -- 获取唤醒原因
log.info("wakeup state", pm.lastReson())
local libnet = require "libnet"

local d1Name = "D1_TASK"
local function netCB(msg)
    log.info("未处理消息", msg[1], msg[2], msg[3], msg[4])
end

local function testTask(ip, port)
    local txData
    if reason == 0 then
        txData = "normal wakeup"
    elseif reason == 1 then
        txData = "timer wakeup"
    elseif reason == 2 then
        txData = "pad wakeup"
    elseif reason == 3 then
        txData = "uart1 wakeup"
    end
    if slp_state > 0 then
        mobile.flymode(0, false) -- 退出飞行模式，进入psm+前进入飞行模式，唤醒后需要主动退出
    end

    --gpio.close(32)

    local netc, needBreak
    local result, param, is_err
    netc = socket.create(nil, d1Name)
    socket.debug(netc, false)
    socket.config(netc)
    local retry = 0
    while retry < 3 do
        log.info(rtos.meminfo("sys"))
        result = libnet.waitLink(d1Name, 0, netc)
        result = libnet.connect(d1Name, 5000, netc, ip, port)
        if result then
            log.info("服务器连上了")
            result, param = libnet.tx(d1Name, 15000, netc, txData)
            if not result then
                log.info("服务器断开了", result, param)
                break
            else
                needBreak = true
            end
        else
            log.info("服务器连接失败")
        end
        libnet.close(d1Name, 5000, netc)
        retry = retry + 1
        if needBreak then
            break
        end
    end

    uart.setup(1, 9600) -- 配置uart1，外部唤醒用

    -- 配置GPIO以达到最低功耗的目的
    gpio.setup(gpio.WAKEUP0, function() -- 配置wakeup中断，外部唤醒用
        log.info("gpio")
    end, gpio.PULLUP, gpio.FALLING)
    gpio.close(45)
    gpio.close(46) --这里pwrkey接地才需要，不接地通过按键控制的不需要

    pm.dtimerStart(3, period) -- 启动深度休眠定时器

    mobile.flymode(0, true) -- 启动飞行模式，规避可能会出现的网络问题
    pm.power(pm.WORK_MODE, 3) -- 进入极致功耗模式

    sys.wait(15000) -- demo演示唤醒时间是三十分钟，如果15s后模块重启，则说明进入极致功耗模式失败，
    log.info("进入极致功耗模式失败，尝试重启")
    rtos.reboot()
end
sysplus.taskInitEx(testTask, d1Name, netCB, server_ip, server_port)

6.3.2 展示效果

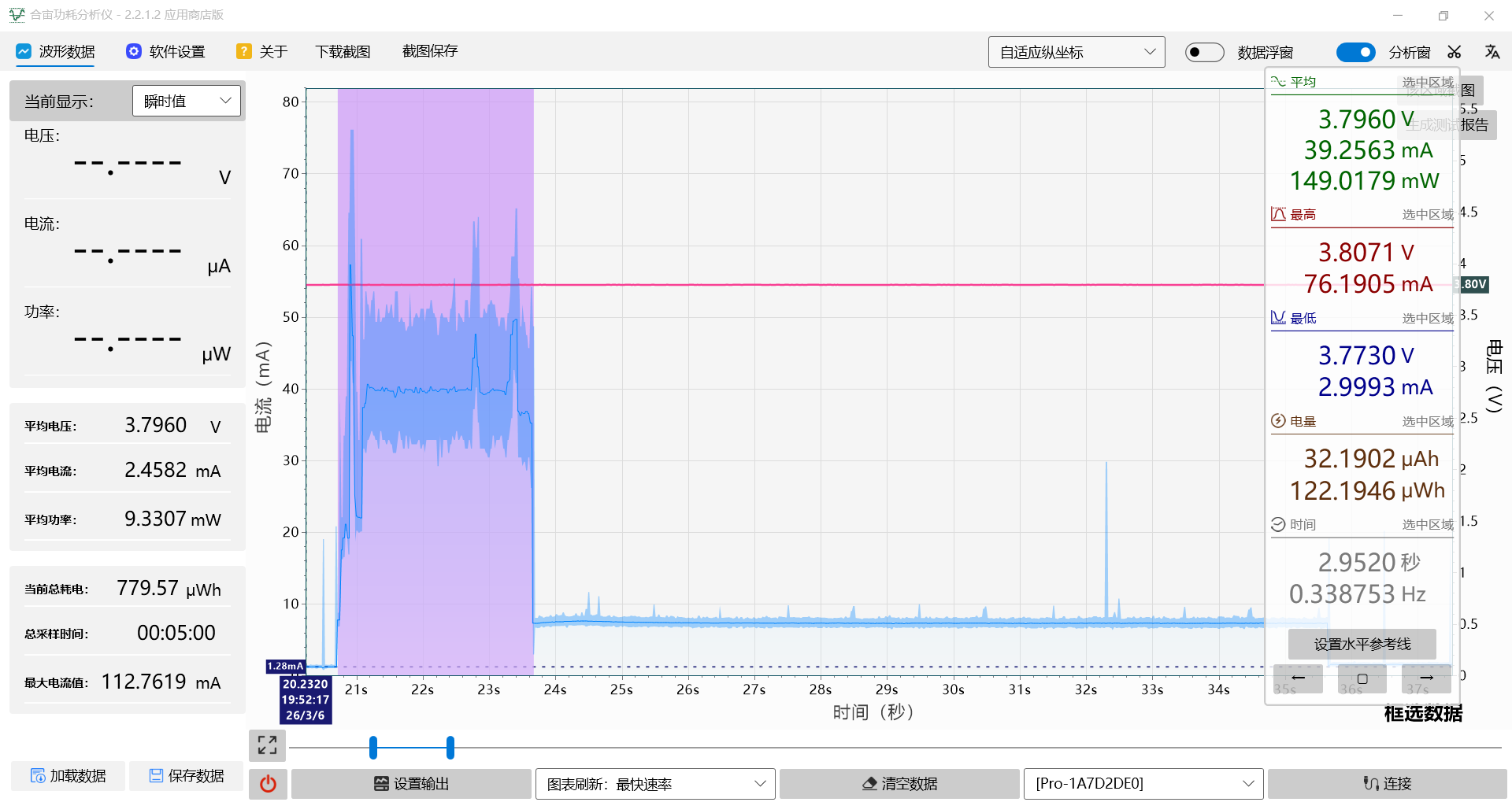

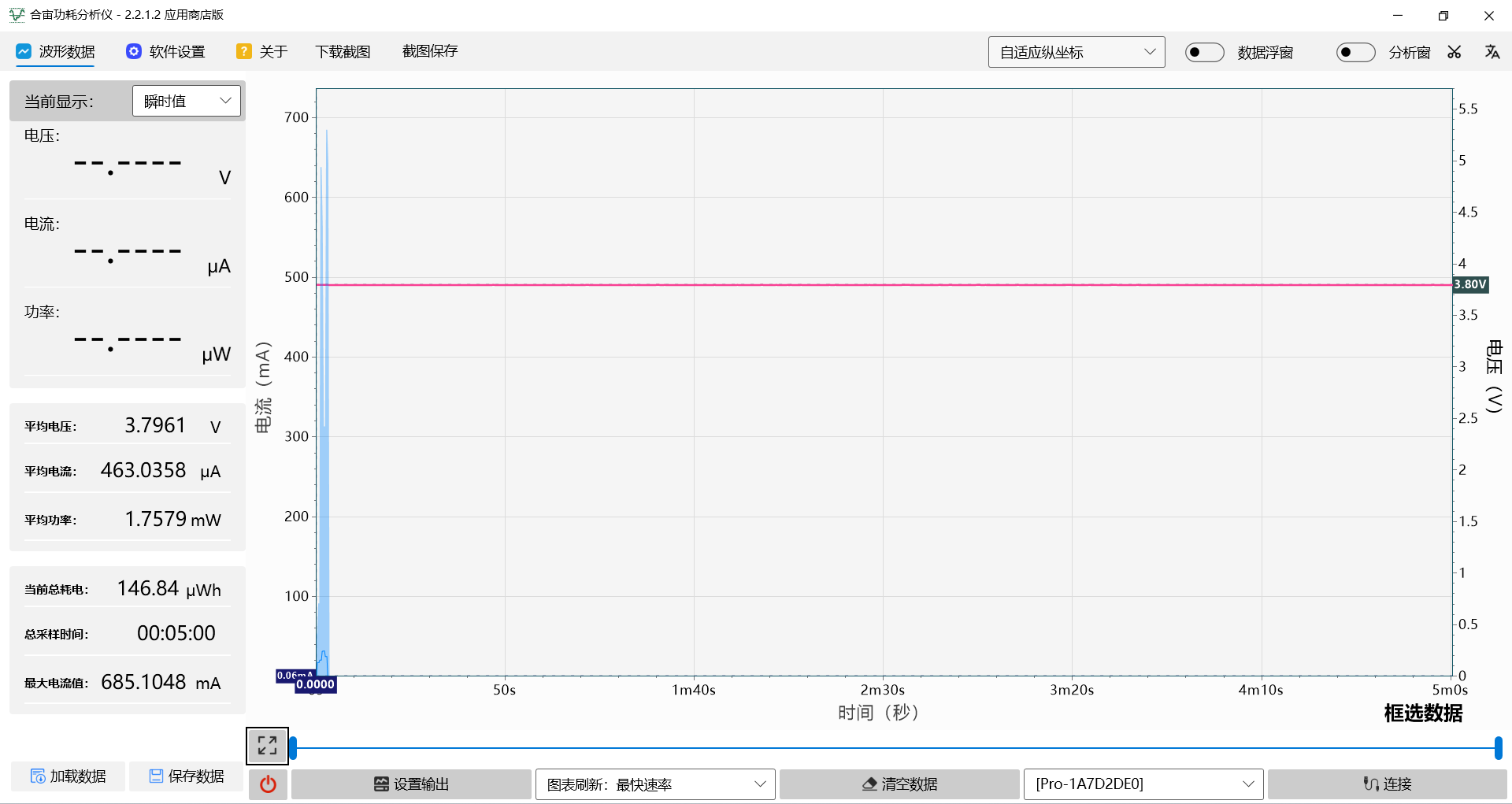

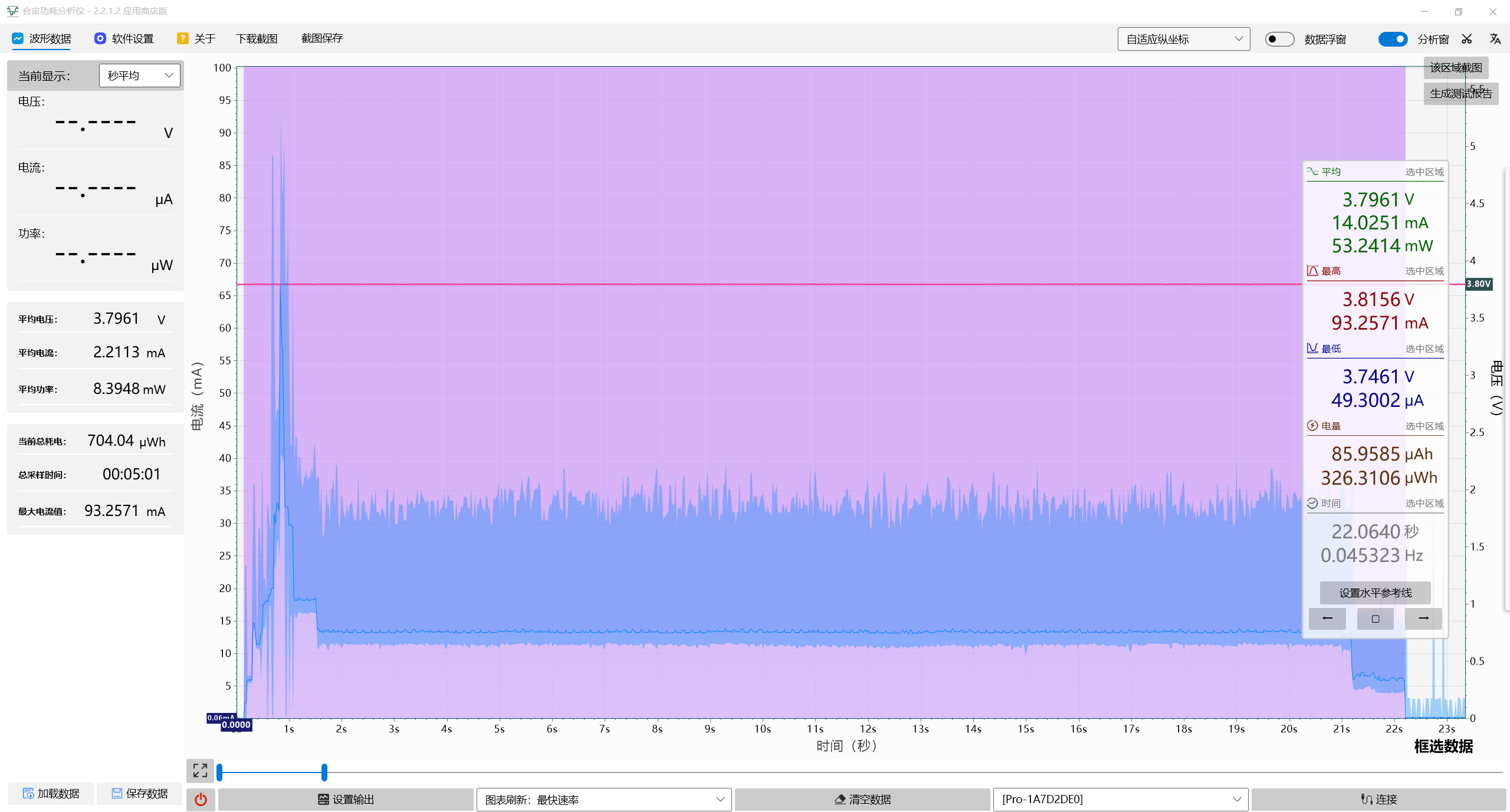

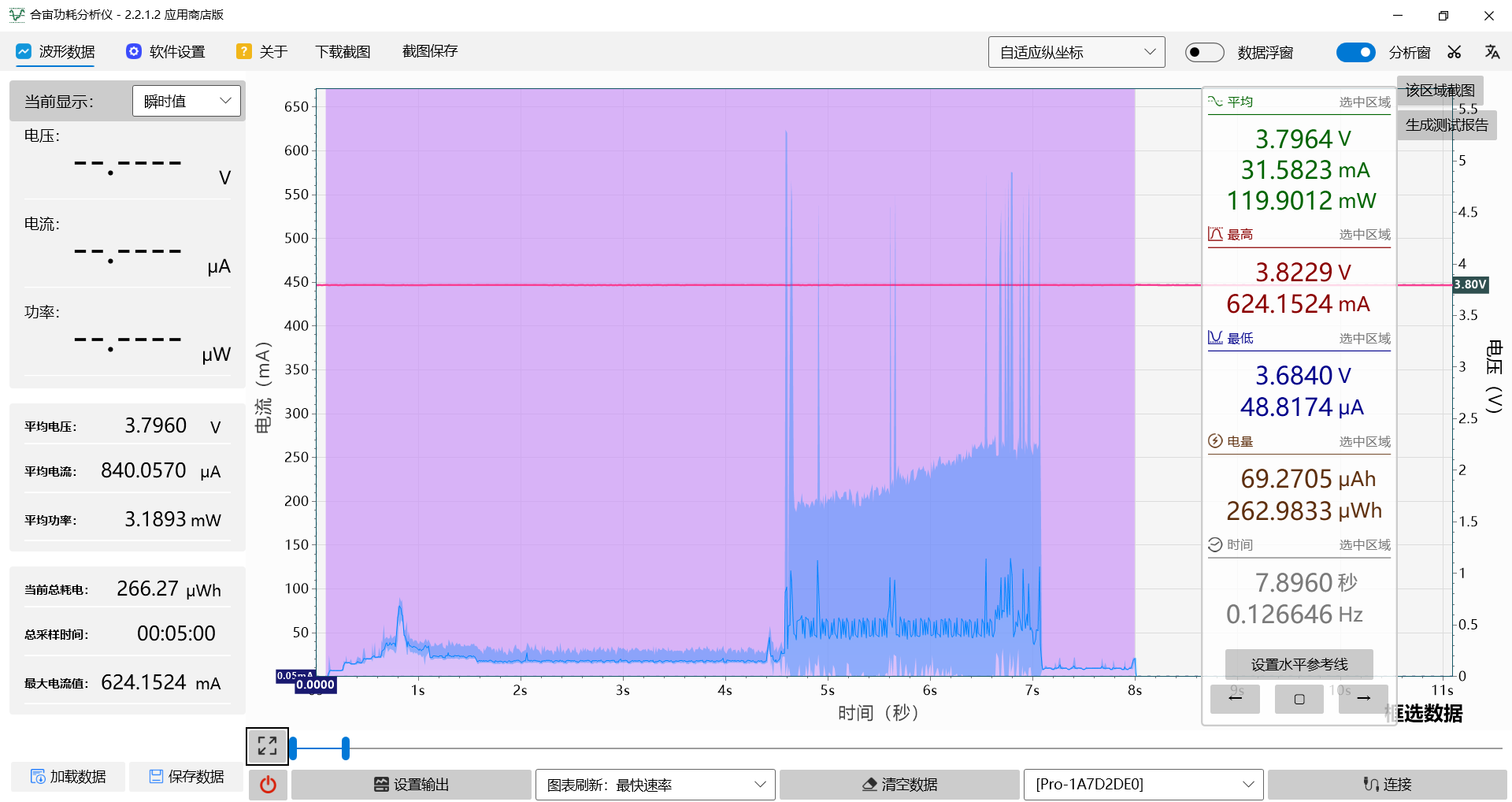

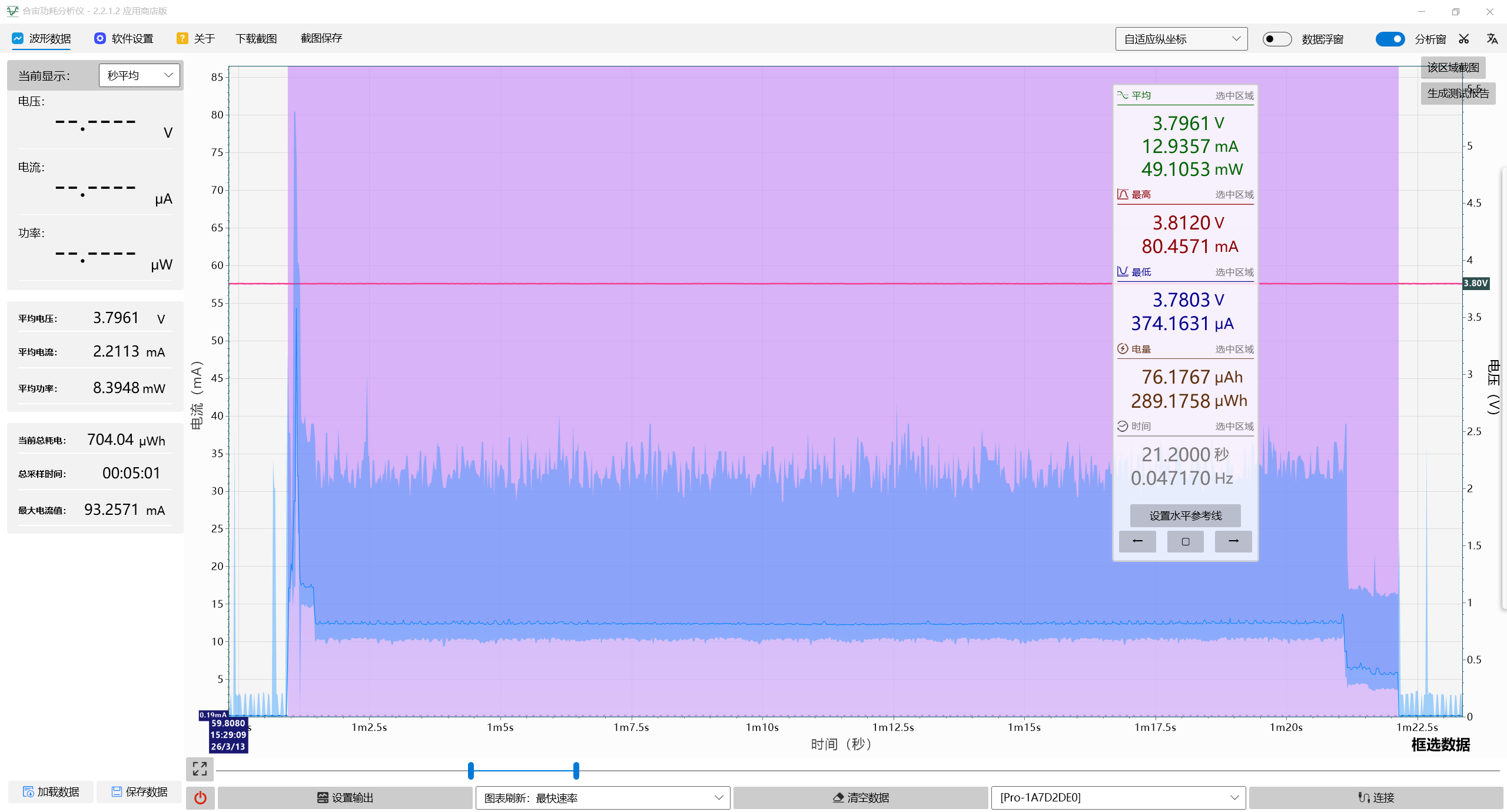

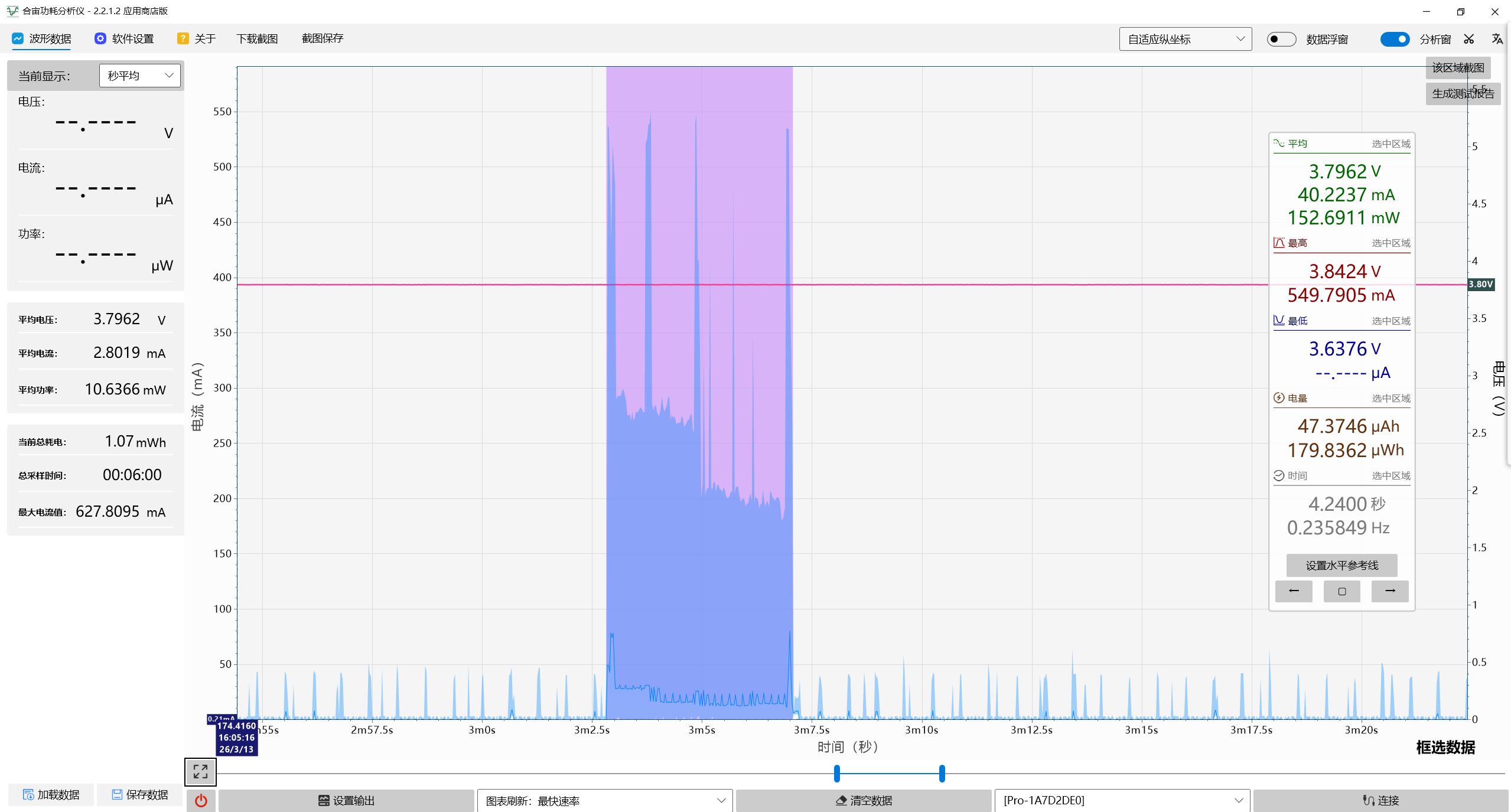

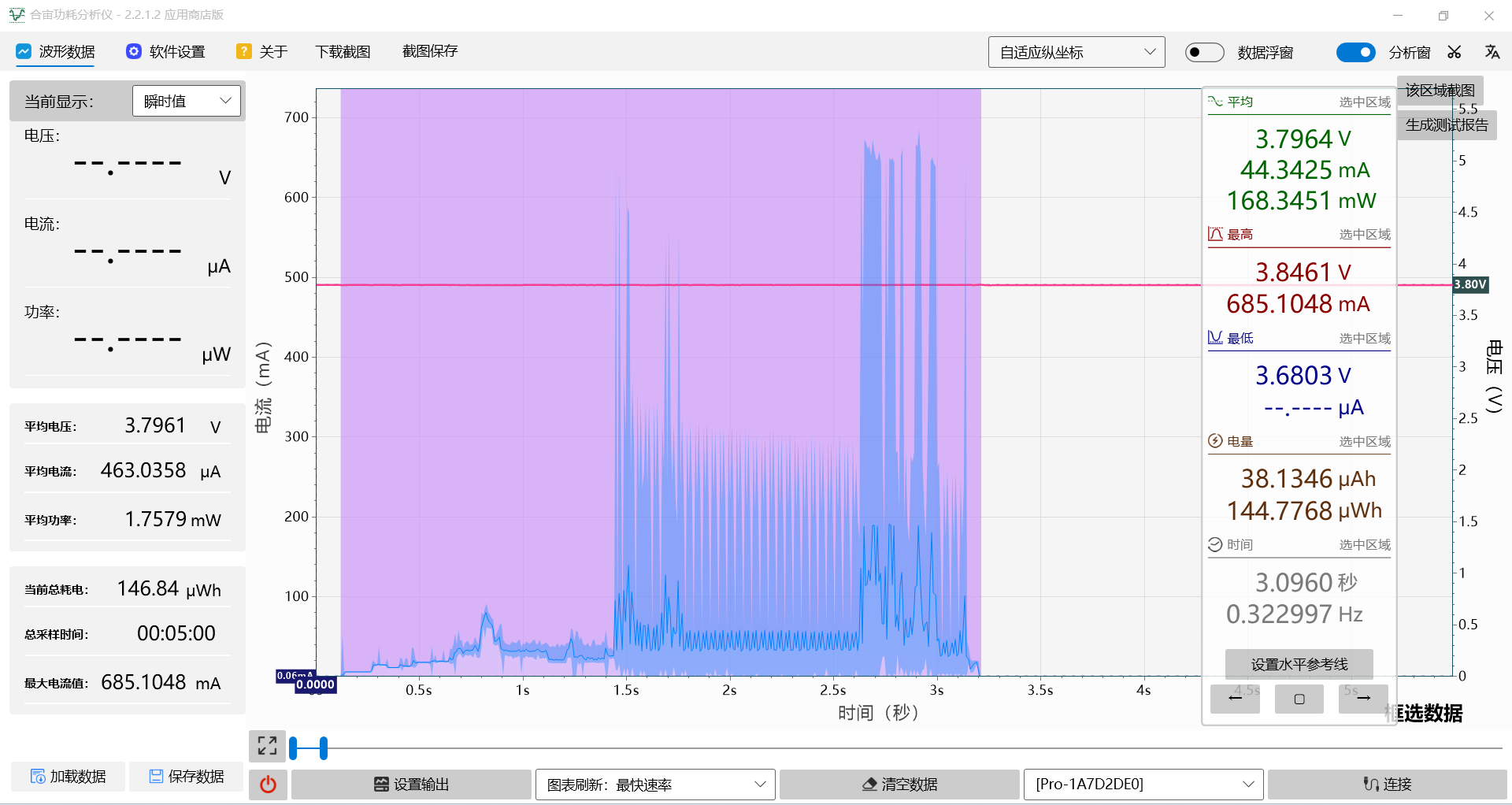

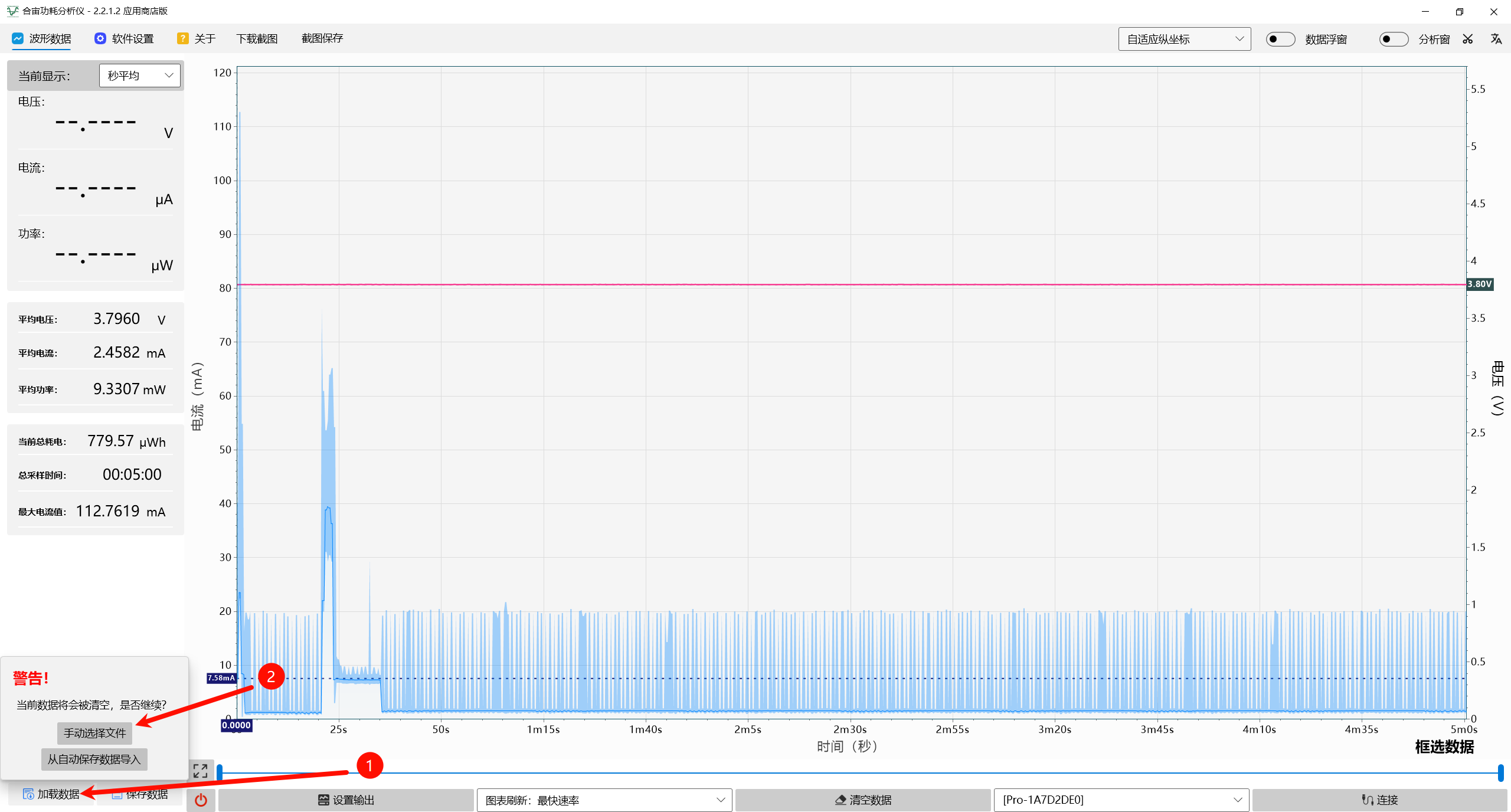

下图红框内为 PSM+ 模式下，发送数据时的功耗，从发送数据到最后进入休眠总计花费约 3S，这 3S 内平均电流约为 24mA

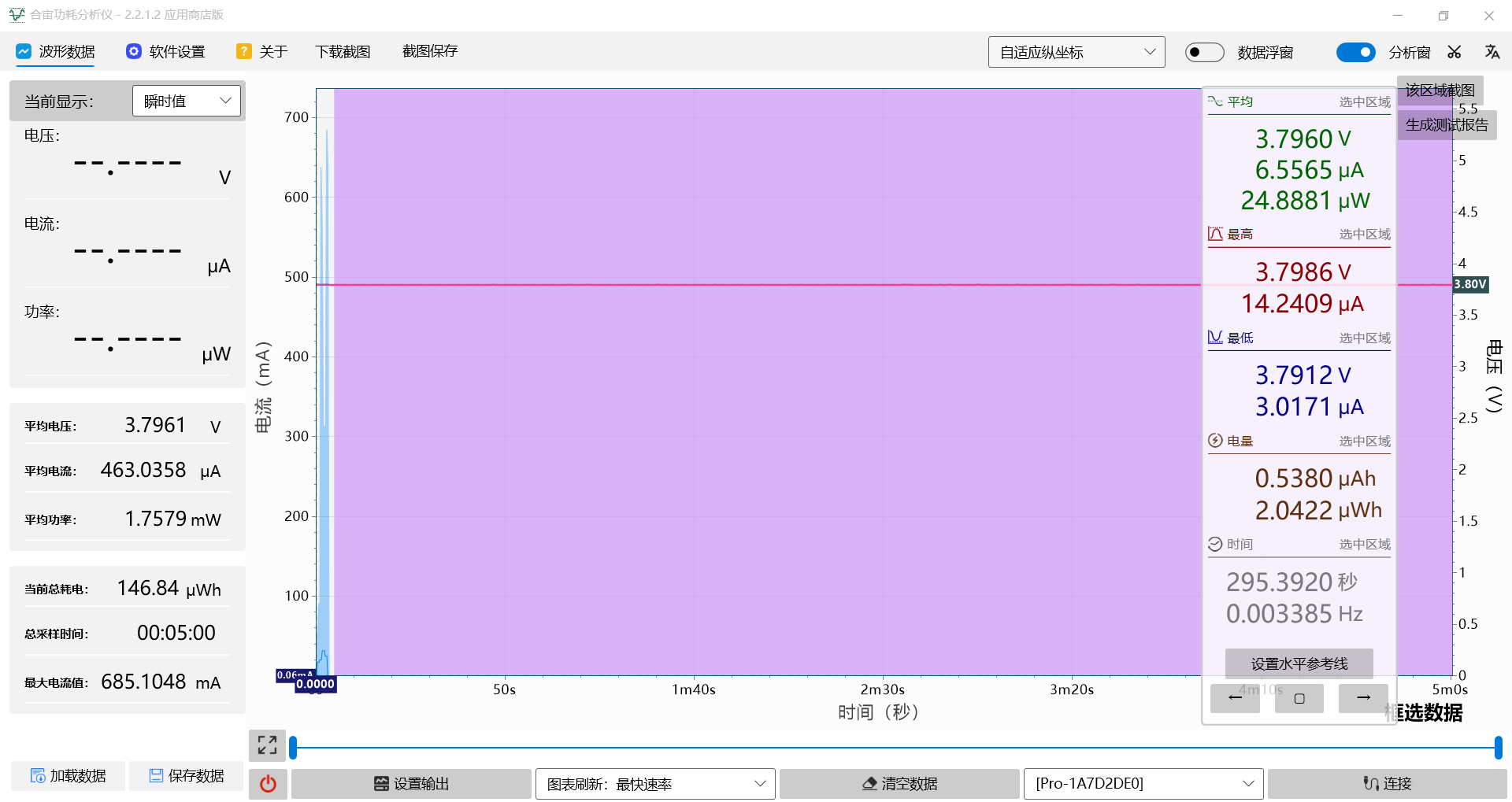

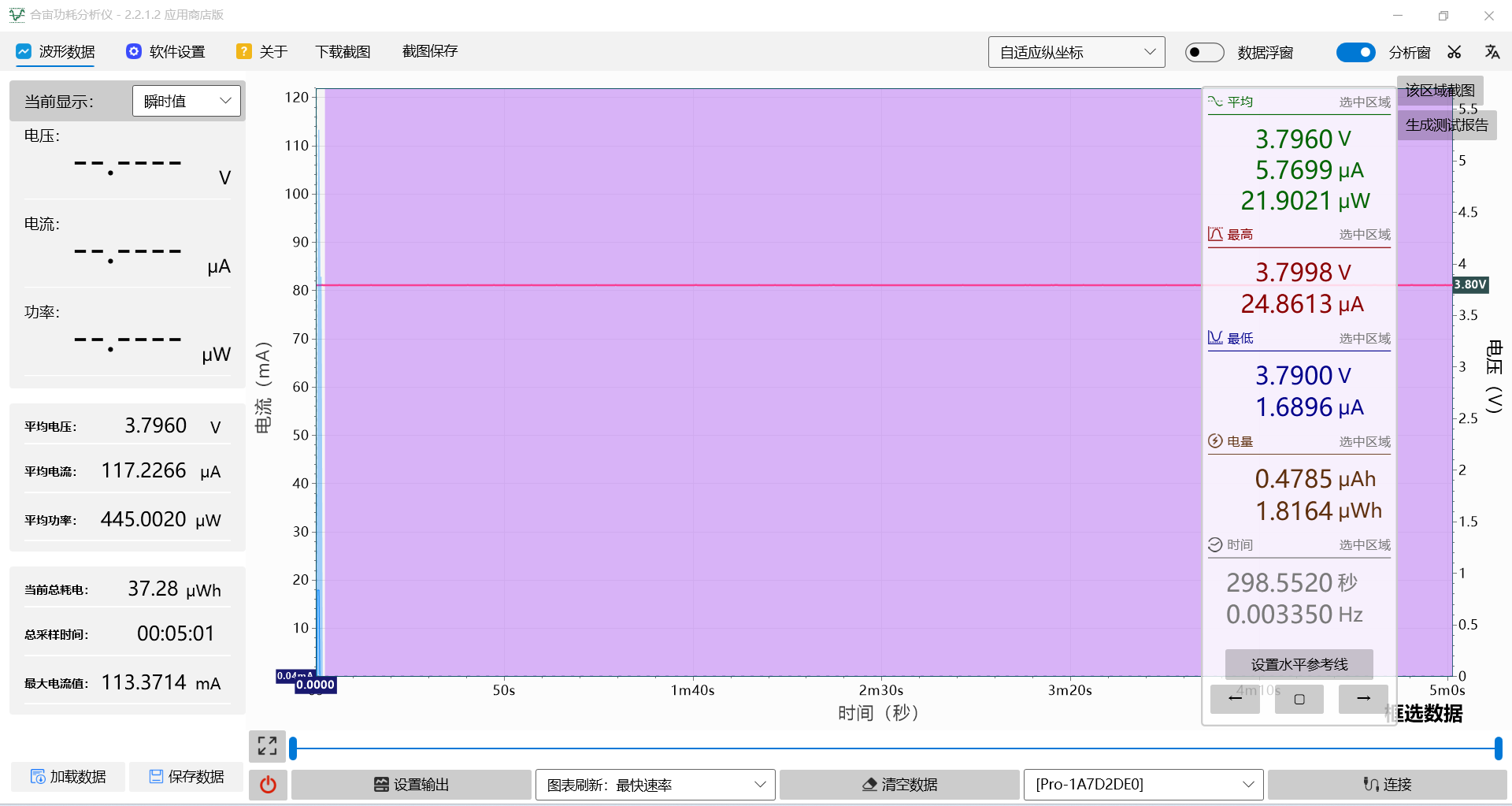

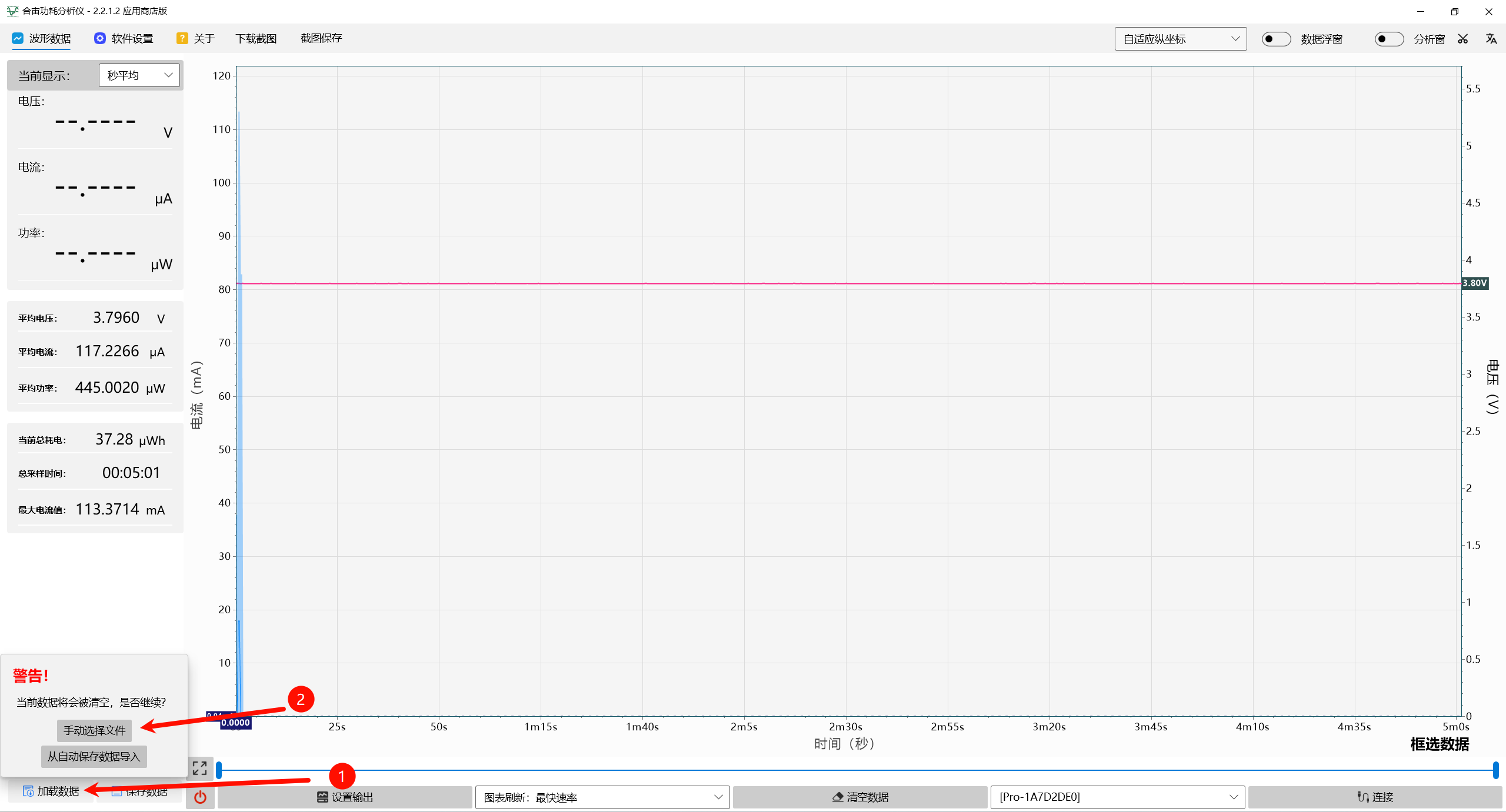

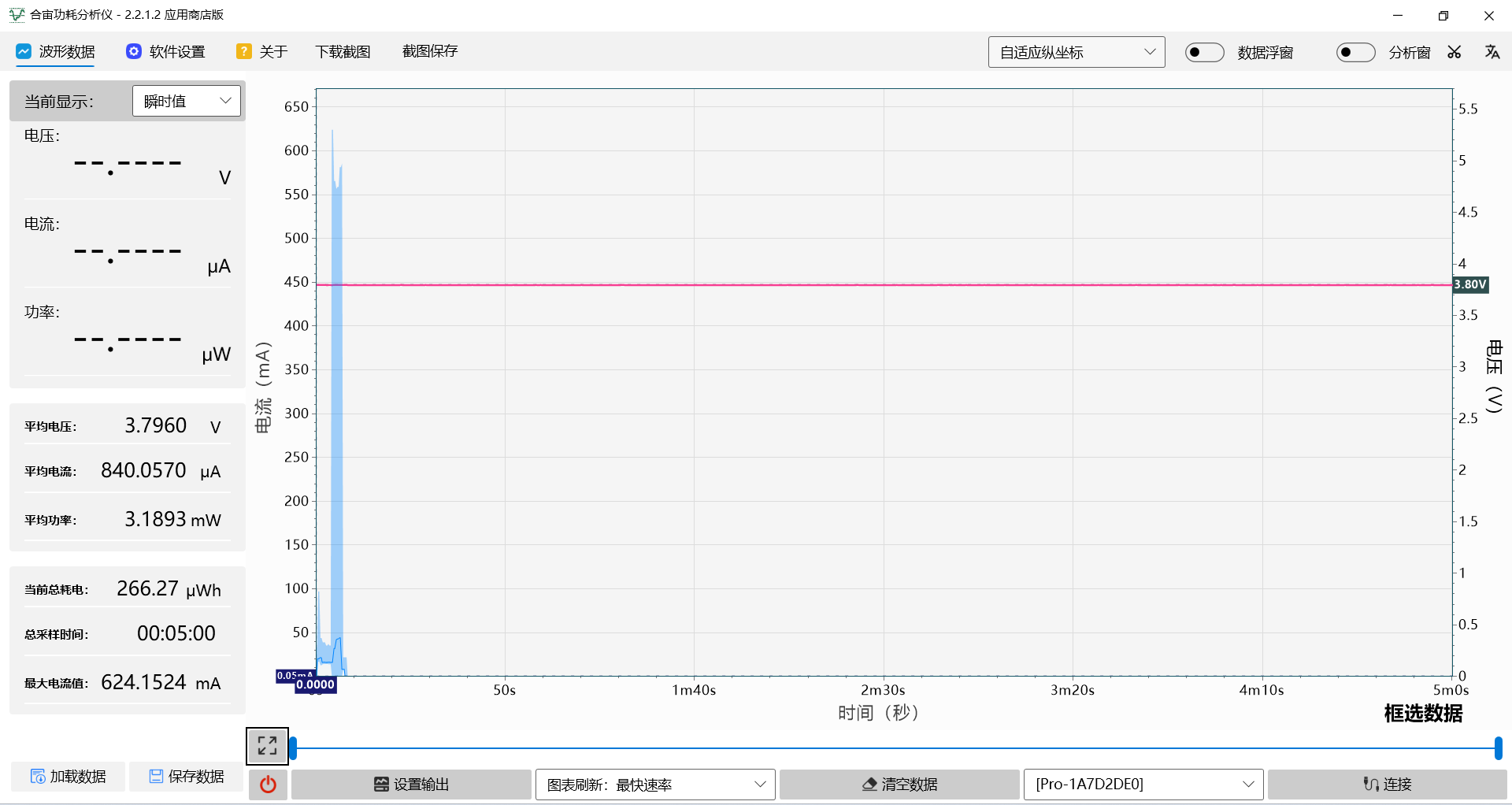

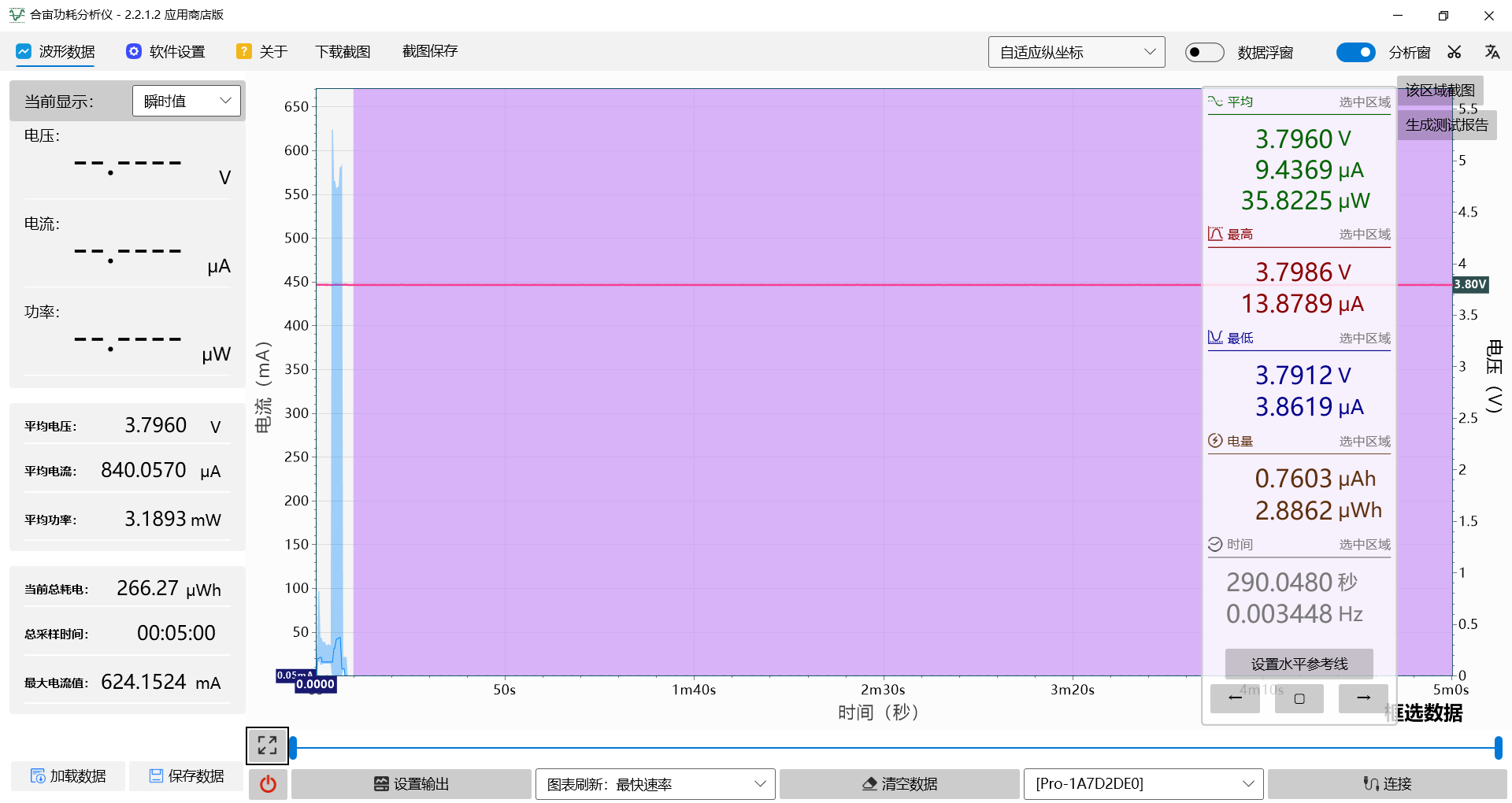

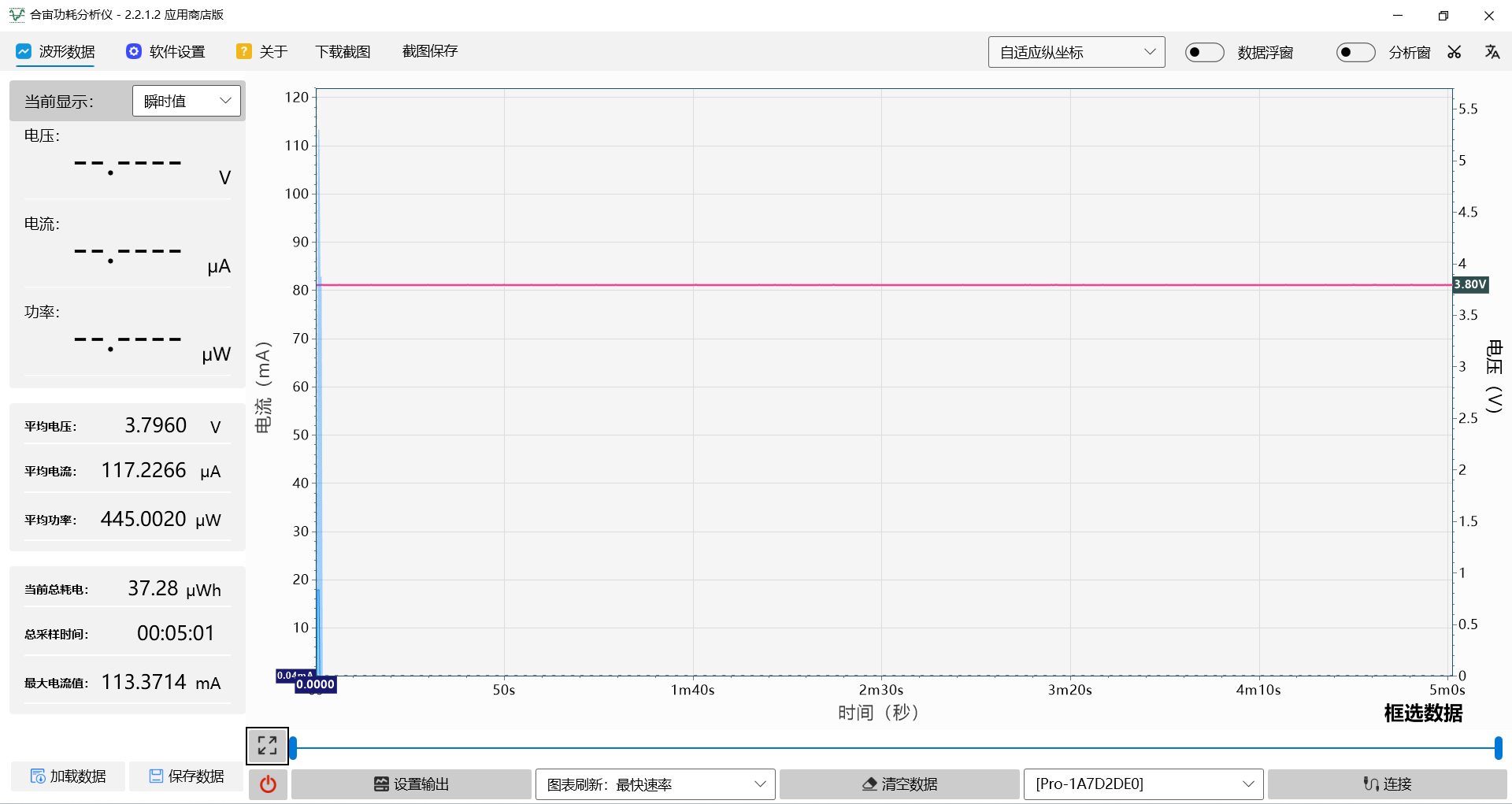

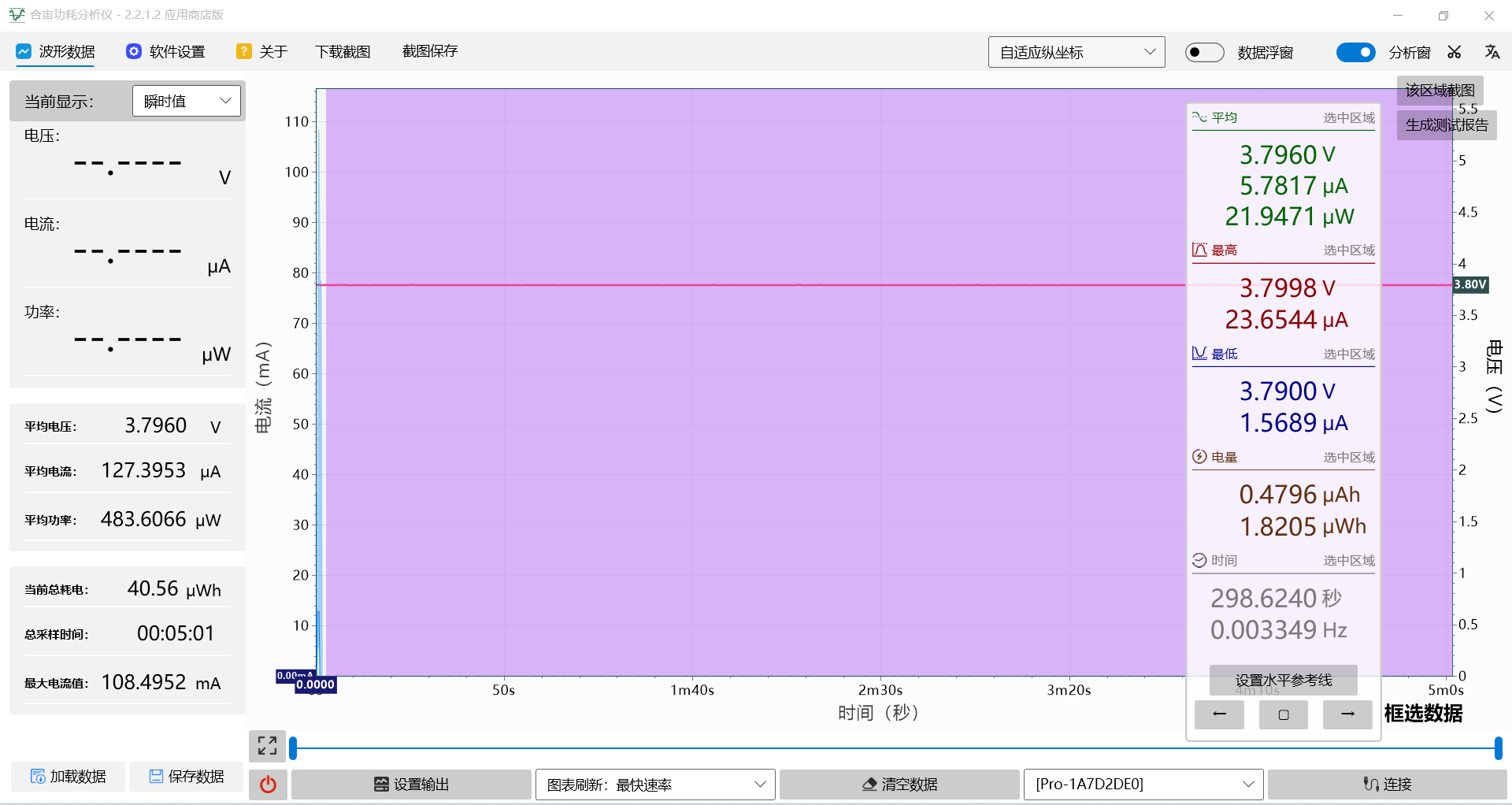

下图为 PSM+ 模式下，模块待机时的功耗为 30ua 左右，目前因为充电 IC 影响，功耗会比 4G 模块系列要高，后续会对功耗进行优化

七、常见问题

7.1 注释里说 UDP 比 TCP 更省电，有数据支撑吗，具体省多少

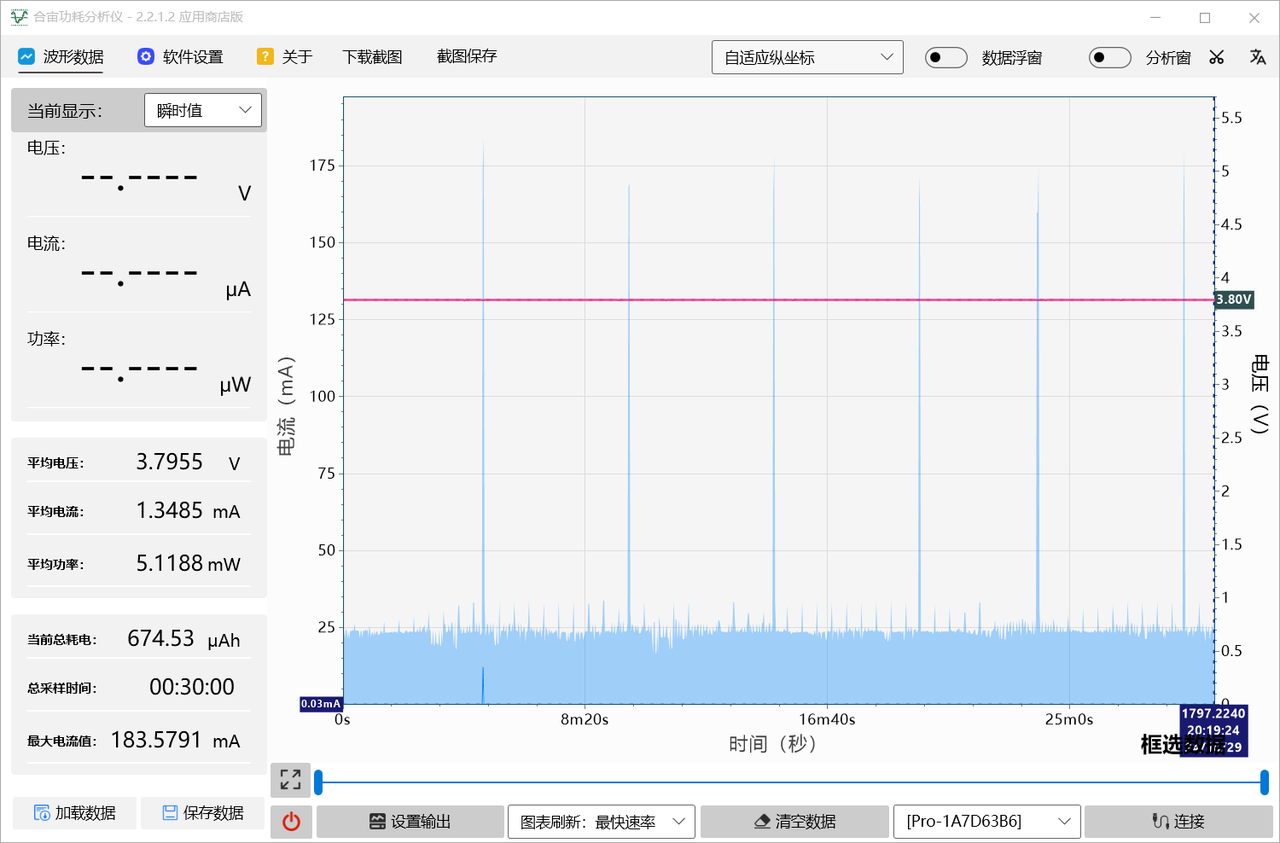

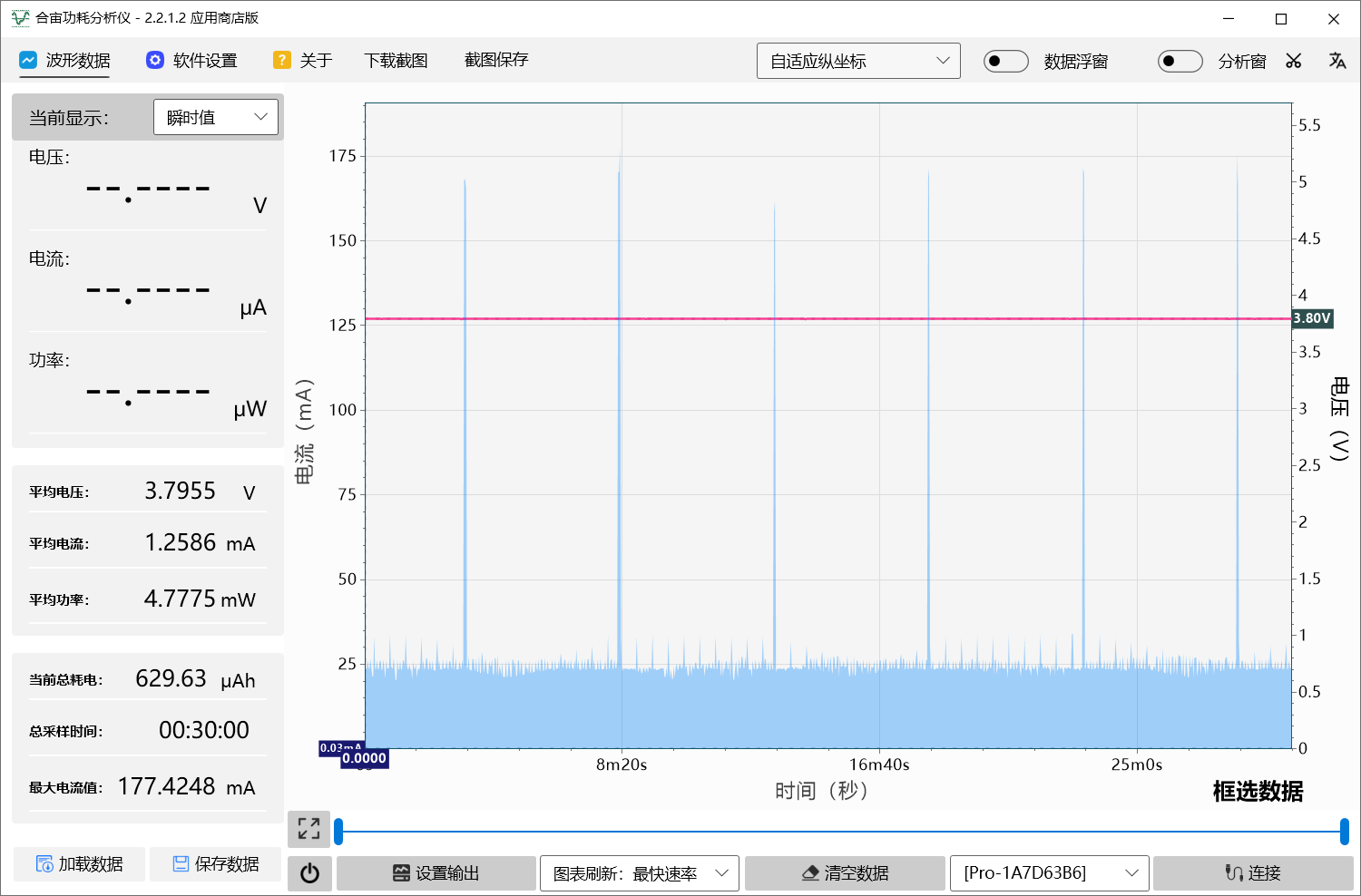

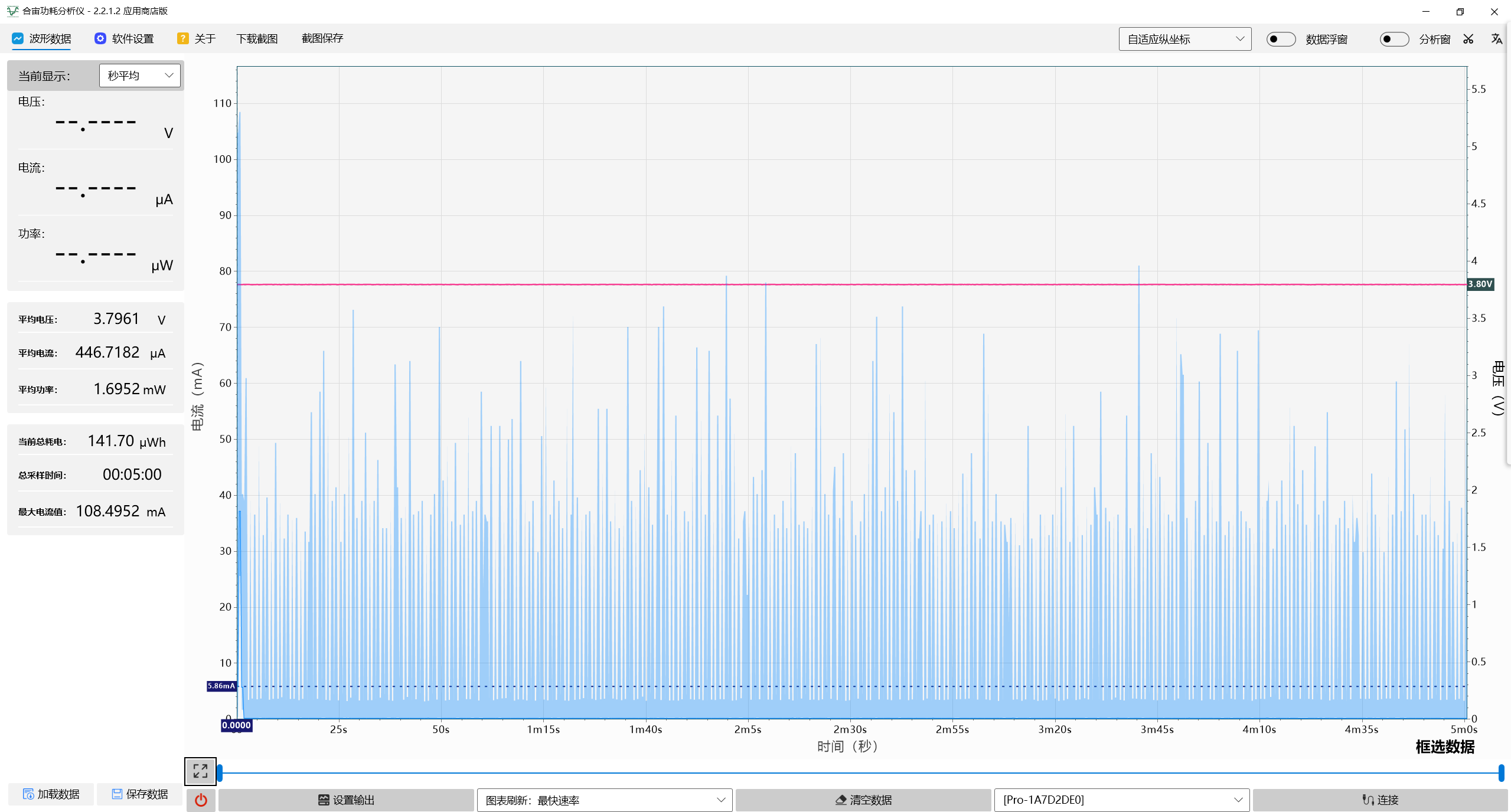

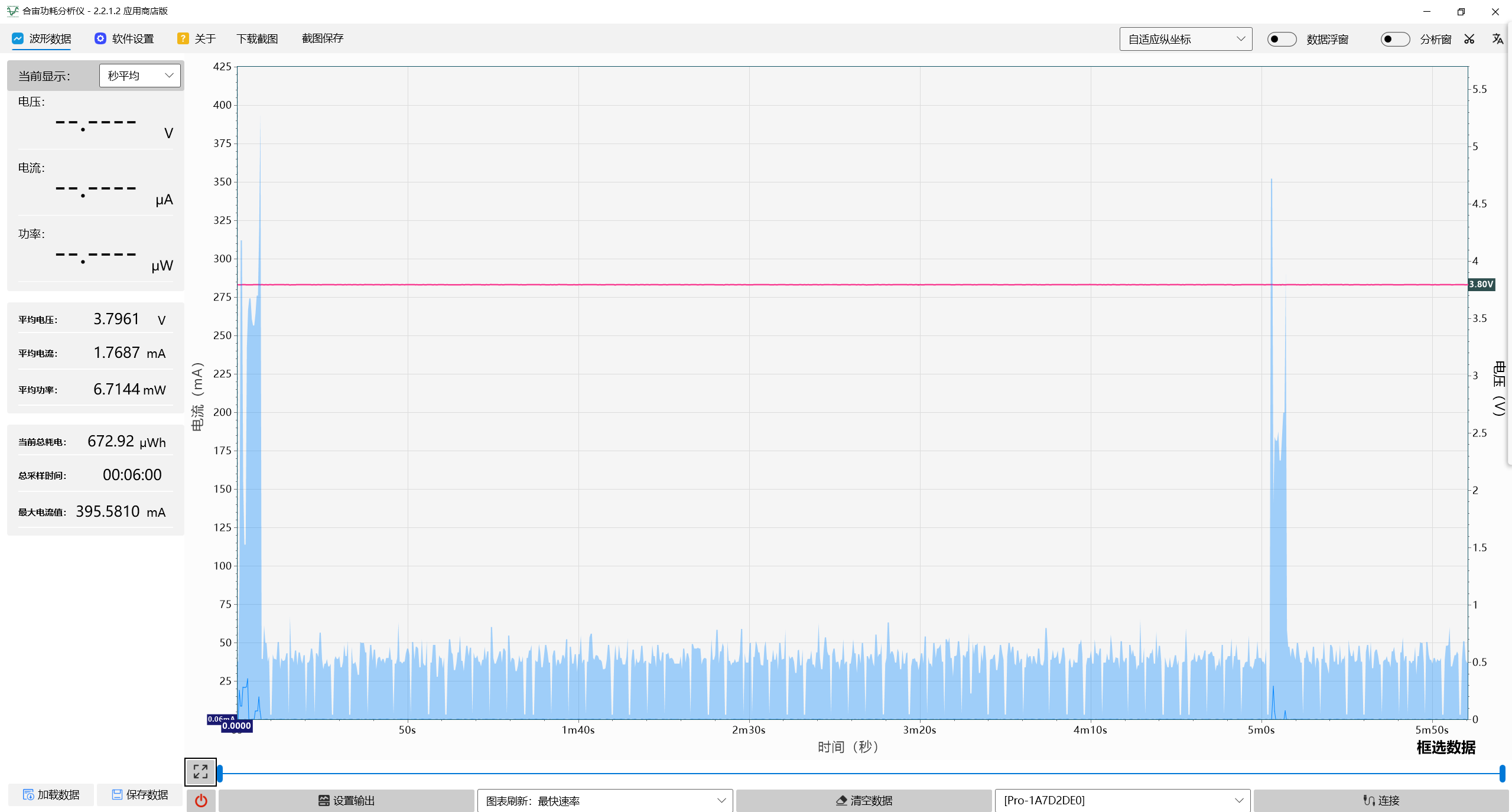

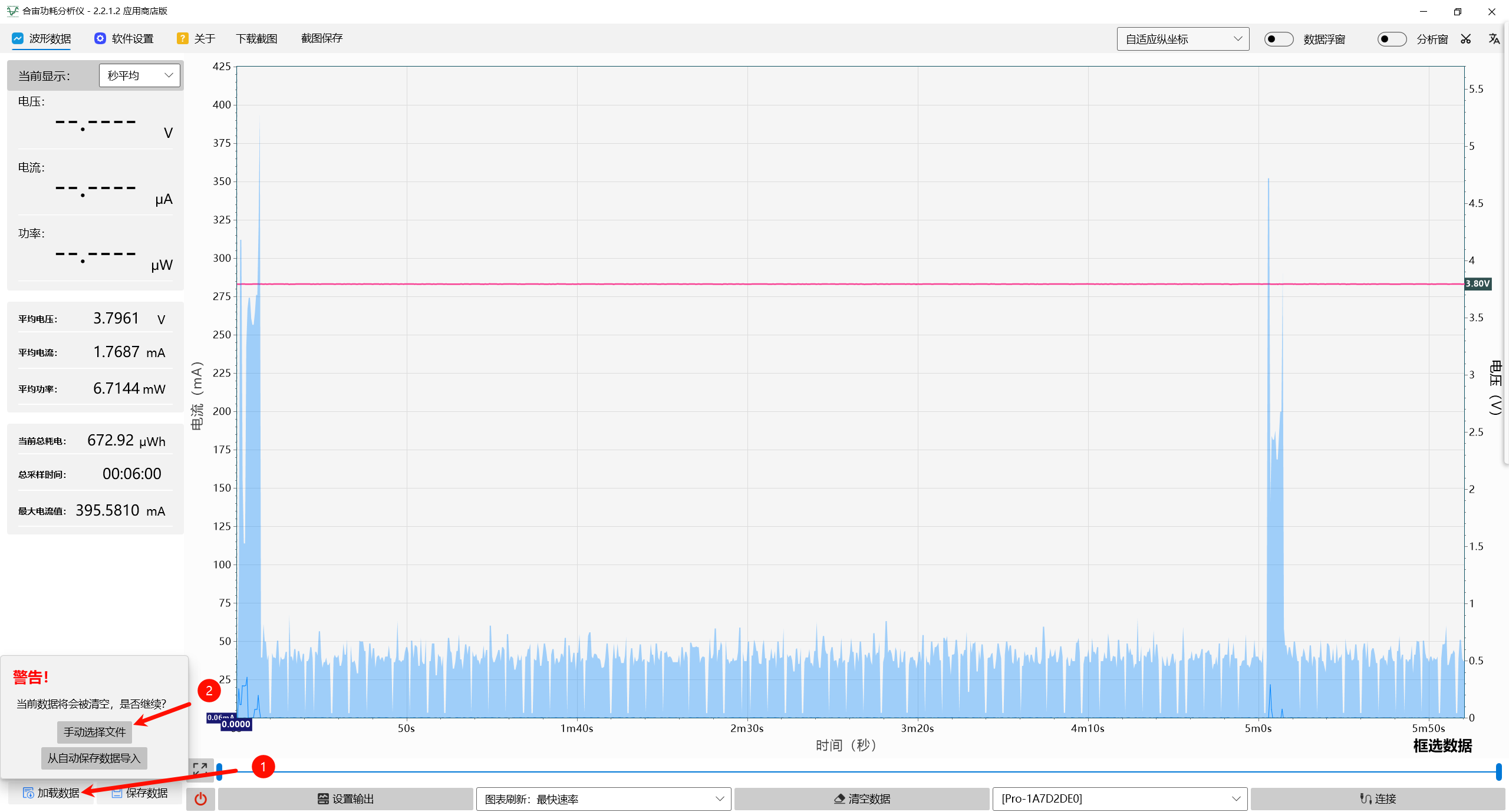

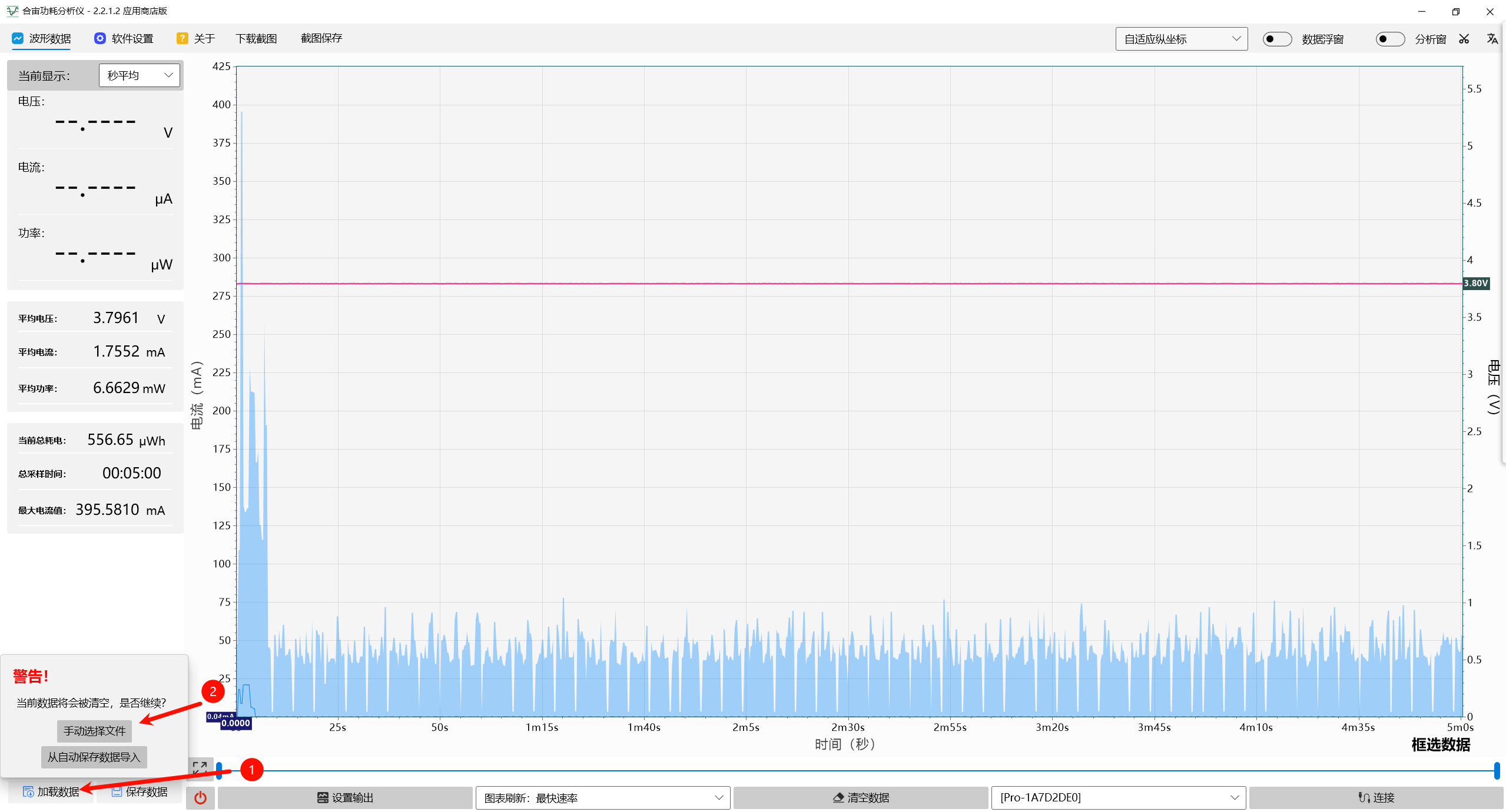

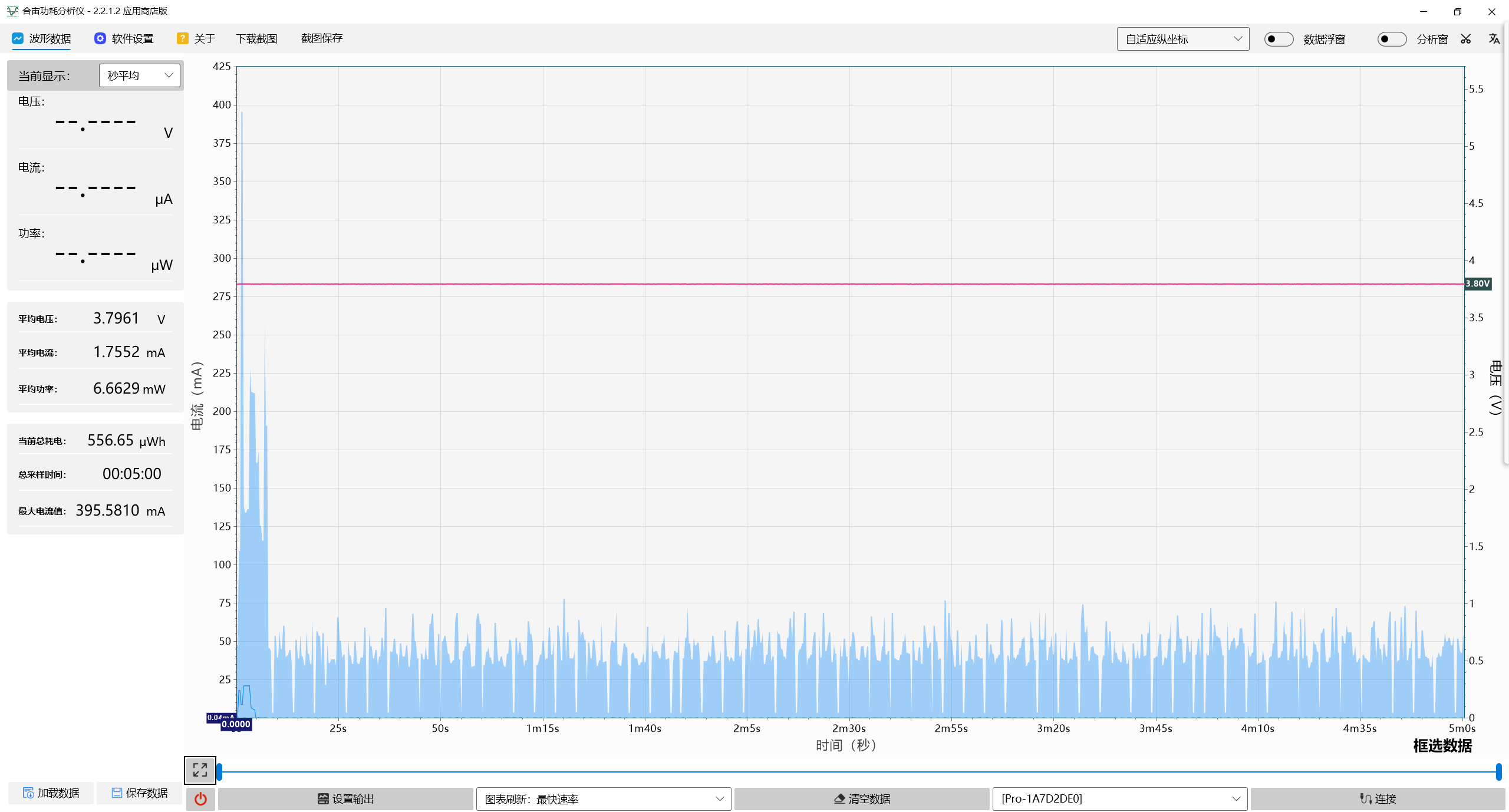

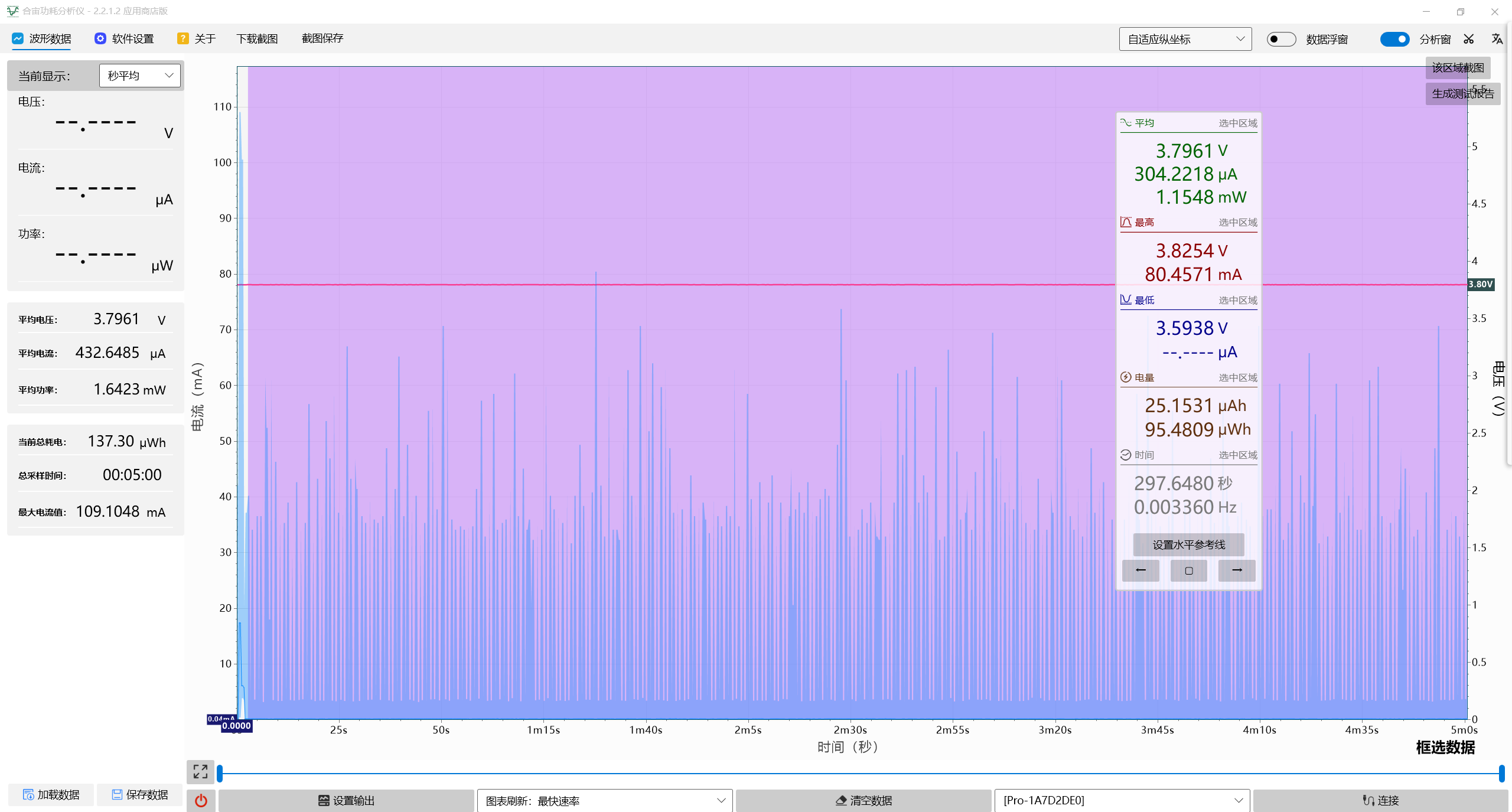

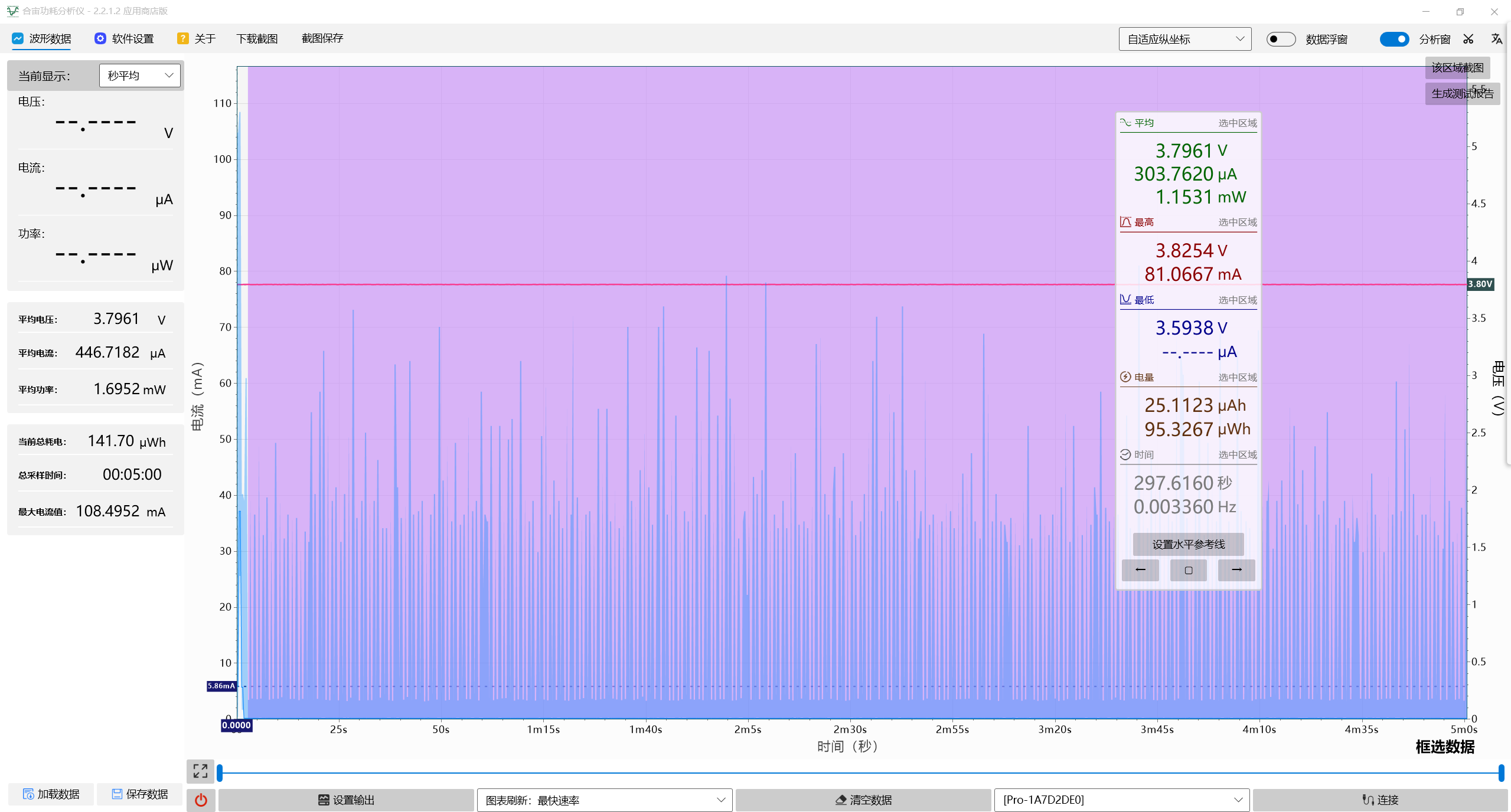

由左右两幅图可得，TCP 要比 UDP 高 10% 左右，如果数传周期拉长到 10 分钟、一个小时、甚至一天，则差的会更多。

7.2 为什么我的测试结果和你的测试结果大相径庭，甚至是你测试的 2 倍、5 倍不止

7.2.1 检查代码

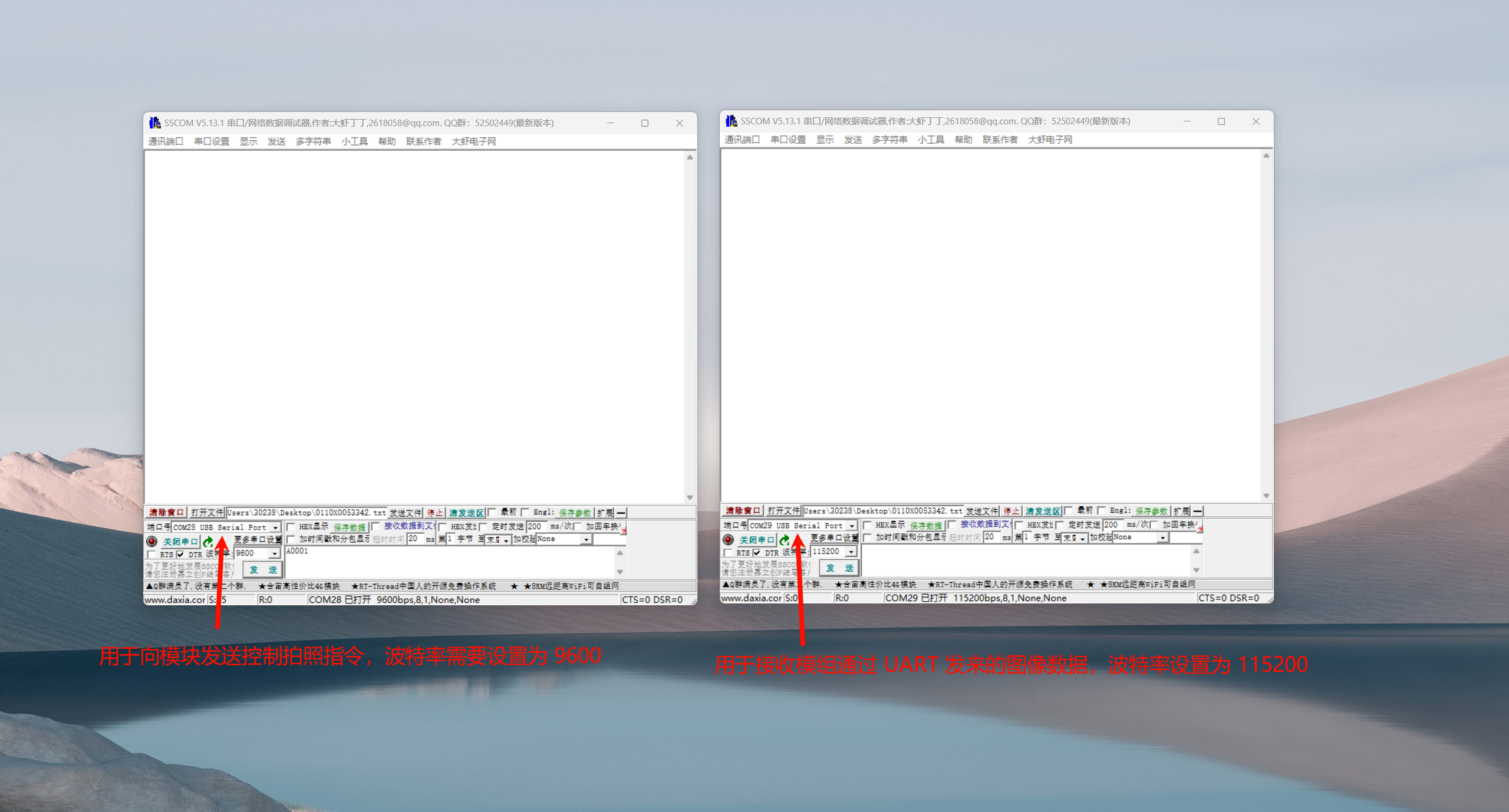

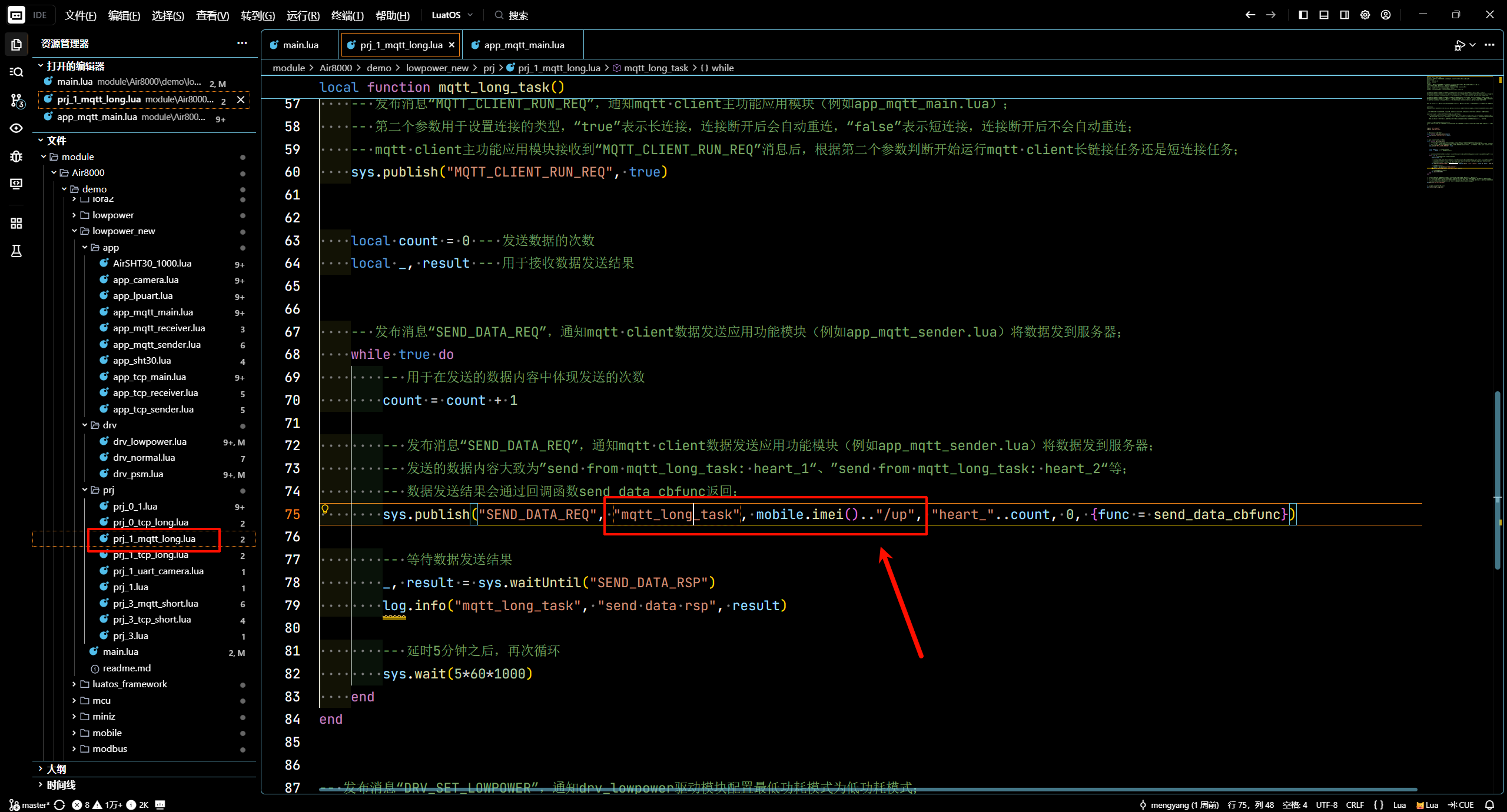

超低功耗模式中，有 uart 口唤醒/AGPIO 唤醒/wakeup 脚唤醒的代码，检查下自己是否使用了对应引脚，例如串口有什么数传任务没关，wakeup 脚是否碰到了高电平管脚等。

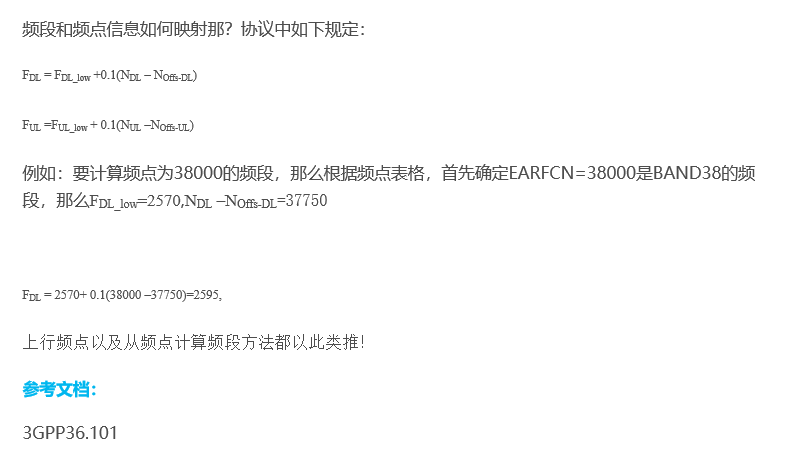

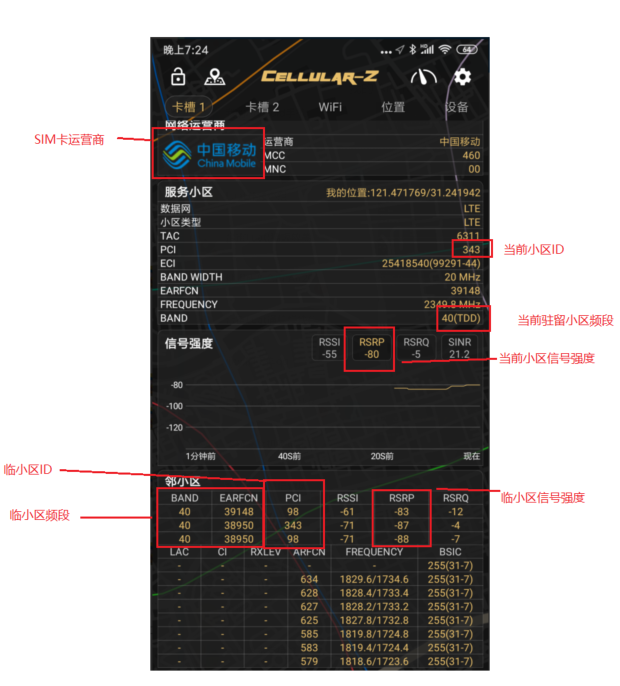

7.2.2 检查模块天线链接与驻网频段

可以在代码“循环发送数据” socket.tx(netc, heart_data)后面

--链接成功后循环发送数据
        while succ do
            local Heartbeat_interval = Heartbeat_interval * 60 * 1000
            sys.wait(Heartbeat_interval)
            socket.tx(netc, heart_data)
            --在这里加上下面那一段
        end

加上一段

local rsrp_data = mobile.rsrp()--当前信号质量
local cid = mobile.eci()--当前小区ID
uart.write(1,  "当前RSRP：" .. rsrp_data .. "  当前小区ID:" .. cid)
uart.write(1, "\r\n当前服务小区的其他信息" .. json.encode(mobile.scell()))

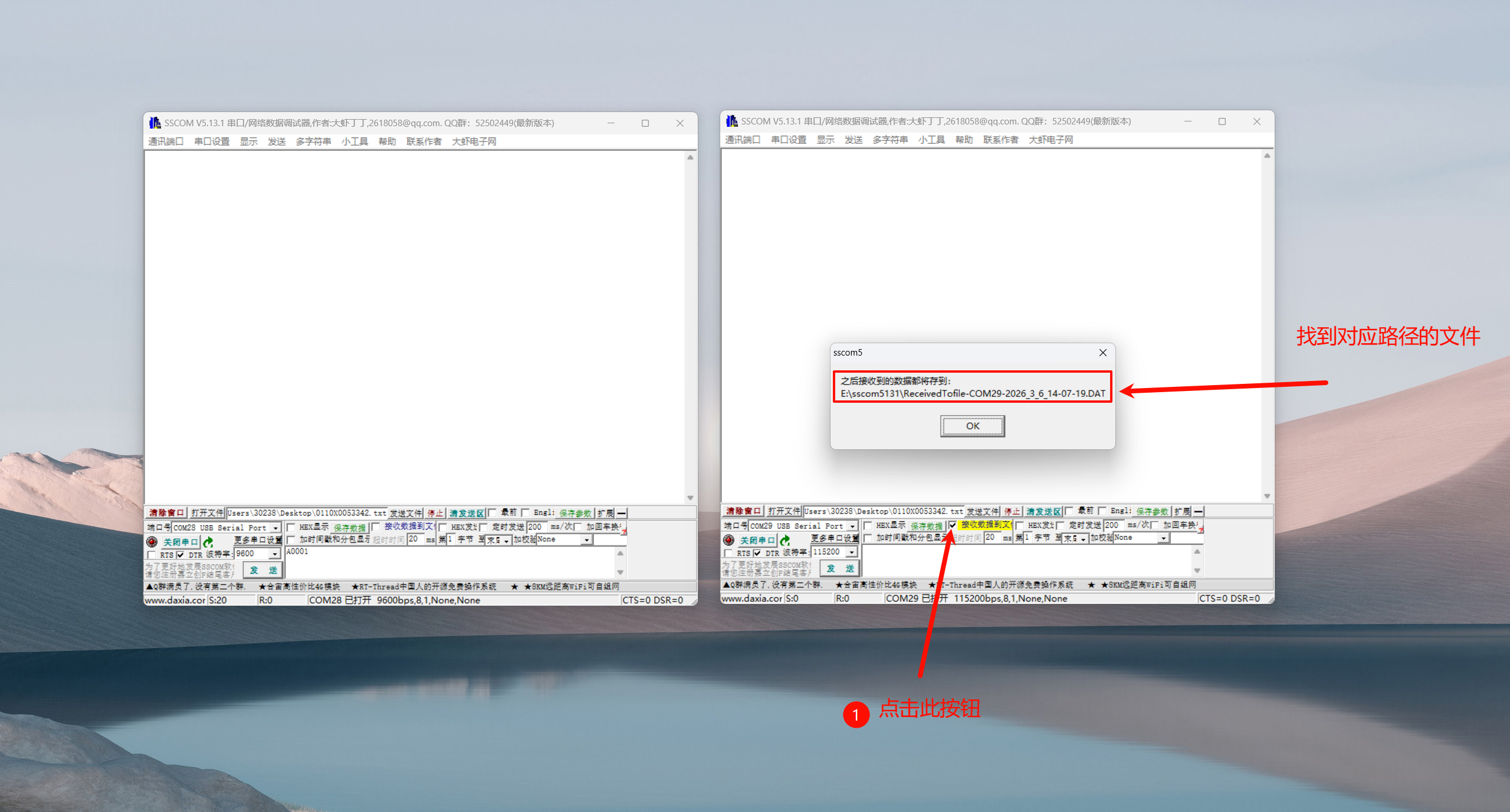

然后走串口 1，查看当前信号值和小区其他信息

该接口回复示例

{"mnc": 11,"mcc": 460,"rssi": -78,"pci": 115,"rsrp": -107,"tac": 30005,"eci": 124045360,"cid": 124045360,"rsrq": -9,"snr": 15,"earfcn": 1850}

其中 earfcn 和频段关系的对照表如下

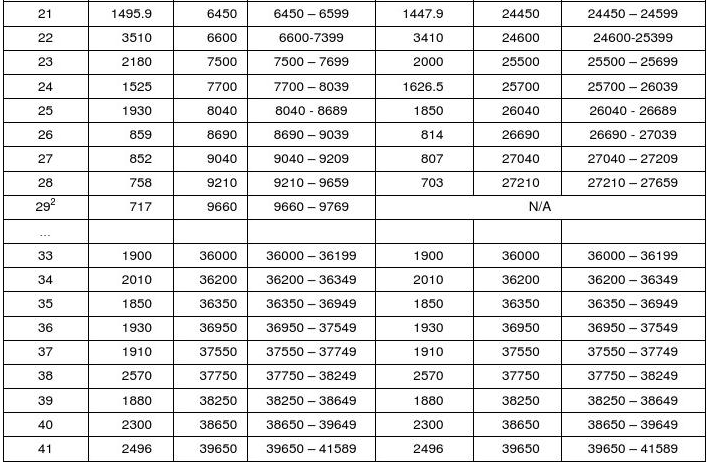

不同的信号值和不同的频段，功耗也不一样，其中信号值的影响更大一些，因为信号差的地方，需要射频电路发射功率更大才能维持和基站之间的正常通讯，当然，不同频段射频电路的发射/接收功率也不同。

如果信号较差，可以看下天线接触是否正常。

还有一种较小概率的情况，就是当前模块信号特别好，但是测试出的功耗数据很差，甚至比我上面的数据大了好几倍，有可能遇到了特殊基站，可以参考 https://docs.openluat.com/howtouselog/#_5 这篇文章，抓底层日志给合宙看看是什么情况了

如果遇到功耗差异比较大的情况，可以先查看下周围的频段，再锁频段进行测试，具体操作如下：

准备一台安卓手机（注意安卓版本要 7.0 以上），安装“Cellular-Z”这个 APP。（在 APP 商城搜索 Cellular-Z）。

其次，在手机的设置里，将"5G"关闭，打开 celular-z，看看当前小区频段和 RSRP，以及邻小区的 rsrp 的值，选择一个最好的 rsrp，并且记下对应的频段

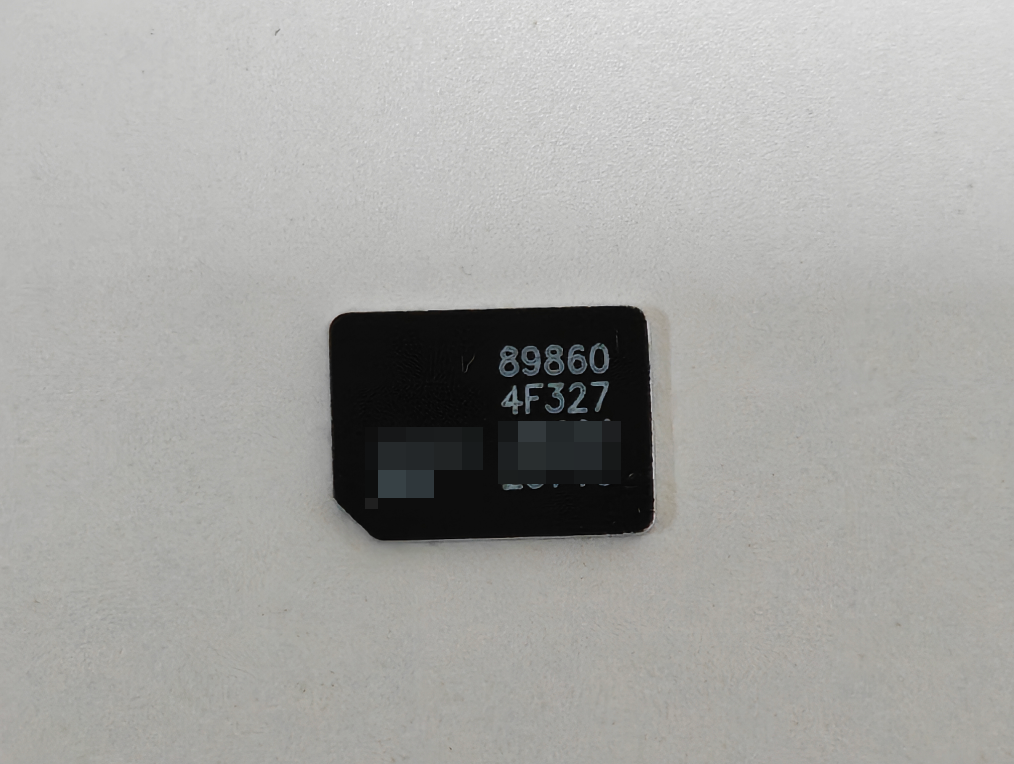

接下来使用对应的手机卡，插入全 IO 开发板的 sim1 卡槽内

代码在最开头的地方加入锁频段的语句(根据你搜到的频段填入对应频段，不能直接复制粘贴过去)：

local buff = zbuff.create(40)
buff[0] = 3 --band3
buff[1] = 5 --band5
buff[2] = 8 --band8
buff[3] = 40 --band40
mobile.setBand(buff, 4) --设置使用的band一共4个，为3,5,8,40

如果只需要锁一个频段测试，可以这么写

local buff = zbuff.create(40)
buff[0] = 3 --band3
mobile.setBand(buff, 1) --设置使用的band为band3

7.2.3 检查硬件 PCB 设计

例如 DCDC，很多客户使用的是 5V 转 4V 的 DCDC 给 vbat 供电，此时就需要计算下 DCDC 的损耗了

再比如，漏电流，又或者电源管理芯片的选择。可以对比 Air8000 核心板的 PCB 和自己的 PCB 来进行功耗问题的排查。

7.3 我想先链接服务器，然后再进入低功耗模式，为什么模块掉线了

切换任意一种模式，底层都会自动进出一次飞行模式和基站进行一些网络方面配置交互, 会触发掉网和联网过程，所以不建议用户在前两种模式下这么使用，因为代码中有掉线重连的尝试，可能会导致一直重连一直连不上的问题。当然 PSM+ 模式下可以这么用，因为 PSM+ 下本来就和服务器不是长连接状态。

7.4 超低功耗(PSM+)模式下，我设置的 3 个小时唤醒一次，为什么不到一个小时就会唤醒一次

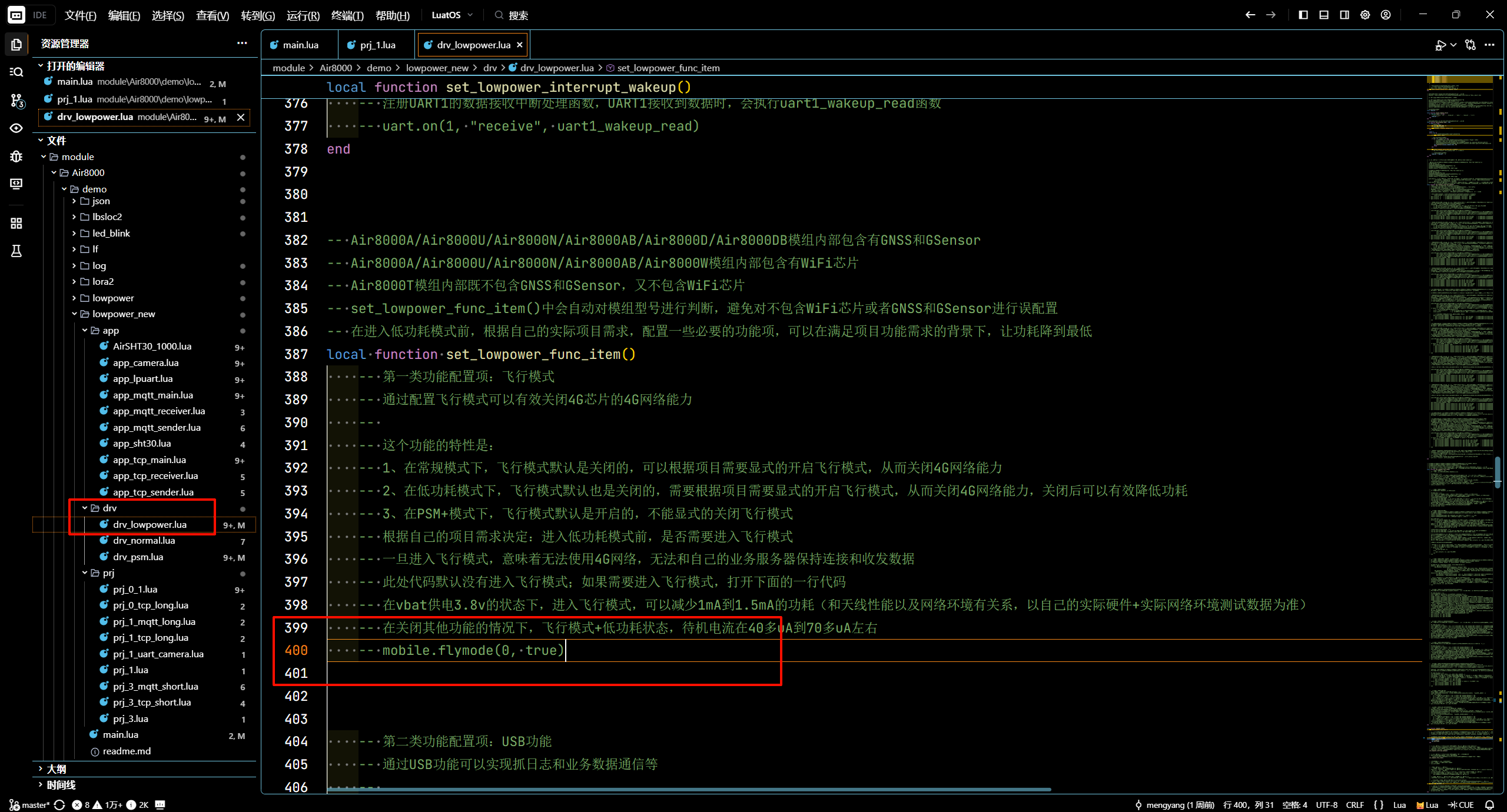

可以检查下代码里是否在进入 PSM+ 模式之前进入了飞行模式，如果没有进飞行模式，按照 3GPP 协议规定，PSM+ 模式下，需要 54 分钟和基站进行交互一次，会启动一下模块。

7.5 低功耗休眠 4 要素

休眠 4 要素，需要“全部满足”芯片才能真正进入省电的状态。主要针对移芯，其他芯片也能参考试用

1、所有软件任务都处于等待或者停止状态（lua 里就是所有 task 都在 sys.wait），这个必须用户控制好

2、所有外设都不能有数据通信

3、网络活动需要停止，不能主动发数据。如果要能主动接收数据，只能进入低功耗状态，反之，才可以进入深度休眠

4、软件设置休眠等级，必须是 1，低功耗模式；2，低功耗模式；3，PSM+模式其中一种

针对休眠 4 要素，低功耗模式(pm.power(pm.WORK_MODE,2))做了什么

1、没做，只能靠用户操作

2、关闭了 USB，USB 通信用户不可控，其他外设都需要用户代码控制才会有数据通信，只要用户不再做操作就能满足条件

3、主动减少基站的空闲 CONNECT 时间，加速进入 drx 模式，能主动接收数据，满足条件

4、软件设置休眠等级到低功耗模式，满足条件

针对休眠 4 要素，老版本深度休眠操作（进入飞行模式 + 手动设置 HIB 模式 + 手动关闭 USB）做了什么

1、没做，只能靠用户操作

2、关闭了 USB，USB 通信用户不可控，其他外设都需要用户代码控制才会有数据通信，只要用户不再做操作就能满足条件

3、都飞行模式了，在退出飞行模式前不可能有任何网络活动，满足条件

4、软件设置休眠等级到 hib，满足条件

针对休眠 4 要素，老版本 PSM+(pm.power(pm.WORK_MODE,3))做了什么？

1、没做，只能靠用户操作

2、关闭了 USB，USB 通信用户不可控，其他外设都需要用户代码控制才会有数据通信，只要用户不再做操作就能满足条件

3、关闭了 drx，一旦与基站从 CONNECT 转入 IDLE 后，在下一个周期性 TAU（默认 54 分钟）前不会主动接收数据，满足条件

4、软件设置休眠等级到 hib，满足条件

针对休眠 4 要素，新版本 PSM+(pm.power(pm.WORK_MODE,3))和深度休眠操作（进入飞行模式 + 手动设置 HIB 模式 + 手动关闭 USB）完全一致，只是多了唤醒后自动退出飞行模式，不再复述

低功耗应用指南

一、低功耗模式概述

1.1 背景说明

1.2 功耗模式

1.3 三种功耗模式简捷定义

1.4 关于 GPIO 的相关说明

二、演示功能概述

三、准备硬件环境

3.1 Air8000 核心板

3.2 可调电源

3.3 组装硬件环境

四、准备软件环境

五、软硬件资料

5.1 硬件设计资料

5.2 软件设计资料

5.2.1 软件 API 接口

六、功耗模式简介

6.1 常规模式简介

6.1.1 代码示例

6.1.2 硬件链接

6.1.3 展示效果

6.2 低功耗模式简介

6.2.1 代码示例

6.2.2 展示效果

6.3 超低功耗模式(PSM+ 模式)简介

6.3.1 代码示例

6.3.2 展示效果

七、 常见问题

7.1 注释里说 UDP 比 TCP 更省电，有数据支撑吗，具体省多少

7.2 为什么我的测试结果和你的测试结果大相径庭，甚至是你测试的 2 倍、5 倍不止

7.2.1 检查代码

7.2.2 检查模块天线链接与驻网频段

7.2.3 检查硬件 PCB 设计

7.3 我想先链接服务器，然后再进入低功耗模式，为什么模块掉线了

7.4 超低功耗(PSM+)模式下，我设置的 3 个小时唤醒一次，为什么不到一个小时就会唤醒一次

7.5 低功耗休眠 4 要素

七、常见问题
