Air8380 默认出厂固件

作者：王城钧　|　最后修改：2026-10-22

本文介绍 Air8380 工业模组默认出厂固件的资源、版本与使用方式。

特别说明

Air8380 支持二次开发，正式发布的固件会明确标注是出厂演示固件还是量产固件；
固件内核基于 Air8000W，Luatools 选择底层时按 Air8000W 选；
内核版本说明统一见 Air8000 固件版本，本工程使用的是2054-113号固件（理论上最新版本的113号固件也可以，如果使用最新版本的固件不可以，可以烧录V2054-113固件对比验证）{:target="_blank"}。

一、最新版本固件

固件：Air8380_Factory_001.999.001_LuatOS-SoC_V2054_Air8000W_113.soc

固件更新说明（2026-10-10）

更新第一版出厂固件。

二、历史版本固件

固件：Air8380_Factory_001.999.001_LuatOS-SoC_V2054_Air8000W_113.soc

固件更新说明（2026-10-10）

更新第一版出厂固件。

三、源码链接

module/Air8380/project/factory · 合宙Luat/LuatOS - 码云 - 开源中国

四、图文使用说明

4.1 AirCloud 上报记录

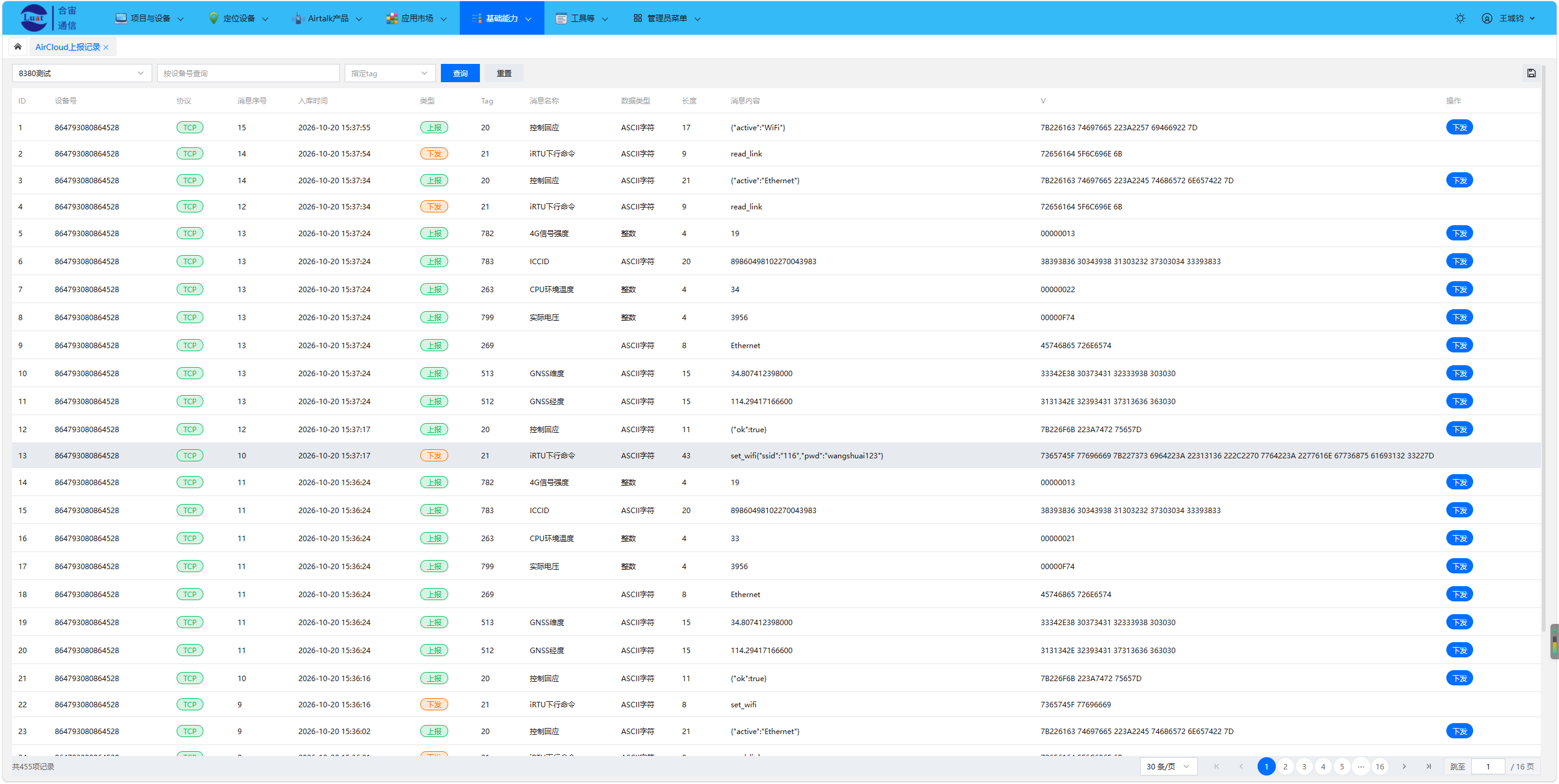

设备联网后经 excloud 接入合宙 AirCloud，按 app_config.report_interval（默认 60s）周期上报，平台「AirCloud 上报记录」页可逐条查看上行与下行报文：

从记录里能直接读到的信息：

现象	说明
类型「上报」、Tag 782 / 783 / 263 / 799 / 269 / 512 / 513	一轮周期上报的 7 个字段（信号、ICCID、CPU 温度、VBAT、当前链路、经度、纬度）
类型「下发」、Tag 21	平台下发的指令（`irtu 下行命令`），如 `read_link`、`set_wifi{"ssid":"116","pwd":"wangshuai123"}`
类型「上报」、Tag 20	设备对下行指令的应答（`控制响应`），如 `{"active":"WiFi"}`、`{"ok":true}`
269 字段值 `Ethernet` / `WiFi`	当前实际生效的链路，随 `exnetif` 切换变化

AirCloud 上报记录（设备 864793080864528）

4.2 设备管理平台（Web）

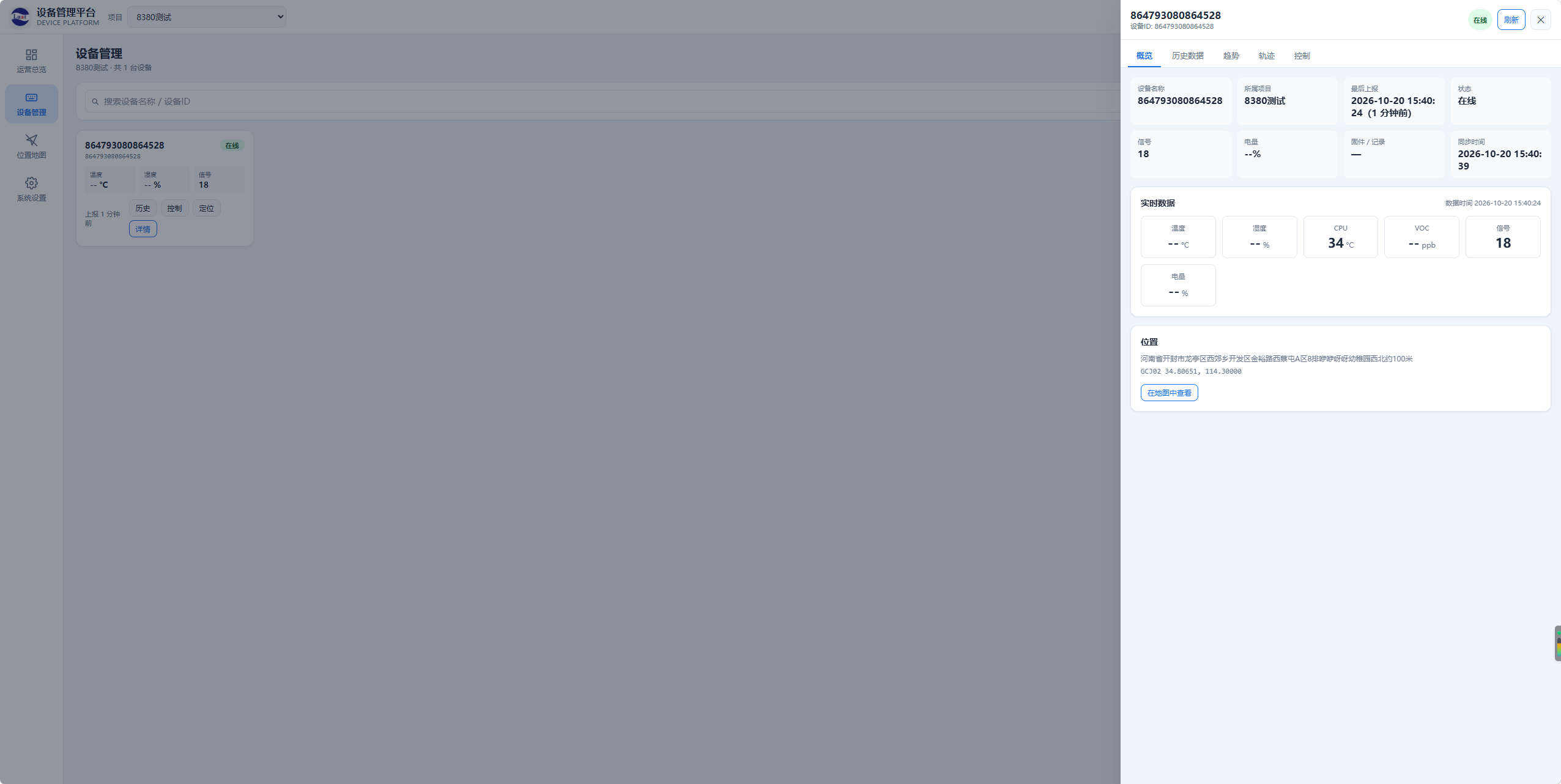

合宙设备管理平台：web网页

设备列表 / 设备管理：按项目展示设备，卡片直接显示在线状态、最近上报时间、信号值；
右上设备面板：设备名称、所属项目、最后上报时间、状态、序号、固件 / 固件版本、首次上报时间；
实时数据：Air8380 只上报 CPU 温度与信号，其余项显示 --；
位置：按上报的经纬度反查地址，可点击「在地图中查看」；

设备管理平台 · 设备详情（8380测试）

4.3 手机端合宙 IOT（小程序）

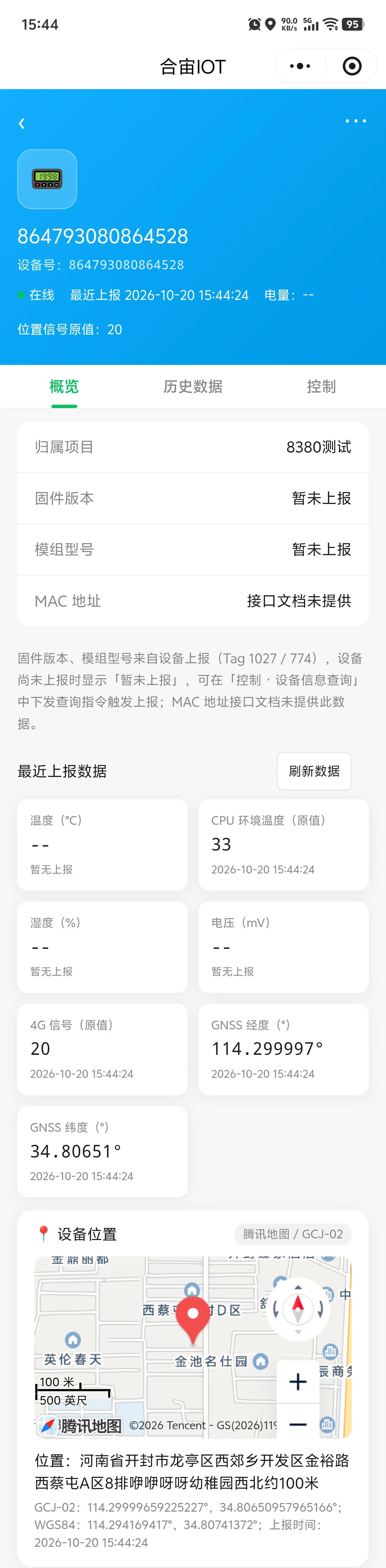

入口：微信搜索「合宙IOT」小程序，登录同一合宙账号后进入设备详情；
顶部：设备号、在线状态、最近上报时间、位置信号原值；
最近上报数据：CPU 环境温度 33、4G 信号 20、GNSS 经度 114.299997°、纬度 34.80651°；温度、湿度、电压显示「暂无上报」；
设备位置：腾讯地图显示定位点，并给出反查地址与坐标、上报时间；
页签：概览 / 历史数据 / 控制，控制页可下发查询与配置指令。

合宙 IOT 小程序 · 设备详情

4.4 网络与外设电源

网络（由 exnetif 统一调度）：

项目	说明
优先级	默认网口 > WiFi > 4G，可在 `app_config.priority` 调整
网口（CH390H）	默认静态 `192.168.1.183`，可切 DHCP；LDO 使能 GPIO1，IRQ = GPIO17
WiFi	STA 模式；未配置 SSID 时不进优先级表（否则 WiFi 连不上会把 4G 一起拖死）
4G	插 Micro-SIM + 接好 LTE 天线后自动拨号
连通性判定	`need_ping = false`，IP 就绪即视为可用（工业现场常无外网）
AP 热点 / 内置网页	不提供，配置入口 = `app_config` 预置 + AirCloud `set_wifi`

外设电源（三路 3.3V LDO，board.lua 里唯一改引脚的地方）：

LDO	用途	使能脚
U230	外供 3.3V（邮票孔引出，给客户外设）	GPIO20（AGPIO，低功耗/PSM+ 保持）
U200	板载 SPI NAND 供电	GPIO2
U401	CH390H 网口供电	GPIO1

gpio.setup(20, 1)  -- 外供 3.3V
gpio.setup(2, 1)   -- 板载 SPI NAND 供电
gpio.setup(1, 1)   -- CH390H 网口供电

顺序要求：三路 LDO 先上电 → 等 50ms → 再 spi.setup(SPI1, 26MHz)；上电前先把两路片选（GPIO12 / GPIO16）置高，否则 CH390H 会抢总线导致 NAND 识别失败。main.lua 已按此实现。

4.5 AirCloud 下行指令

项	内容
下行通道	excloud 下行 TLV，字段 `CONTROL_COMMAND` / `IRTU_DOWN` / `RANDOM_DATA` 任一命中即可
载荷格式	JSON 字符串；另兼容 `命令名{json参数}` 与纯命令名
应答通道	`CONTROL_RESPONSE`（ASCII 型，值为 JSON 字符串）
应答编码	仅 ASCII，中文经该通道必然乱码，因此应答里不放中文
前置条件	设备已联网并连上 AirCloud（`use_getip` 自动认证，不需要 project_key）
执行环境	excloud C 回调内，命令本身不阻塞（耗时动作已投递 `sys.taskInit` / `sys.timerStart`）
应答保证	尽力发送，失败只记 `log.warn`，平台侧表现为无应答

三种下发写法：

read_flash                        ← 纯命令名（无参数命令可用）
read_flash{"bytes":50}            ← 命令名 + JSON 参数（平台现用写法）
{"type":"read_flash"}             ← 标准 JSON

带参数的命令同理：

set_wifi{"ssid":"Luats_5G","pwd":"12345678"}
{"type":"set_wifi","ssid":"Luats_5G","pwd":"12345678"}

无法解析的载荷（既不是 JSON，也不符合 命令名{...}）不会回包，设备串口只打印 忽略无法解析的下行。

指令总表：

#	type	参数	成功应答	失败应答
1	`read_status`	—	全量快照（见下）	—
2	`read_csq`	—	`{"csq":19}`	—
3	`read_imei`	—	`{"imei":"86..."}`	—
4	`read_iccid`	—	`{"iccid":"8986..."}`	—
5	`read_version`	—	`{"version":"001.999.001","core":"..."}`	—
6	`read_link`	—	`{"active":"Ethernet"}`	—
7	`read_location`	—	`{"lat":23.1,"lng":113.3}`	未定位时 `null`
8	`read_flash`	—	`{"val":"1234567890","len":10}`	`{"val":"","err":"..."}`
9	`set_wifi`	`ssid` `pwd`	`{"ok":true}`	—
10	`sync_time`	—	`{"ok":true}`	—
11	`reboot`	—	`{"ok":true}`	—
—	其他	—	—	`{"error":"未知命令","cmd":"xxx"}`

read_status 全量快照：

{
  "device":  { "model":"Air8380", "mcu":"Air8000W", "project":"Air8380_Factory",
               "version":"001.999.001", "core":"V2054", "imei":"...", "muid":"...",
               "iccid":"...", "imsi":"...", "operator":"中国移动" },
  "network": { "active":"Ethernet", "eth_ready":true, "wifi_ready":false, "gprs_ready":true,
               "eth_ip":"192.168.1.183", "wifi_ip":"--", "csq":19, "rssi":0, "wifi_ssid":"" },
  "system":  { "cpu_temp":34, "vbat":3954, "mem_used":0, "mem_total":0,
               "psram_used":0, "psram_total":0, "uptime":67,
               "time":"2026-10-20 15:16:41", "flash_mounted":true },
  "config":  { "device_name":"Air8380", "eth_ip":"192.168.1.183",
               "wifi_pwd":"****", "project_key":"****" }
}

应答体积最大，平台若限制单条 TLV 长度可能整条发不出，日常排障建议用单项查询；
config 中 wifi_pwd / project_key 已打码；
内部会读 ADC 与内存信息，不要在 C 回调里高频连发。

逐条要点：

命令	要点
`read_csq`	0~31，越大越好，99 表示未知
`read_imei` / `read_iccid`	返回模组 IMEI / SIM 的 ICCID
`read_version`	`version` 是脚本版本、`core` 是内核版本（`rtos.version()`）
`read_link`	取值 `Ethernet` / `WiFi` / `4G` / `无`，由 exnetif 切换回调更新
`read_location`	airlbs 最近一次定位结果，未定位过为 `null`；间隔由 `lbs_interval`（默认 600s）控制，不是实时定位
`read_flash`	读 `/little_flash/fixed.txt` 的固定值，用于远程验证 NAND 通路；失败回 `flash_not_mounted` / `fixed_missing`；旧指令 `read_log` 已删除
`set_wifi`	写 fskv → 发布 `APP_CONFIG_UPDATED` → 500ms 后重建网络；`ok:true` 只表示受理，不代表已连上，要看 `read_status.network.wifi_ready` 或 `read_link`；`ssid` 传空等于关 WiFi；已有 socket 不切换，配完建议再发 `reboot`
`sync_time`	调一次 `socket.sntp()`，不等待结果；时区由 `app_config.timezone`（默认 `UTC+8`）决定
`reboot`	先回应答，2 秒后重启

下发了没反应怎么查（按顺序看串口日志）：

日志	含义	处理
无 `下行 TLV`	命令没到设备	检查设备是否在线、平台是否选对设备
`忽略无法解析的下行: xxx`	载荷格式不对	改成 `{"type":"xxx"}` 或 `xxx{...}`
`收到命令: xxx` 后无应答	应答发送失败	看 `[excloud]数据发送成功/失败`
返回 `{"error":"未知命令"}`	指令名拼错或已删除	对照上面的指令总表

五、相关文档

烧录与日志：下载和调试
板级电路与管脚：电路和使用说明
产品总体说明：Air8380 产品资料
免写代码方案：LuatOS-iRTU 介绍
