电路和使用说明

作者：马梦阳　|　最后修改：2026-10-12

本文介绍 Air8601 板载各功能电路与使用说明，详细原理图可参考 AIR8601_V1.02.pdf。Air8601 PCB 尺寸参考对应原理图，各功能模块说明如下：

一、Air1601 主控模组

Air1601 为本板的主控 MCU 模组，承担业务逻辑运算、UI 渲染、人脸识别业务调度、摄像头图像采集处理、外设调度、协议处理等全部业务工作。

二、通信模组（4G/WiFi 二选一）

注意：Air780ER2 4G 模组与 Air6205 WiFi 模组为二选一选配，不可同时使用。

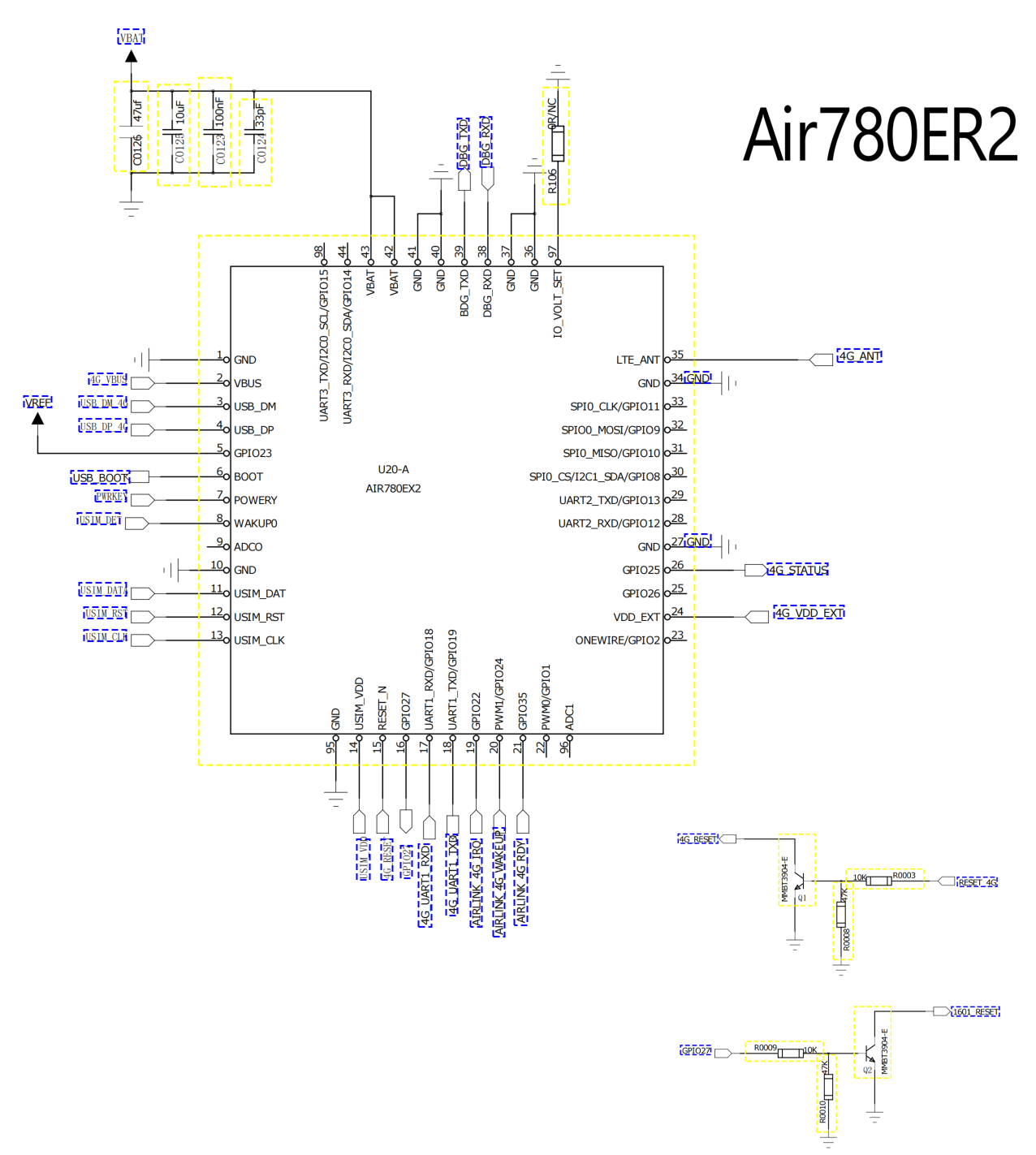

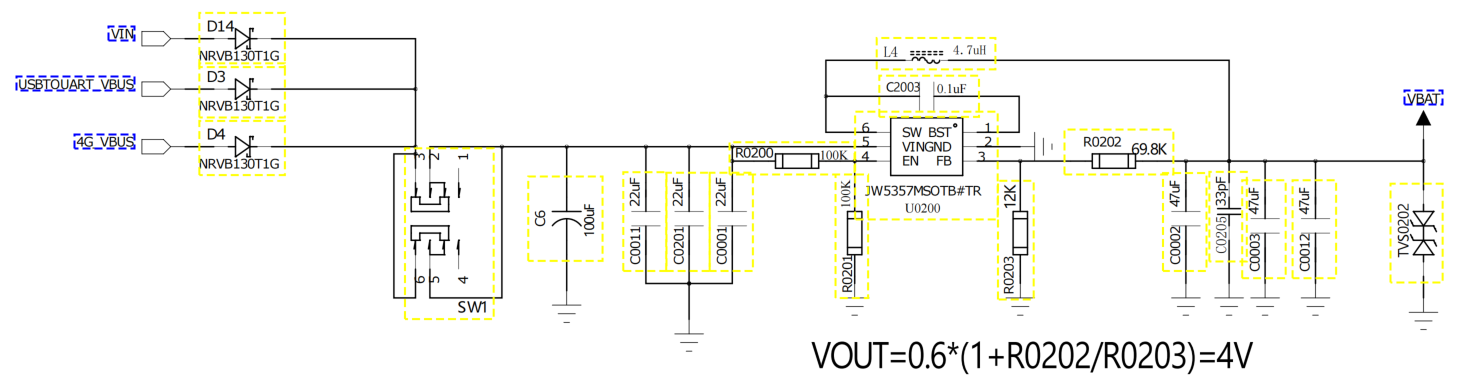

2.1 Air780ER2 4G 模组

通过 Airlink over UART 与主控 Air1601 通信，提供 4G 蜂窝网络，实现FOTA 远程升级、设备在线监测、故障告警等功能。板载 Micro‑SIM 卡座，同时引出 IPEX 一代天线座，可外接 FPC 天线、棒状天线。

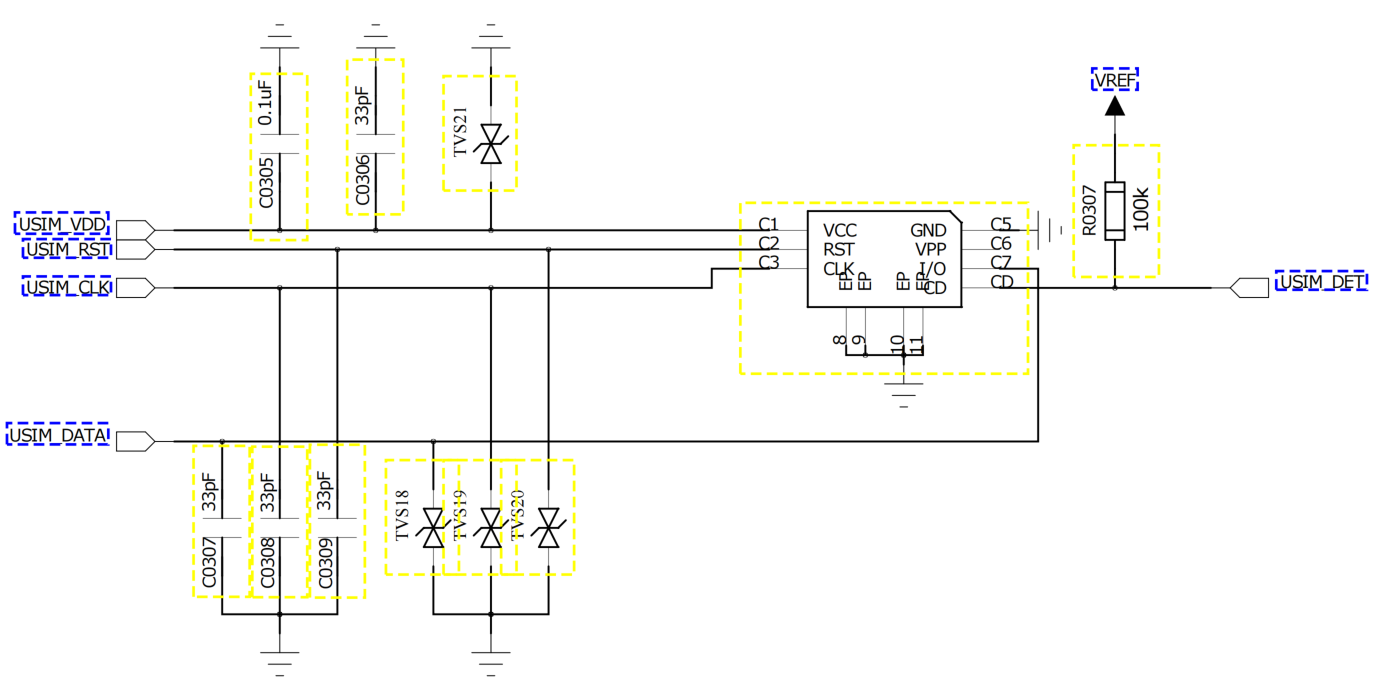

板载 Micro‑SIM 卡座

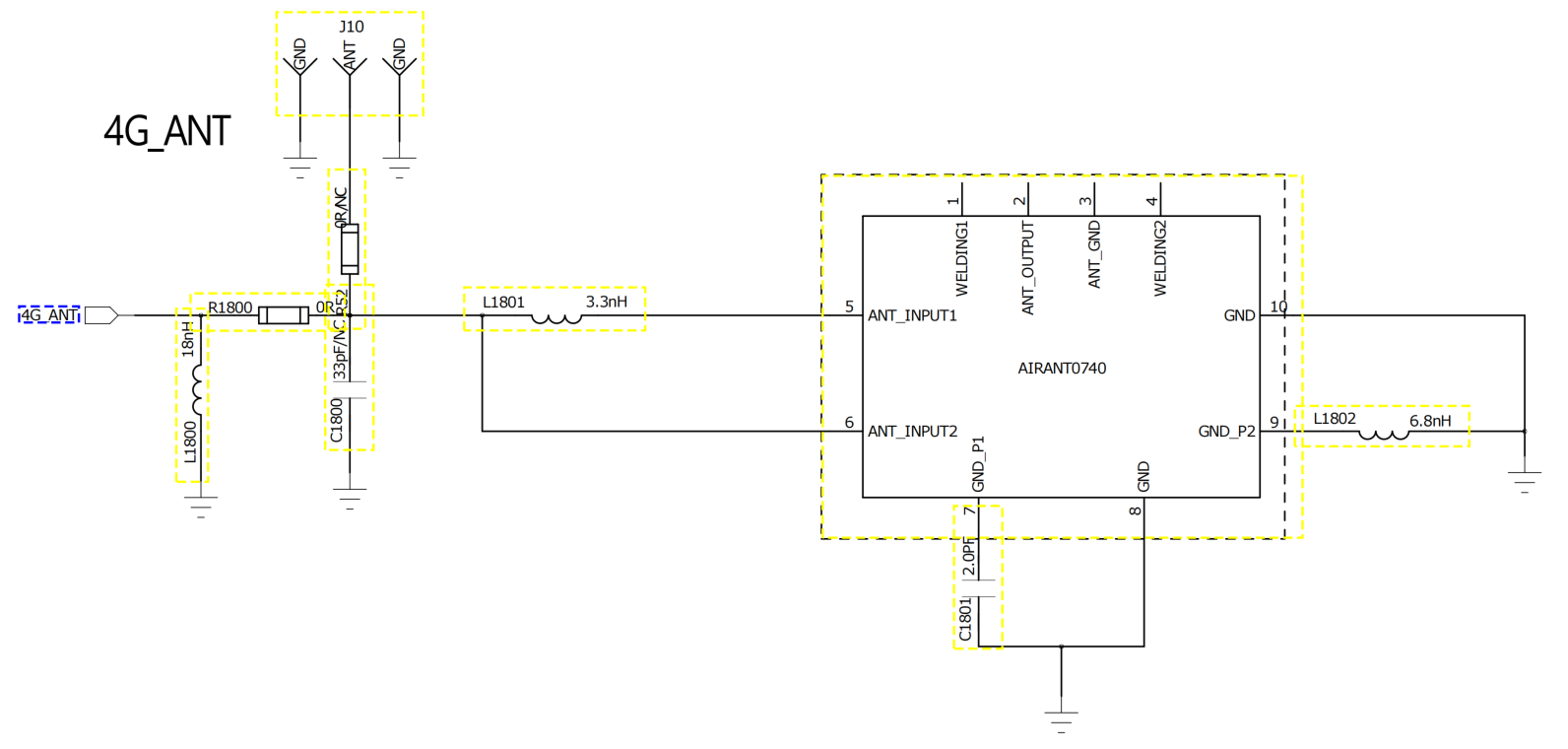

4G 天线 IPEX 一代座子

Air780ER2 可以通过 IPEX 一代座子外接天线，可以是 FPC 天线，也可以是棒状天线等各种形式的外接天线；

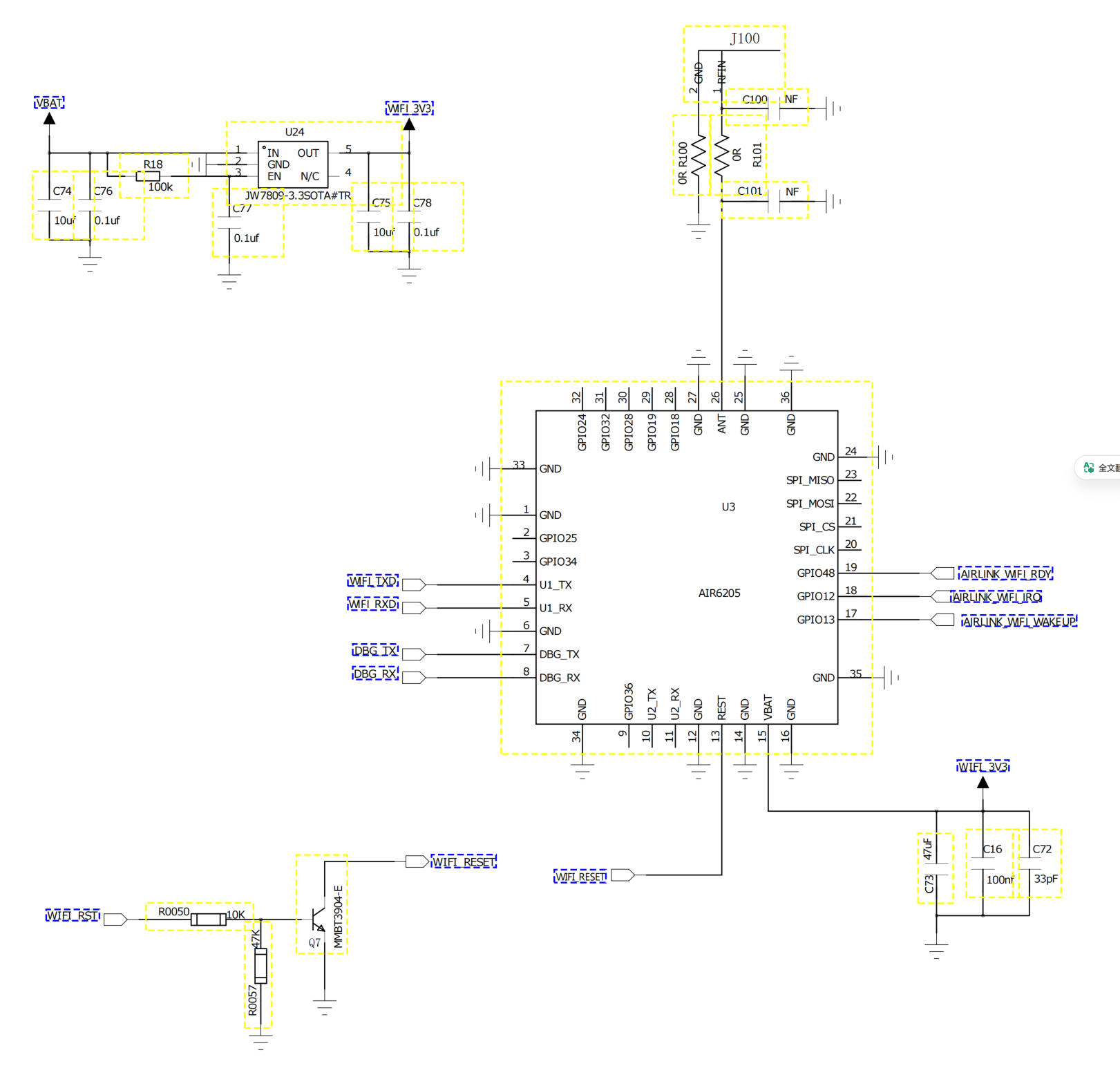

2.2 Air6205 WiFi 模组

通过 Airlink over UART 与主控 Air1601 通信，提供 2.4G WiFi 无线网络，完成FOTA 远程升级、设备云端监测及故障告警等功能。

三、LCD 与触摸接口

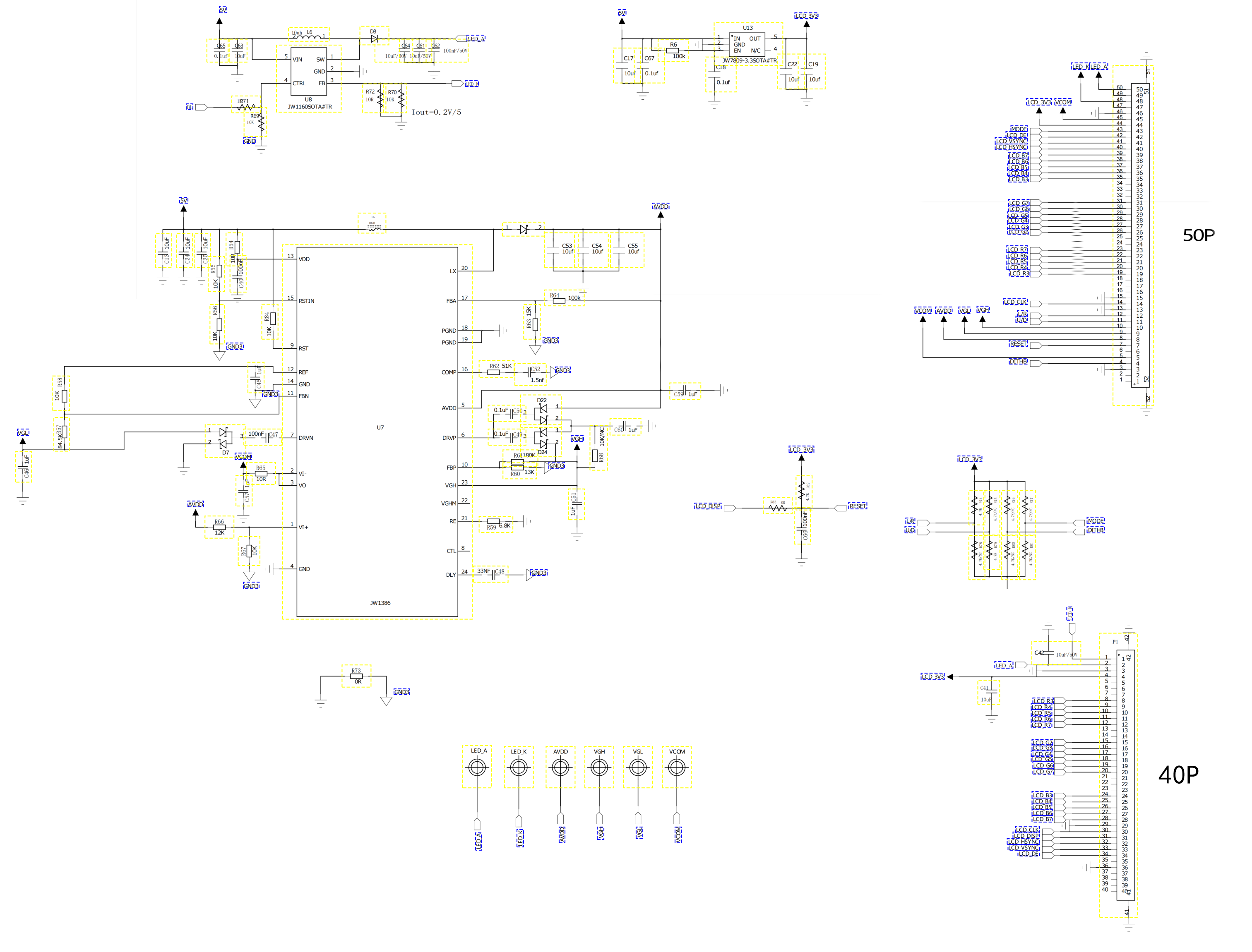

3.1 LCD 显示接口

支持 40PIN 排线 7 寸，分辨率 1024×600 RGB 屏幕；

硬件接口 RGB888，软件输出为 RGB565 高位对齐，释放 GPIO 资源给外设使用。

板载完整 LCD 电源电路，可输出 VGH:18.5V、VGL:-8.2V、AVDD:9.6V、VCOM:4.2V，直接给 RGB 液晶屏提供驱动电压。

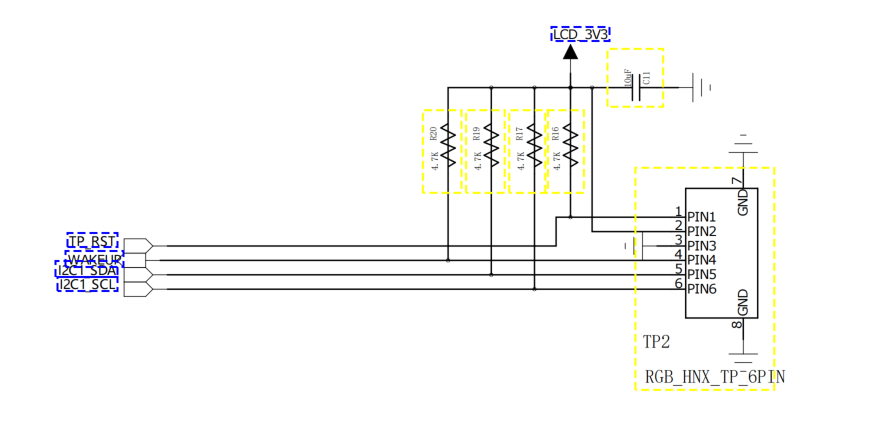

3.2 TP 触摸接口

6PIN I2C 触摸接口，包含 I2C 通信、触摸中断 TP_INT、触摸复位 TP_RST，供电与 RGB 屏 VDD 共用。

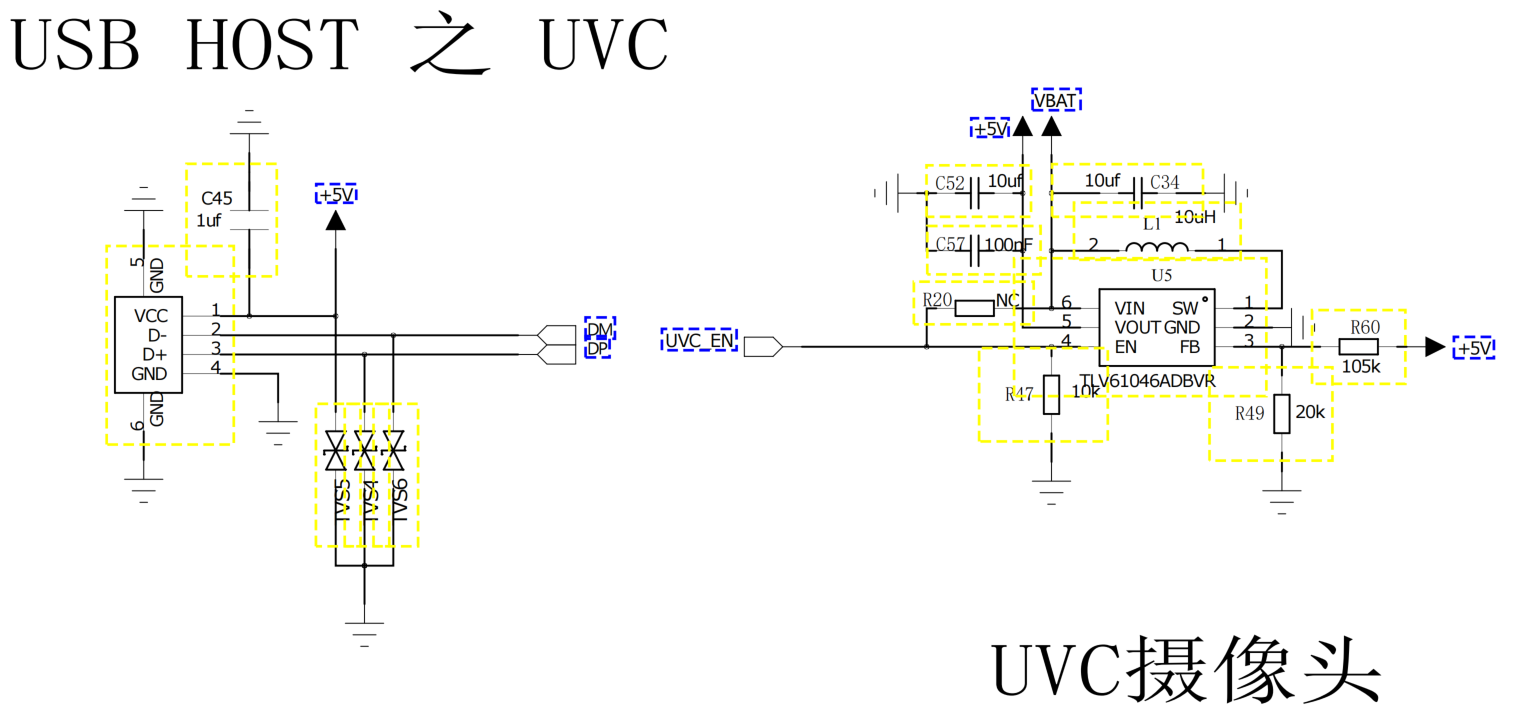

四、UVC 摄像头接口【Air8602 无】

Air8601 支持 UVC 协议 USB 摄像头，可搭配多款 AirCAMERA 系列 USB 摄像头配件板，出厂默认配置 AirCAMERA_1034 双目人脸识别摄像头：

AirCAMERA_1032：200 万像素，GC20C3 驱动 IC，镜头角度 89°，支持 200 万像素静态拍照与视频采集；
AirCAMERA_1033：100 万像素，GAC5316 驱动 IC，镜头角度 89°，支持 100 万像素静态拍照与视频采集；
AirCAMERA_1034：双目摄像头配件板，支持人脸识别，专为人脸识别寄存柜场景定制开发。

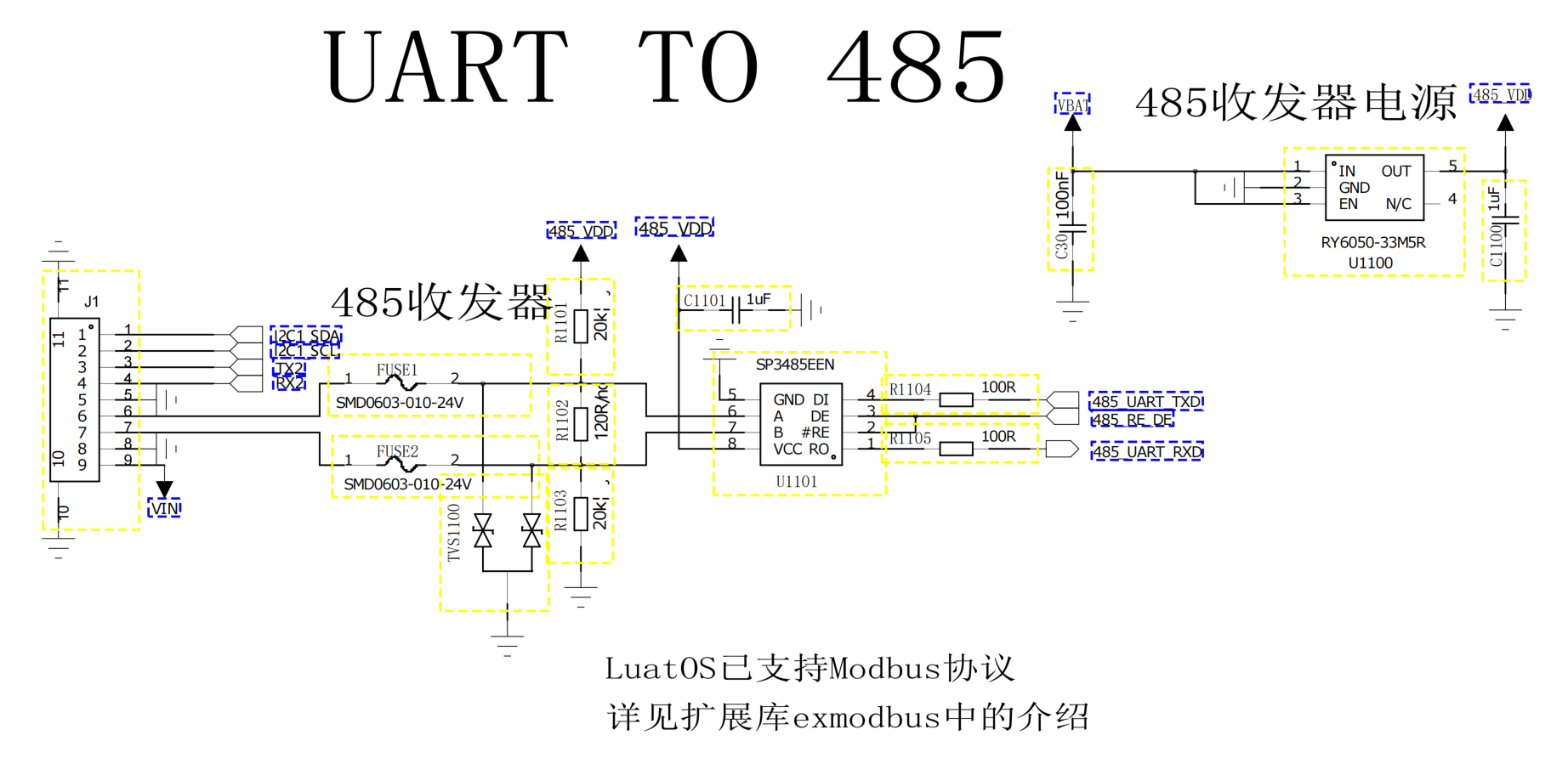

五、RS485、I2C、UART 外设接口

板载 1 路非隔离 RS485、1 路 I2C、1 路 UART 接口，可对接电控柜锁、读卡器、各类柜体传感器，满足人脸识别寄存柜外设驱动需求。

对比 Air8602：本型号 I2C、UART 为额外扩展接口；RS485 仅 1 路非隔离。

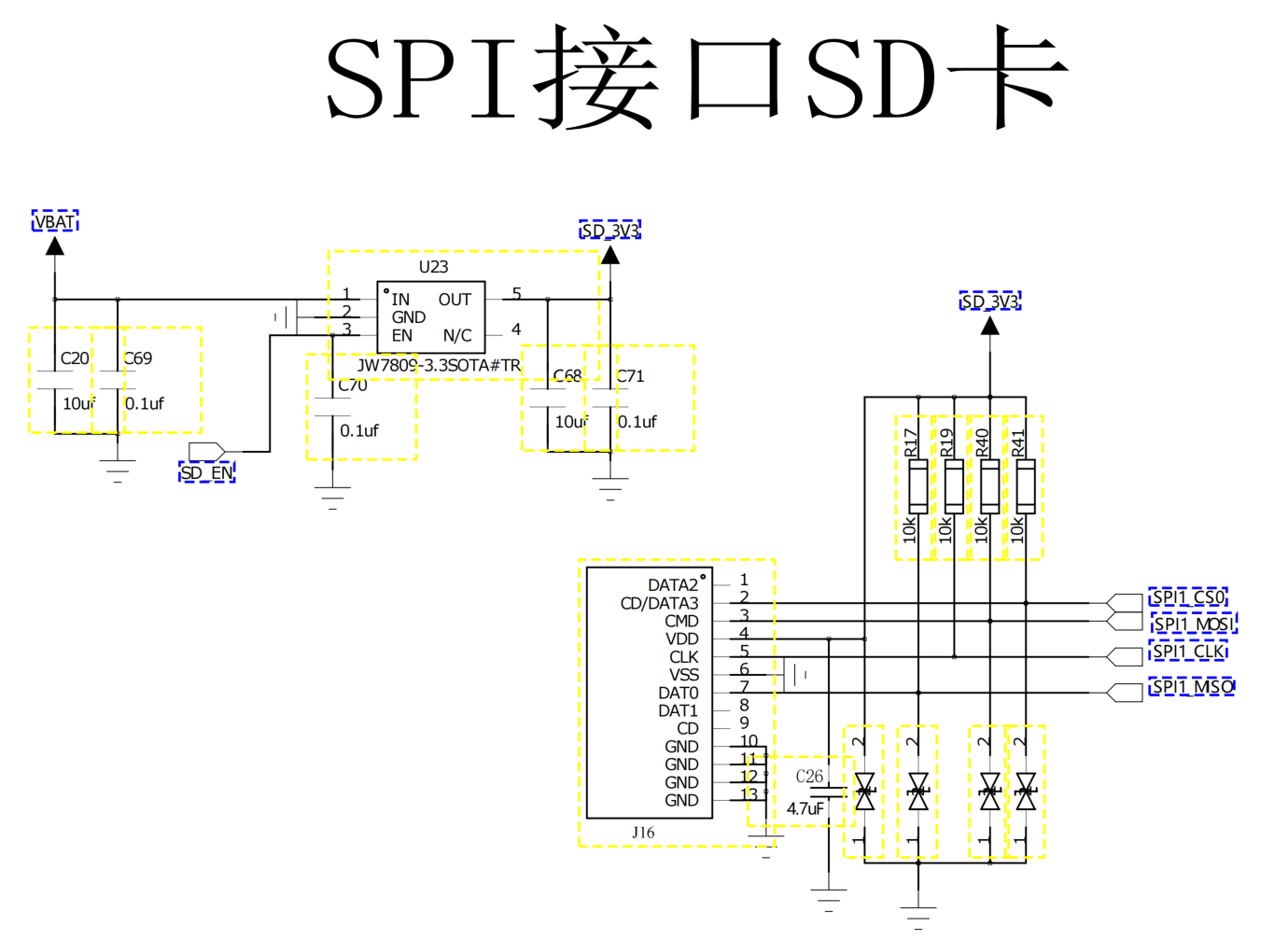

六、SD 卡卡座

板载 SD 卡插座，采用 SPI 驱动 SD 卡，用于本地日志、人脸快照图片、音视频等数据存储。

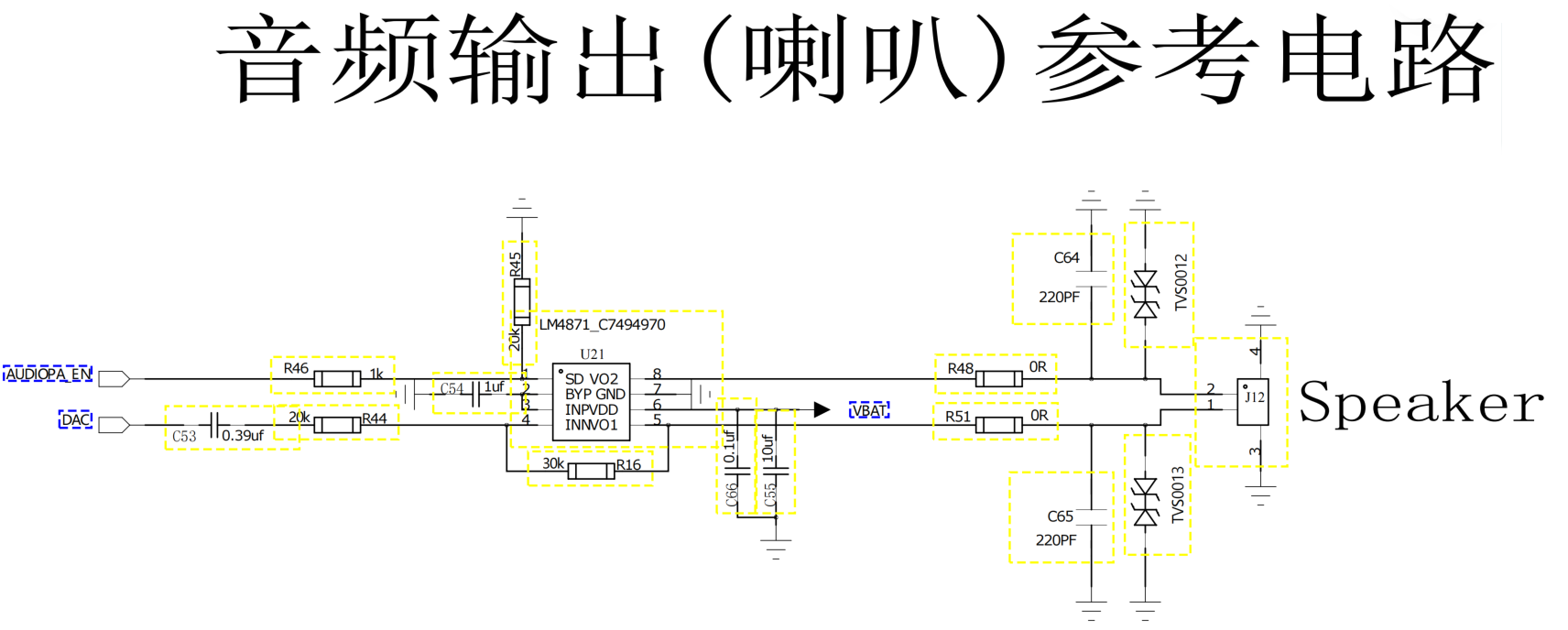

七、音频输出电路

板载 LM4871 音频功放芯片，由主控 DAC 输出音频信号；功放输出可直接驱动外接喇叭，支持 TTS 语音播报、人脸操作提示音、故障告警语音播放。

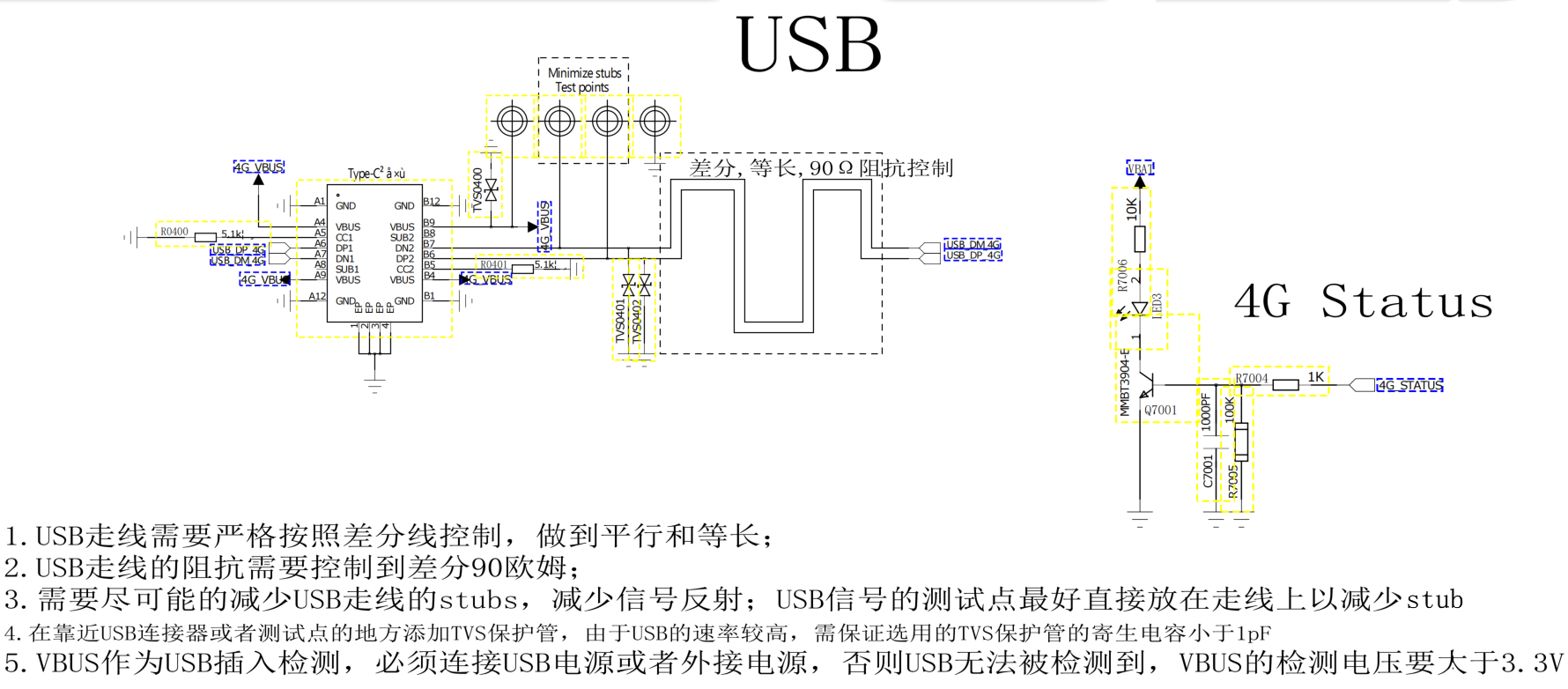

八、USB 下载调试电路

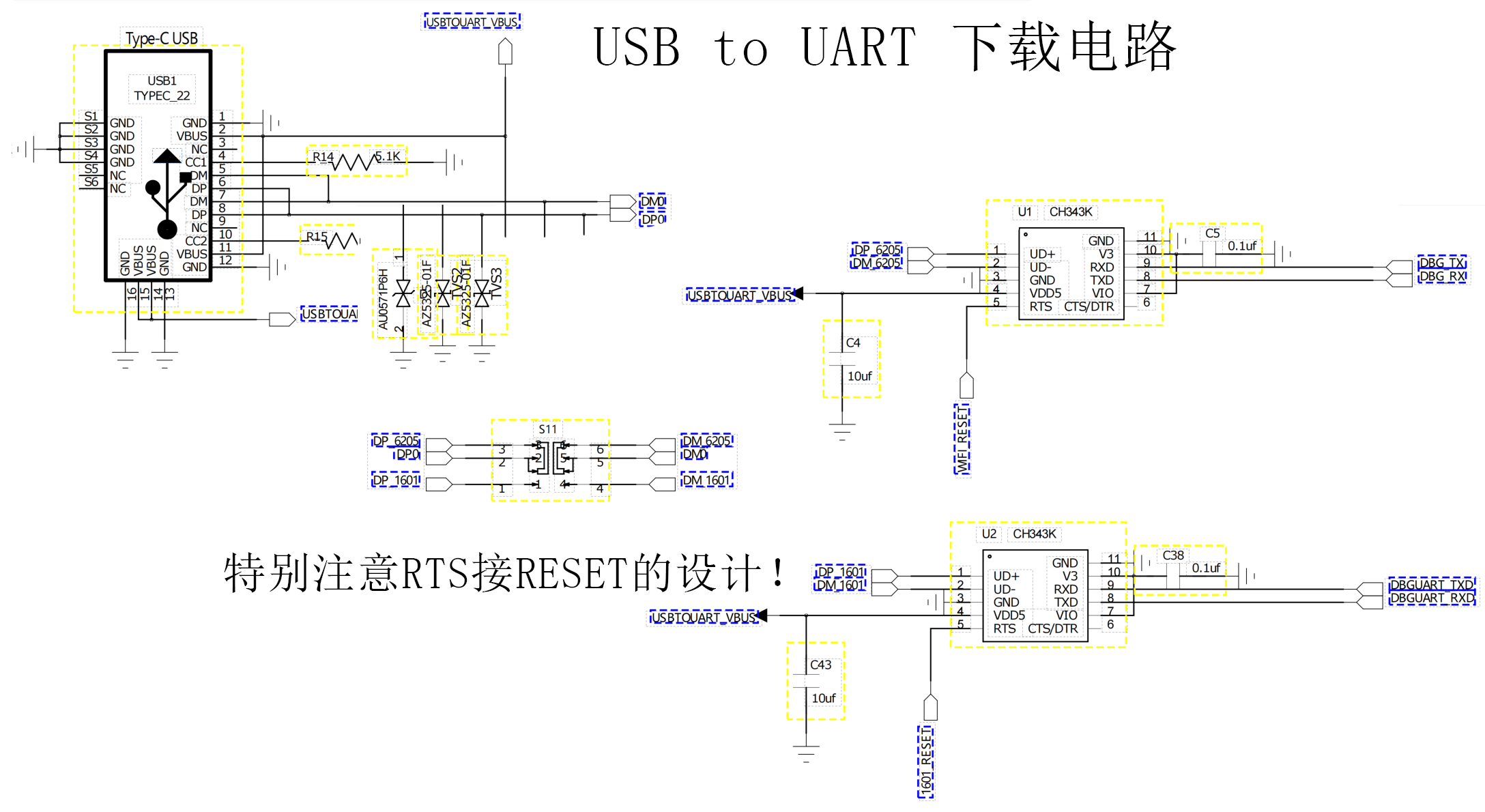

采用 CH343 USB 转串口芯片用于 Air1601 主控程序烧录调试；

独立 4G_USB 接口用于 Air780ER2 烧录。

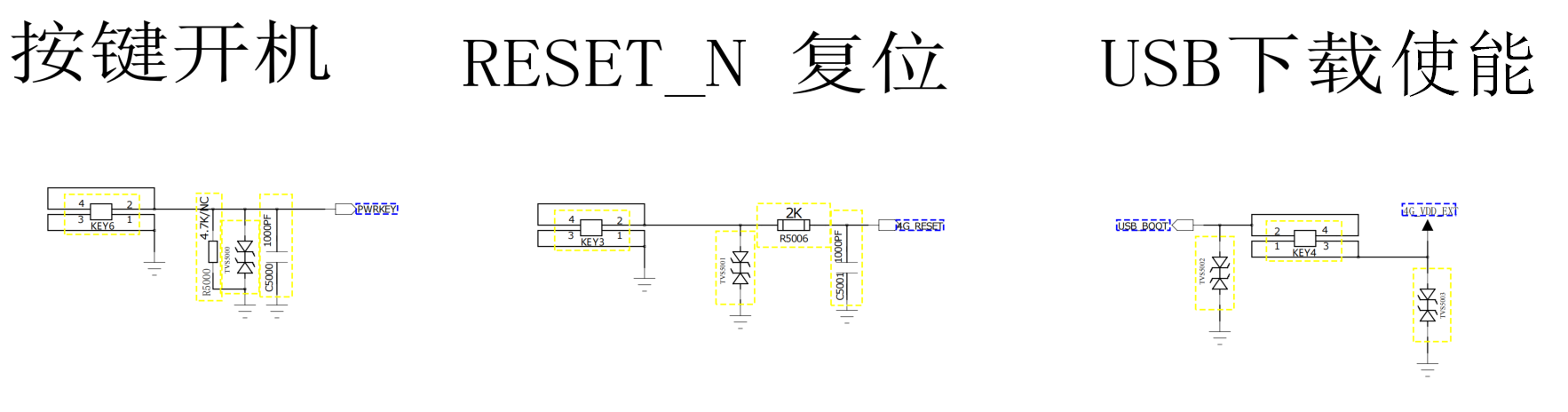

板载硬件按键：4G_PWRKEY、BOOT_4G、RESET_4G，用于 4G 模组的上电、启动、复位控制。

注意：

DBG_UART，是Air1601/Air1602专门用于下载和调试的管脚，不能作为普通的UART使用；

DBG_UART，波特率固定6Mbps，不可更改；

使用 DBG_UART 下载程序时，需确保除 DBG_UART 外的其余串口无信号输入，避免外部信号干扰，导致程序下载失败。

Air8601 使用 CH343 USB 转串口芯片下载软件，注意安装对应驱动。
