电路和使用说明

作者：马梦阳　|　最后修改：2026-10-12

本文介绍 Air8602 板载各功能电路与使用说明，详细原理图可参考 AIR8602_V1.0_2026928.pdf。Air8602 尺寸为 156×107mm，各功能模块说明如下：

一、Air1601 主控模组

Air1601 为本板的主控 MCU 模组，承担业务逻辑运算、UI 渲染、外设调度、协议处理等全部业务工作。

注意：Air780ER2 4G 模组与 Air6205 WiFi 模组为二选一选配，不可同时使用。

通过 Airlink over UART 与主控 Air1601 通信，提供 4G 蜂窝网络，实现联网数据交互、FOTA 远程升级、设备在线监测、故障告警等功能。板载 Micro‑SIM 卡座，同时引出 IPEX 一代天线座，可外接 FPC 天线、棒状天线。

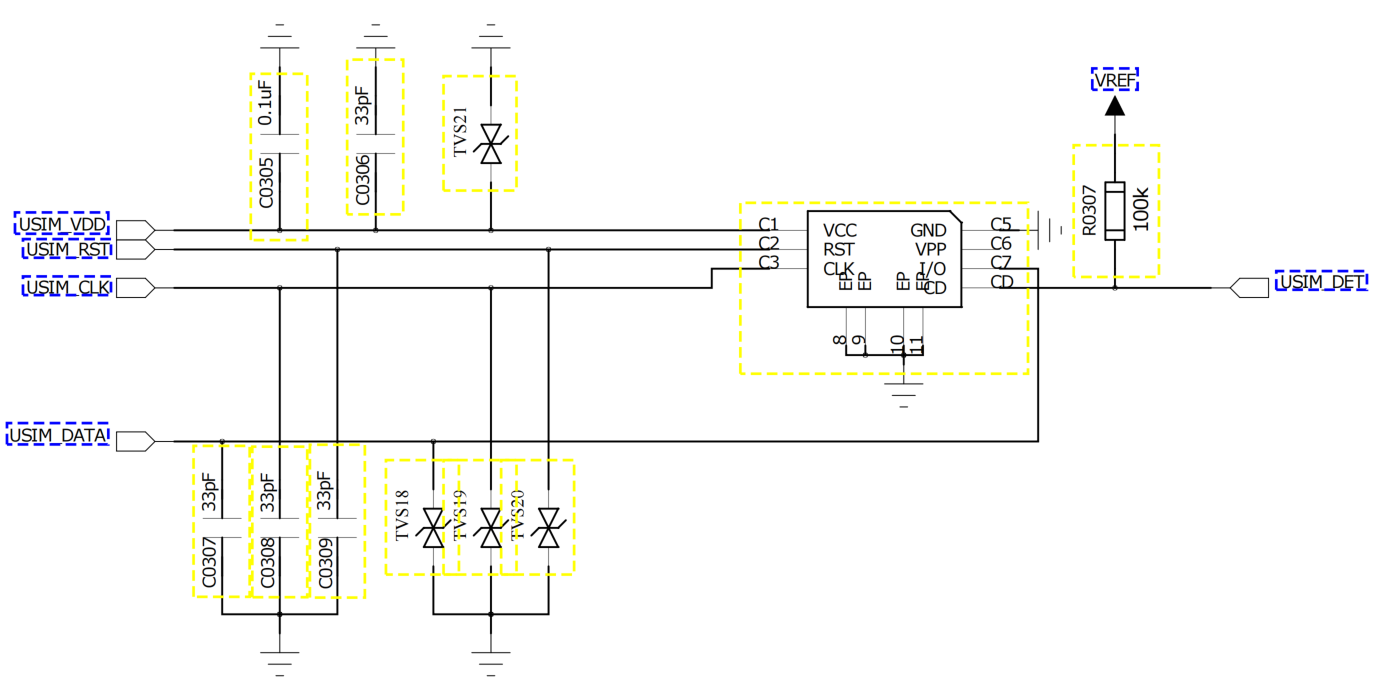

板载MicroSIM卡座

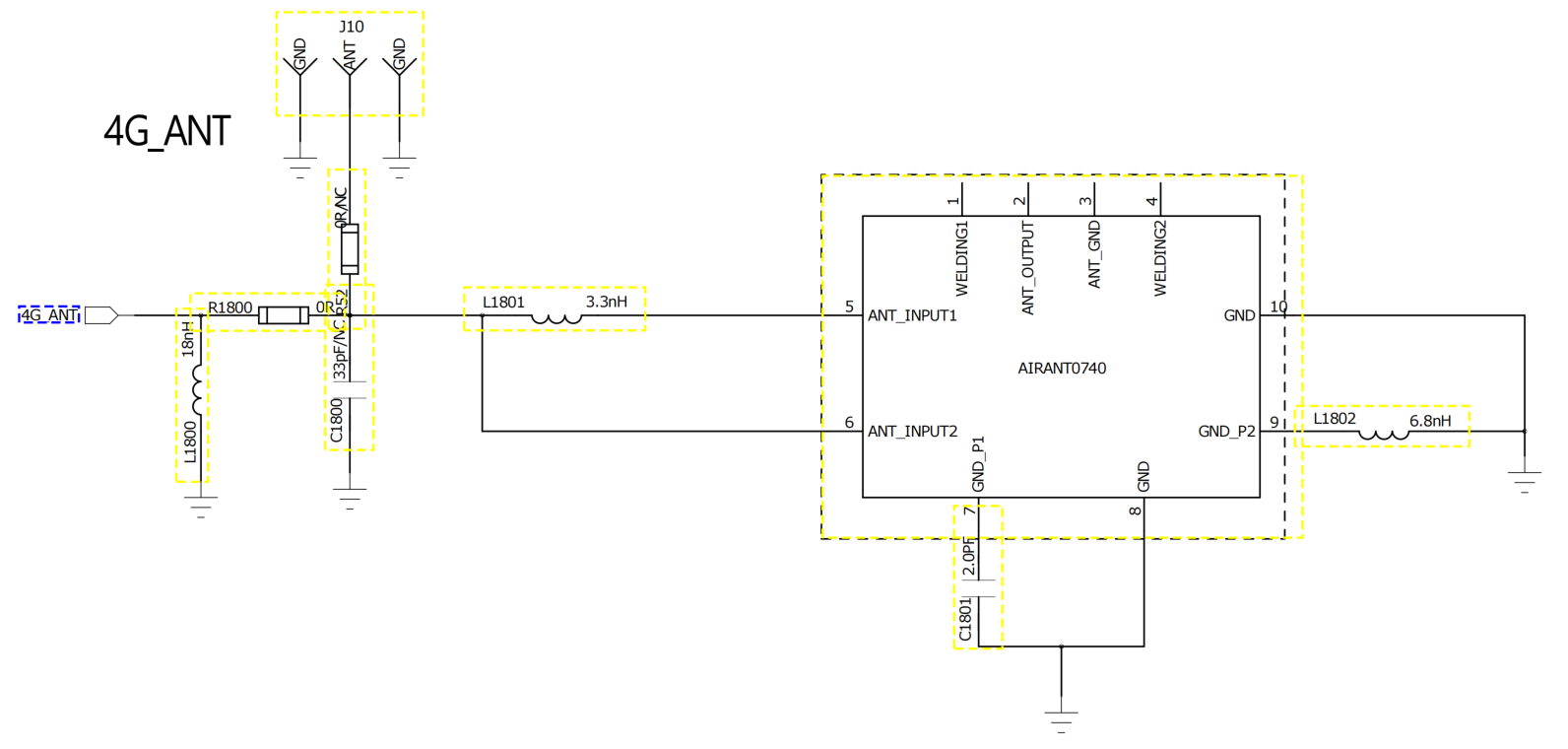

** 4G天线IPEX一代座子：**

Air780ER2可以通过IPEX一代座子外接天线，可以是FPC天线，也可以是棒状天线等各种形式的外接天线；

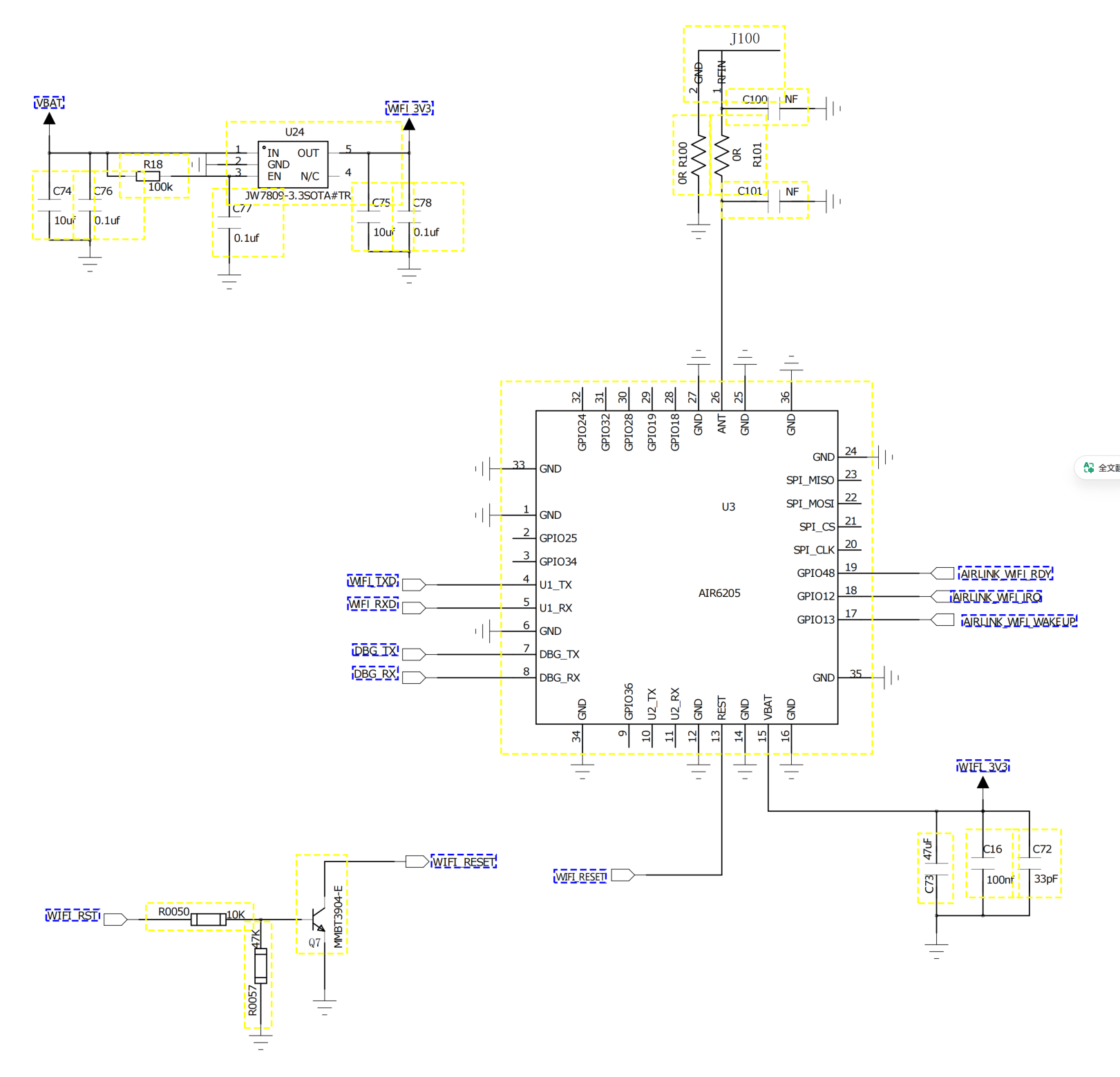

通过 Airlink over UART 与主控 Air1601 通信，提供 2.4G WiFi 无线网络，完成业务数据上传、FOTA 远程升级、设备云端监测及故障告警等功能。

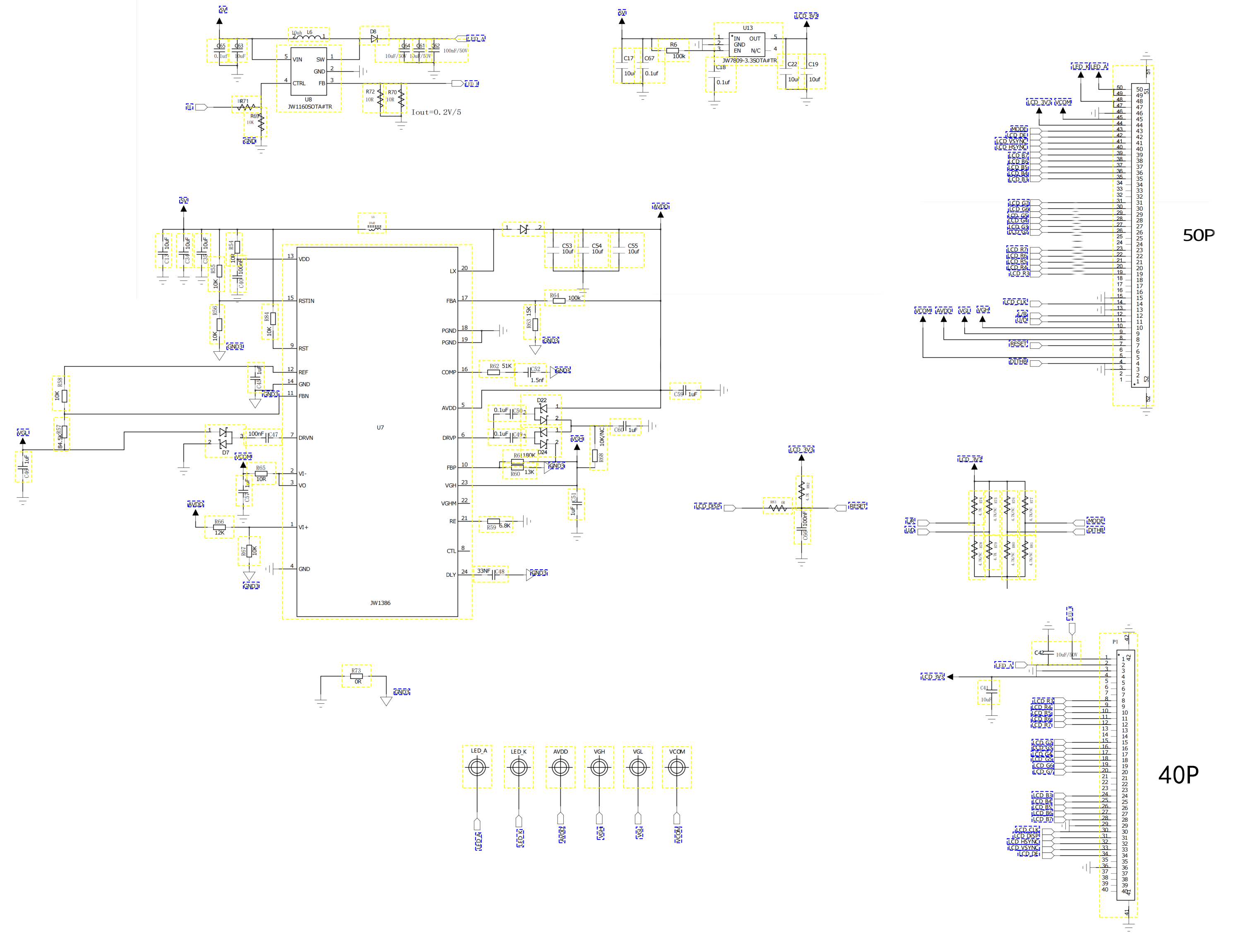

支持 40PIN 排线 7 寸、50PIN 排线 9 寸 / 10.1 寸，分辨率 1024×600 RGB 屏幕；

硬件接口 RGB888，软件输出为RGB565 高位对齐，释放 GPIO 资源给外设使用。

板载完整 LCD 电源电路，可输出 VGH:18.5V、VGL:-8.2V、AVDD:9.6V、VCOM:4.2V，直接给 RGB 液晶屏提供驱动电压。

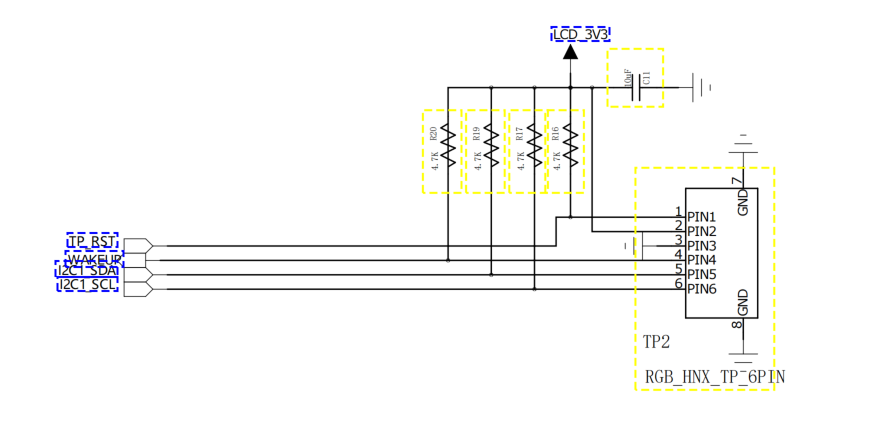

6PIN I2C 触摸接口，包含 I2C 通信、触摸中断 TP_INT、触摸复位 TP_RST，供电与 RGB 屏 VDD 共用。

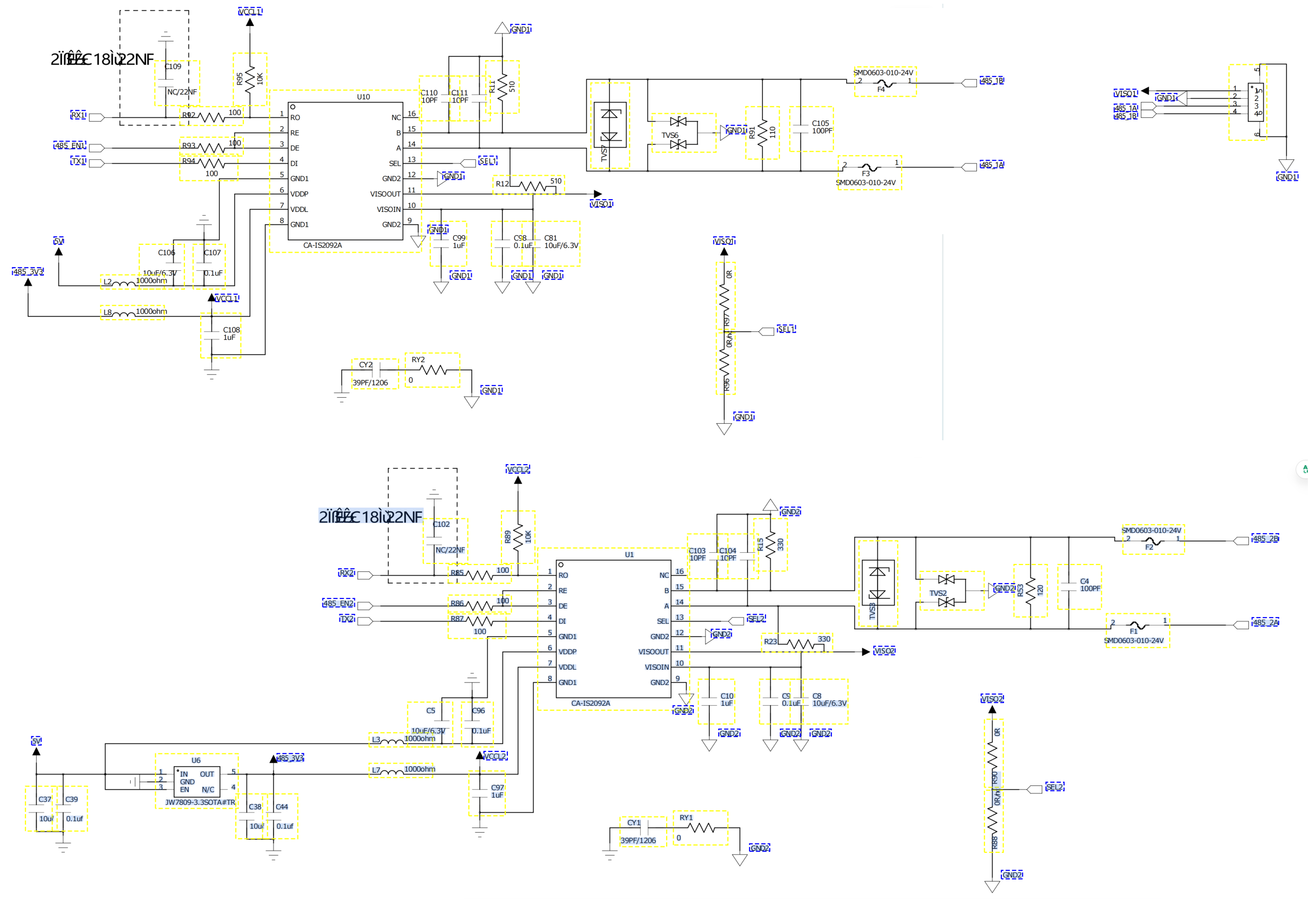

板载 2 路 CA‑IS2092A 隔离 RS485 收发器，每一路具备独立电源隔离、信号隔离；总线端增加 TVS、防护电阻、滤波电容，具备 ESD 与浪涌防护，总线自带 120Ω 终端电阻。可直接对接电控柜锁、读卡器、各类柜体传感器，满足寄存柜多路外设驱动需求。

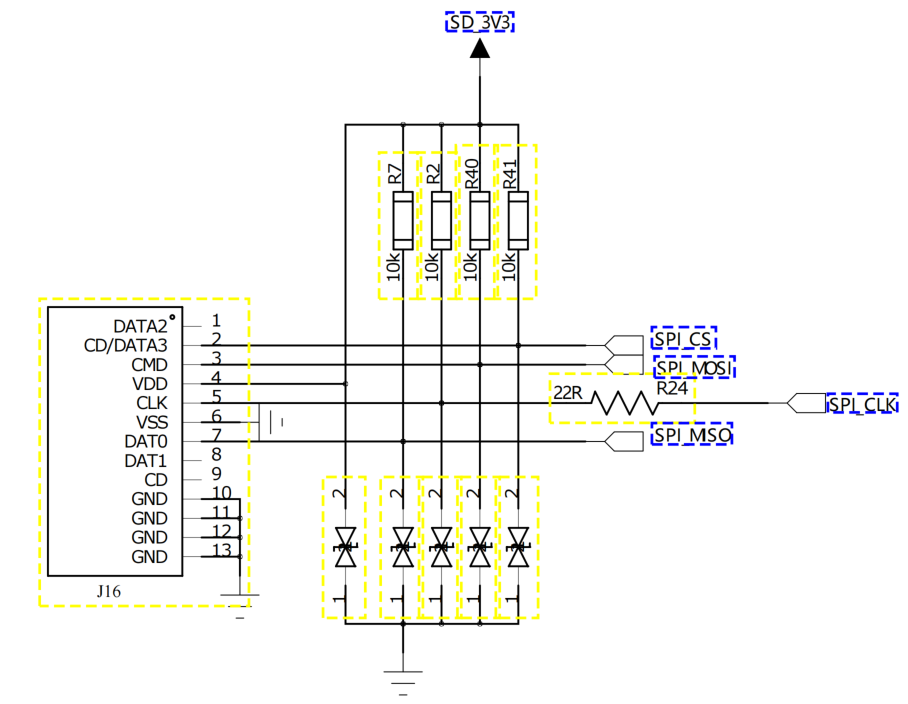

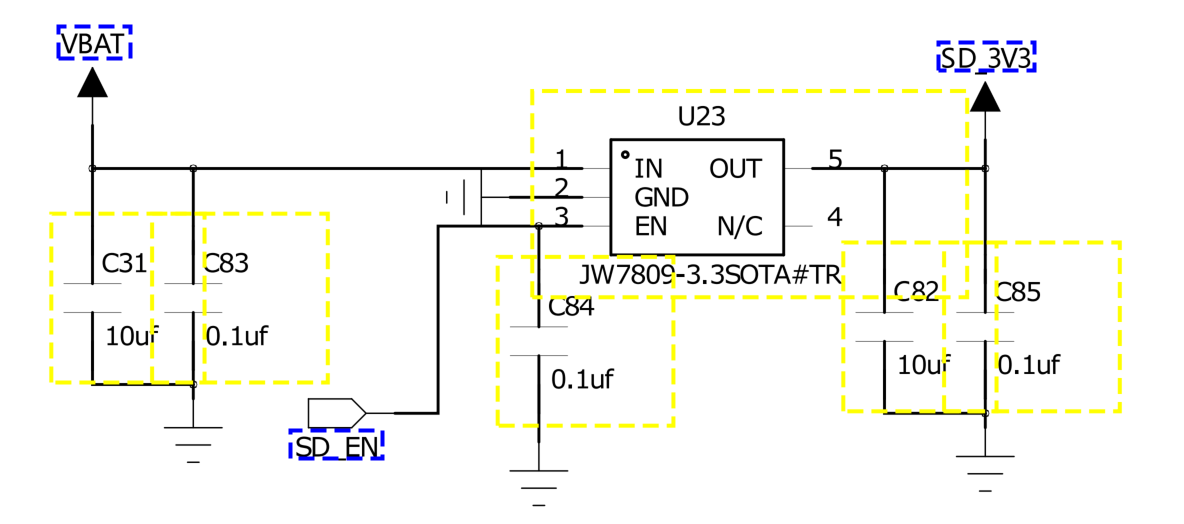

板载 SD 卡插座，采用 SPI 驱动 SD 卡，用于本地日志、图片、音视频等数据存储。

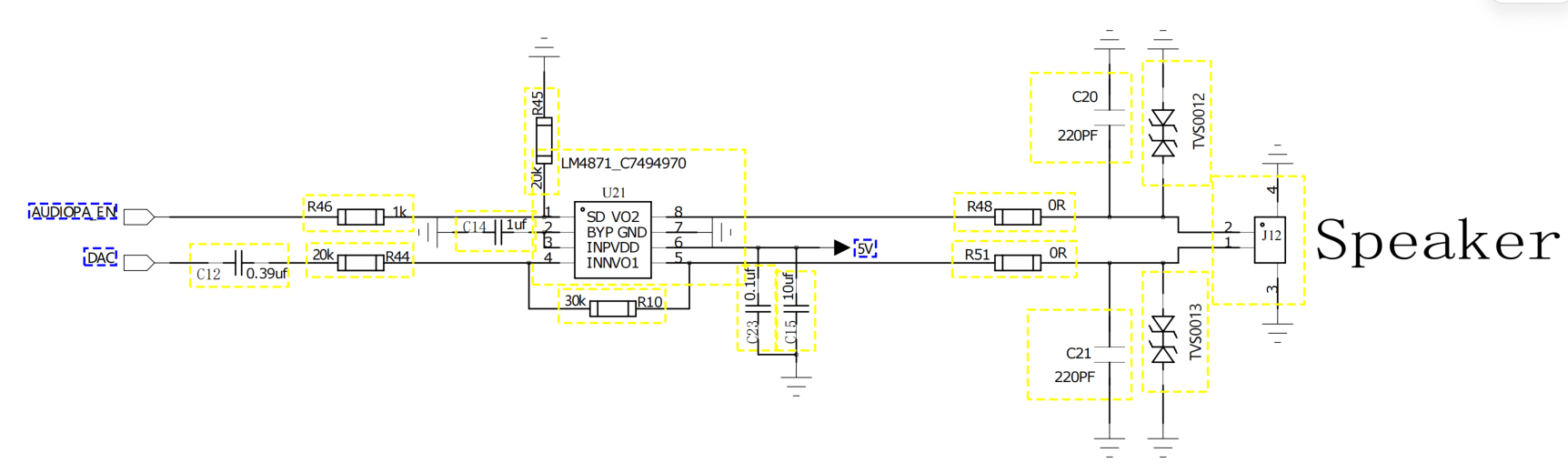

板载 LM4871 音频功放芯片，由主控 DAC 输出音频信号；功放输出可直接驱动外接喇叭，支持 TTS 语音播报、操作提示音、故障告警语音播放。

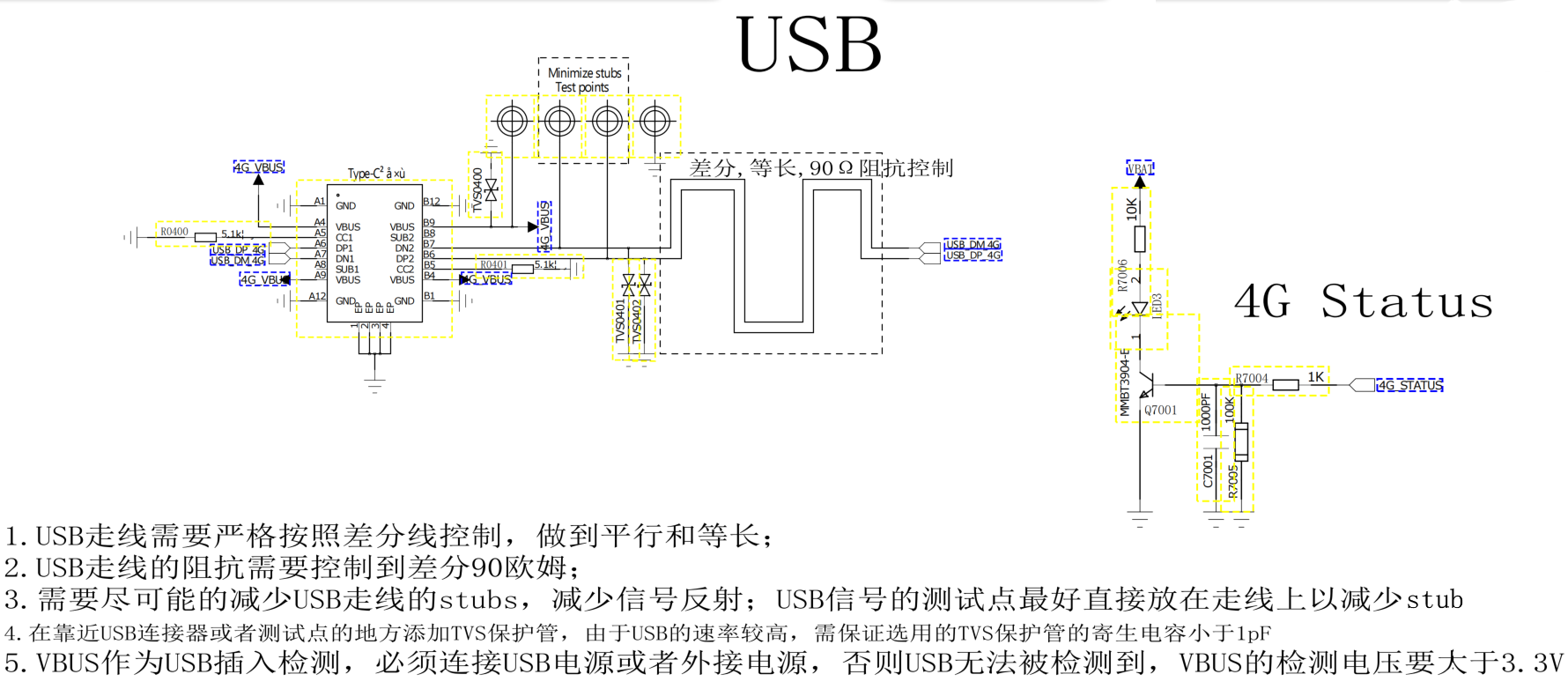

采用 CH347F 双串口 USB 转芯片：

A 口用于 Air1601 主控程序烧录调试；

B 口用于 WiFi 模组 Air6205 烧录；

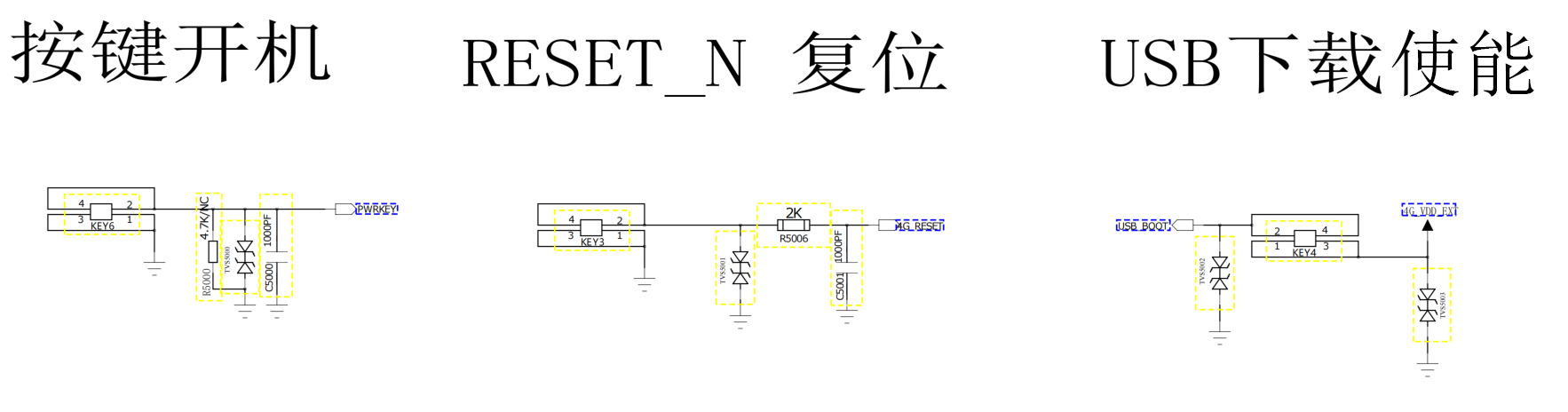

另外独立 4G_USB 接口用于 Air780ER2 烧录。板载硬件按键：4G_PWRKEY、BOOT_4G、RESET_4G，用于 4G 模组的上电、启动、复位控制。

注意：

使用DBG_UART 下载程序时，需确保除DBG_UART外的其余串口无信号输入，避免外部信号干扰，导致程序下载失败。

Air8602 使用CH347F USB转串口芯片下载软件,注意安装对应驱动：CH347F 驱动程序

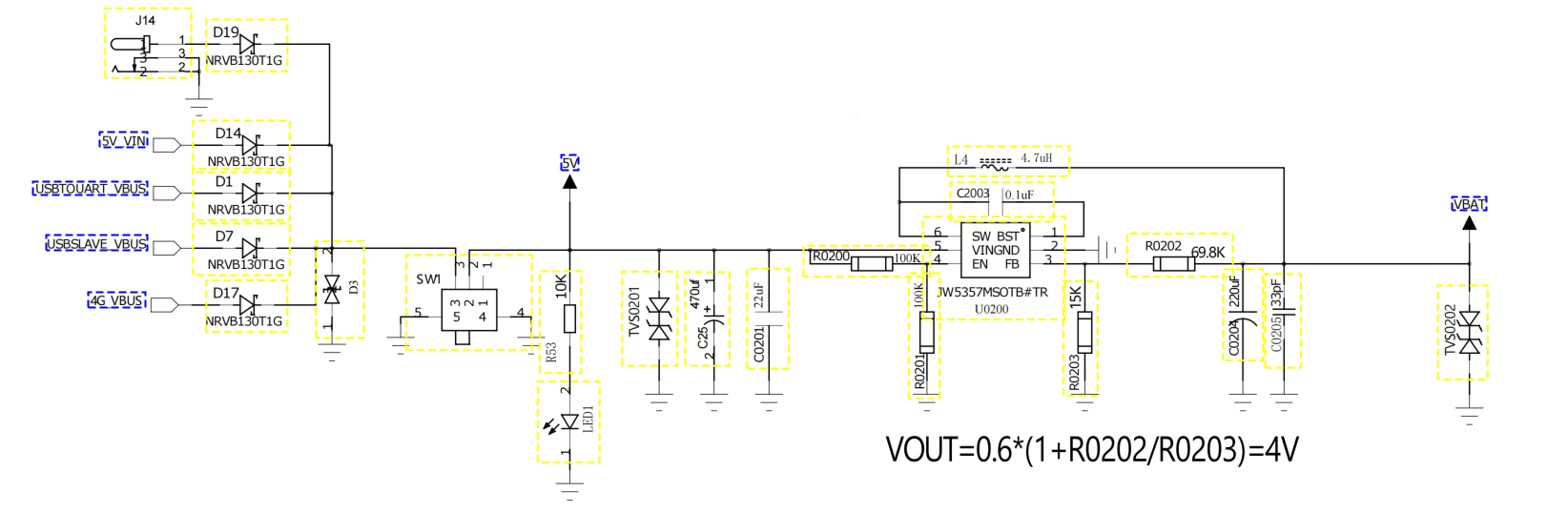

Air8602板载DC-DC采用的是杰华特公司的JW5357开关电源芯片，它的最大输出电流在3A，同时输入电压范围4.5V~18V。

注意C47的选型要根据输入电压来选择耐压值。

如果输入电压大于12V需要在输入端再加一颗470uF的电解电容。

Air8602 整机 VIN 推荐工作 5‑12V，输入电容按实际电压选型耐压。

Air1601内置3.3V LDO为芯片供电，此LDO即为PIN16：VDD_EXT

杰华特降压DCDC芯片JW5357规格书如下；
