电路和使用说明
Air8700工业模组板载的硬件功能，都可以在Air8700工业模组原理图里详细了解；
接下来，我们对每一个板载功能模块进行较为详细的说明。

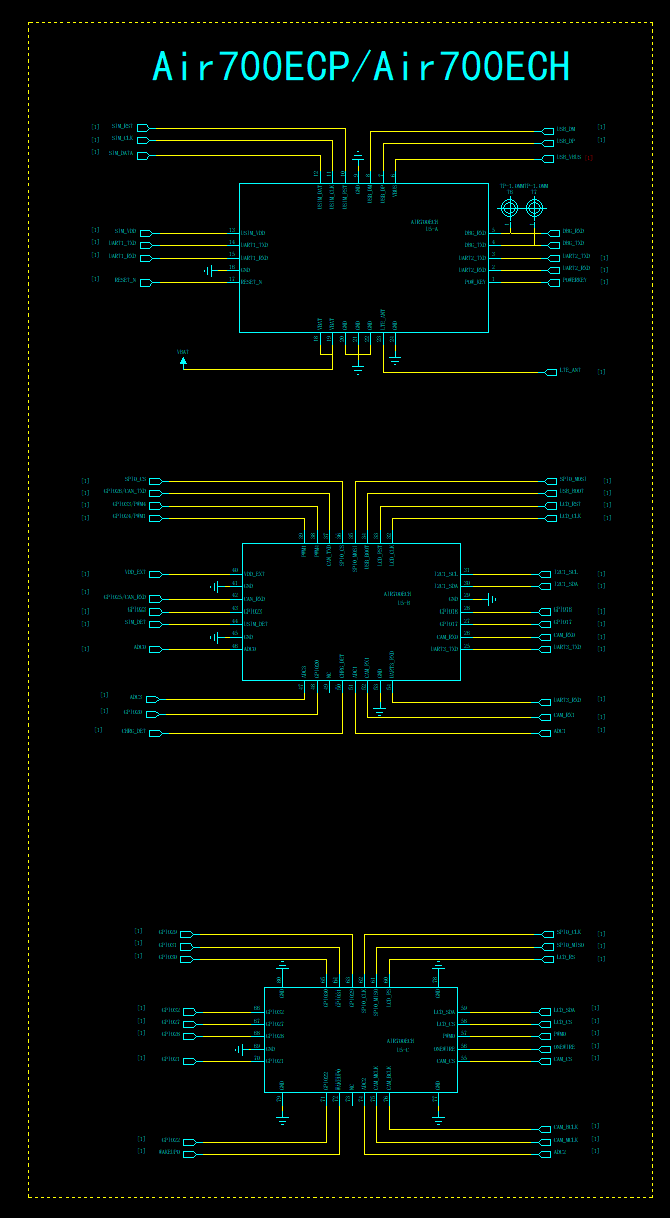

一，Air700ECP/ECH模组部分

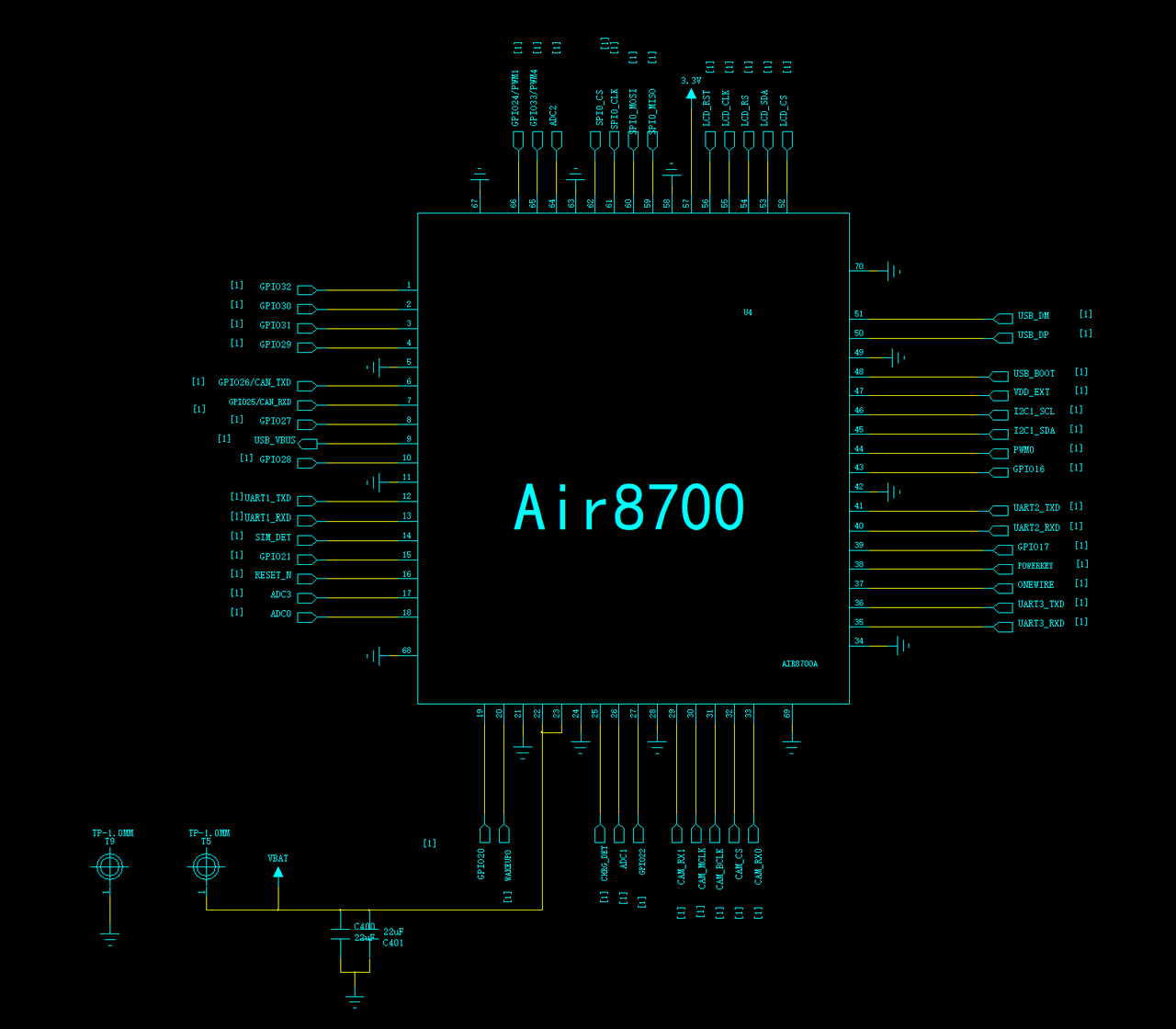

原理图部分；
相应这部分电路在PCB上的位置如下：
二，SIM(MicroSIM卡座)

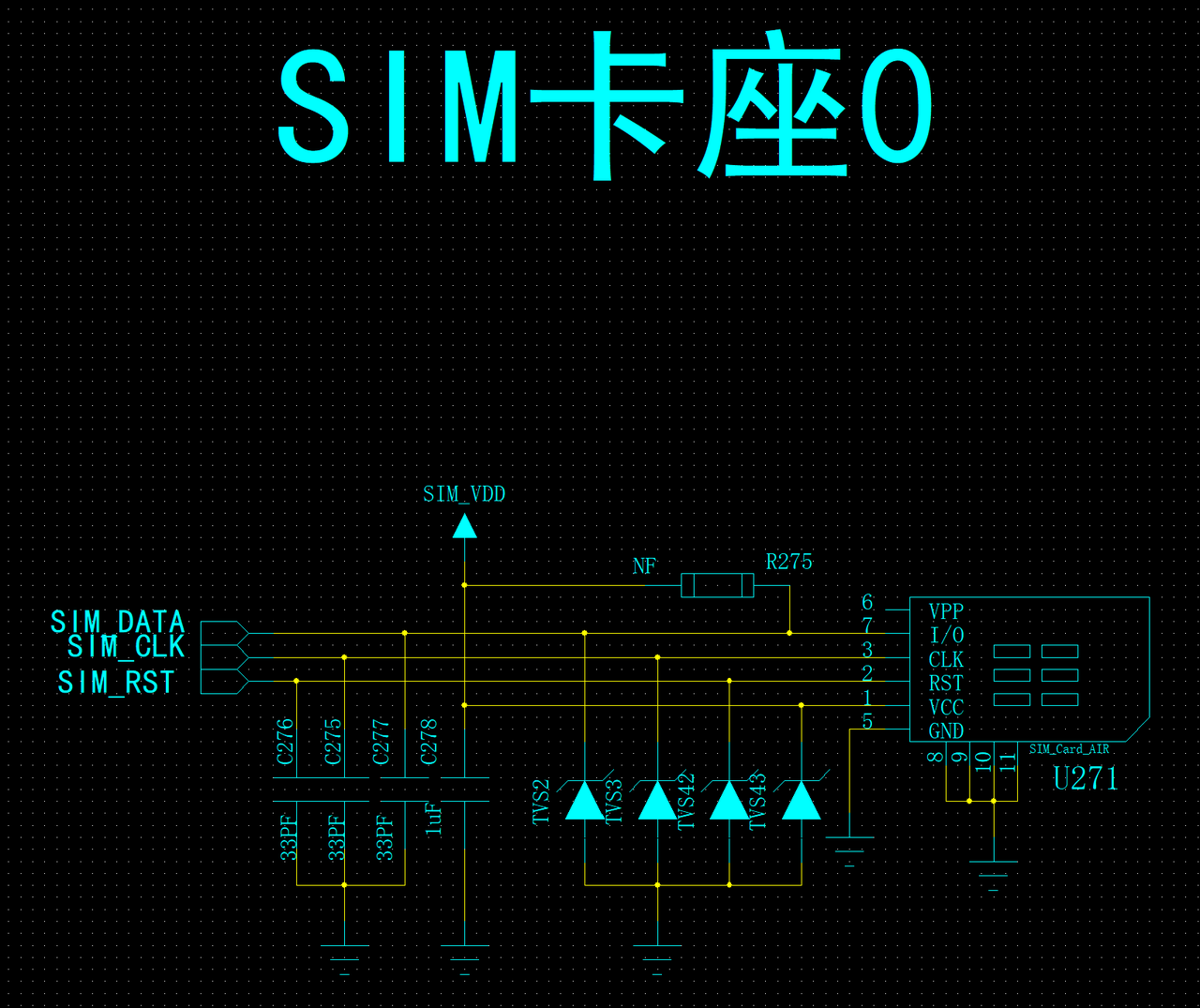

原理图部分；

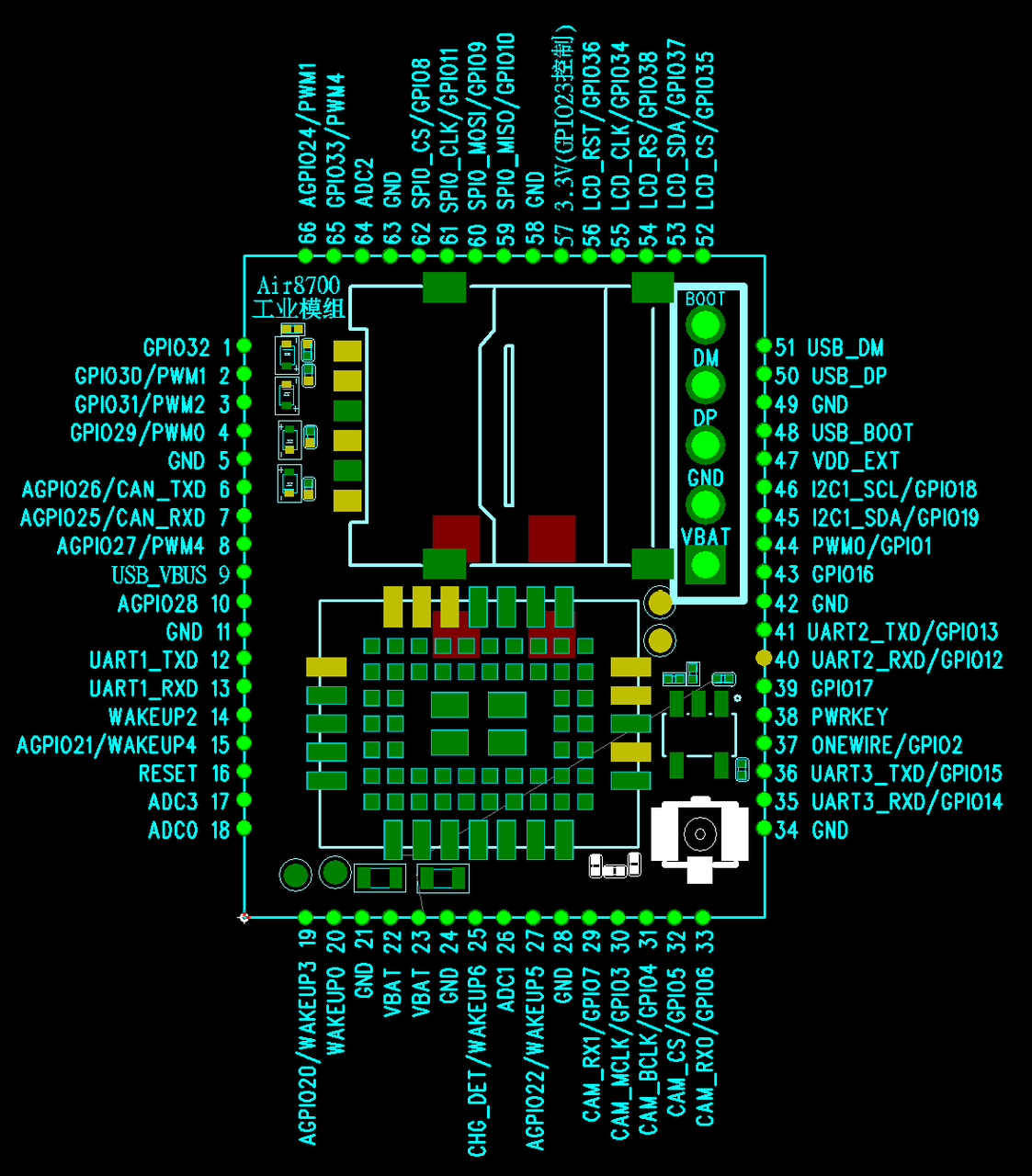

相应这部分电路在PCB上的位置如下：

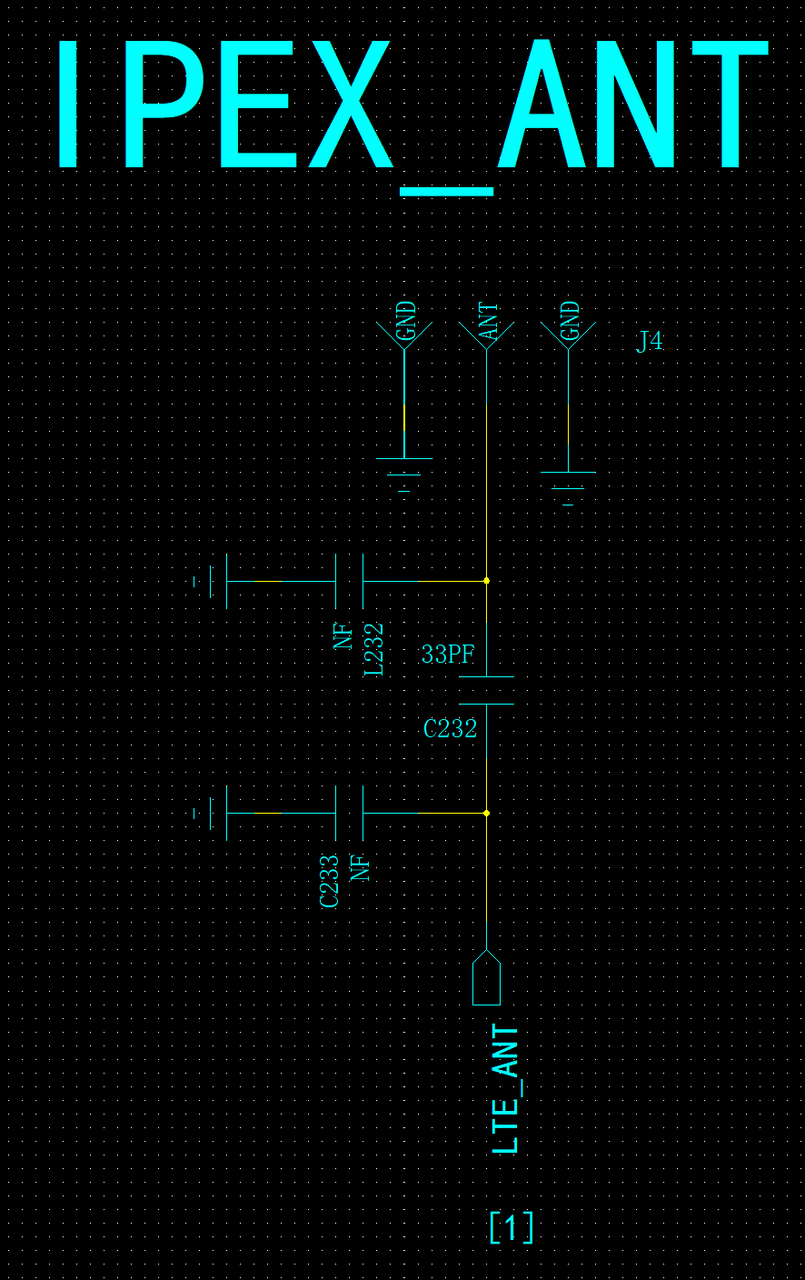

三，4G天线IPEX一代座子
Air8700工业模组，可以通过IPEX一代座子外接天线，可以是FPC天线，也可以是棒状天线等各种形式的外接天线；
相应4G天线电路在PCB上的位置如下：

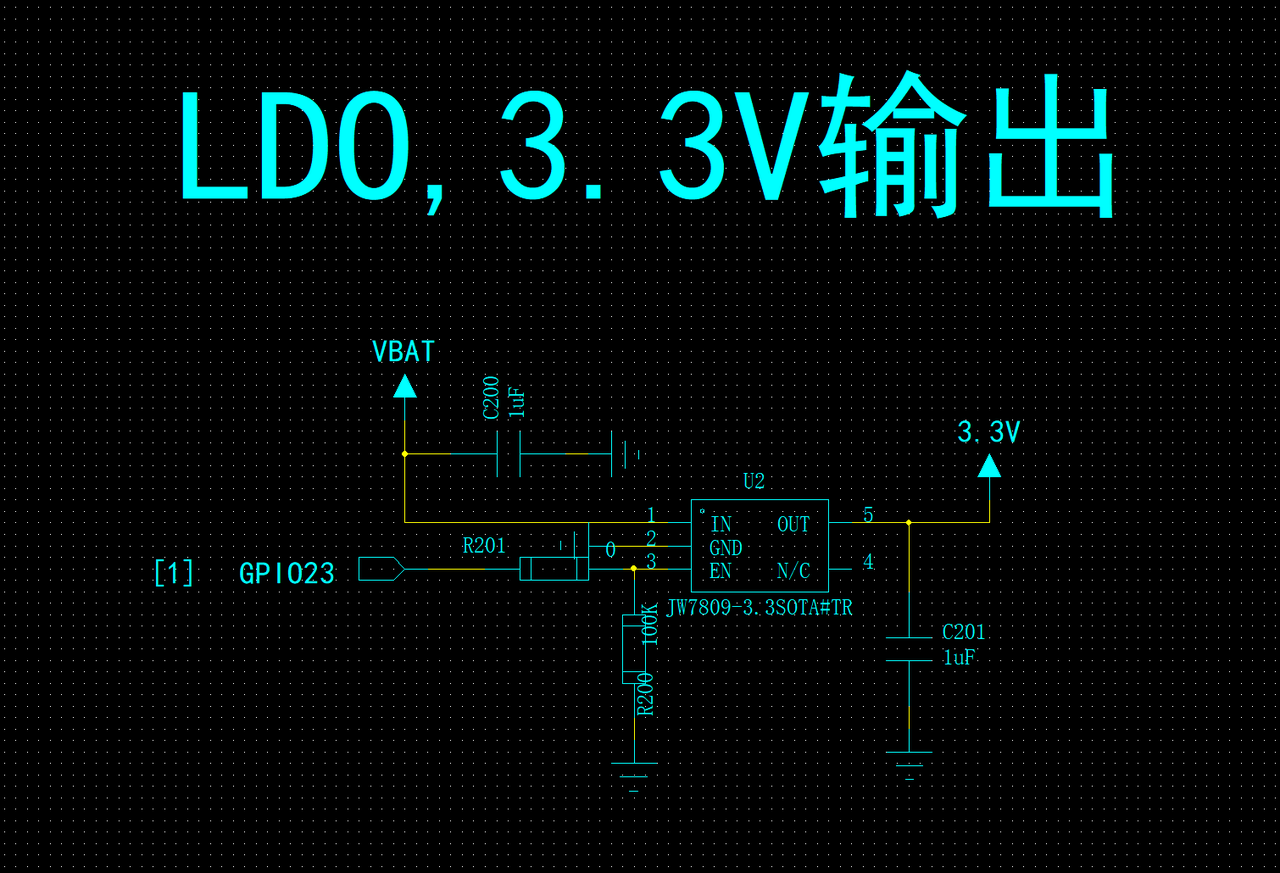

四，3.3V电源(GPIO23)
Air8700板载了一颗LDO，可提供3.3V/300mA的电源输出，可以为需要的外设提供电源；
本LDO由GPIO23进行控制，高电平时打开，低电平时关闭；
GPIO23是AGPIO，无论模组是常规模式、低功耗模式还是PSM+模式都可以保持电平，相应的，该3.3V在任何模式下都可以根据产品需要保持输出；
该LDO为杰华特JW7809，在合宙官方淘宝店 luat.taobao.com 也有销售；

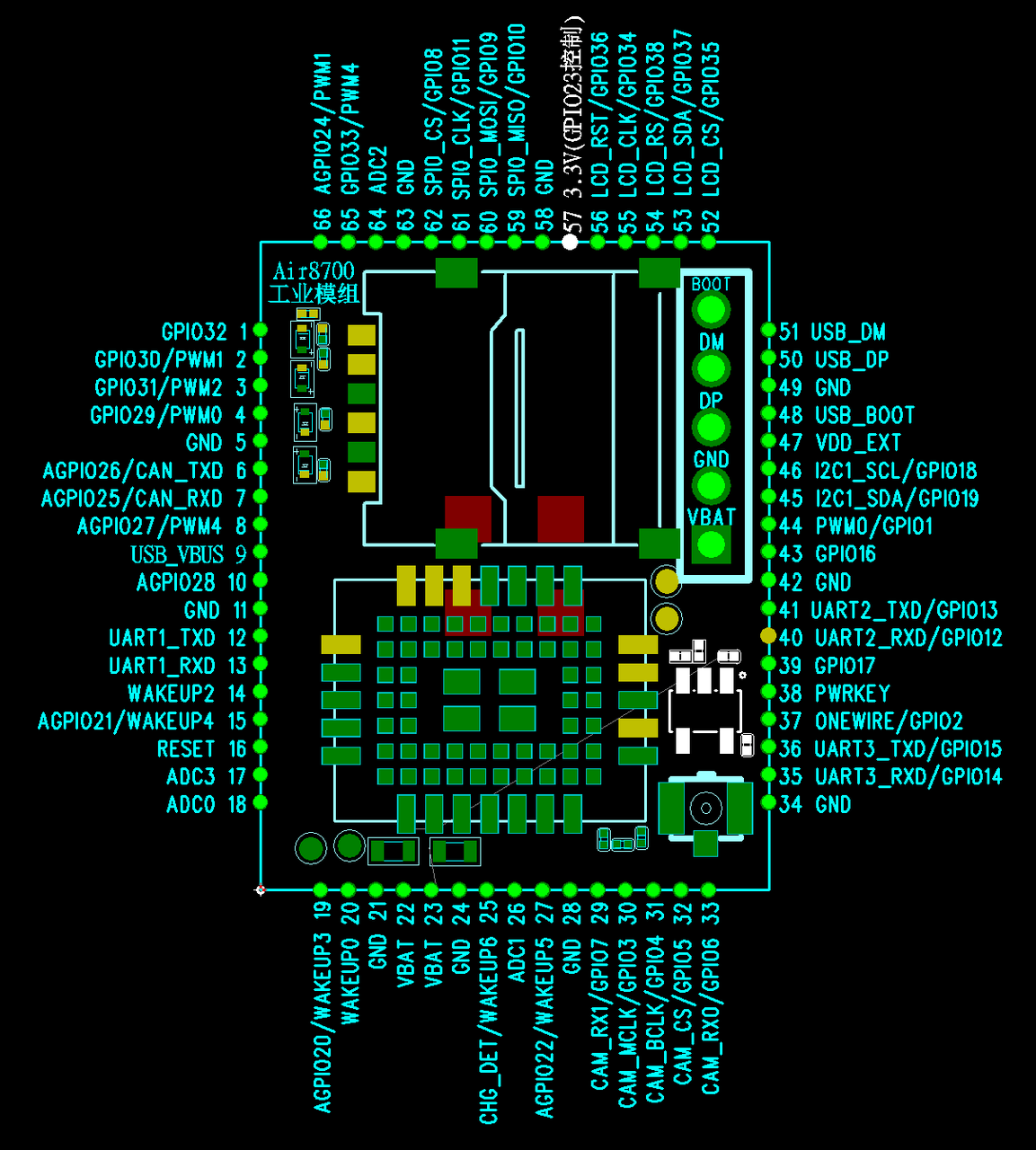

相应这部分电路在PCB上的位置如下：

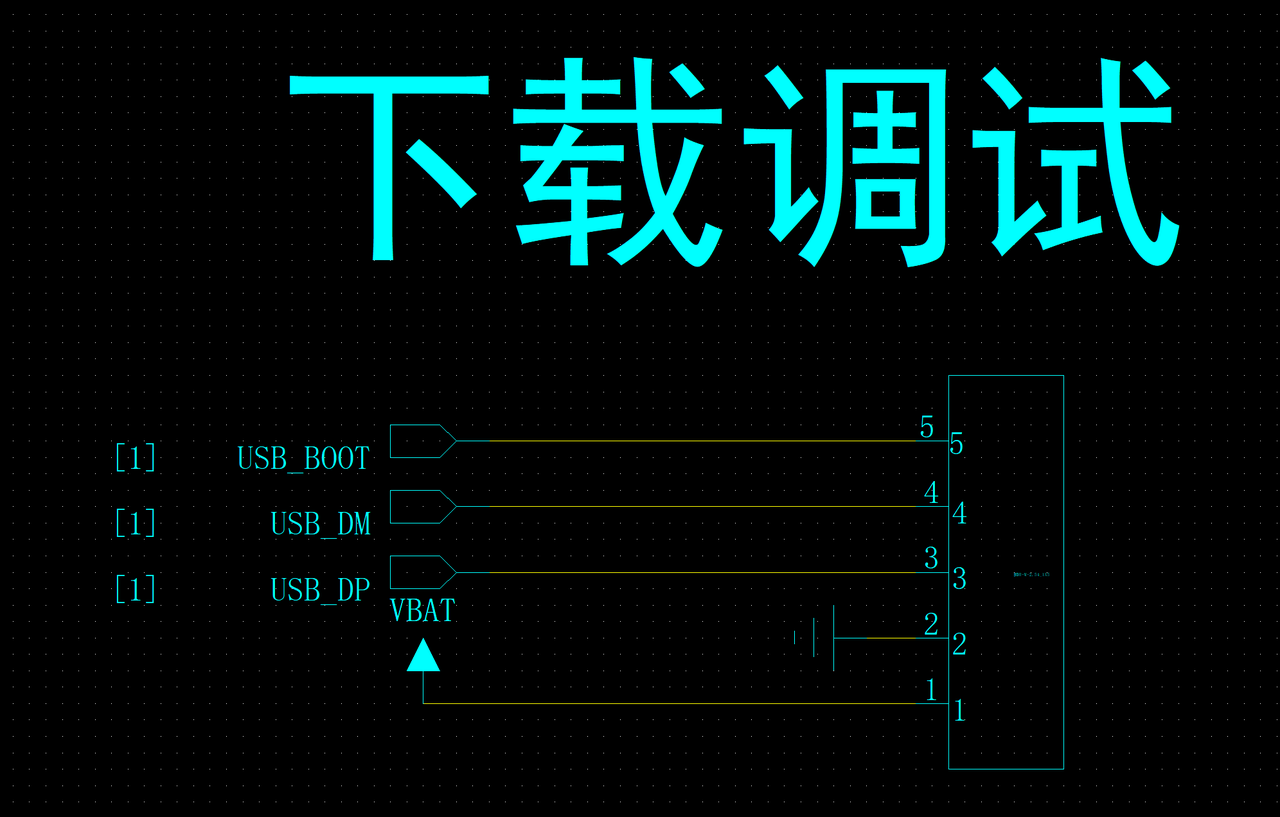

五，下载调试测试点(过孔)
Air8700设计了5个下载调试测试点，搭配合宙设计的转接板，可以实现直接对Air8700的软件烧录和调试，大大简化了一般4G模组必须通过核心板或开发板进行调试的繁琐要求；

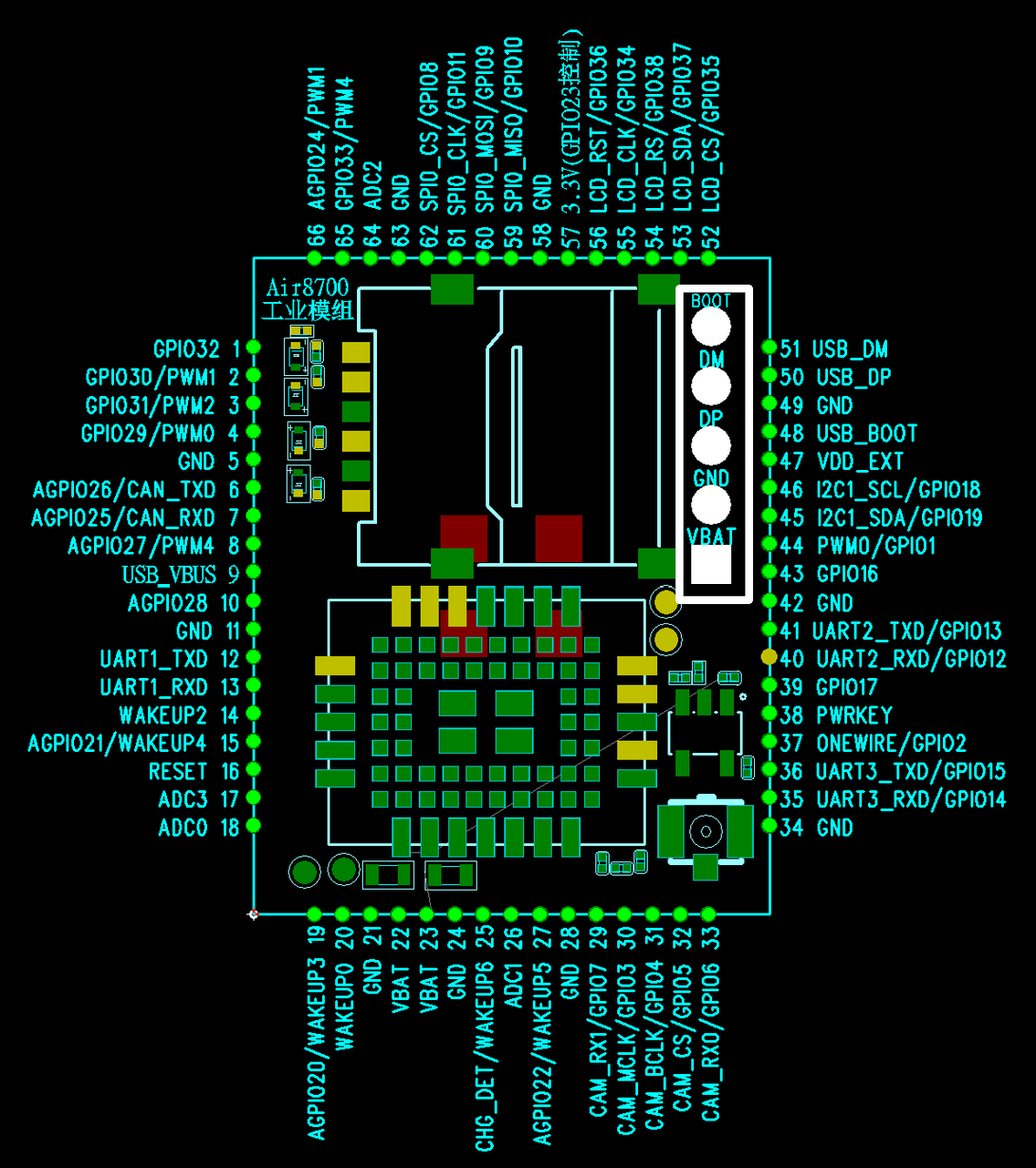

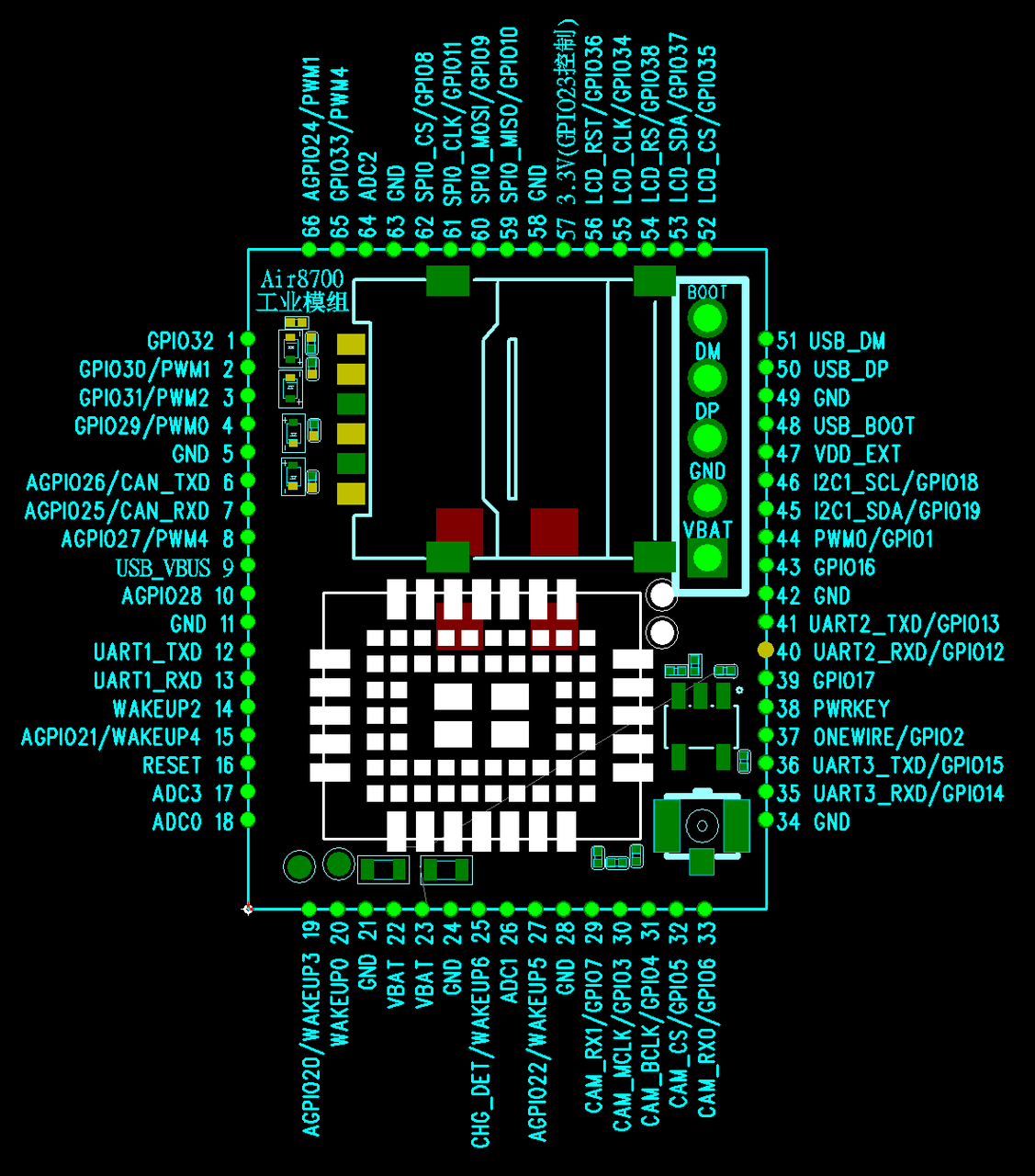

相应这部分电路在PCB上的位置如下：
关于合宙下载调试烧录板的简要说明；
-
左侧为Type-C USB接口，一边连PC，一边连转接板；
-
通过USB_VBUS提供5V电源，经过板载的DCDC输出3.8V给Air8700供电；
-
通过USB_VBUS提供5V电源，经过板载的LDO提供1.8V电源，在下载软件时通过拨动开关与BOOT连接，使模块进入USB BOOT模式；
-
右侧为5个2.54间距的插针；
| 左侧 | 说明 | |
|---|---|---|
| 1 | BOOT | USB_BOOT |
| 2 | D- | 接USB_DM |
| 3 | D+ | 接USB_DP |
| 4 | GND | GND |
| 5 | VBAT 3.3-4.3V | 用USB线的VBUS供电给板载的DCDC，输出3.8V，给8781系列供电 |

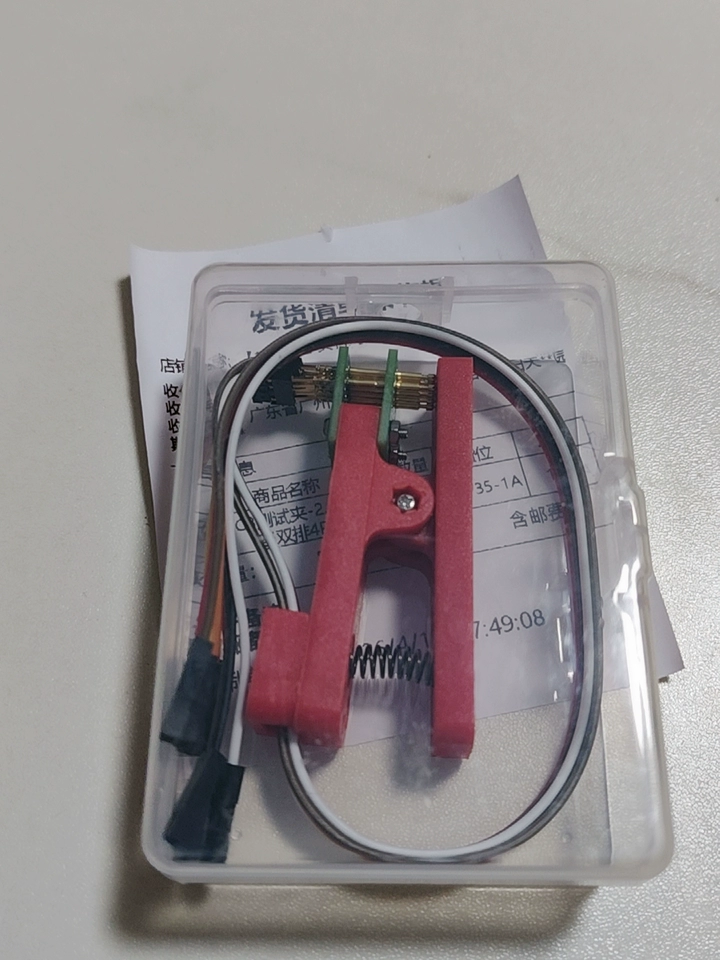

- 搭配简易夹具，使顶针接触Air8700的下载调试接口；
 |
 |
|---|---|
六，全管脚邮票孔(SIM卡除外)
Air8700将Air700ECP/Air700ECH的全部管脚(SIM卡除外)都通过邮票孔引出，大大方便了手工焊接的需要；

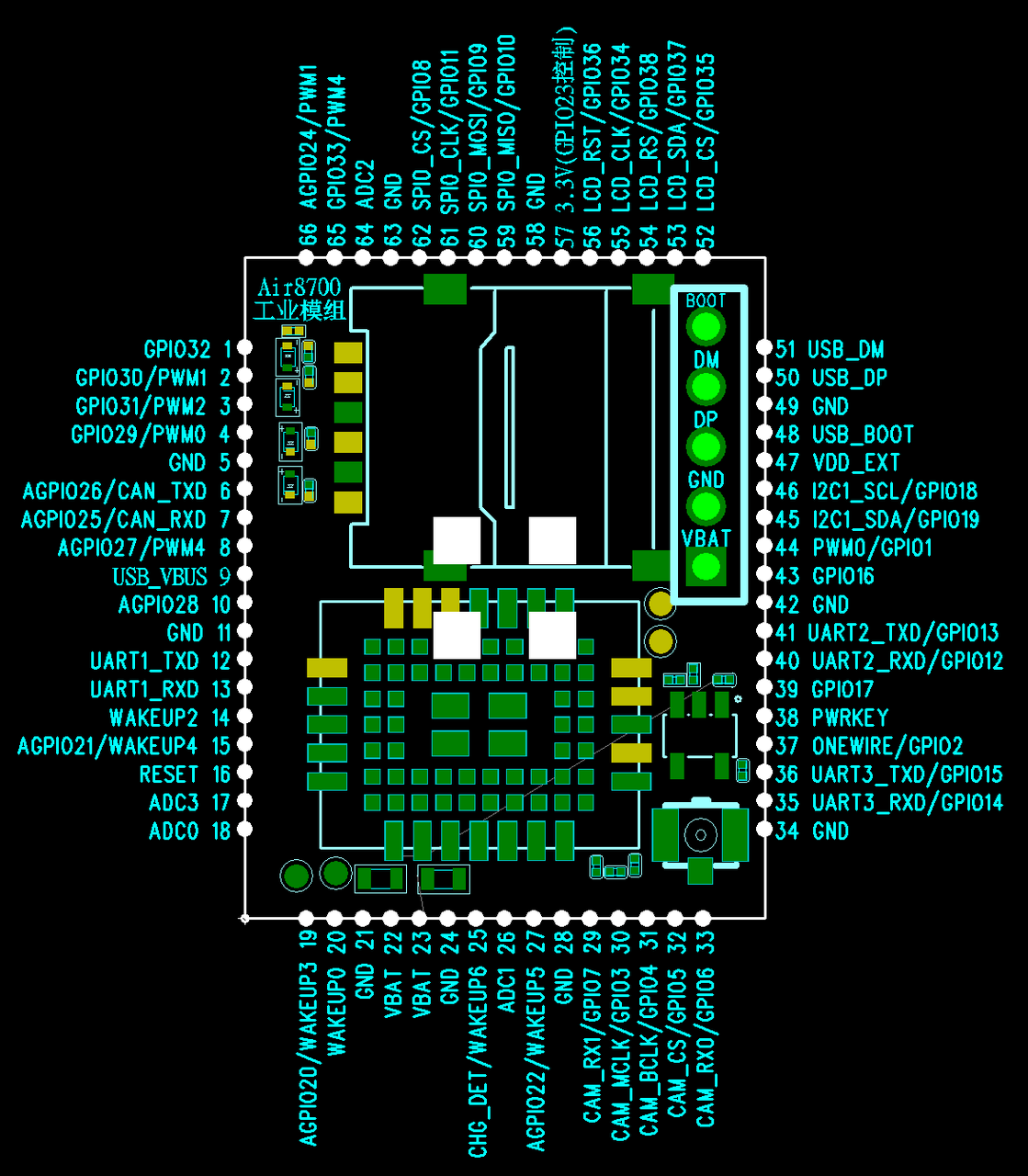

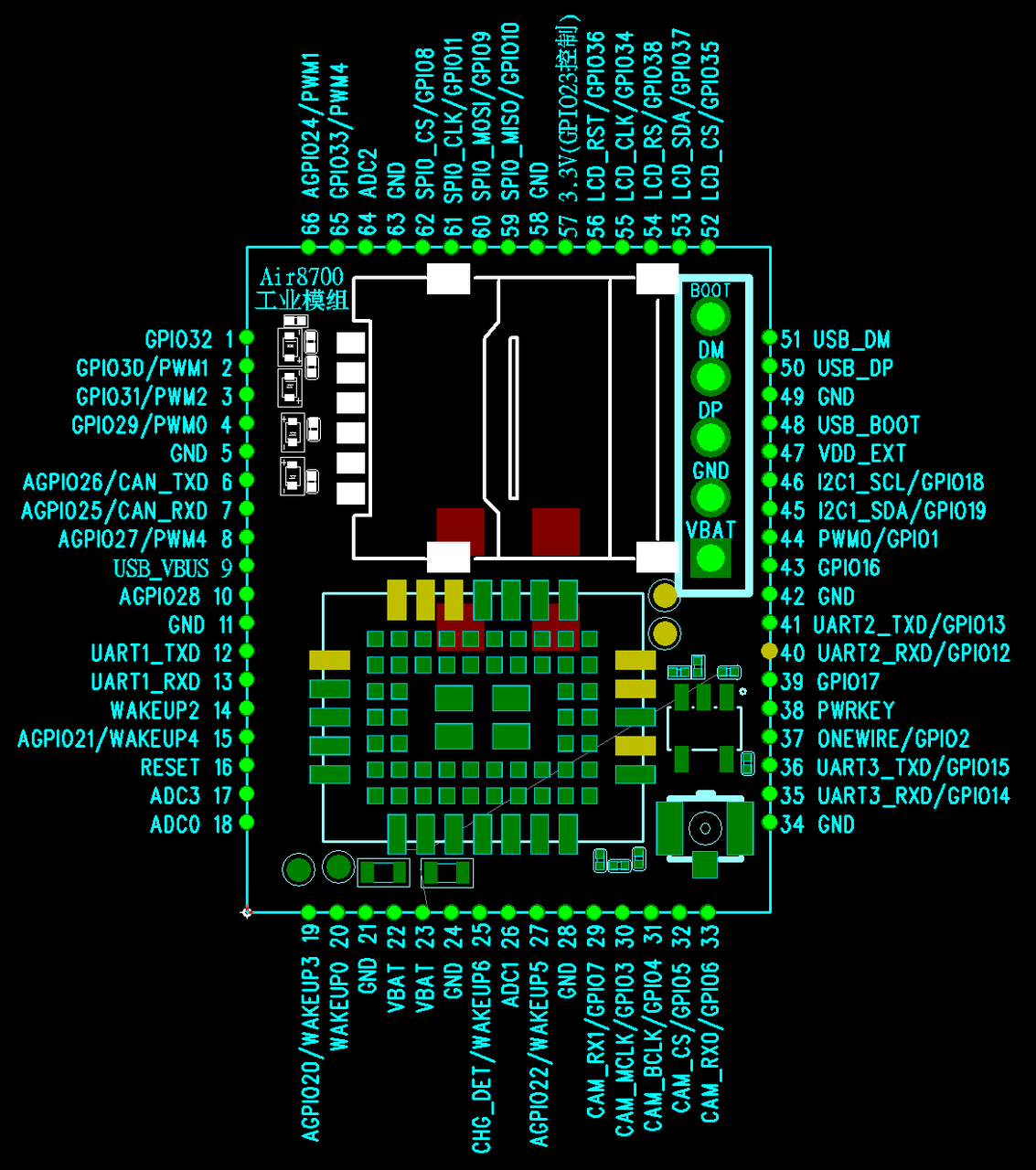

相应这部分电路在PCB上的位置如下：
说明！背面的四个GND焊盘，手焊时可以不焊接，SMT过炉时需要焊接；

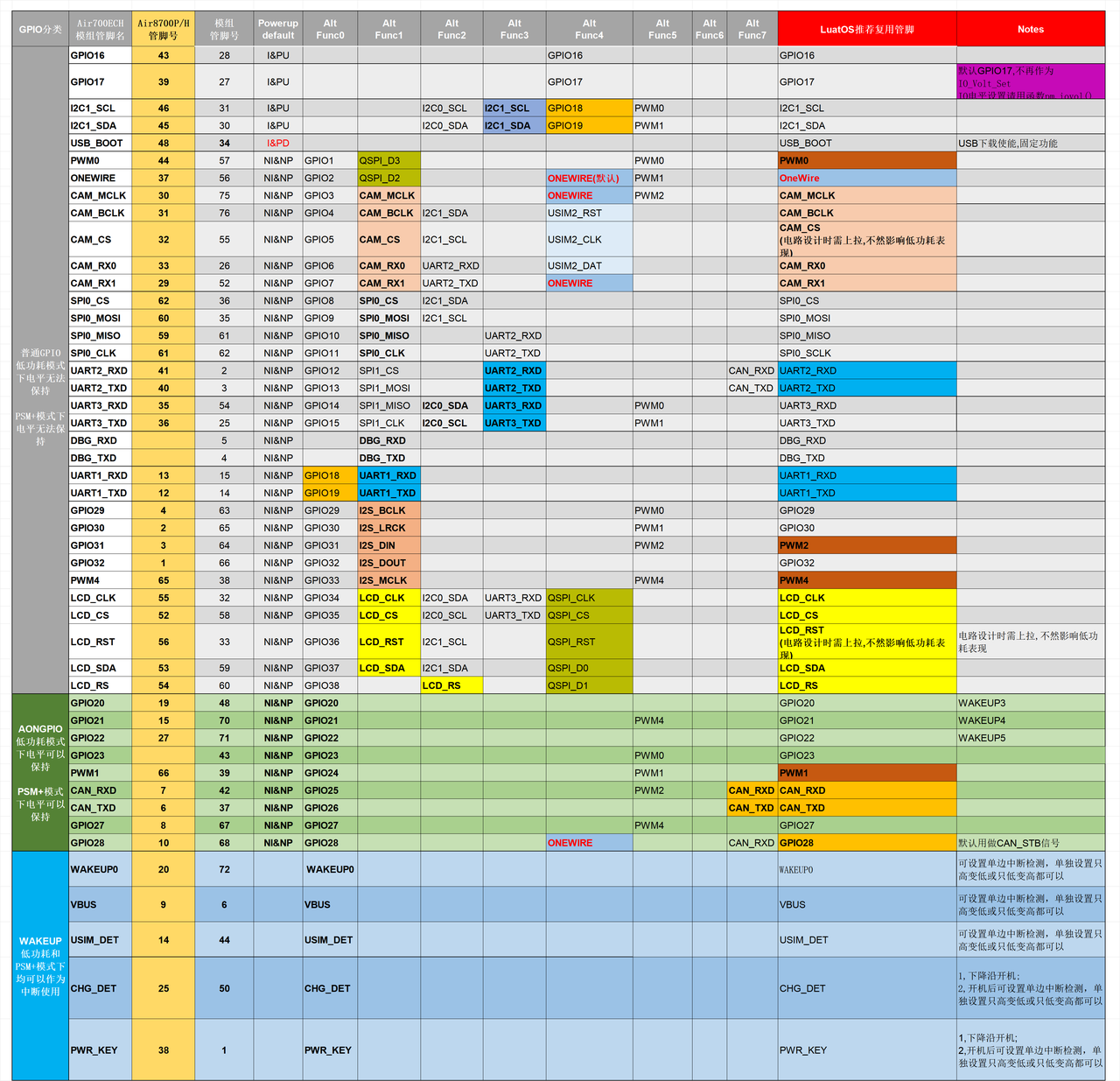

Air8700系列工业模组GPIO复用表如下；
Air700ECH_GPIO_Table_20260628.xlsx
