电路和使用说明
Air8780工业模组板载的硬件功能，都可以在Air8780模组原理图里详细了解；
接下来，我们将对每一个板载功能模块进行较为详细的说明。

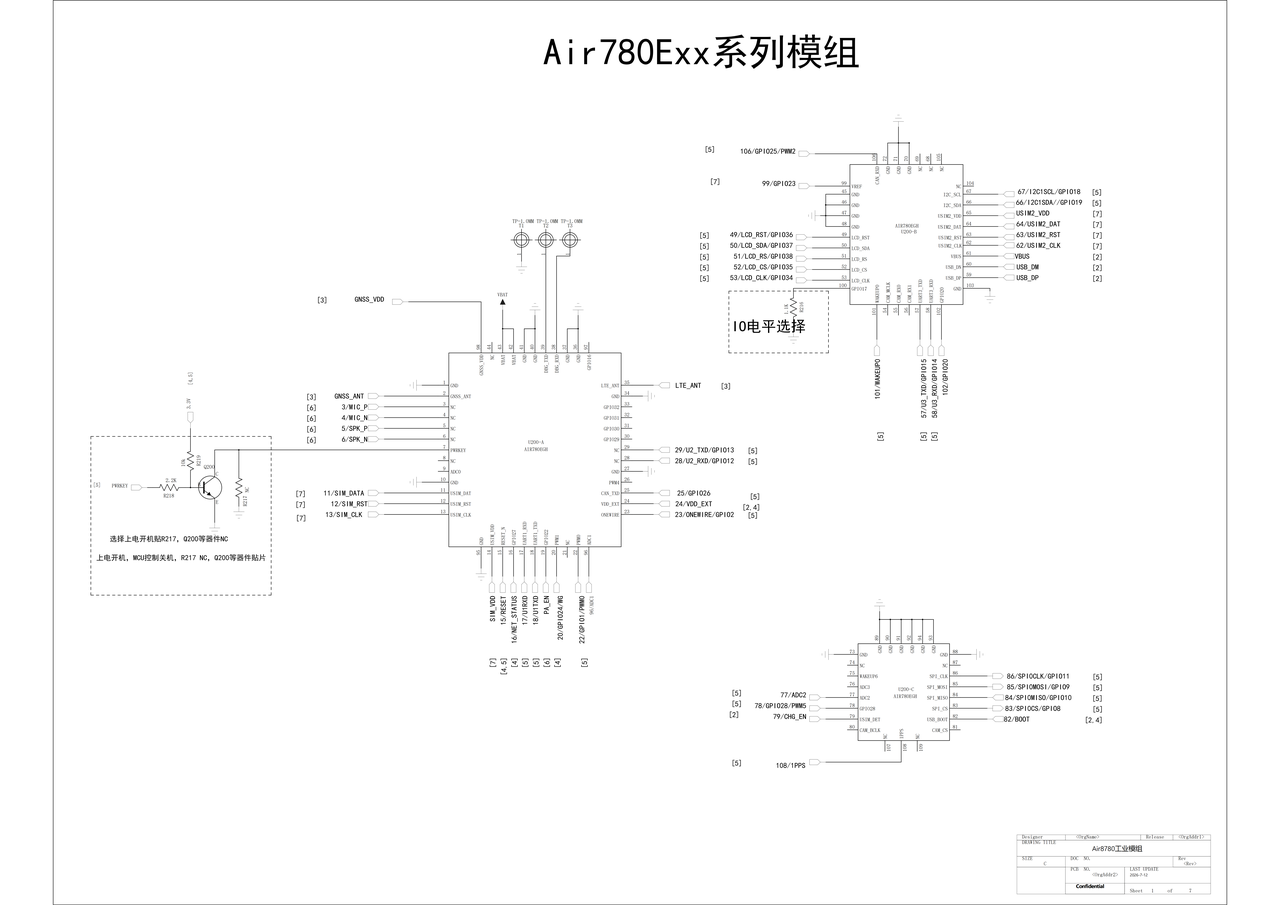

一，Air780系列模组部分
如前文所讲，Air8780工业模组，可以根据功能定义需要贴装Air780EPM/EHM/EHV/EGP/EGG/EHU/EHN共七款不同型号的4G模组，所以，我们在设计时选择的IO都尽可能的避开了每个型号模组内部已经被占用的部分，尽可能的将七种型号模组都共用的IO引出；
说明！文中模组标注的是Air780EGH，仅作示例，实际可以贴七种不同型号的模组；

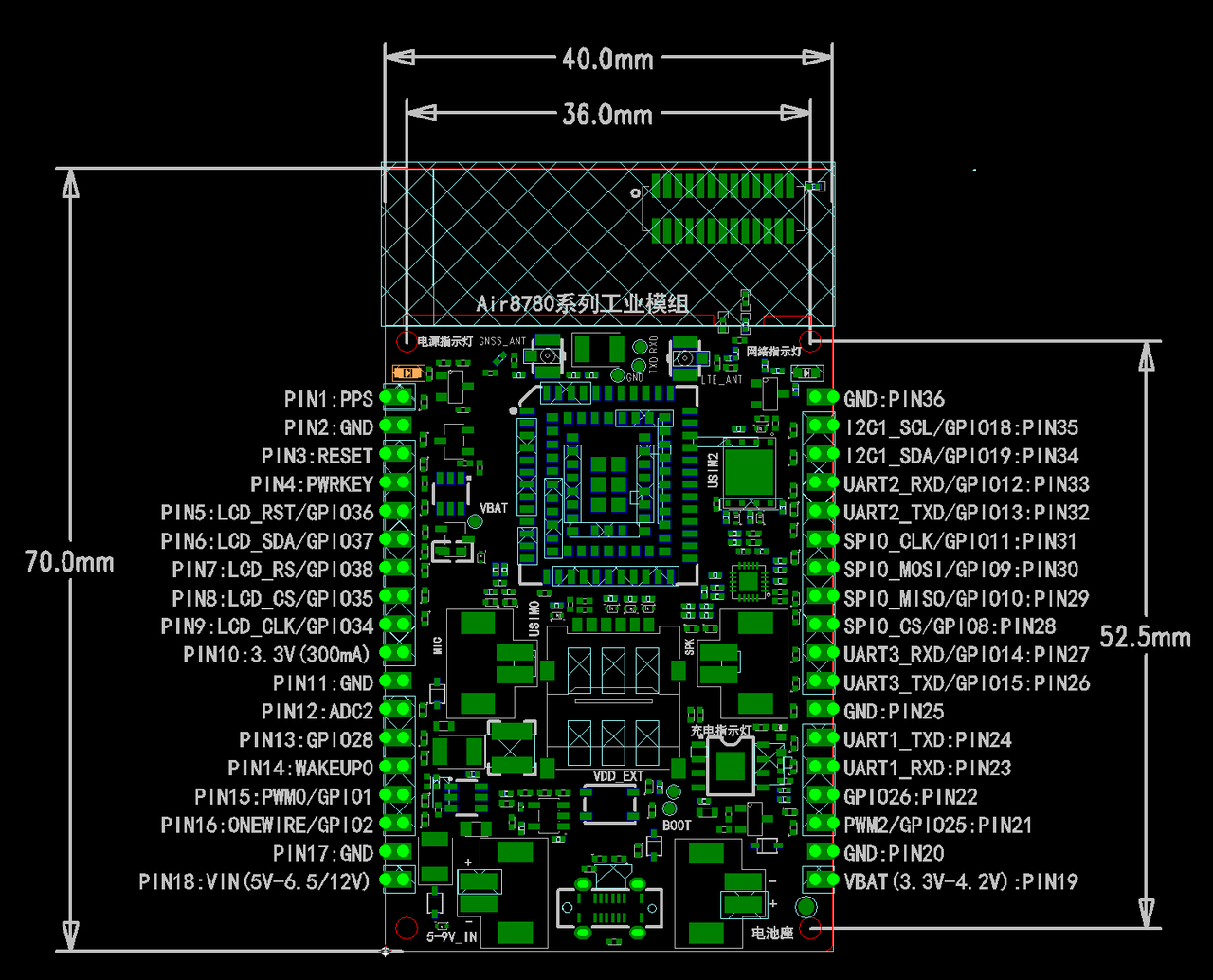

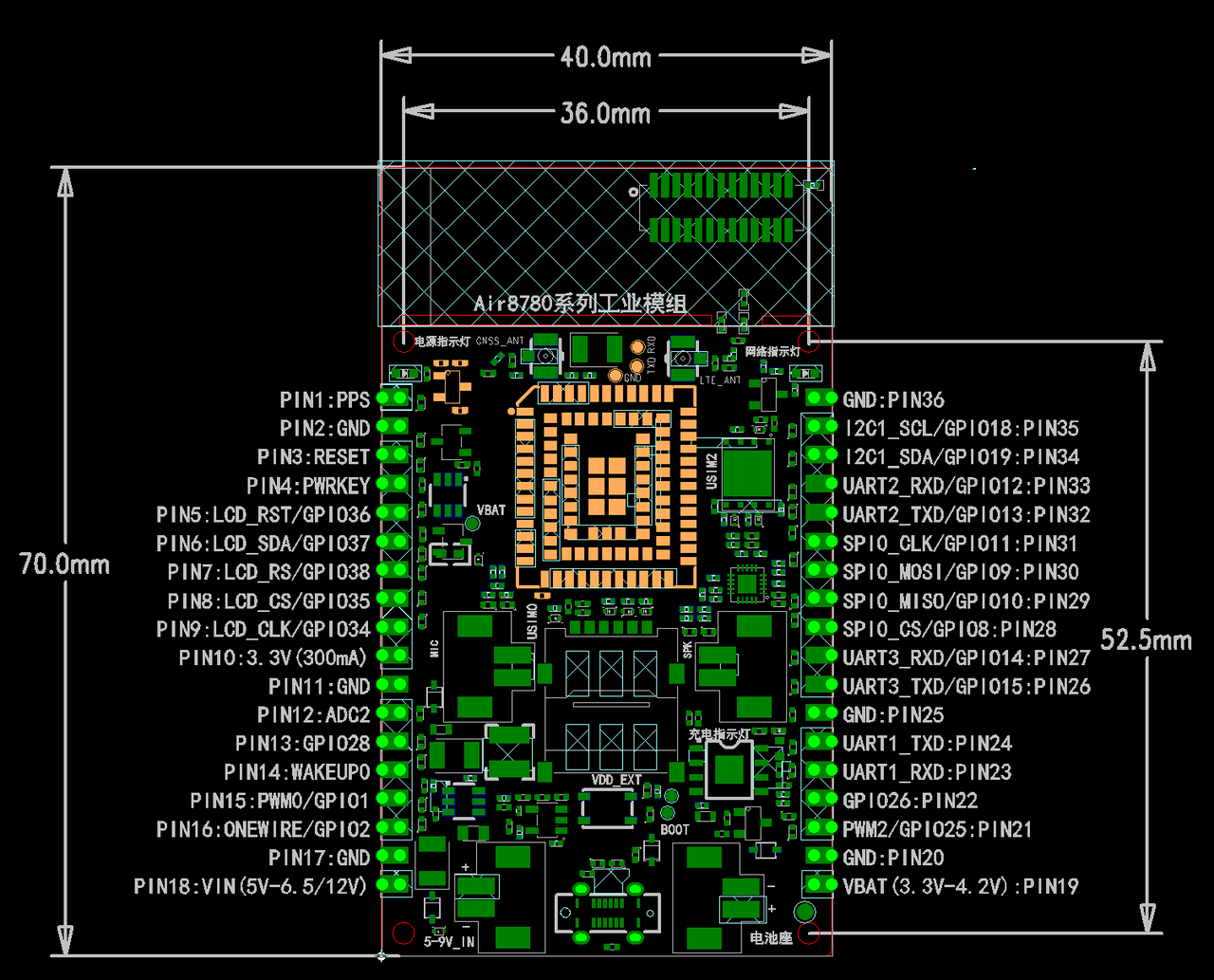

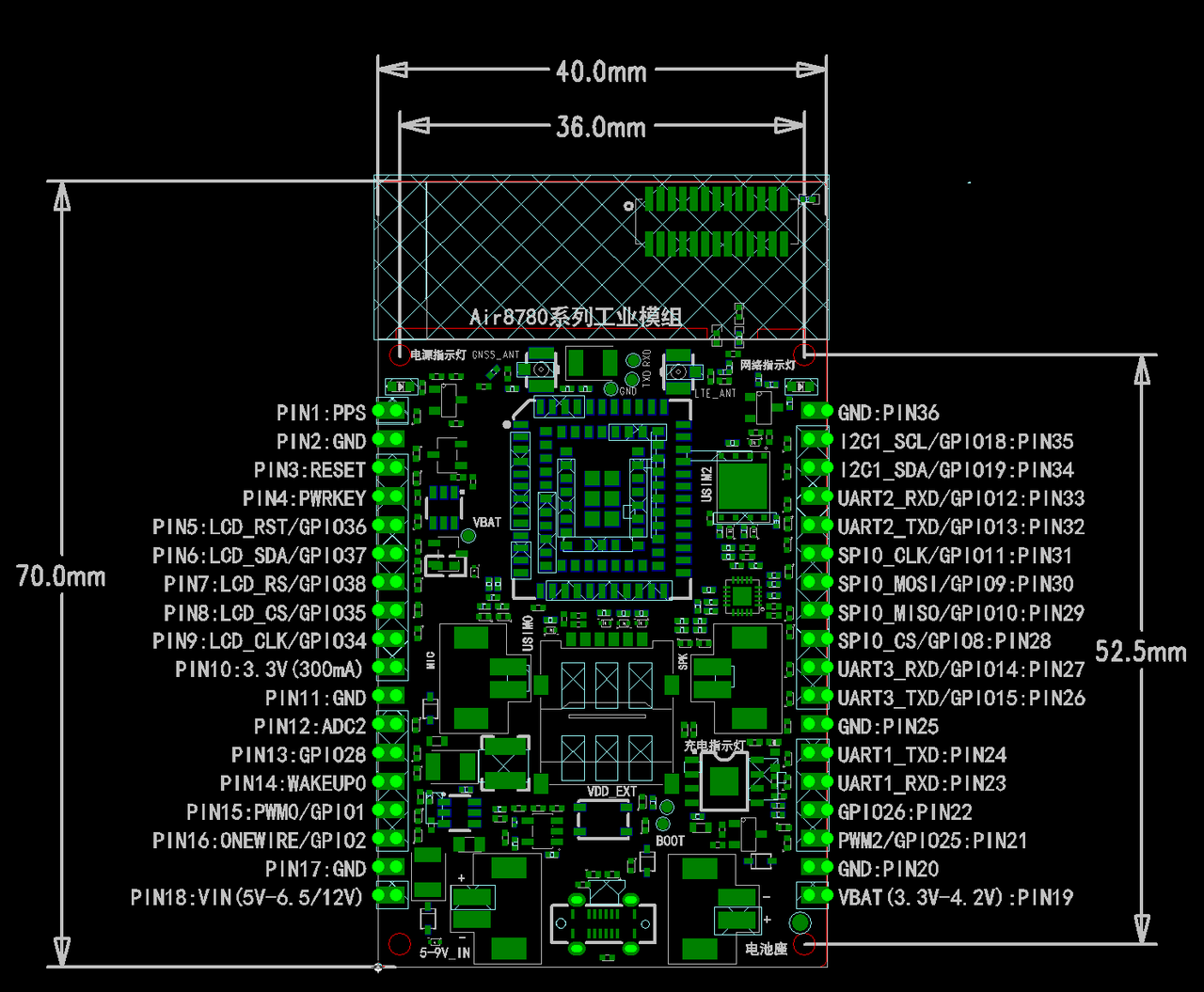

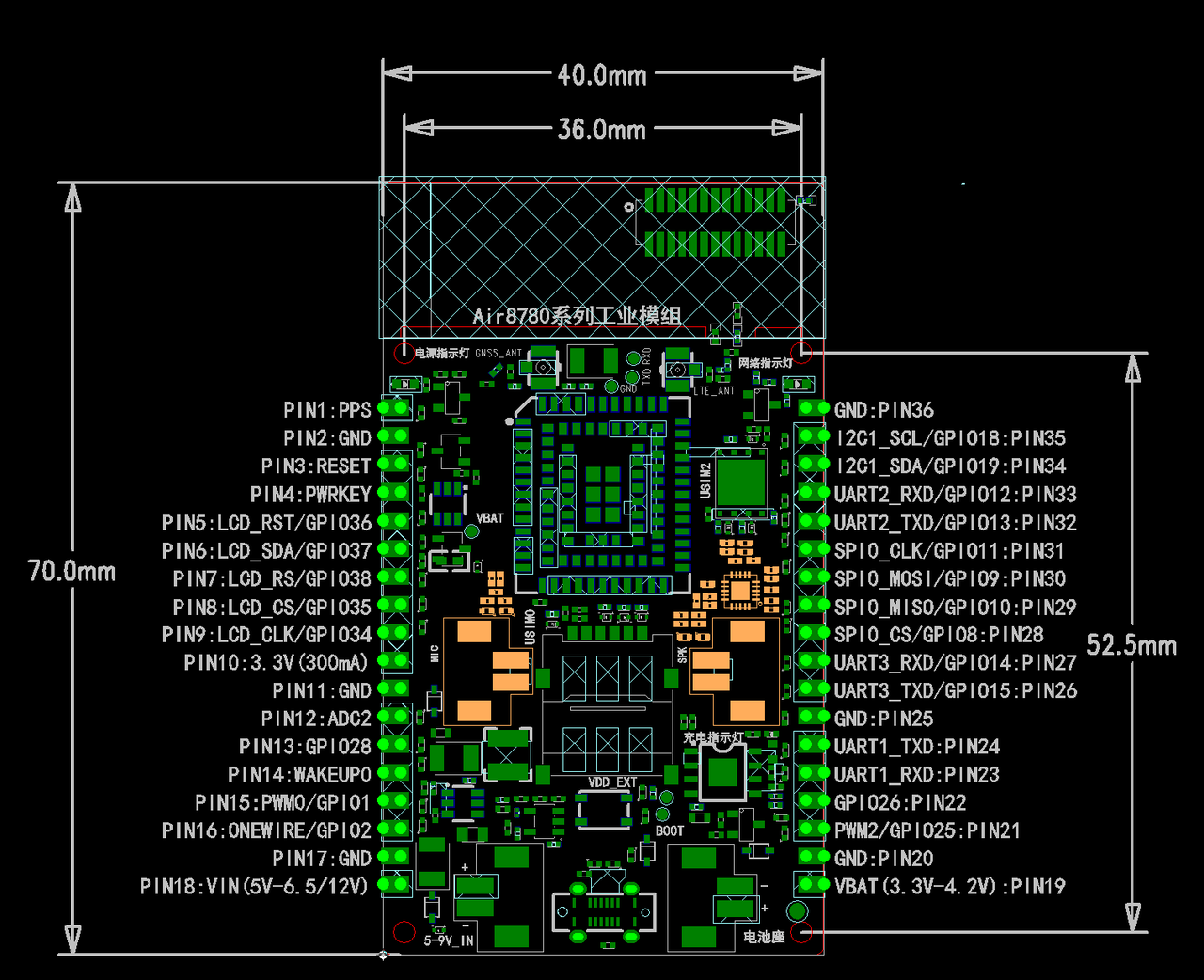

相应这部分电路在PCB上的位置如下：
不过，Air8780V和Air8780G/Air8780S是三个例外，因为：
Air8780V所使用的Air780EHV模组内部占用了UART3(PIN26/PIN27)这两个管脚，所以相应Air8780V这两个管脚需做悬空处理；
Air8780G/Air8780S所使用的Air780EGP/Air780EGG模组内部占用了UART2(PIN32/PIN33)这两个管脚，所以相应Air8780G/Air8780S这两个管脚需做悬空处理；

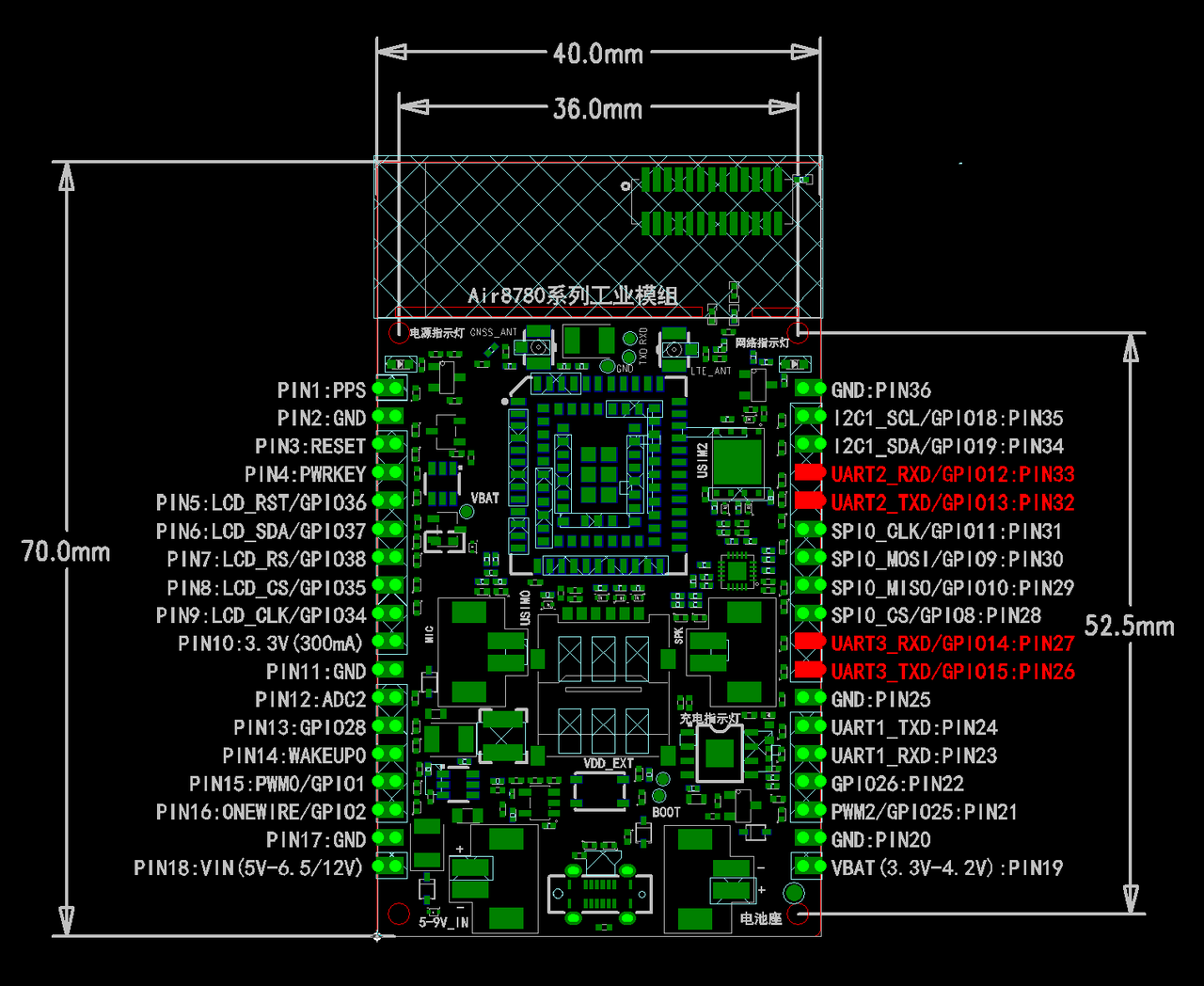

这也是为什么PIN26/PIN27和PIN32/PIN34这四个管脚在显示时红色高亮的原因；

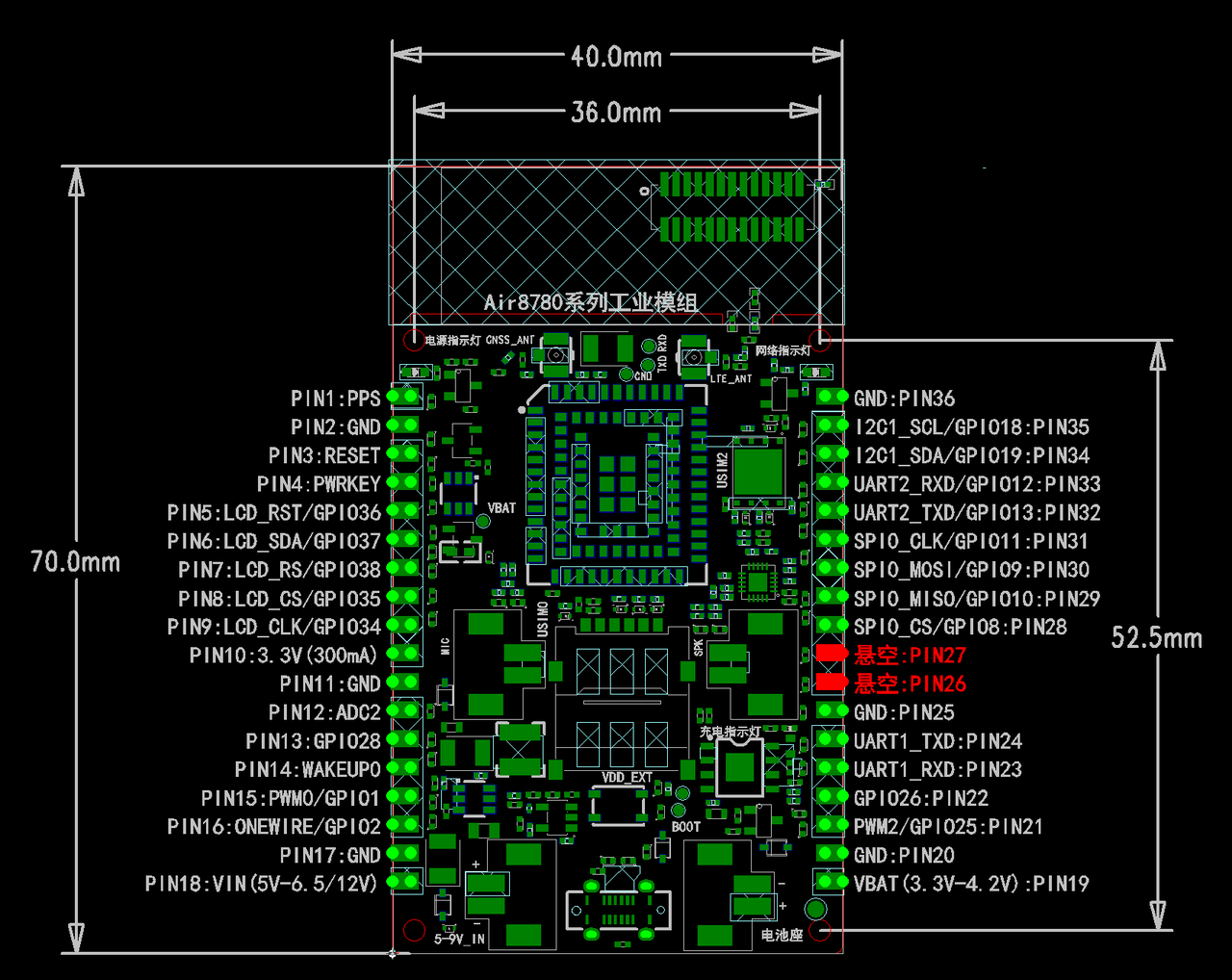

Air8780V管脚图：
需要说明的是，虽然PIN26/PIN27不能作为UART3使用了，但是，由于在Air780EHV模组内部这两个管脚使用的并不是UART3，而是作为I2C0使用，因此，PIN8/PIN9仍可复用为UART3使用，大家可以根据自己的应用需求灵活选择，详见Air780EHV管脚复用表相关说明；

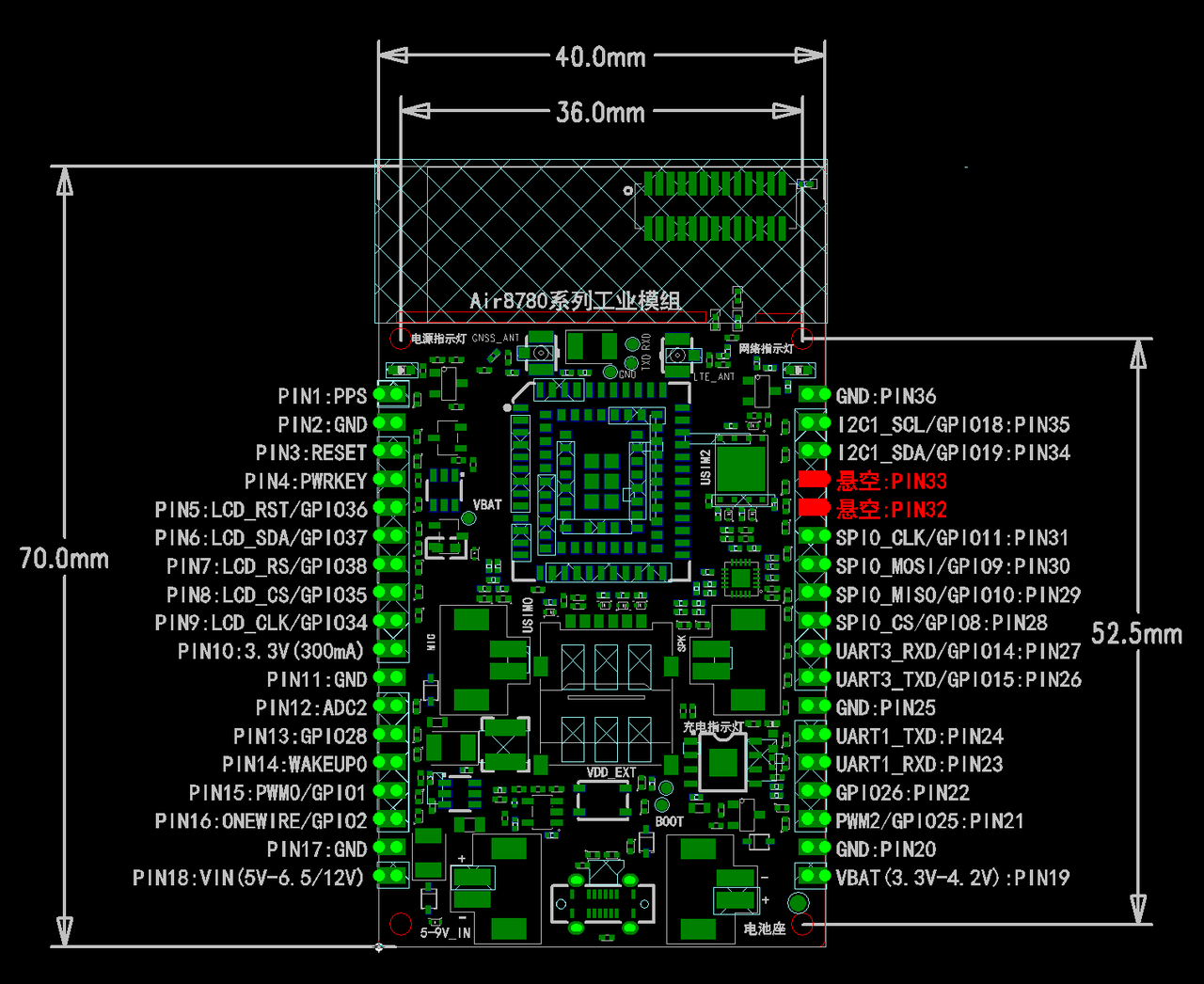

Air8780G/S管脚图：
在Air780EGP和Air780EGG模组中，UART2被用于4G主控与GNSS芯片之间的通信用，因此，Air8780G/Air8780S两款工业模组将不能再使用UART2，只有UART1和UART3两路串口可以使用，详见Air780EGP和Air780EGG管脚复用表相关说明；
Air8780P/H/U/N管脚图：
这四个型号，Air8780引出来的管脚全部可用；

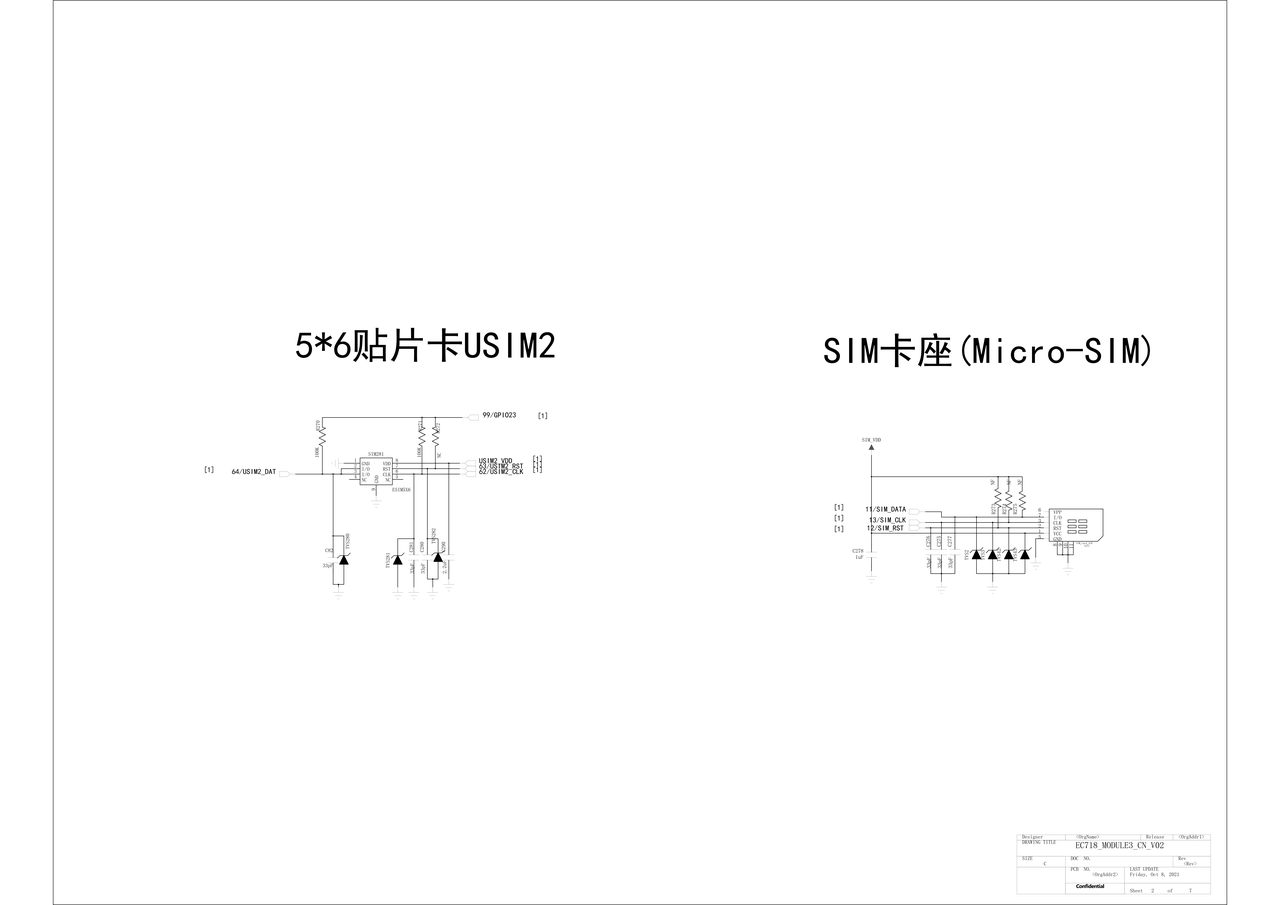

二，SIM(贴片卡和MicroSIM卡座)
Air8780工业模组，既预留了最常用的5*6贴片卡SIM2，也保留了MicroSIM卡座，大家可灵活选择；

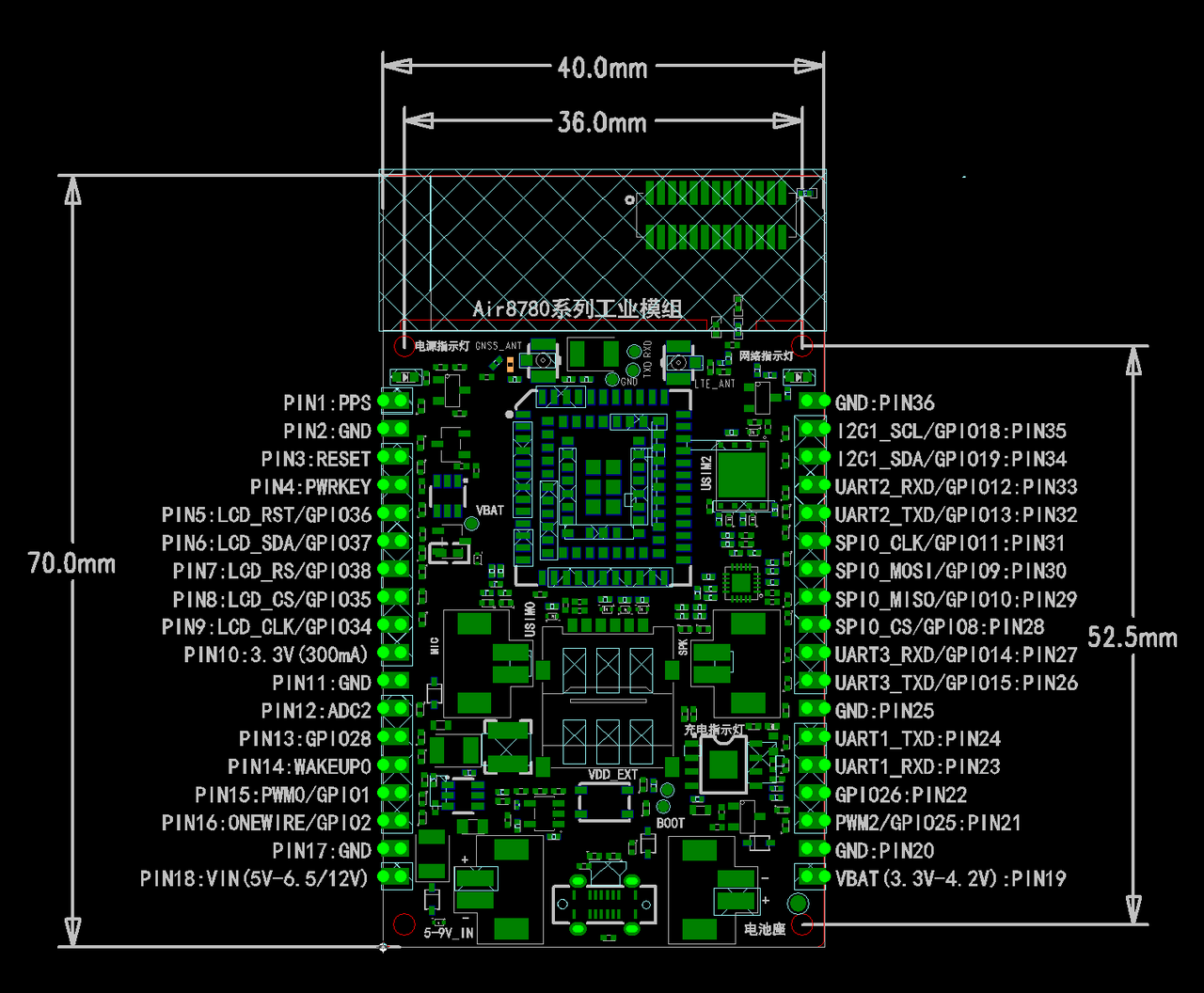

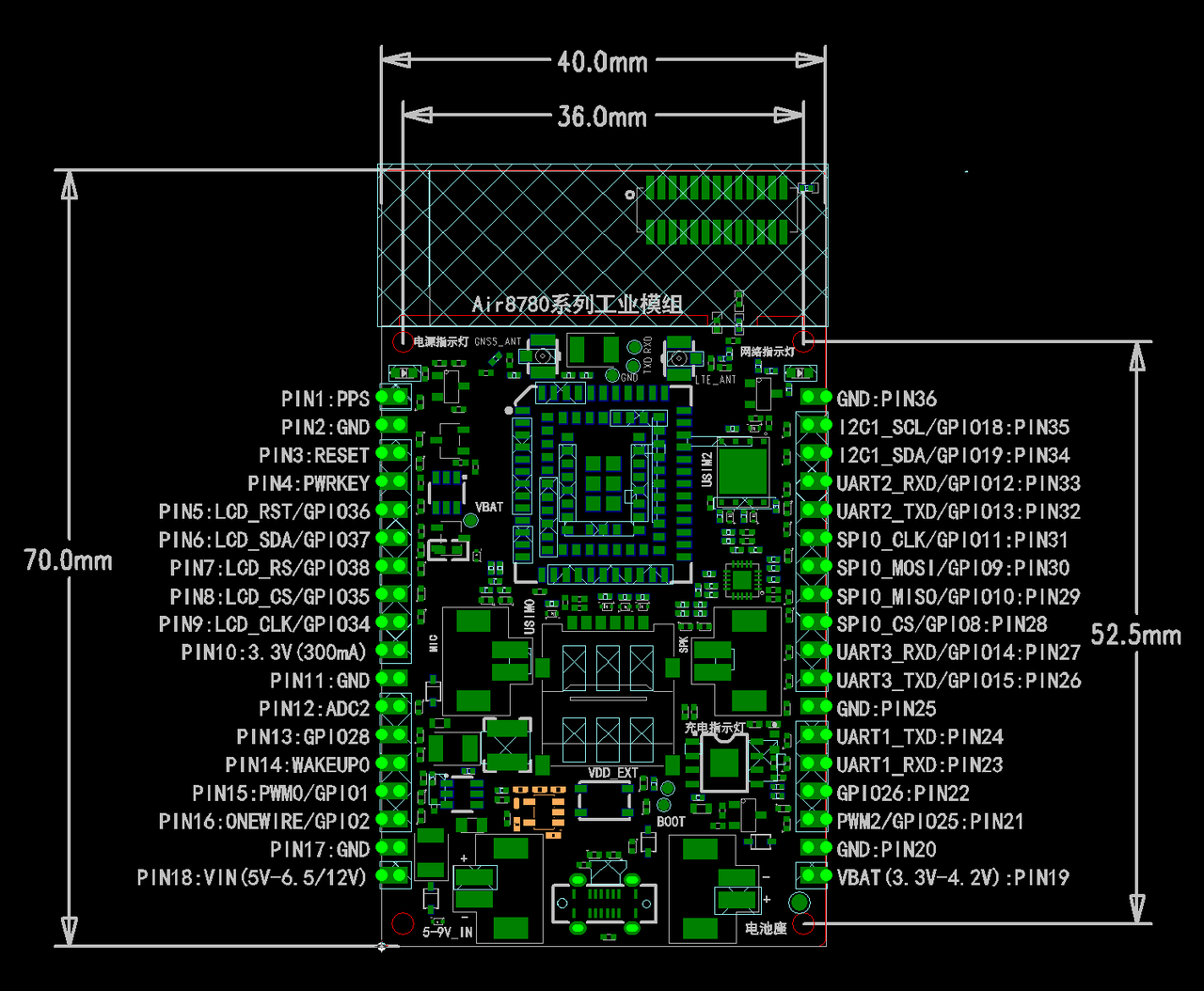

相应这部分电路在PCB上的位置如下：

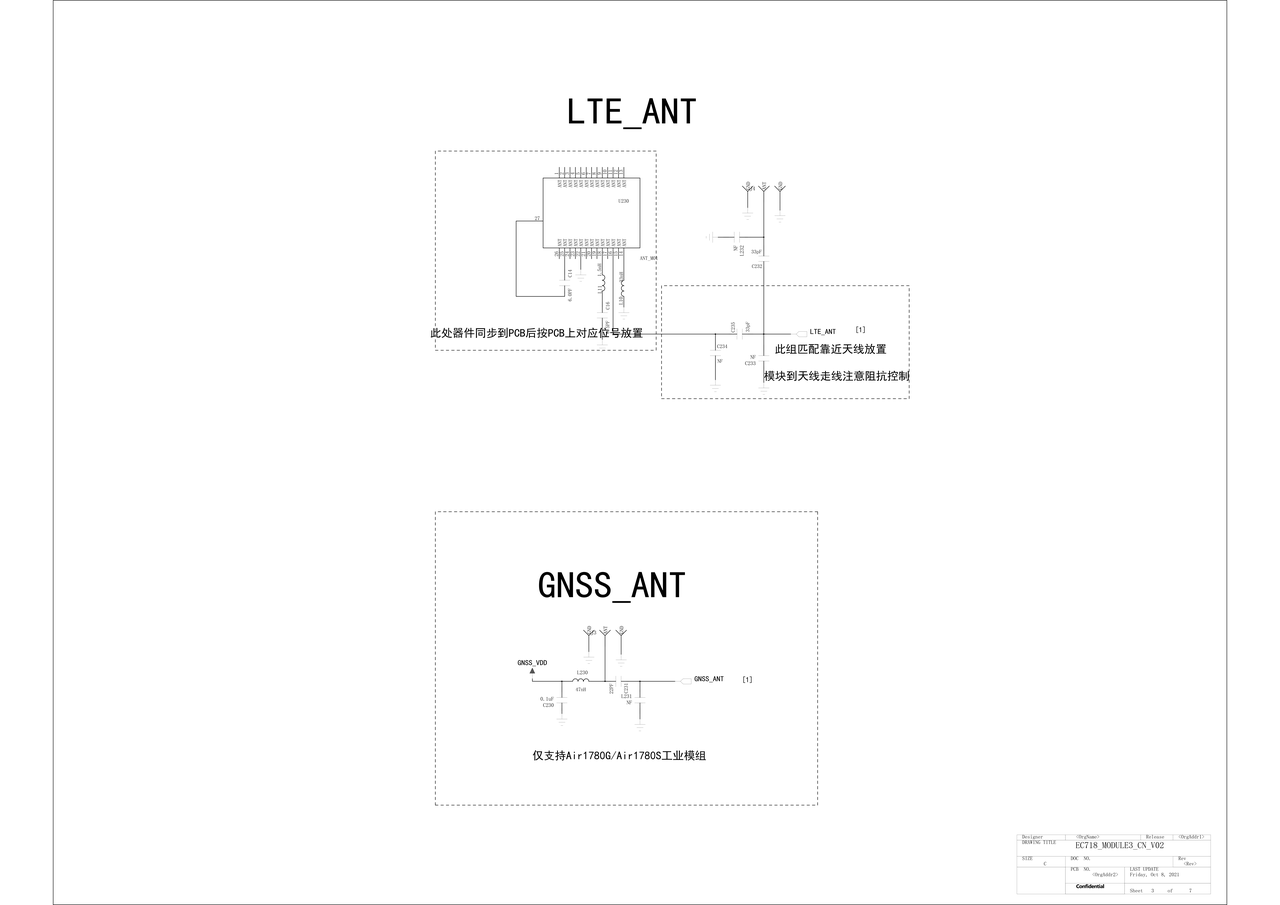

三，天线(GNSS天线仅用于Air8780G/S)
4G天线使用的是合宙贴片天线AirANT1564，同时也可选择通过IPEX一代插座外接天线；
GNSS天线仅支持通过IPEX一代插座外接天线，默认支持的是有源GNSS天线；
AirANT1564的相关资料请点击https://docs.openluat.com/accessory/AirANT/shouce/；

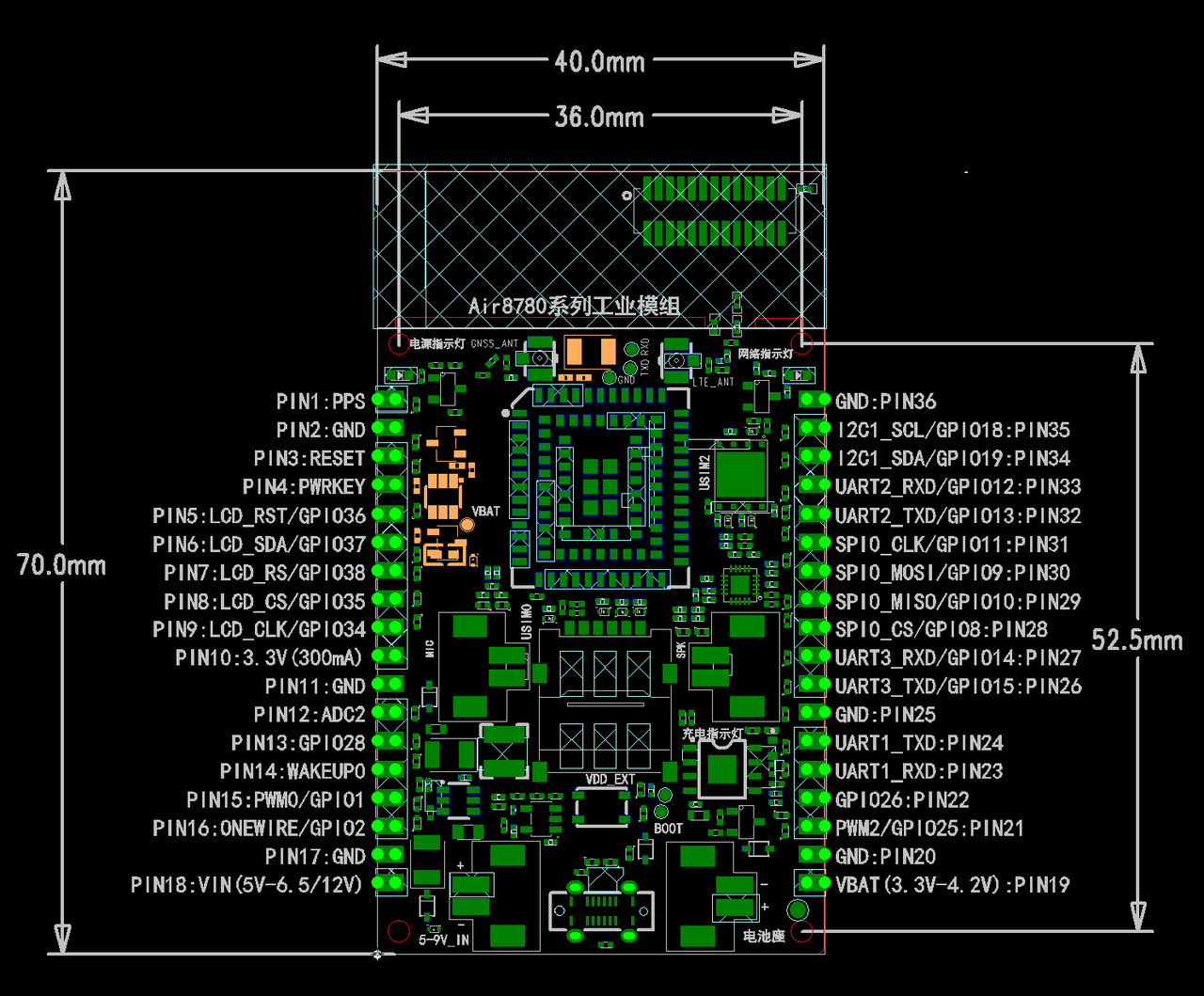

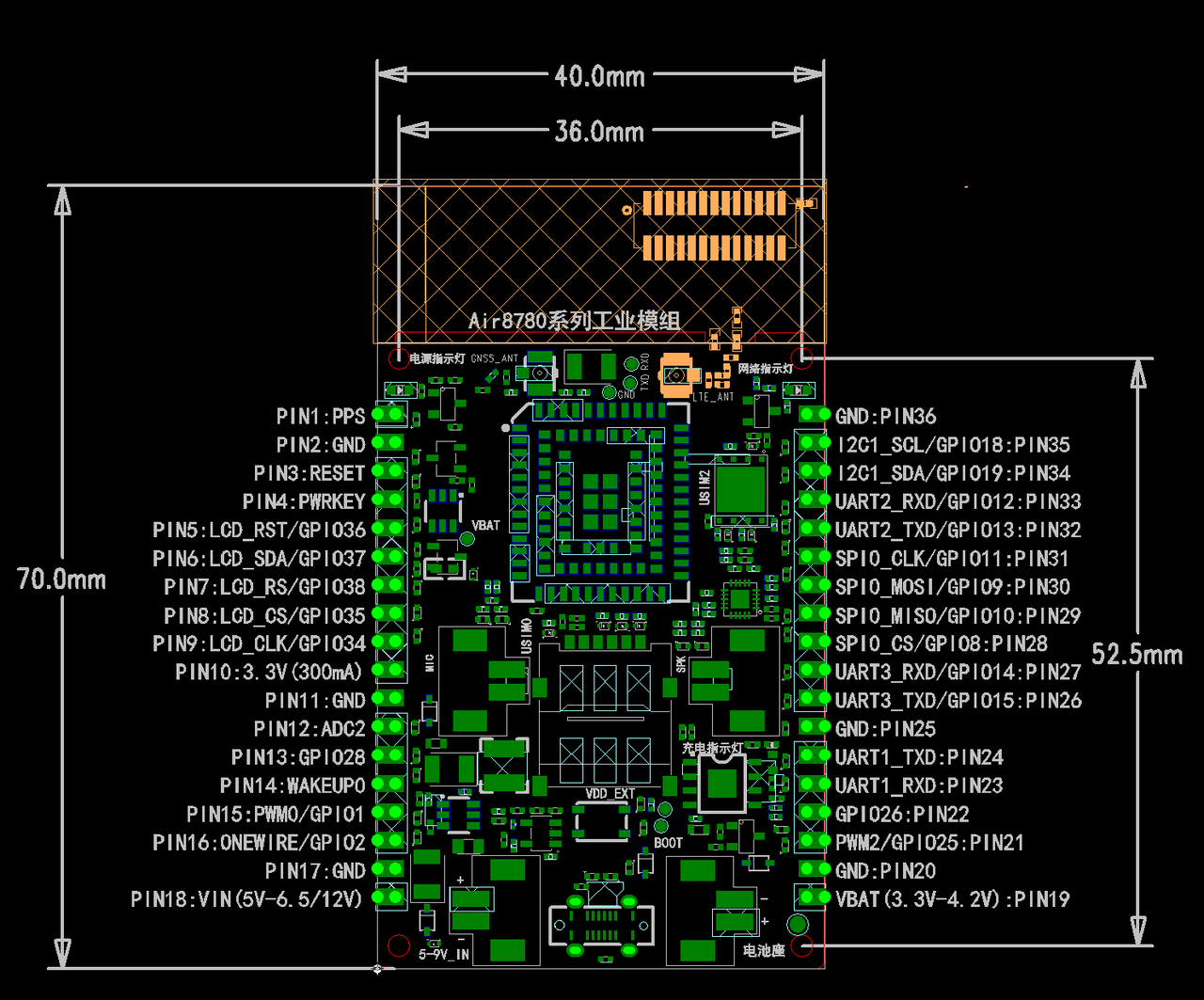

相应4G天线电路在PCB上的位置如下：

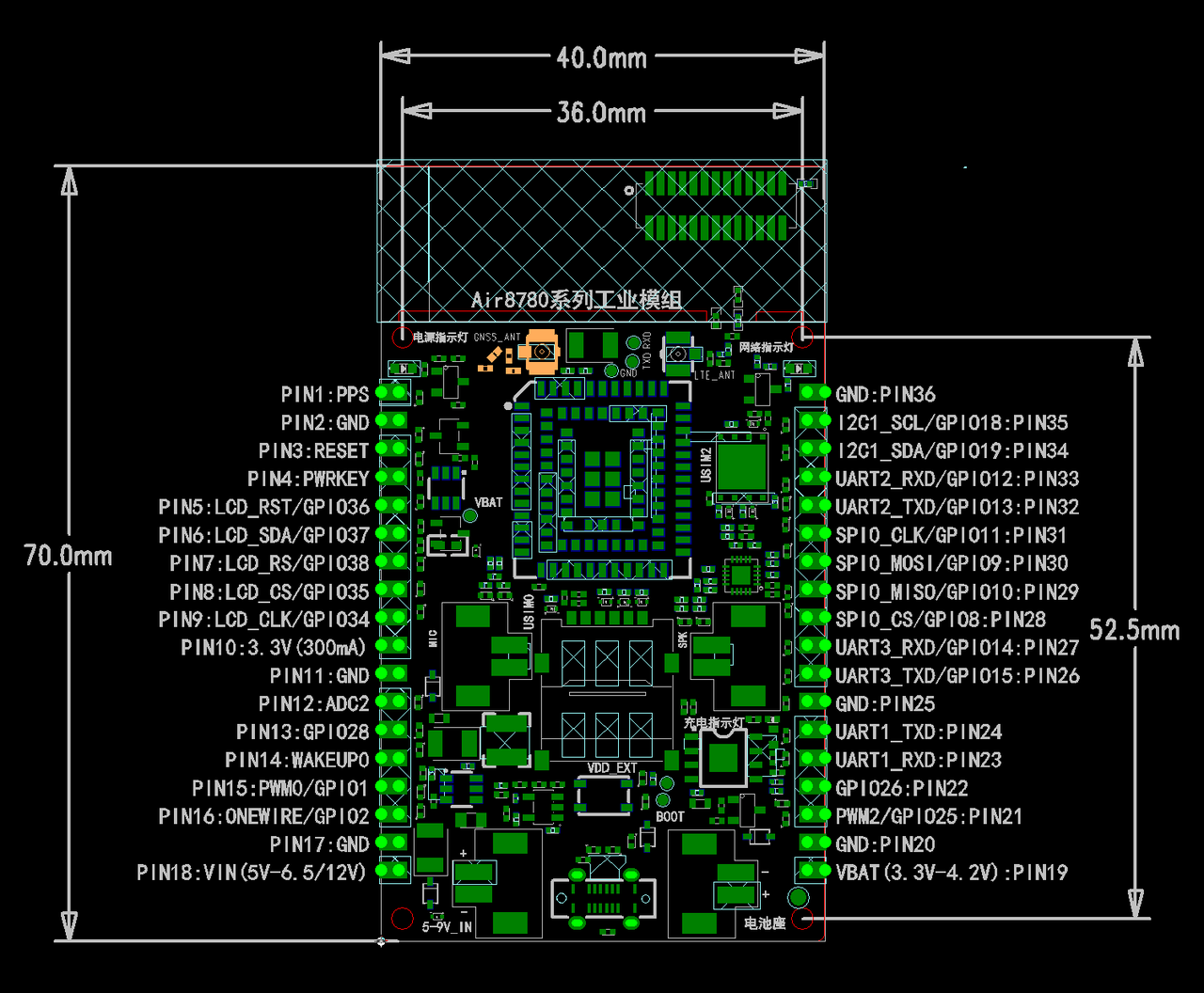

相应GNSS天线电路在PCB上的位置如下：
如果需要测试无源GNSS天线，需要将这颗电感拿掉；

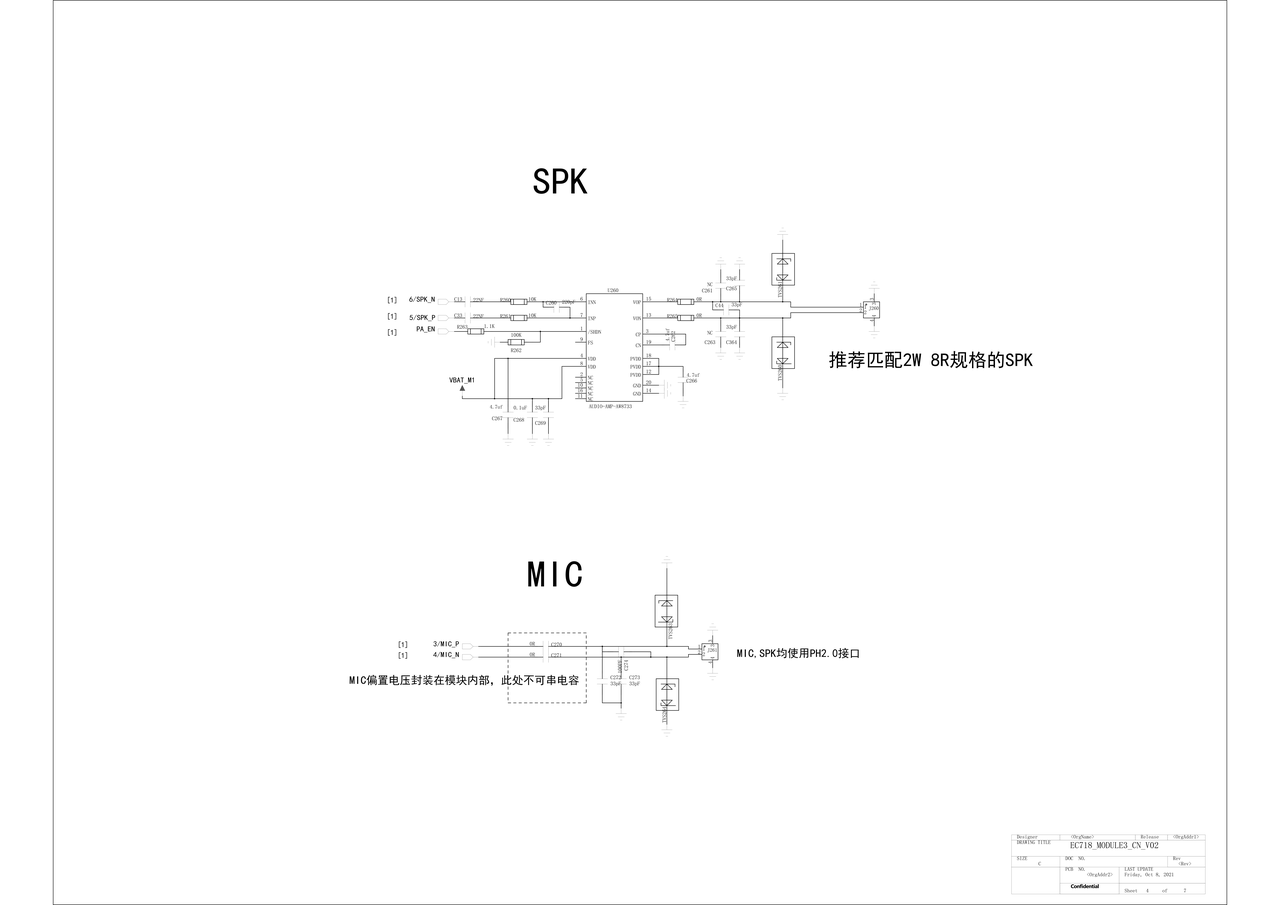

四，音频(仅Air8780V支持)

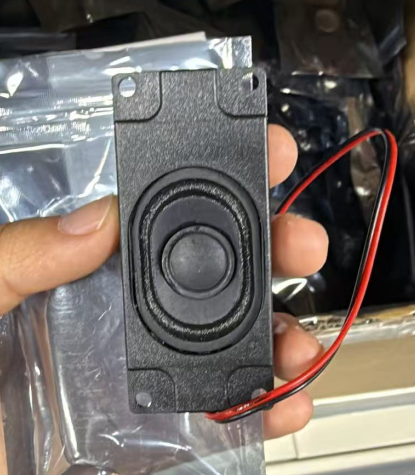

板载音频PA，支持8Ω喇叭，功率2W，万能的淘宝上有很多，比如下面这种；
麦克风为常规驻极体Mic，立创商城购买地址C18221551_C18221551采购信息-立创电子元器件商城；
Mic和Speaker母座的插针间距都是PH2.0，其规格书如下；
Wafer2.0mm XP SMT 立贴 带夹持盖 WF200XX-02XXX ATOM-A06741 A0.pdf
相应这部分电路在PCB上的位置如下：

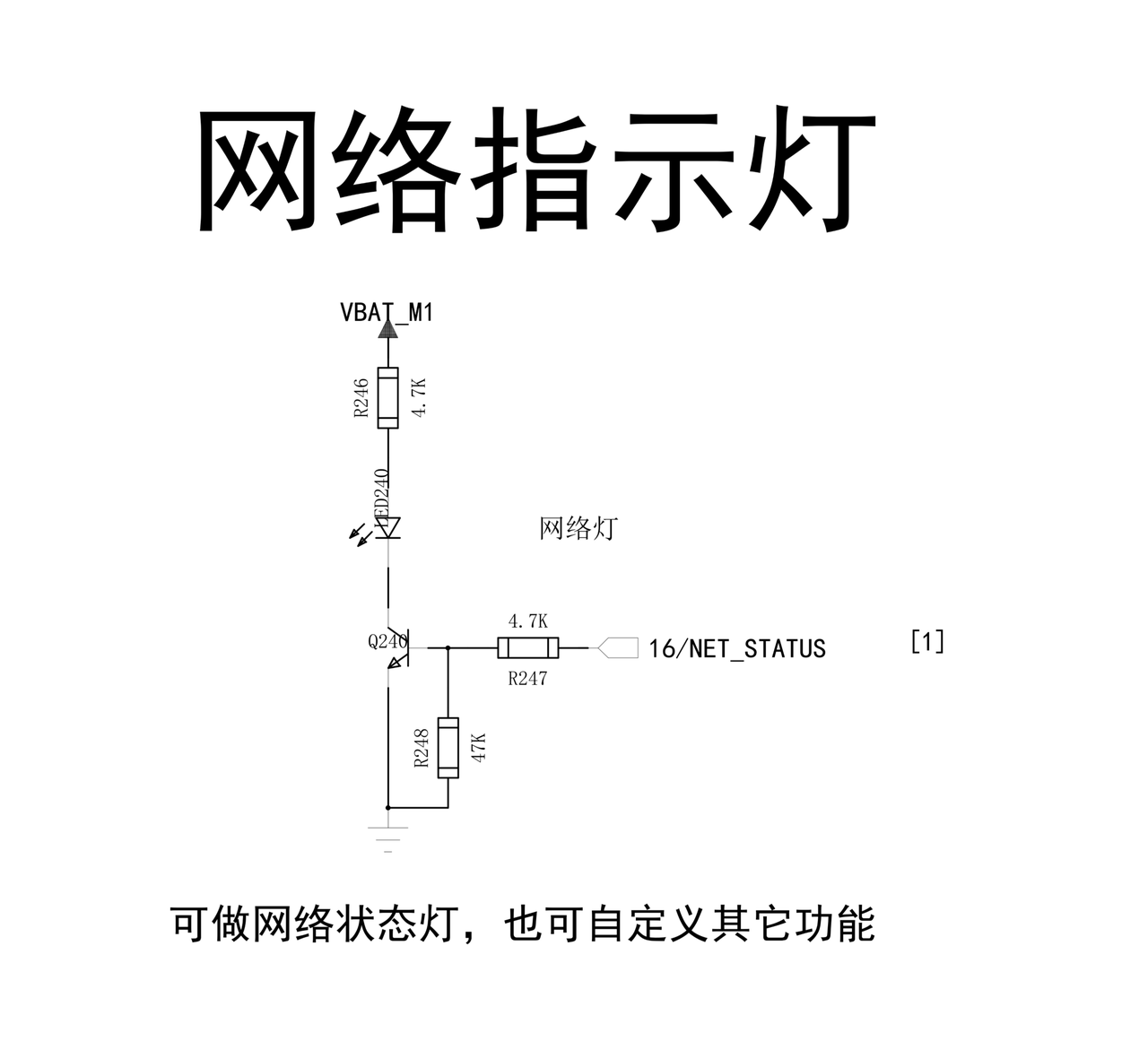

五，网络灯(GPIO27)/电源灯/充电灯
Air8780板载一颗LED灯，在PCB的右上角，典型应用是网络指示灯，大家也可以根据自己的需要定义为其它功能；
该LED由GPIO27控制，GPIO27输出高时LED亮，GPIO27输出低时LED灭；
说明！
PCB左上角为电源指示灯，无论PIN18:VIN还是PIN19:VBAT，有一处正常供电即会亮起；
PCB右下角为充电指示灯，由充电芯片自动控制，在后面的章节会进行介绍；

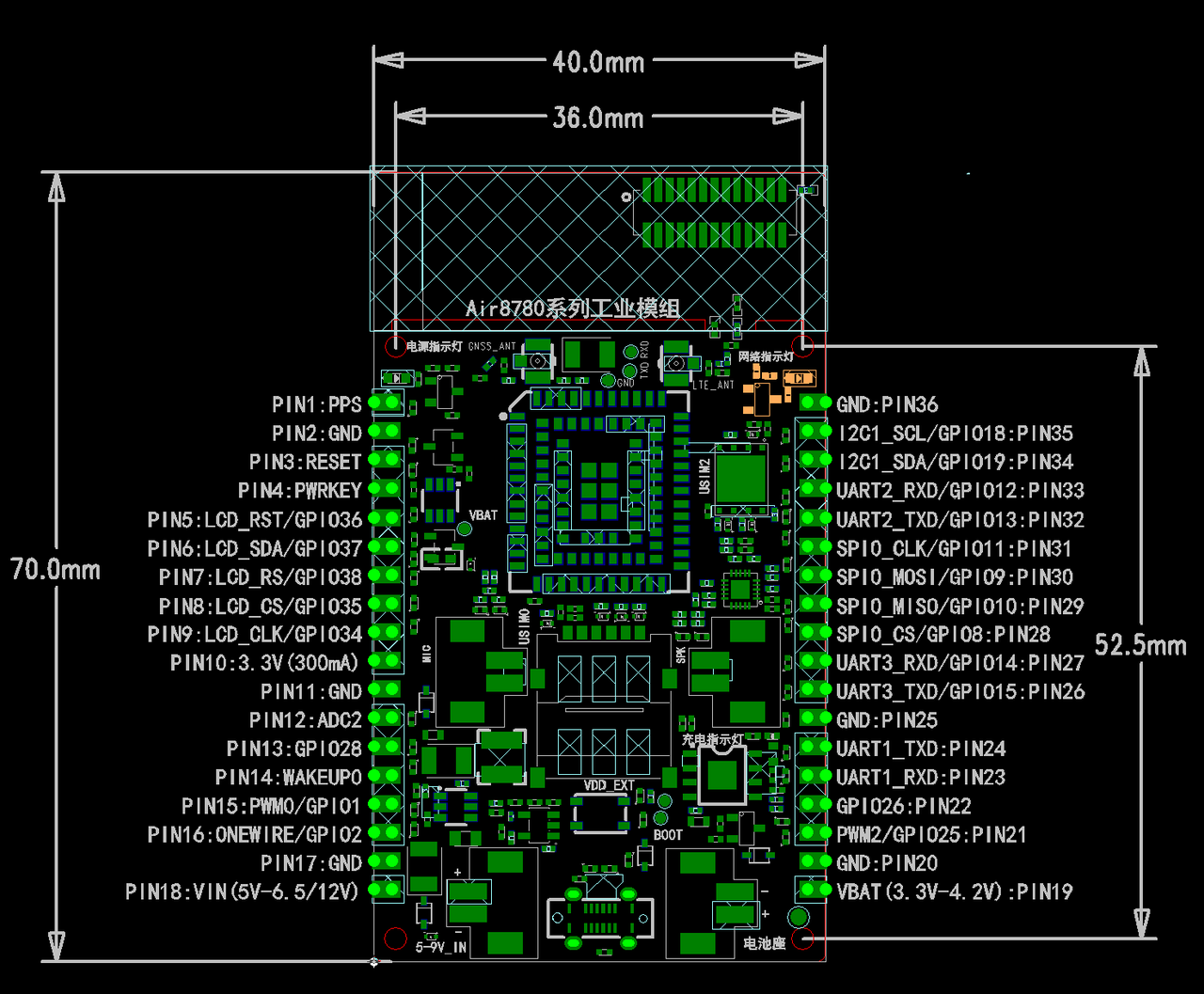

网络灯这部分电路在PCB上的位置如下：
电源状态灯在PCB上的位置如下；
充电状态灯在PCB上的位置如下；

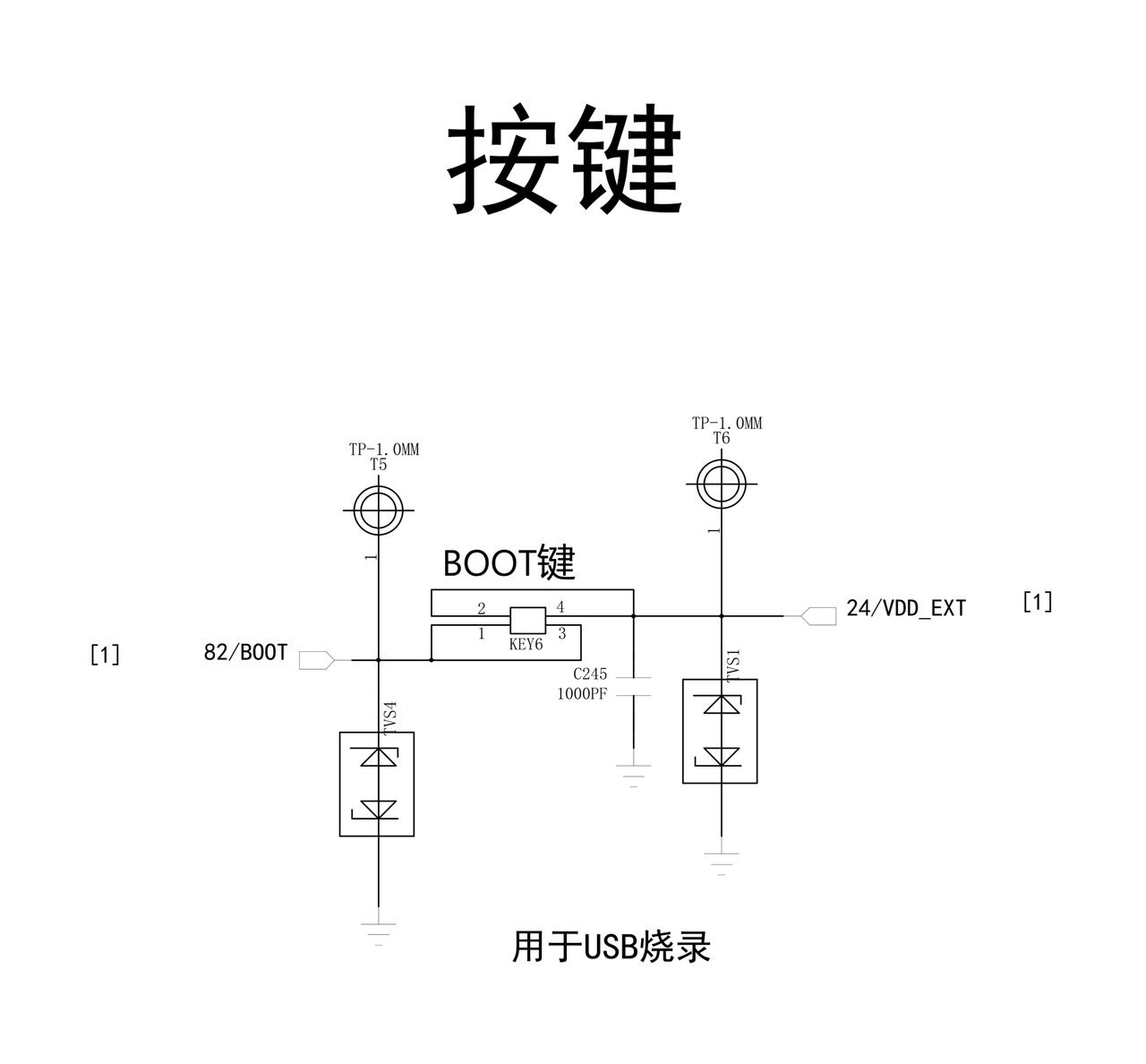

六，USB-BOOT按键
当需要通过USB烧录软件时，需要在上电前将该键按下，详细说明详见https://docs.openluat.com/air780epm/luatos/hardware/boot/；
相应这部分电路在PCB上的位置如下：

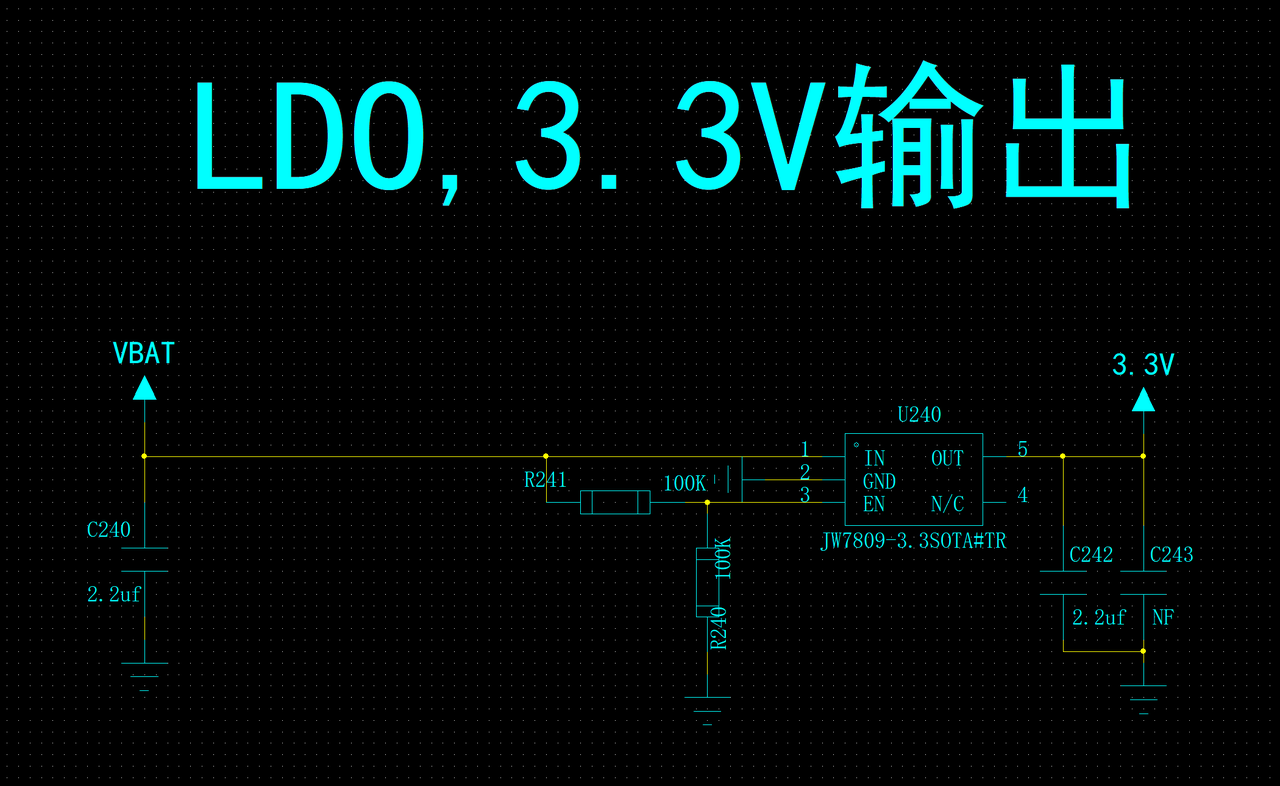

七，3.3V/300mA电源输出
Air8780板载了一颗LDO(杰华特JW7809-3.3V)，上电默认自动开启，电压3.3V，电流300mA，可用于给外设供电；
杰华特JW7809-3.3V规格书如下；
JW7809_Datasheet_R0.8_EN_20250603.pdf

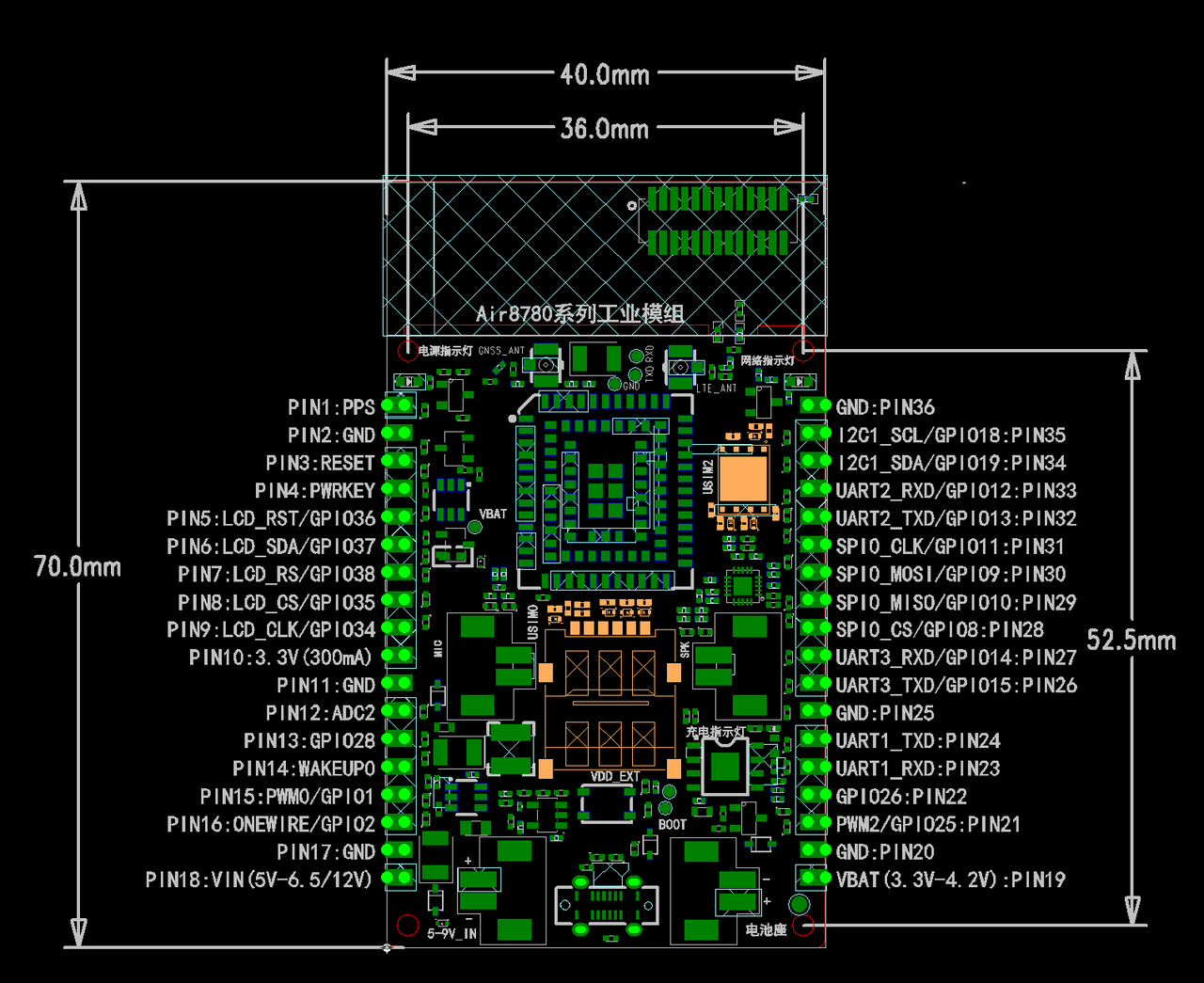

相应这部分电路在PCB上的位置如下：

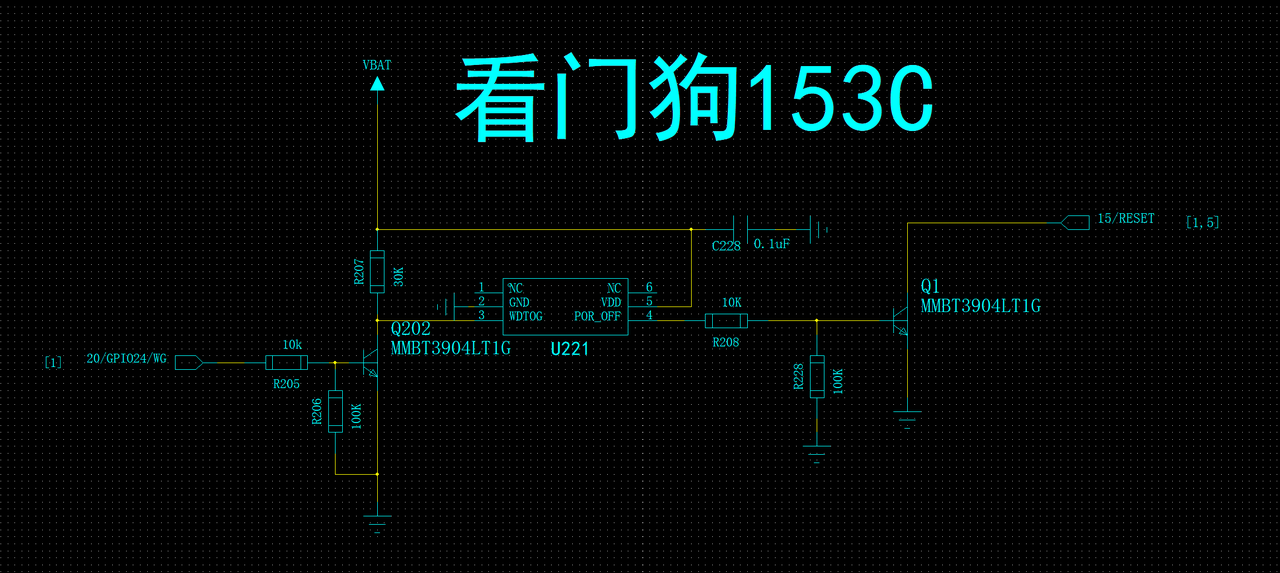

八，看门狗电路(喂狗信号GPIO24)
Air8780工业模组全息板载合宙自研看门狗芯片Air153C，喂狗信号GPIO24，喂狗超时时长200秒至280S，因VBAT电压不同而不同，详见https://docs.openluat.com/accessory/Air153C/；
相应这部分电路在PCB上的位置如下：

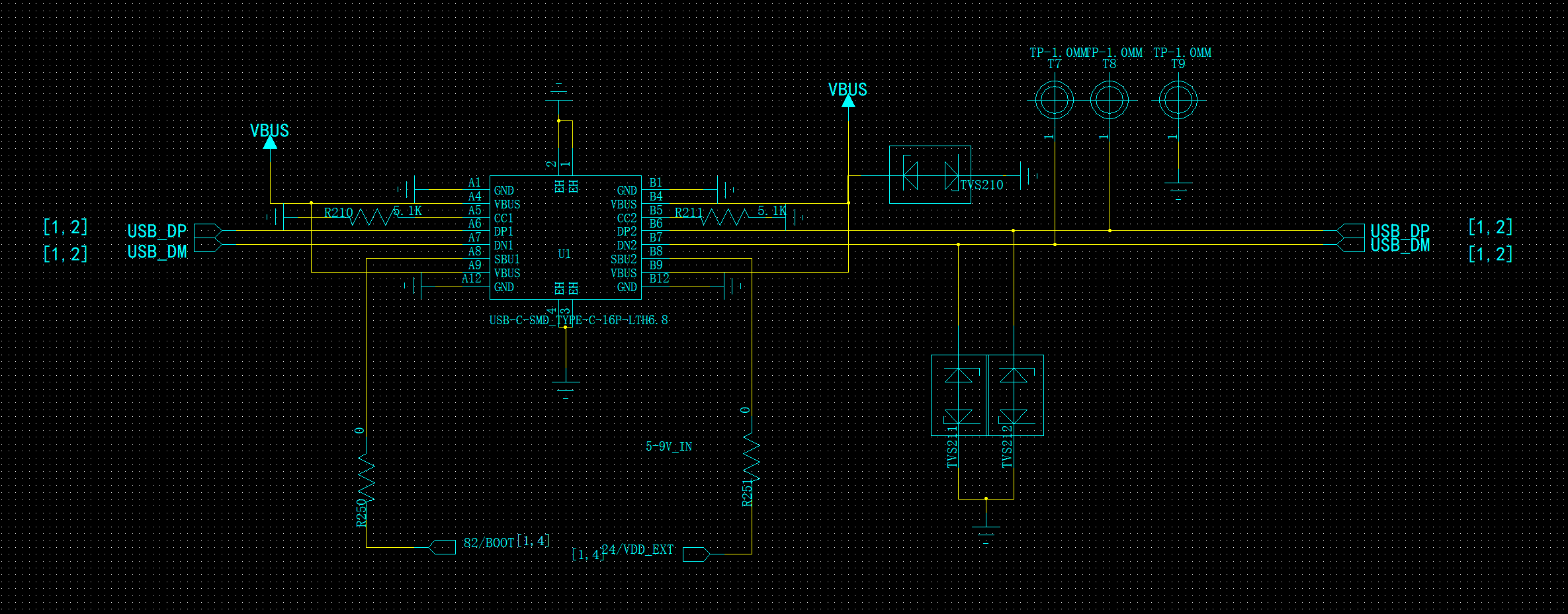

九，USB(Type-C)接口
Air8780板载Type-C USB竖插接口，既可以用于烧录和调试，也可以用于供电和充电；
用于USB烧录软件时，需要搭配USB-BOOT按键使用，相关说明已经在"USB-BOOT按键"章节说明；
需要特别说明的是：
Air8780工业模组的USB接口为USB 2.0，速率较高，需要使用屏蔽性能较好的品牌USB线，以免造成通信异常而导致无法调试或下载；
特别说明！

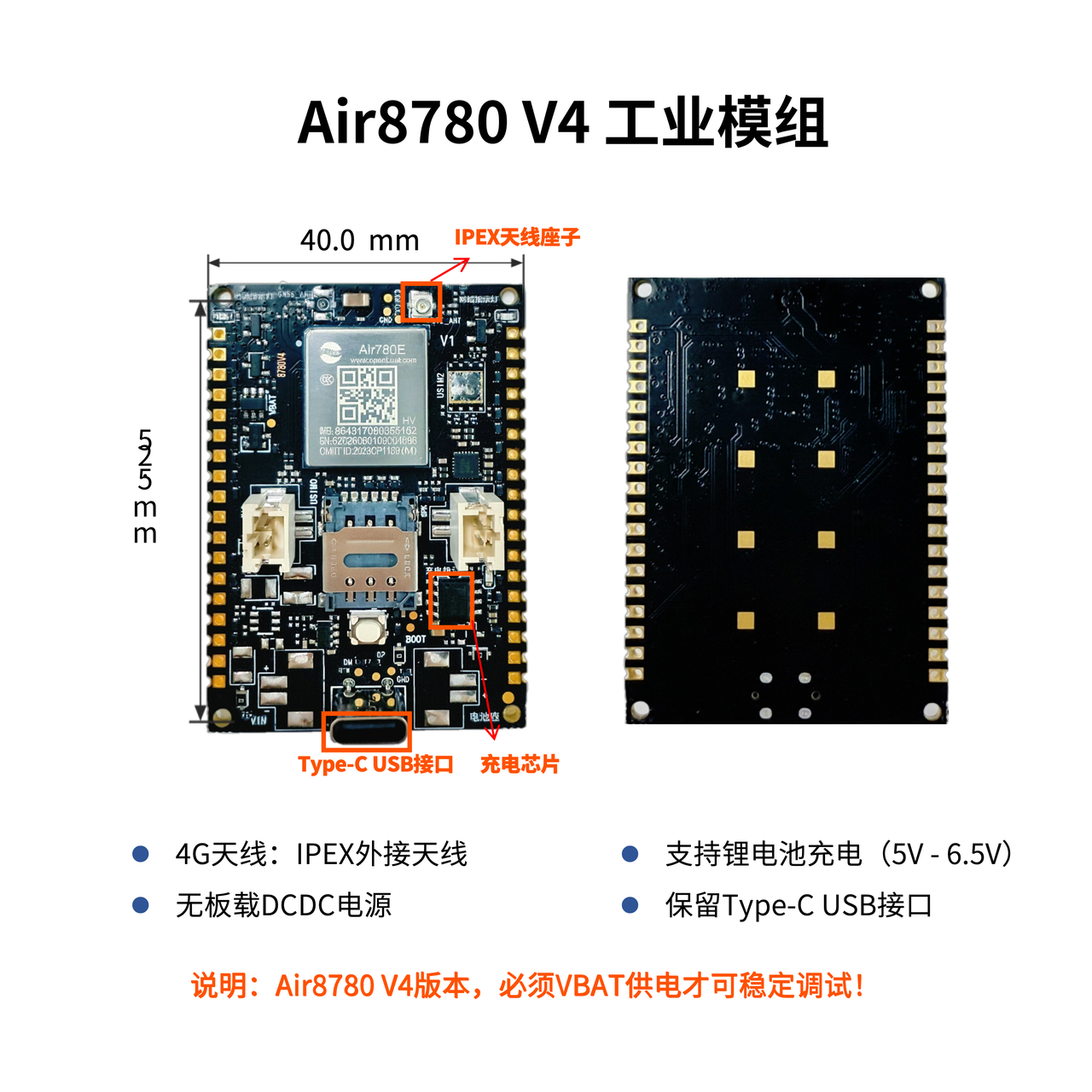

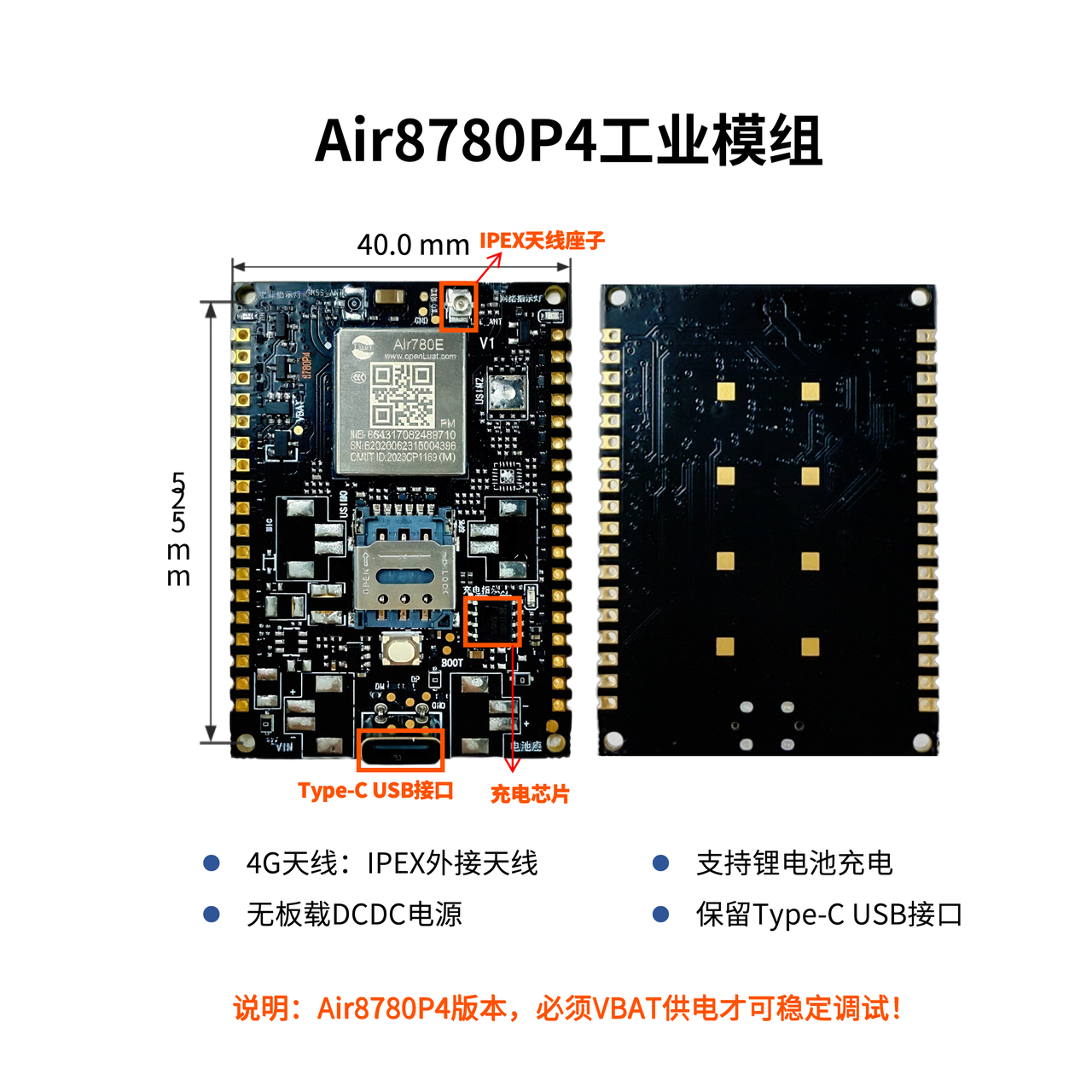

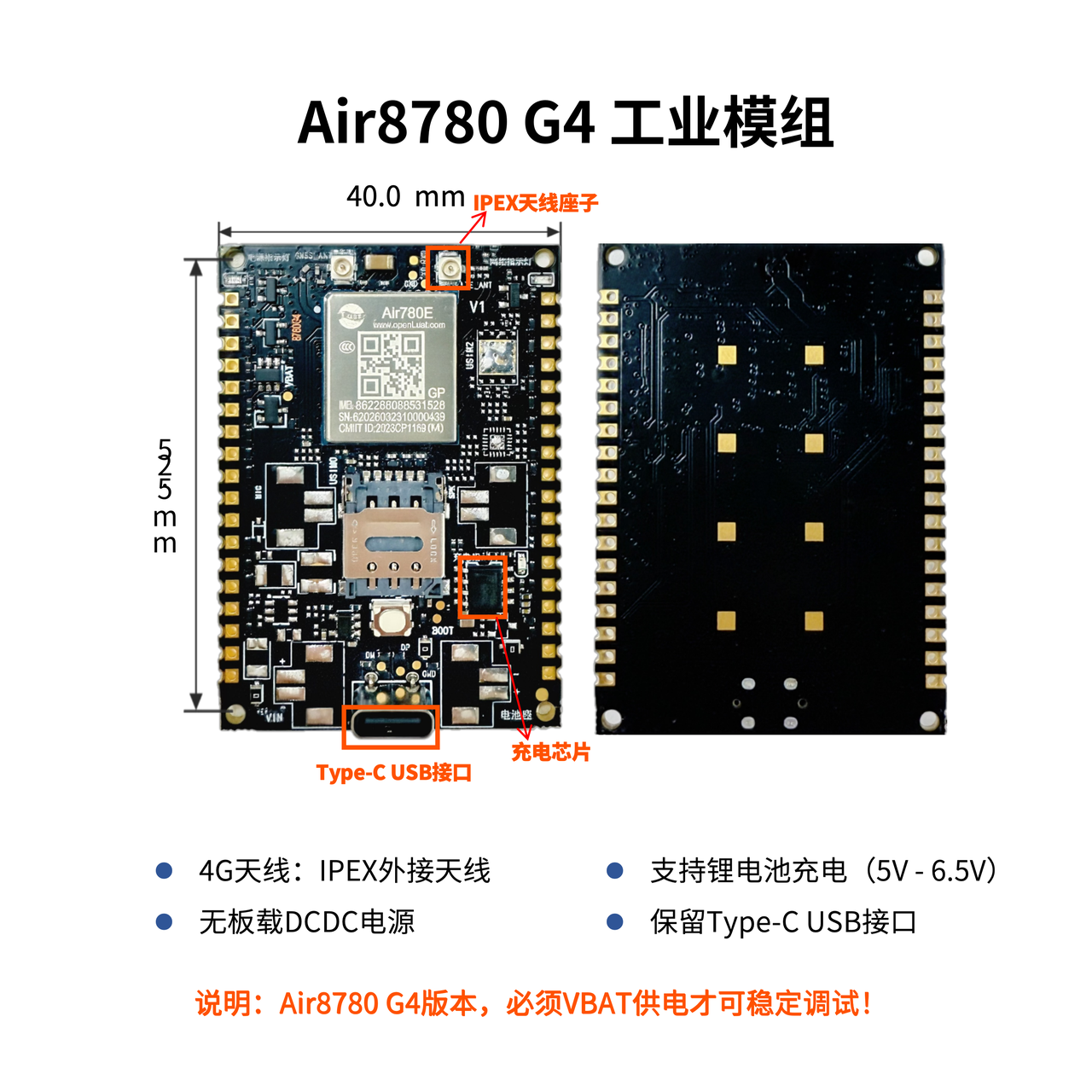

当您选择的为无板载DCDC的型号时，比如Air8780P3/P4/V3/V4/G3/G4等，以Air8780P4为例：
P4版本需接VBAT供电才可稳定调试,可使用锂电池,也可用电源
插上USB线可开机实为充电芯片漏电所致,非稳定电源,不可使用
再次强调!充电芯片只能用于锂电池充电,不能用于给系统供电用
 |
 |
|---|---|

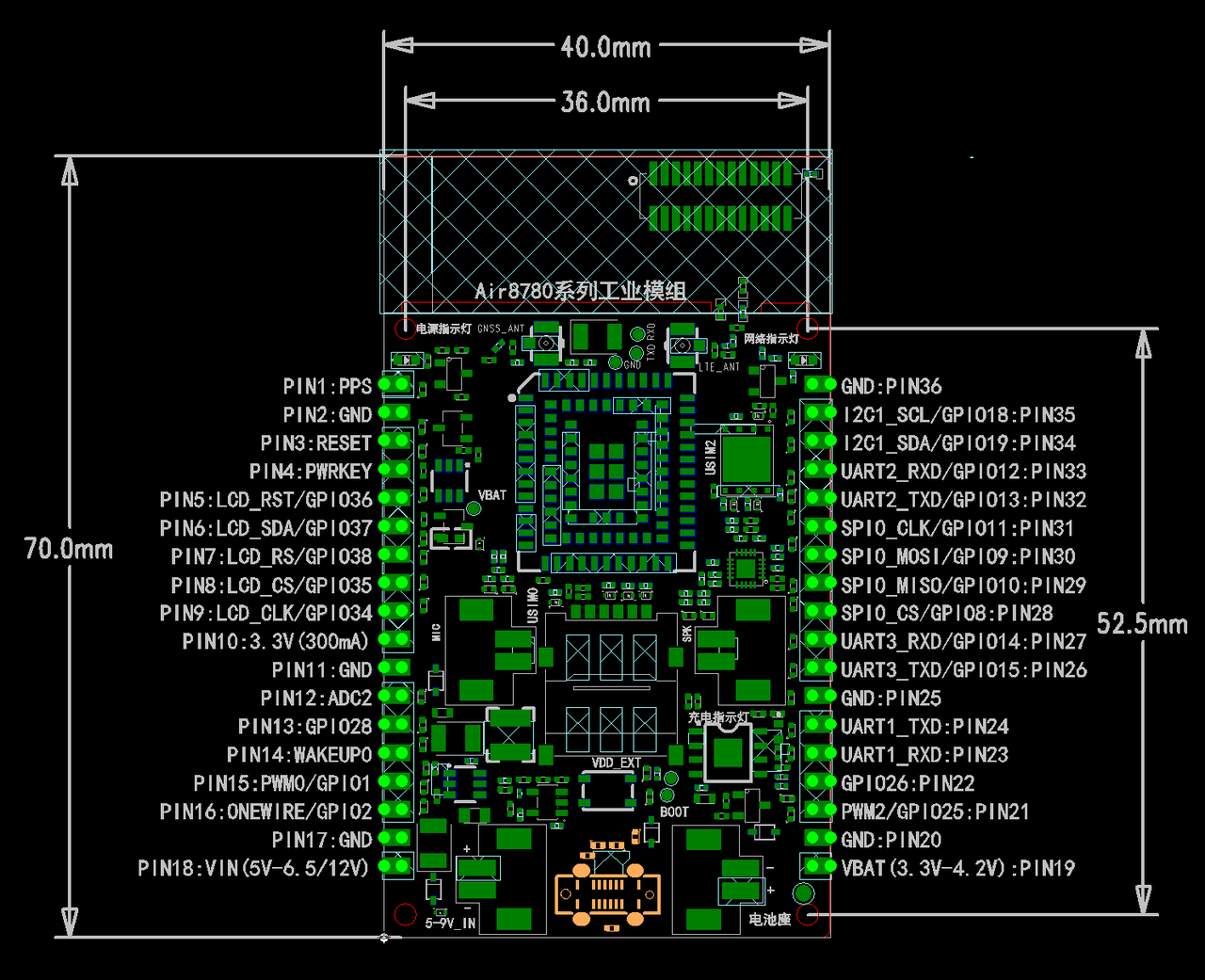

相应这部分电路在PCB上的位置如下：

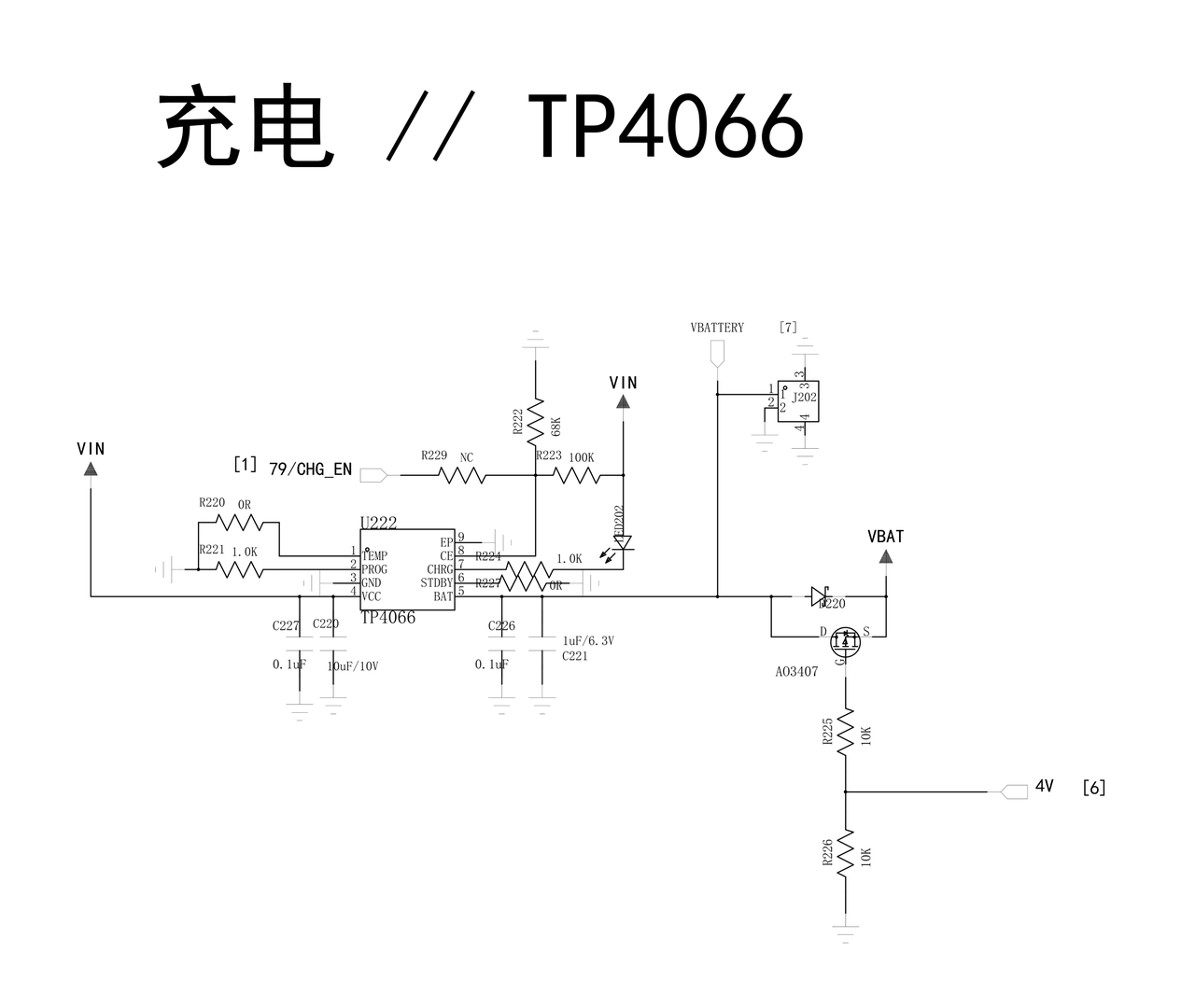

十，锂电池插座及其充电电路
锂电池插座，使用的是与Mic/Speaker相同的母座，规格书如下；
南京拓微_电池管理_TP4066-4.2V-ESOP8_规格书.pdf
锂电池充电IC使用的是南京拓微的"TP4066-4.2V-ESOP8"型号，支持锂电池充电电压至4.2V；
JW5357HFM_Datasheet_R0.8_EN_20240130.pdf
需要特别注意的是：
当锂电池及锂电池充电电路同时存在时，由于充电芯片TP4066的规格限制，VIN的输入电压最高不能超过6.5V；

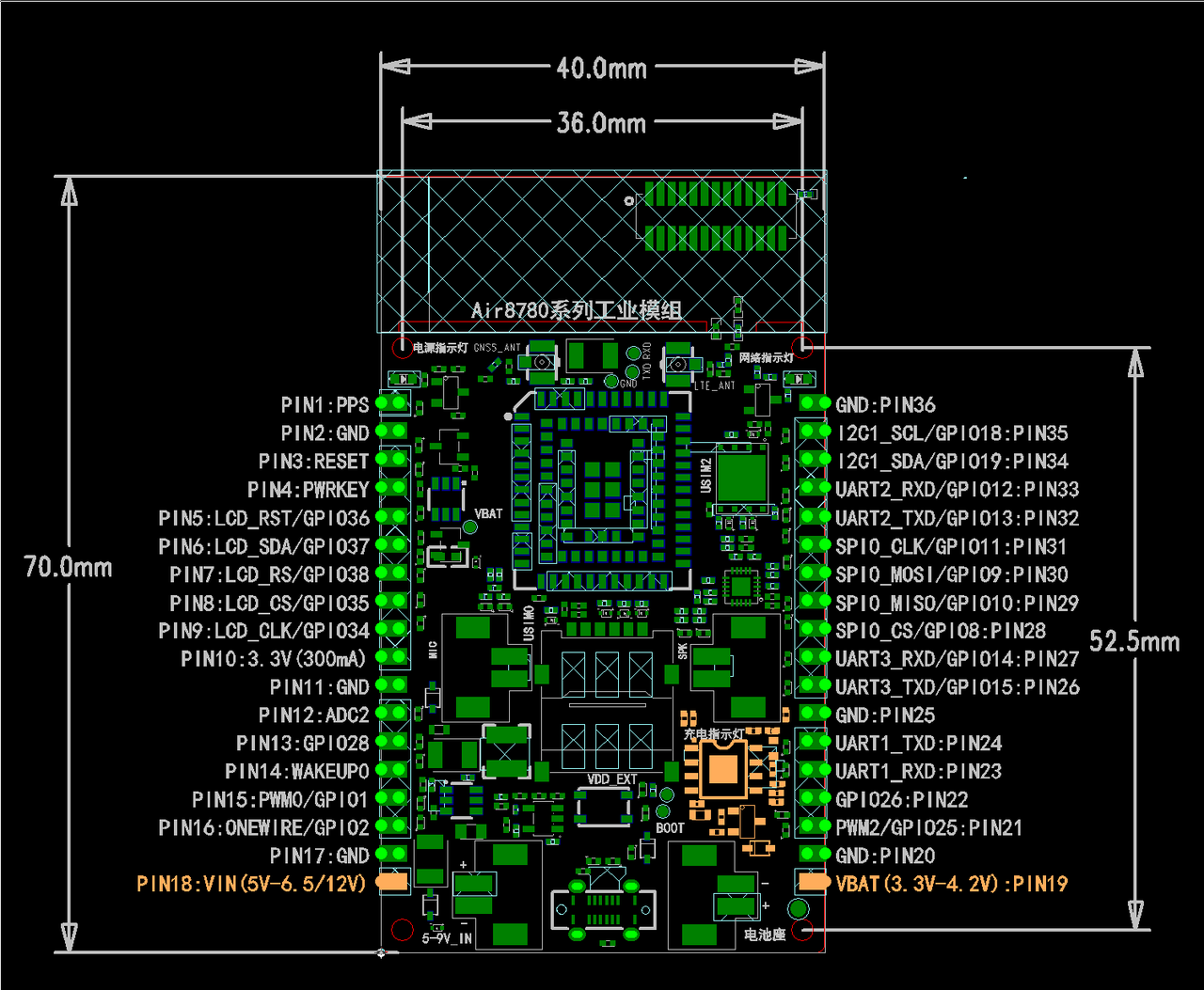

相应这部分电路在PCB上的位置如下：
十一，VIN(5V-6.5/12V)
PIN18:VIN，即板载DCDC输入电压，也是充电芯片TP4066的输入电压，因此，VIN的电压输入范围，既跟板载DCDC(杰华特JW5357)有关，也跟充电芯片TP4066有关；
当该型号包含充电芯片TP4066时，VIN的电压输入范围是5V-6.5V；
当该型号不包含充电芯片TP4066时，VIN的电压输入范围是5V-12V(杰华特JW5357最高输入电压为18V，限制在12V是为了保留一定的余量)；
充电芯片TP4066规格书如下；
南京拓微_电池管理_TP4066-4.2V-ESOP8_规格书.pdf

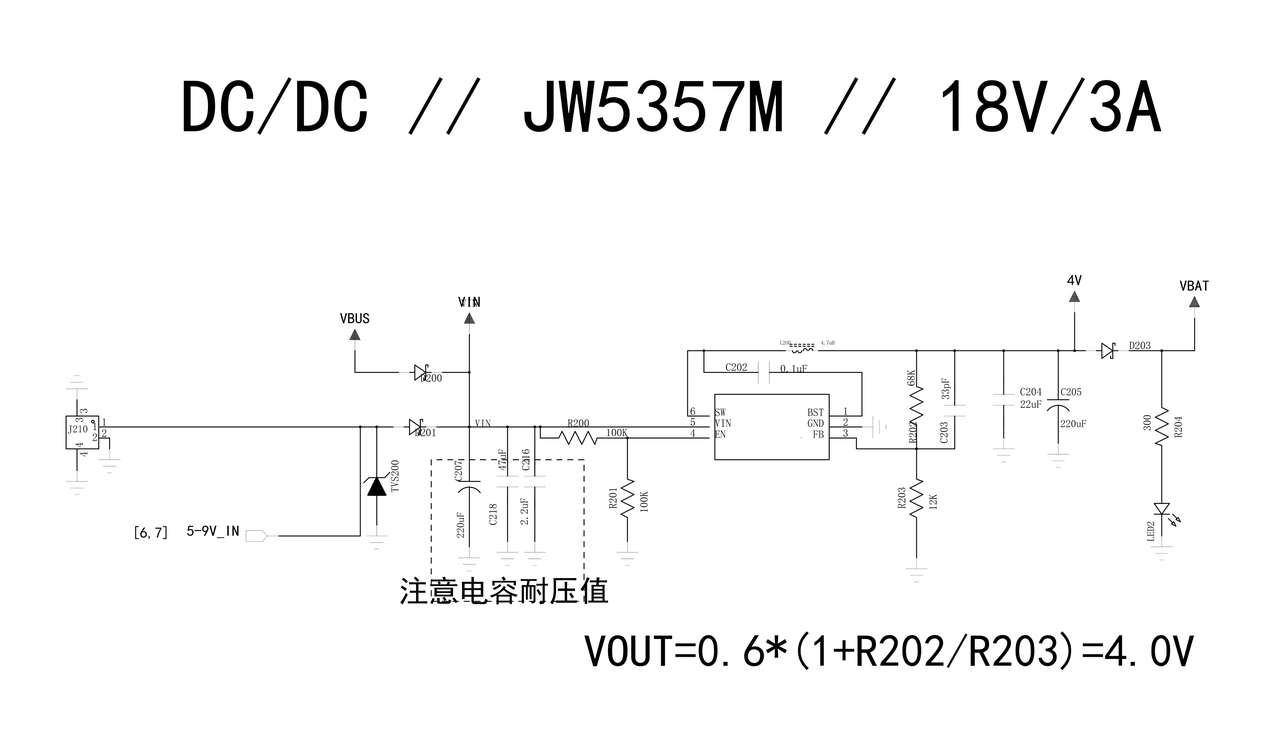

杰华特降压DCDC芯片JW5357规格书如下；
JW5357HFM_Datasheet_R0.8_EN_20240130.pdf

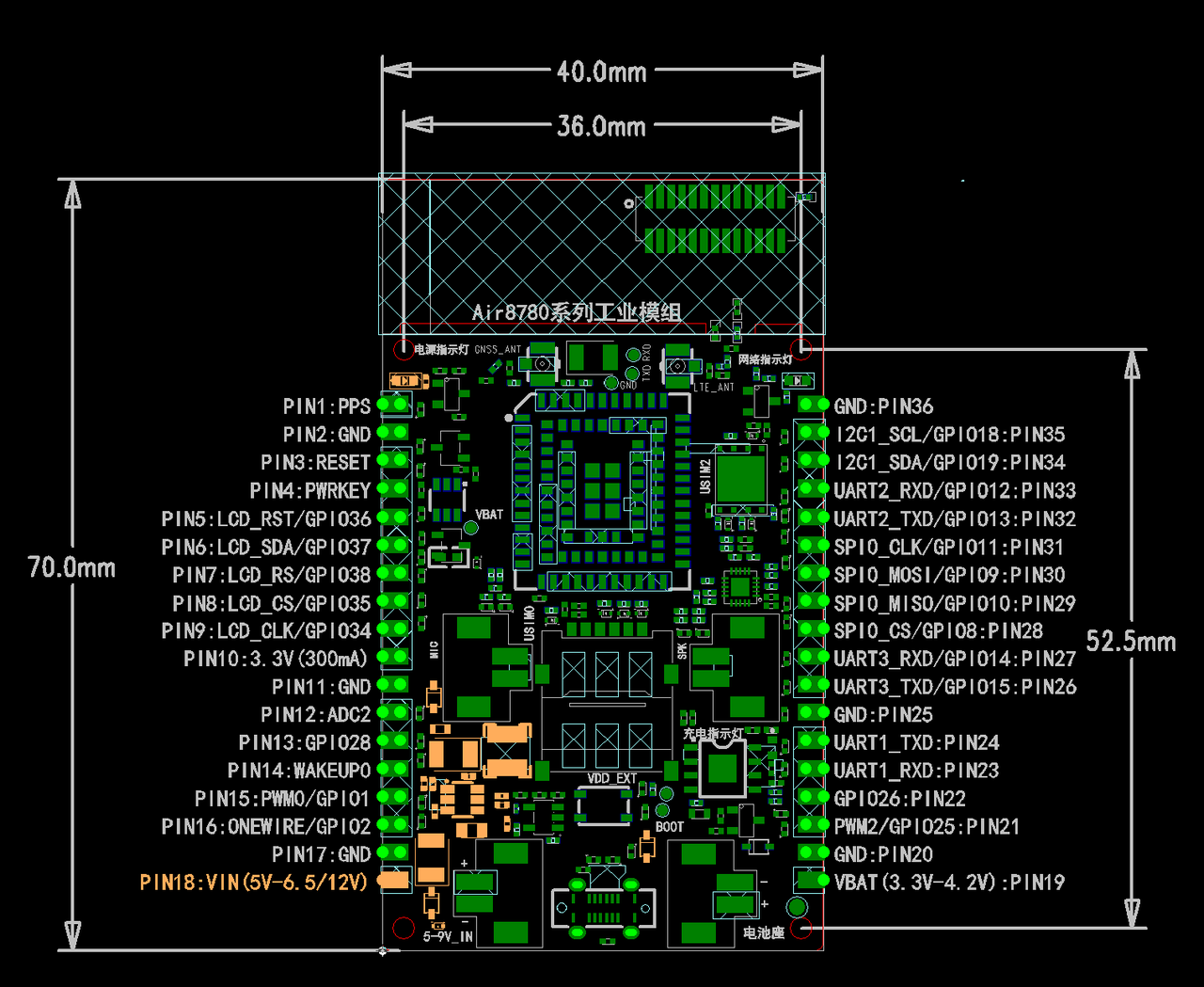

相应这部分电路在PCB上的位置如下：
说明！左上角的LED为电源指示灯，无论PIN18:VIN还是PIN19:VBAT有电源且正常给模组供电时该LED都会亮；

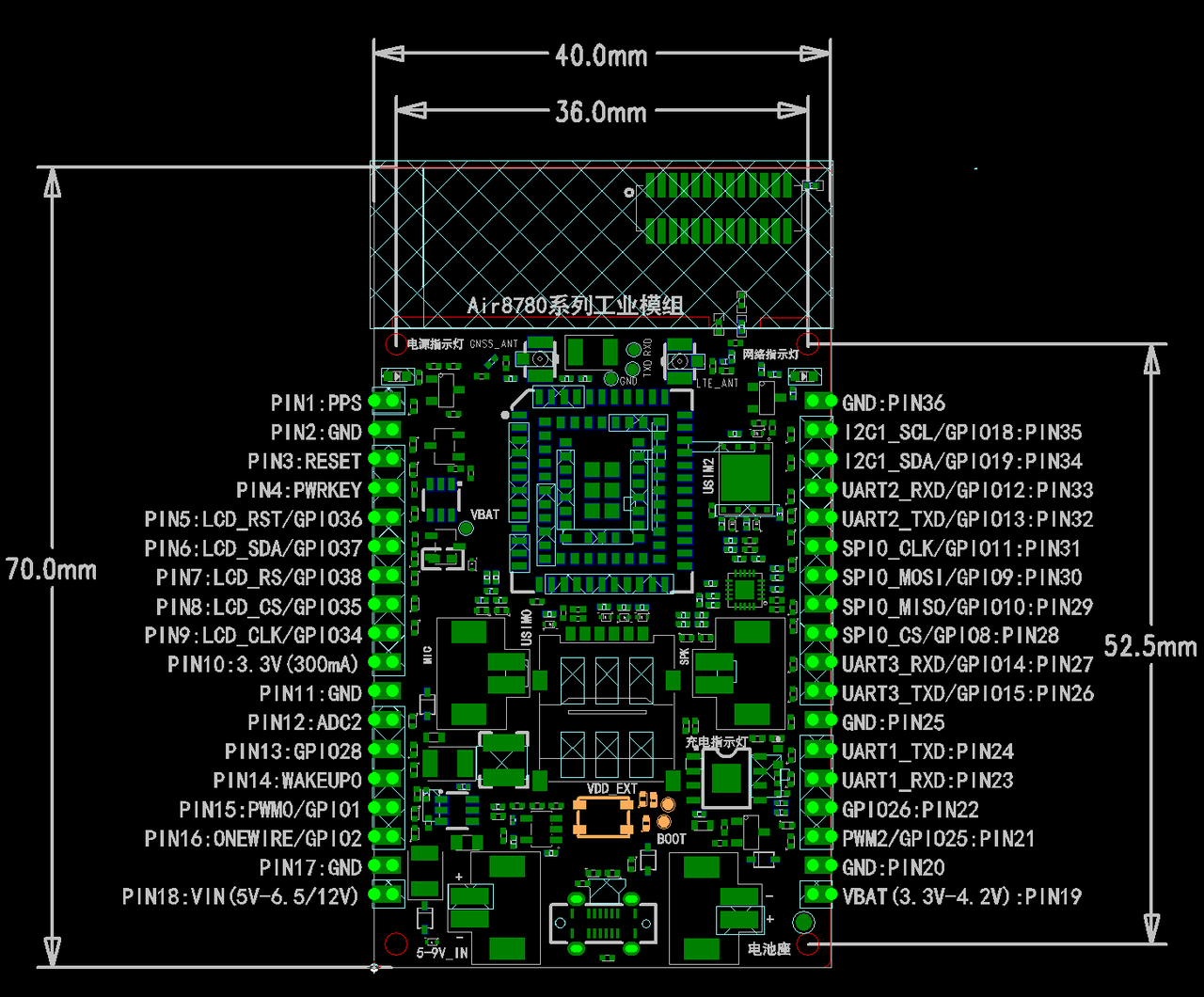

十二，外围管脚(邮票孔/插针)
Air8780系列工业模组，既支持邮票孔二次过炉焊接，也支持经典的2.54mm间距插针，适合各种类型的产品设计和应用；
在前面章节已经介绍了PIN18:VIN和PIN19:VBAT，剩余的其它管脚的使用方式和注意事项，均与其搭载的相应的模组型号完全一样，大家可以参考这里的资料：
https://docs.openluat.com/air780epm/luatos/hardware/
| PIN1 | PPS,仅Air8780G/S支持 | GND | PIN36 | |
|---|---|---|---|---|
| PIN2 | GND | I2C1_SCL/GPIO18 | PIN35 | |
| PIN3 | RESET,拉低重启 | I2C1_SDA/GPIO19 | PIN34 | |
| PIN4 | PWRKEY,上电自动开机可软件设置为下降沿关机 | UART2_RXD/GPIO12,Air8780G/S不可用这两个管脚，也不可再使用UART2这一路串口 | PIN33 | |
| PIN5 | LCD_RST/GPIO36 | UART2_TXD/GPIO13,Air8780G/S不可用这两个管脚，也不可再使用UART2这一路串口 | PIN32 | |
| PIN6 | LCD_SDA/GPIO37 | SPI0_CLK/GPIO11 | PIN31 | |
| PIN7 | LCD_RS/GPIO38 | SPI0_MOSI/GPIO9 | PIN30 | |
| PIN8 | LCD_CS/GPIO35/UART3_TXD | SPI0_MISO/GPIO10 | PIN29 | |
| PIN9 | LCD_CLK/GPIO34/UART3_RXD | SPI0_CS/GPIO8 | PIN28 | |
| PIN10 | 3.3V,300mA,常开 | UART3_RXD/GPIO14,Air8780V不可用这两个管脚，但仍可在需要时使用PIN8/PIN9复用为UART3这一路串口 | PIN27 | |
| PIN11 | GND | UART3_TXD/GPIO15,Air8780V不可用这两个管脚，但仍可在需要时使用PIN8/PIN9复用为UART3这一路串口 | PIN26 | |
| PIN12 | ADC2 | GND | PIN25 | |
| PIN13 | GPIO28,AGPIO,低功耗模式下可保持状态 | UART1_TXD,LPUART,低功耗模式下可唤醒 | PIN24 | |
| PIN14 | WAKEUP0 | UART1_RXD,LPUART,低功耗模式下可唤醒 | PIN23 | |
| PIN15 | PWM0/GPIO1 | CAN_TXD/GPIO26,AGPIO,低功耗模式下可保持状态 | PIN22 | |
| PIN16 | OneWire/GPIO2 | CAN_RXD/PWM2/GPIO25,AGPIO,低功耗模式下可保持状态 | PIN21 | |
| PIN17 | GND | GND | PIN20 | |
| PIN18 | VIN(5V-6.5/12V) | VBAT(3.3V-4.2V) | PIN19 |

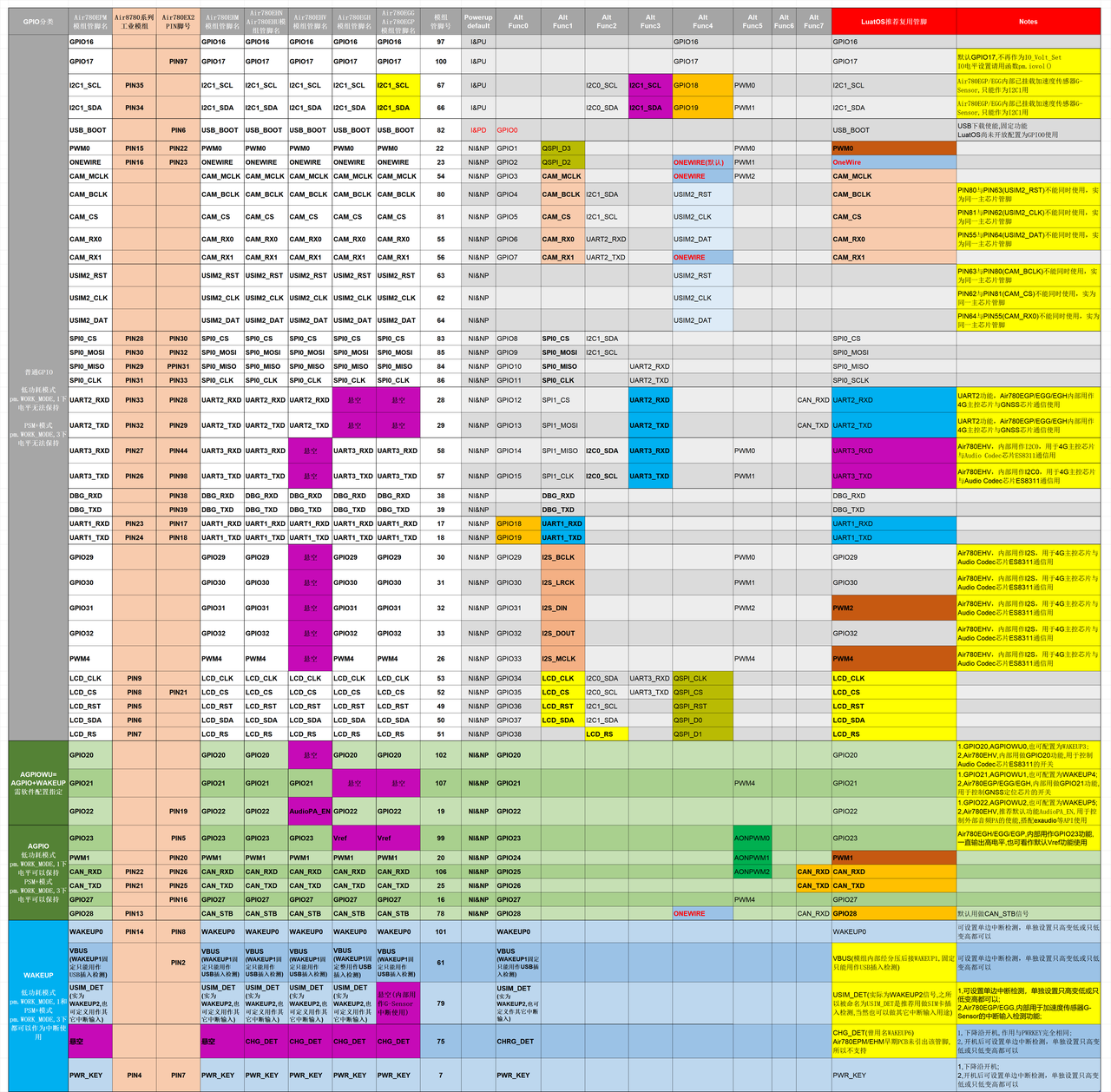

Air8780系列工业模组GPIO复用表如下；
Air8780&780EPM&EHM&EHV&EGH&EGG&EGP&EHN&EHU&EX2_GPIO复用表_20260614.xlsx
