电路和使用说明

Air8781工业模组板载的硬件功能，都可以在Air8781模组原理图里详细了解；

接下来，我们对每一个板载功能模块进行较为详细的说明。

一，Air780EPM模组部分

Air8781P搭载的是Air780EPM模组；

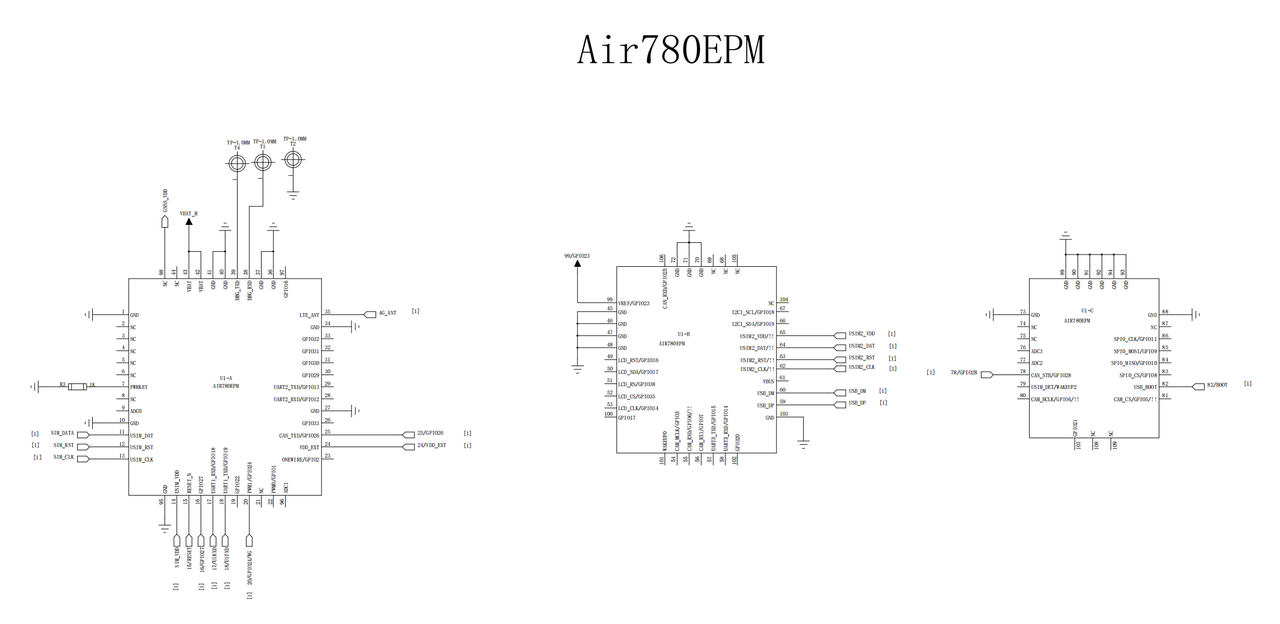

原理图部分；

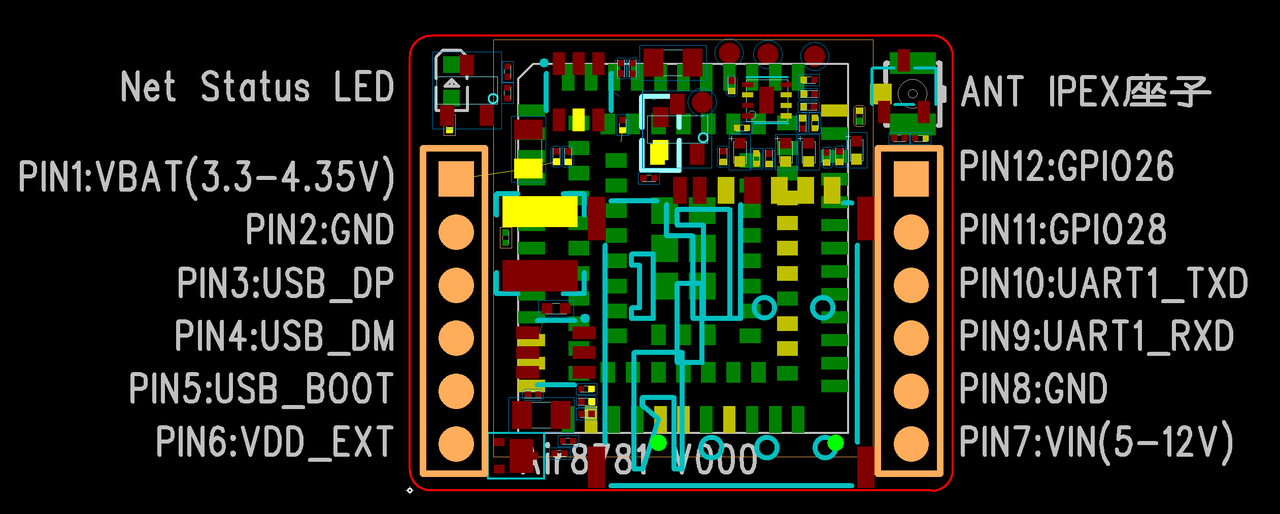

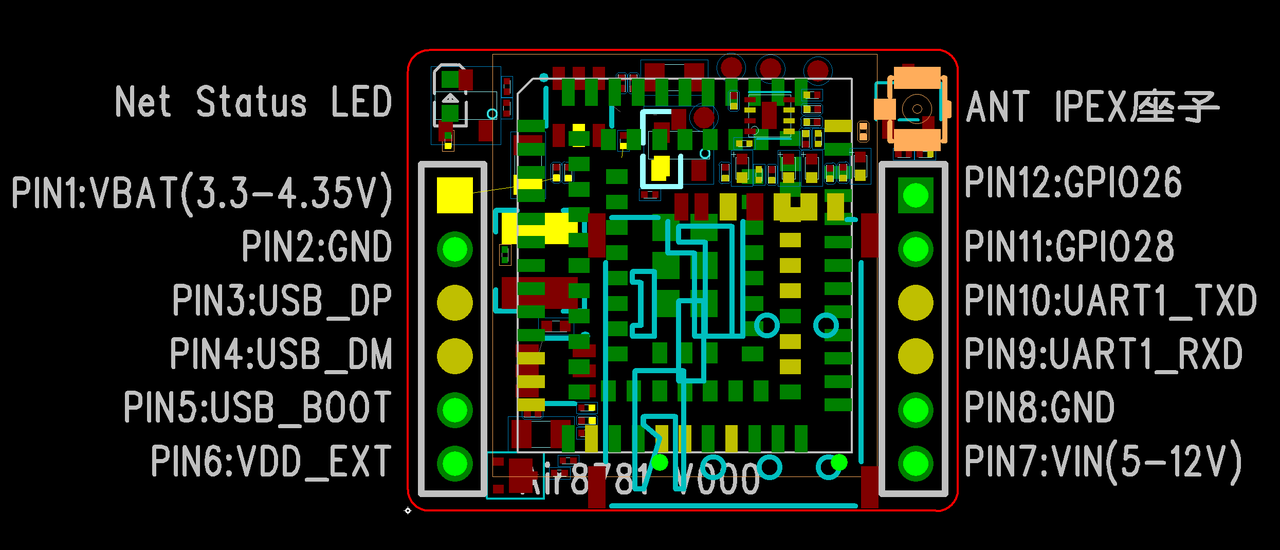

相应这部分电路在PCB上的位置如下：

说明！TOP面；

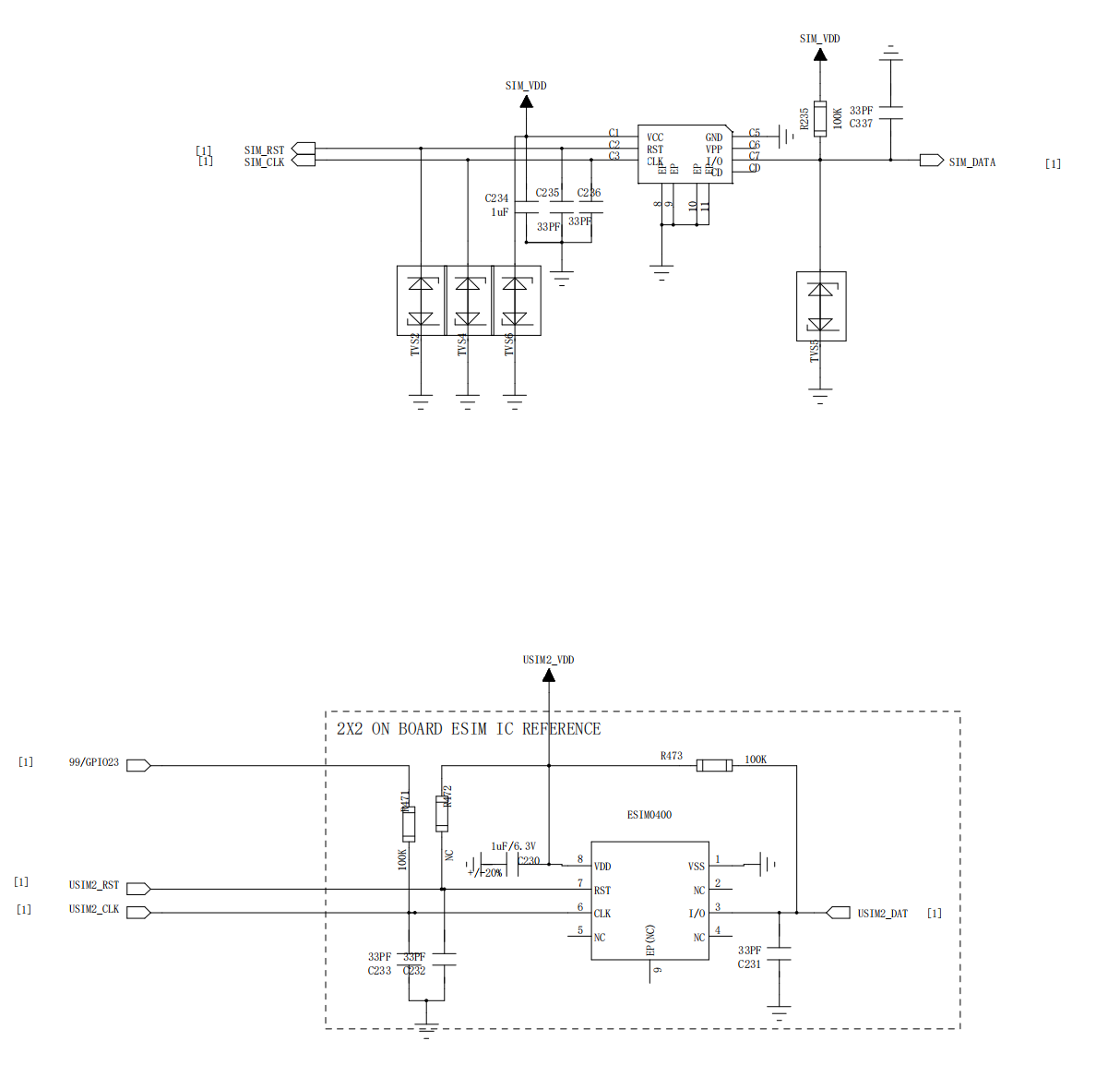

Air8781P工业模组，既预留了2*2贴片卡SIM2，也保留了MicroSIM卡座，大家可灵活选择；

说明！贴片卡相对来说不灵活，不建议大家选择，所以当前实际未给出支持贴片SIM卡的型号；

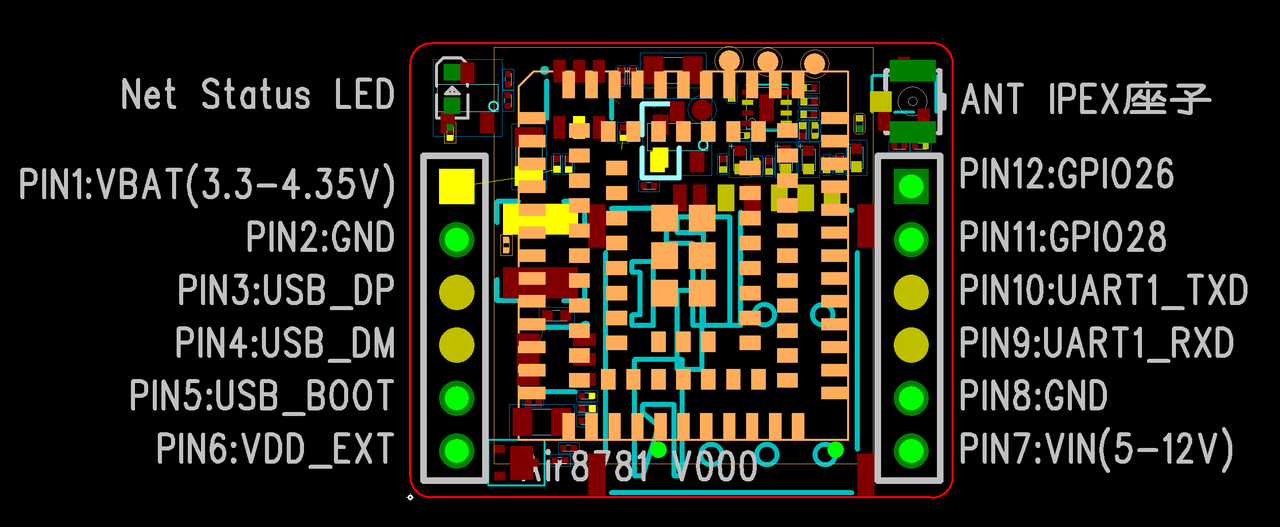

相应这部分电路在PCB上的位置如下：

说明！BOT面；

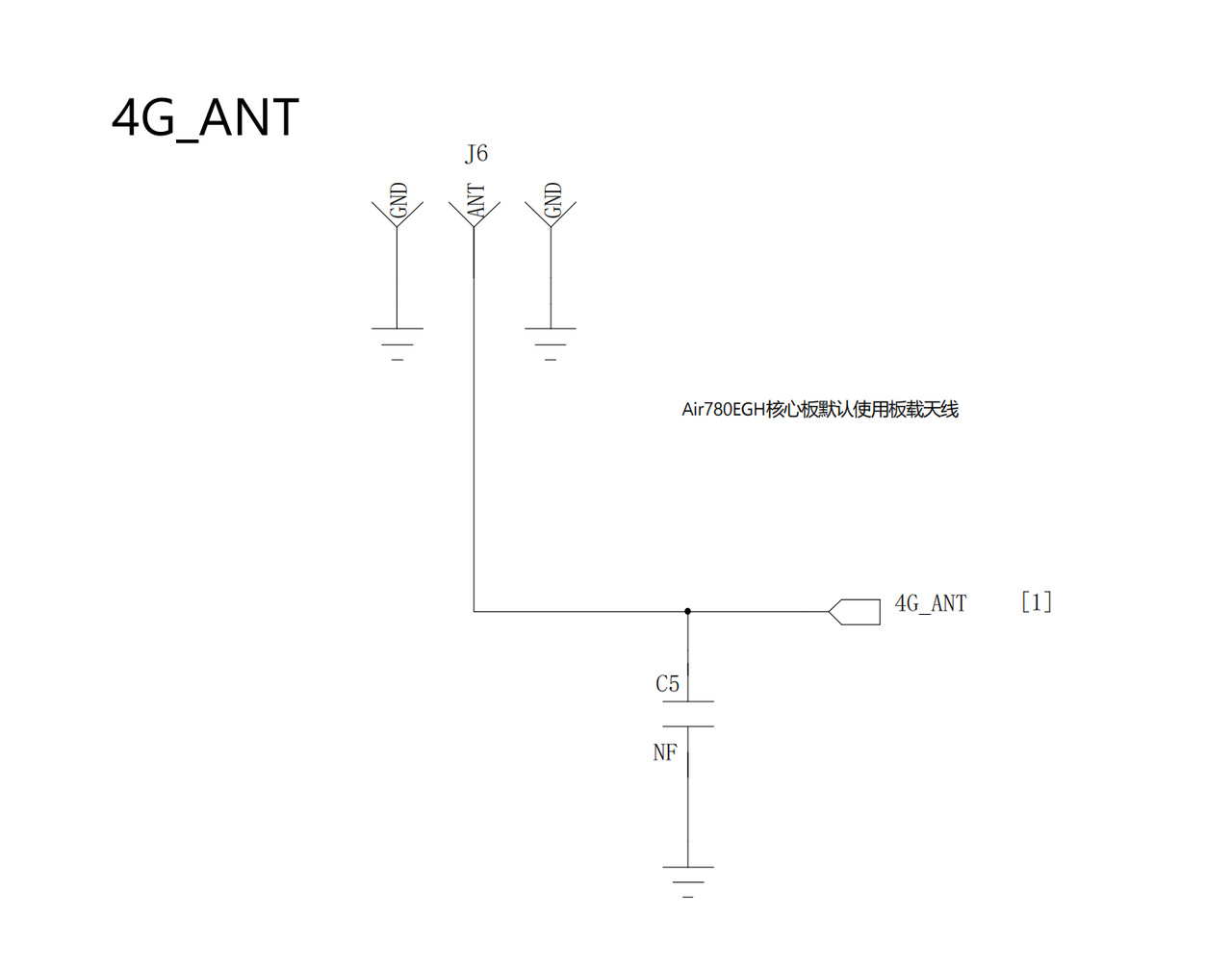

Air8781P工业模组，可以通过IPEX一代座子外接天线，可以是FPC天线，也可以是棒状天线等各种形式的外接天线；

相应4G天线电路在PCB上的位置如下：

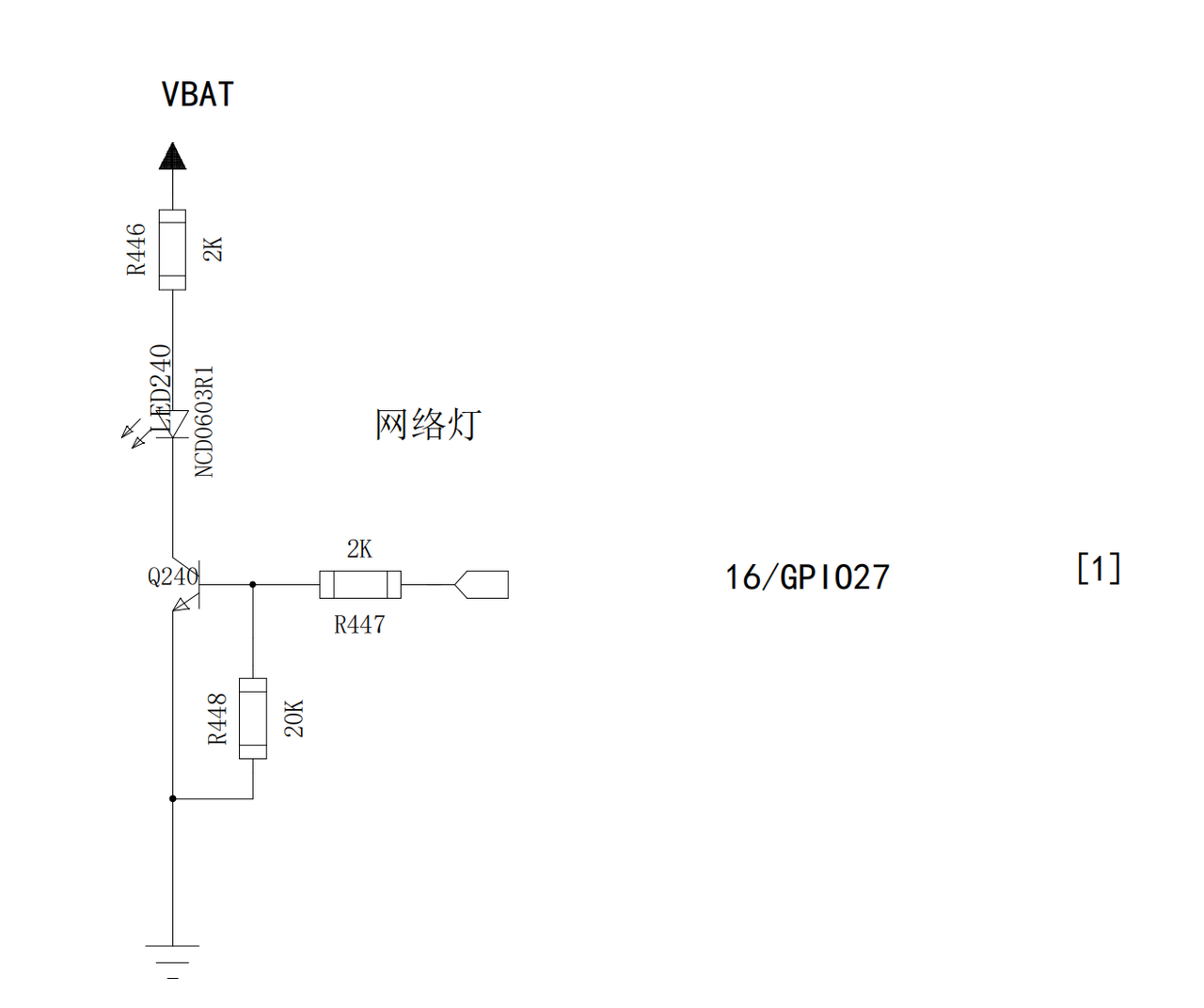

Air8781P板载一颗LED灯，在PCB的左上角，典型应用是网络指示灯，大家也可以根据自己的需要定义为其它功能；

该LED由GPIO27控制，GPIO27输出高时LED亮，GPIO27输出低时LED灭；

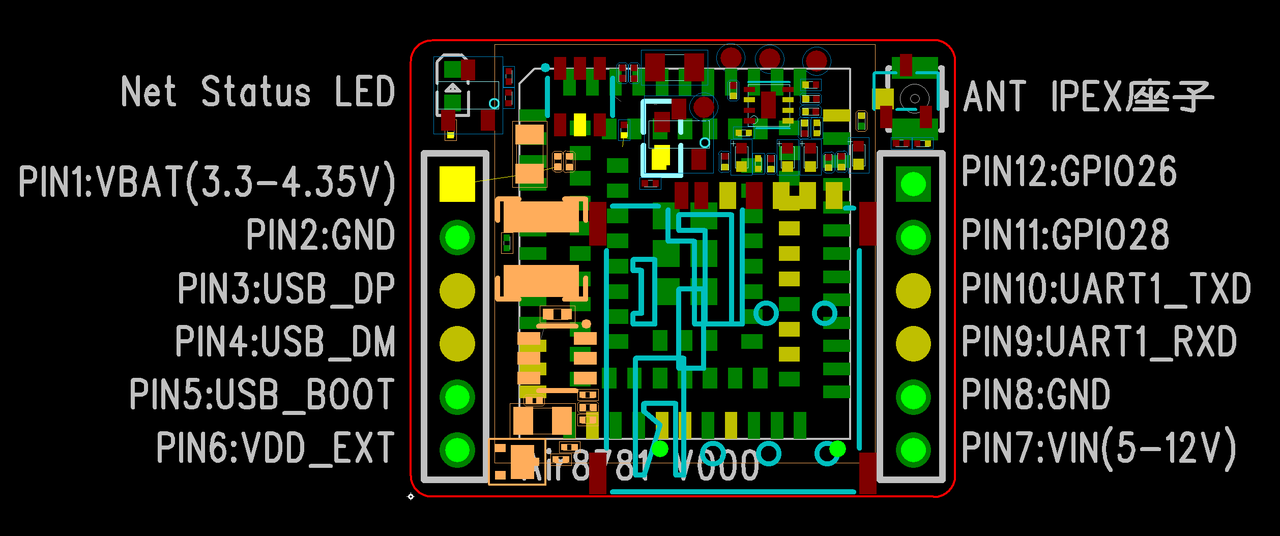

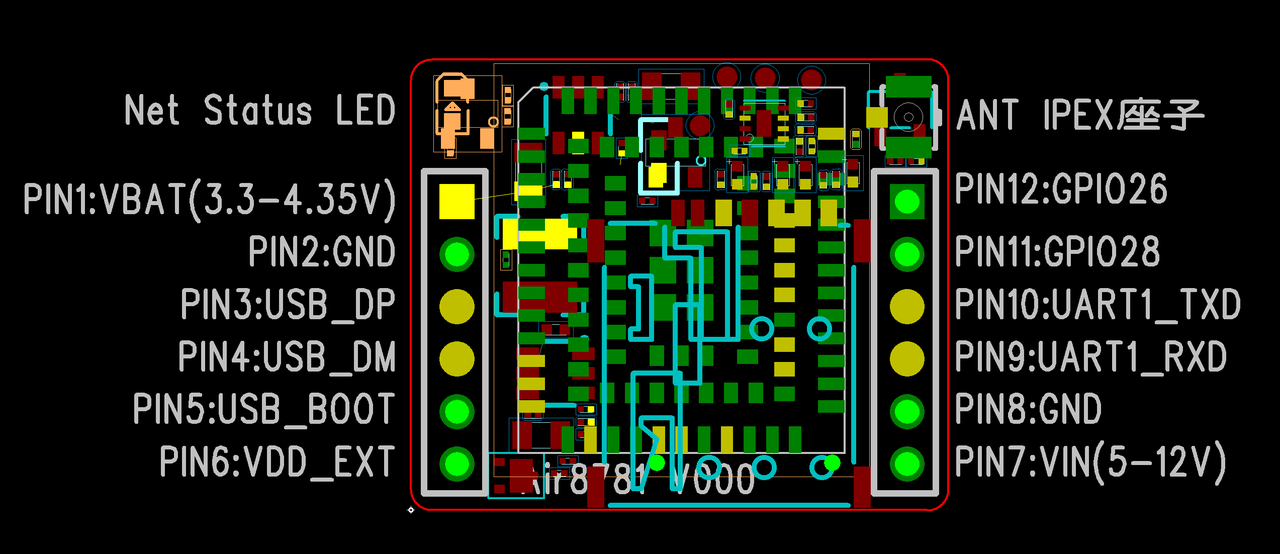

网络灯这部分电路在PCB上的位置如下：

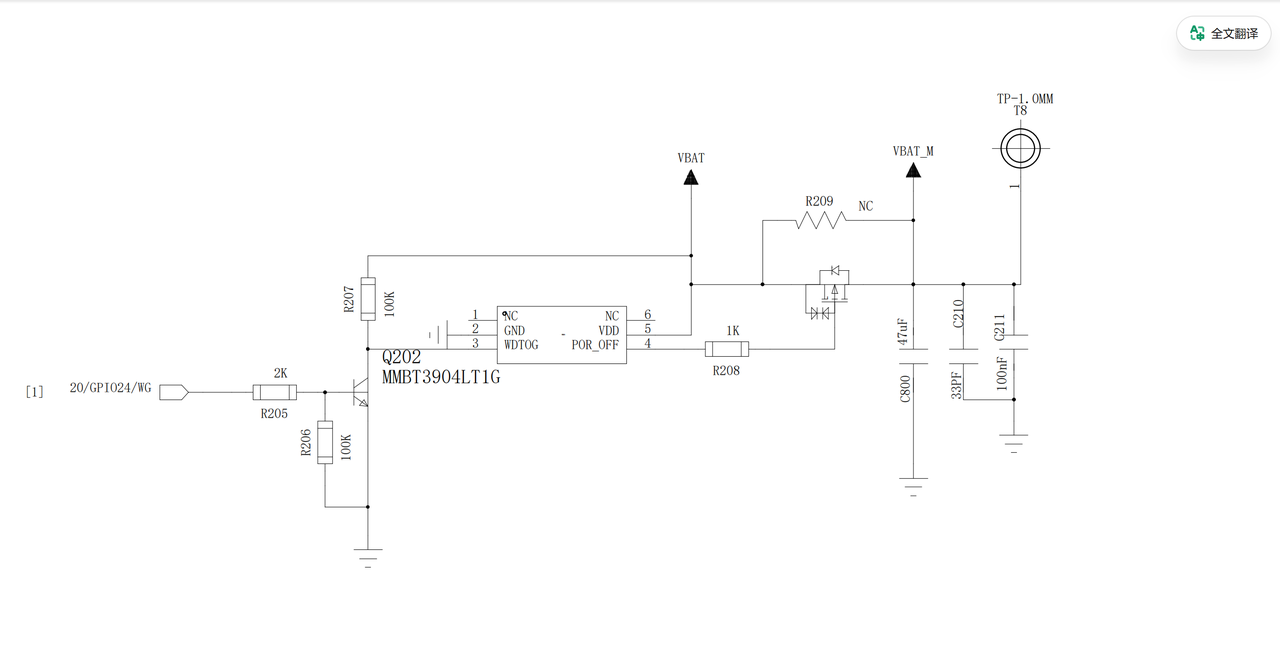

Air8781P工业模组板载合宙自研看门狗芯片Air153C，喂狗信号GPIO24，喂狗超时时长200秒至280S，因VBAT电压不同而不同，详见https://docs.openluat.com/accessory/Air153C/；

相应这部分电路在PCB上的位置如下：

说明！BOT面；

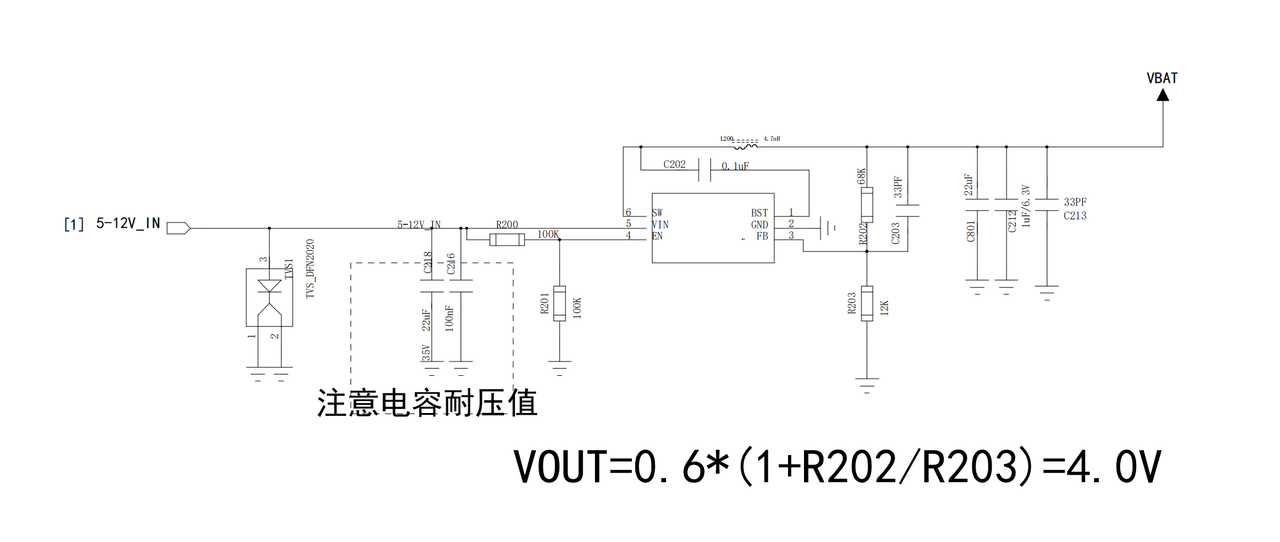

PIN7:VIN，即板载DCDC输入电压，电压输入范围是5V-12V(杰华特JW5357最高输入电压为18V，限制在12V是为了保留一定的余量)；

杰华特降压DCDC芯片JW5357规格书如下；

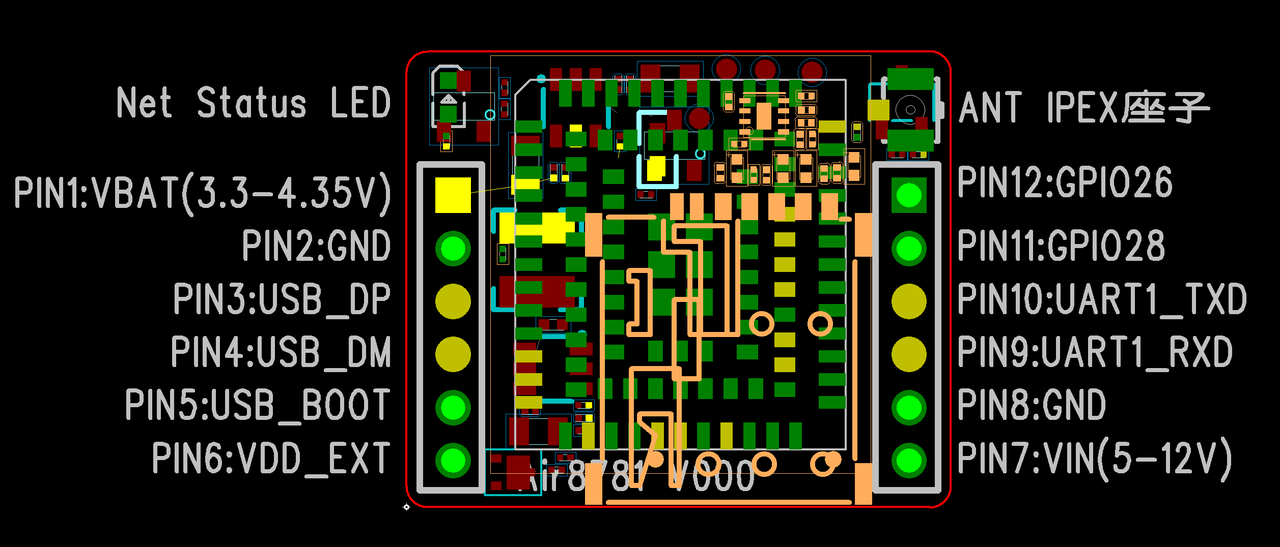

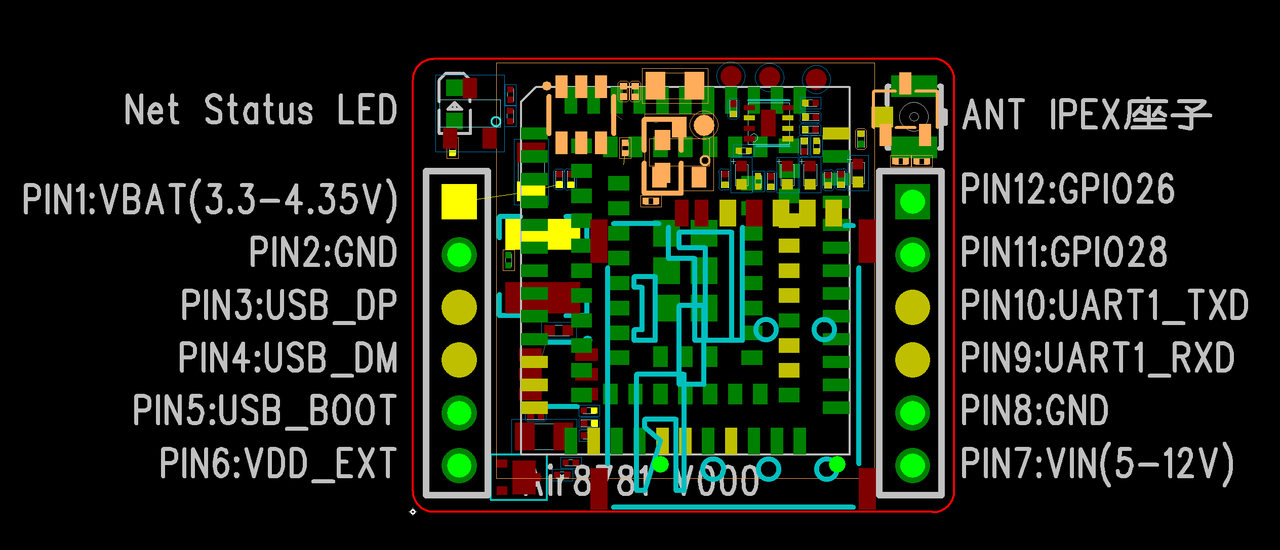

相应这部分电路在PCB上的位置如下：

注意！BOT面；

Air8781P系列工业模组，支持经典的2.54mm间距插针，适合各种类型的产品设计和应用；

PIN1	VBAT(电压3.3V-4.2V/电流1A)	GPIO26,AGPIO,低功耗模式下可保持状态	PIN12
PIN2	GND	GPIO28,AGPIO,低功耗模式下可保持状态	PIN11
PIN3	USB_DP,USB信号,用于下载和调试	UART1_TXD,LPUART,低功耗模式下可唤醒	PIN10
PIN4	USB_DM,USB信号,用于下载和调试	UART1_RXD,LPUART,低功耗模式下可唤醒	PIN9
PIN5	USB_BOOT,USB下载使能信号	GND	PIN8
PIN6	VDD_EXT,用于搭配USB_BOOT使用	VIN(电压5V-12V/电流1A)	PIN7

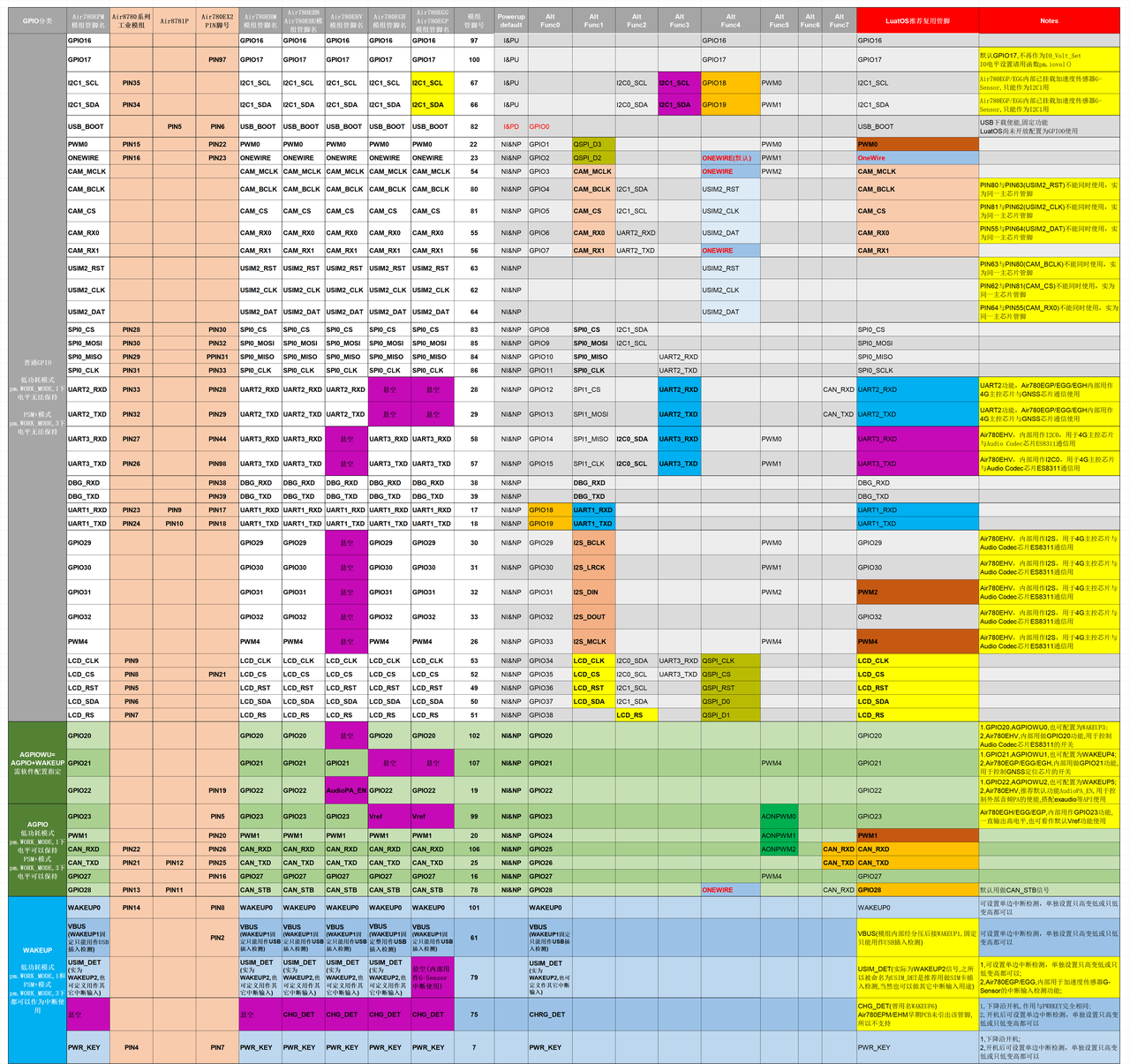

Air8781P系列工业模组GPIO复用表如下；
