1 exs_bl0939-电能计量芯片

作者：蒋骞　|　最后修改：2026-08-21

声明：

严禁带电操作！ 进行任何连接或拆卸前，务必断开电源。

高压危险！ 测试220V时，请确保所有接线可靠，并使用隔离变压器及漏电保护器。

本介绍为技术支持页面，操作人员需具备电气安全知识，否则请勿尝试，操作风险由使用者自行承担

一、概述

exs_bl0939 是上海贝岭 BL0939 双路免校准电能计量芯片的 LuatOS 扩展库。 BL0939 内置 3 路 Σ-Δ ADC，可同时测量 2 路电流和 1 路电压， 能够测量电流、电压有效值、有功功率、有功电能量、快速电流有效值、 相角、温度等参数，适用于单相多功能电能表、智能插座、充电桩等场景。

1.1 主要特性

• 支持 SPI 与 UART 两种通信方式；SPI 模式 1（CPOL=0/CPHA=1）， 最高速率 900KHz，写帧发送 6 字节 {0xA5, Addr, DH, DM, DL, CHECKSUM}， 读帧发送 2 字节 {0x55, Addr} 芯片返回 4 字节数据

• UART 固定波特率 4800bps，N/8/1.5，从模式半双工； 支持"全电参数数据包"模式，一次请求返回 35 字节全部电参量

• 支持 SOP16L（器件地址固定 5）和 SSOP20L（A4~A1 设地址 0~15）两种封装， UART 多芯片带地址通信

• 可读取 A/B 双路电流有效值、电压有效值、快速有效值、 有功功率、电能脉冲计数、相角、内部温度、外部温度

• 支持快速有效值检测（漏电/过流监控）， 刷新周期可选半周波或周波，阈值可配

• 内置温度传感器（内部+外部 VT 引脚），支持温度报警阈值配置

• CF 引脚可复用为电能脉冲输出、温度报警或 A 通道漏电报警

• 具有专利防潜动设计，配合外部硬件可确保无电流时噪声不计入电能

• 支持 SEL 引脚切换 SPI/UART 通信模式（SEL=1 为 SPI，SEL=0 为 UART）

1.2 注意事项

• 扩展库返回的是芯片寄存器原始值，转换为实际电压、电流、功率 需要外部互感器和分压电阻参数，Demo 中提供示例换算方法

• 校准系数需在实际硬件上标定后填入 config.calibration， 否则计量精度由芯片出厂参数决定（出厂增益误差小于 1%）

• 快速有效值阈值需根据实际电流互感器变比和额定电流标定后确定

• BL0939 的 UART 波特率固定为 4800bps，不可通过软件修改

• 硬件中断引脚（ZX/I_leak/CF）为芯片直接输出，不在本库统一封装， 需要中断功能的用户可通过 GPIO 监听或轮询状态实现

• BL0939 的 SPI 不支持片选（CS）， setup 中的 cs 参数仅为 LuatOS spi.deviceSetup 所需占位 GPIO， 该 GPIO 不接 BL0939

• UART 通信模式下，若字节间隔超过 18.5ms，UART 接口自动复位； RX 管脚低电平超过 6.65ms 后拉高也会复位 UART 模块

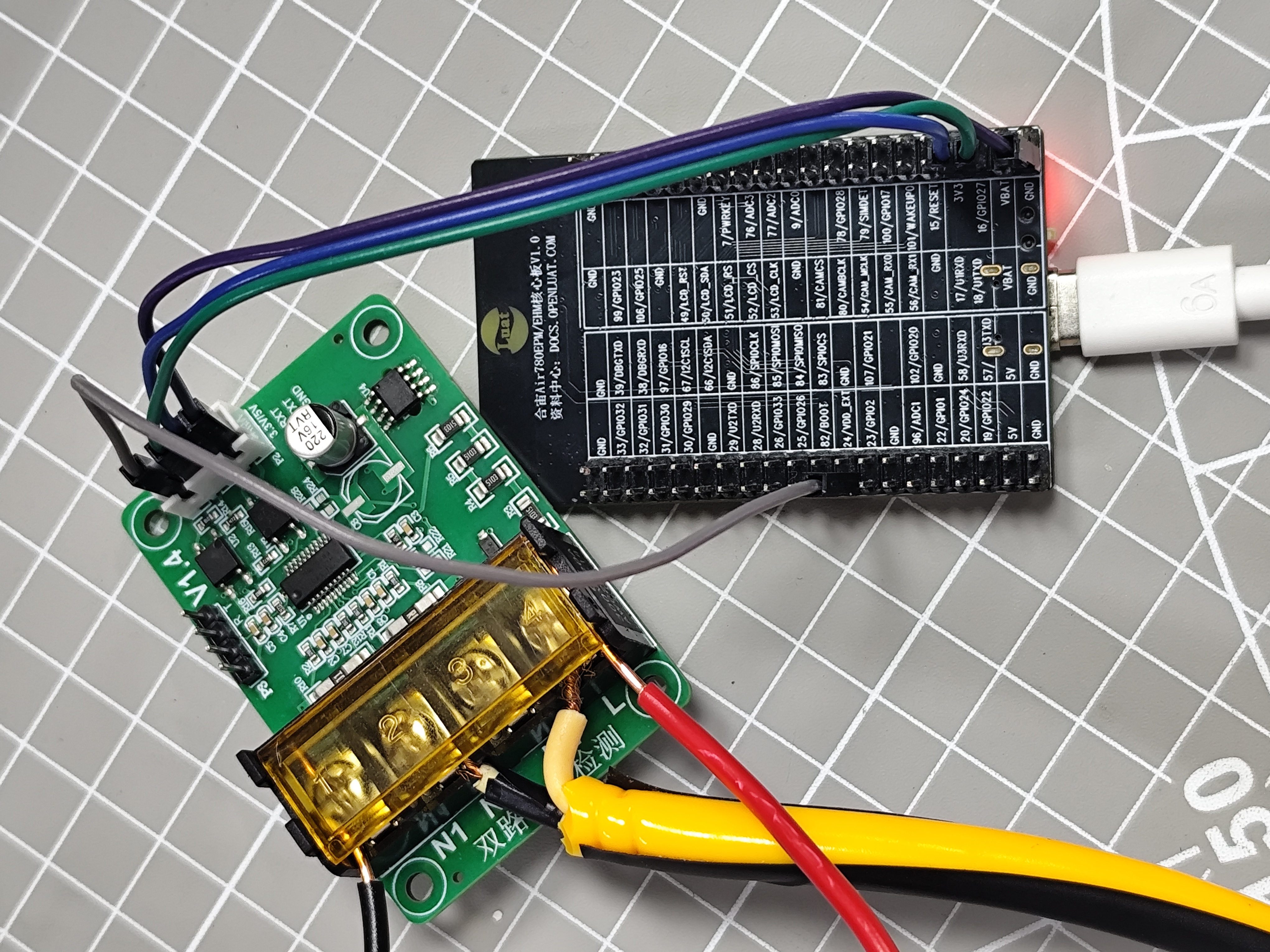

1.3 硬件连接

SPI 模式接线（SEL 接高电平）

Air780EPM/ADC 模块          BL0939(SSOP20L/SOP16L)
    SPI0_SCK  --------------> SCLK  (SPI 时钟)
    SPI0_MOSI --------------> RX/SDI (SPI 数据输入)
    SPI0_MISO <-------------- TX/SDO (SPI 数据输出，需外部上拉电阻)
    GPIO28    --------------> SEL   (接高电平选择 SPI 模式)
    3.3V      --------------> VDD   (数字电源)
    GND       --------------> GND   (地)

    IP1/IN1   <------------ 电流 A 通道采样（差分输入 ±50mV）
    IP2/IN2   <------------ 电流 B 通道采样（差分输入 ±50mV）
    VP        <------------ 电压采样（差分输入 ±100mV）

UART 模式接线（SEL 接低电平或悬空）

Air780EPM/ADC 模块          BL0939(SSOP20L/SOP16L)
    UART1_TX  --------------> RX/SDI (UART 接收)
    UART1_RX  <-------------- TX/SDO (UART 发送，需外部上拉电阻)
    GPIO28    --------------> SEL   (接低电平选择 UART 模式)
    3.3V      --------------> VDD
    GND       --------------> GND

    SSOP20L 多芯片：A4~A1 接 VDD/GND 设器件地址 0~15
    SOP16L 固定地址：器件地址为 5

1.4 加载方式

-- 扩展库需要 require 加载后才能调用
local exs_bl0939 = require "exs_bl0939"

---

二、核心示例

2.1 场景一：SPI 模式读取双路电能数据

-- 本示例演示在 Air780EPM 上使用 SPI 初始化 BL0939 并循环读取双路数据
local exs_bl0939 = require "exs_bl0939"

-- 电压/电流转换系数，需根据实际互感器参数计算
local voltage_ratio = 1000  -- 分压比，例如 1000:1
local current_ratio = 1000  -- 电流互感器变比，例如 1000:1

-- 初始化 BL0939，使用 SPI0，SEL 接 GPIO28
local function init_func()
    local result = exs_bl0939.setup({
        mode = "spi",
        spi_id = 0,
        cs = 20,
        sel_pin = 28,
        ac_freq = 50,
        rms_update = 400,
        fast_rms_threshold = 0x7FFF
    })
    if not result then
        log.error("bl0939", "初始化失败")
        return false
    end
    log.info("bl0939", "初始化成功，版本:", exs_bl0939.version())
    return true
end

-- 读取并打印数据
local function read_func()
    local data = exs_bl0939.get_data()
    if not data then
        log.error("bl0939", "读取失败")
        return
    end
    log.info("bl0939", string.format("电压=%.2fV 温度=%.1f°C",
        data.v_rms / voltage_ratio, data.temp))
    log.info("bl0939", string.format("A路 电流=%.3fA 有功=%.2fW 相角=%.1f°",
        data.ia_rms / current_ratio,
        data.a_watt / voltage_ratio / current_ratio,
        data.a_angle))
    log.info("bl0939", string.format("B路 电流=%.3fA 有功=%.2fW 相角=%.1f°",
        data.ib_rms / current_ratio,
        data.b_watt / voltage_ratio / current_ratio,
        data.b_angle))
end

-- 演示任务
local function demo_task_func()
    sys.wait(100)        -- 等待系统稳定，100ms
    if not init_func() then return end
    for i = 1, 10 do
        read_func()
        sys.wait(1000)   -- 每隔 1 秒读取一次
    end
    exs_bl0939.close()
end
sys.taskInit(demo_task_func)

2.2 场景二：UART 模式初始化（SOP16L 固定地址 5）

-- 本示例演示使用 UART 与 BL0939 通信，接线见 1.3 节
local exs_bl0939 = require "exs_bl0939"

local function init_func()
    local result = exs_bl0939.setup({
        mode = "uart",
        uart_id = 1,
        addr = 5,
        sel_pin = 28
    })
    if not result then
        log.error("bl0939", "UART 初始化失败")
        return false
    end
    log.info("bl0939", "UART 初始化成功")
    return true
end

local function read_task_func()
    sys.wait(100)        -- 等待系统稳定，100ms
    if not init_func() then return end
    local data = exs_bl0939.get_data()
    if data then
        log.info("bl0939", "读取成功，电压原始值=", data.v_rms)
    end
    exs_bl0939.close()
end
sys.taskInit(read_task_func)

---

三、常量解释

扩展库常量，顾名思义是由 exs_bl0939 扩展库中定义的、不可重新赋值或修改的固定值， 在脚本代码中不需要声明，可直接调用；

每个常量对应的常量取值仅做日志打印时查询使用，不要将这个常量取值用做具体的 业务逻辑判断，因为扩展库可能会变更每个常量对应的常量取值；

如果用做具体的业务逻辑判断，一旦常量取值发生改变，业务逻辑就会出错；

3.1 exs_bl0939.CF_FUNC_ENERGY

常量含义：CF 引脚输出电能脉冲（默认），由 MODE[11] 选择 A/B 通道
数据类型：string
注意事项：默认功能，CF 输出对应通道的有功电能脉冲
示例代码：log.info("bl0939", exs_bl0939.CF_FUNC_ENERGY)

3.2 exs_bl0939.CF_FUNC_TEMP_ALERT

常量含义：CF 引脚输出外部温度报警信号
数据类型：string
注意事项：需配合 temp_alert_th 设置报警阈值；当 TPS2 大于等于阈值时 CF 输出高电平
示例代码：log.info("bl0939", exs_bl0939.CF_FUNC_TEMP_ALERT)

3.3 exs_bl0939.CF_FUNC_LEAKAGE_ALERT

常量含义：CF 引脚输出 A 通道漏电/过流报警信号
数据类型：string
注意事项：A 通道报警需占用 CF 引脚；B 通道报警直接由 I_leak 引脚输出，无需占用 CF
示例代码：log.info("bl0939", exs_bl0939.CF_FUNC_LEAKAGE_ALERT)

3.4 exs_bl0939.AC_FREQ_50HZ

常量含义：交流电频率选择 50Hz（默认），适合国内电网
数据类型：number
注意事项：影响快速有效值刷新周期和相角计算
示例代码：log.info("bl0939", exs_bl0939.AC_FREQ_50HZ)

3.5 exs_bl0939.AC_FREQ_60HZ

常量含义：交流电频率选择 60Hz，适合海外电网
数据类型：number
注意事项：50Hz 周波 20ms，60Hz 周波 16.67ms，影响快速 RMS 响应时间
示例代码：log.info("bl0939", exs_bl0939.AC_FREQ_60HZ)

3.6 exs_bl0939.RMS_UPDATE_400

常量含义：有效值寄存器刷新间隔 400ms（默认），响应较快
数据类型：number
注意事项：400ms 刷新一次 IA/IB_RMS 和 V_RMS 寄存器
示例代码：log.info("bl0939", exs_bl0939.RMS_UPDATE_400)

3.7 exs_bl0939.RMS_UPDATE_800

常量含义：有效值寄存器刷新间隔 800ms，数据更平滑
数据类型：number
注意事项：800ms 刷新一次，适合平稳负载场景，减少跳动
示例代码：log.info("bl0939", exs_bl0939.RMS_UPDATE_800)

3.8 exs_bl0939.FAST_RMS_CYCLE_FULL

常量含义：快速有效值按周波刷新（默认），响应时间最长 40ms（50Hz）
数据类型：string
注意事项：周波刷新数据较稳定，适合常规漏电/过流监控
示例代码：log.info("bl0939", exs_bl0939.FAST_RMS_CYCLE_FULL)

3.9 exs_bl0939.FAST_RMS_CYCLE_HALF

常量含义：快速有效值按半周波刷新，响应时间最长 20ms（50Hz）
数据类型：string
注意事项：半周波刷新响应更快但数据跳动较大，适合快速过流保护
示例代码：log.info("bl0939", exs_bl0939.FAST_RMS_CYCLE_HALF)

---

四、函数详解

4.1 初始化

4.1.1 exs_bl0939.setup(config)

功能

初始化 BL0939 传感器，配置通信接口、SEL 模式切换、交流频率、 RMS 刷新间隔、快速有效值、CF 输出功能等参数， 并写入写保护解锁和基本配置寄存器。

⚠️ 协程限制：必须在 sys.taskInit 创建的协程中调用 原因：初始化过程需要等待芯片稳定并写入寄存器，内部使用 sys.wait 让步 最长等待：约 200ms

参数

config

参数含义：配置参数表
数据类型：table
取值范围：
{
    参数含义：通信方式
    数据类型：string
    取值范围："spi"（SPI 模式，推荐，速率快）
             "uart"（UART 模式，固定 4800bps，支持多片地址）
    是否必选：否
    注意事项：默认 "spi"；SPI 速率快适合高频轮询，
             UART 布线简单仅需两根线且支持隔离通信
    参数示例："spi"
    config.mode ,

    参数含义：SEL 引脚 GPIO 编号（接 BL0939 SEL，切换 SPI/UART 模式）
    数据类型：number
    取值范围：模块可用 GPIO 编号
    是否必选：是
    注意事项：SEL=1 进入 SPI 模式，SEL=0 进入 UART 模式；
             BL0939 内部下拉，悬空默认为 UART
    参数示例：28
    config.sel_pin ,

    参数含义：SPI 总线 id
    数据类型：number
    取值范围：0 / 1，具体取决于模块硬件 SPI 支持
    是否必选：否
    注意事项：仅在 mode="spi" 时生效；不传时使用默认 SPI 总线
    参数示例：0
    config.spi_id ,

    参数含义：SPI 片选 GPIO 引脚编号（占位，不接 BL0939）
    数据类型：number
    取值范围：模块可用 GPIO 编号
    是否必选：否
    注意事项：仅在 mode="spi" 时生效；BL0939 SPI 不支持片选，
             此 GPIO 仅为 spi.deviceSetup 所需参数，不接 BL0939
    参数示例：20
    config.cs ,

    参数含义：UART 总线 id
    数据类型：number
    取值范围：0 / 1 / 2，具体取决于模块 UART 支持
    是否必选：否
    注意事项：仅在 mode="uart" 时生效；波特率固定 4800bps 不可改
    参数示例：1
    config.uart_id ,

    参数含义：UART 器件地址（A4~A1 引脚决定）
    数据类型：number
    取值范围：0 ~ 15
    是否必选：否
    注意事项：仅在 mode="uart" 时生效；SOP16L 封装固定为 5；
             SSOP20L 由 A4A3A2A1 引脚电平决定，0000~1111 对应 0~15；
             不传时使用默认值 5
    参数示例：5
    config.addr ,

    参数含义：交流电频率选择
    数据类型：number
    取值范围：50（50Hz，国内电网，默认）
             60（60Hz，海外电网）
    是否必选：否
    注意事项：影响快速有效值刷新周期和相角计算；
             50Hz 周波 20ms，60Hz 周波 16.67ms
    参数示例：50
    config.ac_freq ,

    参数含义：有效值寄存器刷新间隔
    数据类型：number
    取值范围：400（400ms，默认，响应较快）
             800（800ms，数据更平滑）
    是否必选：否
    注意事项：刷新间隔影响 IA/IB_RMS 和 V_RMS 的更新速度；
             平稳负载选 800ms，需要快速响应选 400ms
    参数示例：400
    config.rms_update ,

    参数含义：快速有效值阈值（漏电/过流报警阈值）
    数据类型：number
    取值范围：0 ~ 32767，即 0x0000 ~ 0x7FFF
    是否必选：否
    注意事项：取 FAST_RMS 寄存器 Bit[23:9] 与阈值比较，
             大于等于阈值时报警引脚输出高电平；
             阈值需根据实际电流互感器变比和额定电流标定后确定；
             不传时使用默认 0x7FFF（最大值，不报警）
    参数示例：32767
    config.fast_rms_threshold ,

    参数含义：快速有效值刷新周期
    数据类型：string
    取值范围："full"（周波，默认，响应最长 40ms@50Hz，数据稳定）
             "half"（半周波，响应最长 20ms@50Hz，跳动较大）
    是否必选：否
    注意事项：半周波适合快速过流保护，周波适合常规漏电监控
    参数示例："full"
    config.fast_rms_cycle ,

    参数含义：CF 引脚输出功能选择
    数据类型：string
    取值范围："energy"（电能脉冲，默认，MODE[11] 选 A/B 通道）
             "temp_alert"（外部温度报警，CF 复用为温度报警输出）
             "leakage_alert"（A 通道漏电/过流报警，CF 复用为报警输出）
    是否必选：否
    注意事项：B 通道漏电报警直接由 I_leak 引脚输出，不占用 CF；
             选 temp_alert 需配合 temp_alert_th 设置阈值
    参数示例："energy"
    config.cf_func ,

    参数含义：外部温度报警阈值
    数据类型：number
    取值范围：0 ~ 1023，即 0x000 ~ 0x3FF
    是否必选：否
    注意事项：仅在 cf_func="temp_alert" 时有意义；
             TPS2 寄存器值大于等于阈值时 CF 输出高电平报警；
             不传时使用默认 0x3FF（不报警）
    参数示例：1023
    config.temp_alert_th ,

    参数含义：校准系数表
    数据类型：table
    取值范围：{ {addr, value}, ... } 形式的数组，
             addr 为寄存器地址，value 为写入值
    是否必选：否
    注意事项：仅在需要现场校准时传入；未传入时使用芯片出厂参数；
             校准系数必须由标准源标定后得出，不能随意填写
    参数示例：{ {0x13, 0x10}, {0x15, 0x20} }
    config.calibration
}
是否必选：是
参数示例：
    -- SPI 模式：SEL 接 GPIO28
    exs_bl0939.setup({
        mode = "spi",
        spi_id = 0,
        cs = 20,
        sel_pin = 28,
        ac_freq = 50
    })

    -- UART 模式：SOP16L 固定地址 5
    exs_bl0939.setup({
        mode = "uart",
        uart_id = 1,
        addr = 5,
        sel_pin = 28
    })

返回值

local result = exs_bl0939.setup(config)

result

含义说明：初始化是否成功
数据类型：boolean
取值范围：true（成功），false（失败）
注意事项：失败时请检查接线、SEL 电平、通信参数和供电
返回示例：true

示例

local exs_bl0939 = require "exs_bl0939"
local result = exs_bl0939.setup({
    mode = "spi",
    spi_id = 0,
    cs = 20,
    sel_pin = 28
})
if not result then
    log.error("bl0939", "初始化失败")
    return
end
log.info("bl0939", "初始化成功")

---

4.2 数据读取

4.2.1 exs_bl0939.get_data()

功能

读取 BL0939 全部测量数据，包括 A/B 双路电流有效值、电压有效值、 快速有效值、有功功率、电能脉冲计数、相角、温度等。 UART 模式优先使用全电参数数据包（35 字节一次返回），SPI 模式逐寄存器读取。

⚠️ 协程限制：必须在 sys.taskInit 创建的协程中调用 原因：SPI/UART 读取需要多帧通信，内部使用 sys.wait 让步 最长等待：UART 数据包约 150ms，SPI 逐寄存器约 200ms

参数

无

返回值

local data = exs_bl0939.get_data()

data

含义说明：传感器测量数据
数据类型：table 或 nil
取值范围：
    data.ia_rms       - A 通道电流有效值原始值，24-bit 无符号整数
    data.ib_rms       - B 通道电流有效值原始值，24-bit 无符号整数
    data.v_rms        - 电压有效值原始值，24-bit 无符号整数
    data.ia_fast_rms  - A 通道快速有效值原始值，24-bit 无符号整数
    data.ib_fast_rms  - B 通道快速有效值原始值，24-bit 无符号整数
    data.a_watt       - A 通道有功功率原始值，24-bit 有符号整数
    data.b_watt       - B 通道有功功率原始值，24-bit 有符号整数
    data.cfa_cnt      - A 通道电能脉冲计数原始值，24-bit 无符号整数
    data.cfb_cnt      - B 通道电能脉冲计数原始值，24-bit 无符号整数
    data.a_angle      - A 通道相角，单位 °，范围 -180.0 ~ 180.0
    data.b_angle      - B 通道相角，单位 °，范围 -180.0 ~ 180.0
    data.tps1         - 内部温度寄存器原始值，10-bit 无符号整数
    data.tps2         - 外部温度寄存器原始值，10-bit 无符号整数
    data.temp         - 内部温度换算值，单位 °C
注意事项：原始值需根据外部采样电路参数换算为实际物理量；
          有功功率为有符号数，正值表示正功（用电），负值表示负功（发电）；
          电能脉冲计数为代数和累积，正功加负功减
返回示例：{ia_rms=123456, ib_rms=7890, v_rms=234567, temp=35.5, a_watt=250}

示例

local exs_bl0939 = require "exs_bl0939"
local data = exs_bl0939.get_data()
if data then
    log.info("bl0939", string.format("温度=%.1f°C", data.temp))
    log.info("bl0939", string.format("A路电流原始值=%d 有功=%d", data.ia_rms, data.a_watt))
    log.info("bl0939", string.format("B路电流原始值=%d 有功=%d", data.ib_rms, data.b_watt))
end

---

4.3 参数配置

4.3.1 exs_bl0939.reset()

功能

对 BL0939 执行软复位，写入 0x5A5A5A 到 SOFT_RESET 寄存器， 复位用户区寄存器为默认值。复位后需重新调用 setup 才能继续读取数据。

⚠️ 协程限制：必须在 sys.taskInit 创建的协程中调用 原因：复位后需要等待芯片恢复，内部使用 sys.wait 让步 最长等待：约 100ms

参数

无

返回值

local result = exs_bl0939.reset()

result

含义说明：复位是否成功
数据类型：boolean
取值范围：true（成功），false（失败）
返回示例：true

示例

exs_bl0939.reset()  -- 复位用户区寄存器
-- 复位后需重新调用 setup
exs_bl0939.setup({mode = "spi", spi_id = 0, cs = 20, sel_pin = 28})

---

4.4 资源释放

4.4.1 exs_bl0939.close()

功能

释放 SPI/UART 总线和 GPIO 资源，关闭 BL0939 扩展库。

参数

无

返回值

local result = exs_bl0939.close()

result

含义说明：是否成功释放资源
数据类型：boolean
取值范围：true（成功），false（失败）
返回示例：true

示例

exs_bl0939.close()

---

4.5 版本信息

4.5.1 exs_bl0939.version()

功能

获取扩展库版本号。

参数

无

返回值

local version = exs_bl0939.version()

version

含义说明：扩展库版本号
数据类型：string
取值范围：版本号字符串，格式为 yyyymmddhhmm
返回示例：202608200000

示例

log.info("bl0939", "版本:", exs_bl0939.version())

---

五、版本更新说明

版本号：202608200000

1. 更新时间：2026-08-20

2. 更新内容：

   • 初版实现

---

六、产品支持说明

所有支持 LuatOS 二次开发的模块，具体可以查看选型手册。
