合宙标准配件 AirLCD_1010 使用说明
作者：沈园园 | 最后修改：2026-02-25
一 、硬件资料
1.1 简要说明
AirLCD_1010 是合宙推出的一款SPI接口，3.5寸屏，480*320 的LCD配件板，其中：
1. 显示屏的驱动IC是：ST7796；
2. 触摸部分：I2C接口+触摸中断INT信号，5点电容触摸；
3.11个插针管脚：LCD_CLK LCD_SDA LCD_RST LCD_RS LCD_CS BKL I2C_SCL I2C_SDA INT VCC GND；
- INT为触摸中断信号；
- BKL：背光控制管脚，默认高电平，背光常亮；低电平时背光熄灭；
- VCC：2.8V-3.3V；
4. 适用于Air780EHM/EHV/EGH/Air8000系列；

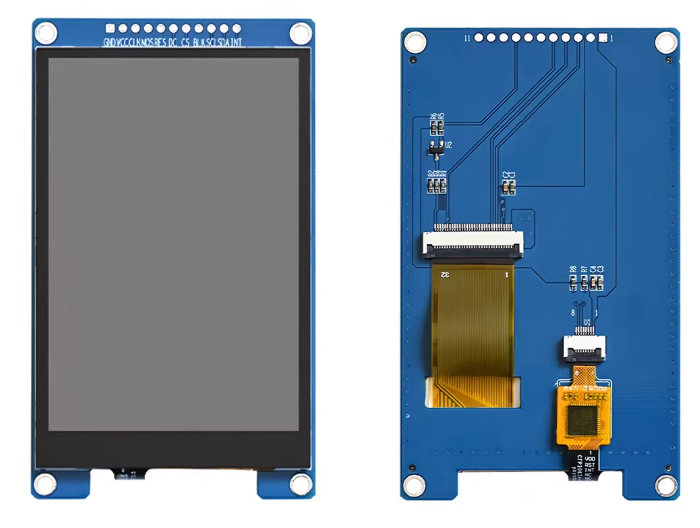

1.2 产品图片
1.3 引脚说明
| 引脚序号 | 引脚名称 | 功能说明 |
|---|---|---|
| 1 | GND | 电源地脚 |
| 2 | VCC | 电源正 3.3V |
| 3 | CLK/LCD_CLK | 显示部分 SPI 时钟线 |
| 4 | MOS/ LCD_SDA | 显示部分 SPI 数据线 |
| 5 | RES/LCD_RST | 显示屏驱动芯片复位管脚，低电平复位 |
| 6 | DC/LCD_RS | 显示屏 SPI 数据、指令选择选择脚 |
| 7 | CS/LCD_CS | 显示屏屏幕芯片片选信号，低电平有效 |
| 8 | BLK | 背光控制开关，默认背光打开；低电平关闭背光 |
| 9 | SCL/I2C_SCL | 触摸部分 IIC 通信时钟 |
| 10 | SDA/I2C_SDA | 触摸部分 IIC 通信数据线 |
| 11 | INT | 触摸中断信号 |
二、软件资料
2. Air780EPM/EHM核心板+AirLCD_1010 教程；
3. Air780EHV核心板+AirLCD_1010 教程；
4. Air780EGH核心板+AirLCD_1010 教程；
