合宙标准配件 AirLCD_1100 使用说明
作者：王棚嶙 | 最后修改：2026-05-27
一、硬件资料
1.1 简要说明
AirLCD_1100 是合宙推出的一款RGB接口，带触摸，10.1寸屏，1024*600分辨率的 的LCD大屏，其中：
1. 驱动IC：显示屏的驱动IC是：JD9165BA，触摸面板的驱动IC是：GT911；
2. 适用于Air8101系列，1601系列模组；
3. 亮度：500 cd/m²；
4. 工作温度：-20℃ ~ +70℃；
5. 存储温度：-30℃ ~ +80℃；
1.2 产品图片

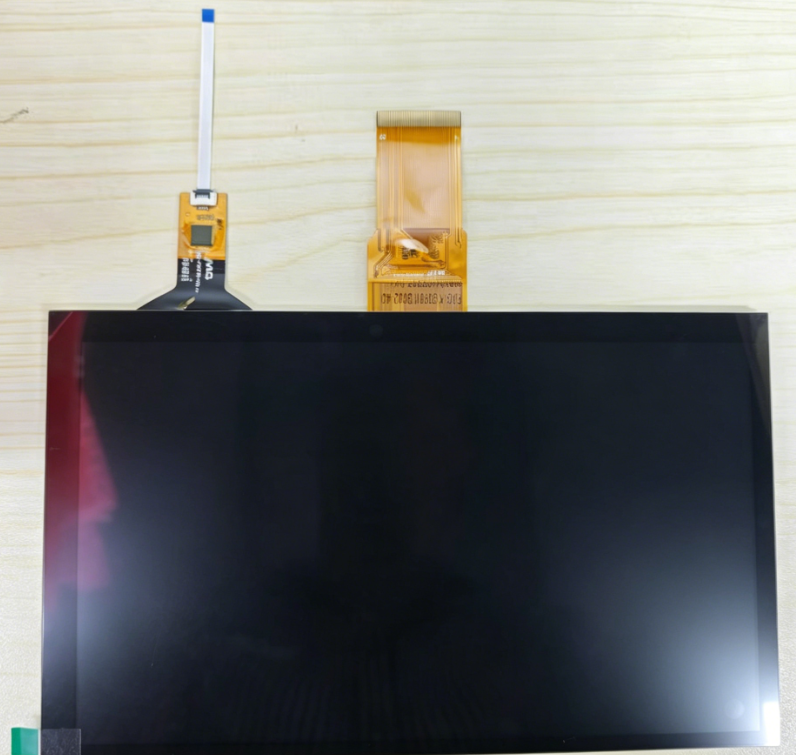

显示图：
1.3 产品外观数据
1.4 配件引脚说明
| 引脚名称 | 引脚说明 | 备注 |
|---|---|---|
| LEDA | 背光LED正极（电源阳极） | 引脚1/2，并联供电，为背光LED提供电源输入。 |
| LEDK | 背光LED负极（电源阴极） | 引脚3/4，并联接地，为背光LED提供回路。 |
| GND | 系统地 / 接地 | 电路零电位参考点，用于稳定电压、消除静电或电磁干扰。 |
| VCC | 数字电路电源（3.3V） | 为模组数字逻辑电路供电，典型工作电压3.3V。 |
| VCOM | 公共电压信号 | LCD显示参考电压，需根据实际使用微调以优化串扰、对比度等画质。 |
| MODE | 同步模式选择信号 | 用于选择HV同步模式或DE数据使能模式。 |
| DE | 数据使能信号 | 高电平有效，表示RGB数据线上的数据为有效显示内容；低电平时忽略数据。 |
| HS | 行同步信号 | 表示一行像素数据传输结束，触发下一行数据的开始。 |
| VS | 场同步信号 | 表示一帧图像数据传输结束，触发下一帧数据的开始。 |
| B0~B7 | 蓝色数据信号（0-7位） | 传输蓝色分量数据，8位数据线可表示256级蓝色亮度（0-255）。 |
| G0~G7 | 绿色数据信号（0-7位） | 传输绿色分量数据，8位数据线可表示256级绿色亮度。 |
| R0~R7 | 红色数据信号（0-7位） | 传输红色分量数据，8位数据线可表示256级红色亮度。 |
| DCLK | 像素时钟信号 | 同步RGB数据传输，每个时钟周期传输一个像素点的数据，确保数据按顺序写入。 |
| SHLR | 画面左右翻转控制信号 | 高/低电平切换，实现画面水平镜像显示。 |
| UPDN | 画面上下翻转控制信号 | 高/低电平切换，实现画面垂直镜像显示。 |
| VGH | 栅极高电平驱动信号 | LCD行驱动高电压，典型值约18.5V。 |
| VGL | 栅极低电平驱动信号 | LCD行驱动低电压，典型值约-8.2V。 |
| AVDD | 模拟电路电源 | 为LCD模拟驱动电路供电，典型工作电压约9.6V。 |
| RESET | 全局复位信号 | 低电平有效，复位LCD控制器和电路到初始状态。 |
| DITHB | 色彩抖动功能控制信号 | 开启/关闭色彩抖动补偿，优化低色深下的显示效果。 |
| NC | 空脚（未使用） | 悬空引脚，禁止接线。 |
| TP_RST | 触摸屏复位信号 | 低电平时复位触摸屏控制器。 |
| VDD | 触摸电源 | 触摸屏核心供电，典型工作电压3.3V。 |
| GND | 触摸接口地线 | 触摸屏的电源地参考。 |
| TP_INT | 触摸中断信号 | 触摸事件发生时触发中断，通知主控处理。 |
| TP_SDA | 触摸屏I²C数据线 | 双向传输触摸坐标等数据。 |
| TP_SCL | 触摸屏I²C时钟线 | 同步触摸屏与主控的I²C通信。 |
1.5 规格书
AirLCD_1100 规格书；
二、软件资料
暂时未有相关教程，后续会更新。
三、购买链接
欢迎前往 合宙官方淘宝店-AirLCD_1100 购买；
