SPI0/SPI1通用总线

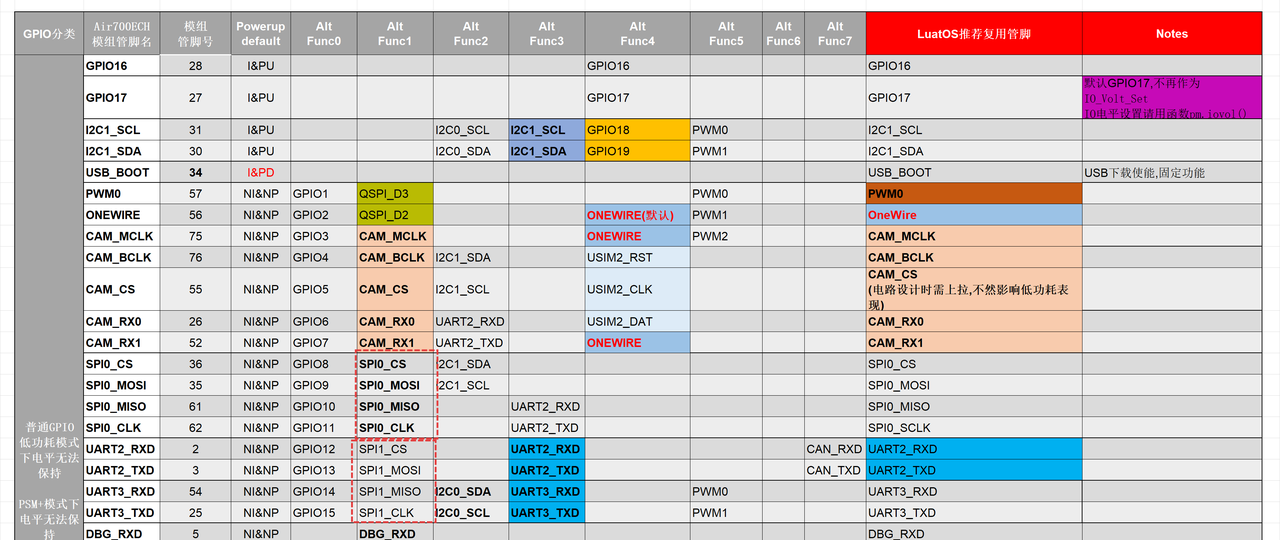

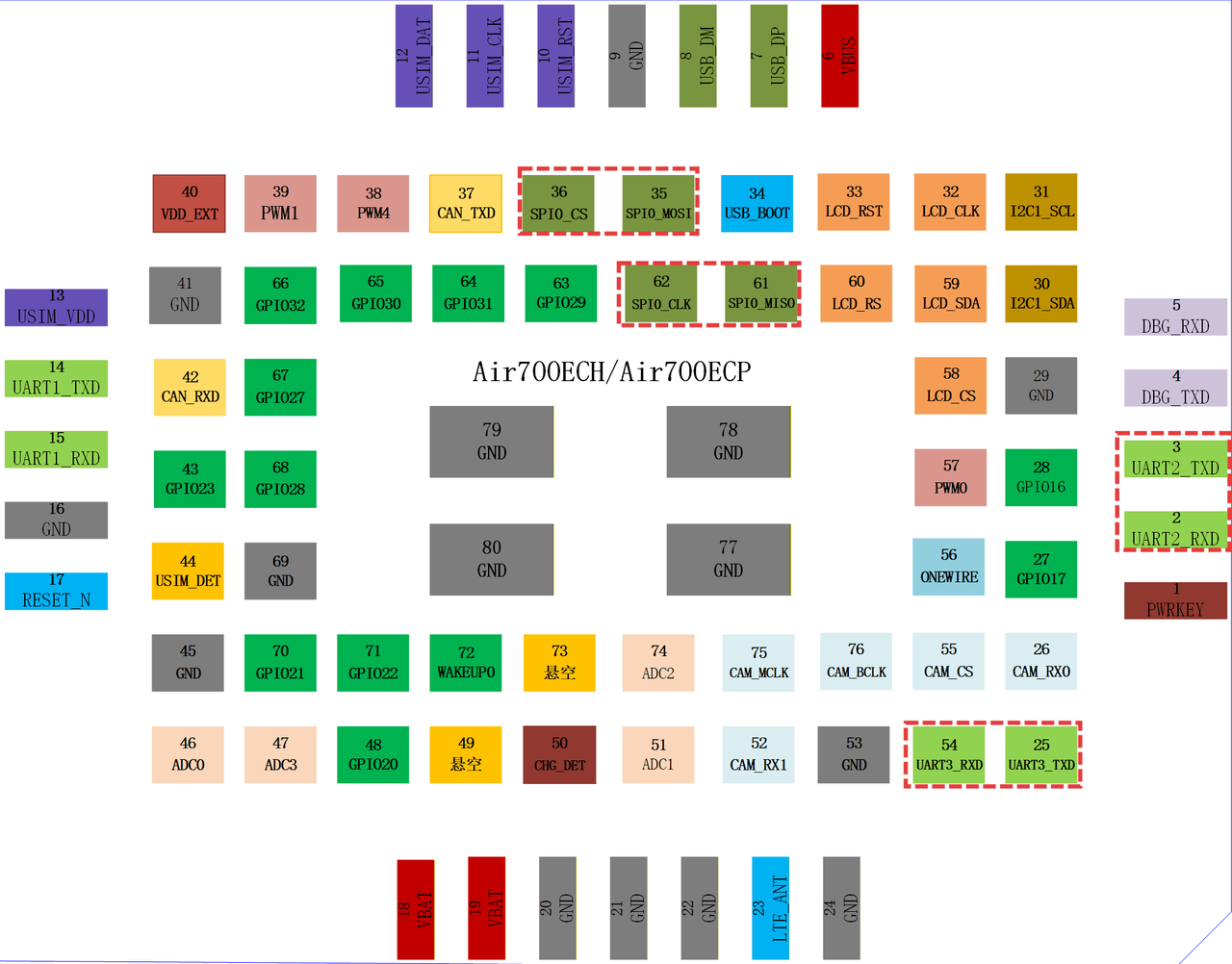

1、Air700ECP/Air700ECH模组共支持2路通用SPI总线，其中PIN35/36/61/62为默认的SPI0，PIN2/3/25/54为可以复用的SPI1(PIN2/3默认功能为UART2，PIN25/54默认功能是UART3)；

2、理论上，SPI总线可以通过不同的片选CS外挂多个不同的外设，但对不同片选下的外设要求是通信速率必须相同，不能低速率和高速率的外设挂载在同一个SPI总线下；

3、除了SPI总线外，LuatOS也支持GPIO模拟SPI，但只适用于速率超低(低于100Kbps)的外设，在设计投板前，您需要使用合宙的开发板做好充分的测试评估后再进行实际的原理图和PCB设计；

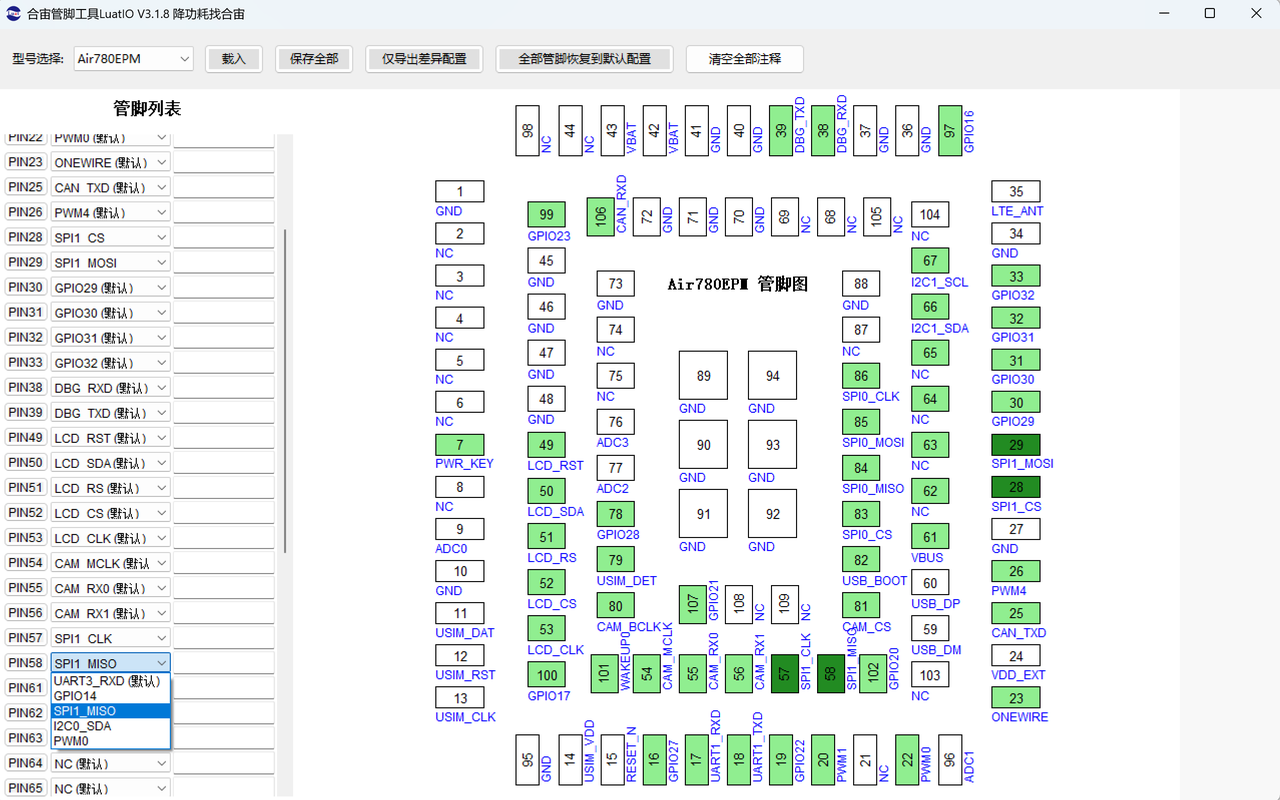

4、在使用SPI功能之前，都需要先使用LuatIO工具生成pins配置json文件，也就是对IO的初始化功能配置；

关于LuatIO功能的介绍，详见：LuatIO初始化配置工具 - common@air780epm - 合宙模组资料中心；

5、SPI总线可以支持多种外设，比如以太网控制芯片CH390H、SPI Nor Flash、SPI NAND Flash、SPI TF卡(MicroSD卡)等，以及合宙基于SPI总线自研推出的AirLink通信协议，这些内容将在下面的小章节里逐一介绍；

1，SPI以太网应用

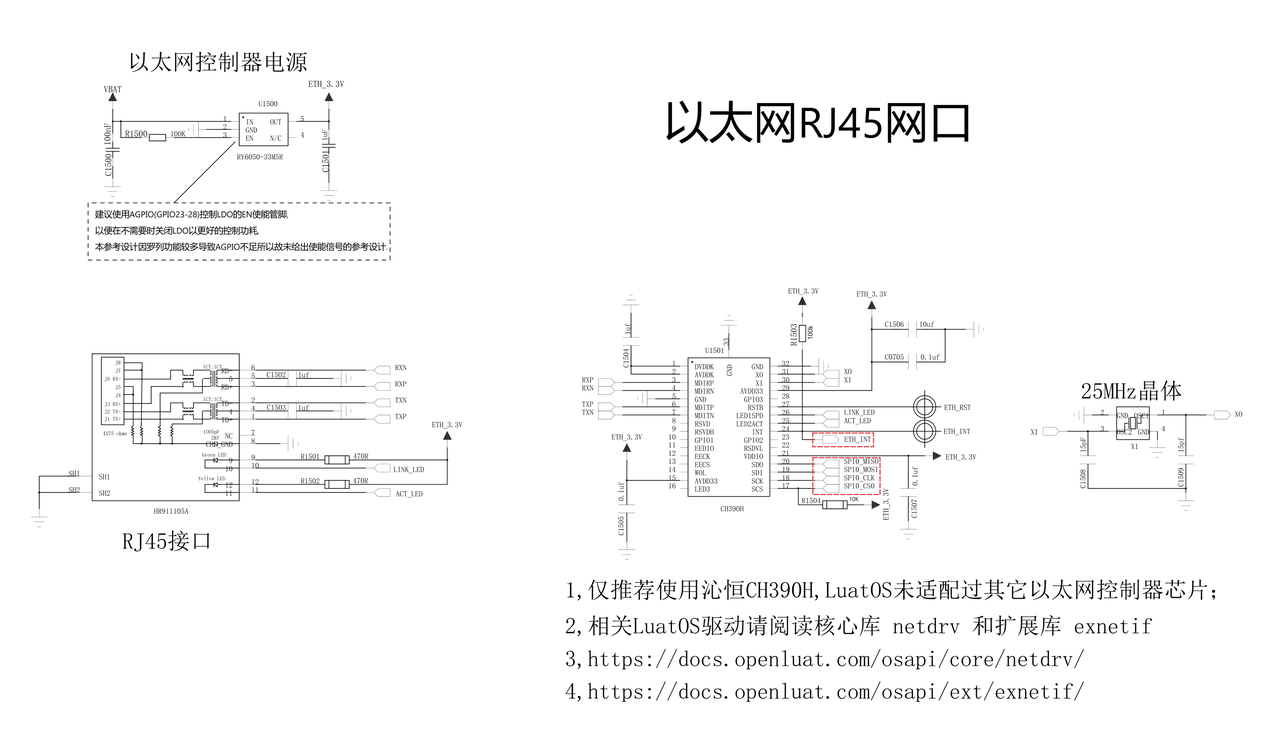

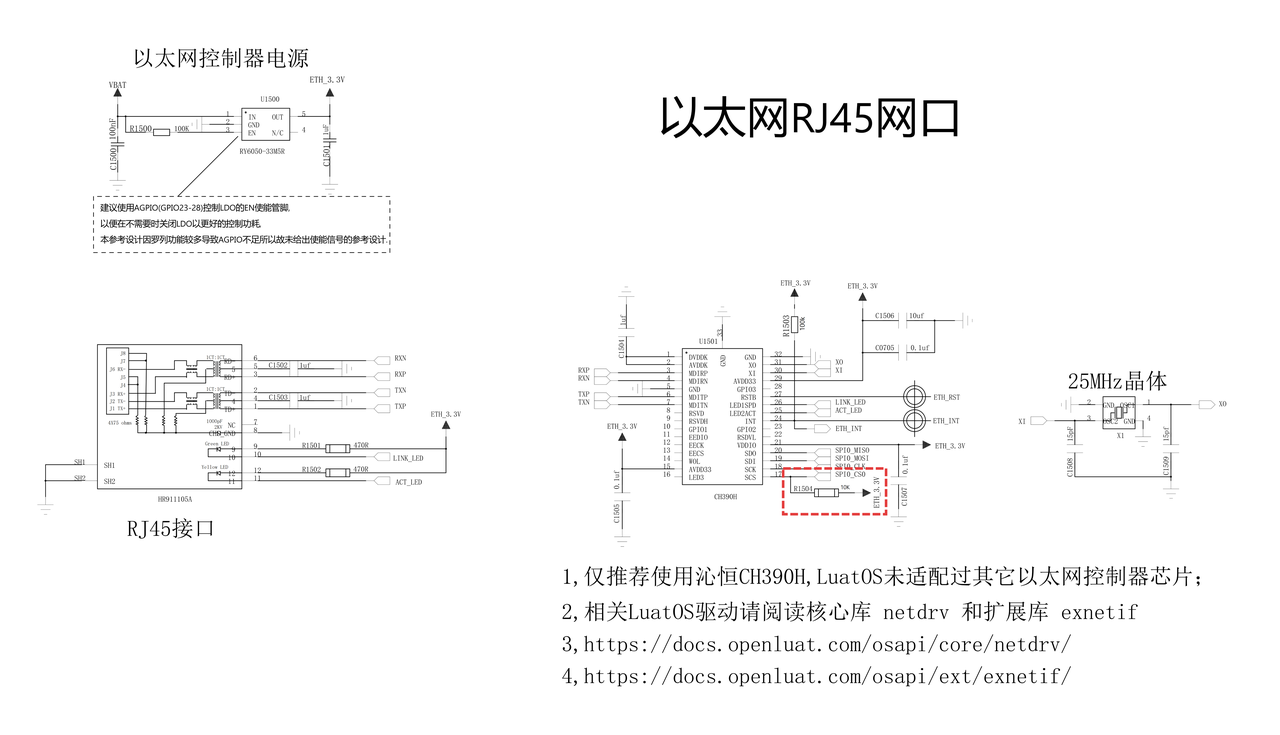

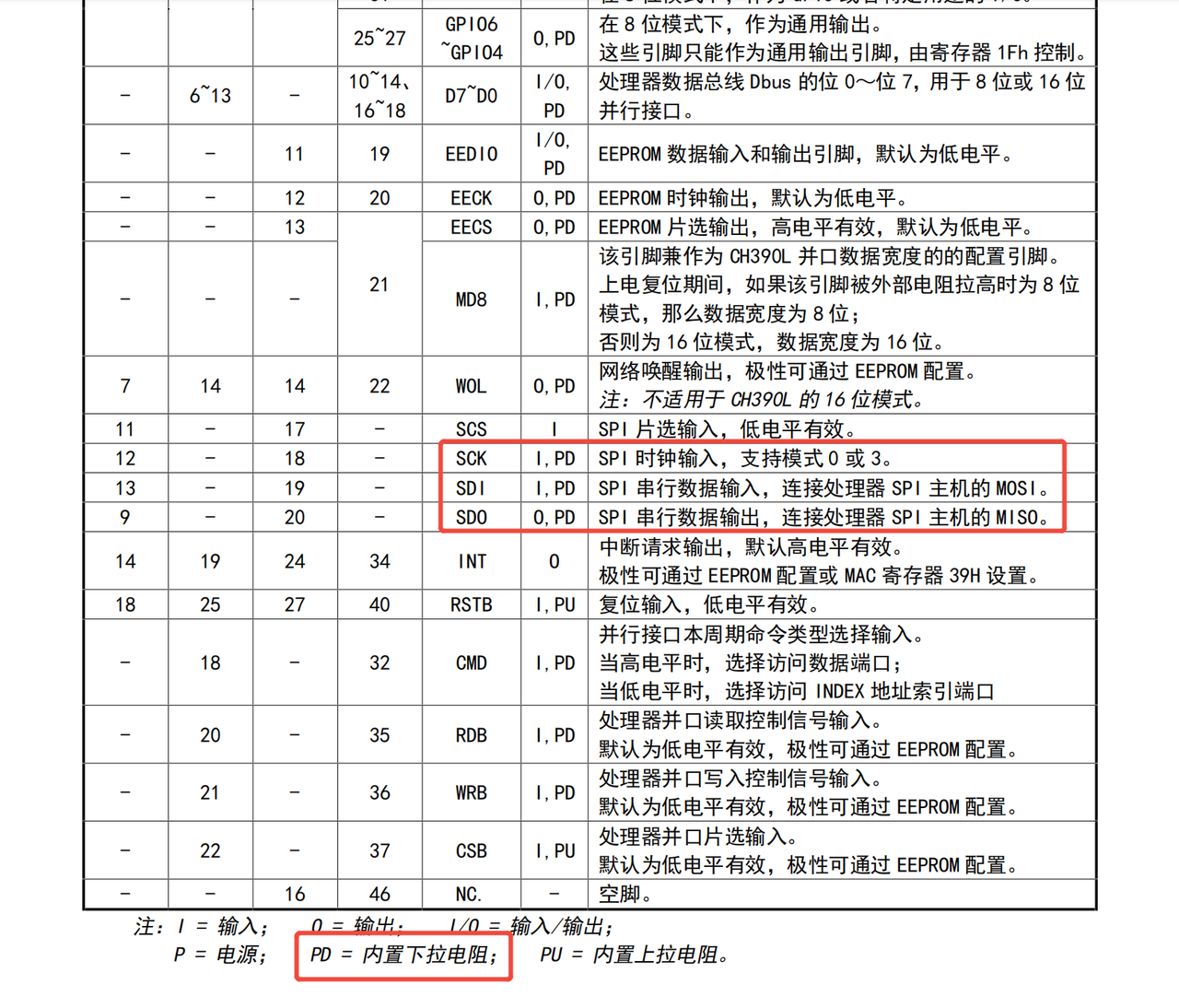

1、硬件原理图；

需要特别强调的是：ETH_INT信号，大家在硬件设计中容易忽视掉这一个信号；

a. ETH_INT，在CH390H接收到数据后，第一时间通知到模组，进而进行后续的处理；

否则，模组只能通过轮询的方式侦测CH390H的接收数据，在效率上不如ETH_INT高；

可以使用支持中断功能的任意GPIO做为ETH_INT；

b. 不加irq(ETH_INT)就是轮询模式，轮询间隔为5ms；

加irq就是中断模式，超时1秒，也就是说，在连续1秒内如果没有中断产生，也会主动查询一次CH390H的状态；

c. 软件上ETH_INT的配置，在exnetif扩展库API文档中有详细的描述，搜索irq即可；

d. CH390H有两种模式，开启模式和关闭模式；

开启模式：CH390H硬件上电+CH390H软件驱动启动；

关闭模式：CH390H硬件下电+CH390H软件驱动停止；

在开启模式下，局域网内有大量的广播包，这些都是要处理的，所以会导致系统无法进入低功耗；

在关闭模式下，允许系统进入低功耗；

e. 在软件上，通过调用exnetif.set_priority_order接口控制开启；如果硬件设计时，CH390H的供电使能无法由软件控制，则意味着CH390H会一直处于上电状态，则系统无法进入低功耗；所以，如果项目需要低功耗，一定要由GPIO去控制CH390H的供电使能；

通过调用exnetif.close接口控制关闭；

详细用法参考exnetif扩展库API文档；

2、注意事项；

合宙LuatOS仅适配过CH390H；
SPI0可以做如下挂载组合；

a. 第一种：CS0挂载CH390H，CS1挂载SPI TF卡；

b. 第二种：CS0挂载CH390H，CS1挂载SPI Nor Flash；

c. 第三种：CS0挂载CH390H，CS1挂载SPI NAND Flash；

d. 第四种：CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI TF卡；

e. 第五种：CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI Nor Flash；

f. 第六种：CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI NAND Flash；

说明！SPI总线挂载的外设越多，相应外设的响应速度也就会越低；

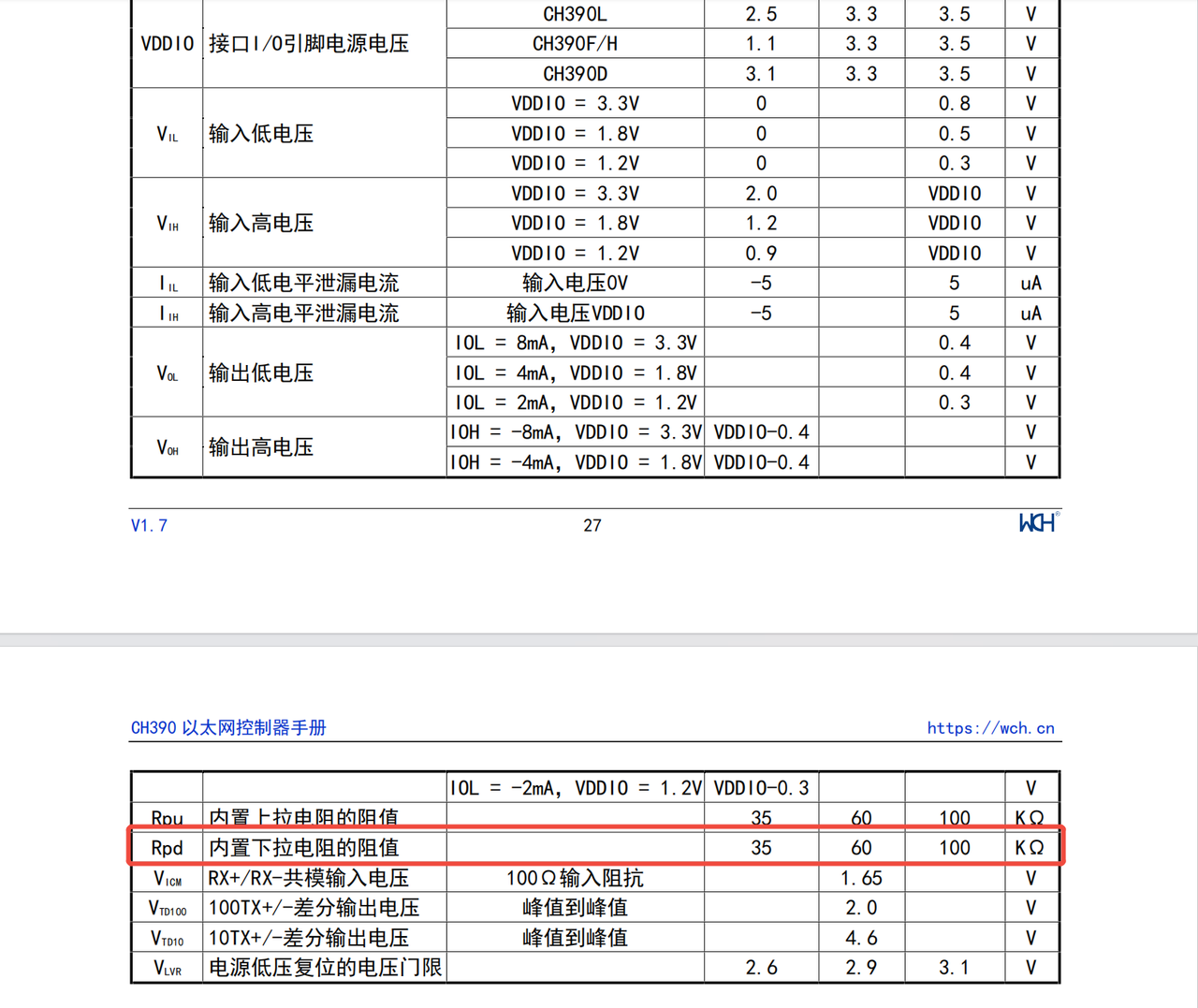

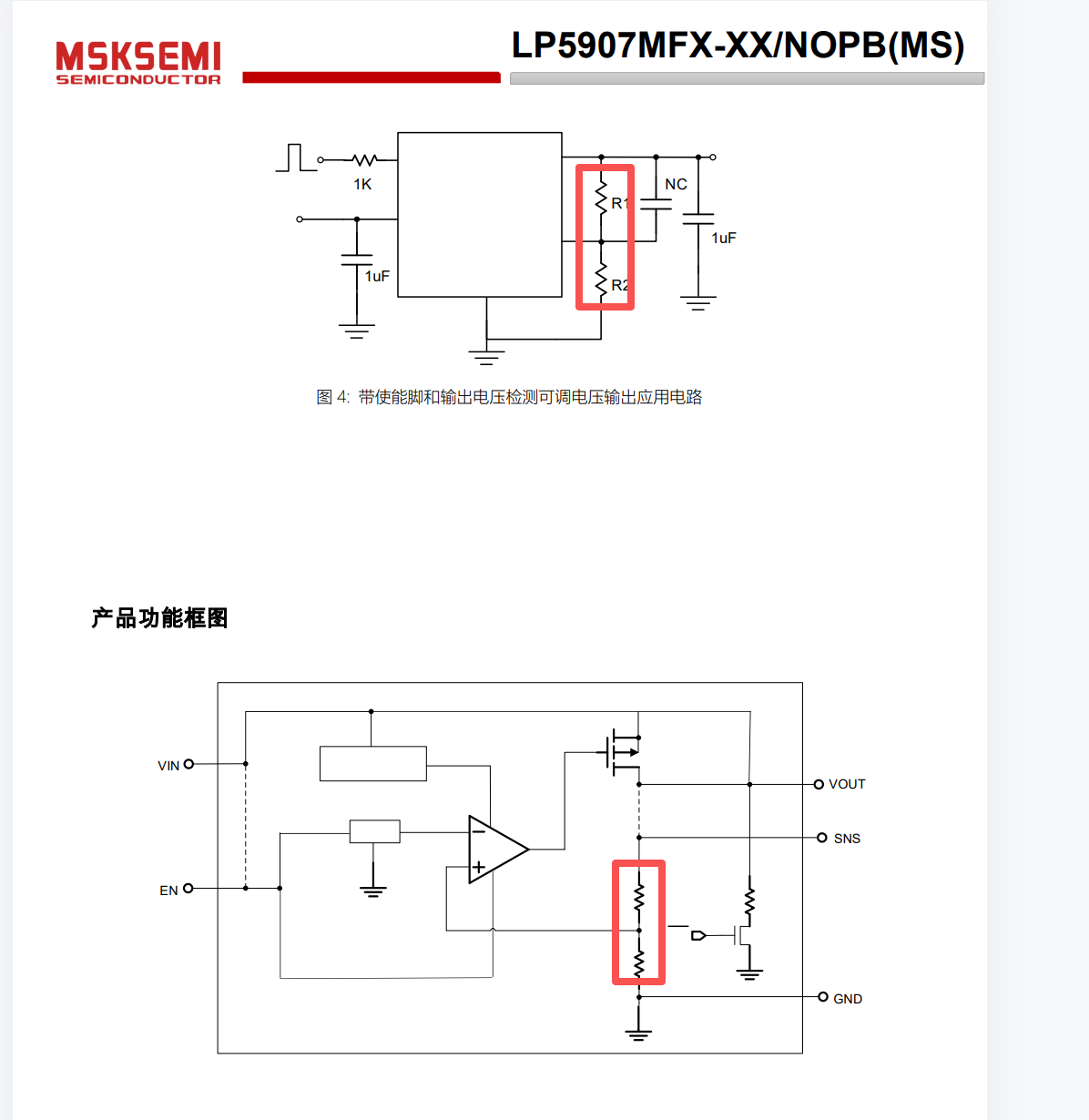

当CH390的供电电源不支持通过GPIO控制使能管脚EN控制开启或关断时，SPI0_CS0注意上拉到CH390H供电电源上，以防止SPI0_CS0在低功耗状态下软件未初始化时为低进而产生耗电；

使用LuatOS核心库SPI时，注意使用 spi.deviceSetup()、spi_device:transfer()、spi_device:send()、spi_device:recv()等spi_device相关的API函数；

3、与以太网相关的LuatOS核心库、扩展库和相关文档；

SPI核心库

https://docs.openluat.com/osapi/core/spi/

netdrv核心库

https://docs.openluat.com/osapi/core/netdrv/

exnetif扩展库

https://docs.openluat.com/osapi/ext/exnetif/

相关指导文档

https://docs.openluat.com/air780epm/luatos/app/socket/

2，SPI TF卡应用

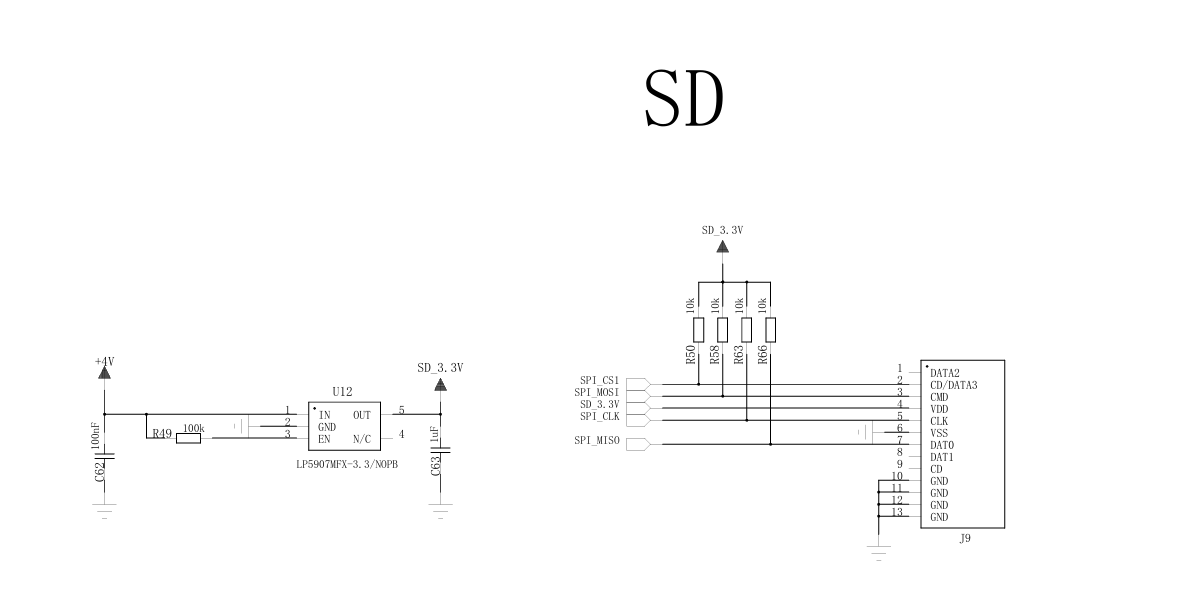

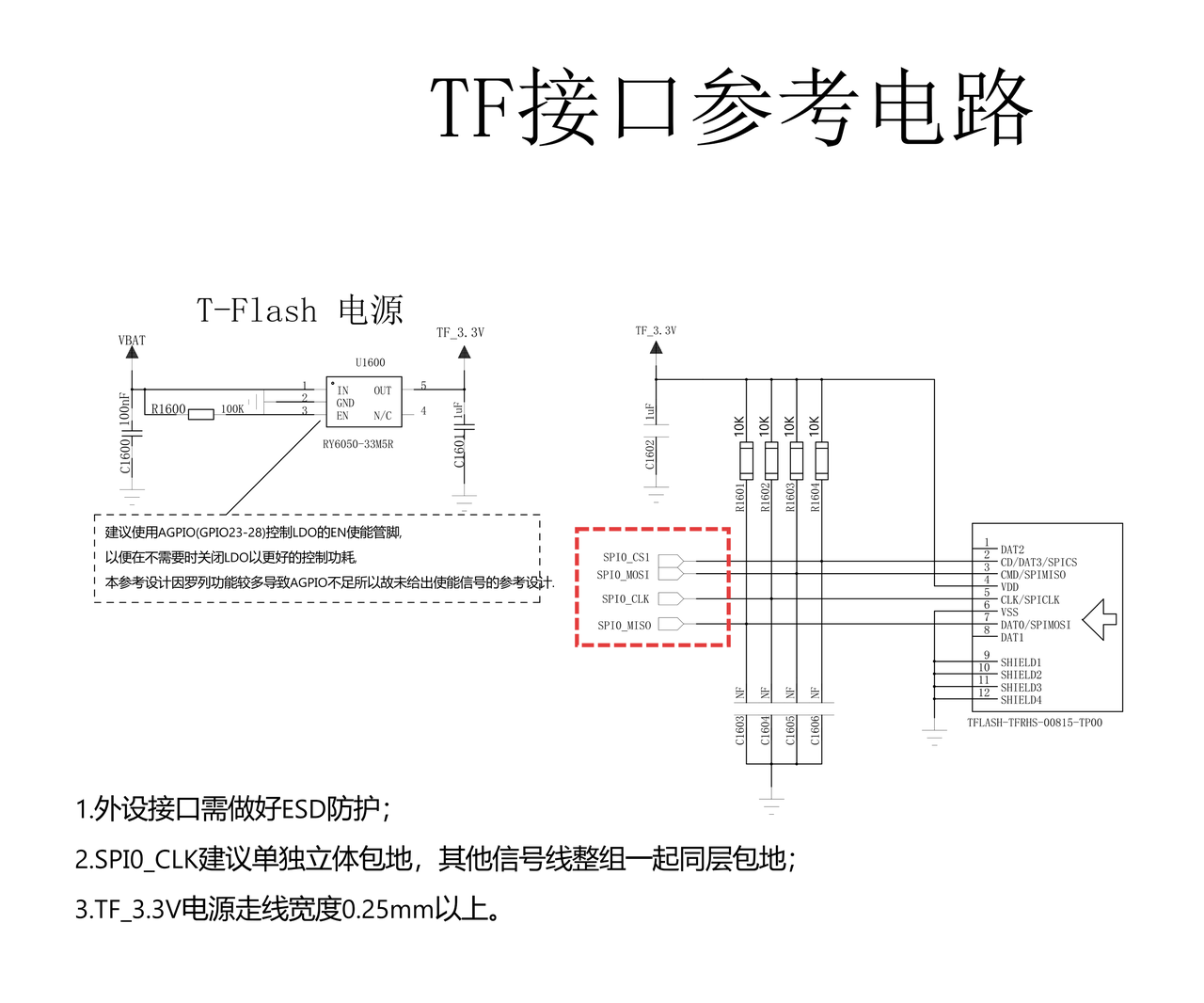

硬件原理图；

2、注意事项；

当前仅支持SPI接口的T-Flash(Micro-SD)，不支持SDIO；

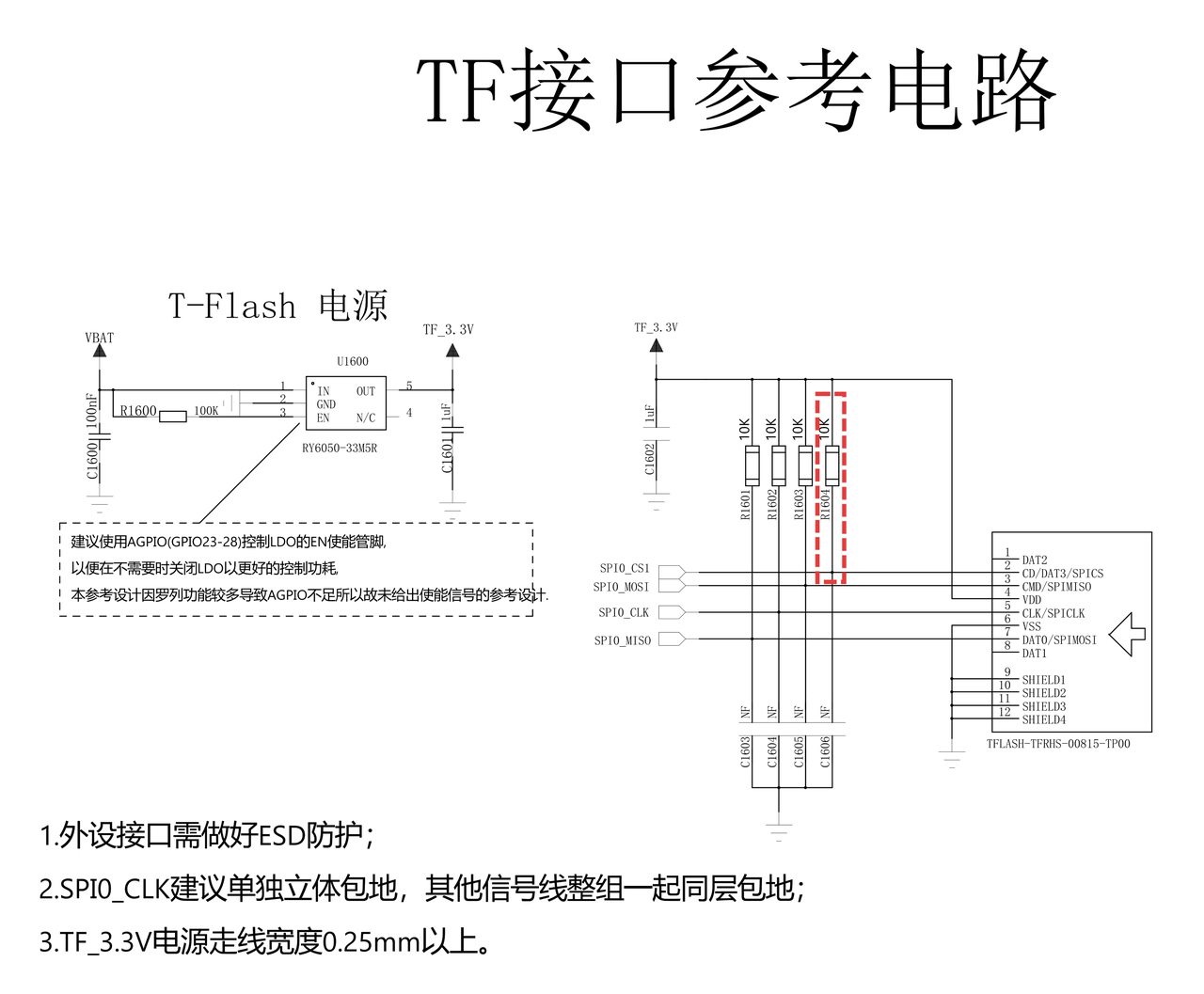

不同的T-Flash需要的驱动电流可能不同，实际调试时可根据需要调整SPI信号上拉电阻的阻值大小；
SPI0可以做如下挂载组合；

a. 第一种：CS0挂载CH390H，CS1挂载SPI TF卡；

b. 第二种：CS0挂载CH390H，CS1挂载SPI Nor Flash；

c. 第三种：CS0挂载CH390H，CS1挂载SPI NAND Flash；

d. 第四种：CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI TF卡；

e. 第五种：CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI Nor Flash；

f. 第六种：CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI NAND Flash；

说明！SPI总线挂载的外设越多，相应外设的响应速度也就会越低；

当T-Flash的供电电源不支持通过GPIO控制使能管脚EN控制开启或关断时，SPI0_CS1注意上拉到T-Flash供电电源上，以防止SPI0_CS1在低功耗状态下软件未初始化时为低进而产生耗电；

插拔插座非常容易产生静电，建议加上TVS进行，以免被ESD打坏；

样品购买链接：SIM和GPIO用,DFN1006-2封装,AR3321P1LV,应能微-淘宝网

AR3321P1LV.pdf

XESD100N-3V3 Rev. 0.1.pdf

CSLS03FBZ.pdf

PESDR3321P1.pdf

开机前，PWRKEY是开机键；开机后，PWRKEY就是一个中断输入，执行什么动作取决于软件的设置；

使用LuatOS核心库SPI时，注意使用 spi.deviceSetup()、spi_device:transfer()、spi_device:send()、spi_device:recv()等spi_device相关的API函数；

3、与SPI T-Flash相关的LuatOS核心库、扩展库和相关文档；

SPI核心库

https://docs.openluat.com/osapi/core/spi/

fatfs核心库

https://docs.openluat.com/osapi/core/fatfs/

io核心库

https://docs.openluat.com/osapi/core/io/

fs核心库

https://docs.openluat.com/osapi/core/fs/

相关指导文档

https://docs.openluat.com/air780epm/luatos/app/driver/sd/

3，SPI Nor Flash应用

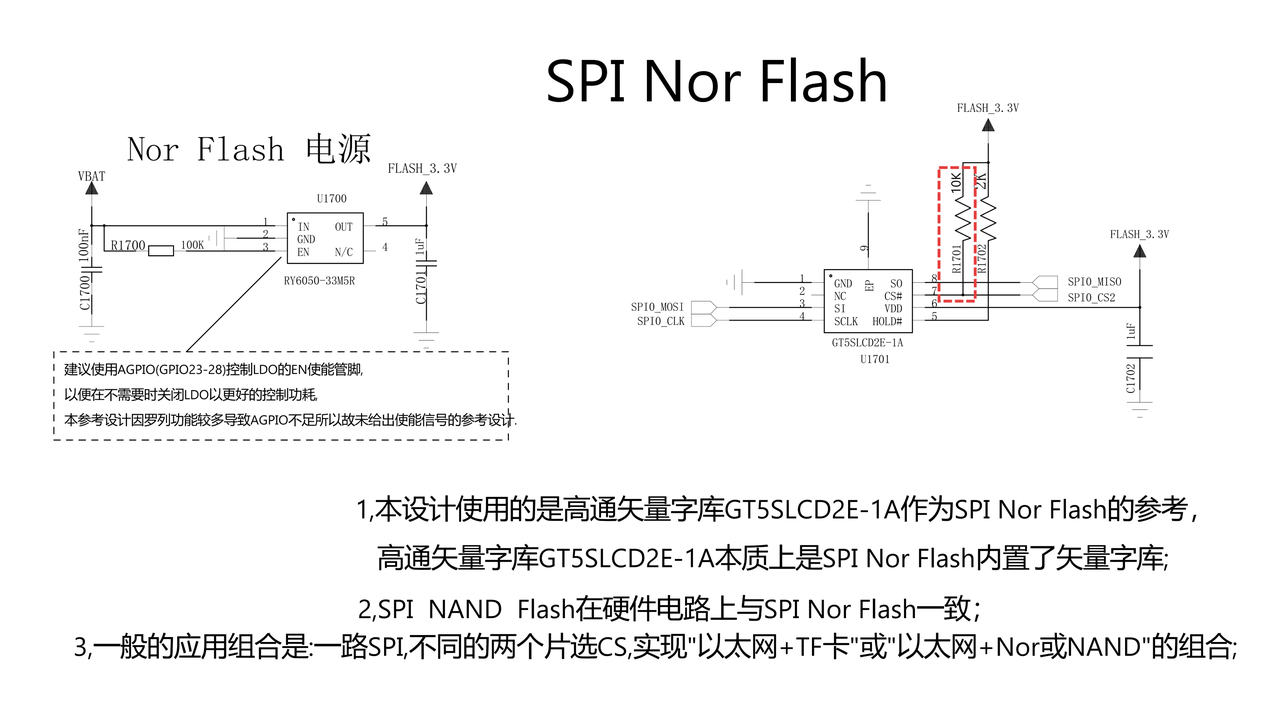

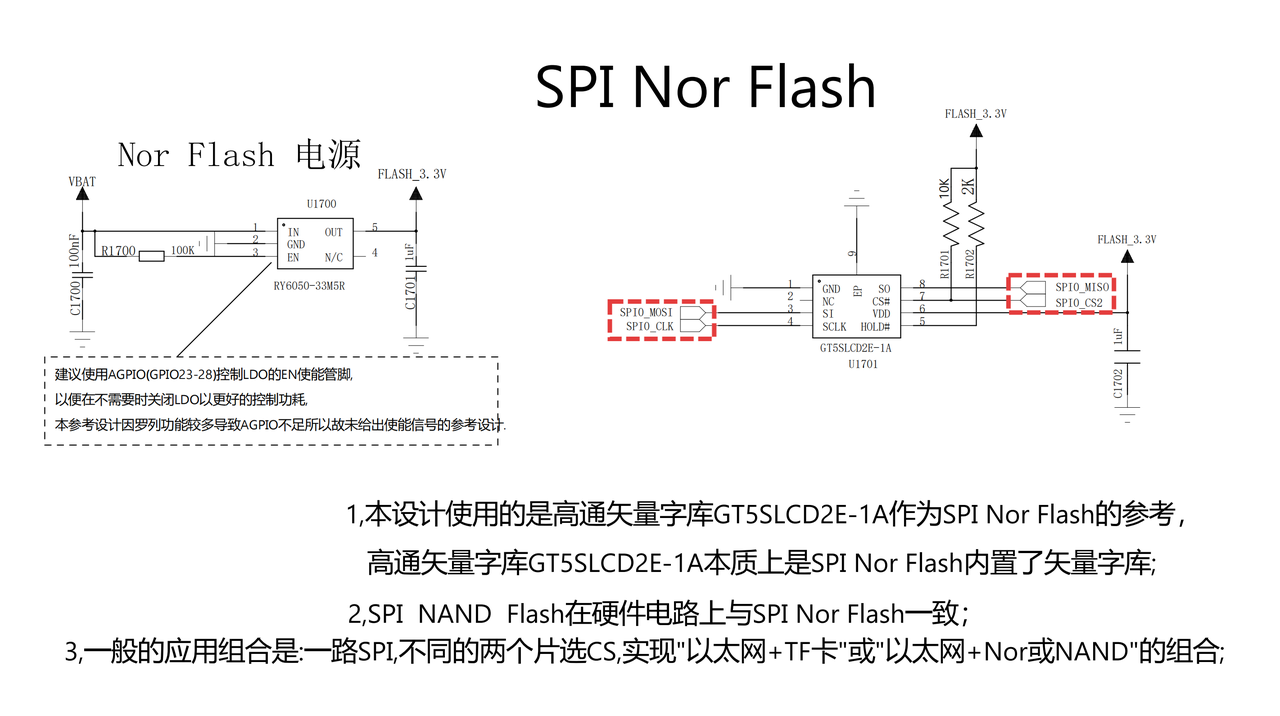

1、硬件原理图；

2、注意事项；

以Air780EHV举例来说，SPI0可以做如下挂载组合；

a. 第一种：CS0挂载CH390H，CS1挂载SPI TF卡；

b. 第二种：CS0挂载CH390H，CS1挂载SPI Nor Flash；

c. 第三种：CS0挂载CH390H，CS1挂载SPI NAND Flash；

d. 第四种：CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI TF卡；

e.第五种：CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI Nor Flash；

f. 第六种：CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI NAND Flash；

说明！SPI总线挂载的外设越多，相应外设的响应速度也就会越低；

当Nor Flash的供电电源不支持通过GPIO控制使能管脚EN控制开启或关断时，SPI0_CS2注意上拉到Nor Flash供电电源上，以防止SPI0_CS2在低功耗状态下软件未初始化时为低进而产生耗电；

使用LuatOS核心库SPI时，注意使用 spi.deviceSetup()、spi_device:transfer()、spi_device:send()、spi_device:recv()等spi_device相关的API函数；
关于little_flash和sfud；
little_flash支持挂载spi nor flash和spi nand flash，sfud只能挂载spi nor flash；
无论spi nor flash还是spi nand flash，都推荐优先使用little_flash方式挂载；
LuatOS已适配过的SPI Nor Flash有W25Q64、W25Q128、W25Q256等，原则上所有支持sfdp协议的SPI Nor Flash都可以支持；

3、与SPI Nor Flash相关的LuatOS核心库、扩展库和相关文档；
