Air780EGH GNSS 硬件设计指导

Air780EGH，率先支持北斗三号的单频多系统米级定位精度GNSS，可同时支持 BDS、GPS、Galileo、GLONASS、QZSS ，可多系统同时联合定位，向用户提供快速、准确的高性能定位体验。

Air780EGH，支持 L1 单频单点定位，适用于物品定位、宠物追踪、集成通讯模组等行业应用产品和领域。

Air780EGH，Cat.1+GNSS，通信定位二合一，极大的满足了物联网设备室外定位场景的需求。

本文将着重描述 GNSS 功能特性和硬件设计指导，尤其是GNSS天线的处理。

Air780EGH模组将卫星定位芯片的控制/供电/通信以及射频前端集成于模块内部，因此，您只需外接GNSS天线即可完成定位；

Air780EGH，既支持无源天线，也支持特殊应用场合下性能更优的有源天线；

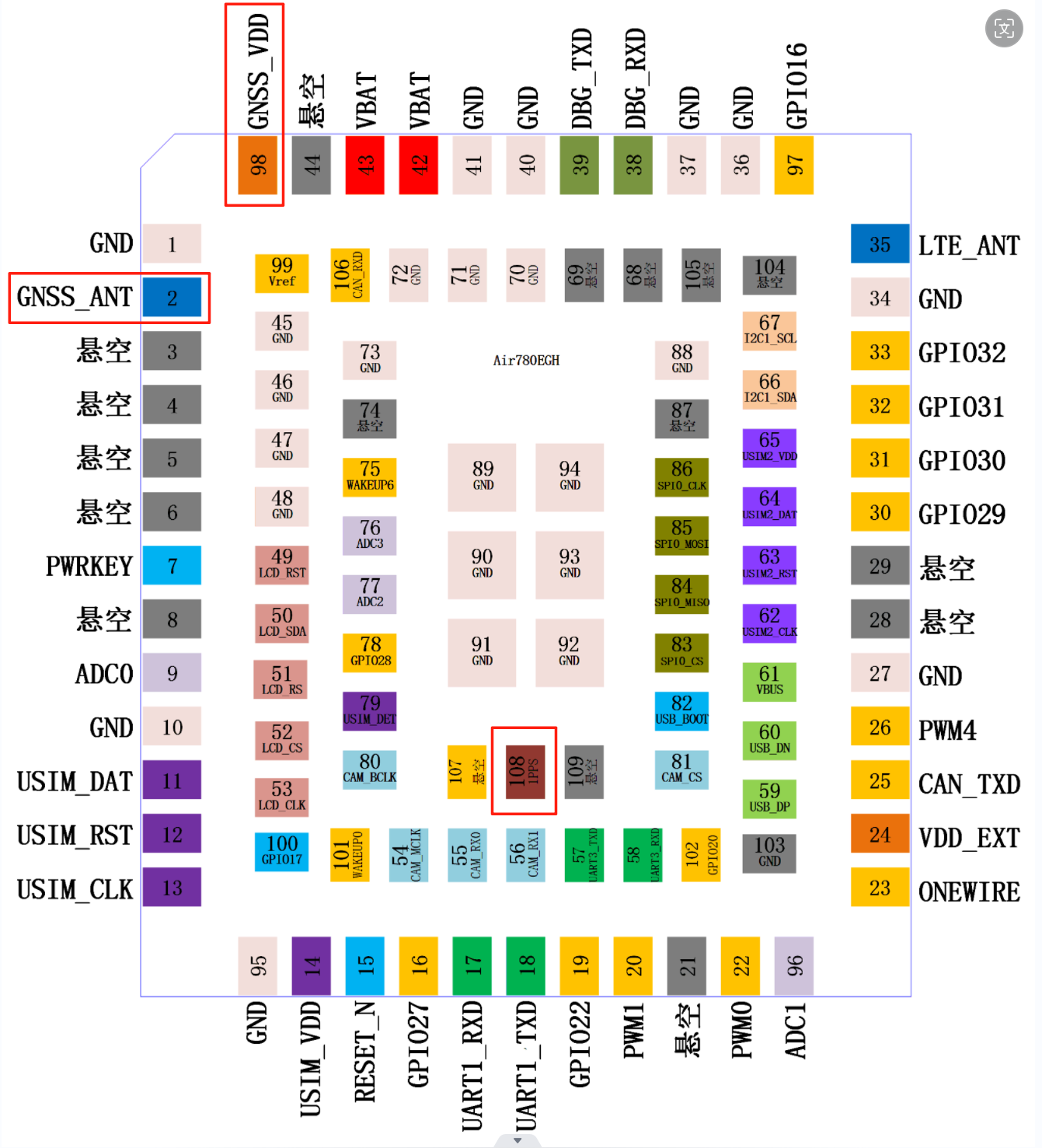

Air780EGH与GNSS相关的管脚有三个：

1. PIN2：GNSS_ANT，即GNSS天线管脚，既支持无源天线，也可以搭配 PIN98:GNSS_VDD 支持有源天线；

2. PIN98：GNSS_VDD，当 PIN2:GNSS_ANT 外接有源天线时，由 GNSS_VDD 提供电源；

3. PIN108：1PPS，授时脉冲频度,默认1秒;授时脉冲宽度,默认0.1秒(上升沿与整授时脉冲频度对齐时的高电平宽度);

注意！

1. GNSS_VDD 只有在 GNSS_ANT 外接有源天线时才需要，GNSS_ANT 外接无源天线时 GNSS_VDD 悬空即可；

2. 1PPS ，授时脉冲，默认只有在系统判断"授时可靠时才输出"，此管脚非必须，用不到该信号时悬空即可；

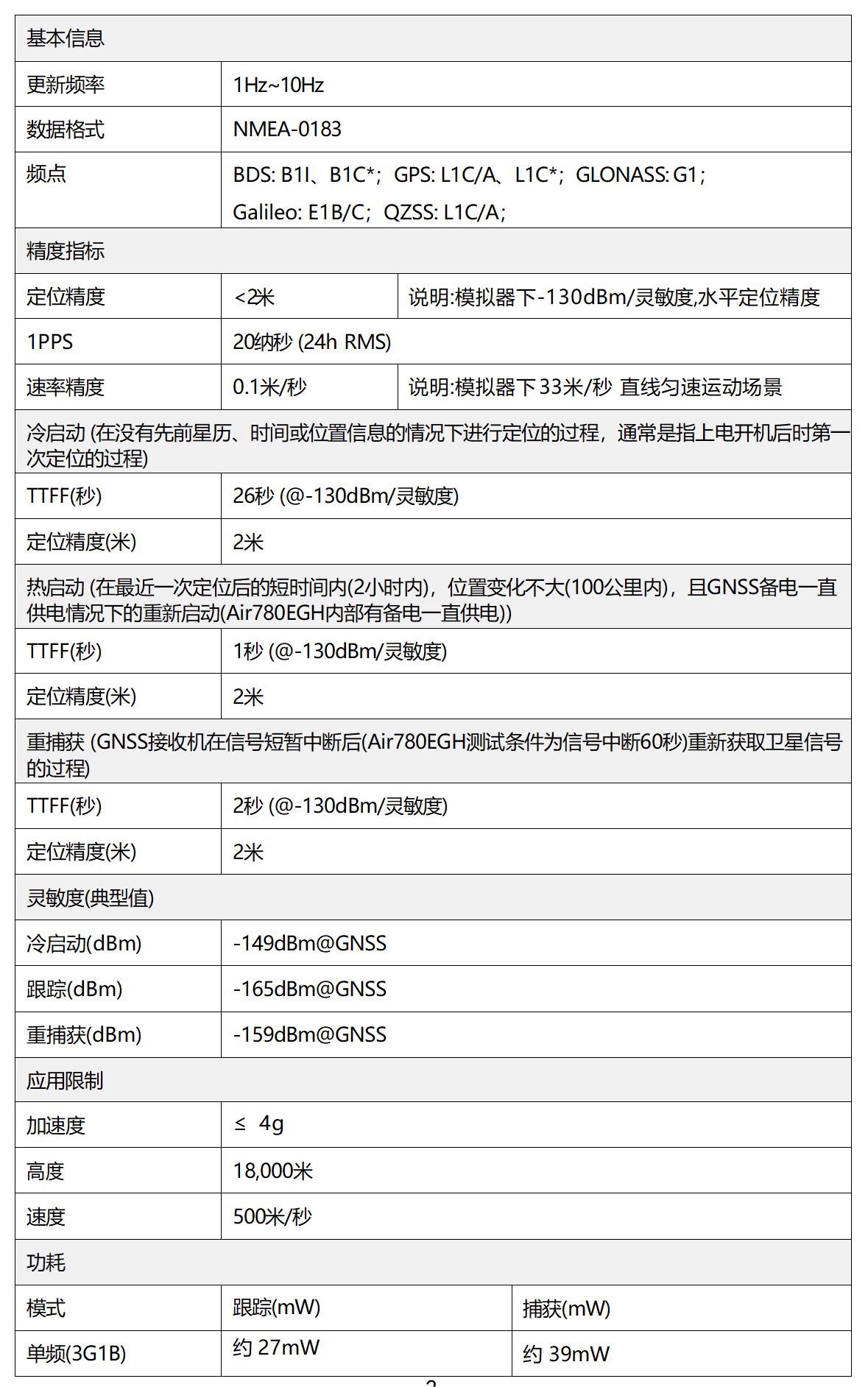

Air780EGH的GNSS系统，具备单频、多模、低功耗的特性，主要必现在如下几个方面。

GNSS 无源天线：

对于 GNSS 天线传输线来说，其设计要求和 4G 天线传输线设计要求一致，具体设计指导可以参考：Air780EGH 4G天线设计指导

注意：

1. GNSS 天线需要做 50 欧姆阻抗匹配，且线长尽量短；

2. GNSS 天线需预留 Π 形阻抗匹配电路，天线调试时可能会用到；

3. GNSS 天线周边不要有干扰源，比如 DCDC 等开关频率较大的器件；

4. GNSS 天线周边要尽量避免有比 GNSS 天线更高的金属器件；

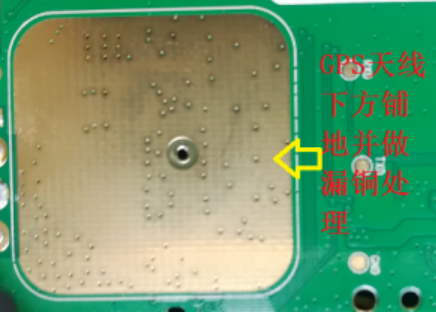

5. GNSS 天线下方不要走线并做漏铜处理做天线的反射面，见下图。

GNSS 有源天线：

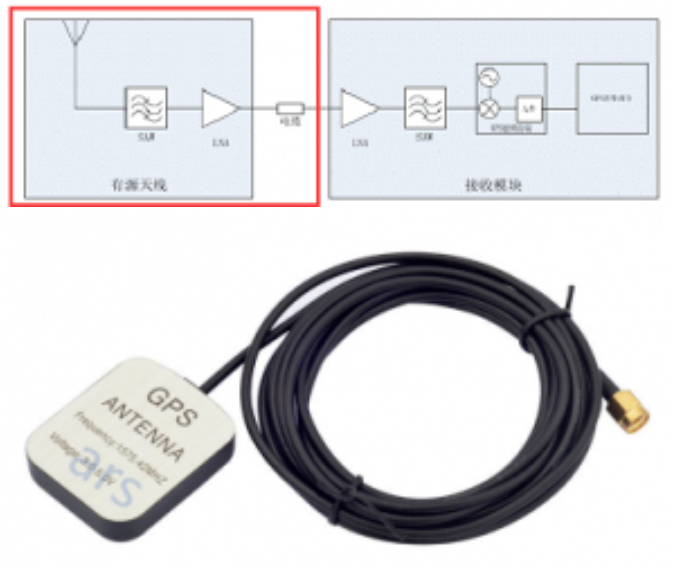

有源天线组成部分可以分为：陶瓷天线、声表滤波器、低噪声放大电路、射频线缆、RF 接头；

其中低噪声放大电路是将信号进行放大和滤波的部分；

有源天线一般采用同轴射频传输线外置，且有源天线有源内置了放大电路和滤波电路，因此，有源天线的放大倍数和信噪比要比无源天线高，性能优于无源天线，但成本相对也较高，请根据自己产品的实际情况进行选择。

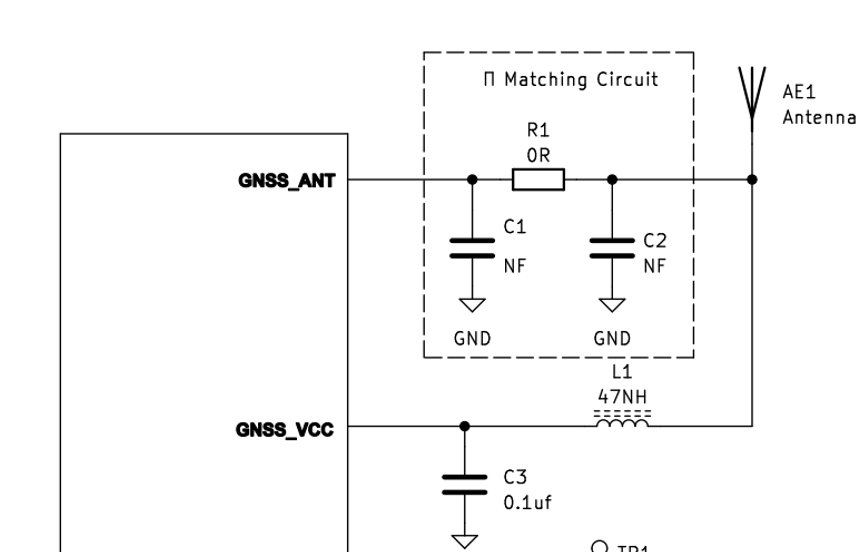

GNSS 天线参考设计：

1. 再次强调，GNSS_ANT 预留Π 形阻抗匹配电路，天线调试时可能会用到；

2. 使用有源天线时，GNSS_VDD提供供电电源，使用无源天线时GNSS_VDD悬空即可；

3. 注意！GNSS_VDD 固定输出 3.3V，与 GNSS 同步打开和关闭，只适合支持 3.3V 有源天线的供电；如果使用 5V 有源天线，请添加外置 5V 电源供电。
