Air780EHV总体介绍

作者:陆相成

1. 在阅读本页面资料之前,强烈建议您先阅读一遍合宙产品选型手册, 合宙模组选型指南打开即是;

2. 合宙4G Cat.1模组型号有数十余款,每一款都在各自不同的时间阶段发光发热承担着爆款担当,合宙当前的主推型号共五个系列,Air700Exx系列/Air780Exx系列/Air8000系列/Air8101系列/Air6101系列,五个系列的模组/工业引擎/及其延伸产品;

3. Air780EHV是Air780Exx系列中支持TTS/VoLTE等语音功能且内置了Audio Codec的一款,软件功能上与Air780EHM相当,硬件上不再外加Audio Codec;

4.除Air780EHV外,还有Air780EHM(Flash 8MB + RAM 8MB)、Air780EGH(相对Air780EHM增加了GNSS定位功能)、Air780EGG(相对Air780EGH增加了加速度传感器G-Sensor,可搭配扩展库exvib实现静态漂移抑制和低功耗控制)、Air780EGP(相对Air780EGP,将Flash 8MB + RAM 8MB更新为Flash 4MB + RAM 4MB)、Air780EPM(Flash 4MB + RAM 4MB,Air780Exx系列基础款)可供选择;

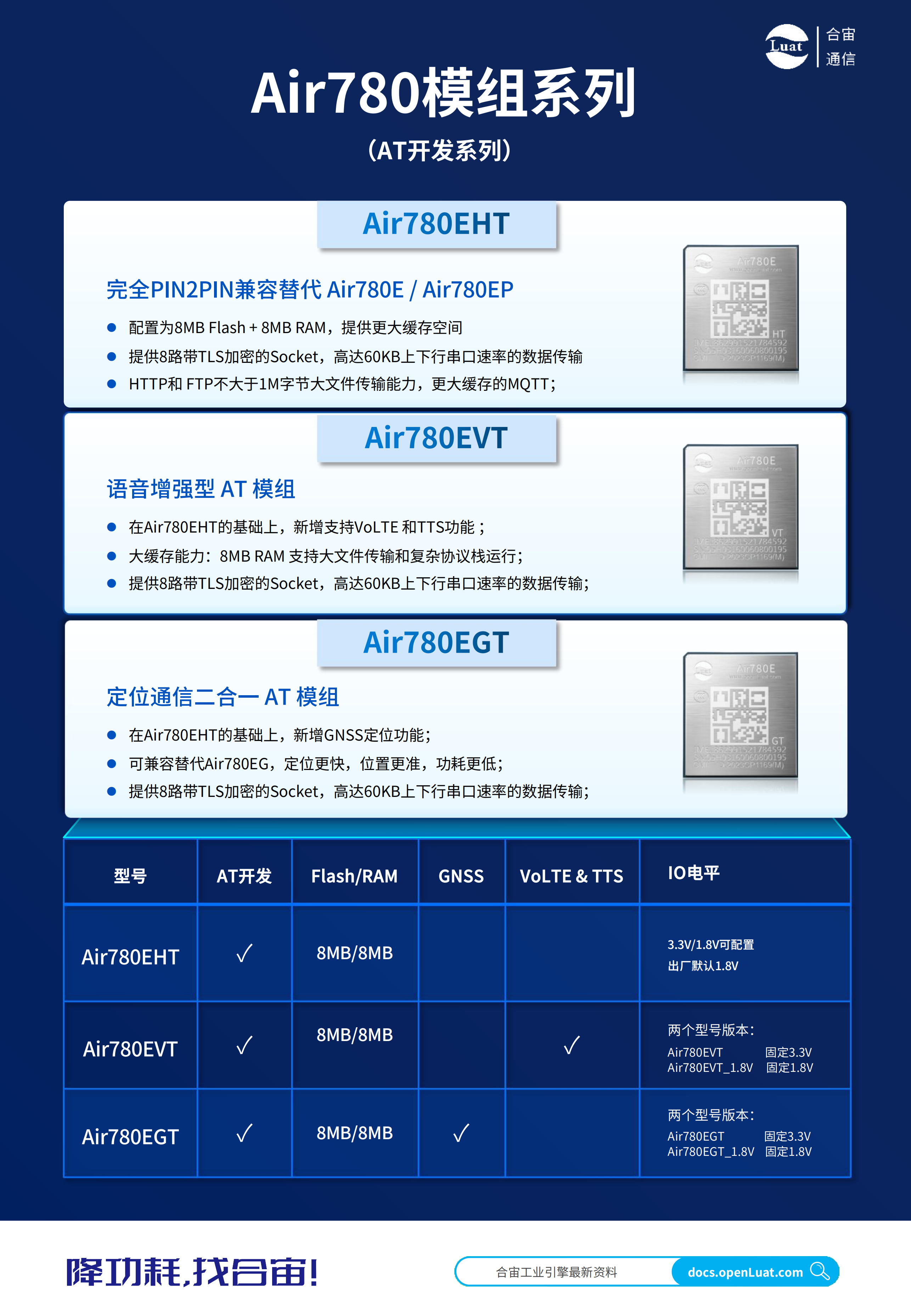

5. Air780EHV 只支持 LuatOS 二次开发,不支持 AT 指令,AT 指令推荐选择 Air780EHT ;

6. Air780EHV是一款面向国内的全网通模组,支持移动、电信、联通三大运营商;

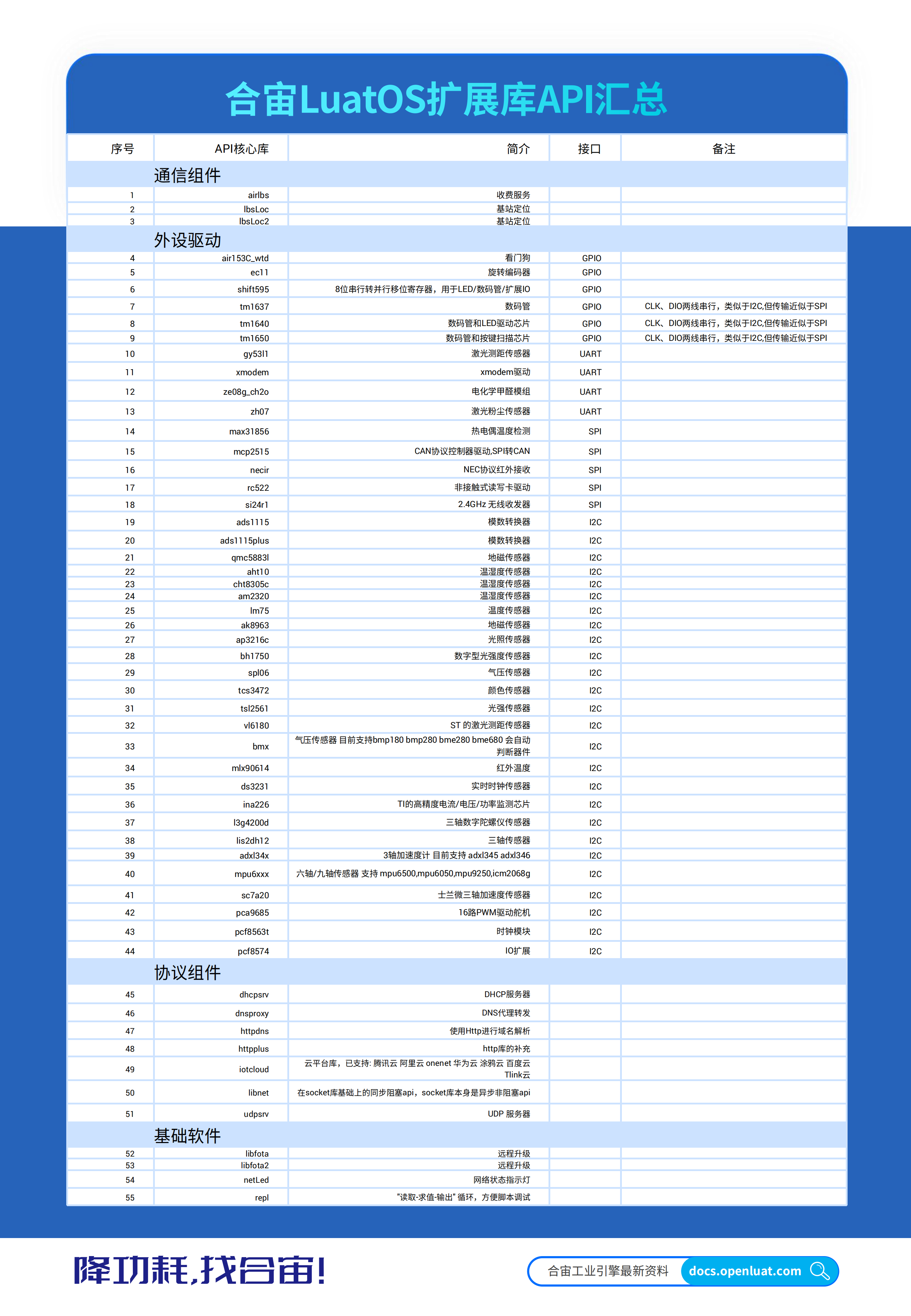

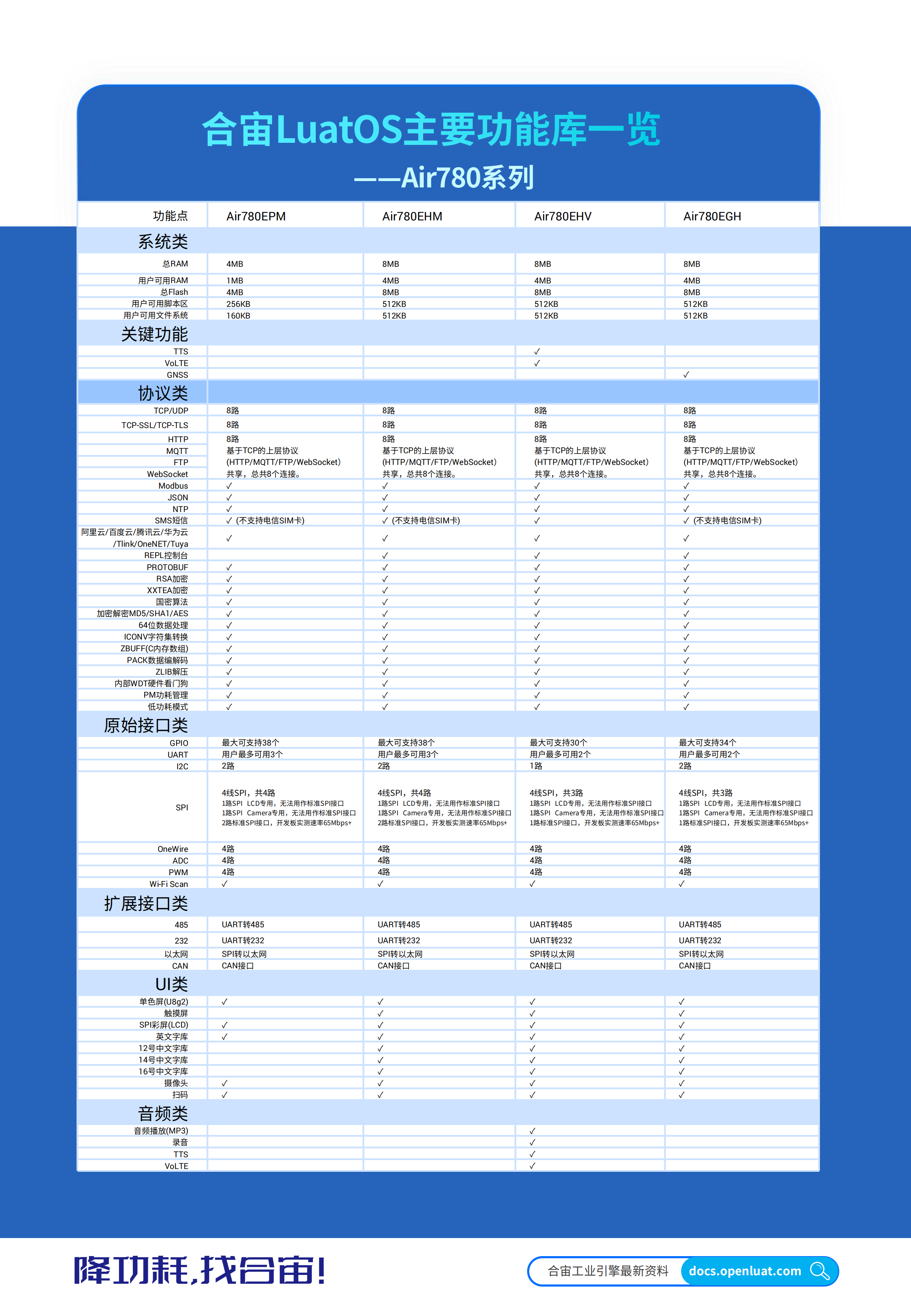

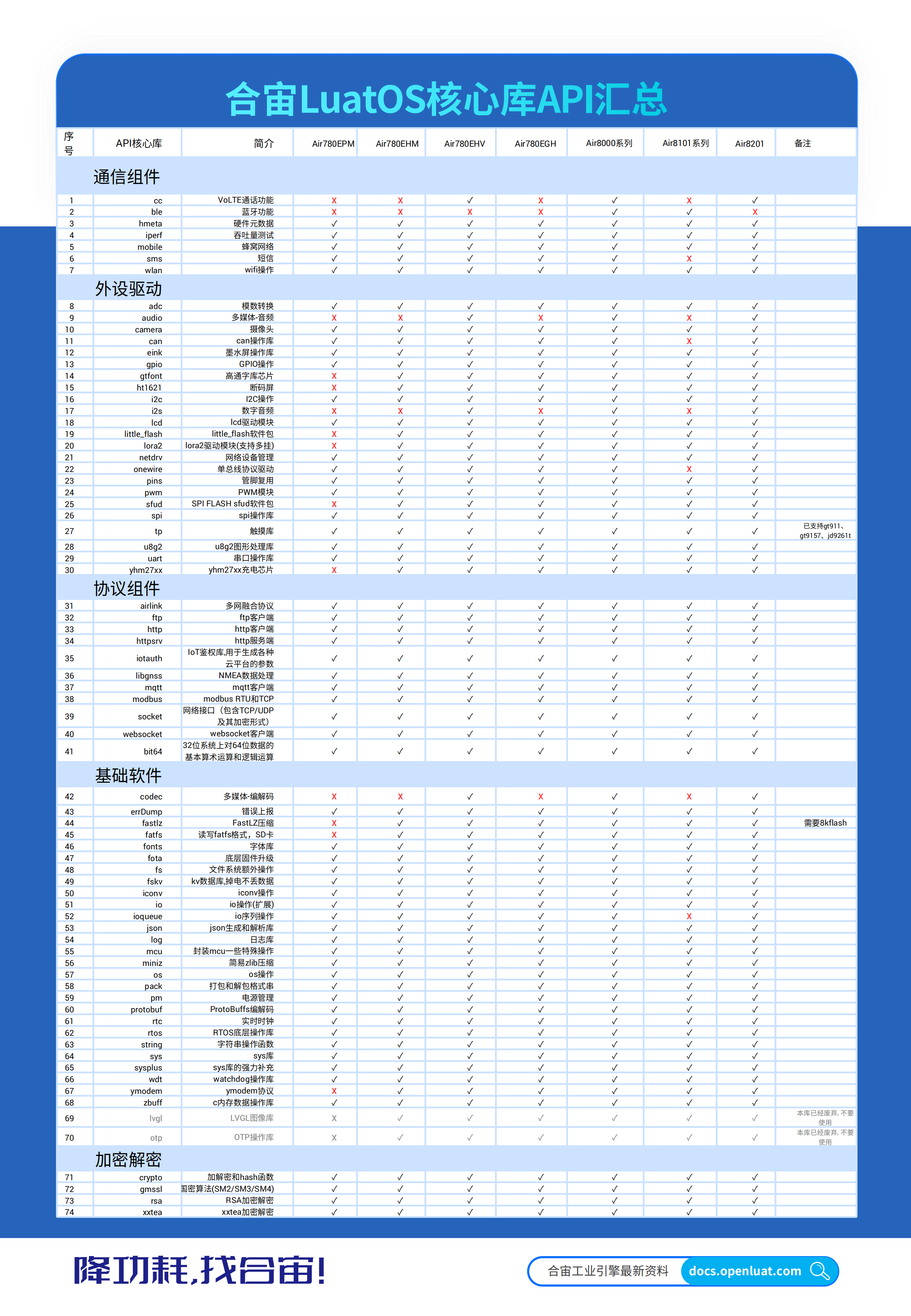

7. Air780EHV硬件上支持丰富的外设管脚,比如LCD屏(SPI串口屏、墨水屏、OLED单色屏)、摄像头(30W像素)、CAN接口、以太网(RJ45)、485接口、USB、UART、SPI、I2C、PWM、GPIO等,也支持丰富的网络协议,比如TCP/UDP、TCP-SSL/TCP-TLS、FTP、MQTT、HTTP、WEBSOCKET、NTP、Modbus等,详情见 LuatOS库函数(API)列表 ;

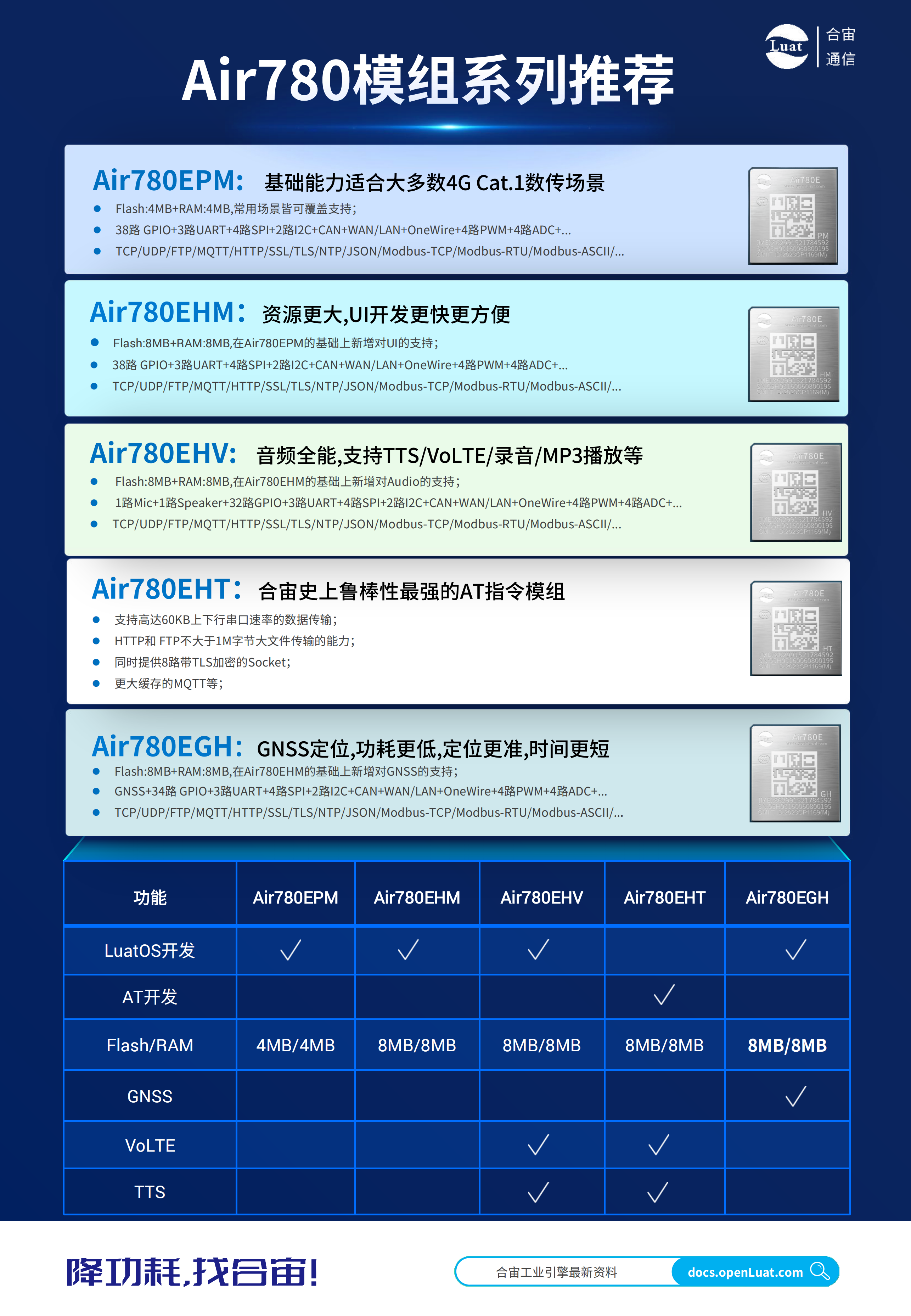

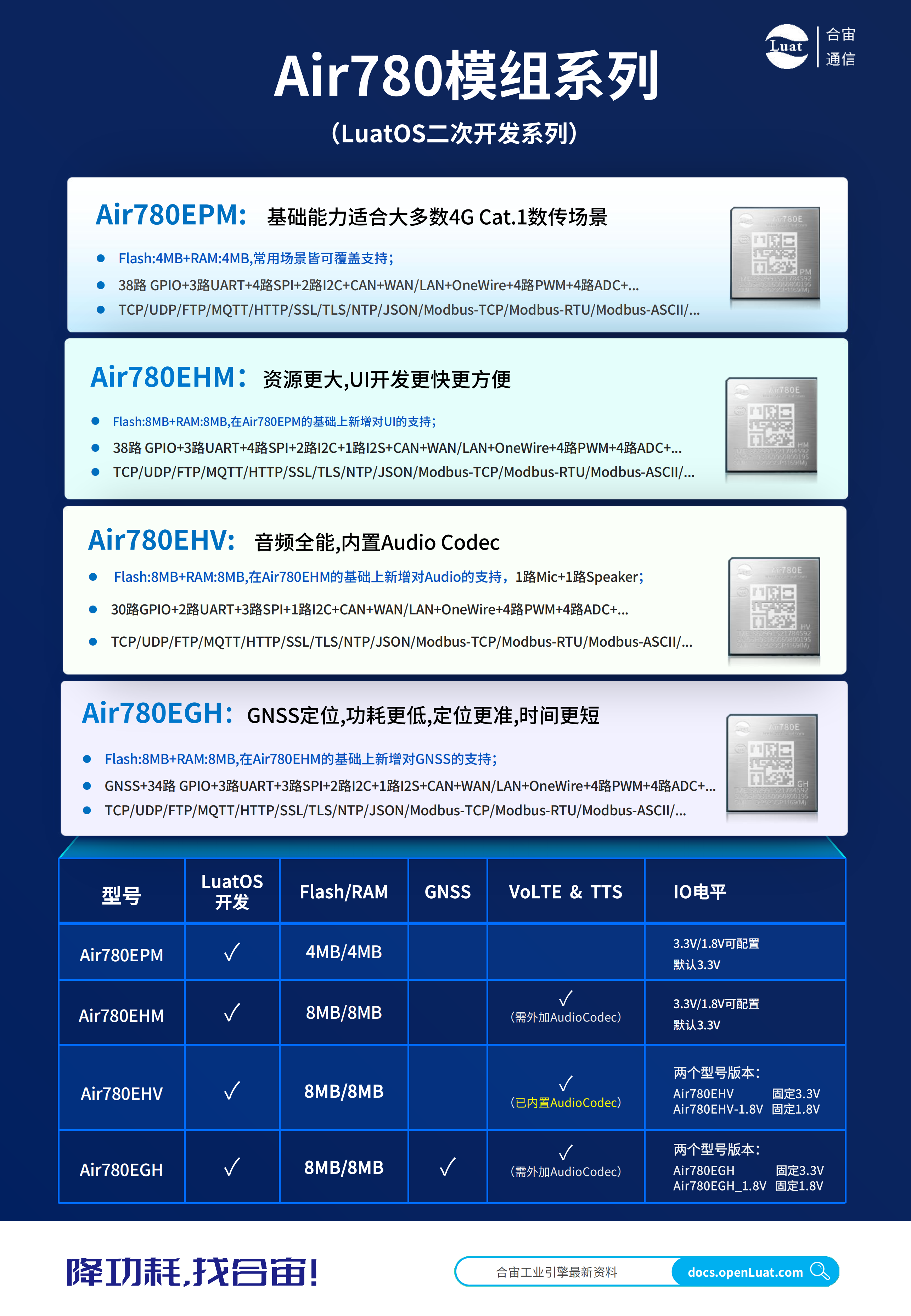

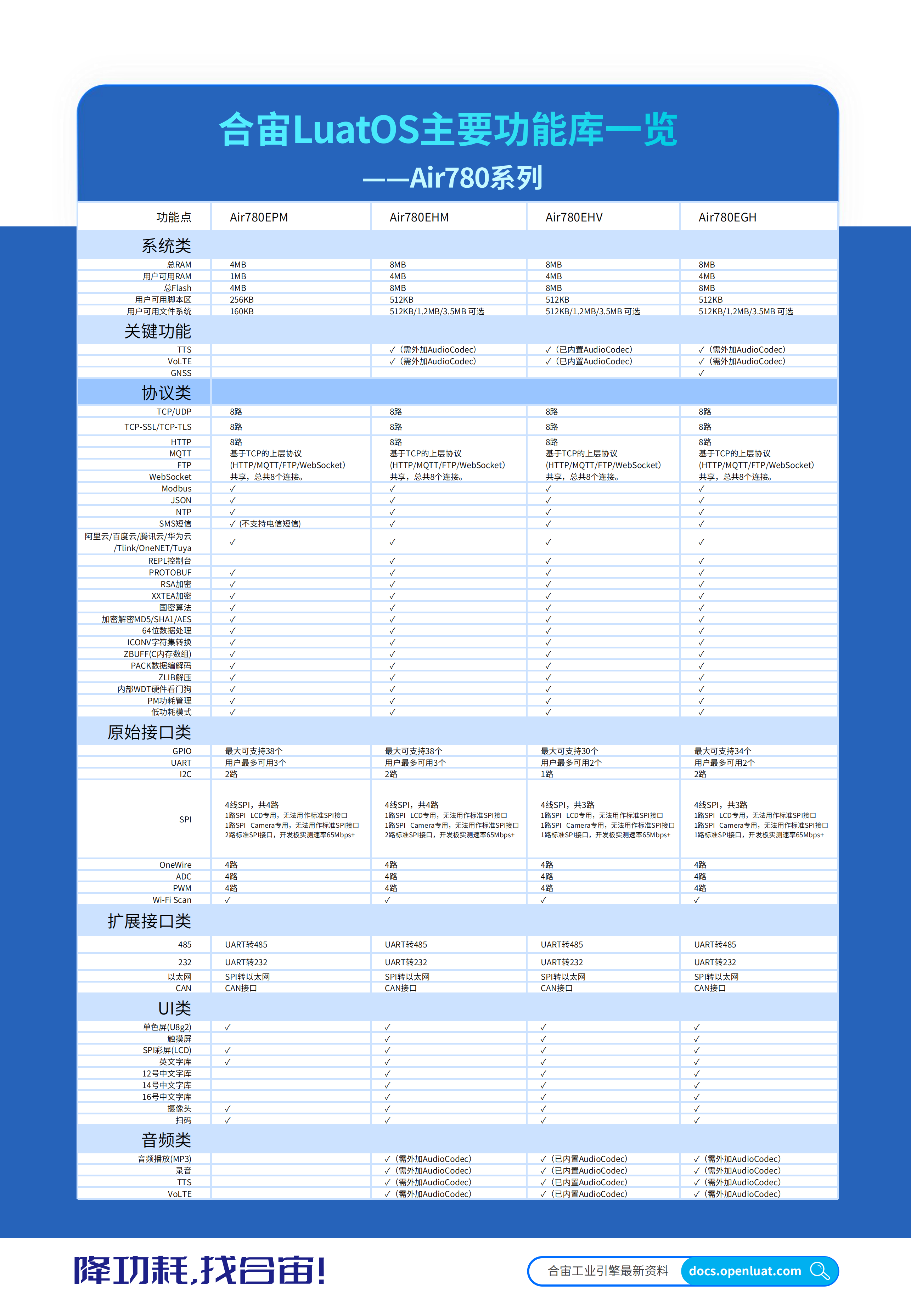

8. Air780Exx系列模组主要功能,见下图;

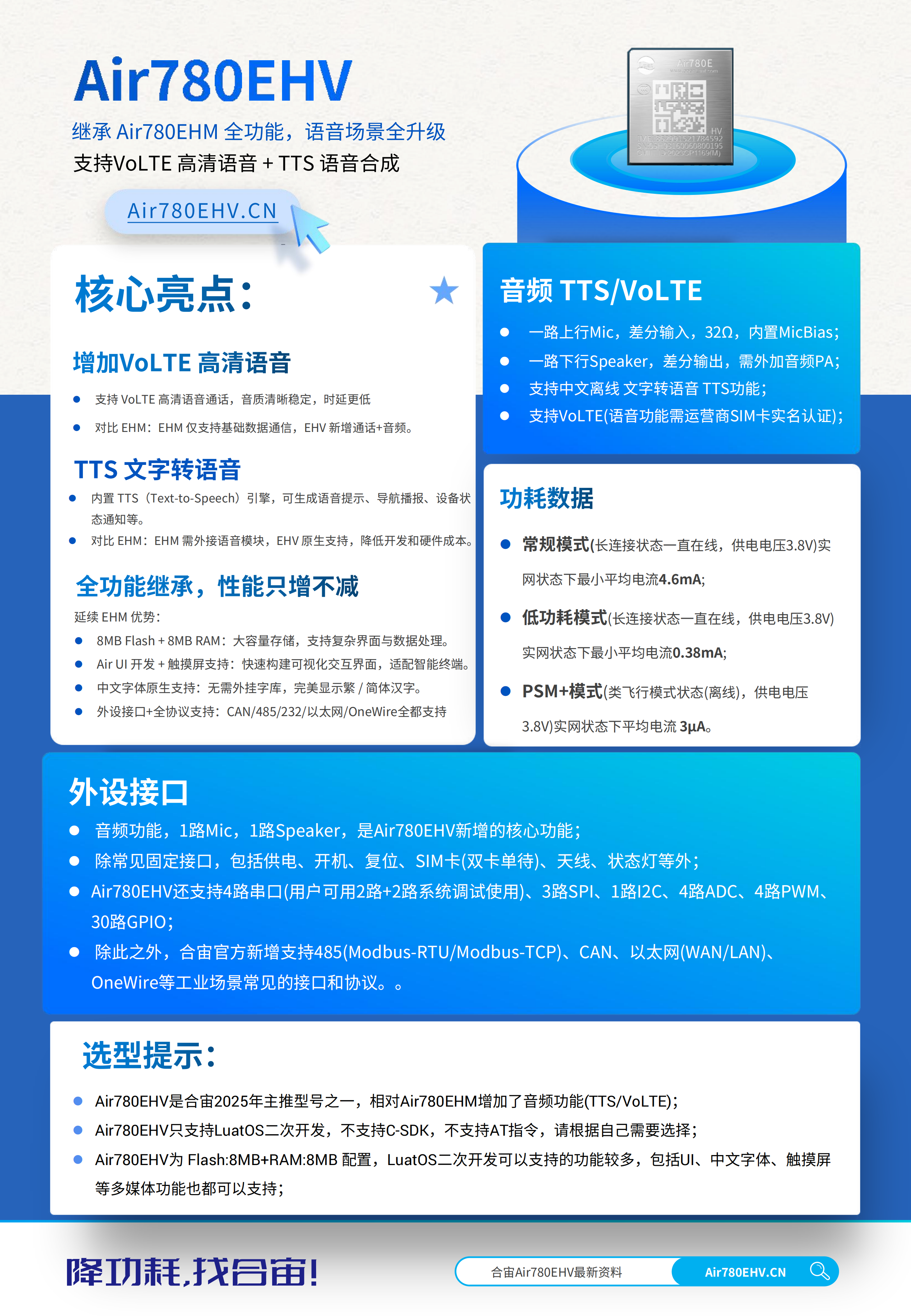

9. 关于Air780EHV的详细介绍,见下图; img


Air780EHV支持频段及封装尺寸

模块名称 适用区域 频段 封装尺寸
Air780EGH 中国 TDD:B34/B38/B39/B40/B41
FDD:B1/B3/B5/B8
17.7*15.8*2.3mm

Air780EHV实网功耗数据


Air780EHV常见咨询

1. Air780EHV支持C-SDK开发吗?

Air780EHV不支持C-SDK开发,推荐您使用LuatOS开发方式;

LuatOS基于Lua脚本语言开发,API功能库齐全,Demo文档丰富,您只需定义好业务逻辑便可快速开发;

LuatOS专用调试工具Luatools,具备项目代码维护、软件下载、查看运行Trace,快速定位问题等功能;

详见 LuatOS学习资料

2. Air780EHV支持FOTA功能吗?

Air780EHV支持FOTA功能;

合宙IoT平台可以对个人账号下的每一片模组进行FOTA管理;

Air780EHV支持差分升级,无论AT软件,还是LuatOS软件,都可以通过合宙IoT后台进行FOTA升级;

3. Air780EHV与Air780EHM/Air780EGH/Air780EGG/Air780EGP/Air780EPM什么关系?

1)首先,六个型号均为合宙主力推荐型号,Lua脚本完全兼容;

2)我们从资源配置和核心功能上进行区分:

Air780EPM的资源配置为:Flash:4MB,RAM:4MB;

Air780EHM的资源配置为:Flash:8MB,RAM:8MB,在Air780EPM的基础上新增AirUI应用;

Air780EHV的资源配置为:Flash:8MB,RAM:8MB,在Air780EHM的基础上新增支持TTS/VoLTE等音频应用;

Air780EGH的资源配置为:Flash:8MB,RAM:8MB,在Air780EHM的基础上新增GNSS定位功能,可用于替代Air780EG;

Air780EGG,在Air780EGH的基础上,新增内置了加速度传感器G-Sensor,可搭配LuatOS扩展库exvib实现GNSS定位静态漂移抑制、低功耗控制算法;

Air780EGP,在Air780EGG的基础上,将资源配置由 Flash:8MB+RAM:8MB 降低为 Flash:4MB+RAM:4MB ,相应的,其支持的功能也将下降为跟Air780EPM一致,但已可以满足绝大部分的物联用定位需求;
