远程固件升级服务

一、FOTA 概述

FOTA 即远程升级功能，此功能可以让客户在不方便大量线刷升级(设备不在身边/量产 PCB 没引出 USB/需要大批量进行功能升级)的情况下，快速进行底层固件/脚本/脚本 + 底层固件 的远程更新。

LuatOS 开发模式下，固件分为两部分：core 和 script

远程升级时：core 为差分升级；script 为全量覆盖升级

远程升级时：可以仅升级 script；也可以仅升级 core；还可以同时升级 core+script

Air8000 支持合宙 iot 平台升级和自建第三方服务器(HTTP)升级

二、演示功能概述

本文将详细讲述 Air8000 如何进行远程升级。

三、准备硬件环境

参考：硬件环境清单第二章节内容，准备以及组装好硬件环境。

本文所需要用到的硬件有 Air8000核心板、USB数据线、SIM卡，核心板实物如下图所示。

四、准备软件环境

1. 烧录工具 Luatools，详细使用说明参考：Luatools工具使用说明 ；

2. 内核固件文件（底层 core 固件文件）：LuatOS-SoC_V2005_Air8000；此页面有新版本固件的话选用最新版本固件。

3. LuatOS 需要的脚本和资源文件：https://gitee.com/openLuat/LuatOS-Air8000/tree/master/Core_board_demo/fota2；

4. lib 脚本文件：使用 Luatools 烧录时，勾选“添加默认lib”选项，使用默认 lib 脚本文件；

准备好软件环境之后，接下来查看如何烧录项目文件到 Air8000核心板中，将本篇文章中演示使用的项目文件烧录到 Air8000核心板中。

五、API接口说明

libfota2 - fota升级v2

六、合宙自有服务器 FOTA 简介

FOTA 有多种方式，可以使用合宙的 iot 平台进行升级，也可以使用用户自建平台升级，可以只升级 core，也可以只升级用户脚本，还可以 core+ 脚本一起升级，接下来先介绍合宙自有服务器升级，第三方升级在下一篇文章中介绍

6.1 云平台配置

使用合宙自建服务器的话，需要先登录合宙 IOT 平台，如下图所示，没有账号的，可以先注册一个。 客户向合宙采购4G模块时，如果采购人员没有告知合宙这批模块放在iot.openluat.com上的哪个项目下，则合宙会以采购人的手机号为账号，默认密码888888，创建一个“Air7XXF标准模块”的项目，此次采购的所有模块都会放在这个项目下，如果你的账号下没有对应imei，可以联系合宙销售帮忙添加模块到对应项目下(最好还是从哪里买的模块，就让他给你转移到你自己名下)

如果不在自己账号下，也可以通过烧录专属固件的方法，把模块归属到您指定的项目下，可以通过点击合宙云平台右上角的问号，此时会弹出帮助中心，然后查看详细说明。

1. 如果你已经登录账户，那么便点击下图中红框对应位置。

2. 再根据下图指示依次点击红框所示的地方，创建一个新项目，本文将项目名称命名为“Air8000”，项目描述可以不填。

3. 在所有项目的最后，找到自己刚刚新建的项目，并且点击红框内的"查看/点击复制"复制所需要的校验码到剪切板，用于后面的升级。

4. 至此，合宙iot平台上的预备动作就做完了。

6.2 仅脚本升级简介

如果用户只是新增一些自己的脚本逻辑，没有更新底层固件，可以选择仅脚本升级。

6.2.1 仅脚本升级示例

源码参考：仅脚本升级 demo 链接

1. 需要将代码中的PRODUCT_KEY参数修改为刚才复制的校验码，我的校验码是Va1jH6k1emaZkFwGU6kuO7oCqFZt7KZp，修改后的代码如下。大家不要直接复制我的校验码，一定要用自己项目的校验码，切记！！！

-- LuaTools需要PROJECT和VERSION这两个信息
PROJECT = "fotademo"
-- iot限制，只能上传xxx.yyy.zzz格式的三位数的版本号，但实际上现在只用了XXX和ZZZ,中间yyy暂未使用
-- 需要注意的是,因为yyy不生效，所以111.222.333版本和111.444.333版本，对iot平台来说都一样，所以建议中间那一位永远写000
VERSION = "001.000.000"

-- 使用合宙iot平台时需要这个参数
PRODUCT_KEY = "Va1jH6k1emaZkFwGU6kuO7oCqFZt7KZp" -- 到 iot.openluat.com 创建项目,获取正确的项目id

sys = require "sys"
libfota2 = require "libfota2"

-- 联网函数, 可自行删减
sys.taskInit(function()
    -- 默认都等到联网成功
    sys.waitUntil("IP_READY")
    log.info("4G网络链接成功")
    sys.publish("net_ready")
end)

-- 循环打印版本号, 方便看版本号变化, 非必须
sys.taskInit(function()
    while 1 do
        sys.wait(5000)
        log.info("降功耗 找合宙")
        -- log.info("fota", "脚本版本号", VERSION)
        log.info("fota", "脚本版本号", VERSION, "core版本号", rtos.version())
    end
end)

-- 升级结果的回调函数
-- 功能:获取fota的回调函数
-- 参数:
-- result:number类型
--   0表示成功
--   1表示连接失败
--   2表示url错误
--   3表示服务器断开
--   4表示接收报文错误
--   5表示使用iot平台VERSION需要使用 xxx.yyy.zzz形式
local function fota_cb(ret)
    log.info("fota", ret)
    if ret == 0 then
        log.info("升级包下载成功,重启模块")
        rtos.reboot()
    elseif ret == 1 then
        log.info("连接失败", "请检查url拼写或服务器配置(是否为内网)")
    elseif ret == 2 then
        log.info("url错误", "检查url拼写")
    elseif ret == 3 then
        log.info("服务器断开", "检查服务器白名单配置")
    elseif ret == 4 then
        log.info("接收报文错误", "检查模块固件或升级包内文件是否正常")
    elseif ret == 5 then
        log.info("版本号书写错误", "iot平台版本号需要使用xxx.yyy.zzz形式")
    else
        log.info("不是上面几种情况 ret为", ret)
    end
end

local ota_opts = {}

-- 使用合宙iot平台进行升级,不需要管下面这段代码
-- 使用第三方服务器时打开下面这段代码
--[[local ota_opts = {
    url = "",
    -- 合宙IOT平台的默认升级URL, 不填就是这个默认值
    -- 如果是自建的OTA服务器, 则需要填写正确的URL, 例如 http://192.168.1.5:8000/update
    -- 如果自建OTA服务器,且url包含全部参数,不需要额外添加参数, 请在url前面添加 ###
    -- 如果不加###，则默认会上传如下参数
    -- 1. opts.version string 版本号, 默认是 BSP版本号.x.z格式
    -- 2. opts.timeout int 请求超时时间, 默认300000毫秒,单位毫秒
    -- 3. opts.project_key string 合宙IOT平台的项目key, 默认取全局变量PRODUCT_KEY. 自建服务器不用填
    -- 4. opts.imei string 设备识别码, 默认取IMEI(Cat.1模块)或WLAN MAC地址(wifi模块)或MCU唯一ID
    -- 5. opts.firmware_name string 底层版本号
    -- 请求的版本号, 合宙IOT有一套版本号体系,不传就是合宙规则, 自建服务器的话当然是自行约定版本号了
    version = ""
    -- 其他更多参数, 请查阅libfota2的文档 https://wiki.luatos.com/api/libs/libfota2.html
}]]--
sys.taskInit(function()
    -- 这个判断是提醒要设置PRODUCT_KEY的,实际生产请删除
    if "123" == _G.PRODUCT_KEY and not ota_opts.url then
        while 1 do
            sys.wait(1000)
            log.info("fota", "请修改正确的PRODUCT_KEY")
        end
    end
    -- 等待网络就行后开始检查升级
    sys.waitUntil("net_ready")
    log.info("开始检查升级")
    sys.wait(500)
    libfota2.request(fota_cb, ota_opts)
end)
-- 演示定时自动升级, 每隔4小时自动检查一次
sys.timerLoopStart(libfota2.request, 4 * 3600000, fota_cb, ota_opts)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

2. 打开 Luatools 的“项目管理测试”界面，点击“生成量产文件”，Air8000的纯脚本升级文件放在 Luatools 根目录下的"SOC 量产及远程升级文件\Air8000"目录下。

3. 因为模块烧录的是 001.000.000 版本，所以我们需要给脚本里的版本号改一下，改为 001.000.001 版本。

4. 再将脚本中增加几行打印(为了模拟用户修改脚本的动作)。

5. 然后重新生成一次量产固件

6. 打开刚刚的合宙 iot 平台点击我的项目--固件列表--创建固件

7. 点击选择文件，把刚刚的 bin 后缀文件上传到 iot 平台

8. 文件名、固件名、版本号都是自动识别的，用户无需修改

9. 点击确定，等待上传成功的动画提示，成功后便如下图所示。

10. 接下来添加需要升级的设备。模块刚开机时 Luatools 会打印模块的 imei 号，如下图所示，当然也可以使用手机扫描模块上的二维码获得模块 imei 号，或者将模块屏蔽盖上二维码的下方第一排模块的 imei 号，记录下来。

11. 在刚刚创建固件的地方，按照下图所示操作，添加模块的 imei（同时需要该设备在对应项目下）。

12. 将升级文件上传和添加 imei 工作完成以后，点击 Luatools 上的重启模块或者按照代码里的等待 4 小时，触发远程升级逻辑。

6.2.2 示例效果展示

升级前：因为没有添加升级固件，所以请求升级的结果如下图所示，每隔 5S 会打印一句"降功耗找合宙"和当前版本号

升级中：模块请求升级，下载完升级包以后会进行 MD5 验证升级包有无问题，如果没问题，就会启动重启程序，然后进行升级工作

升级后：升级成功后按我们之前的脚本，每隔 1S，打印五次"降功耗,找合宙"以及当前脚本版本号，可以看出，当前版本号已经由原来的 001.000.000 变为了 001.000.001

当然：升级完成以后，因为脚本中有联网就去请求一次升级的代码，所以，会再去请求一次升级，因为没有更高的版本了，所以会上报"已是最新版本"

6.3 含 core 升级简介

每一次 core 的升级都会带来一些网络上的优化(例如信号差时的网络稳定性)以及一些 bug 修复，所以在发布新版本以后，用户可以先测试下 core 对自己脚本有无明显影响或性能提升，然后进行远程 FOTA。

6.3.1 含 core 升级测试 demo

源码参考：含 core 升级 demo 链接

1. 这里同样需要将代码中的PRODUCT_KEY参数修改为刚才复制的校验码，我的校验码是Va1jH6k1emaZkFwGU6kuO7oCqFZt7KZp，修改后的代码如下。大家不要直接复制我的校验码，一定要用自己项目的校验码，切记！！！

-- LuaTools需要PROJECT和VERSION这两个信息
PROJECT = "fotademo"
-- iot限制，只能上传xxx.yyy.zzz格式的三位数的版本号，但实际上现在只用了XXX和ZZZ,中间yyy暂未使用
-- 需要注意的是,因为yyy不生效，所以111.222.333版本和111.444.333版本，对iot平台来说都一样，所以建议中间那一位永远写000
VERSION = "001.000.000"

-- 使用合宙iot平台时需要这个参数
PRODUCT_KEY = "Va1jH6k1emaZkFwGU6kuO7oCqFZt7KZp" -- 到 iot.openluat.com 创建项目,获取正确的项目id

sys = require "sys"
libfota2 = require "libfota2"

-- 联网函数, 可自行删减
sys.taskInit(function()
    -- 默认都等到联网成功
    sys.waitUntil("IP_READY")
    log.info("4G网络链接成功")
    sys.publish("net_ready")
end)

-- 循环打印版本号, 方便看版本号变化, 非必须
sys.taskInit(function()
    while 1 do
        sys.wait(5000)
        log.info("降功耗 找合宙")
        -- log.info("fota", "脚本版本号", VERSION)
        log.info("fota", "脚本版本号", VERSION, "core版本号", rtos.version())
    end
end)

-- 升级结果的回调函数
-- 功能:获取fota的回调函数
-- 参数:
-- result:number类型
--   0表示成功
--   1表示连接失败
--   2表示url错误
--   3表示服务器断开
--   4表示接收报文错误
--   5表示使用iot平台VERSION需要使用 xxx.yyy.zzz形式
local function fota_cb(ret)
    log.info("fota", ret)
    if ret == 0 then
        log.info("升级包下载成功,重启模块")
        rtos.reboot()
    elseif ret == 1 then
        log.info("连接失败", "请检查url拼写或服务器配置(是否为内网)")
    elseif ret == 2 then
        log.info("url错误", "检查url拼写")
    elseif ret == 3 then
        log.info("服务器断开", "检查服务器白名单配置")
    elseif ret == 4 then
        log.info("接收报文错误", "检查模块固件或升级包内文件是否正常")
    elseif ret == 5 then
        log.info("版本号书写错误", "iot平台版本号需要使用xxx.yyy.zzz形式")
    else
        log.info("不是上面几种情况 ret为", ret)
    end
end

local ota_opts = {}

-- 使用合宙iot平台进行升级,不需要管下面这段代码
-- 使用第三方服务器时打开下面这段代码
--[[local ota_opts = {
    url = "",
    -- 合宙IOT平台的默认升级URL, 不填就是这个默认值
    -- 如果是自建的OTA服务器, 则需要填写正确的URL, 例如 http://192.168.1.5:8000/update
    -- 如果自建OTA服务器,且url包含全部参数,不需要额外添加参数, 请在url前面添加 ###
    -- 如果不加###，则默认会上传如下参数
    -- 1. opts.version string 版本号, 默认是 BSP版本号.x.z格式
    -- 2. opts.timeout int 请求超时时间, 默认300000毫秒,单位毫秒
    -- 3. opts.project_key string 合宙IOT平台的项目key, 默认取全局变量PRODUCT_KEY. 自建服务器不用填
    -- 4. opts.imei string 设备识别码, 默认取IMEI(Cat.1模块)或WLAN MAC地址(wifi模块)或MCU唯一ID
    -- 5. opts.firmware_name string 底层版本号
    -- 请求的版本号, 合宙IOT有一套版本号体系,不传就是合宙规则, 自建服务器的话当然是自行约定版本号了
    version = ""
    -- 其他更多参数, 请查阅libfota2的文档 https://wiki.luatos.com/api/libs/libfota2.html
}]]--
sys.taskInit(function()
    -- 这个判断是提醒要设置PRODUCT_KEY的,实际生产请删除
    if "123" == _G.PRODUCT_KEY and not ota_opts.url then
        while 1 do
            sys.wait(1000)
            log.info("fota", "请修改正确的PRODUCT_KEY")
        end
    end
    -- 等待网络就行后开始检查升级
    sys.waitUntil("net_ready")
    log.info("开始检查升级")
    sys.wait(500)
    libfota2.request(fota_cb, ota_opts)
end)
-- 演示定时自动升级, 每隔4小时自动检查一次
sys.timerLoopStart(libfota2.request, 4 * 3600000, fota_cb, ota_opts)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

2. 由于目前 Air8000 最新固件版本为2005，所以我们需要再下载一个2004版本的固件用于演示。此处演示是从2004升级到2005。001.000.001 脚本搭配V2004固件，001.000.002 脚本搭配V2005固件。具体操作不再演示，大家可根据前面的教程自行生成对应的量产文件。生成好的量产文件如下图所示。

3. 接下来就是针对这两个量产文件，制作一个差分文件，用来远程升级(注：远程升级中 core 为差分，脚本为全量升级)。 点击到 Luatools 的主界面，依次点击图中蓝框所示意的地方(注：必须使用 luatools_3.0.9 及其以上版本，要不差分包升级的时候可能会出问题)。

4. 按下图所示选择低版本以及高版本的固件，然后点击开始执行即可，如果不想输出的差分包在 Luatools 根目录下，可以自行选择一个输出路径。

5. 因为包含了 core 中的改动，所以时间会稍长一些，Luatools 可能会出现"假死"情况，不要关闭它，稍等一会即可看到

6. 同样，在你选择的目录下(没选择的在 Luatools 根目录下)看到如下所示，带着脚本的 PROJECT core 版本号 脚本版本号的 bin 后缀的差分文件。

7. 至于 iot 平台的配置还是和上文一样的步骤。登录 iot 平台，打开刚刚的合宙 iot 平台点击我的项目--固件列表--创建固件。

8. 点击选择文件，把刚刚的 bin 后缀文件上传到 iot 平台。

9. 文件名、固件名、版本号都是自动识别的，用户无需修改

10. 点击确定，等待上传成功的动画提示，成功后便如下图所示。

11. 如果上传了其他文件，会提示"升级文件有误"

12. 接下来添加需要升级的设备。模块刚开机时 Luatools 会打印模块的 imei 号，如下图所示，当然也可以使用手机扫描模块上的二维码获得模块 imei 号，或者将模块屏蔽盖上二维码的下方第一排模块的 imei 号，记录下来。

13. 在刚刚创建固件的地方，按照下图所示操作，添加模块的 imei（同时需要该设备在对应项目下）。

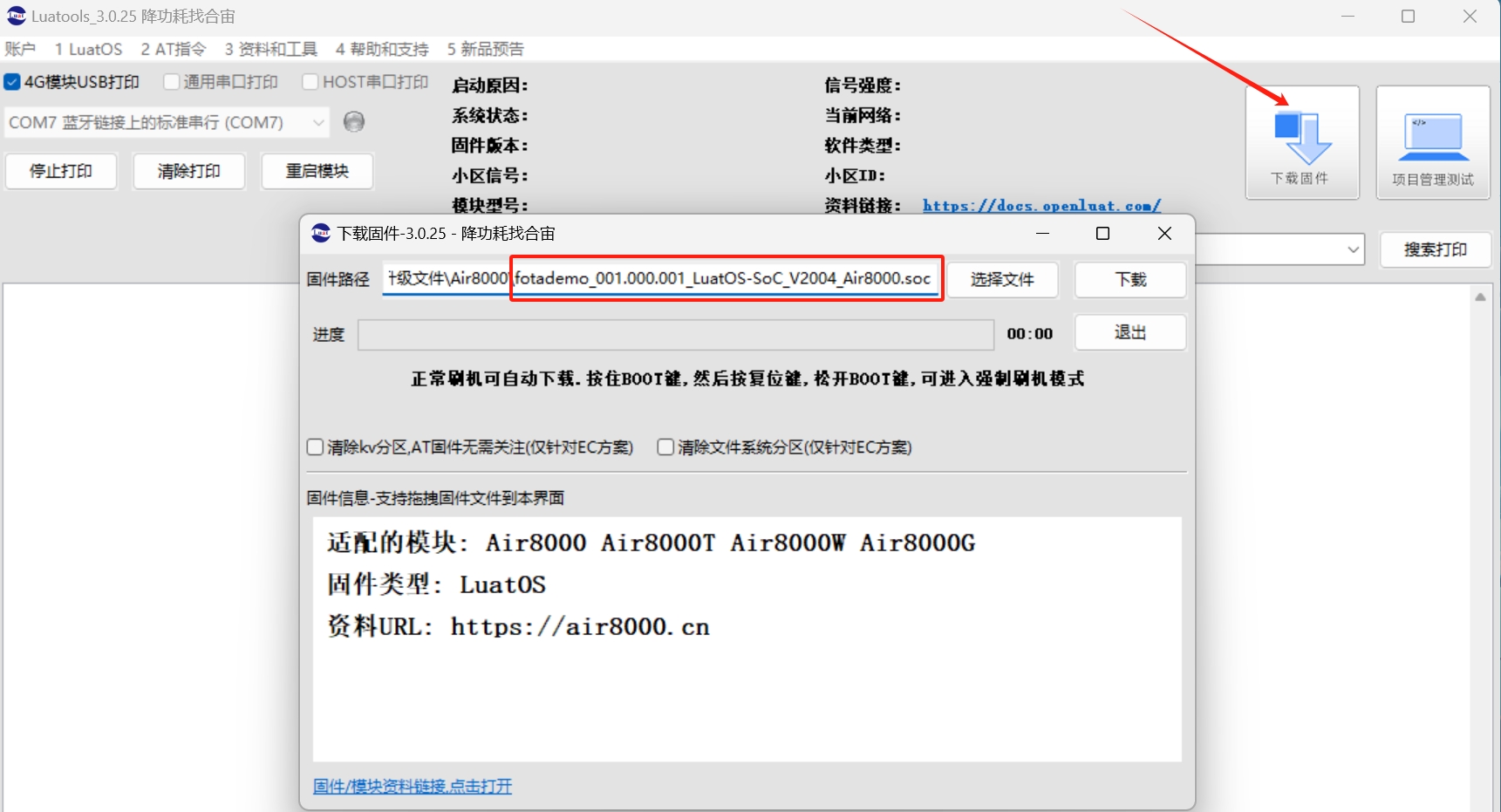

14. 将升级文件上传和添加 imei 工作完成以后，为了防止模块当前固件不是 fotademo_001.000.001_LuatOS-SoC_V2004_Air8000 版本，可以点击 Luatools 主界面右边的"下载固件"选择最早的 001.000.001 版本，按住 BOOT 重启模块，然后点击下载，将最早的固件下载进模块里。

6.3.2 示例效果展示

升级前：模块打印当前脚本版本号和 core 版本号

升级中下载差分包，校验差分包完成后就会重启模块进入真正的升级逻辑

因为升级包带 core，所以从重启命令执行下去，到最终升级完成，模块重新开机打印了第一条开机日志，中间隔了不到一分钟，如果 core 中代码改动较多，两分钟三分钟都是正常的。

七、常见问题

7.1 为什么升级后我的模块没有任何反应了，像是变砖一样

有多种可能，

7.1.1 检查脚本

首先先检查下用户自己的脚本，有可能是引起重启/死机的代码写在了最前面，例如新加的某个值或者函数为 nil 但是还是去做了些加减乘除或者判断大小的逻辑。可以直接本地烧录下新版本的 core+ 脚本验证，如果有 fskv 等用到 flash 的代码，可能需要仔细检查才能排除问题，比如下载的时候勾选如下图所示的两个选项。

7.1.2 检查 core

如果是仅脚本升级，但是没注意使用了新 core 中才有的接口，就有可能引起循环重启，如果重启在代码最开头，模块可能来不及打印任何日志就重启了，可以直接本地烧录下新版本的 core+ 脚本验证，如果有 fskv 等用到 flash 的代码，可能需要仔细检查。

7.2 检查过脚本和 core，没问题，为什么会循环升级 6 次以后禁止升级

检查下升级包是否正常，有时候因为人员误操作，经常会出现旧脚本 + 新 core 或者新脚本 + 旧 core 的意外组合，

例如：

本来应该如下表描述的一样

	脚本版本号	core 版本号
旧版本	001.000.000	V2004
新版本	001.000.005	V2005

操作人员失误后变成了如下

	脚本版本号	core 版本号
误操作旧版本(1)	001.000.005	V2004
误操作旧版本(2)	001.000.000	V2005
误操作新版本(1)	001.000.000	V2005
误操作新版本(2)	001.000.005	V2004

然后误操作旧版本(1) 和误操作新版本(1)进行差分，这样虽然脚本版本号旧版本大于了新版本，但是 core 的旧版本小于新版本，所以升级平台依旧认为是依次有效的升级，下发了升级包。

升级完成后，模块内部脚本版本号变成了 001.000.000 core 版本号为 V2005，下次模块请求升级的时候，当前固件上报的脚本版本号(001.000.000)依旧小于云平台存储的脚本版本号(001.000.005)，然后继续下发升级包，就这么循环 6 次，然后触发合宙 iot 平台的禁止升级规则

在正确生成差分包，并且上传成功后，可以在 iot 平台里解除禁止升级的限制

在"我的设备"中选择升级 imei 所在的项目，然后点击右边的"解除禁止升级"，

确定“导致设备循环升级的异常”已经处理完成后，点击确定解除，即可解除限制升级

7.3 我想在服务器发送特定的字符串如"update"时再触发升级，应该怎么做

只需要在你希望的升级逻辑后面加上升级语句即可，例如 mqtt 的 demo 里增加几句话

elseif event == "recv" then
    libfota2 = require "libfota2"
    log.info("mqtt", "downlink", "topic", data, "payload", payload)
    --假定mqtt发过来的字符串为"update"就启动升级
    if payload =="update" then
        libfota2.request(fota_cb, ota_opts)
    end
    sys.publish("mqtt_payload", data, payload)

又或者希望按键升级：

--这里假定使用GPIO0进行按键升级
   gpio.debounce(0, 3000, 1)
   gpio.setup(0, function()
   libfota2.request(fota_cb, ota_opts)
   end, gpio.PULLUP)
