一、SD 卡概述

1、SD 卡

1.1 SD 卡简介

定义：SD 卡（Secure Digital Card）是一种基于半导体快闪记忆器的新一代记忆设备，被广泛用于便携式设备中存储数据。
特点：高存储容量、快速数据传输速度、体积小、重量轻、安全性高（支持数据加密）。

1.2 SD 卡类型与规格

标准 SD 卡：原始 SD 卡规格。
miniSD 卡：缩小版的 SD 卡。

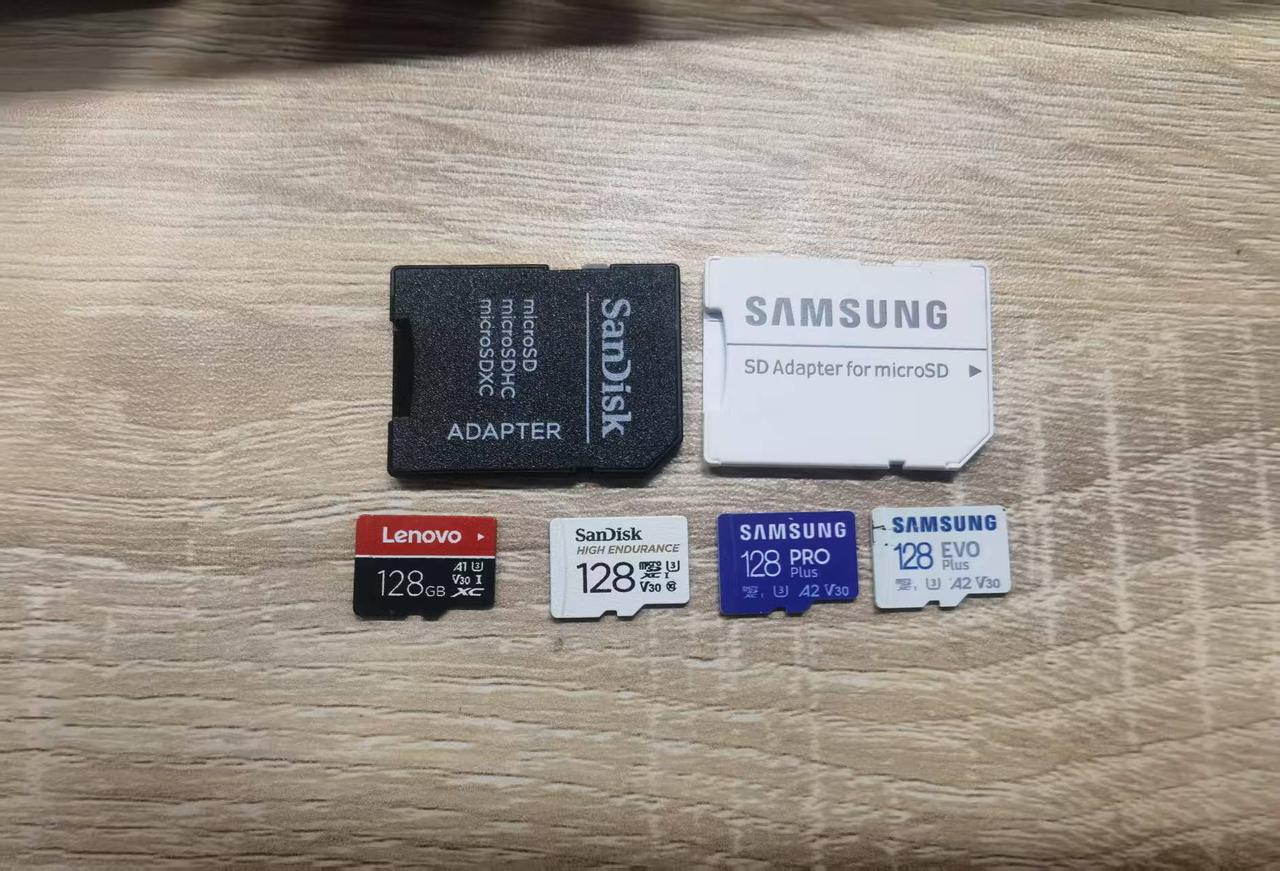

microSD 卡（又称 TF 卡）：最小的 SD 卡规格，常用于智能手机和微型设备。

1.3 SD 卡工作原理

文件系统：通常使用 FAT 文件系统（如 FAT16、FAT32）。
通信协议：基于 SPI 协议进行数据传输。

二、演示功能概述

本 demo 展示了如何在 Air8000 整机开发板上，通过 Luat 脚本使用 FATFS 文件系统库对 SD/TF 卡进行基本的文件操作。在 demo 中介绍 SPI 初始化，fatfs 文件系统的挂载，获取可用 sd 卡空间，查看文件系统状态，还有一些文件操作测试：读取文件、写入文件、文件追加测试、按行读取测试。

三、准备硬件环境

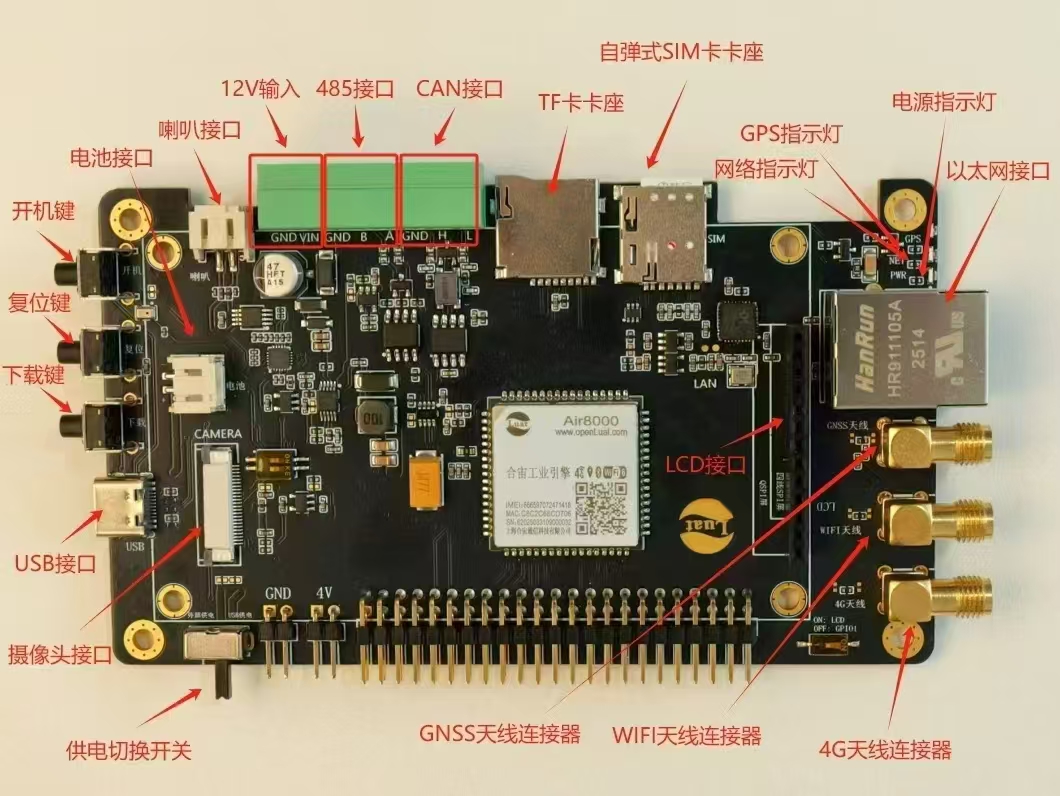

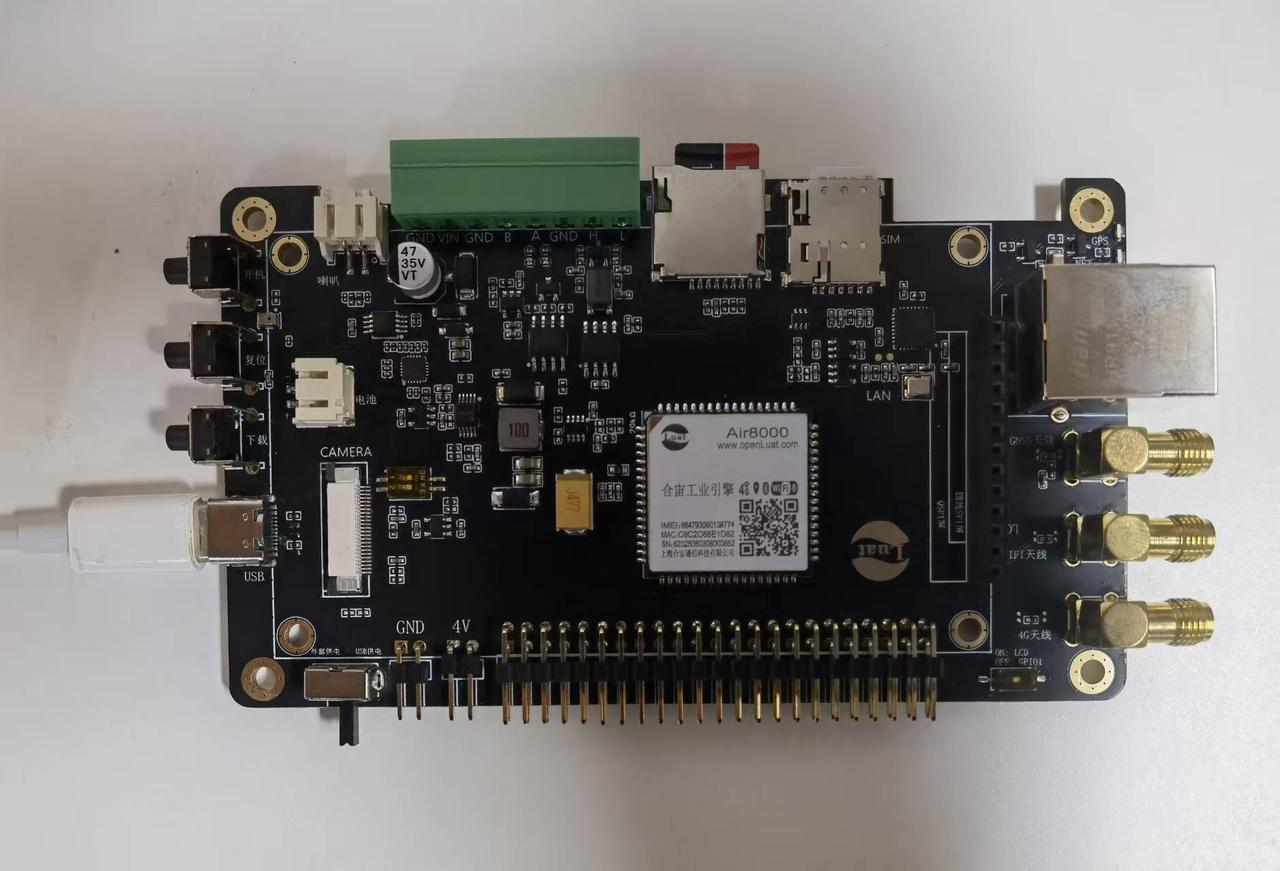

1. Air8000 整机开发板准备环境：

在我们 Air8000 整机开发板上集成的是 microSD 卡（即 TF 卡）卡座：

淘宝购买链接：Air8000整机开发板

2. SD 卡：

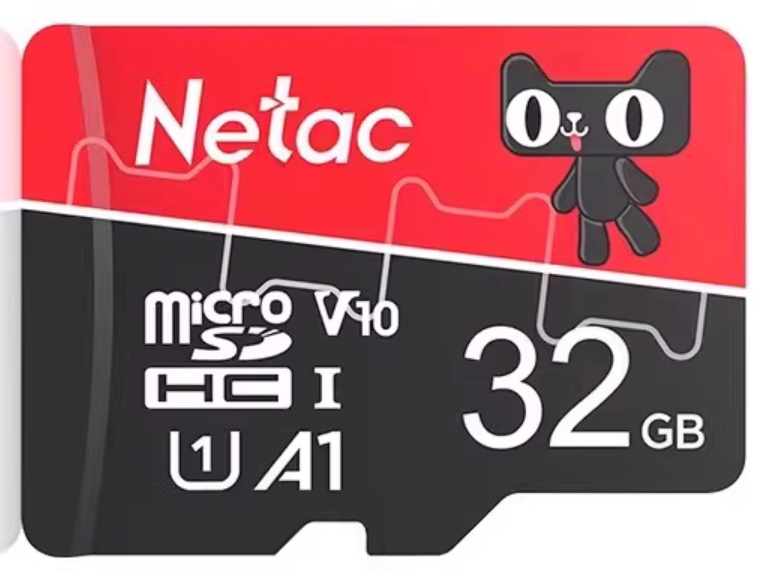

本例使用的是朗科 32G TF 卡，如下图所示（可淘宝上自行选择购买。）：

四、准备软件环境

1. 烧录工具 https://docs.openluat.com/air8000/luatos/common/swenv/；

2. 内核固件文件（底层 core 固件文件）：https://gitee.com/openLuat/LuatOS/tree/master/module/Air8000/core；

3. LuatOS 需要的脚本和资源文件：https://gitee.com/openLuat/LuatOS/tree/master/module/Air8000/demo/tf

4. lib 脚本文件：使用 Luatools 烧录时，勾选添加默认 lib 选项，使用默认 lib 脚本文件；

准备好软件环境之后，接下来查看 https://docs.openluat.com/air8000/luatos/common/download/，将本篇文章中演示使用的项目文件烧录到 Air8000 整机开发板中。

五、SD 卡软硬件参考

5.1 API 接口介绍

本教程使用 api 接口为:

https://docs.openluat.com/air8000/luatos/api/core/fatfs/

https://docs.openluat.com/air8000/luatos/api/core/fs/

https://docs.openluat.com/air8000/luatos/api/core/io/

注意：

1. luatos 的 api 接口是通用的。

2. 通常只使用 fatfs.mount 挂载 tf/sd 卡,其他操作走 io 库就可以了。

3. 挂载成 fatfs 后，可以通过 fs.fsstat 来获取文件系统信息，或 fs.fsize 来获取文件大小。

5.2 硬件设计参考

硬件设计参考 SCH__Air8000 开发板暨二次开发参考设计 V20250214.pdf

六、代码示例介绍

6.1 软件代码介绍

代码中有详细的注释，可以用来参考：

-- LuaTools需要PROJECT和VERSION这两个信息
PROJECT = "fatfs"
VERSION = "1.0.0"

-- sys库是标配
_G.sys = require("sys")

local rtos_bsp = rtos.bsp()

-- spi_id,pin_cs
local function fatfs_spi_pin()
    return 1, 20    -- Air8000整机开发板上的pin_cs为20
end

sys.taskInit(function()
    sys.wait(1000)
    -- fatfs.debug(1) -- 若挂载失败,可以尝试打开调试信息,查找原因

    -- 此为spi方式
    local spi_id, pin_cs,tp = fatfs_spi_pin()
    -- 仅SPI方式需要自行初始化spi, sdio不需要
    spi.setup(spi_id, nil, 0, 0, pin_cs, 400 * 1000)
    gpio.setup(pin_cs, 1)
    fatfs.mount(fatfs.SPI, "/sd", spi_id, pin_cs, 24 * 1000 * 1000)

    local data, err = fatfs.getfree("/sd")
    if data then
        log.info("fatfs", "getfree", json.encode(data))
    else
        log.info("fatfs", "err", err)
    end

    -- #################################################
    -- 文件操作测试
    -- #################################################
    local f = io.open("/sd/boottime", "rb")
    local c = 0
    if f then
        local data = f:read("*a")
        log.info("fs", "data", data, data:toHex())
        c = tonumber(data)
        f:close()
    end
    log.info("fs", "boot count", c)
    if c == nil then
        c = 0
    end
    c = c + 1
    f = io.open("/sd/boottime", "wb")
    if f ~= nil then
        log.info("fs", "write c to file", c, tostring(c))
        f:write(tostring(c))
        f:close()
    else
        log.warn("sdio", "mount not good?!")
    end
    if fs then
        log.info("fsstat", fs.fsstat("/"))
        log.info("fsstat", fs.fsstat("/sd"))
    end

    -- 测试一下追加, fix in 2021.12.21
    os.remove("/sd/test_a")
    sys.wait(50)
    f = io.open("/sd/test_a", "w")
    if f then
        f:write("ABC")
        f:close()
    end
    f = io.open("/sd/test_a", "a+")
    if f then
        f:write("def")
        f:close()
    end
    f = io.open("/sd/test_a", "r")
    if  f then
        local data = f:read("*a")
        log.info("data", data, data == "ABCdef")
        f:close()
    end

    -- 测试一下按行读取, fix in 2022-01-16
    f = io.open("/sd/testline", "w")
    if f then
        f:write("abc\n")
        f:write("123\n")
        f:write("wendal\n")
        f:close()
    end
    sys.wait(100)
    f = io.open("/sd/testline", "r")
    if f then
        log.info("sdio", "line1", f:read("*l"))
        log.info("sdio", "line2", f:read("*l"))
        log.info("sdio", "line3", f:read("*l"))
        f:close()
    end

    -- #################################################

end)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

6.2 效果展示

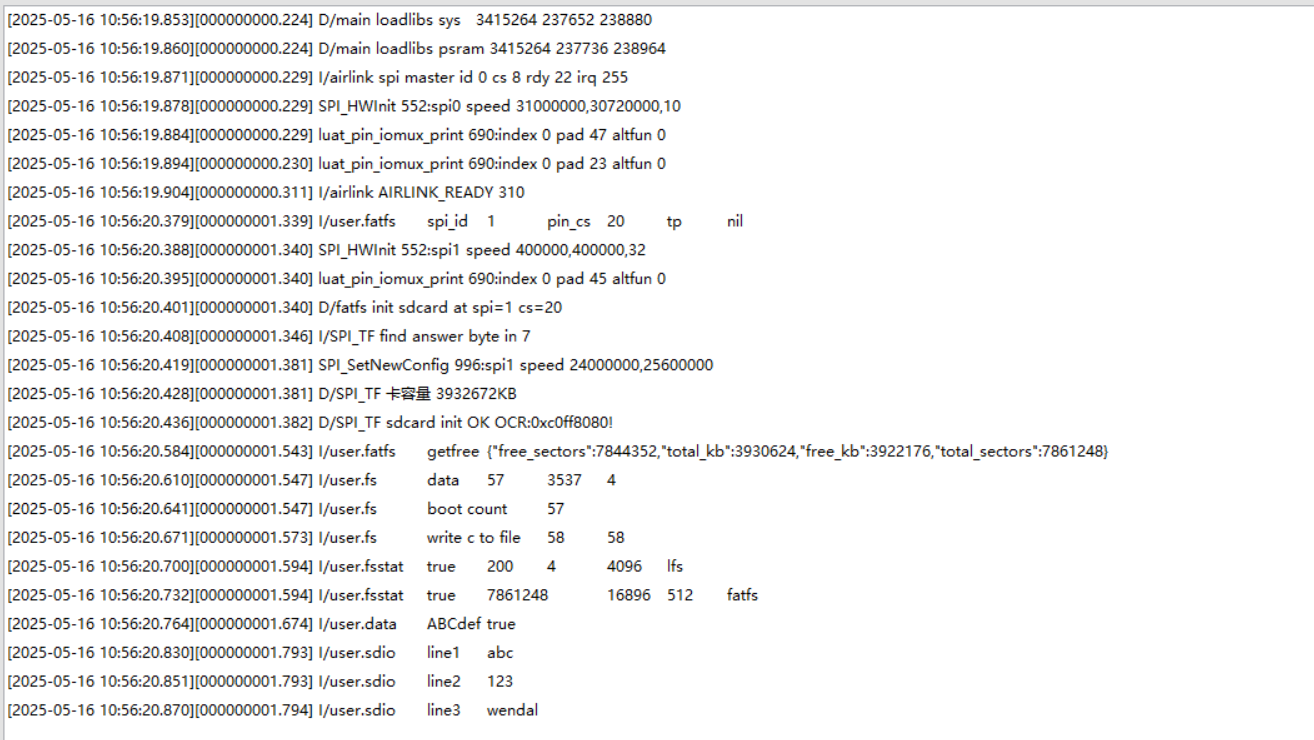

通过日志可以查看到 sd 卡已经挂载成功，并且打印了可用空间大小和文件系统的信息，文件系统操作的操作也都成功。

七、总结

至此，我们已使用 Air8000 整机开发板通过 SPI 方式，完成了对 SD 卡挂载 fatfs、以及对 SD 卡中文件读写操作。

八、常见问题

1. 为什么 air8000 不能识别新购买的 sd 卡：

文件系为 FAT32 格式（windows、linux 都可以正常识别），所以非 FAT 格式的 SD 卡会挂载失败，而无法正常识别。

2. SD 卡的读写路径是什么？

SD 卡文件访问通过路径前加上"/sd"，如果 sd 卡中有一个文件 test.txt ，那这个文件的路径就是"/sd/test.txt"。

3. http 下载的文件可以直接保存到 sd 卡里吗？

支持，http.request 接口支持直接下载到文件系统中，下载到 sd 卡中的时候只需要注意路径设置。参考 demo 中注释掉的部分。
