管脚分类

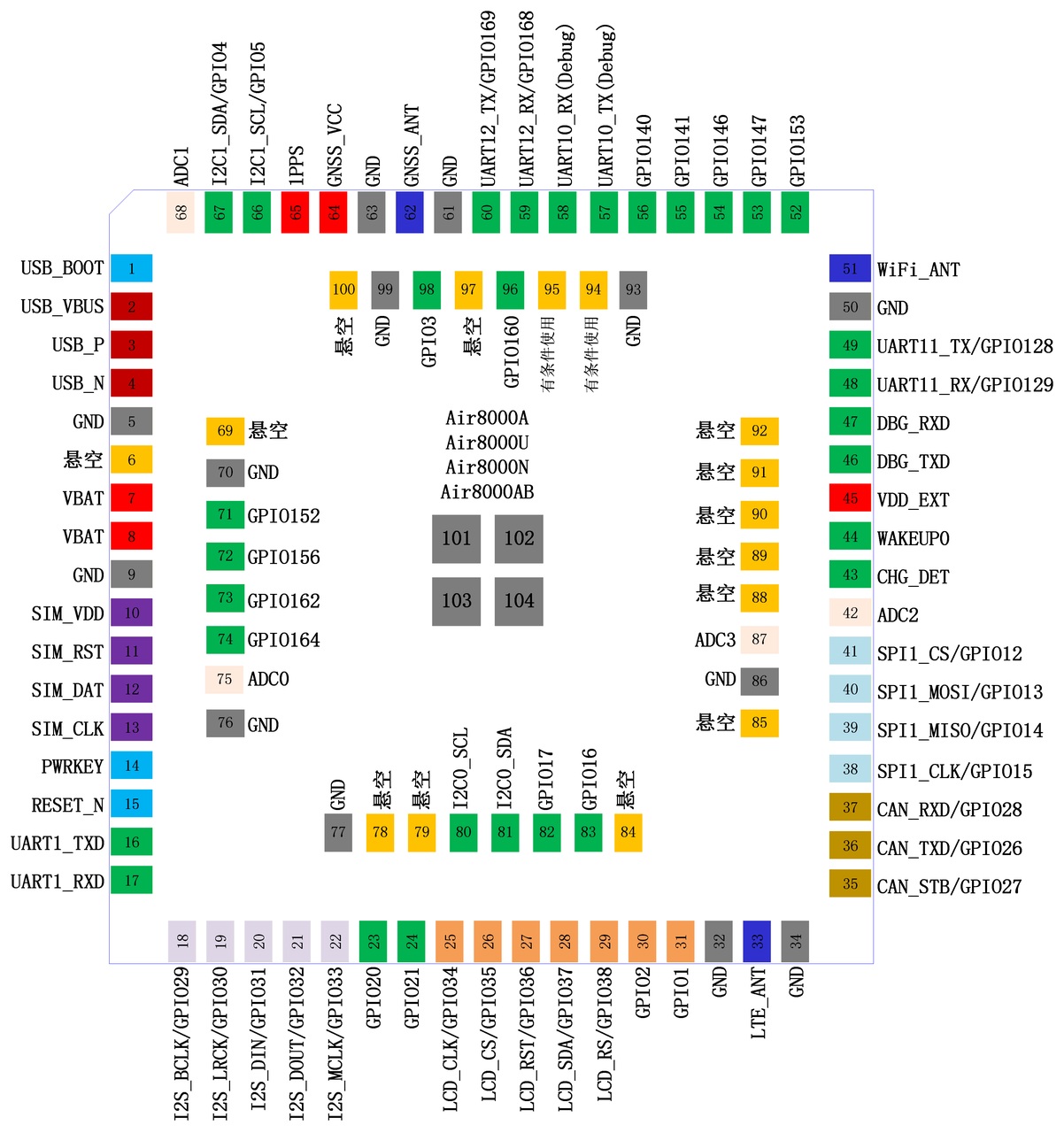

Air8000A共有104个管脚，大致可以分为如下几类：
1、对内供电输入管脚，VBAT；
说明！
a.模组上所有的GND是连在一起的；
b. 模组上所有的NC请保持悬空，不要做接地等其它操作；
2、对外供电输出管脚，VDD_EXT;
3、开机键管脚，PWRKEY；
4、开机键管脚，CHG_DET，有些模组型号资料上也曾写作为CHRG_DET或WAKEUP6，历史原因，实为同一信号管脚；
5、复位键管脚，RESET；
6、下载使能管脚，USB_BOOT，也常被简称为BOOT；
7、模数转换管脚，ADC;
-
ADC1；
-
ADC2；
-
ADC3；
-
ADC4；
8、USB管脚；
- VBUS；
- USB_DP；
- USB_DM；
9、SIM卡管脚，默认只标出了1路SIM卡电路，第2路SIM卡电路可以通过GPIO复用，在后面的章节中会进行介绍；
- SIM_VDD；
- SIM_DAT；
- SIM_CLK；
- SIM_RST；
10、天线管脚；
- 4G天线；
- WiFi/BLE天线；
- GNSS天线；
11、NC管脚，因为各种原因，或者为了兼容之前，或者为了兼容其它型号，虽然存在但是并没有实际功能的管脚，这些管脚通常被标注为NC、Reserved、悬空或不标注任何文字；
12、数字IO管脚，比如GPIO、PWM、UART、ONEWIRE、SPI、I2C、LCD、Camera、CAN接口等；
这类管脚，因为最常用的功能是GPIO，所以也常被称作GPIO管脚，实际可以复用为多种功能；
需要特别说明的是！
Air8000A/Air8000U/Air8000N/Air8000W四个型号包含4G主控芯片和WiFi芯片共两个芯片，有些GPIO隶属于4G主控芯片，有些GPIO隶属于WiFi芯片，一个简单的区分方法是：
a. GPIO口≥100的GPIO，比如GPIO152，隶属于WiFi芯片；
b. UART口≥10的UART，比如UART10，隶属于WiFi芯片；
c. 其余GPIO口或UART口，全部隶属于4G主控芯片；

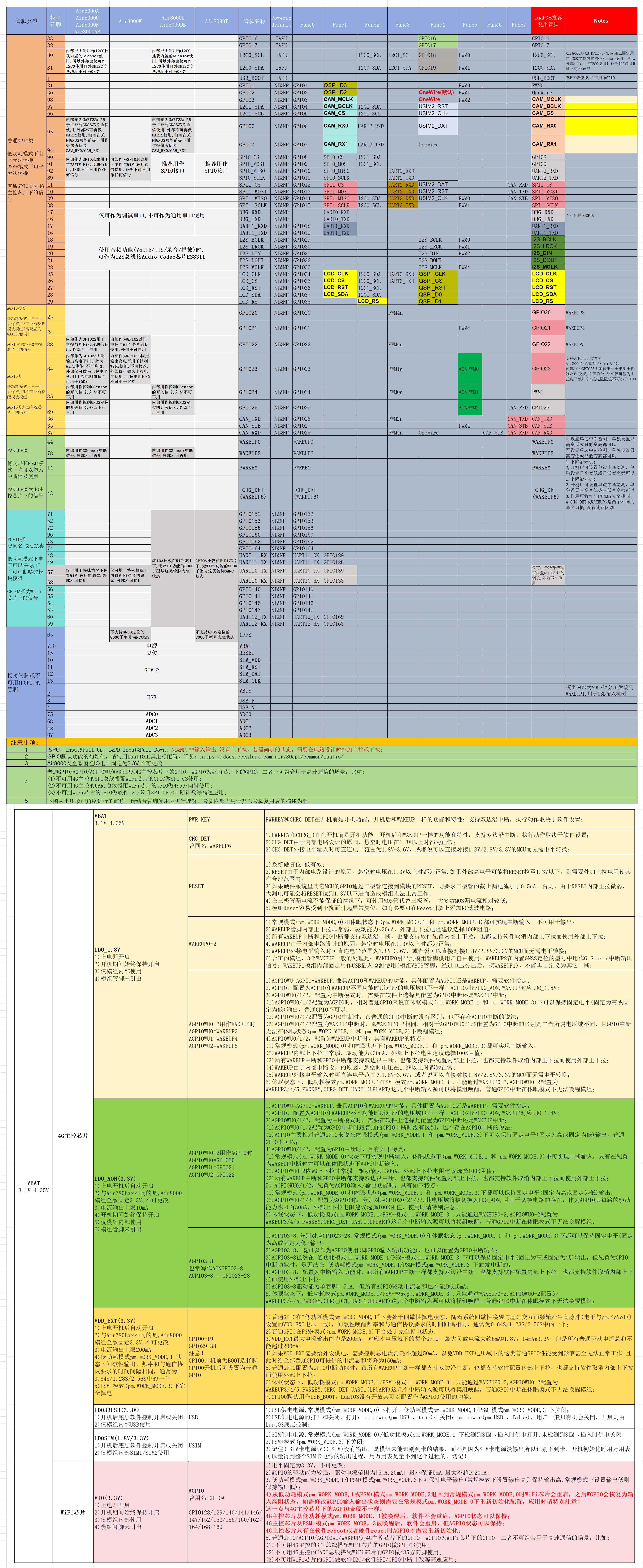

下表是LuatOS已经支持的IO管脚的复用关系，我们会在后面的章节里详细介绍。
