Air8000产品简单介绍
- IO口资源丰富：Air8000提供最多60个可编程的IO口，在休眠情况下可保持输出并可唤醒的IO口不低于20个，满足各种复杂应用场景的需求。
- 多串口：最多6路的串口，满足多种外设驱动需求，提升设备连接灵活性。
- 超低功耗4G ：Air8000支持超低功耗的4G Cat1技术，支持VoLTE确保设备轻松接入广域物联网，无需担忧连接问题。
- 近场通讯：内置低功耗WIFI6(支持AP和STA),BLE5.4,经典蓝牙，确保设备在各种网络环境下都能实现无缝连接。

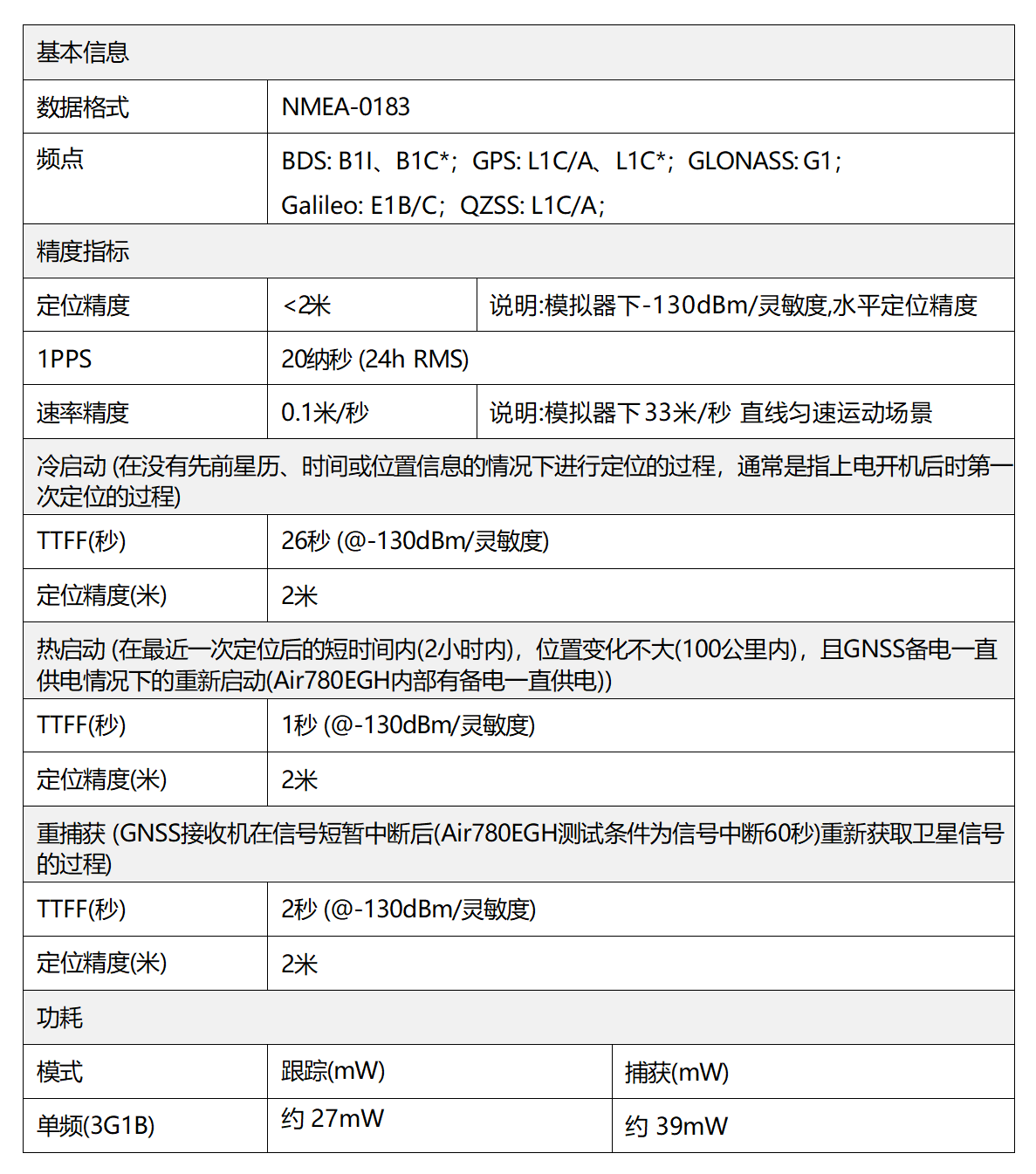

- 内置低功耗GPS：为设备提供精准的定位服务，满足出行、物流等应用场景的需求。
- 全球4G覆盖：支持中国、北美、日本、欧洲、东南亚等地区，同时提供云卡方案，让您的设备在国内外都能自由使用。
- 宽电压&&可充电：支持充电(最高充电电压可设置)和低压供电，电压范围在2.5~4.5V之间，适应多种电池供电场景。
- 运动检测功能：支持震动检测、敲击、计步、跳绳等检测和多种运动算法，为智能穿戴设备提供更多可能性。
- 多媒体功能：支持通话、摄像头（30w）、LCD(480*320)、TTS等多媒体功能，提升设备的互动性和娱乐性。
- 封装方便焊接：采用LCC+LGA封装，方便客户进行焊接操作，降低生产难度。
- 工业接口：支持以太网口，4G转WIFI，485，232，USB,CAN,PLC等协议。
- 多网融合：支持多网融合，4G，WIFI,以太网，只要其中一个有网络就可以在Air8000系统上正常运行。
- 多种接口：SPI,I2C,ADC,UART,CAMER,LCD,I2S等一应俱全。
- 小巧尺寸：尺寸仅为长22mm、宽22mm、高2.3mm，适用于各种紧凑型设计需求。
- 超大开发空间：超大RAM(8M) 和FLASH(8M) ,二次开发空间足够
Air8000支持频段及封装尺寸
| 模块名称 | 适用区域 | 频段 | 封装尺寸 |
|---|---|---|---|
| Air8000 | 中国 | TDD：B34/B38/B39/B40/B41 FDD：B1/B3/B5/B8 |
22*22*2.3mm |

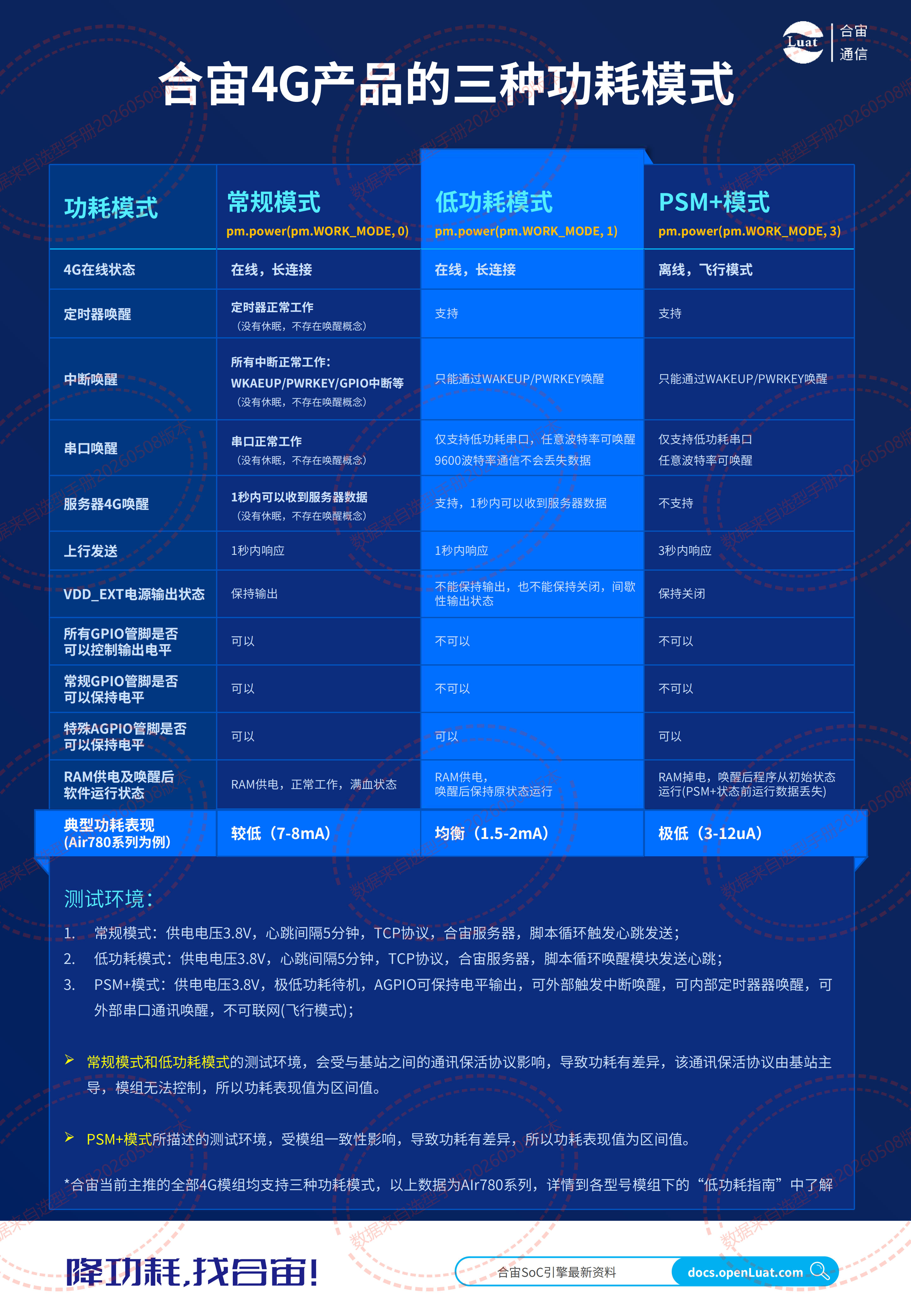

Air8000实网功耗数据
| Air8000 | 常规模式 | 低功耗模式 | PSM+模式 |
|---|---|---|---|
| 4G在线状态 | 在线，长连接 | 在线，长连接 | 离线，飞行模式 |
| 定时器唤醒 | 支持 | 支持 | 支持 |
| 中断唤醒 | 支持 | 支持 | 支持 |
| 串口唤醒 | 支持 | 支持，唤醒时波特率需先设置为9600bps | 支持，唤醒时波特率需先设置为9600bps |
| 服务器4G唤醒 | 支持，1秒内`` | 支持，1秒内 | 不支持 |
| 上行发送 | 1秒内响应 | 1秒内响应 | 1.5秒内响应 |
| VEXT电源输出状态 | 保持输出 | 不能保持输出，也不能保持关闭，间歇性输出状态 | 不能保持输出，也不能保持关闭，间歇性输出状态 |
| 所有GPIO管脚是否可以控制输出电平 | 可以 | 不可以 | 不可以 |
| 常规GPIO管脚是否可以保持电平 | 可以 | 不可以 | 不可以 |
| 特殊AGPIO管脚是否可以保持电平 | 可以 | 可以 | 可以 |
| RAM供电及唤醒后软件运行状态 | RAM供电，正常工作，满血状态 | RAM供电，唤醒后保持原状态运行 | RAM掉电，唤醒后程序从初始状态运行(PSM+状态前运行数据丢失) |
| 典型功耗表现 | 较低(4.6mA) | 均衡(0.42mA) | 极低(23uA) |
测试环境：
1)Air8000，供电电压3.8V，移动网络，频段B3，RSRP值-88附近，DRX 2.56秒，心跳间隔5分钟，心跳数据100Byte，TCP协议，合宙服务器，回环测试；
2)Air8000，同等环境下，低功耗模式，DRX 1.28秒时，平均电流0.6mA，DRX 0.64秒时，平均电流0.9mA；
3)Air8000，同等环境下，常规模式，DRX 1.28秒时，平均电流4.7mA，DRX 0.64秒时，平均电流4.8mA；
4)DRX，Discontinuous Reception，非连续接收，可简单理解为模块与基站之间保持心跳的间隔，一般为0.64秒/1.28秒/2.56秒，需要注意的是，DRX由基站根据网络实际情况而定，模组无法自行控制；
5)Air8000功耗表现在合宙现有模组中排名中等，低功耗模式下低于0.5mA，低功耗表现最好的模组型号是合宙Air780EPS；
Air8000之LuatOS
Air8000常见咨询
1. Air8000支持C-SDK开发吗？
Air8000不支持C-SDK开发，推荐您使用LuatOS开发方式；
LuatOS基于Lua脚本语言开发，Demo功能库齐全，文档丰富，用户只需定义好业务逻辑便可快速开发；
LuatOS专用调试工具Luatools，具备项目代码维护、软件下载、查看运行Trace，快速定位问题等功能；
2. Air8000支持FOTA功能吗？
Air8000支持FOTA功能；
合宙IoT平台可以对个人账号下的每一片模组进行FOTA管理；
Air780EP支持差分升级，无论AT软件，还是LuatOS软件，都可以通过合宙IoT后台进行FOTA升级；
3. Air8000支持数据透传吗？
Air8000支持数据透传功能；
如果您想更快速的实现设备上网功能，可以使用合宙的DTU模组或整机，详见合宙dtu管理平台；
4. Air780EQ/Air780EP/Air780EPS/Air8000与Air780E什么关系？
Air780EQ/Air780EP/Air780EPS/Air8000与Air780E封装尺寸完全相同；
就AT指令功能来讲，Air780EQ/Air780EP/Air780EPS与Air780E之间可以完全替代，但功耗表现有差异，但是，Air8000 不支持AT指令，只支持 LuatOS 二次开发；
就LuatOS二次开发来讲，Air8000是合宙推荐选择的型号；
5. Air8000可以支持海外市场吗？
Air8000的频段(FDD:B1/3/5/8;TDD:B34/38/39/40/41)可以支持中国移动、电信、联通三大运营商；
印度与中国的4G频段相同，理论上Air780EP也可以支持印度，但印度运营商众多，建议出货前务必场测；
东南亚诸国与中国的4G频段接近，但部分国家会略有不同，多集中在B7和B28的差异，贸然出货不排除在部份区域由于基站频段与Air780EP频段的不匹配而导致无法通信；
Air8000N/Air8000U/Air8000J与Air780E封装兼容，可以支持海外不同的国家和区域；
Air8000N:B2/4/5/12/13/66/71;TDD:B40/41，主要面向北美区域；
Air8000U:B1/3/5/7/8/20/28;TDD:B40/41，主要面向欧洲亚洲区域；
Air8000J:B1/3/8/18/19/26/28;TDD:B40/41，主要面向日本；
