一、华为云概述

华为云物联网平台设备接入云服务（IoTDA）提供海量设备的接入和管理能力，将物理设备联接到云，支撑设备数据采集上云和云端下发命令给设备进行远程控制，配合华为云其他产品，帮助您快速构筑物联网解决方案。

官网地址：设备接入-控制台 (huaweicloud.com )

注意：华为的账号分为华为账号华为云账号，IAM 账号，注意区别

二、演示功能概述

接下来为大家介绍 Air8201 如何接入华为云，并且会介绍如何进行华为云的上下行交互处理。

1. 模块端每隔 20 秒发布一次 qos 为 1 的消息到平台端

2. 平台端下发消息，控制模块端灯的亮灭

三、准备硬件环境

3.1 开发板准备

本次使用 Air8201模组，如下图所示：

点击链接购买：合宙Air8201模组淘宝购买链接；

此模组的详细使用说明参考：Air8201 产品手册。

3.2 数据通信线

USB 转 typeC 数据线一根。

3.3 PC 电脑

WIN10 以及以上版本的 WINDOWS 系统。

四、准备软件环境

4.1 下载调试工具

使用说明参考：Luatools 下载和详细使用

4.2 源码及固件

1. 官网下载,底层 core 下载地址：LuatOS 底层 core 注：本 demo 使用如图所示固件

2. 本教程使用的 demo：demo/iotcloud/huaweiyun

3. 源码和固件已打包，如下所示：

注：压缩包中 core 文件夹存放固件，code 文件夹存放 demo。

右键点我,另存为,下载完整压缩文件包

五、华为云软硬件资料

5.1 iotcloud 库介绍

众所周知，市面上有很多云平台，阿里云、腾讯云、中移 onenet、华为云、百度云、Tlink 云等等......并且每家都有自己的协议，工程师要移植不同的 sdk 代码或基于各家的手册文档对接不同的协议，看着都头大！！！

所以 iotcloud 应运而生！iotcloud 是合宙专门为了合并 iot 平台而制作的库，意在使用统一且极简的代码接入各个云平台，轻松实现云功能。用户无需为那么多云平台的接入而头疼，只需要极简的通用 API 即可轻松上云！并且因为通用，所以云平台之间的迁移也十分方便。

iotcloud 库本质就是上层设计一套通用的 API 库来进行每个平台功能的对接。目前已经实现了各个平台的所有注册方式，其中自动注册会将相关验证信息保存 kv，随后使用此验证信息进行连接，通知针对每个平台添加了特有系统实现，比如设备上线通知，设备版本号上传，ota 功能等，用户无需管理这些只需要注意相关下发消息做应用逻辑即可。

5.2 API 接口介绍

本教程使用 api 接口为:iotcloud 云平台库

5.3 Air8201烧录说明

将 Air8201 通过 usb 数据线连接电脑，如下图所示：

Air8201进入boot下载模式，烧录固件和程序，需要将预留的测试点（Air8201板子 B面图）的BOOT 上拉到vdd_ext（A面USB旁边），之后上电开机，即可进入下载模式，下载完程序后将boot脚悬空。

Air8201板子 A面图

Air8201板子 B面图

判断是否进入 BOOT 模式：模块上电，此时在电脑的设备管理器中，查看串口设备，会出现一个端口表示进入了 BOOT 下载模式，如下图所示：

六、云平台配置与效果展示

6.1 云平台配置

6.1.1 登录并开通 IoTDA 实例

登录官网设备接入-控制台 (huaweicloud.com )注册华为云账号开通物联网平台，填写实例名称，标签、实例描述可根据需要选填，完成之后点击立即创建。

注:华为云首页若找不到该入口，在搜索框输入 "设备接入 IoTDA” 关键字进入。

开通实例后点击详情，如下图所示：

接入地址中.iotda 前的数据为 endpoint，即下图中红框处，此信息需要记录下来，供后续使用，如果忘了记录也没有关系，后续可以再重新点开实例详情查看。

6.1.2 创建产品

产品---> 创建产品---> 填写信息---> 确定

注意：下图中创建产品的各类信息为本教程需要，可根据实际情况自行选择。

创建产品后的产品 ID 要记录下来，后面会用到

到此为止，创建产品工作已经完成，同时需要注意将 endpoint 和产品 ID 记录下来，后续会根据不同注册方式来进行实例讲解。

6.2 设备注册

华为云动态注册即自动注册相当于管理员用操作 api 强制注册，华为云本身并没有直接的自动注册 api，故不建议此方式，本文也不再介绍该注册方式，仅介绍密钥校验(手动注册)方式。

6.2.1 密钥校验(手动注册)

创建设备并获取参数

此注册方式采用一机一密，需要手动创建设备预注册

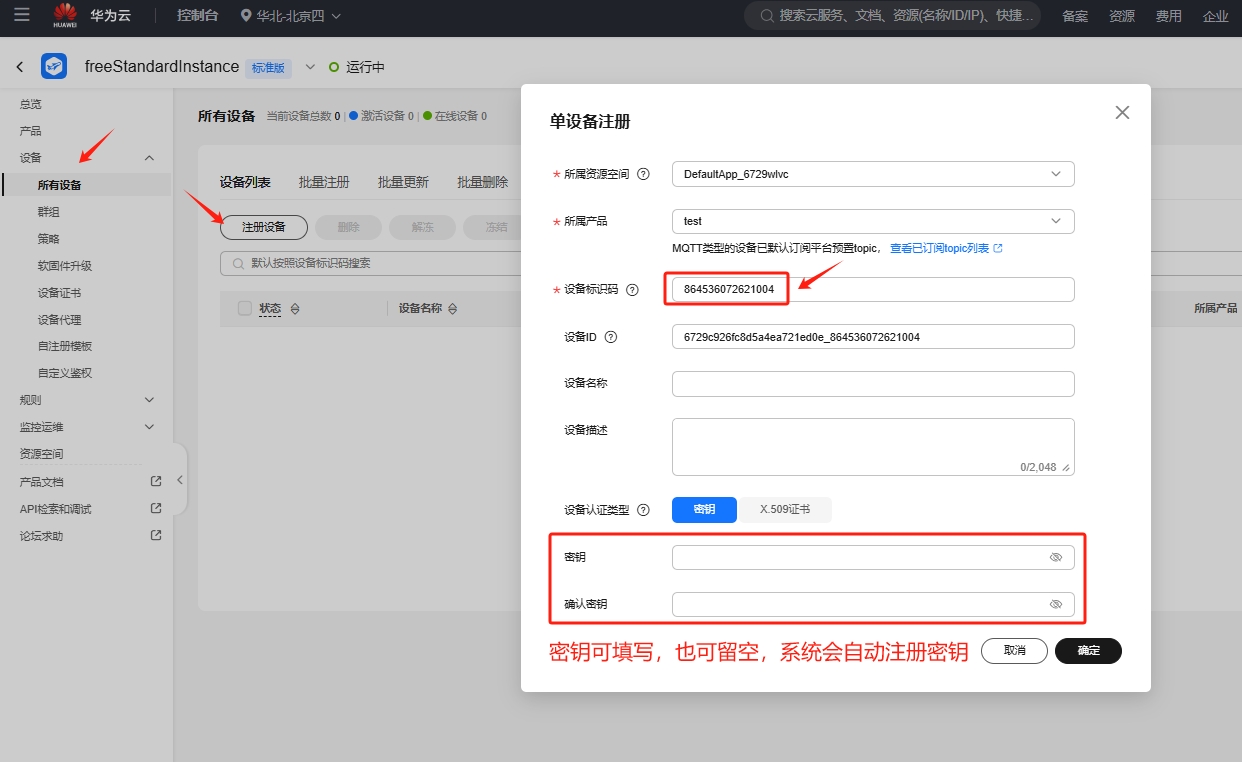

点击所有设备---> 注册设备---> 填写信息(设备标识码可以填开发板的 IMEI 号)---> 设备认证类型选择密钥

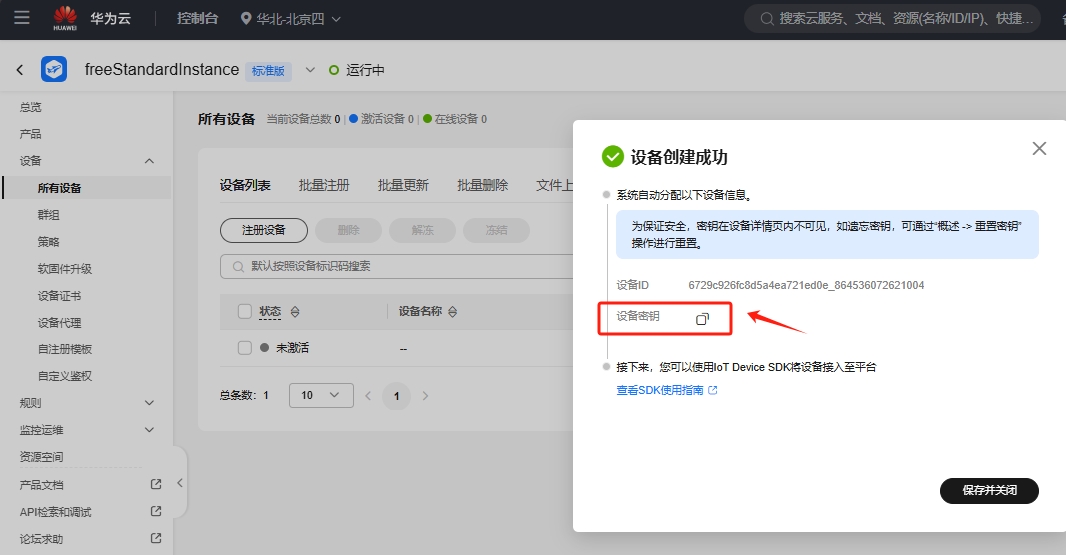

设备创建成功后将密钥复制并记录下来，后面会用到

接下来我们再来看下代码具体怎么用：
```
-- 密钥校验(手动注册)
iotcloudc = iotcloud.new(iotcloud.HUAWEI,{produt_id = "xxx",endpoint = "453c3cf2de.st1",device_name = "864536072621004",device_secret = "xxx"})
```
第一个参数表示我们使用的是华为云，

第二个参数我们将上面得到的产品 ID 填入 produt_id 、endpoint 填入 endpoint 、设备名(即设备标识符码)填入 device_name，设备密钥填入 device_secret ，非常简单~

6.3 效果展示

本例采用密钥校验(手动注册)的方式进行注册并连接云平台。

设备日志

可以看到我们的设备打印了连接成功，证明手动注册 + 连接流程已经完成。

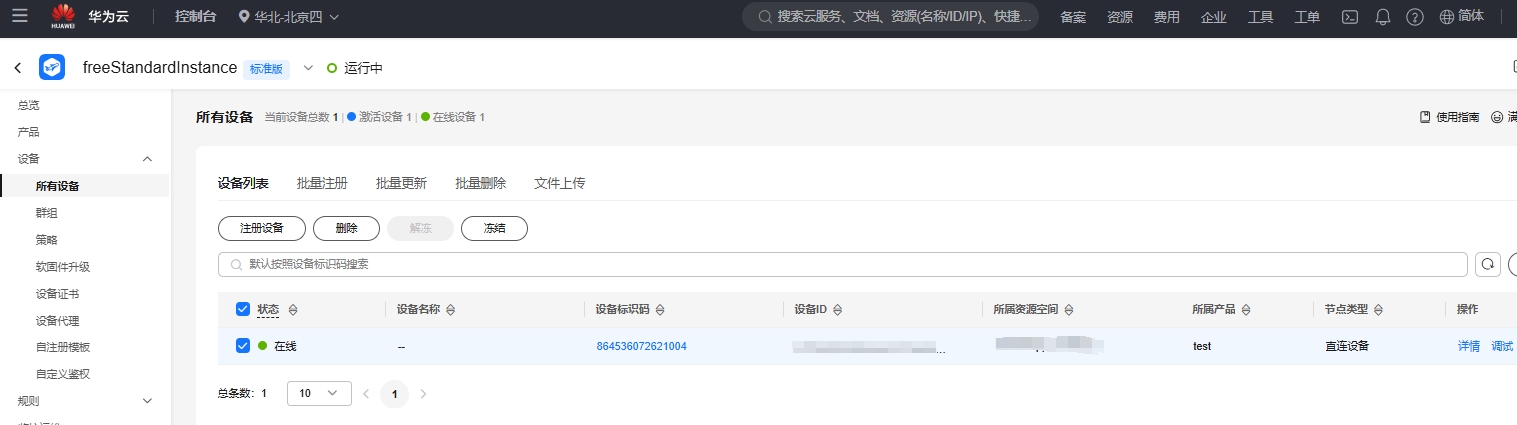

云平台效果

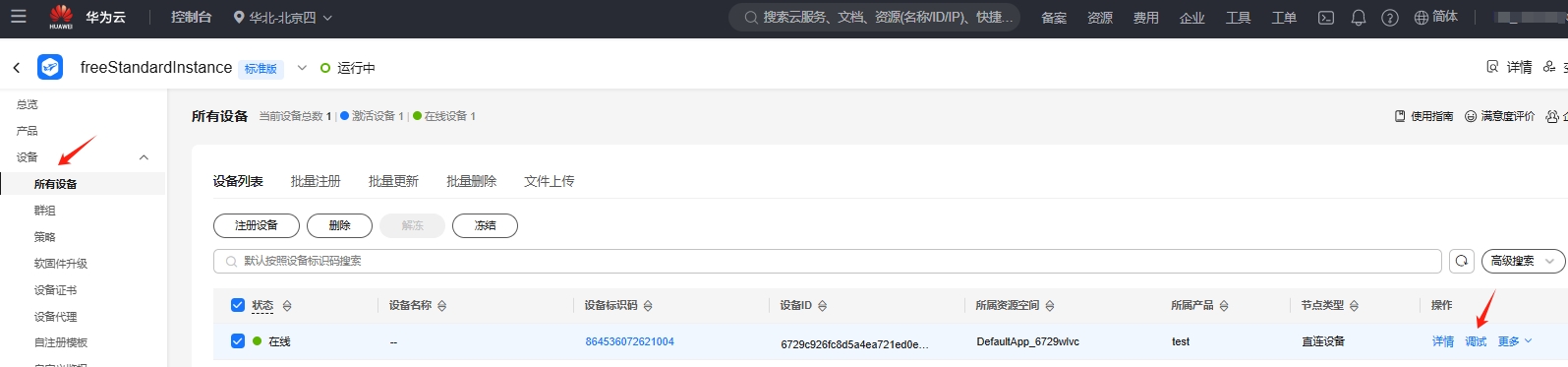

设备已经自动注册并且在线，

至此，云平台已经连接成功，剩下的就是要根据自己的产品需求，自己的物模型上报/下发数据就可以了。

七、代码示例说明及功能验证

本例我们通过密钥校验(手动注册)方式连接华为云平台，实现模块端的上发消息和平台端的下发消息，控制 Air780E 的 NET_STATUS 网络灯亮和灭。

7.1 硬件连接

演示使用的是 Air8201的蓝色灯，也可以自己外接 led 灯进行控制，Air8201控制蓝色灯的是 gpio1。

7.2 代码使用说明

设备注册并连接云平台

sys.taskInit(function()
    -- 等待联网
    local ret, device_id = sys.waitUntil("net_ready")
    -- -- 华为云
    -- 手动注册 (预注册) ，需要密钥校验
    iotcloudc = iotcloud.new(iotcloud.HUAWEI,{produt_id = "XXX",endpoint = "453c3cf2de.st1",device_name = "864536072621004",device_secret = "XXX"})

    log.info("main", "iotcloudc", iotcloudc)
    if iotcloudc then
        iotcloudc:connect()
    end
end)

模块端每隔 2 秒发布一次 qos 为 1 的消息到平台端

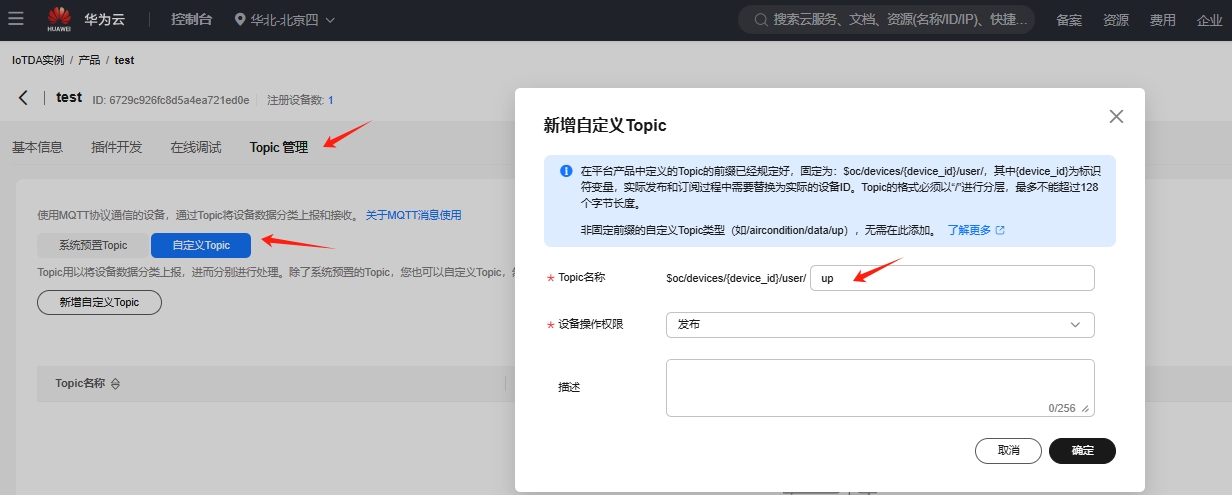

本文 iotcloudc:publish() 中的第一个参数订阅的是一个自定义 topic,该自定义 topic 在产品详情内的 Topic 管理中进行自定义。

代码使用如下：
```
-- 每隔20秒发布一次qos为1的消息到云平台
sys.taskInit(function()
    while 1 do
        sys.wait(20000)
        if iotcloudc then
            iotcloudc:publish("$oc/devices/864536072621004/user/up", "hello world!", 1)
        end
    end
end)
```

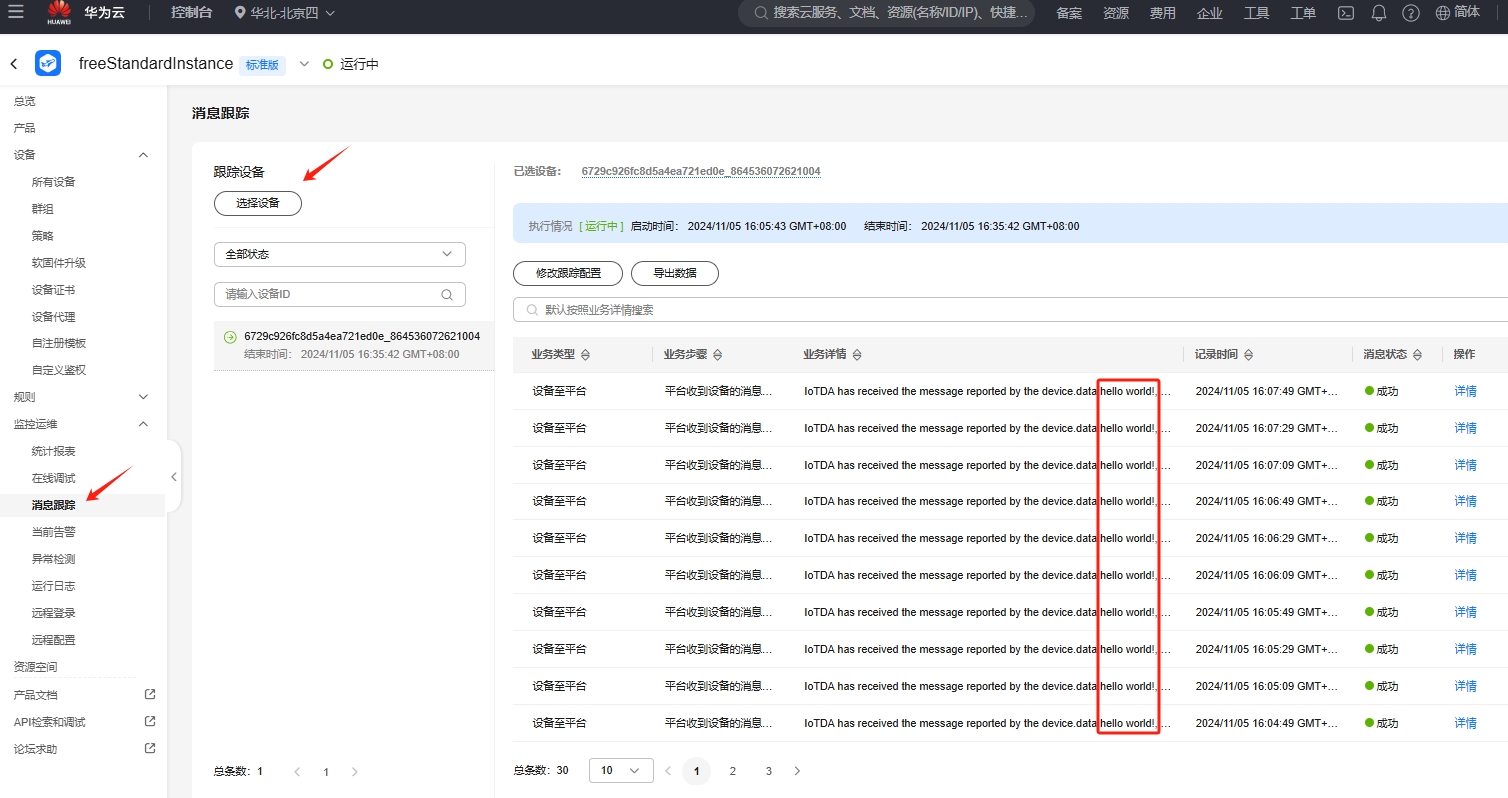

此时云平台在监控运维---> 消息跟踪---> 选择设备，即可看到设备上报的消息，如下图所示：

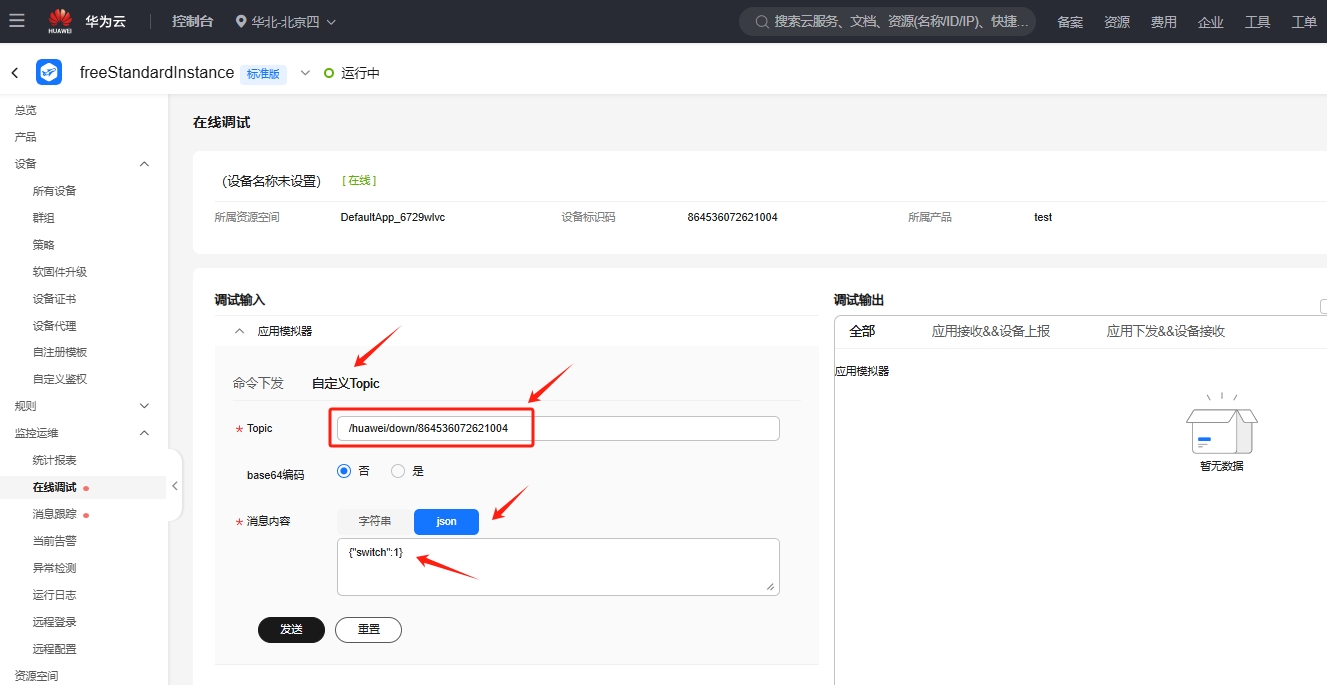

模块端订阅主题，用于平台端通过该主题向模块端下发消息

此行代码放置位置，只要在云平台连接成功之后即可本文 iotcloudc:subscribe() 中的第一个参数订阅的仍然是一个自定义 topic
```
iotcloudc:subscribe("/huawei/down/864536072621004") -- 可以自由订阅主题等
```

模块端接收数据并解析

接收统一使用了 "iotcloud" 消息进行通知，所以我们只需要订阅此系统消息即可，收到消息后通过json.decode(payload)解析字符串,再通过.content.switch获取到其中的switch值，这个值表示要开关LED的状态，下面代码逻辑中，输入1表示开灯，输入 0表示关灯。

代码如下所示：

sys.subscribe("iotcloud", function(cloudc,event,data,payload)
    -- 注意，此处不是协程内，复杂操作发消息给协程内进行处理
    if event == iotcloud.CONNECT then -- 云平台联上了
        print("iotcloud","CONNECT", "云平台连接成功")
        iotcloudc:subscribe("/huawei/down/864536072621004") -- 可以自由订阅主题等
    elseif event == iotcloud.RECEIVE then
        print("iotcloud","topic", data, "payload", payload)
        local test_value = json.decode(payload).content.switch
        print("test value:", test_value)

        if test_value == 1 then
            LED(1)
        elseif test_value == 0 then
            LED(0)
        end
        -- 用户处理代码
    elseif event ==  iotcloud.OTA then
        if data then
            rtos.reboot()
        end
    elseif event == iotcloud.DISCONNECT then -- 云平台断开了
        -- 用户处理代码
        print("iotcloud","DISCONNECT", "云平台连接断开")
    end
end)
