默认出厂固件

本文介绍 Air8201 系列默认出厂固件的资源与使用。

一、默认出厂固件

Air8201G

Air8201G 基于合宙 Air780EGH 4G 模组开发，出厂预烧 Air8201G-Turnkey（V001.999.006，Air780EGH 主控），上电后自动运行、无需配置，是一个开箱即用的低功耗定位器：

能力 出厂默认行为
4G 联网 插卡自动注册、自动获取 IP，全程保活
云端接入 自动连接 AirCloud（TCP 长连接 + 5 分钟心跳），开机即上报
定位 基站 LBS 定位（免费）每次上报前刷新；卫星 GNSS 每 30 分钟后台触发一次（单次最长 60 秒）
震动检测 DA267 加速度计检测震动，震动即触发一次立即上报（10 分钟冷却防抖）
电池管理 电压检测、充电识别、低电（<3.4V）自动关机保护
按键 短按 PWRKEY = 手动上报一次；长按 7 秒 = 关机；再次短按开机
指示灯 开机 / 上报 / 关机时红灯闪烁 3 次
远程升级 FOTA（开机 + 每 12 小时自动检测，自动下载重启）

出厂默认未启用蓝牙广播、计步、屏幕 / 喇叭等交互外设，如需请联系合宙定制固件。

Air8201H

Air8201H 基于合宙 Air780EHM 4G 模组与外置低功耗 GNSS 芯片开发，出厂固件的版本号与下载方式如下：

二、源码链接

LuatOS 代码中心（Gitee）：

三、图文使用说明

1、产品连接说明

使用时装好可上网的 4G SIM 卡，接好 4G 天线；体验卫星定位时接好 GNSS 天线并尽量靠近窗边 / 室外，接锂电池供电。各子型号（BLMQ / BQ / LM / 基础版）天线配置不同，详见 Air8201G 硬件资料。

Air8201G 板上没有 USB 接口，需通过 BTB 配合扩展调试板（EXB_AIR8201G_BTB）连接电脑，调试板上引出 PWRKEY / RESET 按键与 USB Type-C 接口：

Air8201G 经 BTB 连接扩展调试板

Air8201H 板载 USB Type-C，用数据线直连电脑即可，也可通过 FPC 接调试板：

Air8201H 连接调试板

固件下载与日志抓取的具体步骤见 下载和调试。

2、设备归属

查看上报数据前，需先把设备归属到自己的合宙 IoT 账号下。根据购买渠道不同，操作略有差异（电商 / 线下 / 第三方等），具体步骤见：设备如何归属到自己账号名下

3、网页端查看数据

设备正常联网后，会定时向 AirCloud / 合宙设备管理平台上报定位与业务数据，设备按 IMEI 标识。

数据节奏：

上报类型 触发 间隔 / 规则
开机首报 上电连上云端后 自动 1 次
定时上报 自动 每 5 分钟一次
震动上报 震动触发 立即上报，10 分钟冷却
手动上报 短按 PWRKEY / 云端查询 立即一次，不受冷却影响
卫星定位 自动 / 手动 每 30 分钟最多后台触发一次（单次最长 60 秒）

上报字段包含设备标识（IMEI / ICCID）、4G 信号与小区信息、电池电量与电压、温度、经纬度与定位方式（GNSS / LBS）、上报原因（PWRKEY / TIMER / MOTION / MANUAL / GPS_TRIGGER）等。

登录合宙设备管理平台：https://iot.luatos.com/ai_app/luatos/General_data_query/index.html

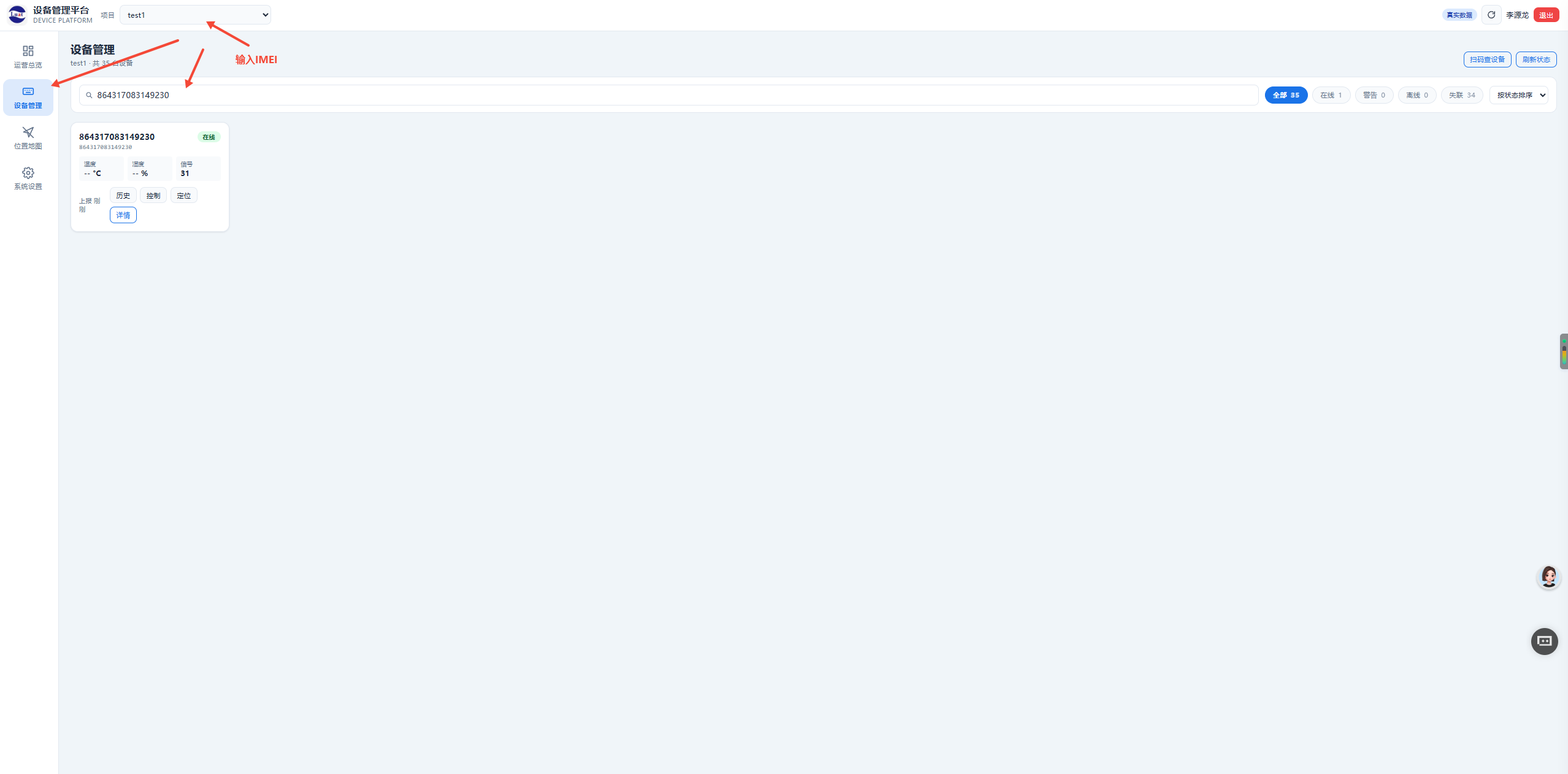

（1）点击左侧「设备管理」，选择设备所属项目（示例为 test1），在搜索框输入设备机身 IMEI（示例 864317083149230），点击「详情」：

设备管理中按 IMEI 搜索设备并进入详情

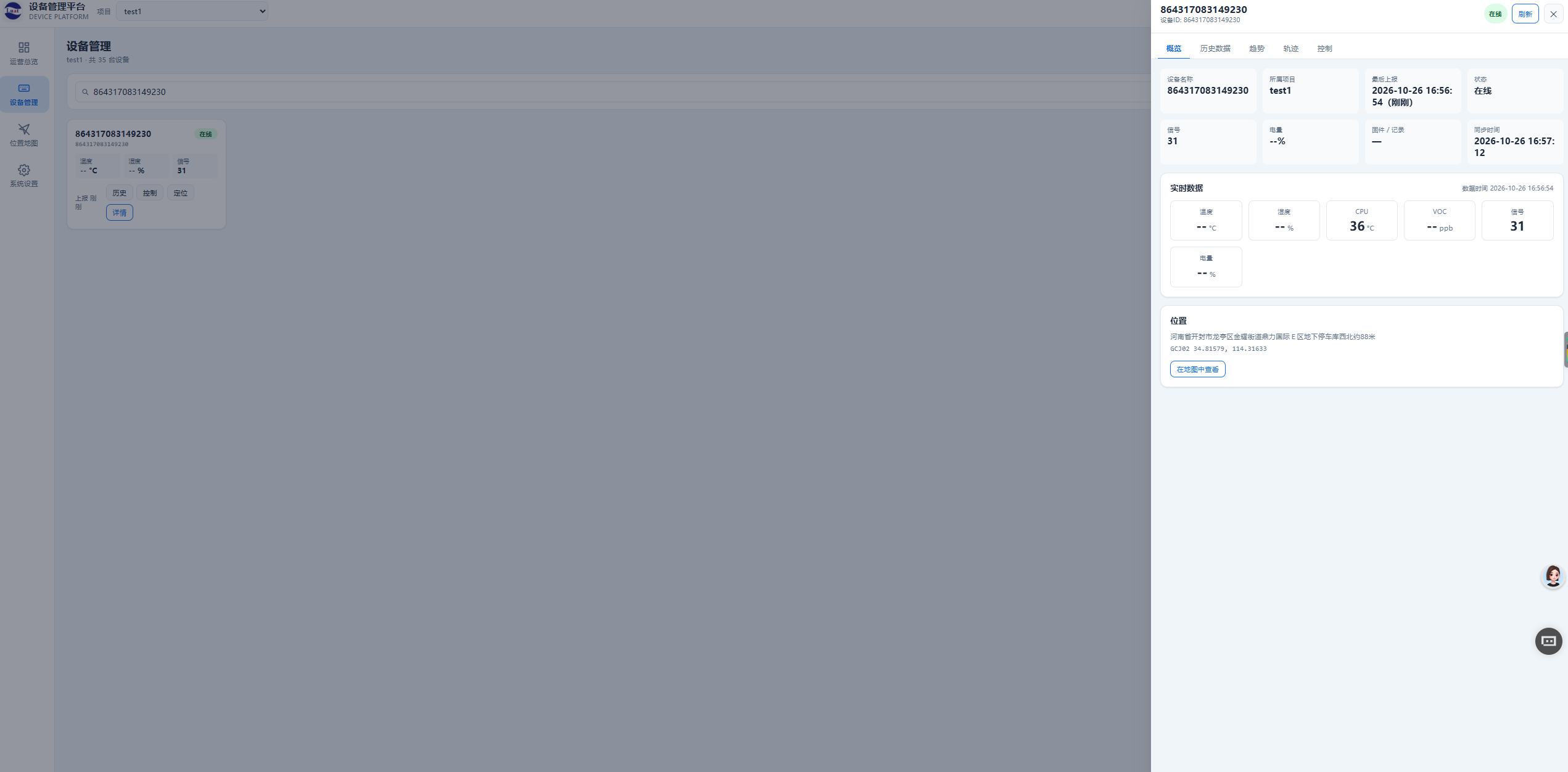

（2）页面右侧展示设备实时概览数据，包括 4G 信号强度、CPU 温度、电池电量与最新位置等：

设备详情概览与实时数据

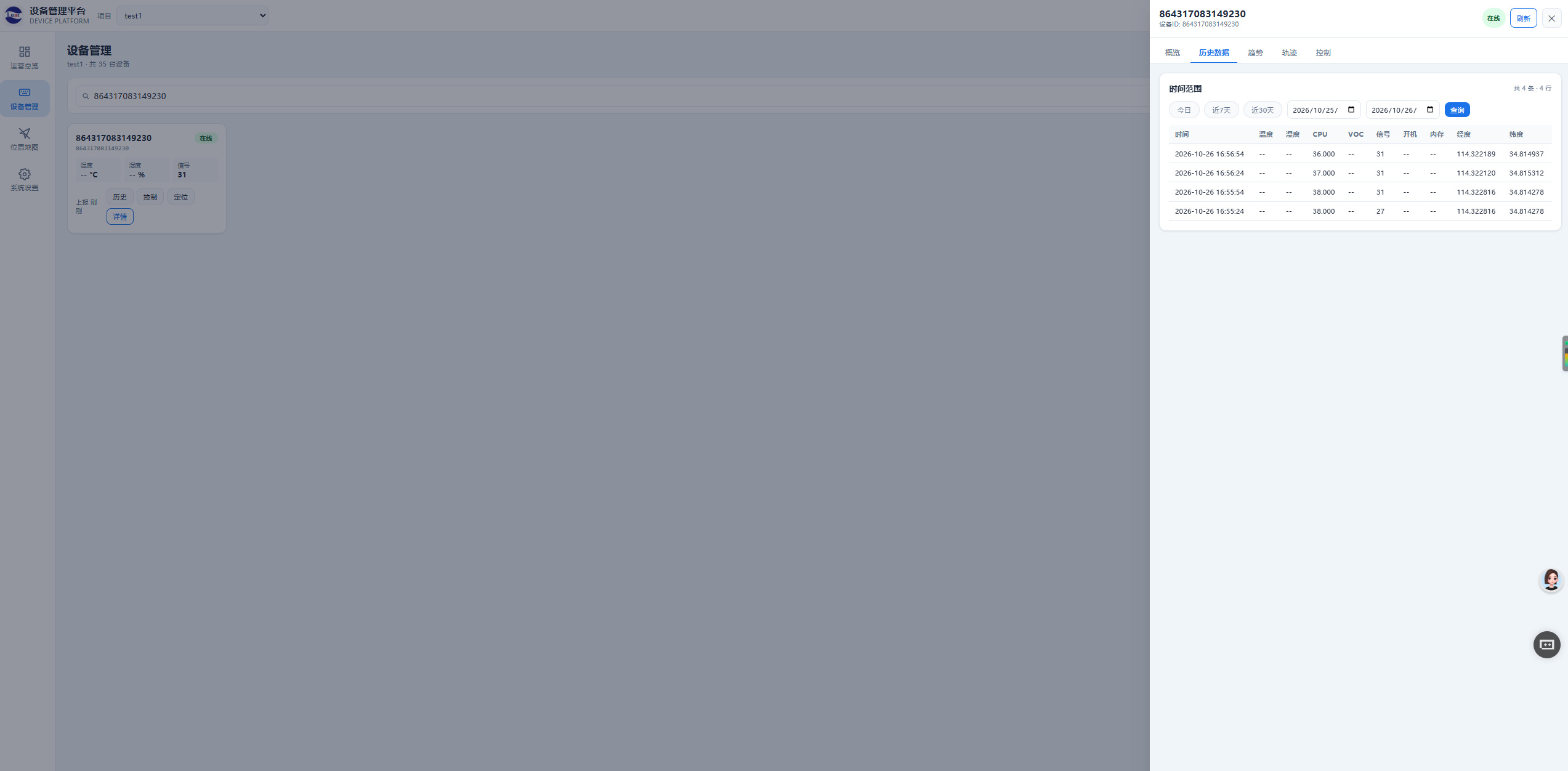

（3）切换到「历史数据」页签，可按今日 / 近 7 天 / 近 30 天查看每一条上报记录：

设备历史上报数据

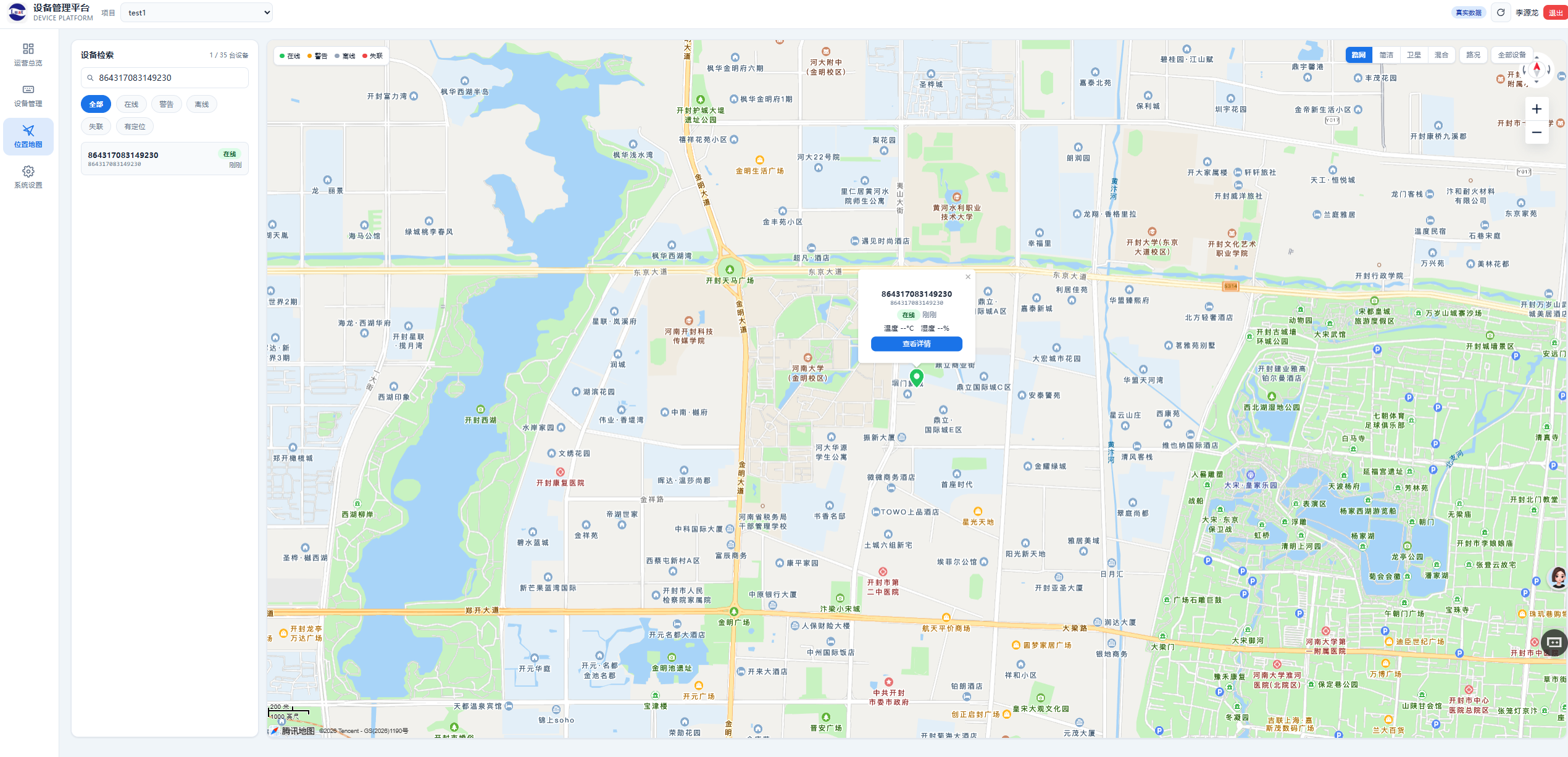

（4）点击位置进入全屏位置地图，可查看设备在地图上的当前位置，并可返回查看详情：

设备位置地图

4、微信小程序查看数据

微信搜索小程序「合宙IOT」，登录与网页端相同的合宙 IoT 账号，归属后的设备会自动出现在设备列表中。

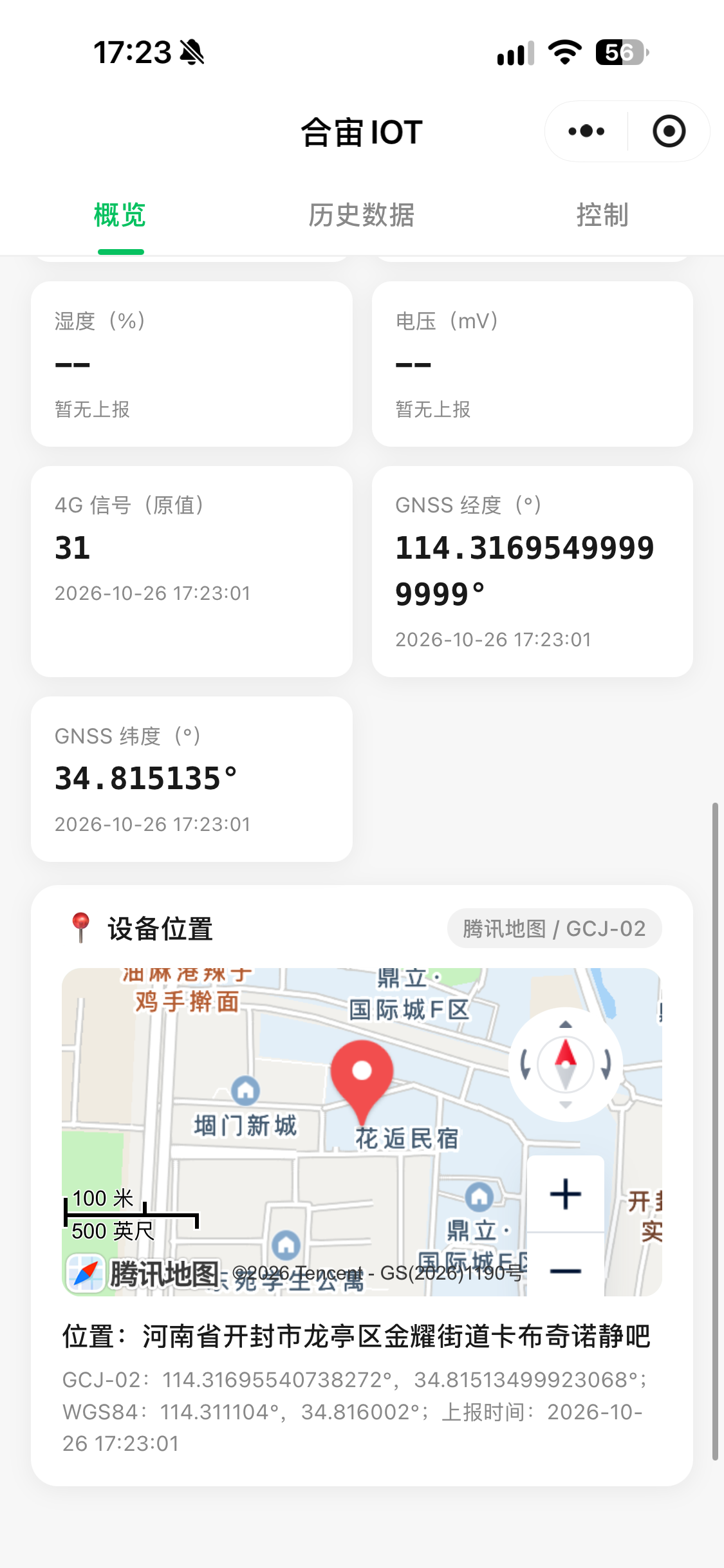

（1）在设备概览页可查看实时 4G 信号、经纬度与定位方式，下方地图显示设备位置及解析出的详细地址：

合宙IOT 小程序设备概览

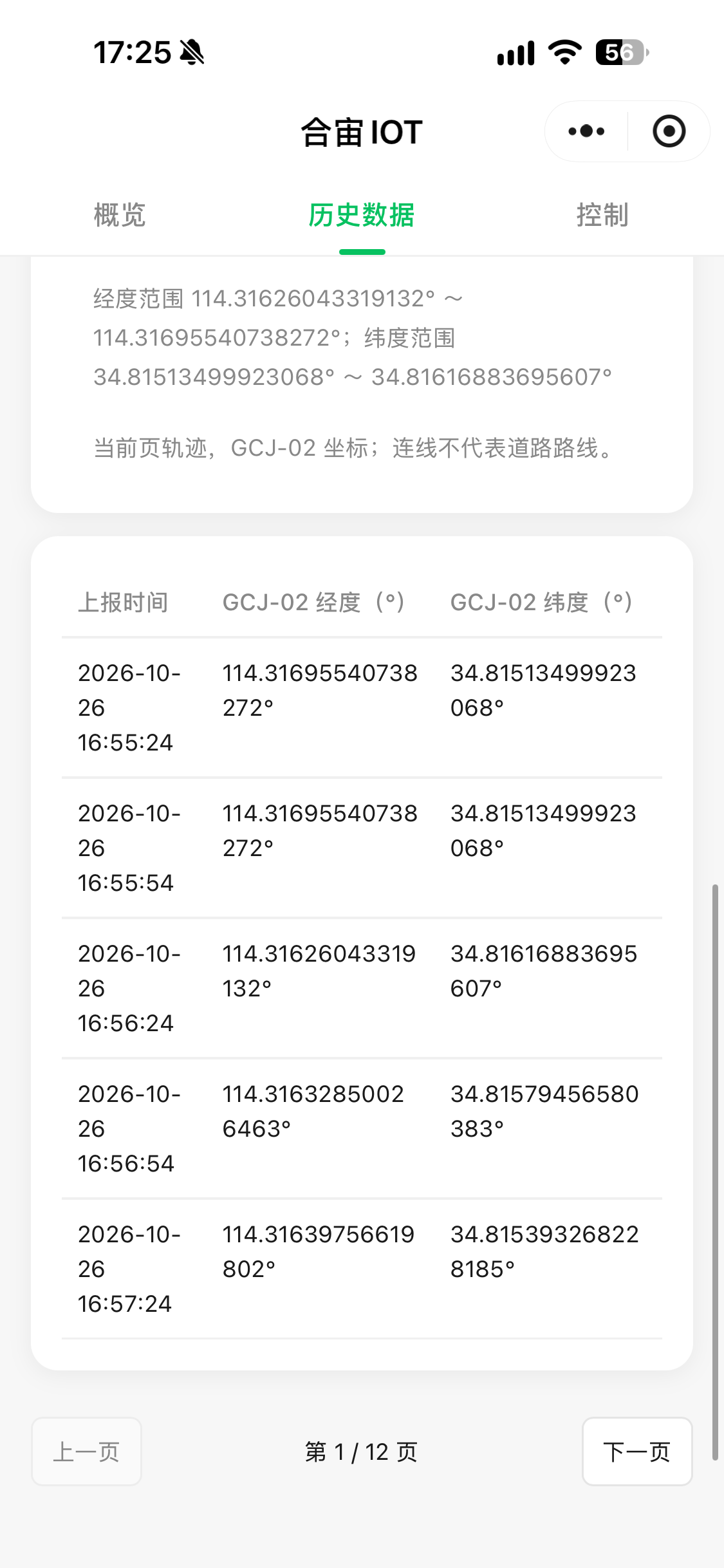

（2）切换到「历史数据」页签，可按时间查看历史定位记录列表与每次的经纬度：

合宙IOT 小程序历史数据

Air8201G 出厂固件开箱体验的完整流程（装配、指示灯与按键速查、字段含义、演示步骤、常见问题），见 Air8201G 测试软件说明。
