AIR8603 / CONNECTED DISPLAY CONTROLLER

一，大屏交互，按场景选择 WiFi 或 4G。

一块板，连接整机业务。

基于 Air1603，将触屏、声音、联网、摄像头与外设控制集中在一块主板上。Air8603 系列提供 5 个 WiFi 型号和 5 个 4G 型号，按人脸识别、隔离 RS485、非隔离 RS485 与 TTL 串口需求选择对应接口组合，为快递柜、寄存柜、门禁和自助终端减少多板组合与重复开发。

了解核心功能 ↓ 查看主板与配件

典型应用： 快递柜 · 寄存柜 · 安防门禁 · 自助终端

AIR8603 · 主板正面 点击放大 ↗

Air8603W1，WiFi版

Air8603M1，4G版

Air8603 主板正面示意图，具体装配以所选型号为准。

硬件	分工与选配
Air1603	主控 · UI · 外设调度
WiFi / 4G	W1～W5 为 WiFi；M1～M5 为 4G

联网方式和 UART1 / UART2 接口组合按型号选择，具体配置见下表。

关键规格	方案说明
10 个型号	W1～W5：WiFi；M1～M5：4G
RGB565	40PIN / 50PIN 触屏方案
4Ω / 3W	扬声器输出
RS485 / TTL / 人脸识别	后缀 1/2：人脸识别 + 1 路 RS485；后缀 3/4：2 路 RS485；后缀 5：TTL + 1 路隔离 RS485

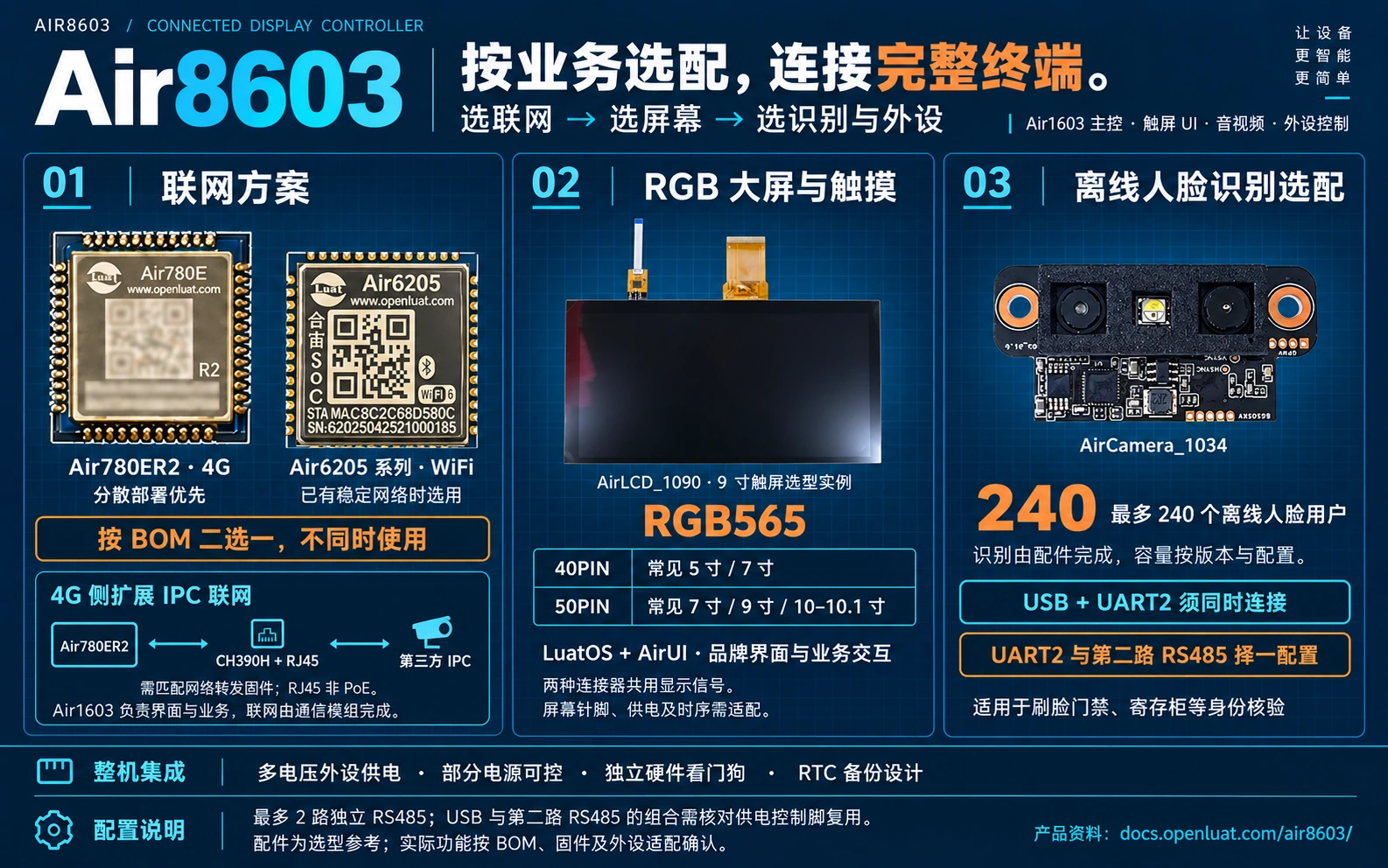

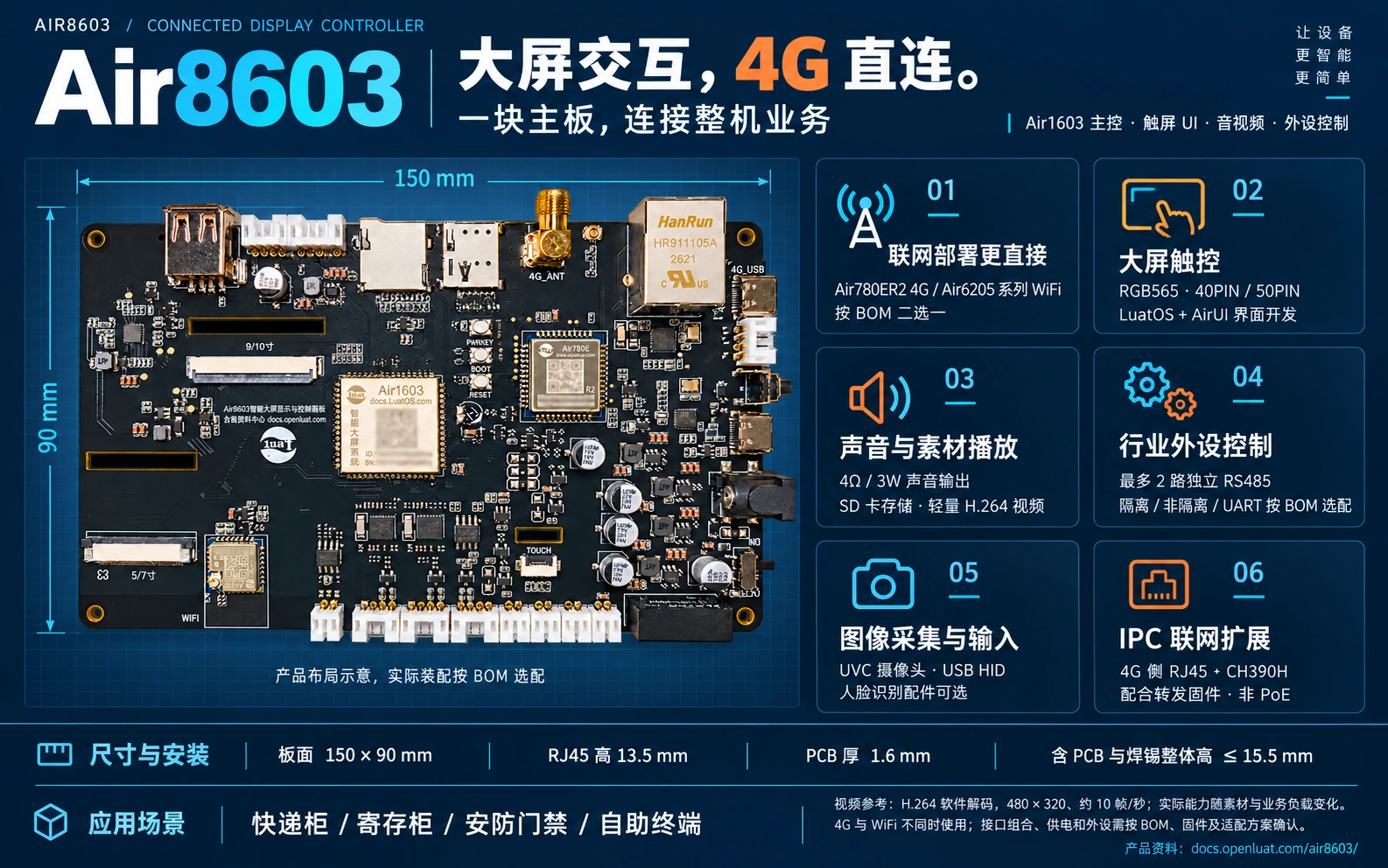

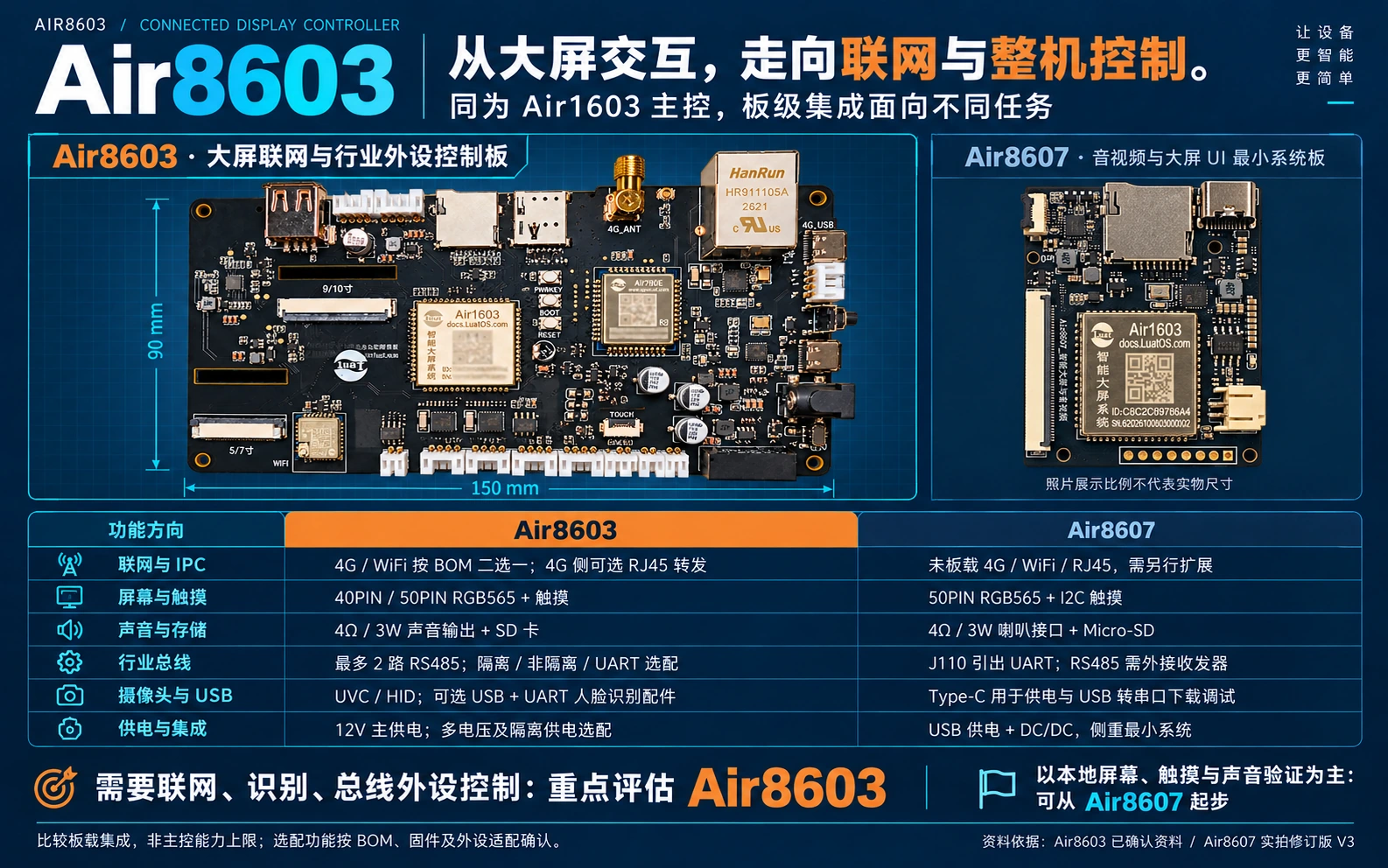

二，十张图，了解 Air8603 系列型号与选型

三，Air8603 系列型号与选型

Air8603 基于 Air1603，面向快递柜、寄存柜、门禁和自助终端，将大屏交互、声音输出、联网和行业外设控制集成到一块主板。系列按联网方式与串口接口组合划分为 10 个型号：Air8603W1～Air8603W5 为 WiFi 版本，Air8603M1～Air8603M5 为 4G 版本。

选型时先确定联网方式，再根据人脸识别、RS485 隔离要求和 TTL 串口需求选择数字后缀。相同数字后缀的 W / M 型号具有相同的 UART1、UART2 配置。

01，10 个型号对照表

产品型号	联网方式	UART1 配置	UART2 配置	RS485 路数	主要接口组合
Air8603W1	WiFi	隔离 RS485	人脸识别 UVC 配套串口	1 路隔离	人脸识别 + 隔离 RS485
Air8603W2	WiFi	非隔离 RS485	人脸识别 UVC 配套串口	1 路非隔离	人脸识别 + 非隔离 RS485
Air8603W3	WiFi	隔离 RS485	隔离 RS485	2 路隔离	双路隔离 RS485
Air8603W4	WiFi	非隔离 RS485	隔离 RS485	1 路非隔离 + 1 路隔离	双路 RS485，隔离配置不同
Air8603W5	WiFi	TTL 串口	隔离 RS485	1 路隔离	TTL 串口 + 隔离 RS485
Air8603M1	4G	隔离 RS485	人脸识别 UVC 配套串口	1 路隔离	人脸识别 + 隔离 RS485
Air8603M2	4G	非隔离 RS485	人脸识别 UVC 配套串口	1 路非隔离	人脸识别 + 非隔离 RS485
Air8603M3	4G	隔离 RS485	隔离 RS485	2 路隔离	双路隔离 RS485
Air8603M4	4G	非隔离 RS485	隔离 RS485	1 路非隔离 + 1 路隔离	双路 RS485，隔离配置不同
Air8603M5	4G	TTL 串口	隔离 RS485	1 路隔离	TTL 串口 + 隔离 RS485

表中“人脸识别 UVC 配套串口”指 UART2 用于人脸识别配件的控制命令与识别结果；图像通过 USB 传输。以 AirCamera_1034 为例，需要同时连接 USB + UART2，不能仅接 UART2 获取 UVC 图像。

02，W / M 系列默认天线配置

以下配置适用于各系列全部 5 个型号，与数字后缀对应的 UART 配置无关。

系列及适用型号	默认天线接口	正常工作连接方式	IPEX 配置说明
WiFi：Air8603W1～Air8603W5	IPEX	板上 IPEX → IPEX 转 SMA 线 → SMA 接头的 WiFi 天线	IPEX 为默认接口，先通过转接线引出，再连接 SMA 天线使用
4G：Air8603M1～Air8603M5	SMA	板上 SMA → SMA 接头的 4G 天线	IPEX 仅为保留能力，默认配置不启用该路径

W 系列通过 IPEX 转 SMA 线连接 WiFi 天线。M 系列默认直接连接 SMA 天线，IPEX 为预留方案；如需使用 IPEX，请在订货时确认对应硬件配置。

03，如何选择型号

第一步：选择联网方式。 现场具备稳定 WiFi、便于维护网络配置时，选择 W 系列；需要通过移动网络联网时，选择 M 系列。全部 W 型号采用 Air6205A WiFi 模组，4G 模组为 Air780EX2。全部 W 型号默认采用 IPEX 接口，经 IPEX 转 SMA 线连接 SMA 接头的 WiFi 天线；全部 M 型号默认通过 SMA 接头直接连接 4G 天线，IPEX 为保留能力且默认配置不启用。W / M 分别对应 WiFi / 4G 硬件配置，不支持双网同时工作或自动切换。

第二步：选择接口组合。

外设需求	WiFi 型号	4G 型号	选型要点
人脸识别 + 一路隔离 RS485	Air8603W1	Air8603M1	UART2 留给人脸识别配件，UART1 接隔离总线
人脸识别 + 一路非隔离 RS485	Air8603W2	Air8603M2	UART2 留给人脸识别配件，UART1 接非隔离总线
两路隔离 RS485	Air8603W3	Air8603M3	两路 UART 分别连接隔离 RS485
一路非隔离 RS485 + 一路隔离 RS485	Air8603W4	Air8603M4	UART1 非隔离，UART2 隔离
TTL 串口外设 + 一路隔离 RS485	Air8603W5	Air8603M5	UART1 接 TTL 串口外设，UART2 接隔离总线

例如：4G 刷脸寄存柜需要一路隔离 RS485 锁控总线时，可选 Air8603M1；WiFi 终端需要两路隔离 RS485 时，可选 Air8603W3；4G 终端需要 TTL 串口外设及一路隔离 RS485 时，可选 Air8603M5。以上为接口选型示例，外设协议和应用流程仍需开发适配。

04，系列平台能力

Air8603 以 Air1603 为主控，集成 RGB565 显示与触摸屏连接、4Ω / 3W 扬声器输出、SD 卡存储，以及硬件看门狗、RTC 备份和下载维护功能。板面尺寸为 150 × 90 mm，含 PCB 与焊锡的整体高度为 ≤ 15.5 mm。

屏幕、摄像头、扬声器和线束可按整机需求配套。各型号的接口与装配有所不同，配件供货范围、外设供电和固件功能请在订货时确认。产品图片为示意，具体配置以所选型号为准。

05，接口使用与配套说明

1. 1 / 2 后缀型号用于人脸识别接口组合。 Air8603W1、Air8603W2、Air8603M1、Air8603M2 的 UART2 分配给人脸识别配件；各保留一路 RS485，不能同时把 UART2 作为第二路隔离 RS485 使用。识别算法和人脸库由配件提供，Air8603 获取结果并执行业务。
2. 3 / 4 / 5 后缀型号的 UART2 已分配给隔离 RS485。 按表中配置，不能同时接入需要占用 UART2 的人脸识别方案。普通 USB UVC 摄像头、HID 外设是否可与第二路 RS485 并用，还需核对 USB 供电控制与第二路 RS485 的控制脚复用关系及固件适配。
3. TTL 串口为逻辑电平接口。 Air8603W5 / Air8603M5 的 UART1 不能直接按 RS232 或 RS485 接线；对接前应核对实际逻辑电平、引脚定义与外设电气规格。
4. RJ45 / IPC 扩展按 4G 方案评估。 M 系列可结合实际 RJ45、CH390H 装配和网络转发固件评估外接 IPC 的 4G 上网通道；W 系列不默认具备该能力。RJ45 不提供 PoE，IPC 需另行安排供电。
5. 接口组合按型号确定。 UART1、UART2 的功能由对应型号的硬件配置决定，不支持通过软件任意切换。其他接口组合可在项目选型时咨询。
6. 配件和供电按项目确认。 人脸识别摄像头、屏幕、扬声器和线束按整机需求匹配。天线连接按上述默认配置：W 系列使用 IPEX 转 SMA 线及 SMA 接头的 WiFi 天线，M 系列使用 SMA 接头的 4G 天线；配件是否随板提供按供货清单确认。外设电压、电流、隔离和电源开关关系应按实际装配确认。

MECHANICAL DIMENSIONS

四，尺寸与安装高度

项目	说明
板面尺寸（长 × 宽）	150 × 90 mm
RJ45（最高器件）高度	13.5 mm
PCB 厚度	1.6 mm
整体高度（含 PCB 与焊锡）	≤ 15.5 mm

五，原理图、PCB 位号图与 3D 模型

下载硬件资料，用于电气连接核对、器件定位和整机结构设计。

资料	下载文件
原理图（PDF）	AIR8603_1003_2145.pdf
PCB 位号图（PDF）	Air8603位号图.pdf
3D 模型（STEP）	3D_AIR8603_V1.0_20261003_2300_2026-10-23.step

01 / NETWORK

六，HTML版本的Air8603功能说明

如果你有兴趣，也可以下载这份离线版本的HTML文件，查看Air8603的相关功能描述；

Air8603_产品介绍.html

七，设备分散部署， 联网可以更简单。

柜体和门禁安装在不同现场。4G 方案减少逐点协调 WiFi 名称、密码与路由器设置，让网络部署更直接。

联网型号： Air8603M1～M5 对应 4G 方案；Air8603W1～W5 对应 WiFi 方案。相同数字后缀的两个型号具有相同的 UART1 / UART2 配置，具体对照见10 型号选型。

4G 外设模组

01，Air780EX2

Air8603M1～M5 为 4G 型号，由 Air1603 处理界面与业务，Air780EX2 负责连接移动网络。全部 M 型号默认通过 SMA 接头直接连接 4G 天线；IPEX 为保留能力，默认配置不启用该路径。

Air780EX2｜M 系列 4G 联网模组示意图。

Air780EX2 · 官方产品资料 ↗

• 接入可用 SIM 卡，在运营商覆盖范围内联网
• 适合快递柜、寄存柜、安防门禁等固定或分散点位
• 默认天线接法：板上 SMA → SMA 接头的 4G 天线
• IPEX 仅保留硬件配置能力；默认配置不启用，需使用时另行确认硬件配置

4G 专用固件与烧录说明（重要）

除 SIM 卡和天线连接外，4G 联网还需要匹配整机专用固件。Air8603M1～M5 板载的 Air780EX2 采用定制配置，只能烧录 Air8603 专用 4G 固件，不能使用 Air780EX2 的公版默认出厂固件。

点击下载 Air8603 专用 4G 固件

固件文件名：Air8603_Air8605_4G_Air780EX2_001.999.000_LuatOS-SoC_V2054_Air780EX2_109.soc

文件名同时包含 Air8603 / Air8605，表示这是适用于这两款整机的同一份适配固件。

使用 Luatools 烧录时，选择上述 .soc 文件；后续重新烧录或升级也请使用该文件。烧录其他固件可能导致 4G 无法正常联网。

如需进一步为外接 IPC 提供上网通道，M 系列还需配合 RJ45、CH390H 和相应的网络转发固件，选型时请确认以太网硬件装配及固件支持。

WiFi 外设模组

02，Air6205A

Air8603W1～W5 均采用 Air6205A WiFi 模组，适合现场已有稳定 WiFi、且网络配置便于维护的项目。天线默认采用 IPEX 接口，通过 IPEX 转 SMA 线连接 SMA 接头的 WiFi 天线。

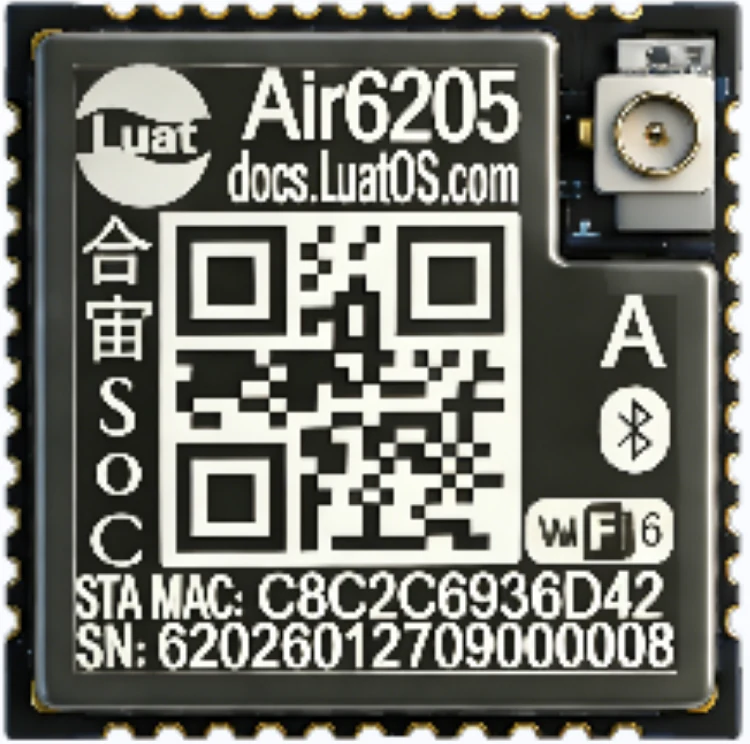

Air6205A｜W 系列使用的 WiFi 模组，带 IPEX 天线接口，经 IPEX 转 SMA 线连接 SMA 接头的 WiFi 天线。

• 默认天线接口：IPEX，适用于 Air8603W1～Air8603W5 全部型号
• 工作连接：板上 IPEX → IPEX 转 SMA 线 → SMA 接头的 WiFi 天线
• 通过串口与 Air1603 交互，按项目适配网络应用

WiFi 版本不自动继承由 4G 模组管理的 RJ45 联网能力。

订货时选择完整型号。 Air1603 本身不带联网功能；W 系列为 WiFi，M 系列为 4G，不提供双网同时工作或自动切换。再按数字后缀确定 UART1、UART2 的硬件配置；不能通过软件把同一出货板任意切换为其他型号。

MAIN CONTROLLER

03，Air1603

让界面、业务与外设协同工作

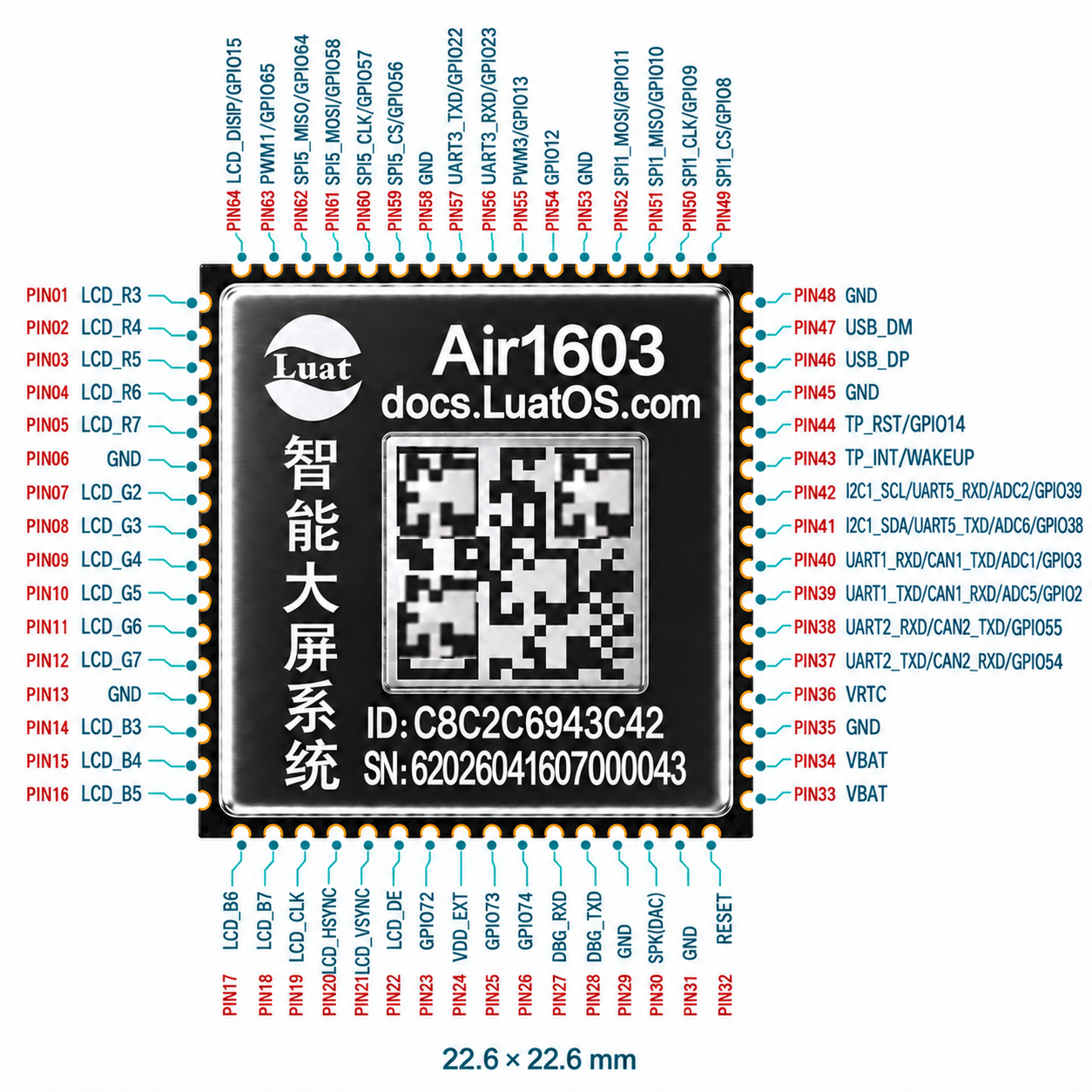

Air1603 主控模组与引脚示意图。Air8603 对外接口以所选型号的接口定义为准。

LuatOS + AirUI 用于业务逻辑、品牌界面及外设通信开发

4G 版本 / RJ45 网络扩展

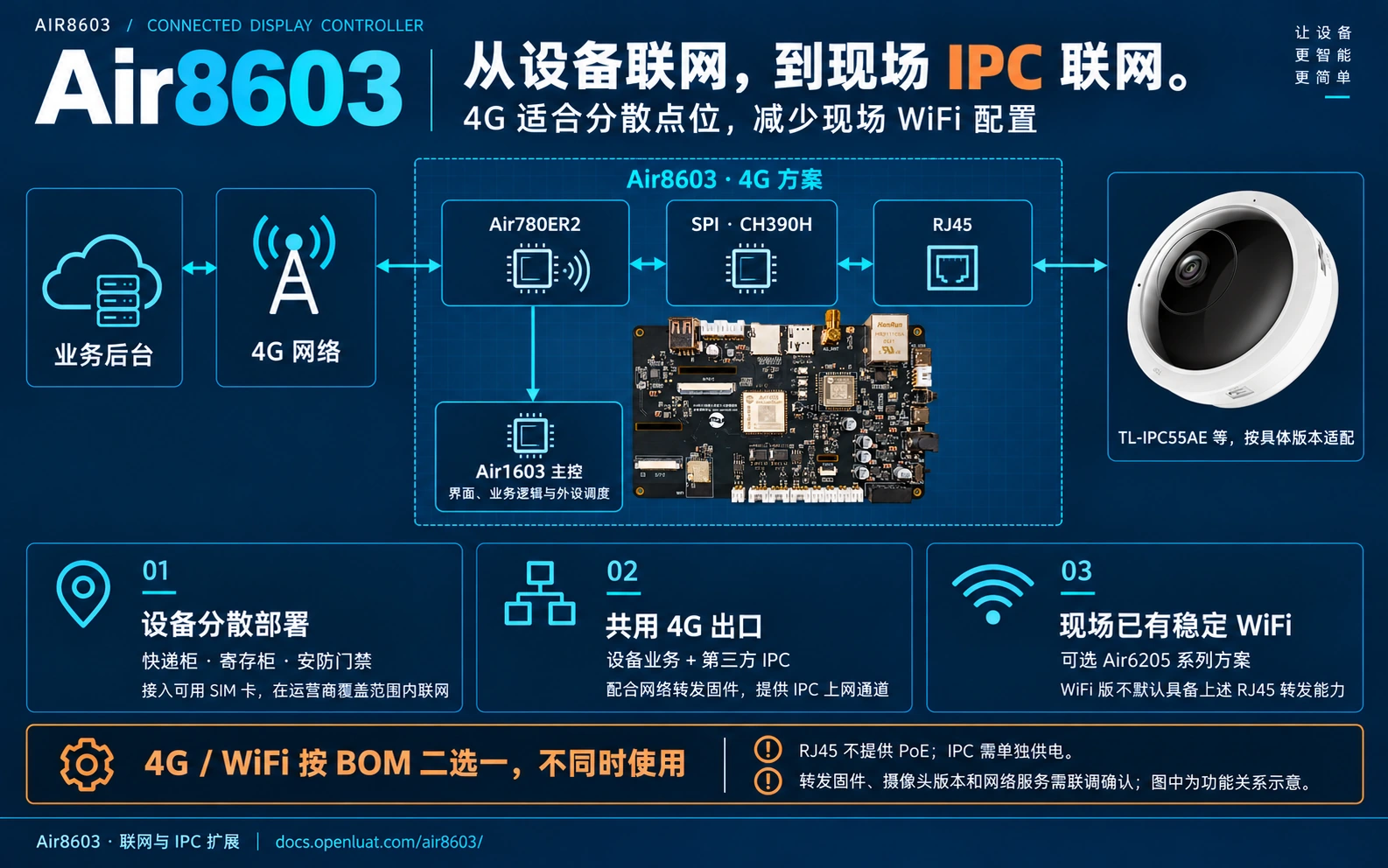

04，也为现场 IPC 提供上网通道。

主板通过 Air780EX2、SPI 以太网芯片 CH390H 与 RJ45，连接第三方网络摄像头。配合转发固件，可让设备业务与现场监控共用 4G 网络出口。

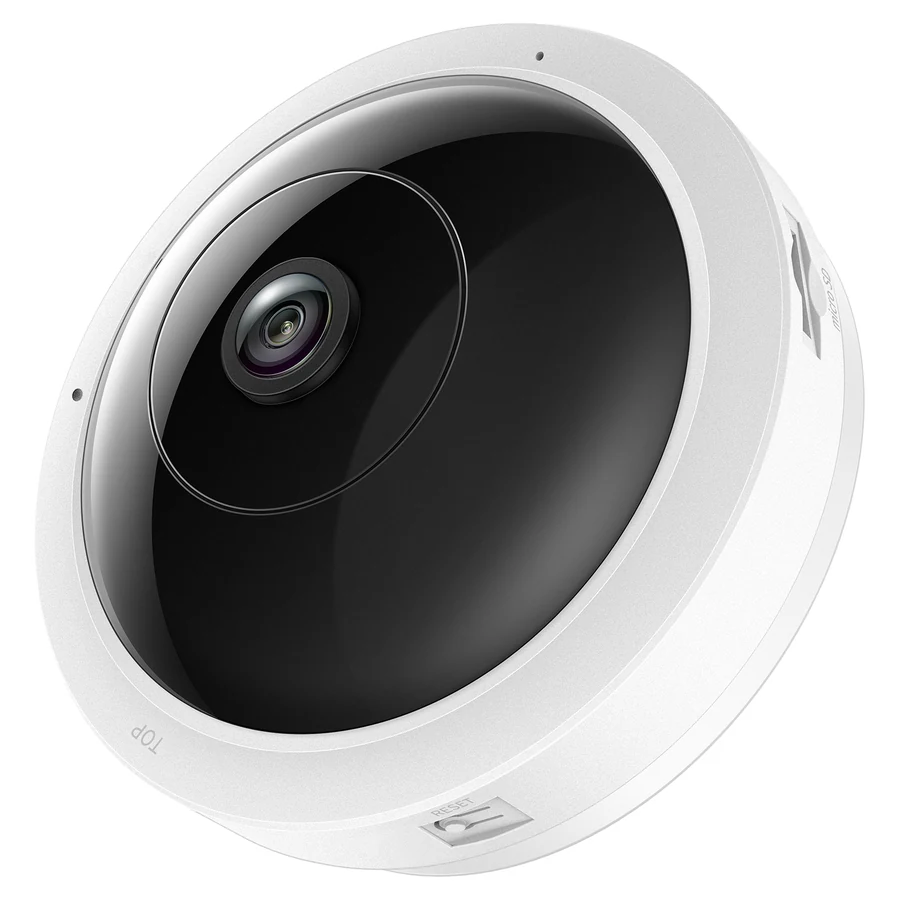

TP-Link TL-IPC55AE 官方产品图。作为第三方 IPC 适配参考，需按具体版本联调。

TL-IPC55AE · 官方资料 ↗

IPC 网络链路：

IPC 摄像头（TL-IPC55AE 等） ↔ RJ45 + CH390H（SPI 以太网） ↔ Air780EX2（4G 网络出口）

以太网链路由 4G 侧管理。RJ45 不提供 PoE，摄像头需单独供电；转发能力、摄像头版本与网络服务需联调确认。

02 / DISPLAY & AUDIO

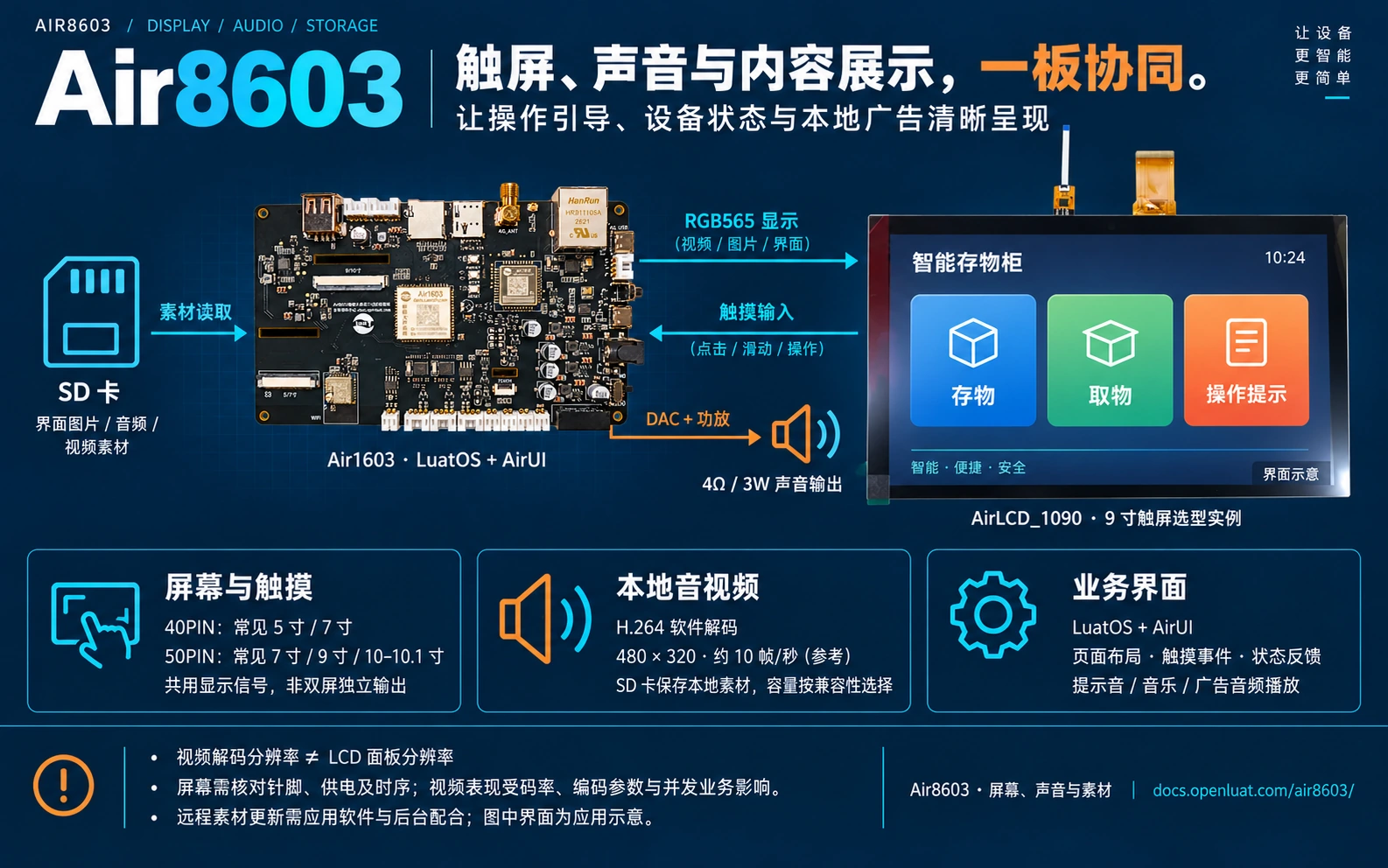

八，看得清，点得动， 也能听到操作提示。

从存取物操作页到设备状态，从语音提示到本地广告，一套主板连接屏幕、触摸、扬声器与存储。

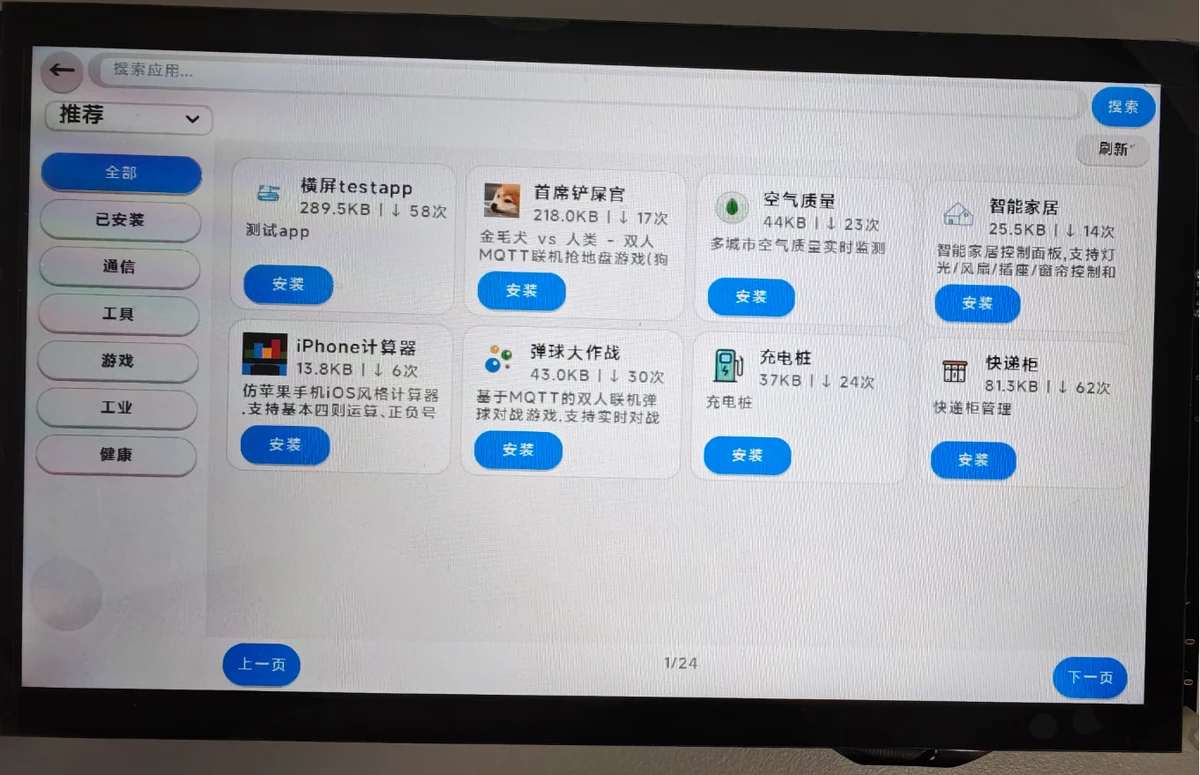

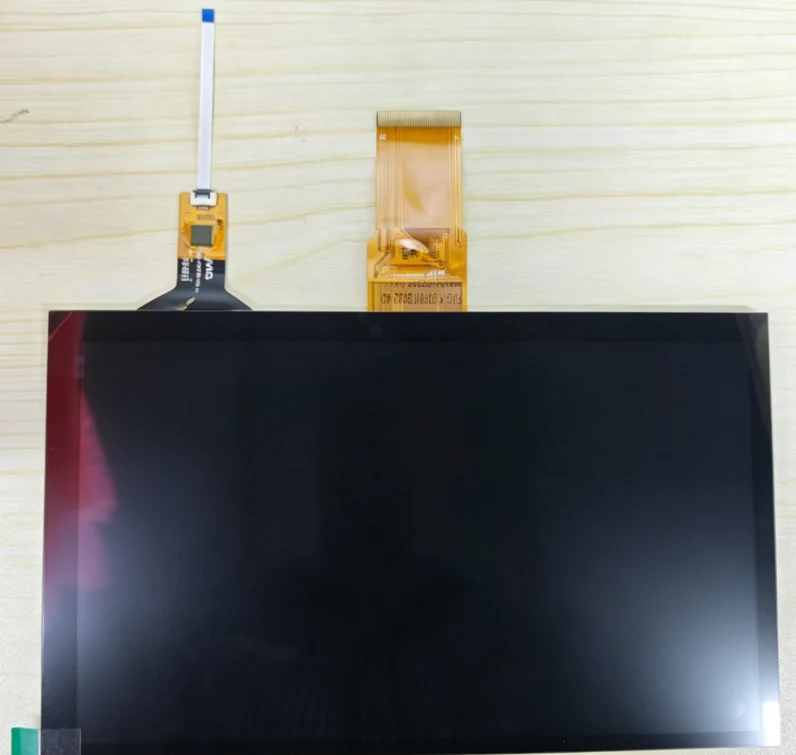

AIRLCD_1090 / 9 寸触摸屏实例 · 官方实拍

AirLCD_1090｜9 寸 RGB 电容触摸屏，1024×600 分辨率。图为搭配 Air8101 开发板的官方点亮实拍；用于 Air8603 时，需适配接线、供电及显示时序，界面由应用软件实现。

9″ RGB 接口 · 电容触摸 · 1024 × 600 面板 配件资料 ↗ · 官方点亮实拍 ↗

01，按整机尺寸选择常见屏幕

显示接口	常见尺寸	触摸连接
40 PIN	常见 5 寸 / 7 寸	LCD 显示 + 独立触摸连接
50 PIN	常见 7 寸 / 9 寸 / 10–10.1 寸	LCD 显示 + 配套触摸连接

Air1603 输出 RGB565，可结合 AirUI 开发品牌界面、柜格选择、设备状态和提示画面。背光控制便于实现亮度调节及待机策略。

接口针数不是通用兼容保证，需核对引脚、供电和时序。40PIN 与 50PIN 共用显示信号，不是双屏独立输出。

02，声音输出 · 4Ω / 3W

板载 DAC 与功放，连接扬声器播放提示音、音乐和广告音频。TTS 需适配固件。

03，轻量视频播放 · H.264

软件解码，480 × 320、约 10 帧/秒作为方案参考，适合轻量视频内容展示。

04，本地素材存储 · SD CARD

保存图片、音视频和业务日志。容量按固件、文件系统和实际卡兼容性选择。

实际视频性能受码率、编码参数及并发业务影响，解码分辨率与屏幕面板分辨率需分别考虑。广告素材远程更新需要应用软件与后台配合，音频功能用于播放输出。

03 / CAMERA & INPUT

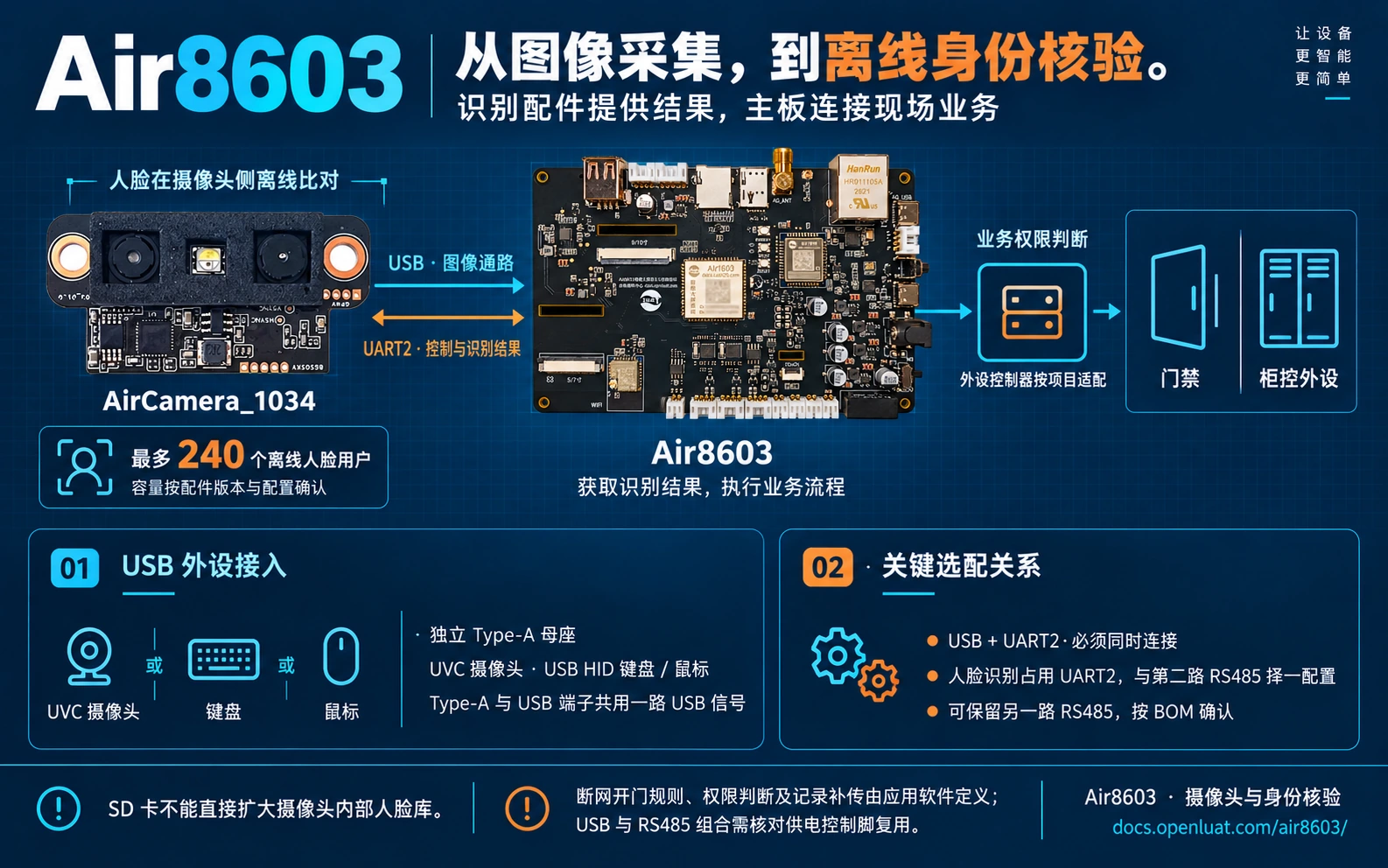

九，从图像采集， 到离线身份核验。

Air8603W1、Air8603W2、Air8603M1、Air8603M2 为人脸识别接口组合，可搭配专用 UVC 识别配件，实现刷脸存取物、门禁核验等业务。3/4/5 后缀型号的 UART2 已用于隔离 RS485，不按本配置同时提供占用 UART2 的人脸识别接口。

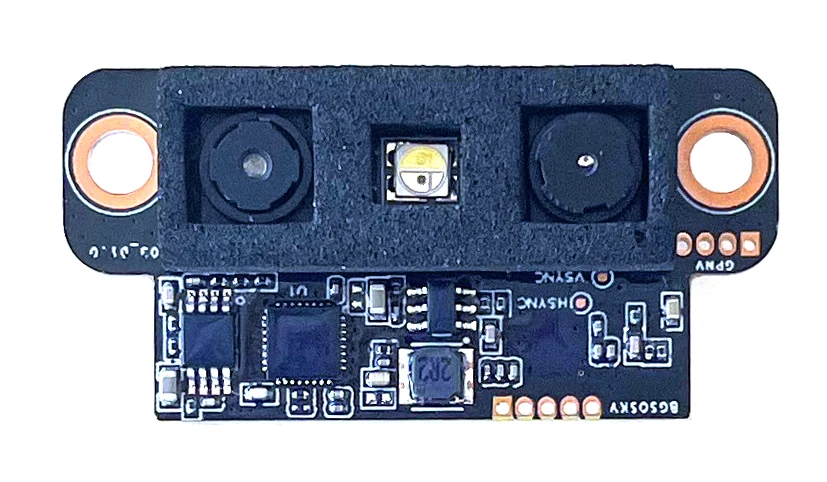

AIRCAMERA_1034 · 双目人脸识别配件

AirCamera_1034 官方正面照片：双目人脸识别摄像头配件。

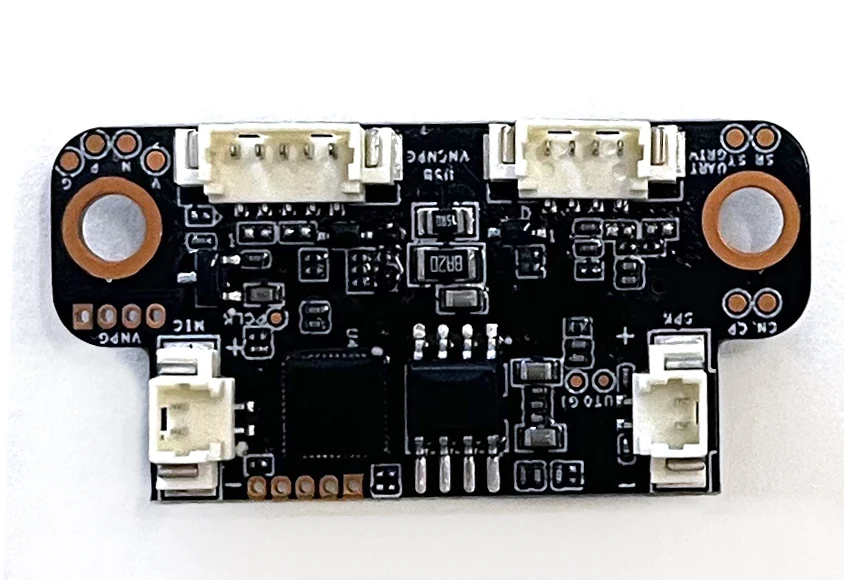

AirCamera_1034 官方背面照片。

正反面实物 点击图片查看细节 官方配件说明 ↗

识别能力由配件提供

240 个离线人脸用户（最多，按配件版本与配置）

人脸在摄像头侧进行离线比对，Air8603 获取识别结果并执行业务流程。断网是否允许开柜、开门，以及记录补传规则，由应用软件定义。

USB + UART：

连接	作用
USB	图像通路
UART2	控制命令与识别结果

两路必须同时连接。W1 / M1 保留一路隔离 RS485，W2 / M2 保留一路非隔离 RS485；这四个型号的 UART2 已分配给人脸识别配件，不同时提供第二路隔离 RS485。人脸识别能力由所配摄像头提供，SD 卡不能直接扩大摄像头内部人脸库。

USB HOST

独立 Type-A 母座，便于接入外设

支持适配的 UVC 摄像头，以及 USB HID 键盘、鼠标。也提供 USB 端子，便于机壳内部布线。

Type-A 与 USB 端子共用一路 USB 信号。普通 UVC/HID 与第二路 RS485 并用，也需核对供电控制脚的 复用关系。

04 / INTERFACES & POWER

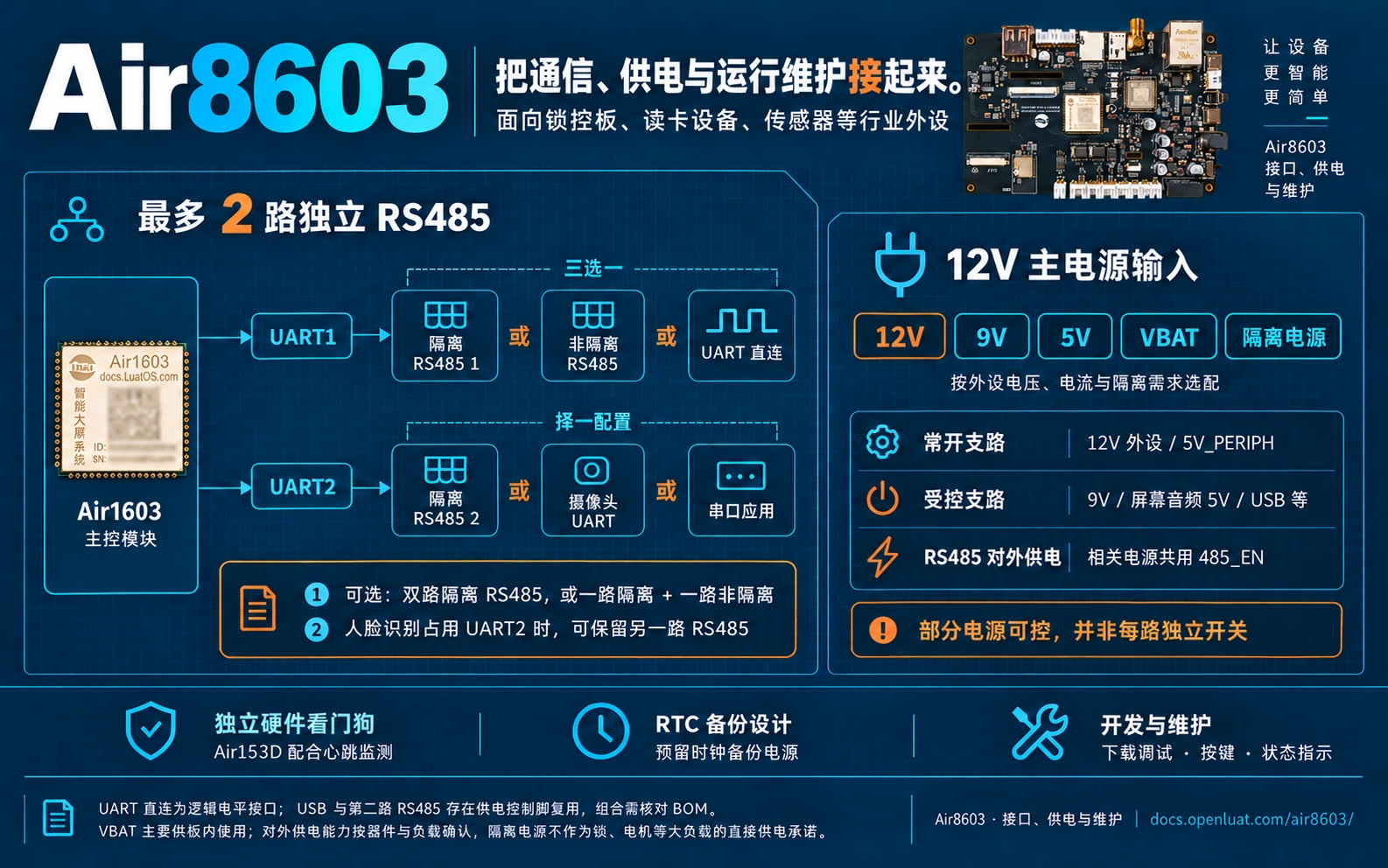

十，连接行业外设， 把整机控制串起来。

对接锁控板、读卡设备、传感器等行业外设。按项目选择隔离通信、非隔离通信或 UART，并规划外设电源。

01，UART1 / UART2 按型号固定分配

系列最多提供两路独立 RS485，但不同数字后缀的接口数量与用途不同。

数字后缀（W / M 通用）	UART1	UART2	对外组合
1	隔离 RS485	人脸识别 UVC 配套串口	一路隔离 RS485 + 人脸识别
2	非隔离 RS485	人脸识别 UVC 配套串口	一路非隔离 RS485 + 人脸识别
3	隔离 RS485	隔离 RS485	两路隔离 RS485
4	非隔离 RS485	隔离 RS485	一路非隔离 + 一路隔离 RS485
5	TTL 串口	隔离 RS485	TTL 串口 + 一路隔离 RS485

Air8603 最多提供两路独立串口资源，按型号配置为 RS485、人脸识别配套串口或 TTL 串口，接口模式由硬件配置确定。

USB 供电控制与第二路 RS485 还存在控制脚复用。3/4/5 后缀型号接普通 UVC / HID 外设时，需确认硬件配置与供电控制方案，不能仅凭 USB 不占用 UART2 就判断可并用。5 后缀型号的 TTL 串口为逻辑电平接口，接线前应核对实际电平与引脚；不能直接按 RS232 或 RS485 使用。

12V DC MAIN INPUT

02，多电压电源，方便整机集成

12V · 9V · 5V · VBAT · 隔离电源

为不同外设提供供电选择；部分电源可由软件控制启停，便于实现外设休眠、启用与恢复策略。

VBAT 约 4.1V，主要供板内使用。外接设备需匹配电压与电流要求；锁、电机等大负载应使用匹配的独立供电方案。

03，查看电源与开关关系

电源 / 接口	供电用途	控制与选配
12V / J18	外部设备电源	主电源有效时常开
9V / J19	适配的外设	9V_EN 控制
5V_PERIPH / J17	外设及 RS485 上游供电	常开；与屏幕 / 音频 5V 区分
屏幕 / 音频 5V	显示及功放电源	5V_EN 控制
USB / 摄像头供电	USB 外设	UVC_EN 控制；图示 +5.5V，需匹配外设规格
RS485 对外电源	匹配的总线外设	相关电源共用 485_EN；非隔离输出电压按订货配置选择
独立隔离电源 / J23	隔离供电预留	模块按订货配置选装；输出能力按实际器件确认
SD / LAN 3.3V	存储与以太网	分别设使能；LAN 电源由 4G 侧管理

RS485 并非每路独立开关。旁路电阻选贴会影响关断行为；非隔离输出的 12V / 5V / 3.3V 为物料选配，不是软件调压。

04，独立硬件看门狗 · 01

Air153D 配合心跳监测，为主控软件异常恢复提供硬件支持。

05，RTC 备份设计 · 02

预留时钟备份电源，有助于断电保时；不是整机电池后备供电。

06，下载与维护接口 · 03

主控及 4G 下载调试、按键和状态指示，方便开发、生产与维护。

05 / APPLICATIONS

十一，按业务，组合你的终端。

下面按具体型号给出选型思路。先确定 W / M 联网系列，再选择接口后缀；屏幕、配件、外设电源和软件流程按项目确认，实际交付以对应型号硬件配置与固件为准。

01. 4G 智能柜

触屏存取物 · 锁控总线

一次集成联网、触屏与柜控。

Air780EX2 联网，RGB 触屏提供存取物界面，RS485 对接锁控板；声音提示引导操作，SD 卡保存展示素材。

项目	配置思路
型号	双路隔离 RS485 选 Air8603M3；混合隔离 RS485 选 Air8603M4；TTL + 隔离 RS485 选 Air8603M5
联网	4G，采用 Air780EX2
天线	默认 SMA 接头直接连接 4G 天线；IPEX 为保留能力，默认配置不启用
显示	RGB565 触屏，按尺寸适配
控制	M3 / M4 为两路 RS485；M5 为一路 TTL + 一路隔离 RS485
扩展	按实际装配与固件评估 RJ45 外接 IPC 联网；若需刷脸，转选 M1 / M2

02. 刷脸门禁 / 寄存柜

离线比对 · 业务核验

离线比对，连接现场业务。

AirCamera_1034 通过 USB 与 UART2 接入，提供图像及人脸识别结果。主板结合业务权限控制外设，屏幕与声音反馈操作状态。

项目	配置思路
型号	隔离 RS485 选 Air8603W1 / Air8603M1；非隔离 RS485 选 Air8603W2 / Air8603M2
联网	W 为 WiFi，M 为 4G，按现场网络选择
天线	W：IPEX 转 SMA 后接 WiFi 天线；M：默认 SMA 直接接 4G 天线
识别	可配 AirCamera_1034，最多 240 人，按配件版本与配置确认
控制	1 后缀保留一路隔离 RS485；2 后缀保留一路非隔离 RS485
资源	USB + UART2；不同时使用第二路隔离 RS485

03. 室内自助终端

WiFi 接入 · 交互展示

接入已有网络，构建品牌界面。

现场具备稳定 WiFi 时，选用 Air6205A WiFi 通信方案；触屏完成交互，声音与 SD 卡素材用于引导和内容展示。USB 外设按业务适配。

项目	配置思路
型号	需要人脸识别选 W1 / W2；双路 RS485 选 W3 / W4；TTL + 隔离 RS485 选 W5
联网	Air8603W1～W5，采用 Air6205A WiFi 方案
天线	默认 IPEX 接口，先用 IPEX 转 SMA 线接出，再接 SMA 接头的 WiFi 天线
显示	AirLCD_1090 等 RGB 触屏，需适配
交互	触摸、声音；USB HID 按实际供电控制与固件适配
配置	不默认具备 4G 方案的 RJ45 转发能力

06 / HARDWARE GALLERY

十二，产品与配套硬件，一眼看清。

查看主板布局、联网模组和常用配件。点击图片可查看大图。

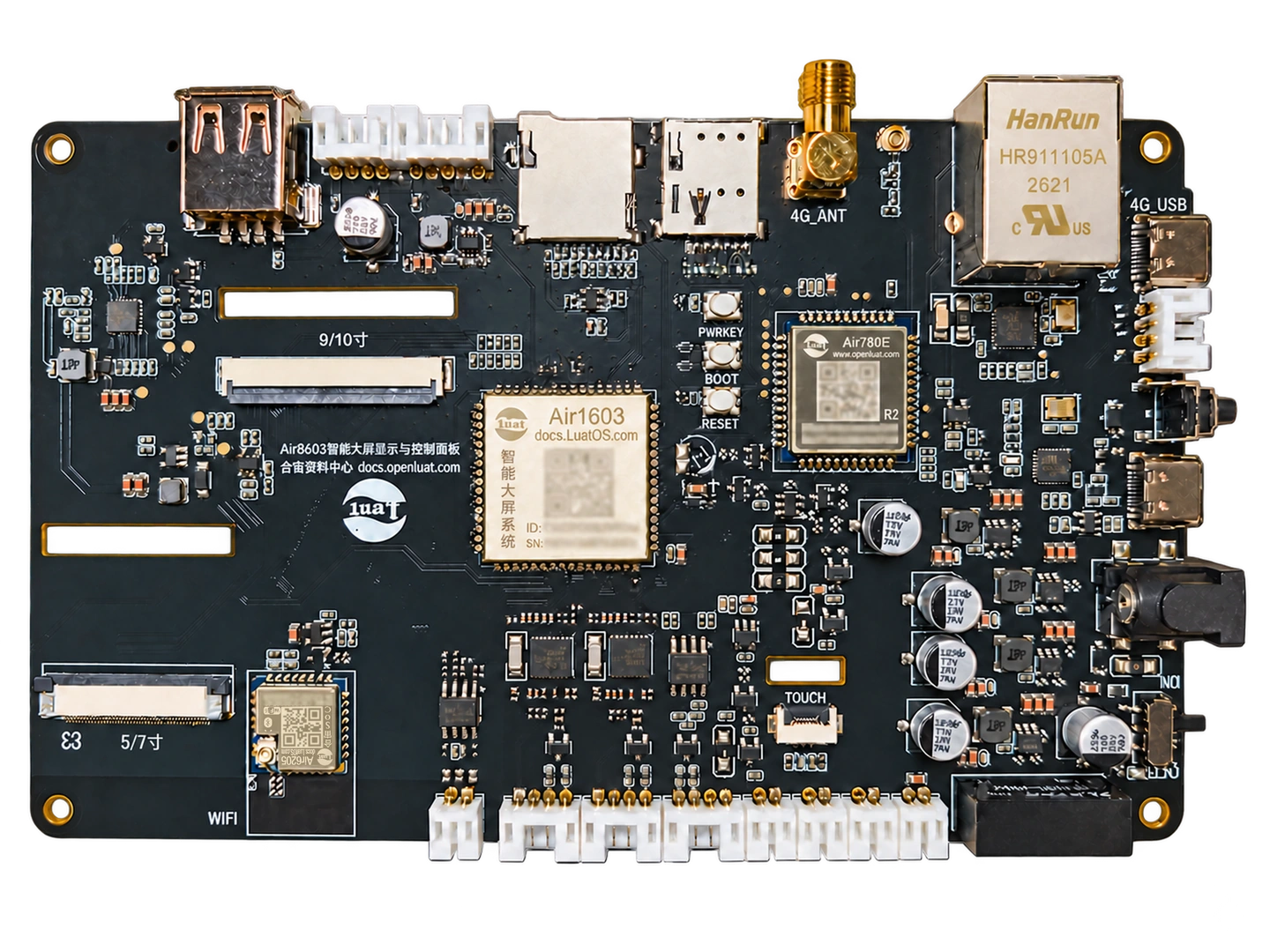

01，Air8603W1 · 正面

Air8603 主板正面示意图。

02，Air8603M1 · 正面

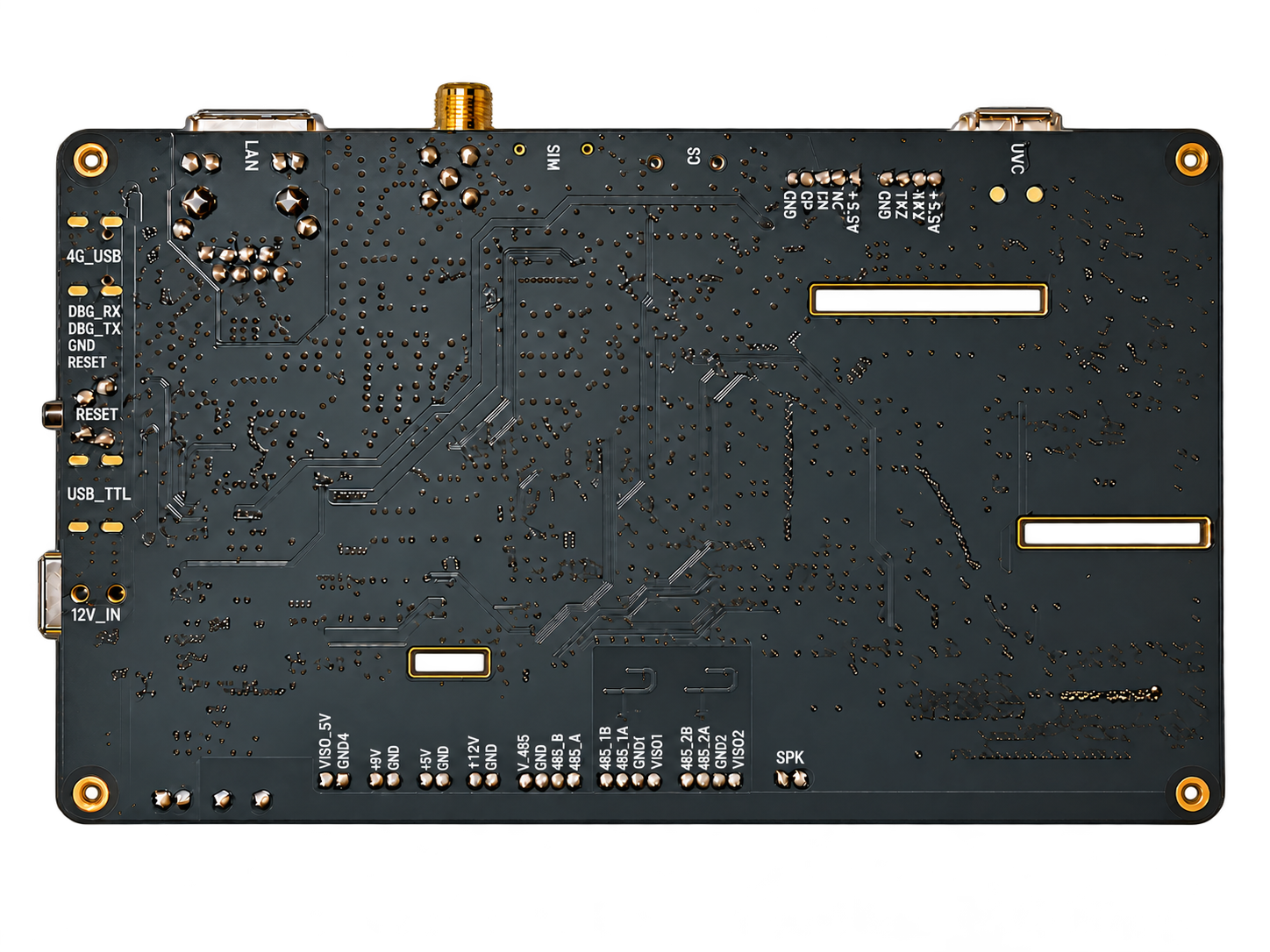

Air8603 主板背面。

03，Air1603

Air1603｜负责界面、业务逻辑与外设调度的主控模组。

主控 · 产品资料 ↗

04，Air780EX2 · 4G 方案

M 系列采用 Air780EX2。默认通过板上 SMA 接头直接连接 4G 天线；IPEX 为保留能力，默认配置不启用。

Air780EX2｜M 系列 4G 联网模组示意图。

Air780EX2 · 官方产品资料 ↗

05，Air6205A

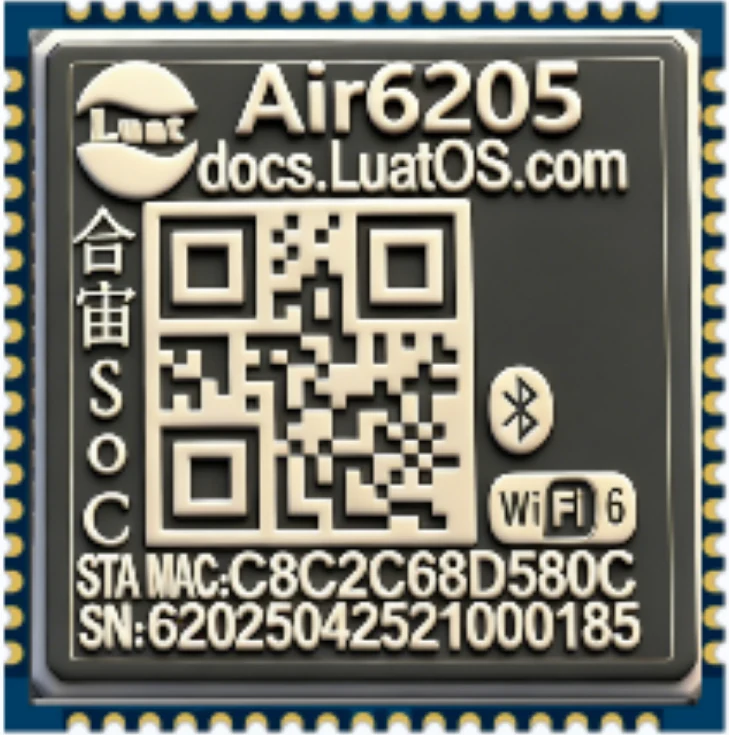

Air6205A｜官方模组外观图，W 系列采用的 WiFi 模组。默认由 IPEX 接口经 IPEX 转 SMA 线连接 SMA 接头的 WiFi 天线。

WiFi · IPEX 外接天线方案 ↗

06，AirCamera_1034

AirCamera_1034｜官方产品正面图。

双目识别 · USB + UART ↗

07，AirLCD_1090

AirLCD_1090｜9 寸 RGB 电容触摸屏正面实拍，1024×600 分辨率。屏幕接线、供电和时序需适配。

9 寸触屏 · 配件资料 ↗ · 官方外观实拍 ↗

08，CH390H

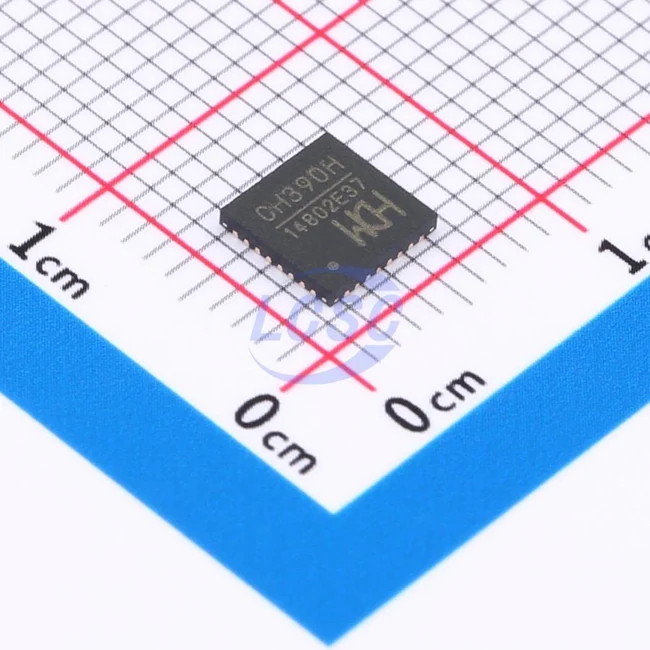

CH390H｜SPI 以太网控制器。图片来源：LCSC / 立创商城。

SPI 以太网芯片 · LCSC 图片 ↗

09，TP-Link TL-IPC55AE

TP-Link TL-IPC55AE｜官方外观图，仅作适配参考。

第三方 IPC · 官方产品图 ↗

十三，核心能力速览

汇总平台能力及型号差异，便于快速查阅；外设与固件按实际配置确认。

核心能力	功能概览
主控	Air1603，负责界面、业务逻辑与外设调度
系列型号	WiFi：Air8603W1～W5；4G：Air8603M1～M5，共 10 个型号
联网	W 系列采用 Air6205A WiFi 方案；M 系列采用 Air780EX2 4G 方案
WiFi 天线（全部 W 型号）	默认 IPEX 接口 → IPEX 转 SMA 线 → SMA 接头的 WiFi 天线
4G 天线（全部 M 型号）	默认 SMA 直接接 4G 天线；IPEX 为保留能力，默认配置不启用
显示与触摸	RGB565，40PIN / 50PIN 屏幕连接方案及配套触摸接口
声音	4Ω / 3W 扬声器输出
存储	SD 卡，保存图片、音视频及业务日志
摄像头与输入	1/2 后缀型号预留人脸识别 USB + UART2 接法；普通 UVC / HID 按型号、供电控制与固件适配
行业外设	1/2 后缀：一路 RS485；3/4 后缀：两路 RS485；5 后缀：TTL + 一路隔离 RS485，隔离类型见型号表
运行与维护	独立硬件看门狗、RTC 备份设计、下载调试及部分外设电源控制
板面尺寸	150 × 90 mm（长 × 宽）
安装高度	RJ45 最高器件高 13.5 mm；PCB 厚 1.6 mm；含 PCB 与焊锡的整体高度 ≤ 15.5 mm

十四，项目选型检查表

先选 W / M 联网系列，再按 1～5 后缀确定串口组合，最后确认屏幕、配件、供电和软件需求。

需要确定的事项	选择与约束
完整型号	先选 W（WiFi）或 M（4G），再选 1～5 接口后缀
天线连接	W：准备 IPEX 转 SMA 线及 SMA 接头的 WiFi 天线；M：SMA 直接接 4G 天线，默认不启用 IPEX
屏幕	确认尺寸、针脚、供电及时序，两个屏连接器共用显示信号
摄像头用途	人脸识别 USB + UART2 选 1/2 后缀；RJ45 / IPC 上网按 M 系列实际装配及固件评估
串口资源	1/2 后缀：人脸识别 + 一路 RS485；3/4 后缀：两路 RS485；5 后缀：TTL + 一路隔离 RS485
TTL 接口	5 后缀型号接线前核对逻辑电平与引脚，不按 RS232 / RS485 直接连接
USB 与第二路 RS485	核对供电控制脚的复用关系，不能只按串口数量判断可同时使用
外设供电	确认电压、电流、隔离要求及实际开关控制关系
软件交付	确认网络转发、UI、业务权限、素材更新及后台对接需求

十五，产品资料

产品	功能	资料
Air8603	大屏联网控制板	产品说明
Air1603	主控、界面与外设调度	产品资料
Air780EX2	M 系列 4G 联网模组	产品资料
Air6205A	W 系列 WiFi 模组，IPEX 外接天线	产品资料
AirCamera_1034	双目人脸识别配件	配件说明
AirLCD_1090	9 寸 RGB 触摸屏	配件说明
CH390H	SPI 以太网控制器	芯片资料
TP-Link TL-IPC55AE	第三方 IPC 选型参考	产品资料

十六，从一块主板，走向完整终端。

选择 WiFi 或 4G 联网方式，匹配人脸识别、RS485 或 TTL 外设，再组合屏幕、扬声器和应用软件，构建适合业务场景的交互终端。
