eink - 墨水屏操作库
作者：江访
一、概述
eink 墨水屏操作库是 LuatOS 的电子墨水屏驱动库，支持多种尺寸和型号的电子墨水屏，提供低功耗的显示解决方案；
eink 库提供了如下几大类功能：
1、墨水屏刷新速度较慢，不适合频繁更新的场景；
2、eink 初始化之前需要先初始化 SPI；
3、显示中文字体前，需要先使用 eink.setFont(font)接口进行设置，
4、目前大部分型号都支持 eink.font_opposansm12 中文 12 号字体，具体可以查看选型手册中合宙LuatOS固件章节对应型号是否支持eink库和12号中文字体；
5、通过 eink.print(x, y, str, colored)接口显示字符串，不管中文还是英文，显示内容以设置的坐标为左下角；
支持功能演示
| 显示类型 | 说明 | 效果 | 相关函数 |
| 文字效果 | 文本 |  | eink.print(x, y, str, colored) |
| 线 |  | eink.line(x, y, x2, y2, colored) | |
| 空心圆 |  | eink.circle(x, y, radius, colored, 0) | |
| 实心园 |  | eink.circle(x, y, radius, colored, 1) | |
| 矩形框 |  | eink.rect(x, y, x2, y2, colored, 0) | |
| 实心矩形 |  | eink.rect(x, y, x2, y2, colored, 1) | |
| 电池图标 | eink.bat(x, y, bat) | ||
| 二维码 |  | eink.qrcode(x, y, str, size) |
二、核心示例
1、核心示例是指：使用本库文件提供的核心 API，开发的基础业务逻辑的演示代码；
2、核心示例的作用是：帮助开发者快速理解如何使用本库，所以核心示例的逻辑都比较简单；
3、更加完整和详细的 demo，请参考 LuatOS 仓库 中各个产品目录下的 demo/eink
2.1 核心代码
-- 本核心示例演示eink库的基本使用流程：
-- 1、初始化SPI设备
-- 2、初始化墨水屏
-- 3、设置显示窗口和字体
-- 4、绘制文本和图形
-- 5、刷新显示到屏幕
-- 按接线引脚正确配置GPIO号
local spi_id = 0
local pin_cs = 31
local pin_dc = 30
local pin_busy = 32
local pin_reset = 29
-- 主函数
local function main()
-- 注意:eink初始化之前需要先初始化spi，使用spi对象方式初始化
spi_eink = spi.deviceSetup(spi_id, pin_cs, 0, 0, 8, 20 * 1000 * 1000, spi.MSB, 1, 1)
-- 初始化接到spi0的eink.MODEL_1in54_V2
eink.init(eink.MODEL_1in54_V2,
{ port = "device", pin_dc = pin_dc, pin_busy = pin_busy, pin_rst = pin_reset },
spi_eink)
-- 设置显示窗口和方向
eink.setWin(200, 200, 0)
eink.clear(1, true)
-- 绘制外边框（水平+垂直线组合）
eink.line(5, 5, 195, 5, 0) -- 上边框水平线
eink.line(5, 195, 195, 195, 0) -- 下边框水平线
eink.line(5, 5, 5, 195, 0) -- 左边框垂直线
eink.line(195, 5, 195, 195, 0) -- 右边框垂直线
-- 标题区域（22号英文字体）
eink.setFont(eink.font_opposansm22)
eink.rect(10, 10, 190, 40, 0, 0) -- 标题背景（无斜线）
eink.print(35, 34, "LuatOS-eink", 0) -- 黑色文字
-- 区域分隔线（水平）
eink.line(10, 50, 190, 50, 0) -- 标题与内容分隔线
eink.line(100, 55, 100, 190, 0) -- 左右区域分隔线（垂直）
-- 左侧区域（左半屏）
-- 1. 文本演示，中文目前仅支持12号中文字体
eink.setFont(eink.font_opposansm12_chinese)
eink.print(15, 65, "1. 字体演示", 0)
eink.print(20, 85, "12号字体示例", 0)
-- 2. 矩形与线条演示
eink.print(15, 110, "2. 图形演示", 0)
eink.circle(33, 135, 15, 0, 0) -- 空心圆形
eink.circle(73, 135, 15, 0, 1) -- 实心圆形
eink.rect(20, 160, 60, 185, 0, 0) -- 空心矩形
eink.rect(70, 160, 90, 185, 0, 1) -- 实心矩形
-- 右侧区域（右半屏）
-- 3. 二维码演示
eink.print(110, 65, "3. 二维码", 0)
eink.qrcode(115, 70, "https://docs.openluat.com/osapi/core/eink/", 69)
-- 4. 电池与位图演示
eink.print(110, 160, "4. 状态图标", 0)
eink.bat(120, 170, 3750) -- 电池图标
eink.print(150, 180, "电量", 0)
-- 刷新屏幕
eink.show(0, 0, true)
end
-- 运行主函数
sys.taskInit(main)

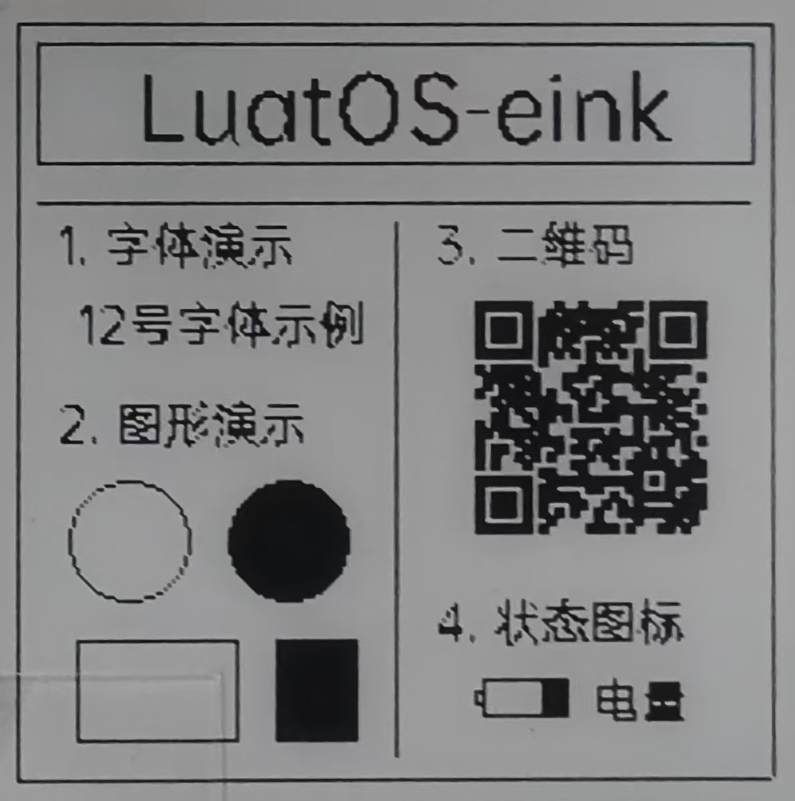

2.1 核心代码演示效果
三、常量详解
核心库常量，顾名思义是由合宙 LuatOS 内核固件中定义的、不可重新赋值或修改的固定值，在脚本代码中不需要声明，可直接调用，包含以下常量；
3.1 屏幕型号常量
3.1.1 eink.MODEL_1in02d
参数含义：1.02寸d型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_1in02d)
3.1.2 eink.MODEL_1in54
参数含义：1.54寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_1in54)
3.1.3 eink.MODEL_1in54_V2
参数含义：1.54寸_V2型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_1in54_V2)
3.1.4 eink.MODEL_1in54b
参数含义：1.54寸b型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_1in54b)
3.1.5 eink.MODEL_1in54b_V2
参数含义：1.54寸b_V2型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_1in54b_V2)
3.1.6 eink.MODEL_1in54_V3
参数含义：1.54寸_V3型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_1in54_V3)
3.1.7 eink.MODEL_1in54c
参数含义：1.54寸c型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_1in54c)
3.1.8 eink.MODEL_1in54r
参数含义：1.54寸三色屏152*152；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_1in54r)
3.1.9 eink.MODEL_2in13
参数含义：2.13寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in13)
3.1.10 eink.MODEL_2in13bc
参数含义：2.13寸bc型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in13bc)
3.1.11 eink.MODEL_2in13d
参数含义：2.13寸d型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in13d)
3.1.12 eink.MODEL_2in13_V2
参数含义：2.13寸V2型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in13_V2)
3.1.13 eink.MODEL_2in54b_V3
参数含义：2.13寸b_V3型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in54b_V3)
3.1.14 eink.MODEL_2in66
参数含义：2.66寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in66)
3.1.15 eink.MODEL_2in66b
参数含义：2.66寸b型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in66b)
3.1.16 eink.MODEL_2in7
参数含义：2.7寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in7)
3.1.17 eink.MODEL_2in7b
参数含义：2.7寸b型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in7b)
3.1.18 eink.MODEL_2in9
参数含义：2.9寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in9)
3.1.19 eink.MODEL_2in9_V2
参数含义：2.9寸_V2型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in9_V2)
3.1.20 eink.MODEL_2in9bc
参数含义：2.9寸bc型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in9bc)
3.1.21 eink.MODEL_2in9b_V3
参数含义：2.9寸b_V3型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in9b_V3)
3.1.22 eink.MODEL_2in9d
参数含义：2.9寸d型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_2in9d)
3.1.23 eink.MODEL_3in52
参数含义：3.52寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_3in52)
3.1.24 eink.MODEL_3in7
参数含义：3.7寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_3in7)
3.1.25 eink.MODEL_3in7_U
参数含义：3.7寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_3in7_U)
3.1.26 eink.MODEL_4in2
参数含义：4.2寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_4in2)
3.1.27 eink.MODEL_4in2_V2
参数含义：4.2寸V2(ssd1683)型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_4in2_V2)
3.1.28 eink.MODEL_4in2bc
参数含义：4.2寸b型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_4in2bc)
3.1.29 eink.MODEL_4in2b_V2
参数含义：4.2寸V2型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_4in2b_V2)
3.1.30 eink.MODEL_5in65f
参数含义：5.65寸f型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_5in65f)
3.1.31 eink.MODEL_5in83
参数含义：5.83寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_5in83)
3.1.32 eink.MODEL_5in83bc
参数含义：5.83寸bc型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_5in83bc)
3.1.33 eink.MODEL_5in83_V2
参数含义：5.83寸V2型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_5in83_V2)
3.1.34 eink.MODEL_5in83b_V2
参数含义：5.83寸bV2型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_5in83b_V2)
3.1.35 eink.MODEL_7in5
参数含义：7.5寸型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_7in5)
3.1.36 eink.MODEL_7in5_HD
参数含义：7.5寸HD型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_7in5_HD)
3.1.37 eink.MODEL_7in5_V2
参数含义：7.5寸V2型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_7in5_V2)
3.1.38 eink.MODEL_7in5bc
参数含义：7.5寸bc型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_7in5bc)
3.1.39 eink.MODEL_7in5b_HD
参数含义：7.5寸b_HD型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_7in5b_HD)
3.1.40 eink.MODEL_7in5b_V2
参数含义：7.5寸b_V2型号墨水屏；
数据类型：number；
取值范围：固定常量值；
是否必选：常量，直接使用；
注意事项：用于init函数的tp参数；
参数示例：eink.model(eink.MODEL_7in5b_V2)
3.2 字体常量
3.2.1 eink.font_opposansm12
参数含义：12号英文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm12)
3.2.2 eink.font_opposansm16
参数含义：16号英文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm16)
3.2.3 eink.font_opposansm18
参数含义：18号英文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm18)
3.2.4 eink.font_opposansm20
参数含义：20号英文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm20)
3.2.5 eink.font_opposansm22
参数含义：22号英文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm22)
3.2.6 eink.font_opposansm24
参数含义：24号英文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm24)
3.2.7 eink.font_opposansm32
参数含义：32号英文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm32)
3.2.8 eink.font_opposansm12_chinese
参数含义：12号中文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm12_chinese)
3.2.9 eink.font_opposansm14_chinese
参数含义：14号中文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm14_chinese)
3.2.10 eink.font_opposansm16_chinese
参数含义：16号中文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm16_chinese)
3.2.11 eink.font_opposansm18_chinese
参数含义：18号中文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm18_chinese)
3.2.12 eink.font_opposansm20_chinese
参数含义：20号中文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm20_chinese)
3.2.13 eink.font_opposansm22_chinese
参数含义：22号中文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm22_chinese)
3.2.14 eink.font_opposansm24_chinese
参数含义：24号中文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm24_chinese)
3.2.15 eink.font_opposansm32_chinese
参数含义：32号中文字体；
数据类型：font；
取值范围：固定字体对象；
是否必选：常量，直接使用；
注意事项：用于setFont函数的font参数；
参数示例：eink.setFont(eink.font_opposansm32_chinese)
四、 函数详解
4.1 初始化类
4.1.1 eink.init(driver_ic, param, spi_device)
功能
eink 显示屏初始化，新接口支持屏幕型号设置，推荐使用此方式；
注意事项
初始化前必须使用 SPI 对象的方式进行 SPI 接口初始化，且 spi_id 、pin_cs 一定要按实际接线填对应引脚的 GPIO 号，否则会无显示；
在使用任何 eink 绘图功能前，必须先调用此函数初始化显示屏，且 pin_dc 、pin_busy 、pin_reset 一定要按实际接线填对应引脚的 GPIO 号，否则会无显示；
参数
driver_ic
参数含义：墨水屏型号；
数据类型：number；
取值范围：eink.MODEL_*系列常量，见常量详解的3.1.1到3.1.40屏幕型号常量章节；
是否必选：必须传入此参数；
注意事项：需要根据实际使用的屏幕型号选择；
参数示例：eink.MODEL_4in2bc
param
参数含义：附加参数表；
数据类型：table；
取值范围：包含pin_busy、port、pin_dc、pin_rst等字段；
是否必选：必须传入此参数；
注意事项：具体参数取决于屏幕型号；
参数示例：
{
参数含义：通信端口类型；
数据类型：string；
取值范围：1、0,1,2表示具体的标准SPI硬件端口ID；
2、"device"表示具体的标准SPI硬件端口对象；
device的方式是通过spi.deviceSetup()先将SPI接口设置为SPI对象，
并赋值给一个全局变量，然后再将全局变量放到eink.init()
第三个参数spi_device，在此需要赋值port = "device"，
是否必选：必须传入此参数；
注意事项：暂无；
参数示例：port = "device",
port = ,
参数含义：忙状态检测引脚；
数据类型：number；
取值范围：有效的GPIO端口号；
是否必选：必选，不填无法检测屏幕状态；
注意事项：暂无；
使用示例：pin_busy = 1；
pin_busy = ,
参数含义：数据/命令选择引脚；
数据类型：number；
取值范围：有效的GPIO端口号，推荐接SPI端口对应的MISO引脚；
是否必选：必须传入此参数；
注意事项：用于区分数据传输和命令传输；
参数示例：pin_dc = 17；
pin_dc = ,
参数含义：复位引脚；
数据类型：number；
取值范围：有效的GPIO端口号；
是否必选：必须传入此参数；
注意事项：用于复位屏幕；
参数示例：pin_rst = 19；
pin_rst = ,
}
spi_device
参数含义：SPI设备对象；
数据类型：userdata；
取值范围：spi.deviceSetup返回的标准SPI硬件端口对象；
是否必选：当port="device"时必须传入；
注意事项：需要先初始化SPI设备；
参数示例：spi_eink
返回值
local result = eink.init(tp, param, spi_device)
result
含义说明：初始化结果；
数据类型：boolean；
取值范围：true-成功，false-失败；
注意事项：返回true表示初始化成功；
返回示例：local result = eink.init(tp, param, spi_device)
if result == true then
eink.print(20, 20, "LuatOS-eink TEST1", 0)
end
示例
-- 按接线引脚正确配置GPIO号
local spi_id = 0
local pin_cs = 31
local pin_dc = 30
local pin_busy = 32
local pin_reset = 29
-- 注意:eink初始化之前需要先初始化spi，使用spi对象方式初始化
spi_eink = spi.deviceSetup(spi_id, pin_cs, 0, 0, 8, 20 * 1000 * 1000, spi.MSB, 1, 1)
-- 初始化接到spi0的eink.MODEL_1in54_V2
eink.init(eink.MODEL_1in54_V2,
{ port = "device", pin_dc = pin_dc, pin_busy = pin_busy, pin_rst = pin_reset },
spi_eink)
-- 设置显示窗口和方向
eink.setWin(200, 200, 0)
4.1.2 eink.setup(full, spiid, pin_busy, pin_reset, pin_dc, pin_cs)
功能
eink 显示屏初始化，老接口不支持屏幕型号设置，次选使用；
参数
full
参数含义：刷新模式；
**数据类型**：number；
**取值范围**：0-全屏刷新，1-局部刷新；
**是否必选**：必须传入此参数；
**注意事项**：默认全屏刷新；
**参数示例**：0
spiid
参数含义：SPI编号；
**数据类型**：number；
**取值范围**：0,1,2...；
**是否必选**：必须传入此参数；
**注意事项**：默认是0；
**参数示例**：0
pin_busy
参数含义：忙状态检测引脚，高电平忙，低电平空闲；
数据类型：number；
取值范围：有效的GPIO端口号；
是否必选：必选，不填无法检测屏幕状态，与屏幕通信超时不能正常刷新；
注意事项：暂无；
使用示例：1
pin_reset
参数含义：Reset复位管脚；
数据类型：number；
取值范围：有效的GPIO端口号；
是否必选：必须传入此参数；
注意事项：暂无；
参数示例：11
pin_dc
参数含义：DC数据命令选择管脚；
数据类型：number；
取值范围：有效的GPIO端口号；
是否必选：必须传入此参数；
注意事项：暂无；
参数示例：12
pin_cs
参数含义：CS使能管脚；
数据类型：number；
取值范围：有效的GPIO端口号；
是否必选：必须传入此参数；
注意事项：暂无；
参数示例：13
返回值
local result = eink.setup(full, spiid, pin_busy, pin_reset, pin_dc, pin_cs)
result
含义说明：初始化结果；
数据类型：boolean；
取值范围：true-成功，false-失败；
注意事项：返回true表示初始化成功；
返回示例：true
示例
-- 按接线引脚正确配置GPIO号
local spi_id = 0
local pin_cs = 31
local pin_dc = 30
local pin_busy = 32
local pin_reset = 29
-- 注意:eink初始化之前需要先初始化spi
spi.setup(spi_id, pin_cs, 0, 0, 8, 20 * 1000 * 1000, spi.MSB, 1, 1)
-- 手动设置墨水屏型号
eink.model(eink.MODEL_1in54_V2)
-- 初始化eink
eink.setup(0, spi_id, pin_busy, pin_reset, pin_dc, pin_cs)
4.2 屏幕控制函数详解
4.2.1 eink.sleep()
功能
进入休眠模式，休眠后需要重新初始化才能使用，显示字体需要重新使用 eink.setFont(font)设置后再使用；
参数
无
返回值
无
示例
-- 进入休眠模式
eink.sleep()
4.2.2 eink.clear(color, force)
功能
清除绘图缓冲区，默认进行一次清屏；
参数
color
参数含义：刷屏颜色；
数据类型：number；
取值范围：0-1，0表示黑色背景，1表示白色背景，默认1白色；
是否必选：可选传入此参数；
注意事项：暂无；
参数示例：1
force
参数含义：是否立即清屏；
数据类型：boolean；
取值范围：true-不清屏，false-清屏；
是否必选：可选传入此参数；
注意事项：默认false；
参数示例：false
返回值
无
示例
-- 缓冲区按白色填充，不进行请屏
eink.clear(1, true)
4.2.3 eink.setWin(width, height, rotate)
功能
设置显示窗口像素高度、像素宽度和显示方向；
参数
width
参数含义：窗口宽度；
**数据类型**：number；
**取值范围**：大于0的整数，默认width为200；
**是否必选**：必须传入此参数；
**注意事项**：需要根据屏幕实际尺寸设置；
**参数示例**：200
height
参数含义：窗口高度；
**数据类型**：number；
**取值范围**：大于0的整数，默认height为200；
**是否必选**：必须传入此参数；
**注意事项**：需要根据屏幕实际尺寸设置；
**参数示例**：200
rotate
参数含义：显示方向；
**数据类型**：number；
**取值范围**：0/1/2/3，默认rotate为0；
**是否必选**：必须传入此参数；
**注意事项**：0-0度，1-90度，2-180度，3-270度；
**参数示例**：0
返回值
无
示例
-- 设置显示窗口
eink.setWin(200, 200, 0)
4.2.4 eink.getWin()
功能
获取窗口信息；
参数
无
返回值
local width, height, rotate = eink.getWin()
width
含义说明：窗口宽度；
**数据类型**：number；
**取值范围**：取决于设置；
**注意事项**：暂无；
**返回示例**：200
height
含义说明：窗口高度；
**数据类型**：number；
**取值范围**：取决于设置；
**注意事项**：暂无；
**返回示例**：200
rotate
含义说明：旋转方向；
**数据类型**：number；
**取值范围**：0-3；
**注意事项**：暂无；
**返回示例**：0
示例
-- 获取窗口信息
local w, h, r = eink.getWin()
log.info("eink", "窗口:", w, h, r)
4.2.5 eink.model(m)
功能
设置墨水屏驱动型号；
注意事项
用于动态切换墨水屏型号；
参数
m
参数含义：型号名称；
**数据类型**：number；
**取值范围**：eink.MODEL_*系列常量，见常量详解的3.1.1到3.1.40屏幕型号常量章节；
**是否必选**：必须传入此参数；
**注意事项**：需要与硬件匹配；
**参数示例**：eink.MODEL_1in54_V2
返回值
无
示例
-- 设置墨水屏型号
eink.model(eink.MODEL_1in54_V2)
4.3 文本显示函数详解
4.3.1 eink.setFont(font)
功能
设置后续使用的字体；
注意事项
设置后会影响后续所有文本绘制操作；
参数
font
参数含义：字体对象；
数据类型：userdata；
取值范围：eink.font_*系列常量，见常量详解的3.2.1到3.2.15章节；
是否必选：必须传入此参数；
注意事项：需要根据显示内容选择合适的字体；
参数示例：eink.setFont(eink.font_opposansm12_chinese)
返回值
无
示例
-- 设置12号中文字体，对之后的print有效
eink.setFont(eink.font_opposansm12_chinese)
4.3.2 eink.print(x, y, str, colored)
功能
在指定位置绘制文本；
注意事项
需要在设置字体后调用；
参数
x
参数含义：文本X坐标；
数据类型：number；
取值范围：0-窗口宽度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：10
y
参数含义：文本Y坐标；
数据类型：number；
取值范围：0-窗口高度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：20
str
参数含义：要显示的字符串；
数据类型：string；
取值范围：任意字符串；
是否必选：必须传入此参数；
注意事项：需要设置合适的字体；
参数示例："LuatOS"
colored
参数含义：文本颜色；
数据类型：number；
取值范围：0或1，默认0；
是否必选：可选传入此参数；
注意事项：0-黑色，1-白色；
参数示例：0
返回值
无
示例
-- 绘制黑色文本
eink.print(10, 20, "LuatOS", 0)
-- 绘制白色文本
eink.print(10, 40, "电子墨水屏", 1)
4.4 基本图形绘制函数详解
4.4.1 eink.line(x, y, x2, y2, colored)
功能
绘制直线，不能绘制斜线；
注意事项
在缓冲区中绘制直线；
参数
x
参数含义：起点X坐标；
数据类型：number；
取值范围：0-窗口宽度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
y
参数含义：起点Y坐标；
数据类型：number；
取值范围：0-窗口高度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
x2
参数含义：终点X坐标；
数据类型：number；
取值范围：0-窗口宽度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：10
y2
参数含义：终点Y坐标；
数据类型：number；
取值范围：0-窗口高度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：20
colored
参数含义：线条颜色；
数据类型：number；
取值范围：0或1，默认0；
是否必选：可选传入此参数；
注意事项：0-黑色，1-白色；
参数示例：0
返回值
无
示例
-- 绘制黑色直线
eink.line(0, 0, 10, 20, 0)
4.4.2 eink.rect(x, y, x2, y2, colored, fill)
功能
绘制矩形；
注意事项
可以绘制空心或实心矩形；
参数
x
参数含义：左上顶点X坐标；
数据类型：number；
取值范围：0-窗口宽度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
y
参数含义：左上顶点Y坐标；
数据类型：number；
取值范围：0-窗口高度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
x2
参数含义：右下顶点X坐标；
数据类型：number；
取值范围：0-窗口宽度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：10
y2
参数含义：右下顶点Y坐标；
数据类型：number；
取值范围：0-窗口高度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：20
colored
参数含义：矩形颜色；
数据类型：number；
取值范围：0或1，默认0；
是否必选：可选传入此参数；
注意事项：0-黑色，1-白色；
参数示例：0
fill
参数含义：是否填充；
数据类型：number；
取值范围：0-不填充，1-填充；
是否必选：可选传入此参数；
注意事项：默认0-不填充；
参数示例：1
返回值
无
示例
-- 绘制空心矩形
eink.rect(0, 0, 10, 20)
-- 绘制实心矩形
eink.rect(0, 0, 10, 20, 0, 1)
4.4.3 eink.circle(x, y, radius, colored, fill)
功能
绘制圆形；
注意事项
可以绘制空心或实心圆形；
参数
x
参数含义：圆心X坐标；
数据类型：number；
取值范围：0-窗口宽度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
y
参数含义：圆心Y坐标；
数据类型：number；
取值范围：0-窗口高度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
radius
参数含义：圆半径；
数据类型：number；
取值范围：大于0的整数；
是否必选：必须传入此参数；
注意事项：暂无；
参数示例：10
colored
参数含义：圆形颜色；
数据类型：number；
取值范围：0或1，默认0；
是否必选：可选传入此参数；
注意事项：0-黑色，1-白色；
参数示例：0
fill
参数含义：是否填充；
数据类型：number；
取值范围：0-不填充，1-填充；
是否必选：可选传入此参数；
注意事项：默认0-不填充；
参数示例：1
返回值
无
示例
-- 绘制空心圆形
eink.circle(0, 0, 10)
-- 绘制实心圆形
eink.circle(0, 0, 10, 1, 1)
4.5 高级功能函数详解
4.5.1 eink.show(x, y, noClear)
功能
将缓冲区图像输出到屏幕；
注意事项
所有绘图操作都是在缓冲区中进行，需要调用此函数才能显示；
参数
x
参数含义：输出的X坐标；
数据类型：number；
取值范围：0-窗口宽度，默认0；
是否必选：可选传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
y
参数含义：输出的Y坐标；
数据类型：number；
取值范围：0-窗口高度，默认0；
是否必选：可选传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
noClear
参数含义：是否不清屏；
数据类型：boolean；
取值范围：true-不清屏，false-清屏，默认false-清屏；
是否必选：可选传入此参数；
注意事项：默认false-清屏，有的屏幕调用显示会进行一次清屏，如果闪烁次数过多，参数可以填true；
参数示例：false
返回值
无
示例
-- 刷新显示
eink.show()
-- 在指定位置刷新显示，且不清屏
eink.show(10, 10, true)
4.5.2 eink.draw(buff, buff2, noclear)
功能
直接输出数据到屏幕；
注意事项
支持双色数据输出；
参数
buff
参数含义：zbuff指针；
数据类型：userdata；
取值范围：有效的zbuff对象；
是否必选：必须传入此参数；
注意事项：需要先创建zbuff；
参数示例：zbuff.create({1024, 8})
buff2
参数含义：第二个zbuff指针；
数据类型：userdata；
取值范围：有效的zbuff对象；
是否必选：可选传入此参数；
注意事项：用于双色显示；
参数示例：zbuff.create({1024, 8})
noclear
参数含义：是否不清屏；
数据类型：boolean；
取值范围：true-不清屏，false-清屏；
是否必选：可选传入此参数；
注意事项：默认false-清屏；
参数示例：false
返回值
无
示例
-- 输出单色数据
local buff1 = zbuff.create({64, 64, 16}, 0x0000)
eink.draw(buff)
-- 输出双色数据
local buff1 = zbuff.create({64, 64, 16}, 0x0000)
local buff2 = zbuff.create({64, 64, 16}, 0xFFFF)
eink.draw(buff1, buff2)
4.5.3 eink.qrcode(x, y, str, size)
功能
绘制二维码；
注意事项
二维码大小会根据内容和纠错等级自动调整；
参数
x
参数含义：二维码左上角X坐标；
数据类型：number；
取值范围：0至屏幕宽度减1；
是否必选：必须传入此参数；
注意事项：坐标从屏幕左上角开始；
参数示例：10
y
参数含义：二维码左上角Y坐标；
数据类型：number；
取值范围：0至屏幕高度减1；
是否必选：必须传入此参数；
注意事项：坐标从屏幕左上角开始；
参数示例：10
str
参数含义：二维码内容；
数据类型：string；
取值范围：任意字符串；
是否必选：必须传入此参数；
注意事项：内容长度影响二维码大小；
参数示例："https://docs.openluat.com"
size
参数含义：二维码尺寸，显示大小为正方形,尺寸 = size*size；
数据类型：number；
取值范围：正整数，size建议填大于21的参数；
是否必选：必须传入此参数；
注意事项：二维码等级1级-40级，每级尺寸按（8+4*二维码等级+9)计算，
1级尺寸21，2级尺寸25，3级尺寸29……40级尺寸177，假如设置尺寸为24，
24大于1级尺寸小于2级尺寸，那么会显示一个21*21像素的二维码,外面3个像素的白框。
参数示例：21
返回值
无
示例
-- 绘制二维码
eink.qrcode((10, 10, "https://docs.openluat.com", 49)
4.5.4 eink.bat(x, y, bat)
功能
绘制电池图标；
注意事项
根据电池电压绘制电量图标；
参数
x
参数含义：电池图标左上角X坐标；
数据类型：number；
取值范围：0-窗口宽度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：10
y
参数含义：电池图标左上角Y坐标；
数据类型：number；
取值范围：0-窗口高度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：10
bat
参数含义：电池电压，单位mV；
数据类型：number；
取值范围：2500 - 4200，对应电池图标为空 - 完全填充；
是否必选：必须传入此参数；
注意事项：适合大致电量显示；
参数示例：3800
返回值
无
示例
-- 绘制电池图标
eink.bat(10, 10, 3700)
4.5.5 eink.drawXbm(x, y, w, h, data)
功能
绘制 XBM 格式位图；
注意事项
XBM 是单色位图格式，每个 bit 位表示一个像素；
参数
x
参数含义：位图左上角X坐标；
数据类型：number；
取值范围：0至屏幕宽度减1；
是否必选：必须传入此参数；
注意事项：坐标从屏幕左上角开始；
参数示例：0
y
参数含义：位图左上角Y坐标；
数据类型：number；
取值范围：0至屏幕高度减1；
是否必选：必须传入此参数；
注意事项：坐标从屏幕左上角开始；
参数示例：0
w
参数含义：位图宽度；
数据类型：number；
取值范围：大于0的整数；
是否必选：必须传入此参数；
注意事项：暂无；
参数示例：16
h
参数含义：位图高度；
数据类型：number；
取值范围：大于0的整数；
是否必选：必须传入此参数；
注意事项：暂无；
参数示例：16
data
参数含义：位图数据；
数据类型：string；
取值范围：XBM格式数据字符串；
是否必选：必须传入此参数；
注意事项：数据需要是XBM格式；
参数示例：string.char(0x80,0x00,0x80,0x00,...)
返回值
无
示例
-- 取模使用PCtoLCD2002软件即可，方式：阴码 逐行 逆向
-- 绘制16x16位图
eink.drawXbm(0, 0, 16, 16, string.char(
0x80,0x00,0x80,0x00,0x40,0x01,0x20,0x02,
0x10,0x04,0x48,0x08,0x84,0x10,0x83,0x60,
0x00,0x00,0xF8,0x0F,0x00,0x08,0x00,0x04,
0x00,0x04,0x00,0x02,0x00,0x01,0x80,0x00
))
4.5.6 eink.setCtx(index)
功能
切换颜色画板, 适合多色墨水屏；
参数
index
参数含义：颜色索引；
数据类型：number；
取值范围：0-黑色，1-红色；
是否必选：必须传入此参数；
注意事项：仅适合多色墨水屏；
参数示例：1
返回值
无
示例
-- 切换到红色画板
eink.setCtx(1)
4.5.7 eink.async(index)
功能
启用异步刷新模式，使用此方式需要先 require("sysplus")，之后再使用 eink.clear().wait()、 eink.show().wait()进行刷屏，异步模式会等待 BUSY 引脚变为低电平再进行实际的清屏和显示操作；
参数
index
参数含义：异步模式开关；
数据类型：number；
取值范围：1-启用异步；
是否必选：必须传入此参数；
注意事项：启用异步模式使用清屏和显示时，后面需要加上.wait()，
异步模式会等待BUSY引脚变为低电平再进行实际的清屏和显示操作；
参数示例：1
返回值
无
示例
-- 启用异步模式
eink.async(1)
-- 清除缓冲区数据
eink.clear().wait()
-- 使用异步的方式，将缓冲区数据刷新到屏幕上
eink.show().wait()
4.5.8 eink.weather_icon(x, y, code)
功能
根据天气代码绘制天气图标；
参数
X
参数含义：图标左上角X坐标；
数据类型：number；
取值范围：0-窗口宽度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
Y
参数含义：图标左上角Y坐标；
数据类型：number；
取值范围：0-窗口高度；
是否必选：必须传入此参数；
注意事项：坐标从窗口左上角开始；
参数示例：0
Code
参数含义：天气代码；
数据类型：number；
取值范围：数字代码，见下方详细说明
100晴天
101多云天气
102少量云
103晴转多云
104阴天
200有风天气
201无风
205微风
208大风
301阵雨
302强阵雨/雷阵雨
303雷阵雨
304雷雨冰雹
305小雨
306中雨
307大雨
308暴雨
309细雨
310大暴雨
311特大暴雨
312极端暴雨
313冻雨
400小雪
401中雪
402大雪
403暴雪
404雨夹雪
405雨雪交替
406阵性雨夹雪
407阵雪
500薄雾
501雾
502霾
503扬沙/沙尘
504浮尘/沙尘暴
507强沙尘暴
508浓雾
900高温
901低温
999未知天气
是否必选：必须传入此参数；
注意事项：暂无；
参数示例：0
返回值
无
示例
-- 使用数字代码绘制天气图标
eink.weather_icon(10, 10, 100) -- 晴天
eink.weather_icon(50, 10, 101) -- 阴天
eink.weather_icon(90, 10, 305) -- 小雨
eink.weather_icon(130, 10, 401) -- 中雪
五、产品支持说明
1、软件支持可以查看选型手册对应模组及固件是否支持 eink 功能或 eink 库
2、大部分 API 都只能在 eink.init(tp, param, spi_device)初始化成功后使用
