Air8201产品手册
💡 相关资料
1. Air8201 的 LuatOS快速入门
2. Air8201 硬件手册
💬 核心功能
1. 4G 通信模块

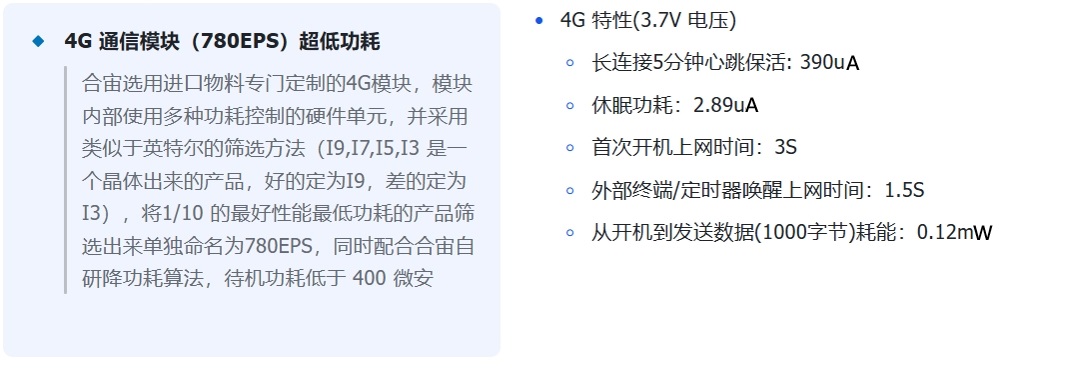

4G 通信模块（Air780EPS）超低功耗:
2. GPS
3. 音频
4. 计步&加速度传感器
计步&三轴加速度计
5. BTB 外扩功能
✅MD设计阶段
1. 主板固定方式
机壳定位主板时要以 PCB 板为基准，禁止以板上元器件为基准固定主板。建议通过主板 3 个螺丝孔（也可以作主板 限位孔）固定主板，同时外壳上可以作卡钩和筋辅助固定主板，主板厚度 0.6mm，公差为+/-0.1mm。此类产品使用场景。
复杂，注意考虑结构的可靠性和稳定性。
2. 主 LTE 射频天线
客户根据外观 ID 可能选用不同电池容量的情况下，如果电池放在屏蔽罩上，用 FPC 天线需要在壳料上做台阶，保
证天线焊脚和主板天线弹片良好接触
3. GPS 天线
4. 贴片按键
5. BTB 连接器,24 PIN
6. SIM 卡座和防水 Type-C
7. 充电焊盘（磁吸或太阳能）
主板上的太阳能焊盘和磁吸充电焊盘最高支持5.5V电压，如果需要更高的电压和电流，那么可以在BTB外扩板部分做充电设计，
需要另外添加高规格的充电IC，合宙也做了一套BTB外扩充电方案，支持最高48V电压和4A电流。
8. 震 动 + 计 步 传 感 器
计步&三轴加速度计
9. 麦克风
10. 喇叭
11. 其他
整机对静电要求较高(要求过接触 +/-7KV，空气+/-14KV)，结构上注意间隙控制，并设计合适的静电挡墙。
📝 提供的服务
1. 提供整机服务
1. 可以提供整机，pcba，后台，小程序等服务 2. 需经过评审
2. PCBA + 后台和小程序服务
1. 客户自己设计外壳 2. 我司提供 pcba，嵌入式软件，后台，小程序 3. 需经过评审
3. PCBA
1. 我司提供 pcba 2. 提供板载驱动演示代码 3. 提供基础代码（支持二开）
💬 相关疑问
💡 功耗数据
1. 4G 功耗
实网环境，移动卡，B8，电压3.8V,合宙上海办公室环境下测试 ：
| 开机 | 搜网 | 休眠 | 发送数据（1k） | 接收数据(1k) | |
|---|---|---|---|---|---|
| 平均电流 | 7.3mA | 29.3mA | 0.16mA | 21.2mA | 19.5mA |
| 过程耗时 | 1.1S | 2.3S | 1.3S | 1.7S | |
| 测试时长 | 29分钟 | ||||
| 耗电量 | 2.3μAh | 18.9μAh | 80.2μAh | 8.1μAh | 9.2μAh |
2. GPS 功耗
| 捕获 | 搜网 | |
|---|---|---|
| 耗电量 | 26mw | 15mw |
堆叠图
BTB映射表
封装资料图
映射表
框位图
灯光状态机
三个灯，是在不明显耗电的基础上， 能最低成本知道设备的状态。 注：红灯,是硬件控制的, 其他灯是程序控制的。
1 蓝灯状态机
1.1. 蓝灯状态机描述
（1）未成功注册服务器
没有成功通过合宙服务器鉴权。
亮500ms，灭500ms，交替进行。
（2）成功注册服务器
成功注册服务器并鉴权通过.
1.2 触发事件
（1）合宙服务器鉴权通过
（2）掉网

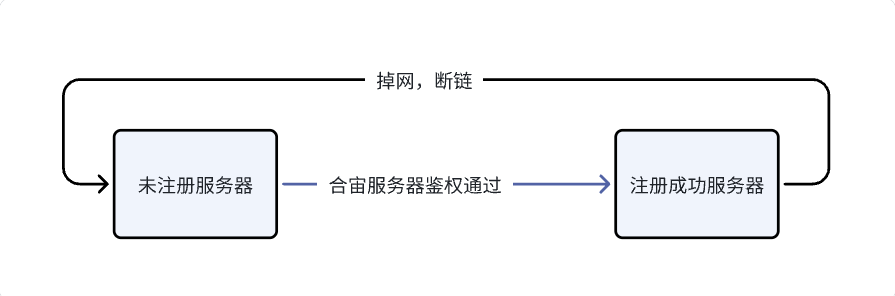

1.3 蓝灯状态机状态迁移逻辑描述
2 黄灯状态机
2.1 黄灯状态机默描述
（1）GPS 定位中
捕获状态下，黄灯处于定位不成功状态。
这个状态下，黄灯500ms亮，500ms灭，交替进行。
（2）GPS 成功定位
追踪状态下，黄灯处于成功定位状态。
（3）GPS 关闭
静止GPS和LBS 这两个状态下，黄灯灭。
2.2 触发事件
（1）设备进入捕获状态；
（2）设备进入追踪状态；
（3）设备进入静止GPS状态；
（4）设备进入LBS状态。

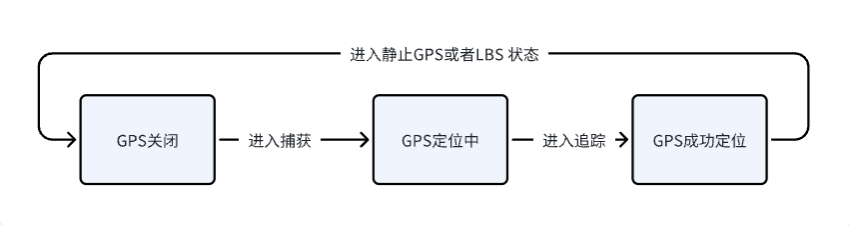

2.3 黄灯状态机状态迁移逻辑描述
3 红灯状态机
3.1 红灯状态描述
（1）充电状态
设备处于充电状态，红灯常亮
（2）未充电状态
未充电状态，红灯灭。
（3）GPS 异常状态
GPS 通讯失败，间隔500ms 闪烁
3.2 触发事件
（1）充电器插入
（2）充电器拔出
（3）GPS 通讯异常

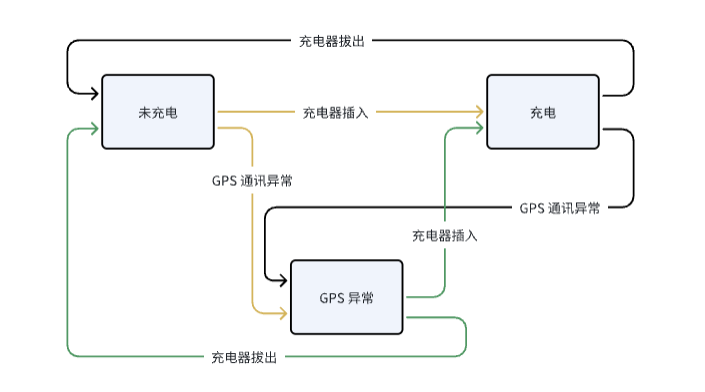

3.3 红灯状态机状态迁移逻辑描述
认证证书
CCC 证书
入网许可证
SRRC 证书
ROHS 证书
无线电发射设备销售备案信息
上海合宙模块备案查询二维码：
模组认证资料填写
- 调制方式: QPSK/16QAM
- 发射功率：23dBm±2.7dB
- 占用带宽：
- TD LTE：≤20/15/10/5 MHz
- FDD LTE：≤20/15/10/5/3/1.4 MHz
- 模组支持的频段：参考模组的规格书填写
