Air8101典型应用

1、Air8101可以支持非常丰富的功能，但限于管脚有限，很多功能都为管脚复用，这也就意味着很多功能之间在实际使用时是互斥的，也就是无法同时使用；

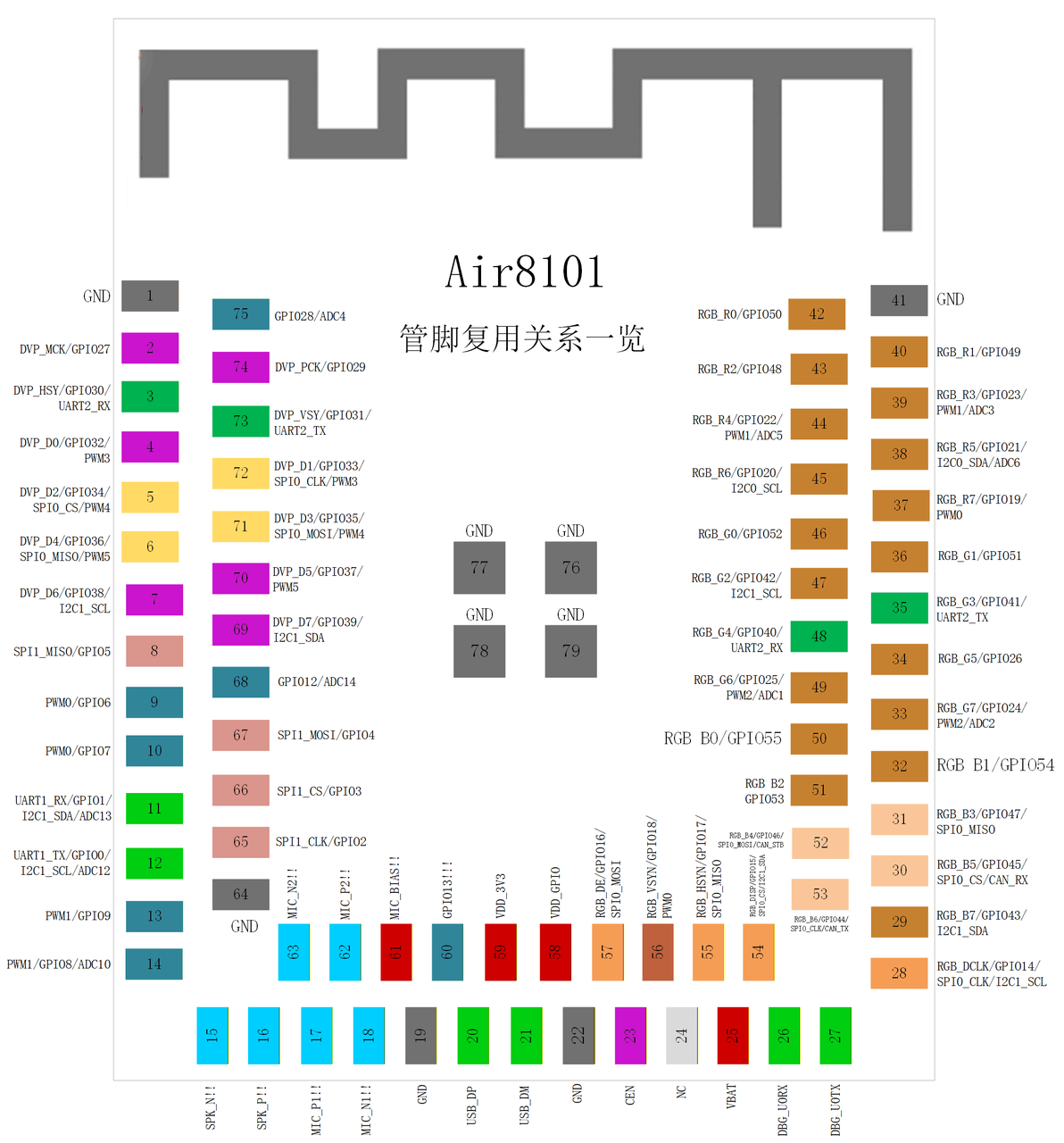

下图是Air8101在实际使用时可能的功能组合；

说明！

a. UVC功能不与其它功能管脚复用，默认支持；

b. SDIO功能默认不推荐，更推荐使用SPI接口的SD卡，因为SPI可以通过不同片选同时挂载多种功能，比如以太网控制器CH390H和SD卡；

	RGB565	RGB888	CAN	DVP	SDIO	SPI0	SPI1	UART1	UART2	I2C0	I2C1	GPIO/PWM/ADC
组合01	✅			✅			✅	✅				15
组合02	✅			✅			✅				✅	15
组合03		✅		✅			✅	✅				7
组合04		✅		✅			✅				✅	7
组合05	✅						✅	✅	✅			24
组合06	✅						✅		✅		✅	24
组合07		✅					✅	✅	✅			16
组合08		✅					✅		✅		✅	16
组合09	✅					✅	✅	✅	✅		✅	18
组合10	✅					✅	✅		✅	✅	✅	18
组合11		✅				✅	✅	✅	✅		✅	10
组合12		✅				✅	✅		✅	✅	✅	10
组合13	✅			✅	✅			✅				15
组合14	✅			✅	✅						✅	15
组合15		✅		✅	✅			✅				7
组合16		✅		✅	✅						✅	7
组合17	✅				✅			✅	✅			24
组合18	✅				✅				✅		✅	24
组合19		✅			✅			✅	✅			16
组合20		✅			✅				✅		✅	16
组合21	✅				✅	✅		✅	✅		✅	18
组合22	✅				✅	✅			✅	✅	✅	18
组合23		✅			✅	✅		✅	✅		✅	10
组合24		✅			✅	✅			✅	✅	✅	10
组合25			✅	✅		✅	✅	✅	✅	✅	✅	23
组合26			✅	✅	✅		✅	✅	✅	✅	✅	23
组合27			✅	✅	✅	✅		✅	✅	✅	✅	23
	RGB565	RGB888	CAN	DVP	SDIO	SPI0	SPI1	UART1	UART2	I2C0	I2C1	GPIO/PWM/ADC

2、基于Air8101功能互斥表和实际使用的频繁程度，我们整理了四种相对常用的典型应用；

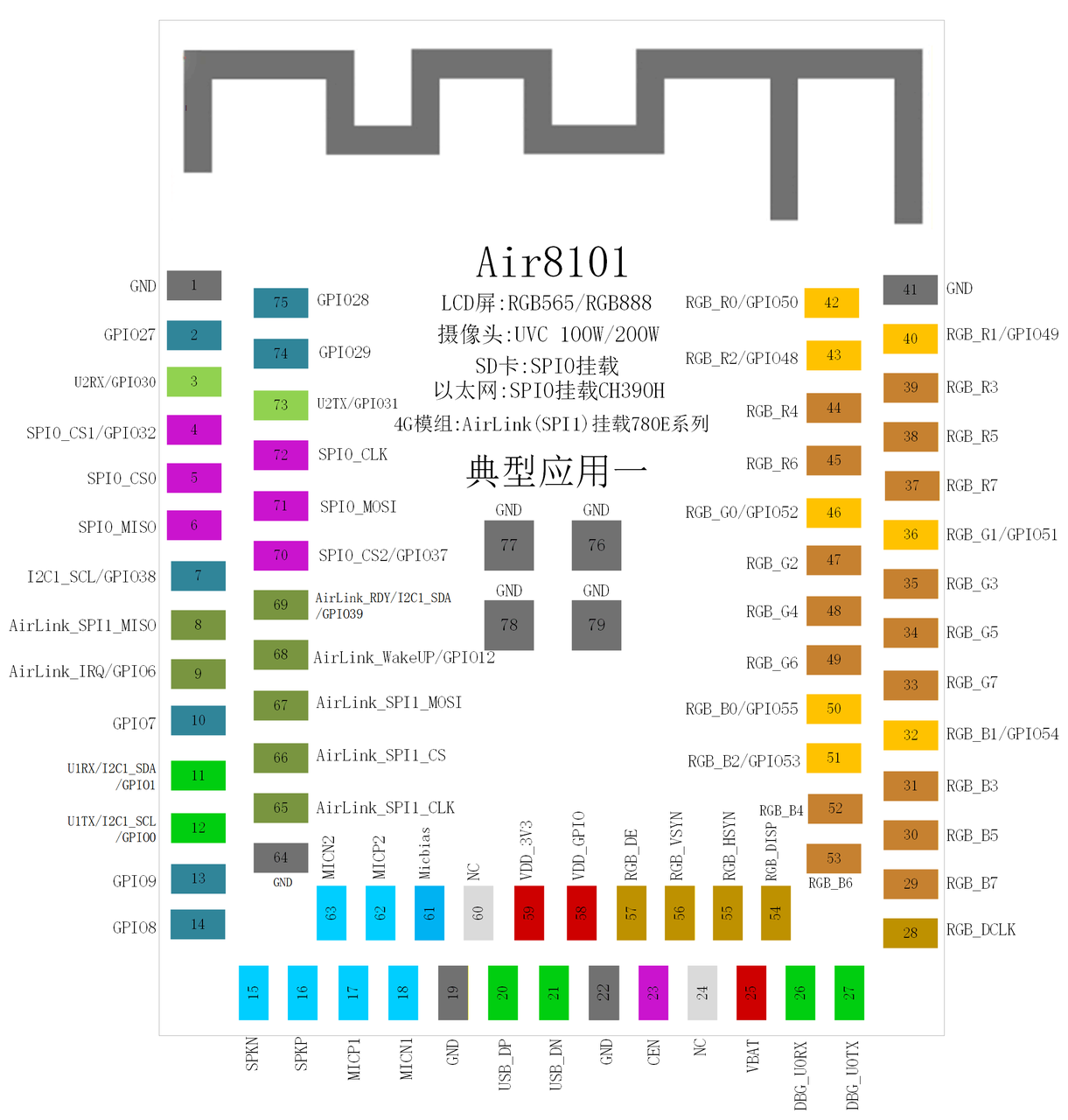

典型应用一

典型应用一硬件参考设计；
