DVP摄像头接口

1、Air8101当前已支持的DVP摄像头，可实现200W像素拍照和100W像素录像；

说明！Air8101既可以支持DVP摄像头，也可以支持UVC摄像头，UVC摄像头会在下个章节进行介绍；

2、Air8101支持H.264编码，支持JEPG编解码，可实现视频文件H.264编码压缩和图片文件JPEG(仅JPEG 422格式)的编解码；

3、合宙已调试好两款DVP摄像头AirCAMERA_1020和AirCAMERA_1021，均已在合宙官方淘宝店 Luat.taobao.com 上架销售，大家可根据自己产品需要选择；

  • AirCAMERA_1020，CMOS Sensor芯片GC2145；

200万像素，支持200万拍照+100万录像，分辨率1600＊1200；

整体显示略为正方形，适用于货架等产品场景；

  • AirCAMERA_1021，CMOS Sensor芯片GC2053；

200万像素，支持200万拍照+100万录像，分辨率1920*1080；

通用性较强的1080P的摄像头，应用场景更广；

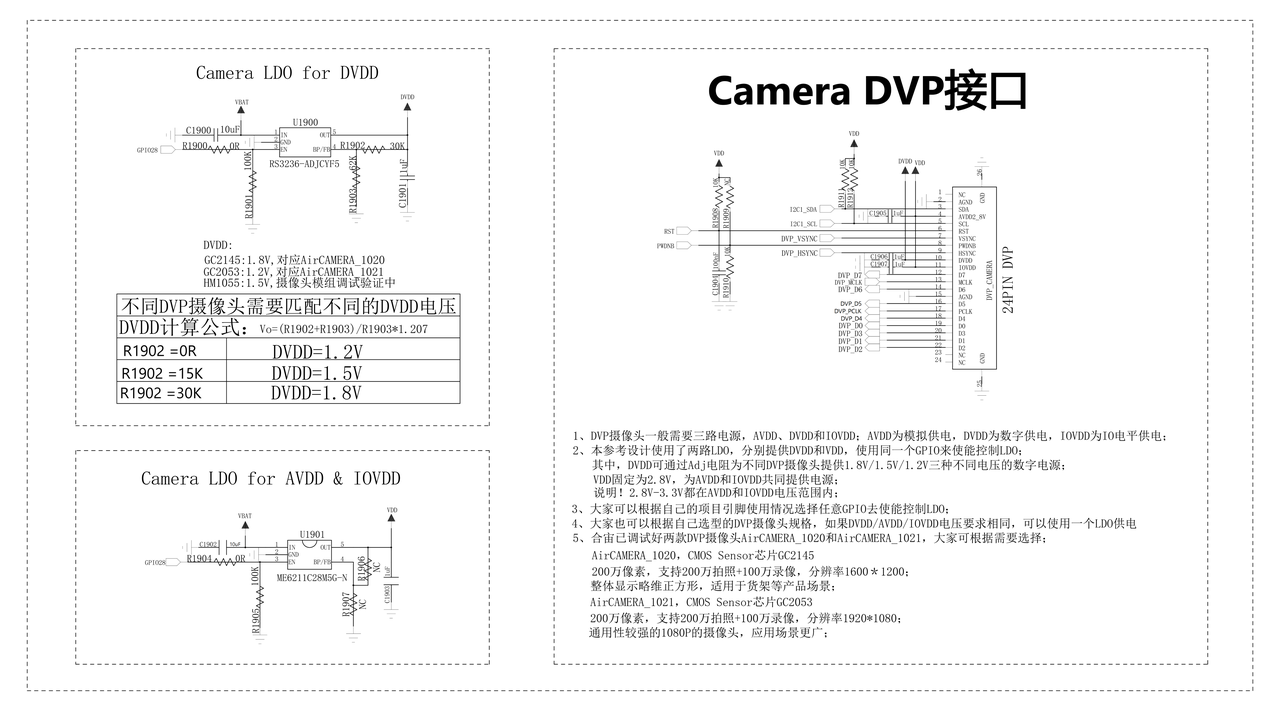

4、AirCAMERA_1020和AirCAMERA_1021都可以参考如下原理图；

说明！

两路LDO的使能控制信号用GPIO，DVP摄像头初始化通信接口I2C，DVP摄像头复位信号PWDN用GPIO，大家在实际设计中根据IO的使用情况灵活选择，没有特别限制；

5、DVP摄像头和UVC摄像头的调试和验证都需要花费大量的时间，因此，大家在设计时默认只能选择我们已经验证和调试过的型号AirCAMERA_1020和AirCAMERA_1021；

如果您有效果更好、成本更优等具备优势的DVP或UVC摄像头，请务必先与合宙官方沟通后再决定是否选用；

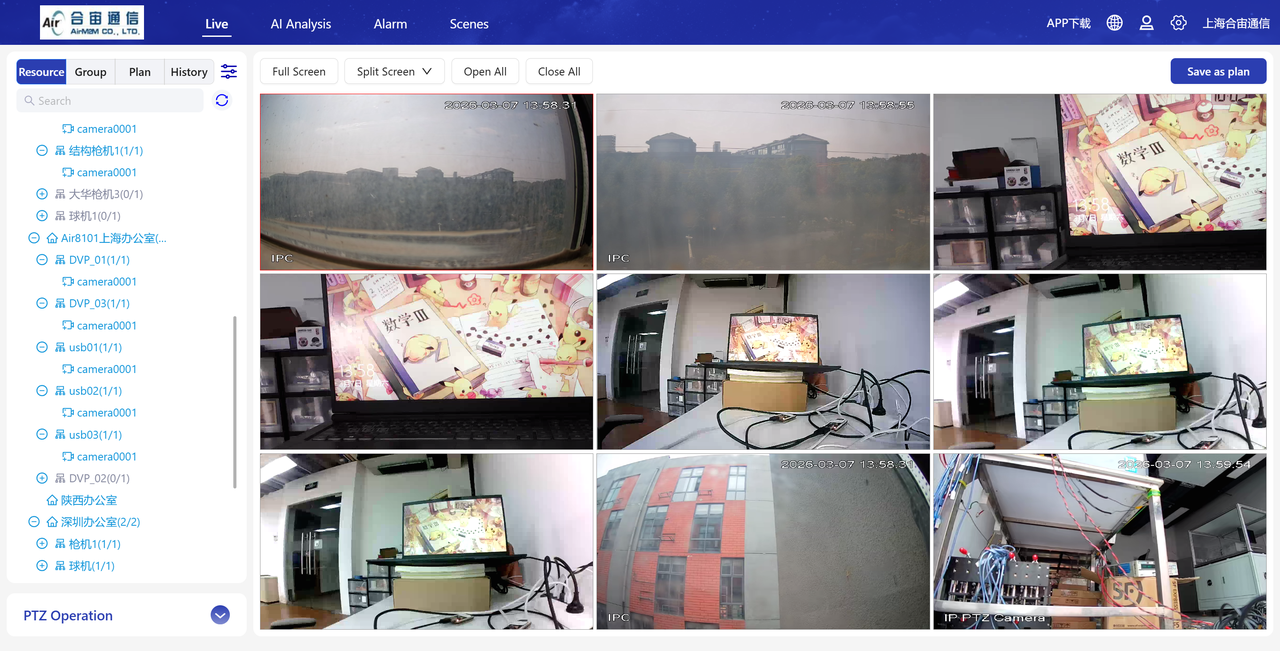

6、Air8101已支持视频RTMP推流，合宙提供了公共的视频云平台供大家评估效果；

说明！每秒25帧，H.264编码压缩，可以通过WiFi上传服务器，也可以通过AirLink over SPI搭配合宙4G模组上传服务器，4G上行速率完全可以满足！

AirLink over SPI(挂载4G模组)详见第九部分"SPI接口"中的说明；

PC端测试网址：

https://video.luatos.com/

共享账号密码：

账号：AirVideo

密码：123456

详细说明见合宙官方微信公众号相关文章所述：

https://mp.weixin.qq.com/s/m0vAerCI36cLywfN6vq0Zg

7、Air8101与DVP摄像头相关的部分Docs文档如下；

a. AirCAMERA_1020和AirCAMERA_1021；

https://docs.openluat.com/accessory/mulu/camera/

b. camera核心库；

https://docs.openluat.com/osapi/core/camera/

c. excamera扩展库； https://docs.openluat.com/osapi/ext/excamera/
