下载调试串口，DBG_UART0

1、DBG_UART0，有时也直接写作UART0，是Air8101专门用于下载和调试的管脚，不能作为普通的UART使用；

2、DBG_UART0，波特率固定2Mbps，不可更改；

因此，当大家在通过合宙PC工具LuaTools调试时，USB转串口芯片推荐型号为CH340N，支持2Mbps波特率，不可使用不支持2Mbps波特率的USB转串口芯片；

3、使用USB转串口芯片下载软件时，比如CH340N，务必保证CH340N的RTS与Air8101的CEN相连，Air8101在下载过程中会通过RTS控制CEN使其重启才能完成正常的下载动作；

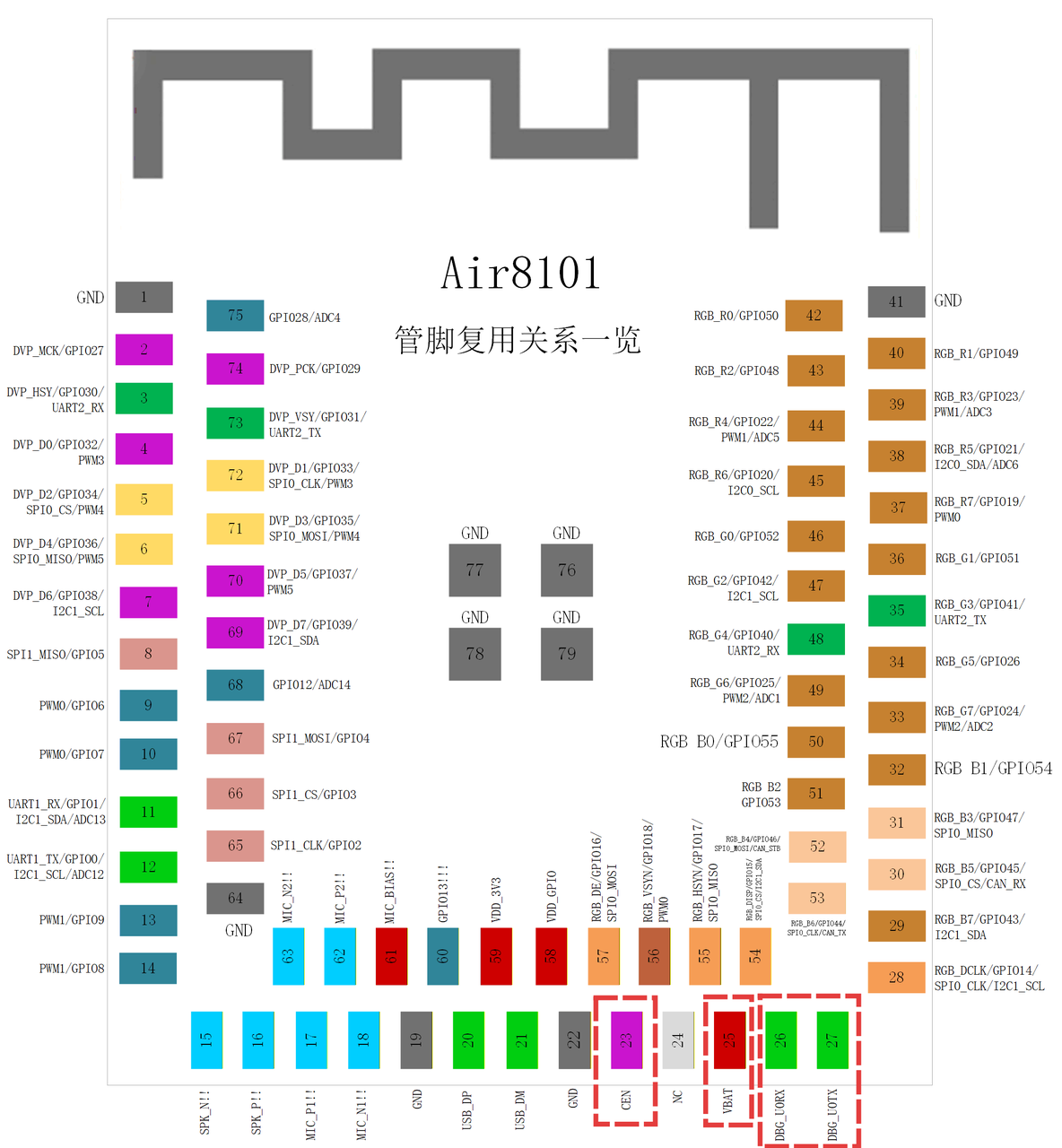

一般来说，Air8101需要如下几个信号：

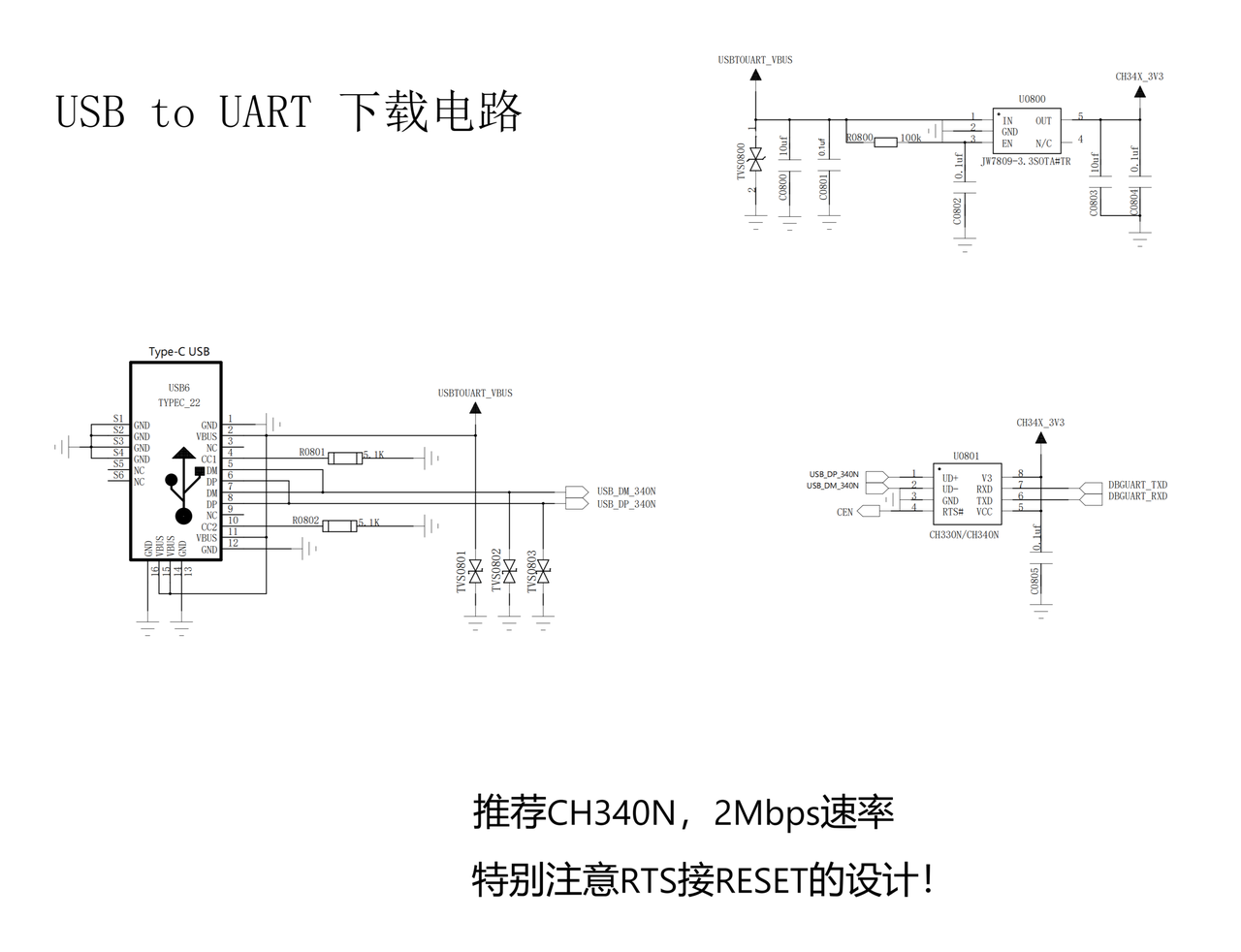

4、USB转串口下载电路参考设计如下；

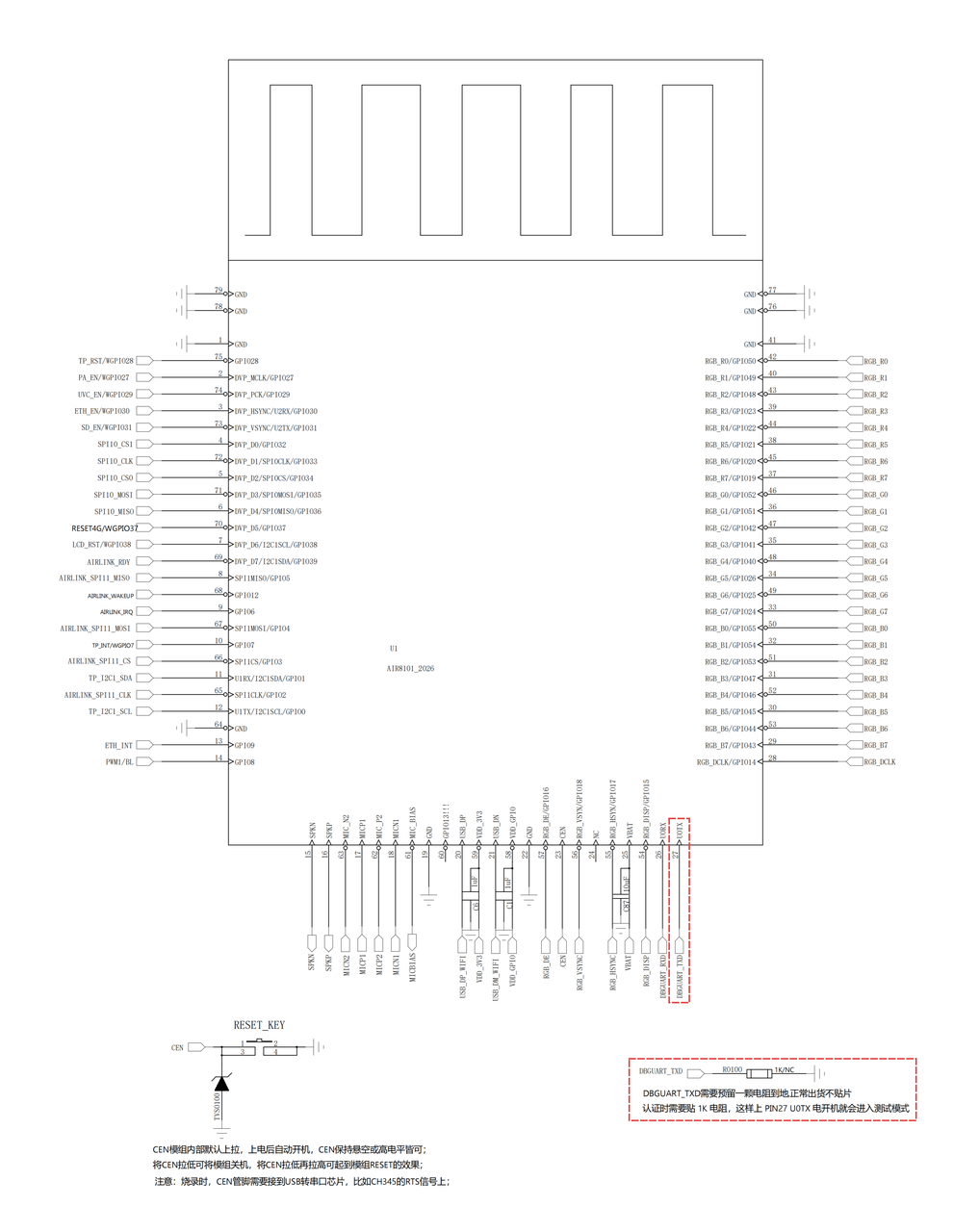

5、DBG_U0TX需要预留电阻下拉接地；

认证时DBG_U0TXD通过1K电阻接地，可以让Air8101开机后便进入测试模式；
