GPIO，56个

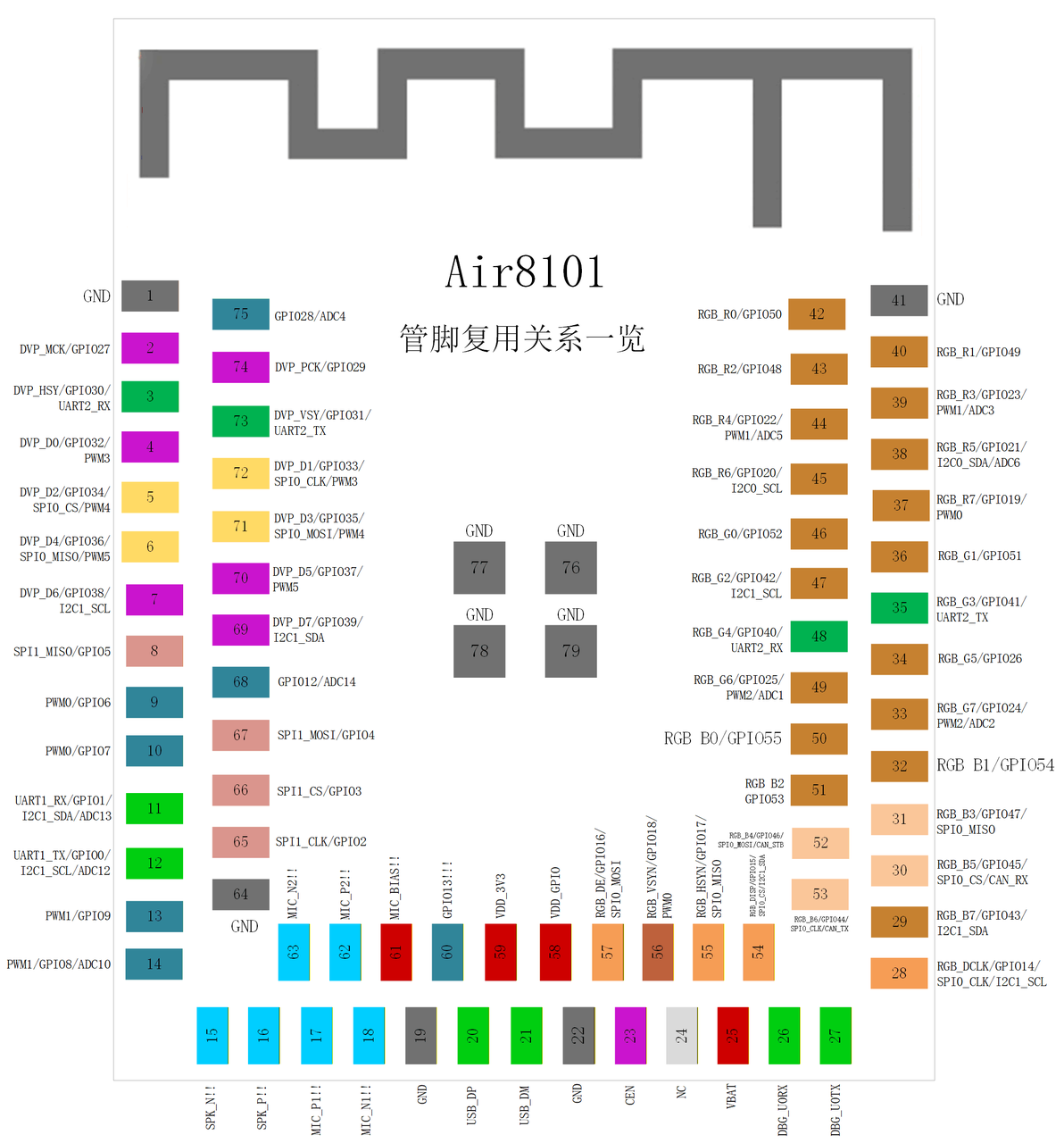

1、Air8101共有56个GPIO，这56个GPIO可以复用为不同的数字信号功能，比如RGB888、DVP、SPI、UART、I2C、PWM等；
需要特别说明的是，DBG_UART0复用的为GPIO10/11，由于DBG_UART0固定为下载调试用，所以GPIO10/11不会有机会被使用到；
2、由于合宙既有像Air780Exx/Air8000/Air700Exx这样的4G SoC模组，也有像Air8101这样的WiFi SoC模组，为了在沟通时方便区分，我们有时候会把4G SoC模组的GPIO叫做GPIO，把WiFi SoC模组的GPIO叫做WGPIO，仅仅是为了沟通和交流方便，在功能上没有任何特指；

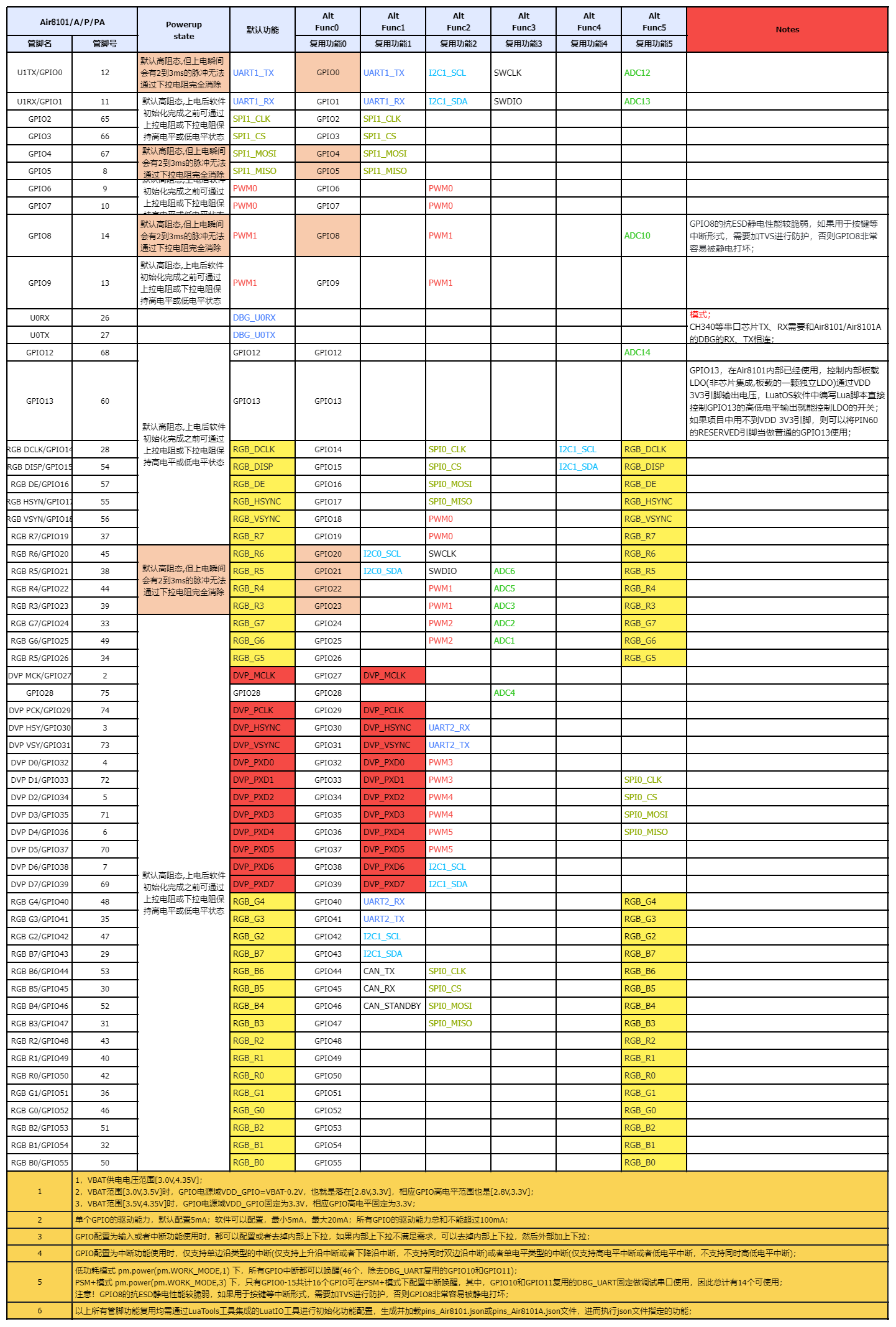

3、Air8101所有GPIO的特性，我们专门整理了"Air8101&Air8101A GPIO引脚复用表格"，大家可以根据此表格查看每个GPIO的复用功能，以及注意事项；
Air8101&Air8101A_GPIO引脚复用表格20260423.xlsx
4、虽然我们在VBAT和VDD_GPIO两个章节都已经介绍过了GPIO的电平问题，但是还是要在这里再重点说明一下；
a. VDD_GPIO的电压与VBAT供电电压息息相关；
VBAT范围[3.0V,3.5V]时，GPIO电源域VDD_GPIO=VBAT-0.2V，也就是落在[2.8V,3.3V]，相应GPIO高电平范围也是[2.8V,3.3V]；
VBAT范围[3.5V,4.35V]时，GPIO电源域VDD_GPIO固定为3.3V，相应GPIO高电平固定为3.3V；
b. Air8101虽然建议的VBAT工作范围是[3.0V,4.35V]，但其实际可以工作的VBAT电压范围为[2.5V,4.35V]，但是，请特别注意如下提示：
当VBAT范围在[2.5V,3.0V]时，GPIO电源域VDD_GPIO=VBAT-0.2V，也就是落在[2.3V,2.8V]，相应GPIO高电平范围也是[2.3V,2.8V]，这在某种情况下可能会引发与之对接MCU的电平不匹配，进而导致通信异常；
比如，Air8101的VBAT供电2.5V，IO电平则为2.3V，假设与之通信的MCU的IO电平为3.3V；
那么，二者相互通信时高电平通常要求要大于3.3V*0.7=2.31V，而此时Air8101的IO电平2.3V已经非常临界，极易造成通信异常；
c. VDD_GPIO对内用于Air8101所有GPIO的供电，GPIO的驱动能力限制如下：
单个GPIO的驱动能力，默认配置5mA；软件可以配置，最小5mA，最大20mA；
所有GPIO的驱动能力总和不能超过100mA；
5、GPIO配置为输入或者中断功能使用时，都可以配置或者去掉内部上下拉，如果内部上下拉不满足需求，可以去掉内部上下拉，然后外部加上下拉；
6、GPIO配置为中断功能使用时，仅支持单边沿类型的中断(仅支持上升沿中断或者下降沿中断，不支持同时双边沿中断)或者单电平类型的中断(仅支持高电平中断或者低电平中断，不支持同时高低电平中断)；
7、低功耗模式 pm.power(pm.WORK_MODE,1) 下，所有GPIO中断都可以唤醒(46个，除去DBG_UART复用的GPIO10和GPIO11)；
PSM+模式 pm.power(pm.WORK_MODE,3) 下，只有GPIO0-15共计16个GPIO可在PSM+模式下配置中断唤醒，其中，GPIO10和GPIO11复用的DBG_UART固定做调试串口使用，因此总计有14个可使用；
8、注意！GPIO8的抗ESD静电性能较脆弱，如果用于按键等中断形式，需要加TVS进行防护，否则GPIO8非常容易被静电打坏；
9、Air8101内部GPIO特性；
| Symbol | Parameter | Min. | Typ. | Max. | Unit |
|---|---|---|---|---|---|
| VIH | High-level input voltage | 0.7*VDDGPIO | - | VDDGPIO + 0.3 | V |
| VIL | Low-level input voltage | -0.3 | - | 0.3V*DDGPIO | V |
| VOH | High-level output voltage | 0.8*VDDGPIO | - | - | V |
| VOL | Low-level output voltage | - | - | 0.1*VDDGPIO | V |
| IOH | High-level source current | 5 | - | 20 | mA |
| IOL | Low-level sink current | 5 | - | 20 | mA |
| RPU | Weak pull-up resistor | - | 40 | - | kΩ |
| RPD | Weak pull-down resistor | - | 44 | - | kΩ |
10、LuatOS GPIO核心库使用说明，内容详尽，务必阅读；
