合宙功耗分析仪 Air9000 产品与上手指南

作者：王世豪　|　最后修改：2026-10-12

一、产品简介

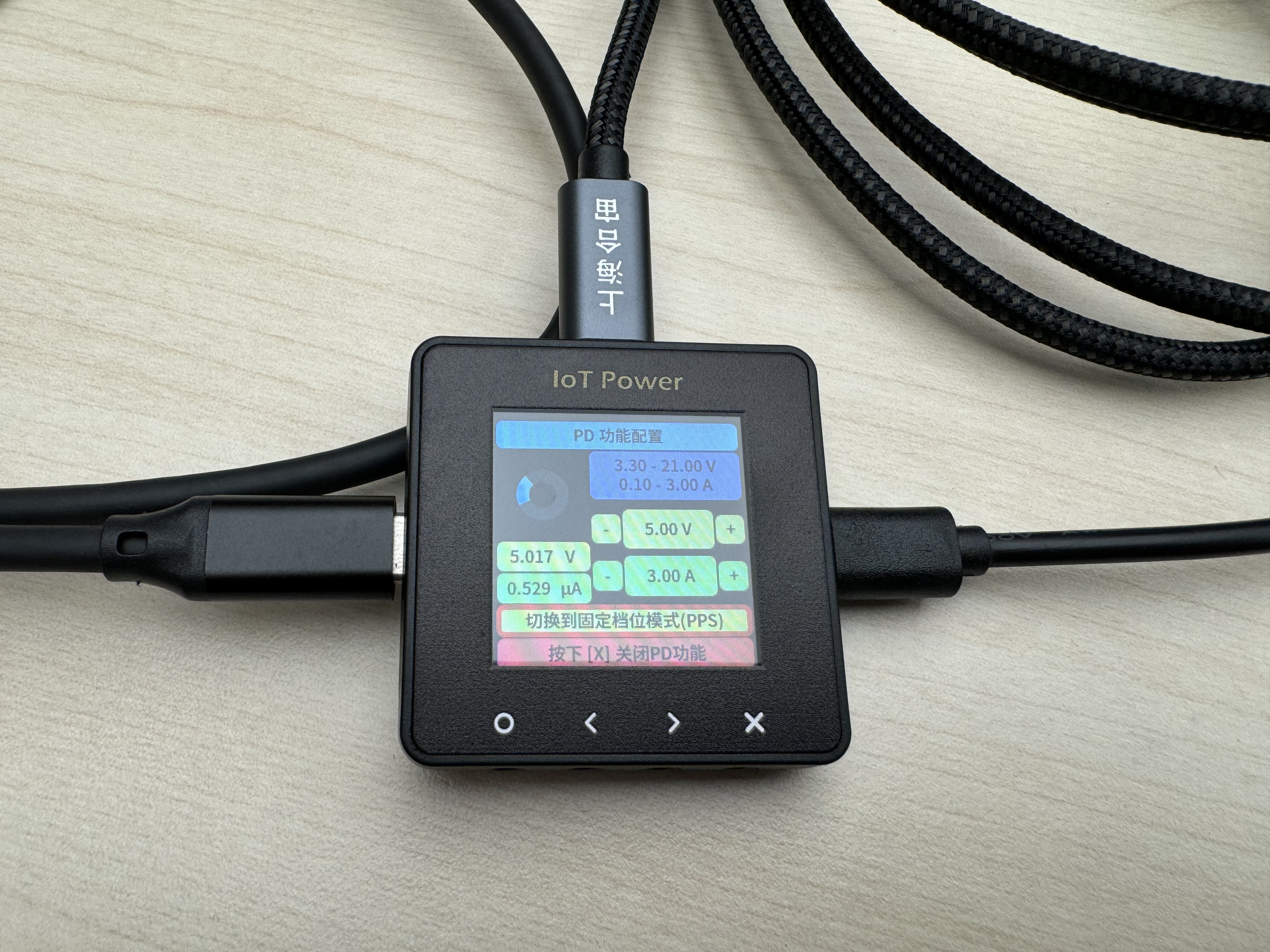

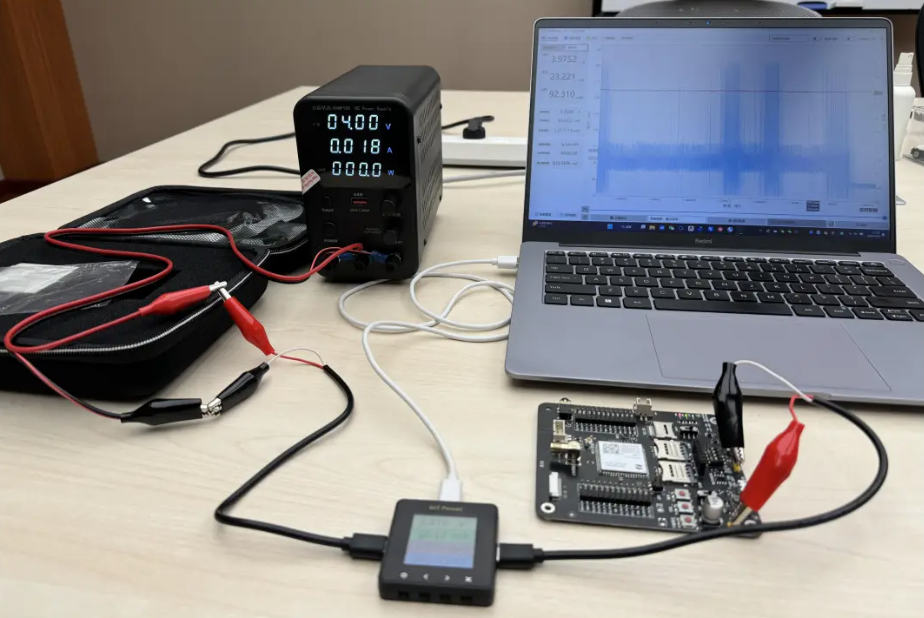

Air9000 是合宙自研的小型手持式高精度功耗测试仪表，纯功率计：只测电流/电压，不输出电源。自身靠 PD/PPS 快充头或直流电源取电，把"被测物供电回路"串进来测功耗。

二、核心参数速查

指标	Air9000
电流量程	0 ~ 5A
电流最小分辨率	1 μA
电压量程	0 ~ 24V
电压最小分辨率	10 mV
测量精度	误差 < 0.5%
硬件采样率	80 KHz
PC 端采样率	10 KHz
最大功率	120 W
电压输出	不支持
电流限制	不支持
供电方式	USB-C / 电源线 / 5~24V
电流档位（自动切换）	500μA / 50mA / 5A 三档，多通道同步采样，无换挡延迟
压降切换	采样电阻短路时最大延时 100 μs
基准 / ADC	0.4% ±20ppm 基准芯片（预留 0.1% 基准位置）+ 0.1% 精密电阻 + 12 位 ADC

与 Air9000P 的区别

Air9000P = 功率计 + 可编程电源一体机，可输出 0-5V / 0-2A；Air9000 纯表无输出。

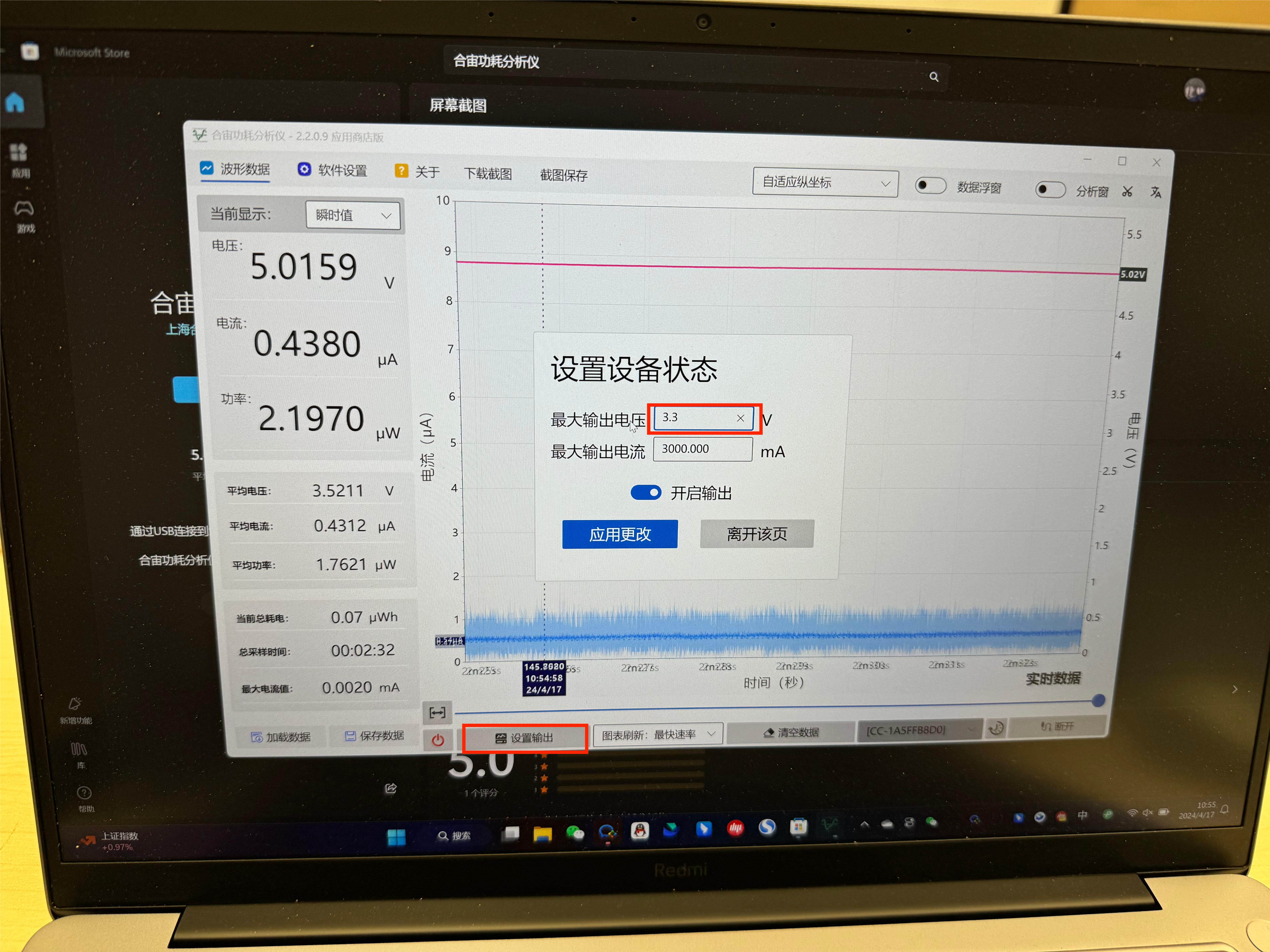

因此 MCP 的"设置电压/电流"能力仅 Air9000P 可用；读取能力两型号通用。
Air9000P 详细资料见 LuatPower_Air9000P。

三、资料下载

使用手册（完整图文）：air9000_manual.pdf
MCP 使用教程：LuatPower_Air9000_MCP

接口与按键、供电方式（含防烧机提醒）、连接方式、LCD 操作、PC 端软件界面等完整说明，见上方「使用手册」PDF。

四、上手指南

1. 开箱与配件清单

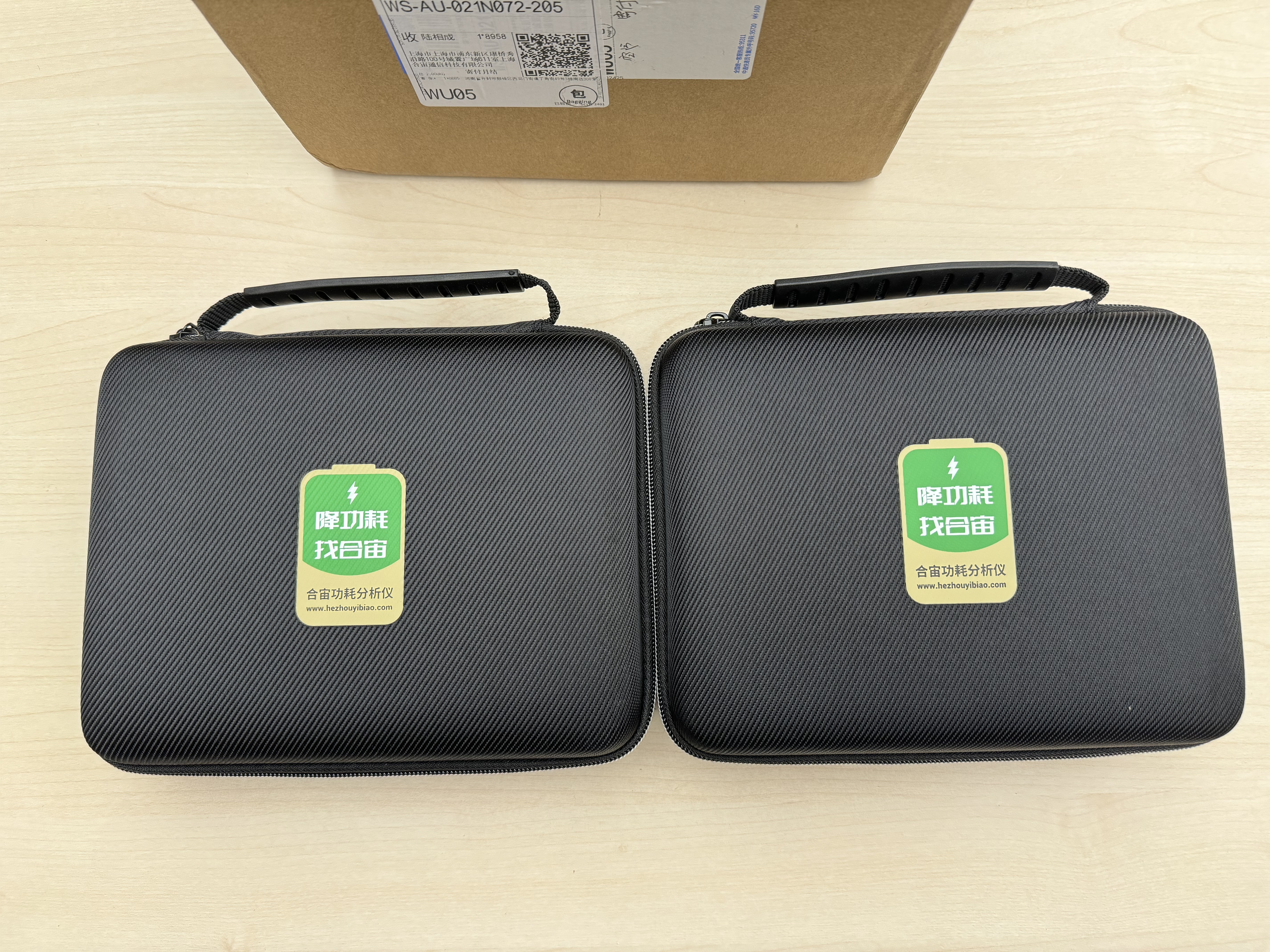

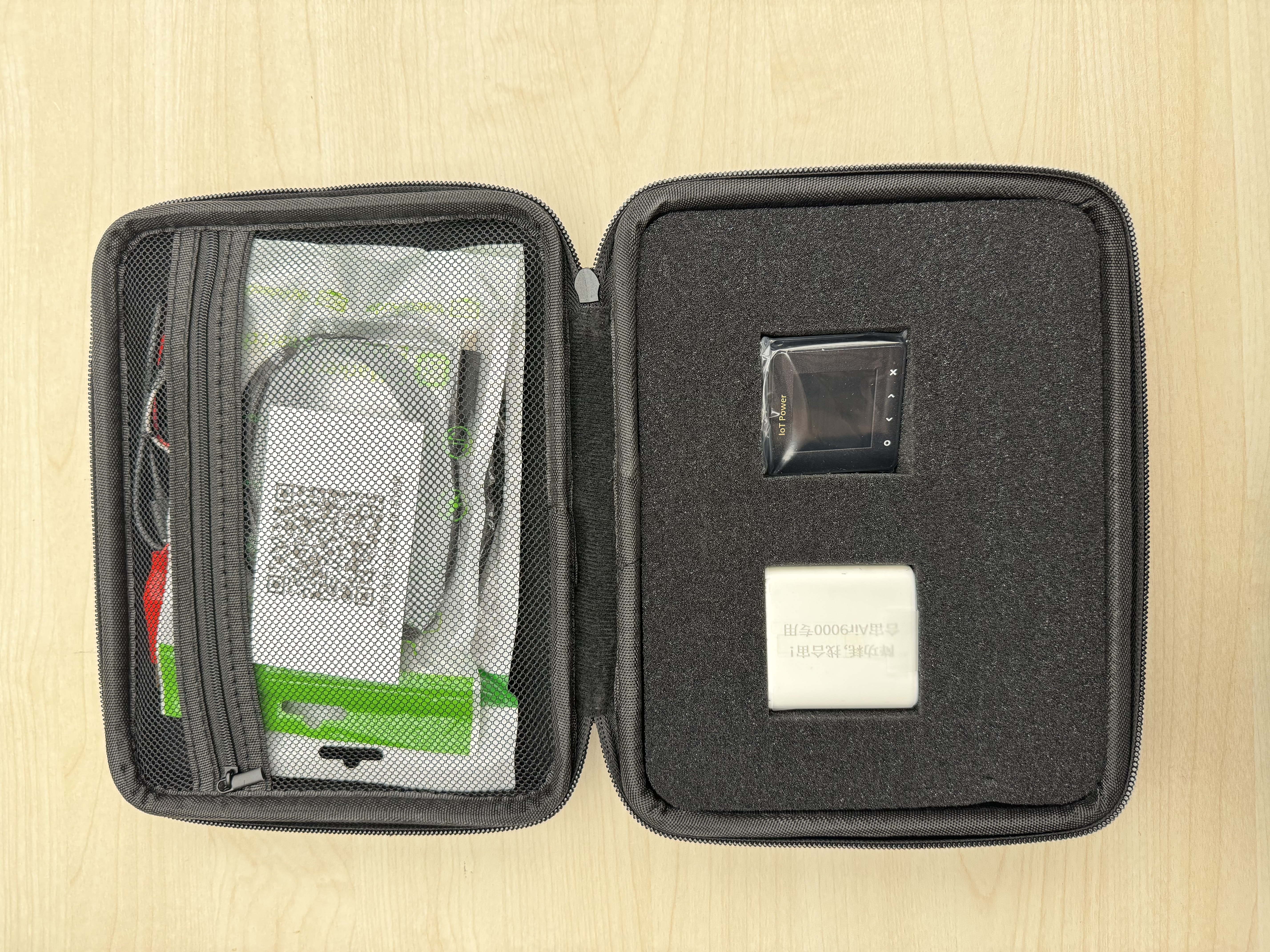

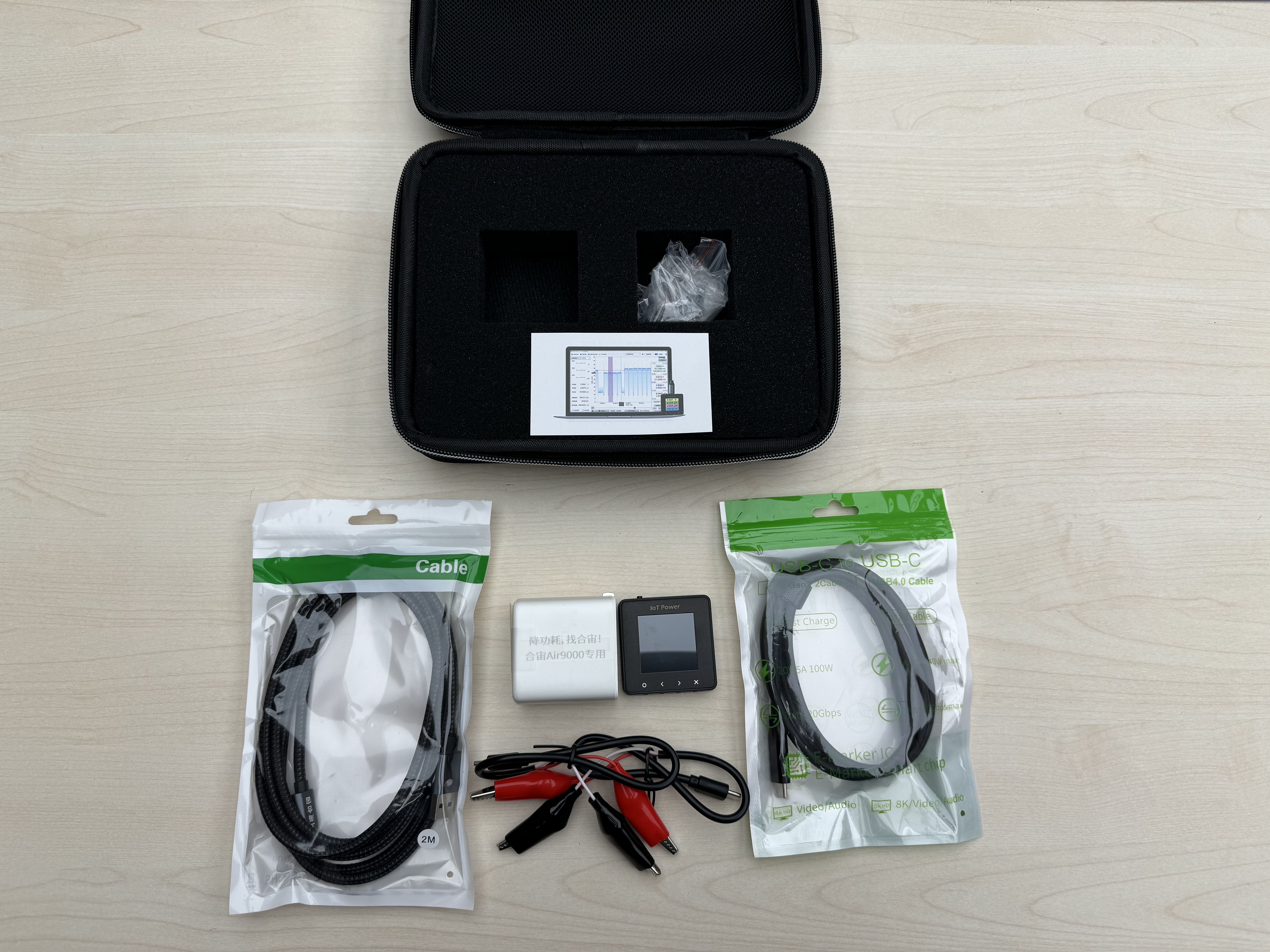

收到 Air9000 后，外包装为顺丰快递纸箱，内部是一个黑色硬壳收纳包。打开后应包含：

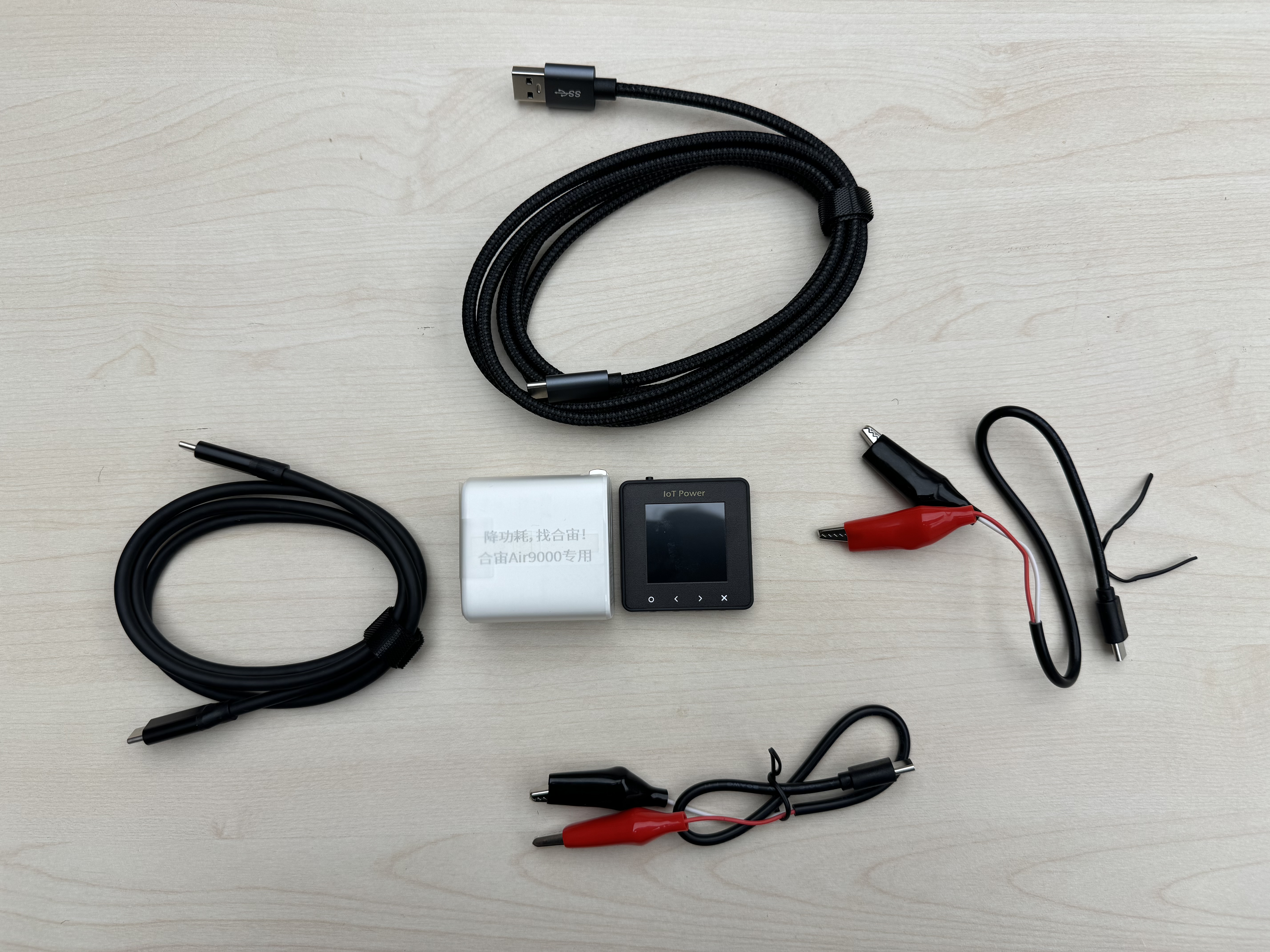

配件	数量	说明
Air9000 主机	1	带 2.4 寸 LCD 屏和 4 个触控按键
65W 充电头	1	用于给被测回路供电，支持 PD/PPS

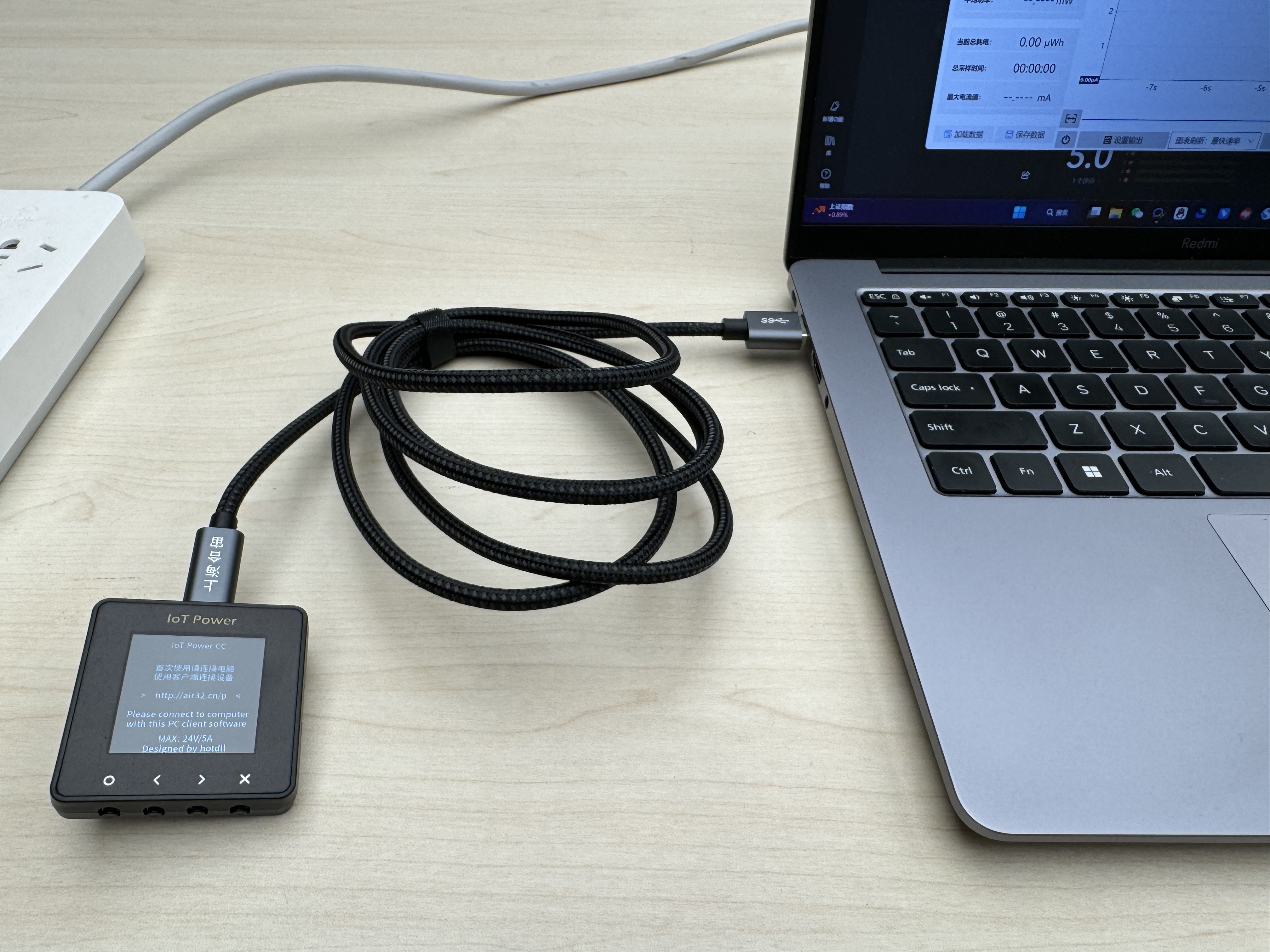

A2C 数据线	1	连接 Air9000 与电脑，用于上位机通信
C2C 数据线	1	配合充电头或直连使用
USB-C 转鳄鱼夹电源线	2	串入被测设备供电回路
说明书卡片	1	含产品图示与二维码

Air9000 配件展示

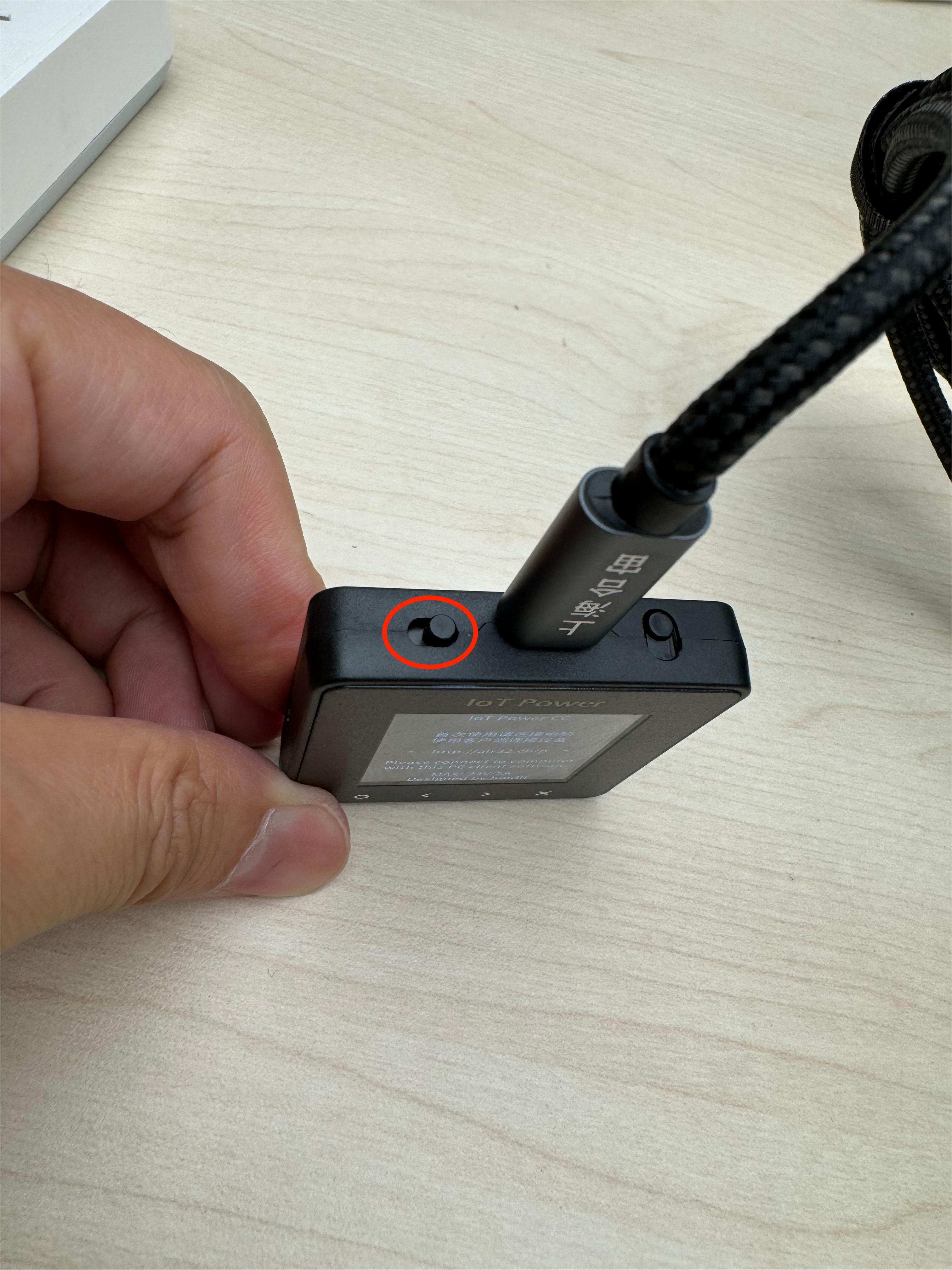

主机正面是一块 2.4 寸彩色 LCD 屏，底部有 4 个触控按键（O、<、>、X）。左侧 USB-C 口用于连接电脑；侧面有拨码开关与电流测量端子。

2. 安装上位机软件

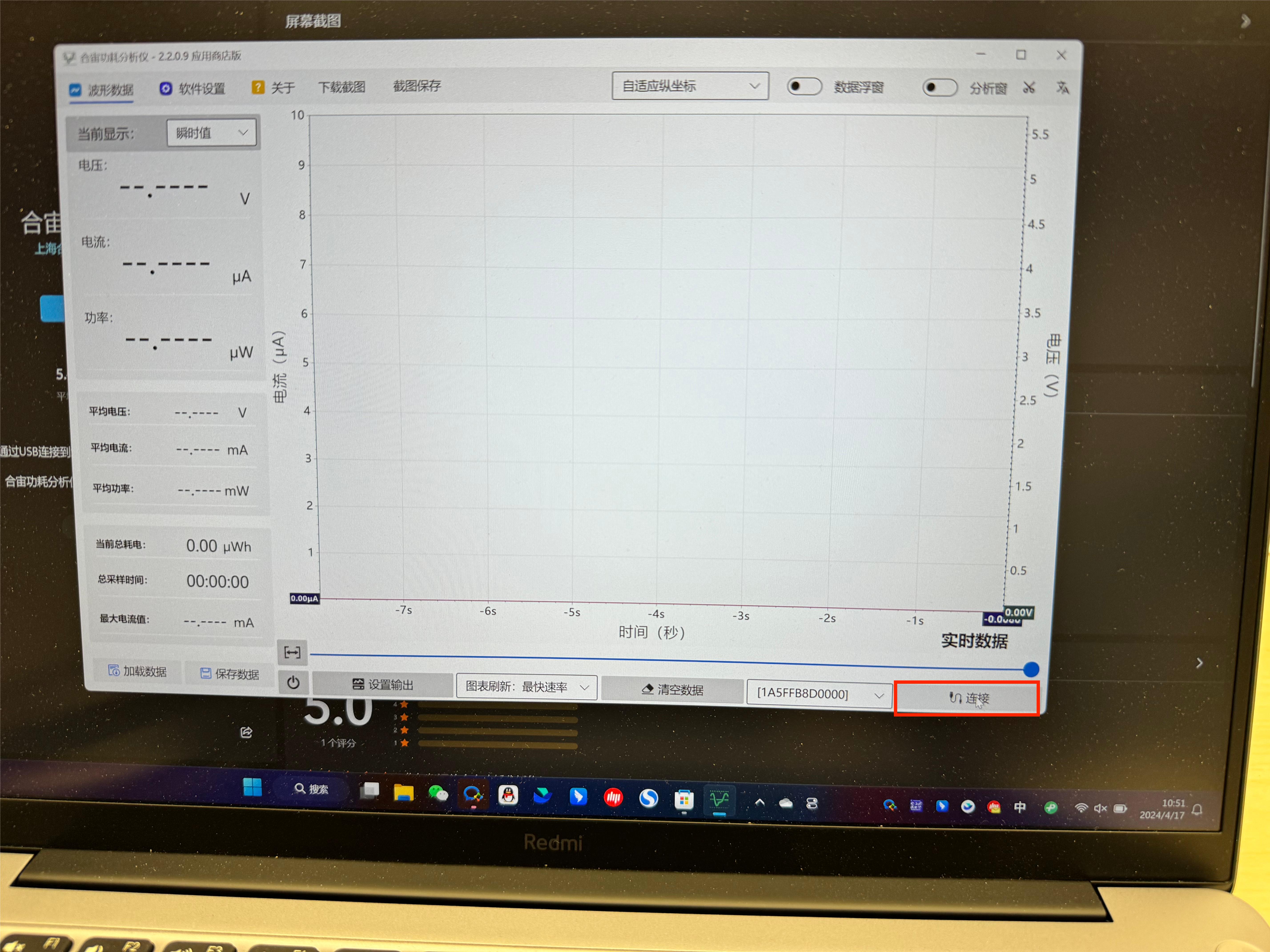

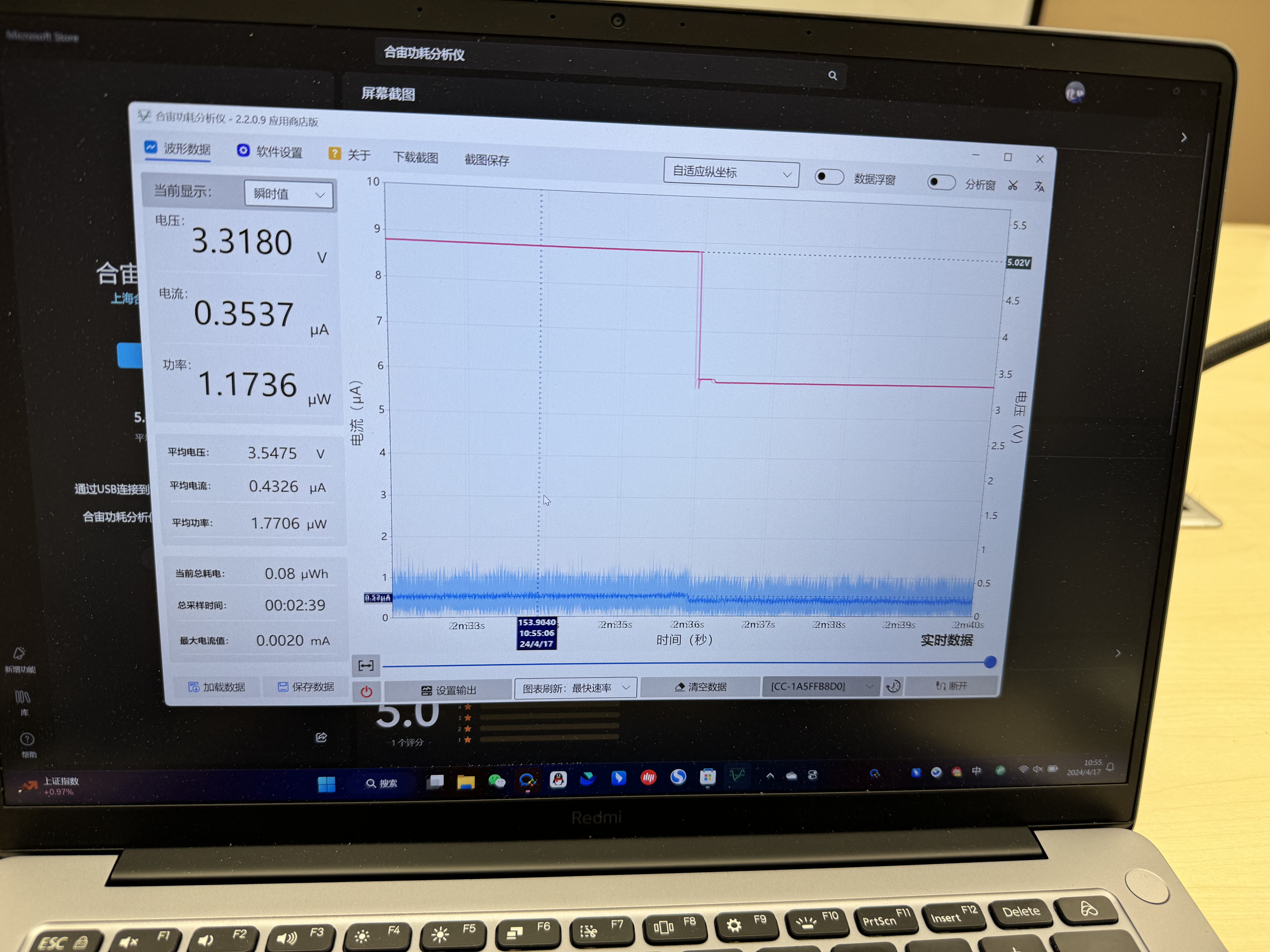

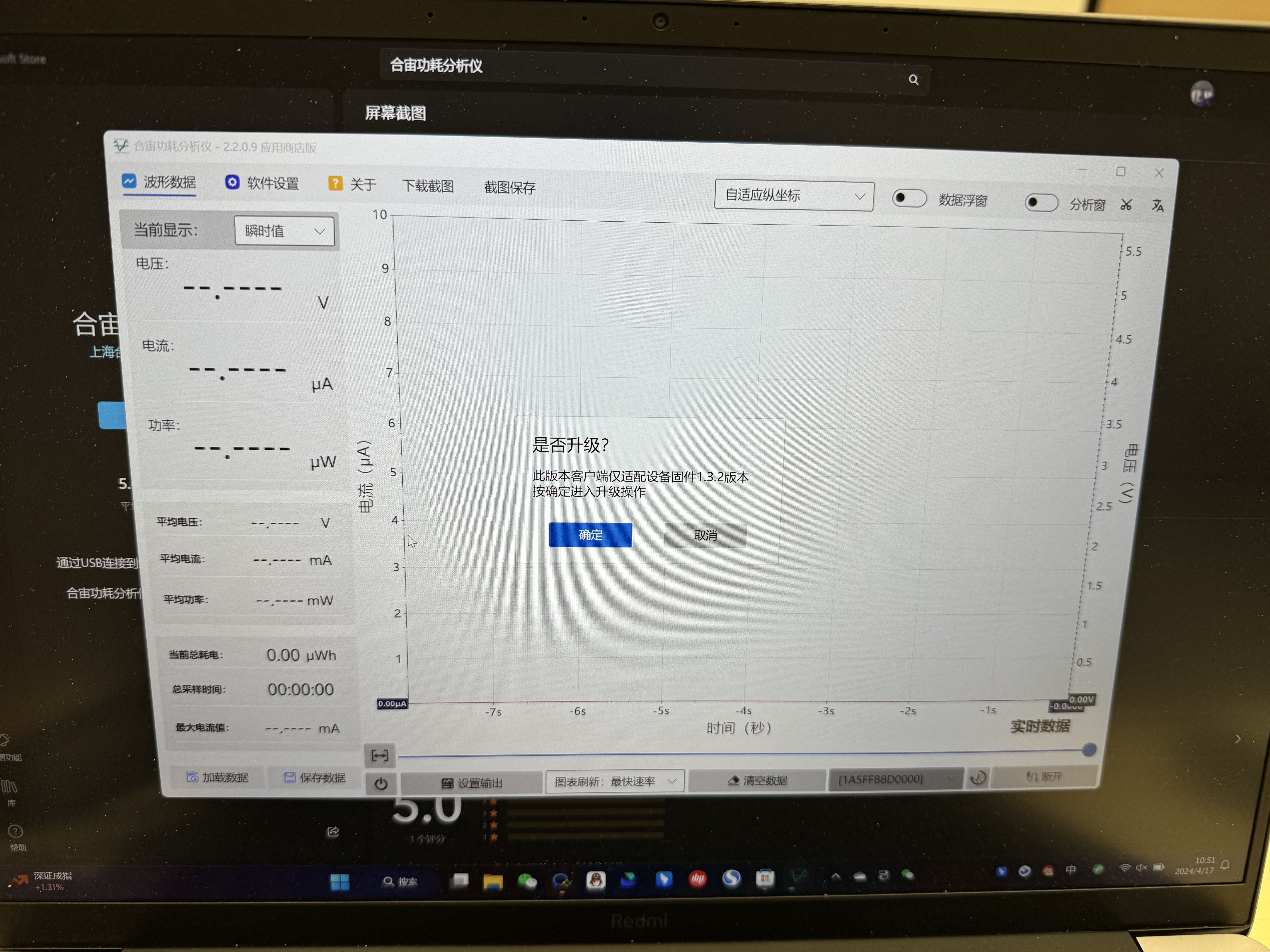

PC 端软件 LuatPower（合宙功耗分析仪客户端）有两种获取途径：

1. LuaTools → 资源下载：

打开 LuaTools → 顶部菜单 「4 合宙各种资源入口」 → 点击 「4.3 软件资源下载」 → 勾选 「合宙功耗分析仪」，展开后即可见 LuatPower 主程序 和 Air9000 的 USB 驱动，勾选后点「开始下载」：下载后存放在 luatools\resource\LuatPower
