合宙功耗分析仪 Air9000P 产品与上手指南

作者：王世豪　|　最后修改：2026-10-12

一、产品简介

Air9000P 是合宙自研的小型手持式高精度功耗测试仪表，功率计 + 可编程电源一体机：既测电流/电压，又可输出 0~5V / 0~2A 给被测物供电，还能模拟电池放电曲线。

二、核心参数速查

指标	Air9000P
电流量程	0 ~ 2A
电流最小分辨率	0.1 μA
电压量程	0 ~ 5V
电压最小分辨率	1 mV
测量精度	±0.1% ±3 字
硬件采样率	100 KHz
上位机采样率	10 KHz
最大功率	10 W
电压输出	0 ~ 5V（可调 1mV）
电流限制	0 ~ 2A（可调 0.1μA）
供电方式	4.5V~5.5V（USB-C / 5V）
特殊功能	OCP 过流保护（短路限至 1.5A 以下）、模拟电池
电流档位（自动切换）	200μA / 20mA / 2A 三档，多通道同步采样，无换挡延迟
压降切换	采样电阻短路时最大延时 100 μs
基准 / ADC	高精度基准芯片 + 12 位 ADC，默认出厂校准

与 Air9000 的区别

Air9000 = 纯功率计（只测电流，不输出电源），量程更大：电流 0~5A / 电压 0~24V / 80KHz / 误差<0.5%。
Air9000P 多出电压/电流输出与模拟电池能力。
因此 MCP 的"设置电压/电流"能力仅 Air9000P 可用；读取能力两型号通用。
Air9000 详细资料见 LuatPower_Air9000。

三、资料下载

使用手册（完整图文）：air9000p_manual.pdf
MCP 使用教程：LuatPower_Air9000_MCP

接口与按键、供电方式（含防烧机提醒）、连接方式、LCD 操作、PC 端软件界面等完整说明，见上方「使用手册」PDF。

四、上手指南

1. 开箱与配件清单

Air9000P 采用黑色硬壳收纳包包装，标配清单如下：

配件	数量	说明
Air9000P 主机	1	金色 logo，带 2.4 寸 LCD 屏、触控按键与调节轮盘
A2C 数据线	1	印有"上海合宙"字样，用于连接电脑
2.0mm 香蕉插头转鳄鱼夹测试线	2	用于接入被测回路
定制硬壳收纳包	1	防摔、防水、耐磨便携

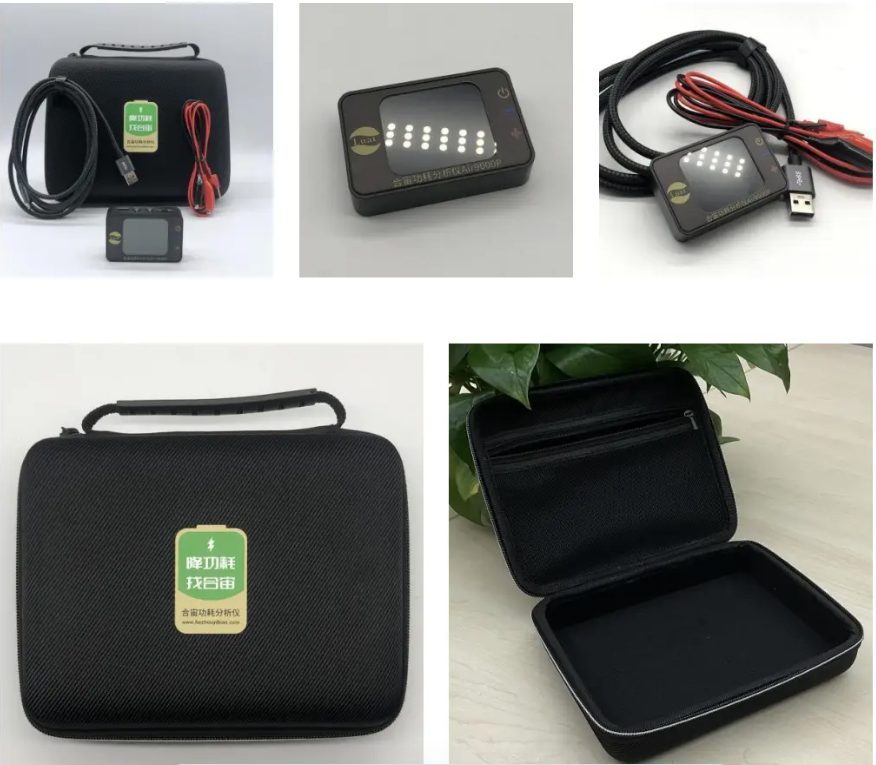

Air9000P 展示与配件

主机正面有 2.4 寸 LCD 屏、4 个触控按键，侧面带有调节轮盘，可用于快速调整输出电压/电流。

2. 安装上位机软件

PC 端软件 LuatPower（合宙功耗分析仪客户端）有两种获取途径：

1. LuaTools → 资源下载：

打开 LuaTools → 顶部菜单 「4 合宙各种资源入口」 → 点击 「4.3 软件资源下载」 → 勾选 「合宙功耗分析仪」，展开后即可见 LuatPower 主程序 和 Air9000P 的 USB 驱动，勾选后点「开始下载」：下载后存放在 luatools\resource\LuatPower
