exs_ads1115 扩展库

作者：王城钧　|　最后修改：2026-08-24

一、概述

1.1 主要特性

  • exs_ads1115 是 TI 公司 16 位精密 ΔΣ 模数转换器（ADC）ADS1115 的 LuatOS 扩展库，

通过 I2C 接口读取电压数据。

  • 支持 4 路单端或 2 路差分输入通道，通道通过 MUX 自动切换，一次 setup 即可轮询全部通道。

  • 内置可编程增益放大器（PGA）六档：±6.144V / ±4.096V / ±2.048V / ±1.024V / ±0.512V / ±0.256V，适配 0~5V 电池/电源电压监测等场景。

  • 数据速率八档可选：8 / 16 / 32 / 64 / 128 / 250 / 475 / 860 SPS，速率越低噪声越小。

  • 支持单次模式（转换完成自动掉电，静态电流 0.5μA）与连续模式（工作电流 150μA）， 适合低功耗物联网设备。

  • 内置可编程比较器，ALERT/RDY 引脚支持阈值报警与转换就绪两种中断模式，无需轮询等待。

  • 提供 offset / gain 校准接口，补偿芯片失调误差（±1~3 LSB）与增益误差（0.01%~0.15%）。

1.2 注意事项

  • 模拟输入电压范围 GND ~ VDD，不能超过 VDD+0.3V；不能直接测量负电压， 负信号需差分接法或电平偏移。

  • 单次模式读取时内部需要等待转换完成（含 sys.wait），get_data 必须在 sys.taskInit 创建的协程中调用。

  • 高增益档（PGA=16）输入阻抗低至 710kΩ，高阻信号源会被分压导致读数偏小， 建议使用运放缓冲。

  • 改变 PGA 增益后电压换算满量程自动跟随，但已设置的比较器阈值需重新调用 set_threshold() 设置。

  • I2C 的 SCL/SDA 必须接 4.7kΩ（1k~10kΩ 范围）上拉电阻到 VDD，成品模块通常已内置。

  • ADDR 引脚决定 I2C 地址（0x48~0x4B），不能悬空，悬空会导致地址不确定、设备无法探测。

1.3 功耗说明

  • 单次模式：转换完成后芯片自动掉电，静态电流 0.5μA（25°C），适合周期性采集场景。

  • 连续模式：芯片持续转换，工作电流 150μA（典型值），适合持续监测场景。

1.4 中断说明

  • ALERT/RDY 引脚默认低有效：比较器触发或转换就绪时输出低电平，需接模组 GPIO 并配置 下降沿中断。

  • 锁存模式（set_comparator 的 latch 参数设为 true）下，报警保持到读取数据后清除。

  • 转换就绪模式（RDY）下，每次转换完成输出低电平脉冲，可代替轮询等待转换完成。

1.5 硬件连接

ASCII 接线图：

Air780EPM 核心板            ADS1115 模块
──────────────────          ───────────────
 3.3V (VDD_EXT)  ────────   VCC
 GND             ────────   GND
 PIN66 (I2C1_SDA) ────────   SDA
 PIN67 (I2C1_SCL) ────────   SCL
 GND             ────────   ADDR（地址 0x48）
 GPIO22           ────────   ALERT/RDY（可选，比较器中断）

说明：

  • I2C 上拉：SCL/SDA 各接 4.7kΩ 到 3.3V（成品模块通常已内置上拉电阻）。

  • 电源：模块 VCC 接 3.3V，与模组 IO 电平匹配；模拟输入电压不能超过 3.6V。

  • 被测电压超过 3.3V 时必须电阻分压后接入 AIN 引脚。

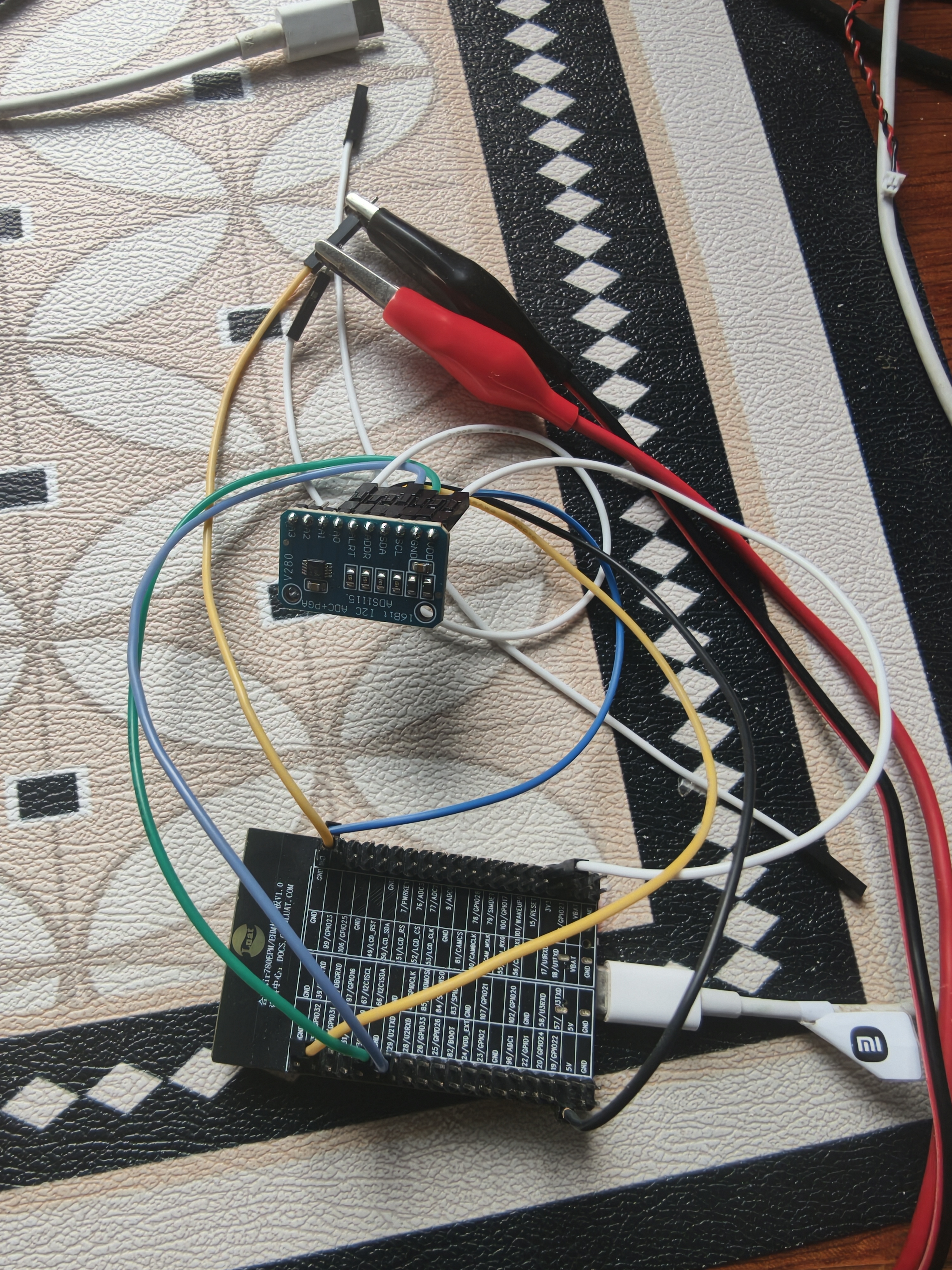

接线实物图：

1.6 加载方式

-- 扩展库需要 require 加载后才能调用
local exs_ads1115 = require "exs_ads1115"

二、核心示例

2.1 场景一：电池/电源电压监测（轮询读取）

电池电压经 2:1 电阻分压后接入 AIN0，定时轮询读取并换算实际电池电压。

-- 电池电压监测示例：AIN0 单端，PGA=±4.096V，单次模式
local exs_ads1115 = require "exs_ads1115"

sys.taskInit(function()
    -- 初始化：I2C1，地址自动探测，AIN0 通道，PGA=1（±4.096V），128SPS，单次模式
    local ok = exs_ads1115.setup({
        i2c_id = 1,
        channel = 0,
        pga = 1,
        sps = 128,
        mode = 1,
    })
    if not ok then
        log.error("ads1115", "初始化失败，请检查接线")
        return
    end

    -- 主循环：每 2 秒读取一次电压
    while true do
        local data = exs_ads1115.get_data()
        if data then
            -- 电池电压 = AIN0 测量电压 × 2（2:1 分压）
            local battery_voltage = data.voltage * 2
            log.info("ads1115", string.format("电池电压 = %.3f V (raw=%d)", battery_voltage, data.raw))
        else
            log.warn("ads1115", "读取失败")
        end
        sys.wait(2000) -- 每 2 秒采集一次，电池电压为缓变信号
    end
end)

2.2 场景二：比较器中断报警（ALERT/RDY）

电压超过 3.0V 或低于 2.0V 时触发 ALERT 中断，锁存报警，读取数据后自动清除。

-- 比较器中断示例：AIN0 单端，超过 3.0V 或低于 2.0V 报警
local exs_ads1115 = require "exs_ads1115"
local ALERT_PIN = 22 -- ALERT/RDY 接模组 GPIO22，以实际接线为准

sys.taskInit(function()
    -- 初始化：连续模式 + 比较器锁存报警
    local ok = exs_ads1115.setup({
        i2c_id = 1,
        channel = 0,
        pga = 1,   -- ±4.096V
        sps = 128,
        mode = 0,  -- 连续模式
    })
    if not ok then
        log.error("ads1115", "初始化失败")
        return
    end

    -- 设置比较器：窗口模式（高于 3.0V 或低于 2.0V 都报警），1 次越界报警，锁存
    exs_ads1115.set_comparator(1, 0, true)
    -- 设置阈值：低于 2.0V 或高于 3.0V 触发报警
    exs_ads1115.set_threshold(2.0, 3.0)

    -- ALERT 引脚下降沿中断回调
    gpio.setup(ALERT_PIN, function()
        log.warn("ads1115", "电压超过阈值 3.0V！")
        -- 锁存模式下读取数据可清除报警
        local data = exs_ads1115.get_data()
        if data then
            log.info("ads1115", string.format("当前电压 = %.3f V", data.voltage))
        end
    end, nil, gpio.FALLING)

    -- 主循环持续运行，报警由中断处理
    while true do
        sys.wait(10000) -- 每 10 秒打印一次当前电压，报警由中断处理
        local data = exs_ads1115.get_data()
        if data then
            log.info("ads1115", string.format("当前电压 = %.3f V", data.voltage))
        end
    end
end)

三、常量解释

扩展库常量，顾名思义是由 exs_ads1115 扩展库中定义的、不可重新赋值或修改的固定值， 在脚本代码中不需要声明，可直接调用，本扩展库没有常量。

四、函数详解

4.1 初始化

4.1.1 exs_ads1115.setup(config)

功能

初始化 ADS1115，完成 I2C 初始化、设备地址自动探测与默认配置加载，返回是否成功。

参数

config

参数含义：配置参数表
数据类型：table
取值范围：
{
    参数含义：硬件 I2C 总线编号（与 scl/sda 二选一，同时传优先硬件 I2C）
    数据类型：number
    取值范围：0 / 1，具体取决于模组硬件支持
    是否必选：否
    注意事项：Air780EPM 核心板使用 I2C1，对应 PIN66=SDA、PIN67=SCL
    参数示例：1
    config.i2c_id ,

    参数含义：软件 I2C SCL 引脚（与 i2c_id 二选一）
    数据类型：number
    取值范围：模组 GPIO 引脚编号
    是否必选：否
    注意事项：软件 I2C 速率约 100K，受网络业务影响，建议优先硬件 I2C
    参数示例：31
    config.scl ,

    参数含义：软件 I2C SDA 引脚（与 i2c_id 二选一）
    数据类型：number
    取值范围：模组 GPIO 引脚编号
    是否必选：否
    注意事项：与 scl 需同时传入
    参数示例：30
    config.sda ,

    参数含义：I2C 设备地址（芯片支持多个地址，可不传，自动探测）
    数据类型：number
    取值范围：0x48 / 0x49 / 0x4A / 0x4B
             （由 ADDR 引脚决定：接 GND=0x48，接 VDD=0x49，接 SDA=0x4A，接 SCL=0x4B）
    是否必选：否
    注意事项：不传时扩展库自动探测并按寄存器校验锁定实际地址；接线改变后需重新上电
    参数示例：0x48
    config.addr ,

    参数含义：默认读取通道
    数据类型：number
    取值范围：0 / 1 / 2 / 3（单端，对应 AIN0 / AIN1 / AIN2 / AIN3）；差分模式 0 / 1
    是否必选：否
    注意事项：默认 0；差分测量时通道 0 对应 AIN0-AIN1，通道 1 对应 AIN2-AIN3，
             需同时传 config.diff=true
    参数示例：0
    config.channel ,

    参数含义：是否差分输入模式
    数据类型：boolean
    取值范围：false（单端，默认）/ true（差分）
    是否必选：否
    注意事项：差分时电压可为负值（范围 -FS ~ +FS）
    参数示例：false
    config.diff ,

    参数含义：PGA 增益，决定满量程测量范围
    数据类型：number
    取值范围：0.667（满量程 ±6.144V，分辨率 187.5μV，适合 0~5V 电源监测）
             / 1（±4.096V，125μV，默认，适合 0~3.3V 信号）
             / 2（±2.048V，62.5μV）
             / 4（±1.024V，31.25μV）
             / 8（±0.512V，15.6μV）
             / 16（±0.256V，7.8μV，适合毫伏级小信号）
    是否必选：否
    注意事项：增益越高分辨率越高但满量程越小；信号幅度应尽量占满量程，默认 1
    参数示例：1
    config.pga ,

    参数含义：数据速率
    数据类型：number
    取值范围：8 / 16 / 32 / 64 / 128（默认，适合大多数监测场景）/ 250 / 475 / 860
             （单位 SPS）
    是否必选：否
    注意事项：速率越低噪声越小、转换等待时间越长；8SPS 时单次转换约 125ms
    参数示例：128
    config.sps ,

    参数含义：工作模式
    数据类型：number
    取值范围：1（单次模式，转换完成自动掉电，静态电流 0.5μA，默认，
             适合周期性采集）/ 0（连续模式，工作电流 150μA，适合持续监测）
    是否必选：否
    注意事项：单次模式读取时内部等待转换完成，必须在 sys.taskInit 协程中调用
    参数示例：1
    config.mode ,

    参数含义：ALERT/RDY 中断引脚编号（模组 GPIO 编号）
    数据类型：number
    取值范围：根据模组 GPIO 引脚定义，如 22
    是否必选：否
    注意事项：传入后 get_alert() 可查询引脚电平；中断回调请自行 gpio.setup 配置
    参数示例：22
    config.alert_pin ,
}
是否必选：是

返回值

local result = exs_ads1115.setup(config)

result

含义说明：初始化是否成功
数据类型：boolean
取值范围：true（成功）/ false（失败，如 I2C 无应答、地址探测失败）
注意事项：失败时可通过日志查看原因，常见为接线错误、上拉电阻缺失、ADDR 悬空
返回示例：true

示例

-- 初始化：I2C1，地址自动探测，AIN0，PGA=±4.096V，128SPS，单次模式
local ok = exs_ads1115.setup({
    i2c_id = 1,
    channel = 0,
    pga = 1,
    sps = 128,
    mode = 1,
})
log.info("ads1115", "初始化结果", ok)

4.1.2 exs_ads1115.close()

功能

关闭 ADS1115，释放 I2C 资源。设备进入掉电状态（静态电流 0.5μA）。

参数

无

返回值

local result = exs_ads1115.close()

result

含义说明：是否成功关闭
数据类型：boolean
取值范围：true（成功）/ false（失败）
返回示例：true

示例

-- 关闭 ADS1115 并释放 I2C 资源
exs_ads1115.close()

4.1.3 exs_ads1115.version()

功能

返回扩展库版本号，格式为 yyyymmddhhmm 时间戳。

参数

无

返回值

local ver = exs_ads1115.version()

ver

含义说明：扩展库版本号
数据类型：string
取值范围：时间戳格式，如 "202608211030"
返回示例："202608211030"

示例

-- 打印扩展库版本号
log.info("ads1115", "版本号", exs_ads1115.version())

4.2 数据读取

4.2.1 exs_ads1115.get_data()

功能

读取当前通道的电压数据，返回电压值（V）、16 位原始码与当前通道号。

协程限制：必须在 sys.taskInit 创建的协程中调用。

原因：单次模式下内部需要等待转换完成（sys.wait），时长按数据速率计算， 128SPS 时约 8ms，8SPS 时最长约 125ms。

参数

无

返回值

local data = exs_ads1115.get_data()

data

含义说明：读取结果，读取失败返回 nil
数据类型：table 或 nil
取值范围：
    data.voltage - 电压值，单位 V，单端输入范围 0 ~ 满量程 FS，
                   精度 1LSB 对应 FS/32768
    data.raw     - 16 位原始码，范围 -32768 ~ 32767
    data.channel - 当前通道号（单端 0~3，差分 0/1）
注意事项：差分输入时 voltage 可为负值（范围 -FS ~ +FS）
返回示例：{ voltage = 1.2345, raw = 9876, channel = 0 }

示例

-- 读取当前通道电压
local data = exs_ads1115.get_data()
if data then
    log.info("ads1115", string.format("电压 = %.4f V", data.voltage))
end

4.2.2 exs_ads1115.get_raw(channel)

功能

读取指定通道的 16 位原始码，不进行电压换算，用于校准与调试。

参数

channel

参数含义：要读取的通道号
数据类型：number
取值范围：0 / 1 / 2 / 3（单端）；差分模式 0 / 1
是否必选：否
注意事项：不传时读取 setup 配置的默认通道
参数示例：0

返回值

local raw = exs_ads1115.get_raw(0)

raw

含义说明：16 位原始码，读取失败返回 nil
数据类型：number 或 nil
取值范围：-32768 ~ 32767（二进制补码）
返回示例：9876

示例

-- 读取 AIN0 原始码
local raw = exs_ads1115.get_raw(0)
log.info("ads1115", "AIN0 raw =", raw)

4.2.3 exs_ads1115.set_config(cfg)

功能

动态修改通道、PGA 增益、数据速率与工作模式，无需重新 setup。

参数

cfg

参数含义：新配置参数表，仅需传入要修改的字段
数据类型：table
取值范围：
{
    参数含义：通道号
    数据类型：number
    取值范围：0 / 1 / 2 / 3（单端）；差分模式 0 / 1
    是否必选：否
    注意事项：不传则保持原配置
    cfg.channel ,

    参数含义：是否差分输入模式
    数据类型：boolean
    取值范围：false（单端）/ true（差分）
    是否必选：否
    cfg.diff ,

    参数含义：PGA 增益
    数据类型：number
    取值范围：0.667 / 1 / 2 / 4 / 8 / 16
    是否必选：否
    注意事项：修改后需重新调用 set_threshold() 设置比较器阈值
    cfg.pga ,

    参数含义：数据速率
    数据类型：number
    取值范围：8 / 16 / 32 / 64 / 128 / 250 / 475 / 860（单位 SPS）
    是否必选：否
    cfg.sps ,

    参数含义：工作模式
    数据类型：number
    取值范围：1（单次）/ 0（连续）
    是否必选：否
    cfg.mode ,
}
是否必选：是

返回值

local result = exs_ads1115.set_config(cfg)

result

含义说明：配置是否成功
数据类型：boolean
取值范围：true（成功）/ false（失败）
返回示例：true

示例

-- 切换到 AIN2 通道，PGA 改为 ±2.048V，250SPS
local ok = exs_ads1115.set_config({ channel = 2, pga = 2, sps = 250 })
log.info("ads1115", "切换配置", ok)

4.3 比较器与中断

4.3.1 exs_ads1115.set_threshold(lo_v, hi_v)

功能

设置比较器低阈值与高阈值（输入电压值，单位 V），内部自动换算为 16 位补码写入芯片。 电压低于 lo_v 或高于 hi_v 时 ALERT/RDY 引脚触发报警。

参数

lo_v

参数含义：比较器低阈值
数据类型：number
取值范围：0 ~ 满量程 FS，单位 V，精度 1LSB 对应 FS/32768
是否必选：是
注意事项：需小于 hi_v；超过 FS 的值会被钳位到满量程
参数示例：2.0

hi_v

参数含义：比较器高阈值
数据类型：number
取值范围：0 ~ 满量程 FS，单位 V，精度 1LSB 对应 FS/32768
是否必选：是
注意事项：需大于 lo_v；超过 FS 的值会被钳位到满量程
参数示例：3.0

返回值

local result = exs_ads1115.set_threshold(2.0, 3.0)

result

含义说明：阈值设置是否成功
数据类型：boolean
取值范围：true（成功）/ false（失败）
返回示例：true

示例

-- 设置比较器：低于 2.0V 或高于 3.0V 触发报警
local ok = exs_ads1115.set_threshold(2.0, 3.0)
log.info("ads1115", "设置阈值", ok)

4.3.2 exs_ads1115.set_comparator(mode, queue, latch)

功能

配置比较器工作模式、触发次数与锁存行为，控制 ALERT/RDY 引脚输出方式。

参数

mode

参数含义：比较器工作模式
数据类型：number
取值范围：0（传统模式，超过高阈值报警，回落到低阈值以下恢复）
         / 1（窗口模式，超过高阈值或低于低阈值都报警）
是否必选：否
注意事项：默认 0（传统模式）
参数示例：0

queue

参数含义：连续触发次数
数据类型：number
取值范围：0（1 次超限即报警）/ 1（连续 2 次）/ 2（连续 4 次）
是否必选：否
注意事项：次数越多抗毛刺能力越强，默认 0
参数示例：0

latch

参数含义：是否锁存报警
数据类型：boolean
取值范围：false（不锁存，信号恢复后自动解除报警）
         / true（锁存，需读取数据后清除）
是否必选：否
注意事项：默认 false；使用锁存模式时，中断回调中调用 get_data() 即可清除报警
参数示例：true

返回值

local result = exs_ads1115.set_comparator(0, 0, true)

result

含义说明：比较器配置是否成功
数据类型：boolean
取值范围：true（成功）/ false（失败）
返回示例：true

示例

-- 传统模式，1 次超限报警，锁存
local ok = exs_ads1115.set_comparator(0, 0, true)
log.info("ads1115", "比较器配置", ok)

4.3.3 exs_ads1115.get_alert()

功能

读取 ALERT/RDY 引脚当前电平状态，判断比较器是否处于报警状态。 需要 setup 时传入 config.alert_pin 指定引脚编号。

参数

无

返回值

local alert = exs_ads1115.get_alert()

alert

含义说明：ALERT/RDY 引脚电平状态
数据类型：number 或 nil
取值范围：0（报警触发，引脚为低电平）/ 1（正常，引脚为高电平）
注意事项：未配置 alert_pin 时返回 nil
返回示例：0

示例

-- 轮询检查报警状态
if exs_ads1115.get_alert() == 0 then
    log.warn("ads1115", "电压超阈值报警！")
end

4.4 校准

4.4.1 exs_ads1115.set_offset(value)

功能

设置零偏校准值（单位 V），补偿芯片失调误差。实际电压 = 测量电压 - offset。

参数

value

参数含义：零偏校准值
数据类型：number
取值范围：-FS/32768 ~ FS/32768，单位 V，精度 1LSB 对应 FS/32768
是否必选：是
注意事项：将输入端短接（电压为 0）后读取数据，取读数的相反数作为 offset
参数示例：0.001

返回值

local result = exs_ads1115.set_offset(0.001)

result

含义说明：校准值设置是否成功
数据类型：boolean
取值范围：true（成功）/ false（失败）
返回示例：true

示例

-- 输入端短接后读取原始码，计算零偏并设置
local raw = exs_ads1115.get_raw(0)
local fs = 4.096  -- 当前 PGA=1 的满量程
exs_ads1115.set_offset(-raw * fs / 32768)

4.4.2 exs_ads1115.set_gain(value)

功能

设置增益校准系数，补偿芯片增益误差（0.01%~0.15%）。 实际电压 = (测量电压 - offset) × gain。

参数

value

参数含义：增益校准系数
数据类型：number
取值范围：0.9 ~ 1.1，精度 0.0001
是否必选：是
注意事项：输入已知精密电压 Vref 后，gain = Vref / 测量电压；默认 1.0
参数示例：1.001

返回值

local result = exs_ads1115.set_gain(1.001)

result

含义说明：校准值设置是否成功
数据类型：boolean
取值范围：true（成功）/ false（失败）
返回示例：true

示例

-- 输入 2.500V 精密电压，读取测量值后计算增益系数
local data = exs_ads1115.get_data()
local gain = 2.500 / data.voltage
exs_ads1115.set_gain(gain)

五、版本更新说明

版本号：202608241540

  1. 更新时间：2026 - 08 - 24
  2. 更新内容：
  3. 初版，实现 ads1115 驱动所有基础功能
  4. 支持 I2C 初始化与设备地址自动探测（0x48~0x4B）
  5. 支持 4 路单端 / 2 路差分通道配置与读取
  6. 支持 PGA 六档增益与数据速率八档配置
  7. 支持比较器阈值报警与 ALERT/RDY 中断
  8. 支持 offset / gain 校准

六、产品支持说明

  • 当前版本适配 Air780EPM 核心板，I2C1 引脚：PIN66=SDA、PIN67=SCL。

  • 适用固件：建议使用 Air780EPM 最新版本 LuatOS 固件（V1103 及以上版本）。

  • 其他支持 I2C 的合宙模组亦可使用，修改 config.i2c_id 与接线即可。

  • 使用中遇到问题可在合宙开发者社区（docs.openluat.com）搜索"ADS1115"或"exs_ads1115"。

搜索
