exs_vl53l1x 扩展库

作者：江访　|　最后修改：2026-08-06

一、概述

exs_vl53l1x 是基于 ST（意法半导体） 出品的 VL53L1X ToF 激光测距传感器开发的 LuatOS 扩展库。 VL53L1X 采用940nm不可见的1类激光发射器（对人眼安全），通过测量光子飞行时间实现绝对距离测量。

1.1 主要特性

• 测距范围：最近 4cm，最远可达 4m（标称值，理想条件），典型可靠测距约 3.6m（暗室，Long 模式，90% 反射率目标）

• 供电：2.8V 单电源（AVDD 和 AVDDVCSEL）

• 输出单位：毫米（mm）

• 接口：I2C，7 位固定地址 0x29

• 支持三种测距模式：short（约 1.36m，抗强光）、standard（约 2.9m，默认）、long（约 3.6m）

• 软件 I2C / 硬件 I2C 均可

• 内置 I2C 总线卡死自动检测与恢复

• 支持软件待机睡眠与唤醒

• 支持串扰校准（用于带保护玻璃的模组）

• 支持 GPIO1 中断（数据就绪通知，响应更快）

1.2 注意事项

• 推荐适用软件 I2C 模式（{scl=xx, sda=yy}）：VL53L1X 在异常通信后可能锁死 SDA 总线，软件 I2C 可通过 GPIO 脉冲 SCL 恢复

• 硬件 I2C + scl/sda 也支持自动恢复：同时传 i2c_id 和 scl/sda 时，总线卡死后会将引脚临时切为 GPIO 进行脉冲恢复， 再重新初始化硬件 I2C 外设。仅传 i2c_id 不传 scl/sda 时不具自动恢复能力

• 初始化后自动启动测距，无需额外调用 start 方法

• 每次读取测距数据时自动跳过无效帧（如刚启动、刚唤醒时的第一帧）

• 最低工作距离 4cm，低于此值距离值不准

• SCL/SDA 需外接 4.7kΩ~10kΩ 上拉电阻

1.3 测距模式说明

模式	暗室最远	强光下最远	特点
short	约 1.36m	约 1.35m	抗环境光干扰最强
standard（默认）	约 2.9m	约 0.76m	一般场景均衡模式
long	约 3.6m	约 0.73m	远距离，暗光环境

1.4 GPIO1 中断说明

GPIO1 是 VL53L1X 的中断输出引脚，每次测距完成时自动输出一个低电平脉冲（约 10μs），通知主机有新数据就绪。

中断触发方式：

• GPIO1 默认配置为下降沿触发（ACTIVE_LOW），测距完成后引脚被拉低

• 每次调用 get_data() 后，库会自动清除中断（写寄存器 0x0086=0x01），释放 GPIO1

• 未使用 GPIO1 时，库通过 I2C 轮询内部寄存器判断数据是否就绪，速度稍慢但不影响功能

中断频率：

• 每次测距完成触发一次中断，频率取决于测距模式的测量周期

• Standard Ranging 模式下连续测距，每次完成一帧立即触发下一次，约每秒 30~50 帧

• 中断频率 = 1 /（实际测量时间）

使用方式：

• 通过 setup({int1 = {int_gpio = 引脚号}}) 注册中断引脚

• 有 cb 回调时：每帧测距完成自动调用回调函数（适合低频场景，如 1~10 帧/秒）

• 无 cb 回调时：通过 get_int_flag() 轮询中断标志（适合高频场景，如 30+ 帧/秒，比回调更可靠）

1.5 中断事件类型说明

通过 setup() 的 config.int1 参数配置中断事件。详情见 setup 参数说明。

中断事件	触发时机	推荐用途
data_ready（int1.cb）	每次测距完成时触发。30~50 帧/秒高频场景不建议用 cb 回调，改用 get_int_flag() 轮询	实时数据采集

1.6 中断回调与 get_data() 返回数据说明

通过 setup() 的 config.int1.cb 收到的 data 参数与 get_data() 返回的数据结构完全一致，包含以下字段：

data.distance     -- 测距距离，单位 mm，取值范围 4~4000
data.status       -- 测距状态码，0 表示数据可靠
                  --   0  = 测距成功
                  --   1  = Sigma 失效
                  --   2  = 信号失效
                  --   3  = 目标距离小于最小值
                  --   4  = 相位超出范围
                  --   5  = 硬件故障
                  --   6  = 测距成功（未绕行检查）
                  --   7  = 相位绕行
                  --   8  = 处理失败
                  --   9  = 串扰信号
                  --   10 = 同步中断
                  --   11 = 合并脉冲
                  --   12 = 信号弱
                  --   13 = 最小距离失败
                  --   14 = 范围无效
data.status_str   -- 测距状态中文描述，如 "测距成功"
data.stream_count -- 帧计数，0~255 循环，stream=0 的帧为无效帧

注意： - 回调中 data 的结构与 get_data() 返回值完全一致，可以共用同一处理函数。 - 使用 cb 回调时，get_int_flag() 仍能读到中断标志（冗余信息），但实际不需要。

1.7 芯片功耗参考

模式	功耗	说明
软件待机（sleep）	约 6μA	调用 sleep() 后进入
连续测距	约 20mW	正常测距时（按10Hz频率,每33ms完成一次测量计算）
激光发射峰值	40mA	VCSEL 点亮的瞬间

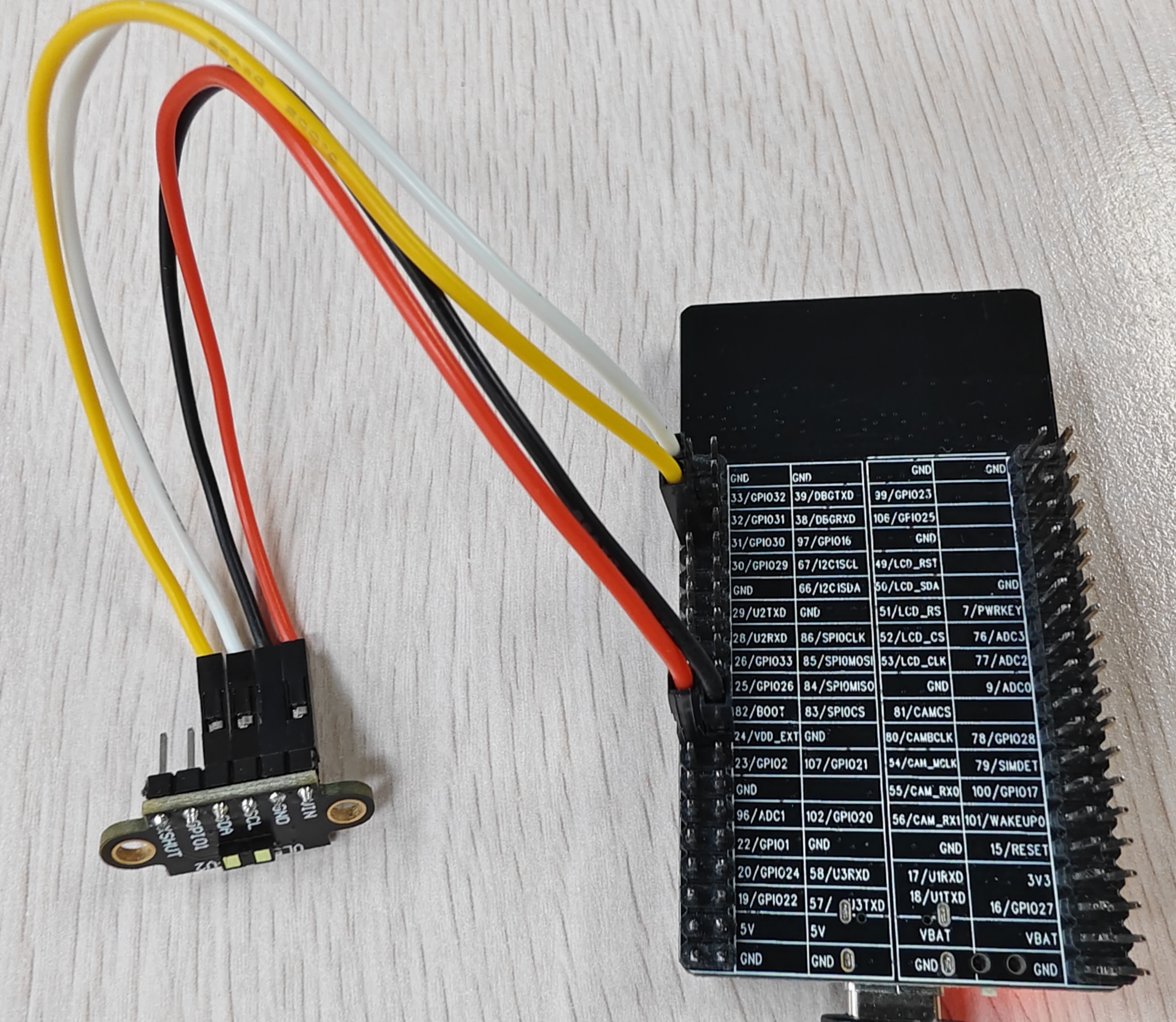

1.8 接线方式

  ┌──────────────┐      ┌──────────────────┐
  │    主控      │      │   VL53L1X        │
  │              │      │                  │
  │ GPIO_SCL ────┼──────┼──→ SCL           │
  │ GPIO_SDA ────┼──────┼──→ SDA           │
  │ GPIO_INT ────┼──────┼──→ GPIO1 (可选)  │
  │ GPIO_RST ────┼──────┼──→ XSHUT (可选)  │
  │ VCC 3.3V ────┼──────┼──→ VIN           │
  │ GND      ────┼──────┼──→ GND           │
  └──────────────┘      └──────────────────┘

GPIO1（中断输出引脚）：不接不影响测距功能。接上后可用中断通知代替 I2C 轮询，响应更快、省 I2C 总线。详见 1.4 节。

XSHUT（硬件复位引脚，低电平有效）：不接时传感器上电自动启动。接上后 setup({xshut = pin}) 使用硬件复位（拉低再拉高），比软复位更彻底。 如果遇到初始化不稳定、I2C 通信异常，建议接上这个引脚。

1.9 加载方式

-- 加载扩展库
local exs_vl53l1x = require "exs_vl53l1x"

---

二、核心示例

2.1 标准测距

展示最基础的初始化、读取数据和关闭流程。

-- 加载扩展库
local exs_vl53l1x = require "exs_vl53l1x"

-- 主任务
local function demo()
    -- 初始化（软件 I2C：SCL=GPIO31, SDA=GPIO30）
    local result = exs_vl53l1x.setup({scl = 31, sda = 30})
    if not result then
        log.error("初始化失败，请检查接线")
        return
    end

    log.info("exs_vl53l1x", "版本:", exs_vl53l1x.version())

    sys.wait(200)                     -- 等待第一帧稳定
    for i = 1, 5 do
        local data = exs_vl53l1x.get_data()
        if data then
            log.info(string.format("距离:%dmm 状态=%s", data.distance, data.status_str))
        end
        sys.wait(500)                  -- 每 500ms 读一次
    end

    exs_vl53l1x.close()               -- 关闭传感器
end

sys.taskInit(demo)

2.2 测距模式切换示例

展示三种测距模式的用法。

-- 加载扩展库
local exs_vl53l1x = require "exs_vl53l1x"

local function demo()
    -- short 模式（抗强光，约 1.36m）
    local ok = exs_vl53l1x.setup({scl = 31, sda = 30, range_mode = "short"})
    if not ok then return end
    sys.wait(200)                     -- 等待第一帧稳定
    log.info("距离:", exs_vl53l1x.get_data().distance, "mm (short)")

    -- 切换 long 模式（远距离，约 3.6m）
    exs_vl53l1x.close()
    ok = exs_vl53l1x.setup({scl = 31, sda = 30, range_mode = "long"})
    if not ok then return end
    sys.wait(200)                     -- 等待第一帧稳定
    log.info("距离:", exs_vl53l1x.get_data().distance, "mm (long)")
end
sys.taskInit(demo)

2.3 中断回调读取

适合需要及时响应测距结果的场景，省去 I2C 轮询，响应更快。data_cb 收到的 data 结构说明详见 1.5 节。

-- 加载扩展库
local exs_vl53l1x = require "exs_vl53l1x"

-- 中断回调函数，每帧测距完成后自动触发
-- data 结构见 1.5 节：{ distance, status, status_str, stream_count }
local function data_cb(data)
    log.info(string.format("距离:%dmm 状态=%s", data.distance, data.status_str))
end

local function demo()
    local result = exs_vl53l1x.setup({
        scl = 31, sda = 30,
        int1 = {int_gpio = 10, cb = data_cb},   -- GPIO1 接 GPIO10，注册回调
    })
    if not result then return end
    -- 回调自动处理数据，主线程可做其他事
end
sys.taskInit(demo)

也可以不传 cb，通过 get_int_flag() 轮询（适合高频场景）：

-- 轮询任务
local function poll_task()
    while true do
        if exs_vl53l1x.get_int_flag() then        -- 检查中断标志
            local data = exs_vl53l1x.get_data()
            if data then
                log.info(string.format("距离:%dmm 状态=%s", data.distance, data.status_str))
            end
        end
        sys.wait(1)  -- 每 1ms 轮询一次中断标志
    end
end
sys.taskInit(poll_task)

-- 注册中断（不传 cb，只设引脚）
exs_vl53l1x.setup({scl = 31, sda = 30, int1 = {int_gpio = 10}})

2.4 休眠与唤醒

适合间歇性采样的场景，不需要时休眠省电。

exs_vl53l1x.sleep()          -- 休眠（约 6μA），自动停止测距
sys.wait(5000)  -- 等待 5 秒后唤醒

exs_vl53l1x.wakeup()         -- 唤醒，自动恢复测距
sys.wait(200)                -- 等待第一帧稳定
local data = exs_vl53l1x.get_data()

2.5 串扰校准

如果传感器装了保护玻璃或外壳，激光会在玻璃表面反射产生串扰，导致远距离测不准或信号弱。校准可以补偿这个误差。

校准前：在传感器正前方 400mm 处放一张纯白纸板。

-- 加载扩展库
local exs_vl53l1x = require "exs_vl53l1x"

local function calibration()
    -- 执行串扰校准
    local xtalk = exs_vl53l1x.calibrate_xtalk({
        scl = 31, sda = 30,
        target_distance_mm = 400,   -- 目标距离
        samples = 50,                -- 采样帧数
    })
    if not xtalk then return end
    log.info("校准完成，xtalk=" .. xtalk)

    -- 用校准值初始化（校准值掉电丢失，需在代码中保存）
    exs_vl53l1x.setup({scl = 31, sda = 30, xtalk_offset = xtalk})
end
sys.taskInit(calibration)

保存校准值：校准值掉电会丢失，需在代码中保存并在下次开机时传入。

-- 方案一：直接在代码中写死（适合量产时固定值）
local XTALK_FIXED = 45  -- calibrate_xtalk 返回的值

-- 方案二：写入可写文件系统（如 /lfs/）
io.writeFile("/lfs/xtalk.txt", tostring(xtalk))
local xtalk = tonumber(io.readFile("/lfs/xtalk.txt")) or 0

-- 使用时
exs_vl53l1x.setup({scl = 31, sda = 30, xtalk_offset = xtalk})

---

三、常量解释

扩展库常量，顾名思义是由合宙 LuatOS 扩展库中定义的、不可重新赋值或修改的固定值，在脚本代码中不需要声明，可直接调用，本扩展库没有常量。

---

四、函数详解

4.1 exs_vl53l1x.setup(config)

功能

初始化传感器并启动测距。

参数

config

参数含义：初始化配置表
数据类型：table
取值范围：
{
    参数含义：SCL 时钟引脚 GPIO 编号
    数据类型：number
    取值范围：有效的 GPIO 编号
    是否必选：可选
    注意事项：
        - 单独传 scl+sda（不传 i2c_id）→ 软件 I2C，总线自动恢复（推荐）
        - 与 i2c_id 同时传 → 硬件 I2C + 总线自动恢复（scl/sda 用于脉冲恢复后重初始化硬件 I2C 外设）
        - 仅传 i2c_id 不传 scl/sda → 纯硬件 I2C，不具总线自动恢复能力
    参数示例：31
    config.scl ,

    参数含义：SDA 数据引脚 GPIO 编号
    数据类型：number
    取值范围：有效的 GPIO 编号
    是否必选：可选，与 scl 配合使用
    注意事项：I2C 模式下该引脚需外接 4.7kΩ~10kΩ 上拉电阻到 VCC
    参数示例：30
    config.sda ,

    参数含义：硬件 I2C 总线 ID
    数据类型：number
    取值范围：有效的 I2C 总线编号
    是否必选：可选
    注意事项：
        - 默认 0
        - 仅传 i2c_id（不传 scl/sda）→ 纯硬件 I2C，不具恢复能力
        - 同时传 i2c_id 和 scl/sda → 硬件 I2C + 总线自动恢复（scl/sda 用于脉冲恢复）
    参数示例：0
    config.i2c_id ,

    参数含义：XSHUT 复位引脚 GPIO 编号
    数据类型：number
    取值范围：有效的 GPIO 编号
    是否必选：可选
    注意事项：传此参数时使用 XSHUT 硬件复位（拉低再拉高），比软复位更彻底。不传时使用软件复位
    参数示例：32
    config.xshut ,

    参数含义：测距模式
    数据类型：string
    取值范围："standard"（默认，约 2.9m）、"short"（约 1.36m，抗强光）、"long"（约 3.6m，远距离）
    是否必选：可选
    注意事项：short 模式在强光下表现最好；long 模式在强光下最远距离约 0.73m，建议室内或弱光使用
    参数示例："short"
    config.range_mode ,

    参数含义：串扰校准偏移值
    数据类型：number
    取值范围：0~65535，由 calibrate_xtalk() 返回
    是否必选：可选
    注意事项：传入后自动写入串扰补偿寄存器。校准值掉电丢失，需在代码中保存
    参数示例：45
    config.xtalk_offset ,

    参数含义：GPIO1 中断配置
    数据类型：table
    是否必选：可选
    注意事项：格式为 {int_gpio = 引脚号, cb = 回调函数}。int_gpio 是 GPIO1 接的引脚，
            cb 是每次测距完成后的回调函数。cb 在 GPIO 中断中触发，频率约 30~50 次/秒，
            高频场景建议不传 cb，改用 get_int_flag() 轮询
    参数示例：{int_gpio = 10, cb = data_cb}
    config.int1 ,
}

是否必选：是
参数示例：
         -- 软件 I2C，默认模式（推荐：总线自动恢复）
         exs_vl53l1x.setup({scl = 31, sda = 30})
         -- 硬件 I2C + scl/sda（支持总线自动恢复）
         exs_vl53l1x.setup({i2c_id = 0, scl = 31, sda = 30})
         -- 纯硬件 I2C（不具自动恢复能力，需用户自己处理总线卡死）
         exs_vl53l1x.setup({i2c_id = 0})
         -- 远距离模式 + 串扰校准
         exs_vl53l1x.setup({scl = 31, sda = 30, range_mode = "long", xtalk_offset = 45})
         -- 注册 GPIO1 中断回调
         exs_vl53l1x.setup({scl = 31, sda = 30, int1 = {int_gpio = 10, cb = data_cb}})

返回值

local result = exs_vl53l1x.setup(config)

result

含义说明：初始化是否成功
数据类型：boolean
取值范围：true（成功），false（失败）
注意事项：失败时请检查接线、供电和 I2C 通信
返回示例：true

示例

-- 软件 I2C，默认 standard 模式（推荐：总线自动恢复）
local result = exs_vl53l1x.setup({scl = 31, sda = 30})
if not result then return end

-- 硬件 I2C + scl/sda（总线自动恢复）
local result = exs_vl53l1x.setup({i2c_id = 0, scl = 31, sda = 30})
if not result then return end

-- 纯硬件 I2C（不具自动恢复能力，请确保 I2C 总线可靠）
local result = exs_vl53l1x.setup({i2c_id = 0})
if not result then return end

-- 短距离模式（抗强光）
local result = exs_vl53l1x.setup({scl = 31, sda = 30, range_mode = "short"})
if not result then return end

-- 远距离模式 + XSHUT 硬件复位
local result = exs_vl53l1x.setup({scl = 31, sda = 30, range_mode = "long", xshut = 32})
if not result then return end

-- 串扰校准值 + GPIO1 中断回调
local result = exs_vl53l1x.setup({scl = 31, sda = 30, xtalk_offset = 45, int1 = {int_gpio = 10, cb = data_cb}})
if not result then return end

---

4.2 exs_vl53l1x.get_data()

功能

读取一帧测距数据。等待数据就绪后读取，自动跳过无效帧（首次启动/唤醒后的第一帧），读取后自动触发下一次测量。

参数

无

返回值

local data = exs_vl53l1x.get_data()

data

含义说明：测距数据表，失败返回 nil
数据类型：table 或 nil
取值范围：返回table 包含以下值
{
    参数含义：测距距离
    数据类型：number
    取值范围：4~4000，单位 mm
    注意事项：低于 4cm 时值不准确
    返回示例：235
    data.distance ,

    参数含义：测距状态码，0 表示数据可靠
    数据类型：number
    取值范围：0（测距成功）、1（Sigma 失效）、2（信号失效）、3（目标太近）、
            4（相位超出范围）、5（硬件故障）、6（测距成功但未绕行检查）、
            7（相位绕行）、8（处理失败）、9（串扰信号）、10（同步中断）、
            11（合并脉冲）、12（信号弱）、13（最小距离失败）、14（范围无效）
    注意事项：status=0 为测距成功，数据可靠
    返回示例：0
    data.status ,

    参数含义：测距状态描述
    数据类型：string
    取值范围：对应 status 的中文描述
    返回示例："测距成功"
    data.status_str ,

    参数含义：帧计数
    数据类型：number
    取值范围：每次测距递增，0~255 循环
    注意事项：stream=0 的帧为无效帧，会自动跳过
    返回示例：15
    data.stream_count ,
}
返回示例：{distance = 235, status = 0, status_str = "测距成功", stream_count = 15}

示例

-- 读取测距数据
local data = exs_vl53l1x.get_data()
if data and data.status == 0 then    -- 只使用有效数据
    log.info("距离:", data.distance, "mm")
end

---

4.3 exs_vl53l1x.get_int_flag()

功能

查询 GPIO1 中断触发标志，查询后自动清除。适合不传 cb 时轮询用。

参数

无

返回值

local flag = exs_vl53l1x.get_int_flag()

flag

含义说明：是否触发中断
数据类型：boolean
取值范围：true（有中断），false（无中断）
注意事项：查询后自动清除标志
返回示例：true

示例

-- 轮询任务
local function poll_task()
    while true do
        if exs_vl53l1x.get_int_flag() then        -- 检查是否有新数据
            local data = exs_vl53l1x.get_data()
            if data then
                log.info(string.format("距离:%dmm 状态=%s", data.distance, data.status_str))
            end
        end
        sys.wait(1)  -- 每 1ms 轮询一次中断标志
    end
end
sys.taskInit(poll_task)

-- 注册中断引脚（不传 cb）
exs_vl53l1x.setup({scl = 31, sda = 30, int1 = {int_gpio = 10}})

---

4.4 exs_vl53l1x.sleep()

功能

进入软件待机，功耗约 6μA(芯片标称6μA，测试传感器功耗约320μA)。调用后自动停止测距，保持现有配置。

参数

无

返回值

无

示例

-- 休眠（自动停止测距）
exs_vl53l1x.sleep()

---

4.5 exs_vl53l1x.wakeup()

功能

从软件待机唤醒，自动恢复测距。与 sleep() 配对使用。

参数

无

返回值

local ok = exs_vl53l1x.wakeup()

ok

含义说明：唤醒是否成功
数据类型：boolean
取值范围：true（成功），false（失败，未执行 setup 时返回 false）
返回示例：true

示例

-- 唤醒
local ok = exs_vl53l1x.wakeup()
if ok then
    sys.wait(200)                     -- 等待第一帧稳定
    local data = exs_vl53l1x.get_data()
end

---

4.6 exs_vl53l1x.close()

功能

关闭传感器。停止测距并清空内部状态，再次使用前需要重新 setup。

参数

无

返回值

无

示例

-- 关闭传感器
exs_vl53l1x.close()

---

4.7 exs_vl53l1x.calibrate_xtalk(config)

功能

执行串扰校准。当传感器加了保护玻璃或外壳时，激光在玻璃表面反射会产生串扰信号，导致远距离测距不准。校准后数据更准确。

什么时候需要做：

• 传感器装在带玻璃面板的外壳内

• 更换了不同厚度的保护玻璃

• 测量距离不准确或经常报信号失效

校准前准备：

• 在传感器正前方 400mm 处放一张纯白纸板，环境光不要太强。校准过程约 2~4 秒。

参数

config

参数含义：校准配置表
数据类型：table
取值范围：
{

    参数含义：SCL 时钟引脚 GPIO 编号
    数据类型：number
    取值范围：有效的 GPIO 编号
    是否必选：推荐传入（用于总线恢复）
    参数示例：31
    config.scl ,

    参数含义：SDA 数据引脚 GPIO 编号
    数据类型：number
    取值范围：有效的 GPIO 编号
    是否必选：推荐传入
    参数示例：30
    config.sda ,

    参数含义：硬件 I2C 总线 ID
    数据类型：number
    取值范围：有效的 I2C 总线编号
    是否必选：可选，不传 scl/sda 时使用
    参数示例：0
    config.i2c_id ,

    参数含义：目标距离（传感器到校准平面的距离）
    数据类型：number
    取值范围：100~1000，单位 mm
    是否必选：否
    注意事项：默认 400，建议与官方校准距离一致
    参数示例：400
    config.target_distance_mm ,

    参数含义：采样帧数
    数据类型：number
    取值范围：10~200
    是否必选：否
    注意事项：默认 50。帧数越大越稳定，但校准时间越长（约 2~5 秒/50 帧）
    参数示例：100
    config.samples ,
}

是否必选：是
参数示例：
         exs_vl53l1x.calibrate_xtalk({scl = 31, sda = 30})

返回值

local xtalk = exs_vl53l1x.calibrate_xtalk(config)

xtalk

含义说明：串扰偏移值
数据类型：number 或 nil
取值范围：0~65535
注意事项：有效采样帧数不足 10 帧时返回 nil。返回值可直接传给 setup({xtalk_offset = xtalk})
返回示例：45

示例

-- 执行串扰校准
local xtalk = exs_vl53l1x.calibrate_xtalk({scl = 31, sda = 30})
if xtalk then
    log.info("校准完成, xtalk=" .. xtalk)
    -- 用校准值重新初始化
    exs_vl53l1x.setup({scl = 31, sda = 30, xtalk_offset = xtalk})
end

---

4.8 exs_vl53l1x.version()

功能

获取库版本号。

参数

无

返回值

local ver = exs_vl53l1x.version()

ver

含义说明：版本号字符串
数据类型：string
取值范围：格式 "yyyymmddhhmm"，表示 yyyy年mm月dd日hh时mm分发布的版本
返回示例："202607201200"

示例

-- 获取版本号
local ver = exs_vl53l1x.version()
log.info("exs_vl53l1x", "版本:", ver)

---

五、版本更新说明

版本号：202607211200

1. 更新时间：2026-07-21

2. 更新内容：

   • 支持软件 I2C、硬件 I2C 初始化

   • 支持标准测距、三档模式切换（standard/short/long）

   • 支持 I2C 总线卡死自动检测与恢复

   • 支持睡眠/唤醒/关闭，支持低功耗待机

六、产品支持说明

所有支持 luatos 二次开发的模块，具体可以查看选型手册。
