exs_bmi270 扩展库

作者：江访　|　最后修改：2026-08-05

一、概述

exs_bmi270 是 Bosch（博世）BMI270 六轴惯性传感器的 LuatOS 扩展库。BMI270 集成 3 轴加速度计 + 3 轴陀螺仪 + 温度传感器，采用 16 位 ADC，内置可配置低功耗模式，是智能穿戴、姿态跟踪、运动检测等场景常用的 MEMS 传感器。本库支持 I2C 与 SPI 两种通信接口，内置 Mahony 互补滤波姿态解算，可直接输出 roll/pitch/yaw 姿态角。

1.1 主要特性

• 三轴加速度计：16 位 ADC，量程 ±2g / ±4g / ±8g / ±16g 可选，默认 ±4g，分辨率 8192 LSB/g（±4g 量程）

• 三轴陀螺仪：16 位 ADC，量程 ±125 / ±250 / ±500 / ±1000 / ±2000 °/s 可选，默认 ±500 °/s，分辨率 65.6 LSB/(°/s)（±500 °/s 量程）

• 内置温度传感器：分辨率 512 LSB/°C，输出范围 -40.0~+85.0 °C

• 支持 I2C 与 SPI 两种通信接口：I2C 可选硬件外设或软件模拟，SPI 使用 4 线制（主模式）

• 支持加速度采样率 25~1600 Hz、陀螺仪采样率 25~3200 Hz 配置，默认均为 200 Hz

• 内置 Mahony 互补滤波姿态解算：get_attitude() 输出 roll/pitch/yaw，yaw 角连续叠加无 ±180° 跳变

• 支持陀螺零偏标定：calibrate_gyro() 静止采样后自动扣除三轴零偏，减少姿态漂移

• 支持中断功能：data_ready（数据就绪）开箱即用，any_motion/no_motion/sig_motion/step（特征中断）自动使能并映射到 INT1/INT2 引脚，setup() 的 config.int1/config.int2 即可注册 GPIO 中断回调，中断回调只发消息不读数据（避免打断软件 I2C 时序）

• 特征中断参数可调：any_motion/no_motion 支持阈值（mg）与持续时间（ms），sig_motion 支持触发时长，step 支持步数计数（get_step_count() 读取步数）

• 内置 I2C 总线自动恢复：检测到从机锁死总线时自动发送 9 个时钟脉冲解锁

1.2 注意事项

• 首次使用必须加载微程序：BMI270 上电后需写入 Bosch 出厂微程序（8192 字节）才能正常测量，本库已内置配置，setup() 时自动完成加载，无需用户干预

• 姿态解算需连续调用：get_attitude() 依赖陀螺仪积分，必须在一个循环中以固定频率（建议 10~50 ms 间隔）持续调用，中断后陀螺积分会重置，姿态将从当前加速度推算值重新收敛

• 无磁力计时 yaw 会缓慢漂移：本库未接入磁力计，yaw 角无法绝对校正，长时间使用会有缓慢漂移，仅适合短时相对姿态测量

• 静止放置时加速度读数：水平静止时 Z 轴为 +1.0g，X/Y 轴为 0g（受放置角度影响存在微小偏差）；运动时合加速度会偏离 1g 属于正常现象

• 含 sys.wait() 的接口必须在协程中调用：setup()、reset()、wakeup() 内部含延时，只能在 sys.taskInit 创建的协程中使用

• 中断回调内禁止读传感器：GPIO 中断回调运行在中断上下文，cb 回调只做通知（或通过 topic 发消息），数据读取与中断状态清除由主任务协程完成（get_int_status()/get_data()）。在回调内直接读 I2C 会打断软件 I2C 位时序，导致数据错乱

• 特征中断开箱即用：any_motion/no_motion/sig_motion/step 属于特征中断，本库在 setup()/int_config() 配置时会自动使能对应功能并映射到中断引脚，无需用户额外操作；data_ready 数据中断同样开箱即用

• I2C 上拉电阻：SCL 和 SDA 需外接 4.7kΩ~10kΩ 上拉电阻到 VCC（常见 BMI270 模块已内置）

1.3 中断方式选择速查

BMI270 提供 5 种中断触发方式，按你的应用场景对号入座即可：

中断方式	什么时候触发	适合场景	配置写法
data_ready	每个采样周期都触发（默认 200Hz 下每 5ms 一次，触发频率很高）	持续读取数据流、姿态解算	data_ready = true
any_motion	检测到任意运动（加速度变化超过阈值）	运动唤醒、震动报警、有人移动	any_motion = true
no_motion	设备静止超过设定时长	静止监测、设备防拆、停车检测	no_motion = true
sig_motion	持续剧烈运动超过设定时长	跌倒报警、剧烈运动监测、防丢	sig_motion = true
step	检测到一步（配合 step_counter 计步）	计步器、健身追踪、步数统计	step = true + step_counter = true

选择要点： - 只需要"不停拿数据"→ 选 data_ready - 需要"检测到动作/事件"→ 在 any_motion/no_motion/sig_motion/step 里按触发条件选 - 5 种中断可同时开启，映射到 INT1/INT2 引脚各自独立，互不干扰 - 触发后主任务用 get_int_status() 查询具体是哪个事件触发（读后自动清除）

⚠️ data_ready 触发频率很高，请注意： - 默认采样率 200Hz，data_ready 每 5ms 触发一次（若将 acc_odr/gyro_odr 调低到 100Hz 则为每 10ms 一次） - 若在中断回调里做 get_int_status() 或读数据，需评估是否跟得上触发频率；高频场景建议降低采样率（如设 acc_odr = 50）或不追求每周期都处理（丢弃部分触发） - 若仅需"检测到事件"而非连续数据流，优先选 any_motion/no_motion/sig_motion/step 等事件型中断，避免被 data_ready 高频中断淹没

中断后如何获取结果（两种回调方式）：

方式	用法	适合场景
topic 消息（推荐）	配置 topic = "消息名"，中断时回调自动发布消息，主任务 sys.waitUntil("消息名") 等待后读数据	绝大多数场景，尤其是需要读取传感器数据或做多步处理
cb 回调	配置 cb = 函数名，中断时回调被调用（无参数），在回调里只做标记/计数，主任务另行读取	只需知道"中断发生了"、不需要立即读数据的轻量场景

为什么推荐 topic：中断回调运行在中断上下文，不能在里面读传感器（会打乱时序），而 sys.waitUntil + 主任务读数据是更自然的写法。两种方式二选一，同时配置时 topic 优先生效。

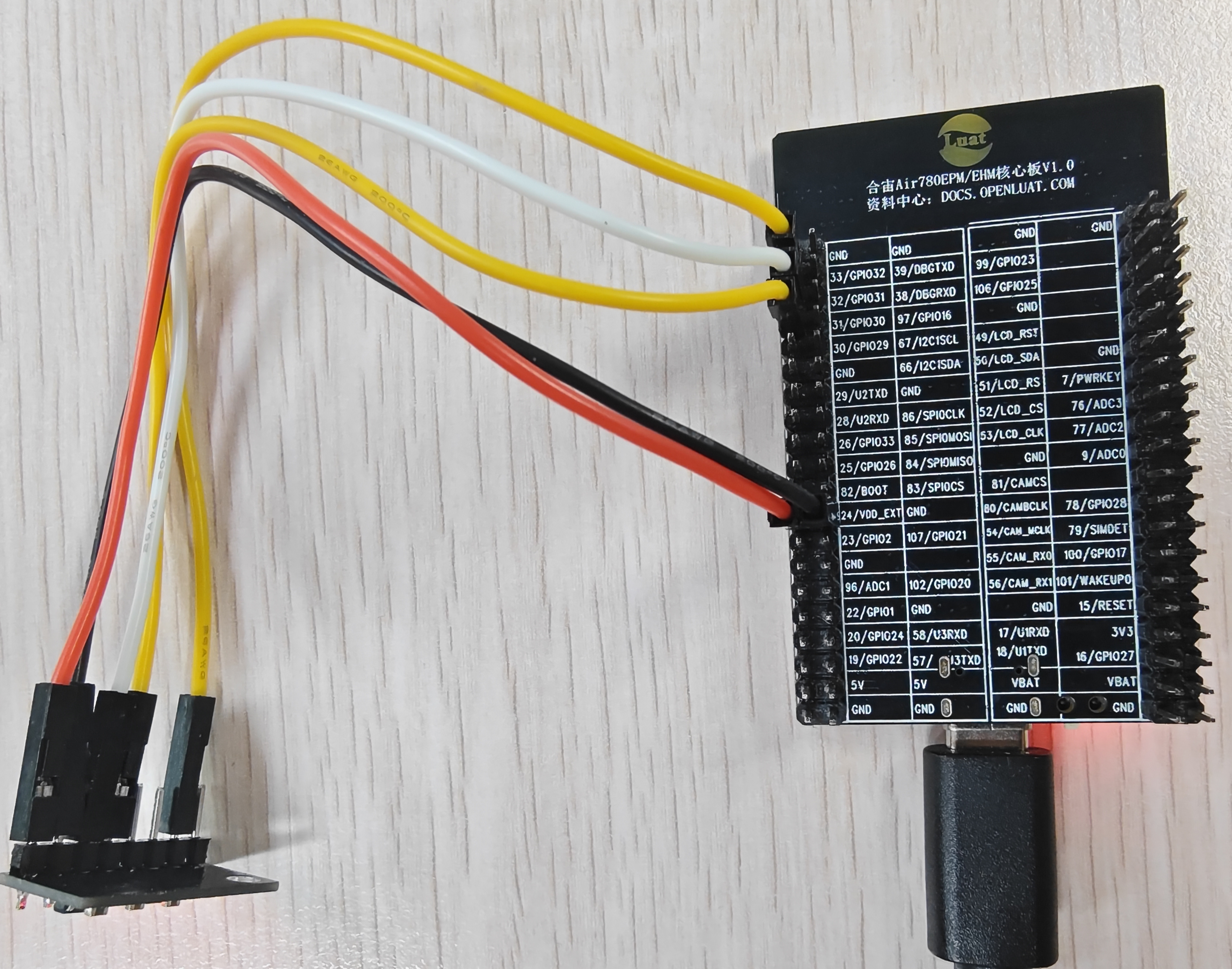

1.4 硬件连接

BMI270 支持 I2C 与 SPI 两种接法，按需选择其中一种。

I2C 接线表（推荐，接线最省）

BMI270 模块	Air780EXX 系列 / Air8101 核心板
VCC	VDD_EXT（3.3V）
GND	GND
SCL	I2Cx_SCL（如 GPIO31）
SDA	I2Cx_SDA（如 GPIO30）
SDO	GND（地址 0x68）或 VCC（地址 0x69）

BMI270 模块                Air780EXX 系列核心板
┌──────────┐              ┌──────────────────┐
│ VCC      ├─────────────┤ VDD_EXT (3.3V)    │
│ GND      ├─────────────┤ GND               │
│ SCL      ├─────────────┤ GPIO31 (I2Cx_SCL) │
│ SDA      ├─────────────┤ GPIO30 (I2Cx_SDA) │
│ SDO      ├───GND───┐   │                   │
│ INT1     ├─────────┼───┤ GPIO（可选，中断用）│
└──────────┘         │   └──────────────────┘
                     └─ 接 GND：地址 0x68 / 接 VCC：地址 0x69

SPI 接线表（高速场景）

BMI270 模块	Air780E 系列 / Air8101 核心板
VCC	VDD_EXT（3.3V）
GND	GND
CS	GPIO（片选，可任意 GPIO）
SCK	SPIx_SCK
SDI	SPIx_MOSI
SDO	SPIx_MISO

1.5 加载方式

-- 扩展库需要 require 加载后才能调用
local exs_bmi270 = require "exs_bmi270"

---

二、核心示例

核心示例是使用本库文件提供的核心 API，开发的基础业务逻辑的演示代码，帮助开发者快速理解如何使用本库。

更加完整和详细的 demo，请参考 LuatOS 仓库 中各个产品目录下的 demo/sensor/bmi270

2.1 按使用接口划分

2.1.1 软件 I2C 模式读取数据

使用 GPIO 模拟 I2C 时序，任意 GPIO 均可，接线灵活，适合大多数场景。

local exs_bmi270 = require "exs_bmi270"

-- 初始化函数：软件 I2C 模式，SCL=GPIO31，SDA=GPIO30
local function init_func()
    local result = exs_bmi270.setup("I2C", {scl = 31, sda = 30})
    if not result then
        log.error("demo", "BMI270 初始化失败，请检查接线")
        return false
    end
    log.info("demo", "BMI270 初始化成功，版本:", exs_bmi270.version())
    return true
end

-- 读取并打印加速度、角速度、温度
local function read_data_func()
    local acc = exs_bmi270.get_accel()
    local gyro = exs_bmi270.get_gyro()
    local temp = exs_bmi270.get_temp()
    if not acc or not gyro or not temp then
        log.error("demo", "读取数据失败")
        return
    end
    log.info("demo", string.format("acc:(%.3f,%.3f,%.3f)g gyro:(%.1f,%.1f,%.1f)°/s temp:%.1f°C",
        acc.x, acc.y, acc.z, gyro.x, gyro.y, gyro.z, temp))
end

-- 主任务：初始化后每 500ms 读取一次
local function demo_task_func()
    sys.wait(100)  -- 等待系统启动稳定，100ms
    if not init_func() then return end
    while true do
        read_data_func()
        sys.wait(500)  -- 每 500ms 读取一次
    end
end

sys.taskInit(demo_task_func)

2.1.2 硬件 I2C 模式

使用芯片内置 I2C 外设，占用更少 CPU，适合对实时性要求高的场景。

local exs_bmi270 = require "exs_bmi270"

-- 初始化函数：硬件 I2C 模式，使用 I2C0 总线，设备地址 0x68
local function init_func()
    local result = exs_bmi270.setup("I2C", {i2c_id = 0, addr = 0x68})
    if not result then
        log.error("demo", "BMI270 初始化失败，请检查接线")
        return false
    end
    log.info("demo", "BMI270 初始化成功")
    return true
end

-- 主任务
local function demo_task_func()
    sys.wait(100)  -- 等待系统启动稳定，100ms
    if not init_func() then return end
    while true do
        local data = exs_bmi270.get_data()
        if data then
            log.info("demo", string.format("acc:(%.3f,%.3f,%.3f)g gyro:(%.1f,%.1f,%.1f)°/s temp:%.1f°C",
                data.x, data.y, data.z, data.gx, data.gy, data.gz, data.temp))
        end
        sys.wait(500)  -- 每 500ms 读取一次
    end
end

sys.taskInit(demo_task_func)

2.1.3 SPI 模式

使用 SPI 外设通信，速率最高可达 1 MHz 以上，适合高速采样场景。

local exs_bmi270 = require "exs_bmi270"

-- 初始化函数：SPI 模式，SPI0 总线，片选 GPIO12
local function init_func()
    local result = exs_bmi270.setup("SPI", {spi_id = 0, cs = 12, speed = 1000000})
    if not result then
        log.error("demo", "BMI270 初始化失败，请检查接线")
        return false
    end
    log.info("demo", "BMI270 初始化成功")
    return true
end

-- 主任务
local function demo_task_func()
    sys.wait(100)  -- 等待系统启动稳定，100ms
    if not init_func() then return end
    while true do
        local acc = exs_bmi270.get_accel()
        if acc then
            log.info("demo", string.format("acc:(%.3f,%.3f,%.3f)g", acc.x, acc.y, acc.z))
        end
        sys.wait(100)  -- 每 100ms 读取一次
    end
end

sys.taskInit(demo_task_func)

2.2 按使用场景划分

2.2.1 姿态角测量（Mahony 互补滤波）

适用场景：自平衡小车、云台稳定器、体感遥控器等需要输出平滑姿态角的场景。

local exs_bmi270 = require "exs_bmi270"

-- 初始化函数：软件 I2C 模式，使用默认量程（acc ±4g / gyro ±500°/s，200Hz）
local function init_func()
    local result = exs_bmi270.setup("I2C", {scl = 31, sda = 30})
    if not result then
        log.error("demo", "BMI270 初始化失败")
        return false
    end
    log.info("demo", "BMI270 初始化成功")
    return true
end

-- 姿态任务：固定 20ms 间隔调用 get_attitude 保持积分连续
local function attitude_task_func()
    sys.wait(100)  -- 等待系统启动稳定，100ms
    if not init_func() then return end
    while true do
        local roll, pitch, yaw = exs_bmi270.get_attitude()
        if roll then
            log.info("demo", string.format("roll:%.1f pitch:%.1f yaw:%.1f", roll, pitch, yaw))
        end
        sys.wait(20)  -- 20ms 调用一次（50Hz），间隔过大会影响姿态平滑度
    end
end

sys.taskInit(attitude_task_func)

2.2.2 运动检测（加速度合矢量监测）

适用场景：跌倒检测、设备振动检测、静止/运动状态识别等。

local exs_bmi270 = require "exs_bmi270"

-- 初始化函数：软件 I2C 模式，加速度量程 ±16g（运动幅度大时防止溢出）
local function init_func()
    local result = exs_bmi270.setup("I2C", {scl = 31, sda = 30, acc_range = "16g"})
    if not result then
        log.error("demo", "BMI270 初始化失败")
        return false
    end
    log.info("demo", "BMI270 初始化成功")
    return true
end

-- 运动检测任务：计算三轴合加速度，超过阈值判定为运动
local function motion_task_func()
    sys.wait(100)  -- 等待系统启动稳定，100ms
    if not init_func() then return end
    while true do
        local acc = exs_bmi270.get_accel()
        if acc then
            local mag = math.sqrt(acc.x * acc.x + acc.y * acc.y + acc.z * acc.z)
            if mag > 1.5 then
                log.info("demo", string.format("检测到运动，合加速度=%.2fg", mag))
            end
        end
        sys.wait(200)  -- 每 200ms 检测一次
    end
end

sys.taskInit(motion_task_func)

2.2.3 中断方式读取数据（data_ready）

适用场景：需要及时响应新数据、避免高频轮询占用 CPU 的场景。推荐使用 topic 模式：中断回调只发布消息，主任务 sys.waitUntil 收到消息后再读取数据，回调内不做任何 I2C 操作。

⚠️ 注意触发频率：默认采样率 200Hz，data_ready 每 5ms 触发一次，频率很高。若你的应用不需要这么高的数据速率，建议在 setup() 里把 acc_odr/gyro_odr 调低（如 50Hz 时每 20ms 一次），否则主任务可能被中断消息频繁唤醒。

local exs_bmi270 = require "exs_bmi270"

-- 初始化函数：软件 I2C 模式 + INT1 注册 data_ready 中断
-- int_gpio 是 BMI270 的 INT1 引脚所接的 GPIO 编号
local function init_func()
    local result = exs_bmi270.setup("I2C", {
        scl = 31, sda = 30,
        int1 = {
            int_gpio = 12,          -- BMI270 INT1 引脚接的 GPIO
            data_ready = true,      -- 开启数据就绪中断
            topic = "BMI270_DRDY",  -- 中断回调发布该消息，主任务等待
        },
    })
    if not result then
        log.error("demo", "BMI270 初始化失败")
        return false
    end
    log.info("demo", "BMI270 初始化成功")
    return true
end

-- 主任务：等待中断消息后读取数据
local function int_task_func()
    sys.wait(100)  -- 等待系统启动稳定，100ms
    if not init_func() then return end
    while true do
        sys.waitUntil("BMI270_DRDY", 1000)  -- 等待数据就绪中断消息，超时 1000ms
        local data = exs_bmi270.get_data()  -- 中断发生后读取数据（读后自动清除中断标志）
        if data then
            log.info("demo", string.format("acc:(%.3f,%.3f,%.3f)g", data.x, data.y, data.z))
        end
    end
end

sys.taskInit(int_task_func)

2.2.4 中断方式读取特征事件（any_motion）

适用场景：运动唤醒、震动报警等需要检测"发生了运动"的场合。特征中断开箱即用，setup() 时配置 int1 的 any_motion = true 即可自动使能特征并映射到 INT 引脚，无需额外操作。本例还演示了自定义阈值（灵敏度）与持续时间。

local exs_bmi270 = require "exs_bmi270"

-- 初始化函数：软件 I2C 模式 + INT1 注册 any_motion 中断
local function init_func()
    local result = exs_bmi270.setup("I2C", {
        scl = 31, sda = 30,
        int1 = {
            int_gpio = 12,                    -- BMI270 INT1 引脚接的 GPIO
            any_motion = true,                -- 开启任意运动检测中断
            any_motion_thresh_mg = 100,       -- 自定义阈值 100mg（默认 83mg，越小越灵敏）
            any_motion_duration_ms = 100,     -- 自定义持续时间 100ms（默认 100ms）
            topic = "BMI270_MOTION",
        },
    })
    if not result then
        log.error("demo", "BMI270 初始化失败")
        return false
    end
    log.info("demo", "BMI270 初始化成功")
    return true
end

-- 主任务：等待中断消息后读取中断状态
local function motion_int_task_func()
    sys.wait(100)  -- 等待系统启动稳定，100ms
    if not init_func() then return end
    while true do
        sys.waitUntil("BMI270_MOTION", 5000)  -- 等待运动中断消息，超时 5000ms
        local events = exs_bmi270.get_int_status()  -- 读取中断状态（读后清除）
        if events and #events > 0 then
            log.info("demo", "检测到事件:", table.concat(events, ","))
        end
    end
end

sys.taskInit(motion_int_task_func)

2.2.5 计步器（step 步进中断 + 步数统计）

适用场景：计步器、健身追踪、步数统计。开启 step 中断 + step_counter 计数，检测到步伐时触发中断，主任务读取累计步数。

local exs_bmi270 = require "exs_bmi270"

-- 初始化函数：软件 I2C 模式 + INT1 注册步进中断与步数计数
local function init_func()
    local result = exs_bmi270.setup("I2C", {
        scl = 31, sda = 30,
        int1 = {
            int_gpio = 12,               -- BMI270 INT1 引脚接的 GPIO
            step = true,                 -- 开启步进检测中断（每检测到一步触发一次）
            step_counter = true,         -- 同时使能步数计数，可用 get_step_count() 读取
            step_watermark_steps = 20,   -- 每累计 20 步刷新一次步数读数（默认值，可按需调）
            topic = "BMI270_STEP",
        },
    })
    if not result then
        log.error("demo", "BMI270 初始化失败")
        return false
    end
    log.info("demo", "BMI270 初始化成功")
    return true
end

-- 主任务：等待步进中断，读取累计步数
local function step_task_func()
    sys.wait(100)  -- 等待系统启动稳定，100ms
    if not init_func() then return end
    -- 开始计步前清零，本次从 0 累计
    exs_bmi270.reset_step_count()
    while true do
        sys.waitUntil("BMI270_STEP", 5000)  -- 等待步进中断消息，超时 5000ms
        local steps = exs_bmi270.get_step_count()  -- 读取累计步数（步数每 20 步刷新一次）
        if steps then
            log.info("demo", "累计步数:", steps)
        end
    end
end

sys.taskInit(step_task_func)

2.2.6 静止检测（no_motion）

适用场景：设备防拆、停车检测、长时间静止告警。开启 no_motion 中断，设备静止超过设定时长后触发，可搭配 no_motion_duration_ms 调整判定时长。

local exs_bmi270 = require "exs_bmi270"

-- 初始化函数：软件 I2C 模式 + INT1 注册静止检测中断
local function init_func()
    local result = exs_bmi270.setup("I2C", {
        scl = 31, sda = 30,
        int1 = {
            int_gpio = 12,                -- BMI270 INT1 引脚接的 GPIO
            no_motion = true,             -- 开启静止检测中断
            no_motion_duration_ms = 1000, -- 静止 1 秒判定为无运动（默认 100ms，用于防拆建议调大）
            no_motion_thresh_mg = 70,     -- 阈值 70mg，低于此值视为静止
            topic = "BMI270_NOMOTION",
        },
    })
    if not result then
        log.error("demo", "BMI270 初始化失败")
        return false
    end
    log.info("demo", "BMI270 初始化成功")
    return true
end

-- 主任务：等待静止中断
local function nomotion_task_func()
    sys.wait(100)  -- 等待系统启动稳定，100ms
    if not init_func() then return end
    while true do
        sys.waitUntil("BMI270_NOMOTION", 60000)  -- 等待静止中断消息，超时 60 秒
        log.info("demo", "检测到设备已静止")
    end
end

sys.taskInit(nomotion_task_func)

---

三、常量解释

扩展库常量，顾名思义是由 exs_bmi270 扩展库中定义的、不可重新赋值或修改的固定值，在脚本代码中不需要声明，可直接调用，本扩展库没有常量。

---

四、函数详解

4.1 初始化

4.1.1 exs_bmi270.setup(model, config)

功能

初始化 BMI270 六轴惯性传感器。支持 I2C 与 SPI 两种通信接口，初始化时自动完成芯片 ID 校验、微程序加载（8192 字节）、量程与采样率配置。初始化成功后即可读取数据。

⚠️ 协程限制：必须在 sys.taskInit 创建的协程中调用 原因：初始化流程内部含延时等待（软复位等待 50ms、微程序加载等待 100ms、配置生效等待 50ms），需要 sys.wait 让步 最长等待：单次初始化约 250ms（含最多 3 次重试）

参数

model

参数含义：通信接口模式
数据类型：string
取值范围："I2C"（I2C 总线通信，接线 2 根，推荐大多数场景）/"SPI"（SPI 总线通信，接线 4 根，适合高速采样场景）
是否必选：是
参数示例："I2C"

config

参数含义：配置参数表
数据类型：table
取值范围：
{
    参数含义：软件 I2C 的 SCL 引脚（传 scl+sda 时自动使用软件 I2C，任意 GPIO 均可）
    数据类型：number
    取值范围：根据芯片 GPIO 引脚定义，如 31
    是否必选：否
    注意事项：与 config.sda 需同时传入；传了 scl/sda 时 config.i2c_id 会被忽略（若同时传了 i2c_id 则使用硬件 I2C 的对应 id）
    参数示例：31
    config.scl ,

    参数含义：软件 I2C 的 SDA 引脚（与 config.scl 配合使用）
    数据类型：number
    取值范围：根据芯片 GPIO 引脚定义，如 30
    是否必选：否
    注意事项：与 config.scl 需同时传入
    参数示例：30
    config.sda ,

    参数含义：硬件 I2C 总线 ID（单独传 i2c_id 时使用硬件 I2C 外设）
    数据类型：number
    取值范围：0 ~ 1，具体取决于芯片支持的 I2C 外设数量
    是否必选：否
    注意事项：仅传 i2c_id 时不具备总线自动恢复能力；建议同时传 scl/sda 以获得 I2C 卡死自动恢复能力
    参数示例：0
    config.i2c_id ,

    参数含义：I2C 设备地址（SDO 引脚决定）
    数据类型：number
    取值范围：0x68（SDO 接 GND）/ 0x69（SDO 接 VCC）
    是否必选：否
    注意事项：默认 0x68；常见 BMI270 模块 SDO 默认接地，若读取不到数据可尝试 0x69
    参数示例：0x68
    config.addr ,

    参数含义：SPI 总线 ID（SPI 模式必填）
    数据类型：number
    取值范围：0 ~ 1，具体取决于芯片支持的 SPI 外设数量
    是否必选：否
    注意事项：仅 SPI 模式使用
    参数示例：0
    config.spi_id ,

    参数含义：SPI 片选引脚
    数据类型：number
    取值范围：根据芯片 GPIO 引脚定义
    是否必选：否
    注意事项：仅 SPI 模式使用，可接任意空闲 GPIO
    参数示例：12
    config.cs ,

    参数含义：SPI 通信速率
    数据类型：number
    取值范围：100000 ~ 10000000，单位 Hz
    是否必选：否
    注意事项：默认 1000000（1 MHz）；连线较长或环境干扰大时建议降低速率
    参数示例：1000000
    config.speed ,

    参数含义：加速度计量程
    数据类型：string
    取值范围："2g"（±2g，分辨率最高 16384 LSB/g，适合小幅振动/倾角测量）/"4g"（±4g，默认，分辨率 8192 LSB/g，适合日常运动）/"8g"（±8g，分辨率 4096 LSB/g，适合较大冲击）/ "16g"（±16g，分辨率 2048 LSB/g，适合剧烈运动/跌倒检测）
    是否必选：否
    注意事项：量程越大可测量的加速度上限越高，但分辨率越低；不确认时建议使用默认值 "4g"
    参数示例："4g"
    config.acc_range ,

    参数含义：陀螺仪量程
    数据类型：string
    取值范围："125"（±125 °/s，分辨率最高 262.4 LSB/(°/s)，适合缓慢转动）/ "250"（±250 °/s）/ "500"（±500 °/s，默认，适合日常姿态测量）/ "1000"（±1000 °/s）/ "2000"（±2000 °/s，分辨率最低，适合快速旋转）
    是否必选：否
    注意事项：量程越大可测量的角速度上限越高，但分辨率越低；不确认时建议使用默认值 "500"
    参数示例："500"
    config.gyro_range ,

    参数含义：加速度采样率
    数据类型：number
    取值范围：25 / 50 / 100 / 200（默认）/ 400 / 800 / 1600，单位 Hz
    是否必选：否
    注意事项：采样率越高数据越实时但功耗越高；小于所选值会向下取最近的档位；姿态解算建议 100~200 Hz
    参数示例：200
    config.acc_odr ,

    参数含义：陀螺仪采样率
    数据类型：number
    取值范围：25 / 50 / 100 / 200（默认）/ 400 / 800 / 1600 / 3200，单位 Hz
    是否必选：否
    注意事项：采样率越高数据越实时但功耗越高；小于所选值会向下取最近的档位；姿态解算建议 100~200 Hz
    参数示例：200
    config.gyro_odr ,

    参数含义：INT1 中断配置表
    数据类型：table
    是否必选：否
    取值范围：包含以下参数：

    {
        参数含义：BMI270 INT1 引脚所接的 GPIO 编号
        数据类型：number
        取值范围：有效的 GPIO 编号
        是否必选：是
        参数示例：12
        int1.int_gpio ,

        参数含义：数据就绪中断，每次新数据准备好时触发，触发频率很高，默认200Hz 每 5ms 一次
        数据类型：boolean
        取值范围：true 或 false（不传入则不开启）
        是否必选：否
        注意事项：默认采样率 200Hz 时每 5ms 触发一次，若不需要这么高的频率，可通过 setup 的 acc_odr/gyro_odr 调低采样率（如 50Hz 时每 20ms 一次）
        参数示例：true
        int1.data_ready ,

        参数含义：任意运动检测中断，检测到任意运动时触发
        数据类型：boolean
        取值范围：true 或 false（不传入则不开启）
        是否必选：否
        注意事项：开箱即用，本库自动使能特征并映射到 INT 引脚
        参数示例：true
        int1.any_motion ,

        参数含义：任意运动检测阈值（灵敏度）
        数据类型：number
        取值范围：0 ~ 1000，单位 mg（毫g），分辨率约 0.488 mg
        是否必选：否
        注意事项：仅当 int1.any_motion 开启时生效；默认 83 mg（约 0.083g）。场景建议：室内轻微走动/放置桌面检测建议 50~100 mg；明显晃动/拍打建议 150~300 mg；剧烈运动（跑步、车载）建议 300 mg 以上，避免误触发
        参数示例：100
        int1.any_motion_thresh_mg ,

        参数含义：任意运动检测持续时间（判定为运动需连续超过阈值多久）
        数据类型：number
        取值范围：0 ~ 163000，单位 ms，分辨率 20 ms
        是否必选：否
        注意事项：仅当 int1.any_motion 开启时生效；默认 100 ms。场景建议：只需捕捉瞬时动作（如敲击、短促移动）用默认 100 ms 即可；需过滤短暂抖动的场景（如放在洗衣机上）建议 500~1000 ms
        参数示例：100
        int1.any_motion_duration_ms ,

        参数含义：无运动检测中断，静止超过阈值时间后触发
        数据类型：boolean
        取值范围：true 或 false（不传入则不开启）
        是否必选：否
        注意事项：开箱即用，本库自动使能特征并映射到 INT 引脚
        参数示例：true
        int1.no_motion ,

        参数含义：无运动检测阈值
        数据类型：number
        取值范围：0 ~ 1000，单位 mg，分辨率约 0.488 mg
        是否必选：否
        注意事项：仅当 int1.no_motion 开启时生效；默认 70 mg。场景建议：桌面/地面静止检测用默认 70 mg；设备本身有微小震动（如电机旁）建议调大到 150~300 mg，避免误判为静止
        参数示例：70
        int1.no_motion_thresh_mg ,

        参数含义：无运动检测持续时间（判定为静止需连续低于阈值多久）
        数据类型：number
        取值范围：0 ~ 163000，单位 ms，分辨率 20 ms
        是否必选：否
        注意事项：仅当 int1.no_motion 开启时生效；默认 100 ms。场景建议：需要快速识别静止（如拿起来又放下）用默认 100 ms；设备防拆/停车检测建议 3000~10000 ms，避免被短暂触碰误触发
        参数示例：100
        int1.no_motion_duration_ms ,

        参数含义：显著运动检测中断，检测到剧烈/显著运动时触发
        数据类型：boolean
        取值范围：true 或 false（不传入则不开启）
        是否必选：否
        注意事项：开箱即用，本库自动使能特征并映射到 INT 引脚
        参数示例：true
        int1.sig_motion ,

        参数含义：显著运动检测时长（需持续剧烈运动多久才触发）
        数据类型：number
        取值范围：20 ~ 1310700，单位 ms，分辨率 20 ms
        是否必选：否
        注意事项：仅当 int1.sig_motion 开启时生效；默认 5000 ms（5 秒）。场景建议：跌倒/剧烈运动报警用默认 5 秒；需要更快响应可设为 2000~3000 ms，但短暂晃动也可能触发
        参数示例：3000
        int1.sig_motion_block_ms ,

        参数含义：步进检测中断，检测到步伐时触发
        数据类型：boolean
        取值范围：true 或 false（不传入则不开启）
        是否必选：否
        注意事项：默认使能 step detector（中断），配合 step_counter 可读取步数
        参数示例：true
        int1.step ,

        参数含义：步数计数器开关（配合 step 使用，读取累计步数）
        数据类型：boolean
        取值范围：true 或 false（不传入则不开启）
        是否必选：否
        注意事项：仅当 int1.step 开启时生效；开启后可用 exs_bmi270.get_step_count() 读取步数；务必同时设置 step_watermark_steps（或使用默认值），否则计步器输出被禁用、步数恒为 0
        参数示例：true
        int1.step_counter ,

        参数含义：步数更新间隔（多少步更新一次）
        数据类型：number
        取值范围：1 ~ 20460，单位 步（内部以 20 步为粒度，不足 20 步按 20 步计）
        是否必选：否
        注意事项：仅当 int1.step_counter 开启时生效；默认 20 步更新一次。含义：每累计该数量的步数，get_step_count() 读数才刷新一次。需要更频繁看到步数变化设小值（如 20），只需要定期统计设大值（如 100/1000）
        参数示例：20
        int1.step_watermark_steps ,

        参数含义：中断有效电平（BMI270 默认低有效）
        数据类型：number
        取值范围：0（低有效，FALLING 沿触发，默认）/ 1（高有效，RISING 沿触发）
        是否必选：否
        注意事项：默认 0 即可满足绝大多数应用；仅当你的外接电路要求高有效触发时才改为 1
        参数示例：0
        int1.lvl ,

        参数含义：中断消息 topic（推荐）
        数据类型：string
        取值范围：任意合法的 sys.publish 消息名
        是否必选：否
        注意事项：传入后中断回调通过 sys.publish(topic) 发消息，主任务 sys.waitUntil(topic) 等待后读数据；回调内不做任何 I2C 操作
        参数示例："BMI270_DRDY"
        int1.topic ,

        参数含义：中断回调函数（无参）
        数据类型：function
        取值范围：用户自定义的局部函数
        是否必选：否
        注意事项：回调运行在中断上下文，仅做"中断发生"通知，绝不能在其中读 I2C（会打断软件 I2C 位时序导致数据错乱）；数据读取应在主任务协程完成。与 int1.topic 二选一
        int1.cb ,
    },

    参数含义：INT2 中断配置表
    数据类型：table
    是否必选：否
    注意事项：字段与 config.int1 完全一致（int_gpio/data_ready/any_motion/no_motion/sig_motion/step/lvl/topic/cb），对应 BMI270 的 INT2 引脚
}
是否必选：是
参数示例：
    -- 软件 I2C 模式（推荐）
    exs_bmi270.setup("I2C", {scl = 31, sda = 30})

    -- 硬件 I2C 模式
    exs_bmi270.setup("I2C", {i2c_id = 0, addr = 0x68})

    -- SPI 模式
    exs_bmi270.setup("SPI", {spi_id = 0, cs = 12})

    -- 软件 I2C + INT1 数据就绪中断（topic 模式）
    exs_bmi270.setup("I2C", {scl = 31, sda = 30, int1 = {int_gpio = 12, data_ready = true, topic = "BMI270_DRDY"}})

返回值

local result = exs_bmi270.setup(model, config)

result

含义说明：初始化是否成功
数据类型：boolean
取值范围：true（成功），false（失败）
注意事项：失败原因按概率依次为接线错误、芯片未上电、芯片损坏（微程序加载失败）；失败后传感器处于未初始化状态，需修复问题后重新调用
返回示例：true

示例

-- 软件 I2C 模式初始化
local result = exs_bmi270.setup("I2C", {scl = 31, sda = 30})
if not result then return end

---

4.2 数据读取

4.2.1 exs_bmi270.get_data()

功能

一次读取加速度、角速度与温度三种数据，减少总线交互次数，适合周期轮询场景。

参数

无

返回值

local data = exs_bmi270.get_data()

data

含义说明：传感器组合测量数据；未初始化或读取失败时返回 nil
数据类型：table 或 nil
取值范围：
    data.x/y/z  - 三轴加速度，单位 g，范围受量程限制（默认 ±4g）
    data.gx/gy/gz - 三轴角速度，单位 °/s，范围受量程限制（默认 ±500 °/s）
    data.temp   - 芯片温度，单位 °C，范围 -40.0~+85.0，精确度 ±2.0 °C
注意事项：加速度/角速度数据有效位取决于所选量程；温度数据随芯片发热会高于环境温度，属正常现象
返回示例：{x = 0.012, y = -0.005, z = 0.998, gx = 0.5, gy = -0.3, gz = 0.1, temp = 32.6}

示例

-- 读取组合数据
local data = exs_bmi270.get_data()
if data then
    log.info("exs_bmi270", string.format("acc:(%.3f,%.3f,%.3f)g temp:%.1f°C",
        data.x, data.y, data.z, data.temp))
end

---

4.2.2 exs_bmi270.get_raw()

功能

读取传感器原始 ADC 值（未换算物理量），供高级用户实现自定义滤波或标定算法。

参数

无

返回值

local raw = exs_bmi270.get_raw()

raw

含义说明：原始 ADC 测量值；未初始化或读取失败时返回 nil
数据类型：table 或 nil
取值范围：
    raw.ax/ay/az - 三轴加速度原始值，16 位有符号整数，范围 -32768 ~ 32767
    raw.gx/gy/gz - 三轴陀螺仪原始值，16 位有符号整数，范围 -32768 ~ 32767
    raw.temp     - 温度原始值，16 位有符号整数，换算温度需乘 512 并加 23.0（℃）
注意事项：原始值未经量程换算，直接对比需保证两次读取时量程一致
返回示例：{ax = 125, ay = -32, az = 16000, gx = 12, gy = -8, gz = 3, temp = 49}

示例

-- 读取原始数据
local raw = exs_bmi270.get_raw()
if raw then
    log.info("exs_bmi270", string.format("raw ax=%d ay=%d az=%d", raw.ax, raw.ay, raw.az))
end

---

4.2.3 exs_bmi270.get_accel()

功能

读取三轴加速度。水平静止放置时 Z 轴为 +1.0g，X/Y 轴为 0g。

参数

无

返回值

local acc = exs_bmi270.get_accel()

acc

含义说明：三轴加速度数据；未初始化或读取失败时返回 nil
数据类型：table 或 nil
取值范围：
    acc.x/y/z - 三轴加速度，单位 g，范围受量程限制（默认 ±4g，分辨率 1/8192 g）
注意事项：设备运动时读数受自身运动加速度影响，静止时读数等于重力分量
返回示例：{x = 0.012, y = -0.005, z = 0.998}

示例

-- 读取三轴加速度
local acc = exs_bmi270.get_accel()
if acc then
    log.info("exs_bmi270", string.format("acc:(%.3f,%.3f,%.3f)g", acc.x, acc.y, acc.z))
end

---

4.2.4 exs_bmi270.get_gyro()

功能

读取三轴角速度。静止时三轴读数接近 0 °/s，转动时为正/负角速度。

参数

无

返回值

local gyro = exs_bmi270.get_gyro()

gyro

含义说明：三轴角速度数据；未初始化或读取失败时返回 nil
数据类型：table 或 nil
取值范围：
    gyro.x/y/z - 三轴角速度，单位 °/s，范围受量程限制（默认 ±500 °/s，分辨率 1/65.6 °/s）
注意事项：角速度积分为角度，长时间积分会累积漂移；静止时读数在 0 附近小幅波动属正常现象
返回示例：{x = 0.5, y = -0.3, z = 0.1}

示例

-- 读取三轴角速度
local gyro = exs_bmi270.get_gyro()
if gyro then
    log.info("exs_bmi270", string.format("gyro:(%.1f,%.1f,%.1f)°/s", gyro.x, gyro.y, gyro.z))
end

---

4.2.5 exs_bmi270.get_temp()

功能

读取芯片内部温度。适用于环境温度粗略监测或传感器发热判断。

参数

无

返回值

local temp = exs_bmi270.get_temp()

temp

含义说明：芯片温度；未初始化或读取失败时返回 nil
数据类型：number 或 nil
取值范围：-40.0 ~ +85.0，单位 °C，精确度 ±2.0 °C
注意事项：长时间工作后芯片自发热会导致读数高于环境温度，偏差可达 5~10 °C；需要精确环境温度请使用专用温度传感器
返回示例：32.6

示例

-- 读取芯片温度
local temp = exs_bmi270.get_temp()
if temp then
    log.info("exs_bmi270", string.format("temp:%.1f°C", temp))
end

---

4.2.6 exs_bmi270.get_attitude()

功能

Mahony 互补滤波姿态解算，融合陀螺仪积分（动态响应快）与加速度计修正（长期稳定），输出平滑姿态角。yaw 角做连续叠加展开，可累计多圈（无 ±180° 跳变）。

参数

无

返回值

local roll, pitch, yaw = exs_bmi270.get_attitude()

roll

含义说明：横滚角，绕 X 轴旋转，右倾为正
数据类型：number
取值范围：-180.0 ~ +180.0，单位 °
返回示例：12.5

pitch

含义说明：俯仰角，绕 Y 轴旋转，前倾为正
数据类型：number
取值范围：-90.0 ~ +90.0，单位 °
注意事项：接近 ±90° 时姿态估计会变敏感（欧拉角万向锁），请结合应用场景设计倾角限幅
返回示例：-3.2

yaw

含义说明：偏航角，绕 Z 轴旋转，连续叠加值（可超过 ±180°，无跳变）
数据类型：number
取值范围：无上限（多圈累计），单位 °
注意事项：无磁力计辅助，yaw 会随时间缓慢漂移；需要绝对航向请外接磁力计（本库不提供融合接口）
返回示例：45.8

示例

-- 在固定间隔循环中调用，保持陀螺积分连续
while true do
    local roll, pitch, yaw = exs_bmi270.get_attitude()
    if roll then
        log.info("exs_bmi270", string.format("roll:%.1f pitch:%.1f yaw:%.1f", roll, pitch, yaw))
    end
    sys.wait(20)  -- 20ms 调用一次（50Hz），间隔过大会影响姿态平滑度
end

---

4.3 参数配置

4.3.1 exs_bmi270.set_acc_range(range)

功能

运行时切换加速度量程。适合同一设备在不同工况下需要不同测量范围的应用。

参数

range

参数含义：加速度量程
数据类型：string
取值范围："2g"（±2g，分辨率最高，适合小幅振动/倾角测量）/"4g"（±4g，分辨率 8192 LSB/g，适合日常运动）/"8g"（±8g，适合较大冲击）/"16g"（±16g，适合剧烈运动/跌倒检测）
是否必选：是
注意事项：量程越大可测上限越高但分辨率越低；切换后 get_accel()/get_data() 自动按新量程换算
参数示例："8g"

返回值

local result = exs_bmi270.set_acc_range(range)

result

含义说明：切换是否成功
数据类型：boolean
取值范围：true（成功），false（失败）
返回示例：true

示例

-- 切换到 ±8g 量程
local result = exs_bmi270.set_acc_range("8g")
if result then
    log.info("exs_bmi270", "加速度量程已切换为 ±8g")
end

---

4.3.2 exs_bmi270.set_gyro_range(range)

功能

运行时切换陀螺仪量程。适合同一设备在不同旋转速度工况下需要不同测量范围的应用。

参数

range

参数含义：陀螺仪量程
数据类型：string
取值范围："125"（±125 °/s，分辨率最高，适合缓慢转动）/"250"（±250 °/s）/"500"（±500 °/s，适合日常姿态测量）/"1000"（±1000 °/s）/"2000"（±2000 °/s，分辨率最低，适合快速旋转）
是否必选：是
注意事项：量程越大可测上限越高但分辨率越低；切换后 get_gyro()/get_data()/get_attitude() 自动按新量程换算
参数示例："1000"

返回值

local result = exs_bmi270.set_gyro_range(range)

result

含义说明：切换是否成功
数据类型：boolean
取值范围：true（成功），false（失败）
返回示例：true

示例

-- 切换到 ±1000 °/s 量程
local result = exs_bmi270.set_gyro_range("1000")
if result then
    log.info("exs_bmi270", "陀螺仪量程已切换为 ±1000°/s")
end

---

4.3.3 exs_bmi270.calibrate_gyro(samples)

功能

陀螺零偏标定。设备静止放置时采样陀螺仪原始值并取平均，得到三轴零偏并缓存，后续 get_attitude() 姿态积分前自动扣除，可显著减小静止漂移。适合开机后固定设备做一次标定。

⚠️ 使用前提：设备必须静止放置，采样期间不要触碰或移动设备。

参数

samples

参数含义：采样次数
数据类型：number
取值范围：任意正整数，默认 50
是否必选：否
注意事项：次数越多零偏越准但耗时越长（每次采样含一次完整数据读取，50 次约耗时 100ms 以内）；不传使用默认值 50
参数示例：100

返回值

local bias = exs_bmi270.calibrate_gyro(samples)

bias

含义说明：三轴零偏；未初始化或采样失败时返回 nil
数据类型：table 或 nil
取值范围：
    bias.x/y/z - 三轴零偏，单位 °/s
返回示例：{x = 0.02, y = -0.01, z = 0.03}

示例

-- 静止放置时标定陀螺零偏
local bias = exs_bmi270.calibrate_gyro(50)
if bias then
    log.info("exs_bmi270", string.format("零偏:(%.3f,%.3f,%.3f)°/s", bias.x, bias.y, bias.z))
end

---

4.4 中断控制

4.4.1 exs_bmi270.int_config(int, cfg)

功能

在 setup() 之后动态配置中断事件，作用与 setup() 的 config.int1/config.int2 相同，适合运行时需要切换中断场景（如不同工况使用不同中断）的情况。

参数

int

参数含义：中断引脚名称
数据类型：string
取值范围："int1"（BMI270 INT1 引脚）/"int2"（BMI270 INT2 引脚）
是否必选：是
参数示例："int1"

cfg

参数含义：事件配置表，字段与 setup 的 config.int1/int2 完全一致
数据类型：table
取值范围：包含以下参数：

{
    参数含义：BMI270 中断引脚所接的 GPIO 编号
    数据类型：number
    取值范围：有效的 GPIO 编号
    是否必选：是
    参数示例：12
    cfg.int_gpio ,

    参数含义：中断有效电平
    数据类型：number
    取值范围：0（低有效，FALLING 沿，默认）/ 1（高有效，RISING 沿）
    是否必选：否
    注意事项：不传默认 0（低有效）
    参数示例：0
    cfg.lvl ,

    参数含义：数据就绪中断，每次新数据准备好时触发，触发频率很高，默认 200Hz 每 5ms 一次
    数据类型：boolean
    取值范围：true 或 false（不传入则不开启）
    是否必选：否
    注意事项：默认 200Hz 时每 5ms 触发一次，可用 setup 的 acc_odr/gyro_odr 调低采样率降低触发频率
    参数示例：true
    cfg.data_ready ,

    参数含义：任意运动检测中断
    数据类型：boolean
    取值范围：true 或 false（不传入则不开启）
    是否必选：否
    注意事项：开箱即用，本库自动使能特征并映射到 INT 引脚
    参数示例：true
    cfg.any_motion ,

    参数含义：任意运动检测阈值（灵敏度）
    数据类型：number
    取值范围：0 ~ 1000，单位 mg，分辨率约 0.488 mg
    是否必选：否
    注意事项：仅当 cfg.any_motion 开启时生效；默认 83 mg；场景建议值与 setup 的 int1.any_motion_thresh_mg 相同
    参数示例：100
    cfg.any_motion_thresh_mg ,

    参数含义：任意运动检测持续时间
    数据类型：number
    取值范围：0 ~ 163000，单位 ms，分辨率 20 ms
    是否必选：否
    注意事项：仅当 cfg.any_motion 开启时生效；默认 100 ms；场景建议值与 setup 的 int1.any_motion_duration_ms 相同
    参数示例：100
    cfg.any_motion_duration_ms ,

    参数含义：无运动检测中断
    数据类型：boolean
    取值范围：true 或 false（不传入则不开启）
    是否必选：否
    注意事项：开箱即用，本库自动使能特征并映射到 INT 引脚
    参数示例：true
    cfg.no_motion ,

    参数含义：无运动检测阈值
    数据类型：number
    取值范围：0 ~ 1000，单位 mg，分辨率约 0.488 mg
    是否必选：否
    注意事项：仅当 cfg.no_motion 开启时生效；默认 70 mg；场景建议值与 setup 的 int1.no_motion_thresh_mg 相同
    参数示例：70
    cfg.no_motion_thresh_mg ,

    参数含义：无运动检测持续时间
    数据类型：number
    取值范围：0 ~ 163000，单位 ms，分辨率 20 ms
    是否必选：否
    注意事项：仅当 cfg.no_motion 开启时生效；默认 100 ms；场景建议值与 setup 的 int1.no_motion_duration_ms 相同
    参数示例：100
    cfg.no_motion_duration_ms ,

    参数含义：显著运动检测中断
    数据类型：boolean
    取值范围：true 或 false（不传入则不开启）
    是否必选：否
    注意事项：开箱即用，本库自动使能特征并映射到 INT 引脚
    参数示例：true
    cfg.sig_motion ,

    参数含义：显著运动检测时长
    数据类型：number
    取值范围：20 ~ 1310700，单位 ms，分辨率 20 ms
    是否必选：否
    注意事项：仅当 cfg.sig_motion 开启时生效；默认 5000 ms（5 秒）；场景建议值与 setup 的 int1.sig_motion_block_ms 相同
    参数示例：3000
    cfg.sig_motion_block_ms ,

    参数含义：步进检测中断
    数据类型：boolean
    取值范围：true 或 false（不传入则不开启）
    是否必选：否
    注意事项：开箱即用，本库自动使能特征并映射到 INT 引脚
    参数示例：true
    cfg.step ,

    参数含义：步数计数器开关（配合 step 使用）
    数据类型：boolean
    取值范围：true 或 false（不传入则不开启）
    是否必选：否
    注意事项：仅当 cfg.step 开启时生效；开启后可用 exs_bmi270.get_step_count() 读取步数；务必设置 step_watermark_steps（或使用默认值），否则步数恒为 0
    参数示例：true
    cfg.step_counter ,

    参数含义：步数更新间隔（多少步更新一次）
    数据类型：number
    取值范围：1 ~ 20460，单位 步（内部以 20 步为粒度）
    是否必选：否
    注意事项：仅当 cfg.step_counter 开启时生效；默认 20 步更新一次；含义与 setup 的 int1.step_watermark_steps 相同
    参数示例：20
    cfg.step_watermark_steps ,

    参数含义：中断消息 topic（推荐）
    数据类型：string
    取值范围：任意合法的 sys.publish 消息名
    是否必选：否
    注意事项：传入后中断回调通过 sys.publish(topic) 发消息，主任务 sys.waitUntil(topic) 等待后读数据
    参数示例："BMI270_DRDY"
    cfg.topic ,

    参数含义：中断回调函数（无参）
    数据类型：function
    取值范围：用户自定义的局部函数
    是否必选：否
    注意事项：回调运行在中断上下文，仅做通知，绝不能在其中读 I2C；数据读取应在主任务协程完成。与 cfg.topic 二选一
    cfg.cb ,
}

返回值

local result = exs_bmi270.int_config(int, cfg)

result

含义说明：配置是否成功
数据类型：boolean
取值范围：true（成功），false（失败）
注意事项：未 setup() 或参数类型错误时返回 false
返回示例：true

示例

-- setup 之后动态开启 INT1 数据就绪中断（topic 模式）
local result = exs_bmi270.int_config("int1", {
    int_gpio = 12,
    data_ready = true,
    topic = "BMI270_DRDY",
})
if not result then
    log.error("exs_bmi270", "中断配置失败")
end

---

4.4.2 exs_bmi270.get_int_status()

功能

返回当前已触发的中断事件名数组，读取后自动清除中断标志。与 GPIO 中断回调配合，在主任务协程中确认具体是哪个事件触发（如 data_ready、any_motion、step）。

参数

无

返回值

local events = exs_bmi270.get_int_status()

events

含义说明：已触发的中断事件名数组；未初始化时返回 nil
数据类型：table 或 nil
取值范围：
    数据类事件："data_ready" "fifo_wm" "fifo_ffull" "error"
    特征类事件："any_motion" "no_motion" "sig_motion" "step"
注意事项：读取后自动清除中断标志（GPIO 引脚在触发条件消失后自动复位）；无中断触发时返回空表 {}
返回示例：{"data_ready"}

示例

-- 读取中断状态（读后清除）
local events = exs_bmi270.get_int_status()
if events and #events > 0 then
    log.info("exs_bmi270", "中断事件:", table.concat(events, ","))
end

---

4.4.3 exs_bmi270.get_step_count()

功能

读取步数计数器累计值（完整 32 位）。需要先通过 int1/int2 的 step = true + step_counter = true 使能步数计数器（setup() 或 int_config() 均可）。

参数

无

返回值

local count = exs_bmi270.get_step_count()

count

含义说明：累计步数；未初始化或未使能步数计数器时返回 nil
数据类型：number 或 nil
取值范围：0 ~ 4294967295（32 位无符号整数）
注意事项：
  1. 需先使能 step_counter（int1.step + int1.step_counter = true）
  2. 步数按 step_watermark_steps 的间隔更新（默认每 20 步更新一次），不是每步都变
  3. 步数寄存器为 32 位，日常使用几乎不会达到上限；若连续累积超过 4294967295 步会自然回绕
返回示例：1024

示例

-- 使能步数计数器后读取步数
local count = exs_bmi270.get_step_count()
if count then
    log.info("exs_bmi270", "累计步数:", count)
end

---

4.4.4 exs_bmi270.reset_step_count()

功能

清零步数计数器，计数重新从 0 开始。适合开始计步前清零，或按天/按次分段统计。

参数

无

返回值

local result = exs_bmi270.reset_step_count()

result

含义说明：清零是否成功
数据类型：boolean
取值范围：true（成功），false（失败）
注意事项：需先使能 step 相关功能（step 或 step_counter）；清零后步数从 0 重新累计
返回示例：true

示例

-- 开始计步前清零，然后读取
exs_bmi270.reset_step_count()
sys.wait(1000)  -- 等待 1 秒
local count = exs_bmi270.get_step_count()
if count then
    log.info("exs_bmi270", "本次计步:", count)
end

---

4.5 电源管理

4.5.1 exs_bmi270.sleep()

功能

进入休眠模式，关闭加速度计、陀螺仪和温度传感器电源，功耗最低。内部配置（量程、采样率）保留，调用 wakeup() 可快速恢复工作，无需重新 setup()。

参数

无

返回值

无

示例

-- 进入休眠模式
exs_bmi270.sleep()

---

4.5.2 exs_bmi270.wakeup()

功能

从休眠模式唤醒，重新上电使能加速度计、陀螺仪和温度传感器。唤醒后自动等待数据就绪（最多 70ms），返回即可读取有效数据。

⚠️ 协程限制：必须在 sys.taskInit 创建的协程中调用 原因：唤醒后需等待传感器上电并数据就绪（最多 70ms），需要 sys.wait 让步 最长等待：70ms

参数

无

返回值

无

示例

-- 从休眠模式唤醒
exs_bmi270.wakeup()

---

4.5.3 exs_bmi270.reset()

功能

软复位传感器并重新执行完整初始化流程（微程序重新加载、量程采样率恢复为 setup 时的配置）。适合传感器工作异常时恢复。

⚠️ 协程限制：必须在 sys.taskInit 创建的协程中调用 原因：复位后需等待微程序重新加载（100ms）与配置生效（50ms），需要 sys.wait 让步 最长等待：约 200ms

参数

无

返回值

local result = exs_bmi270.reset()

result

含义说明：复位并重新初始化是否成功
数据类型：boolean
取值范围：true（成功），false（失败）
返回示例：true

示例

-- 复位并重新初始化传感器
local result = exs_bmi270.reset()
if result then
    log.info("exs_bmi270", "传感器复位完成")
end

---

4.6 资源释放

4.6.1 exs_bmi270.close()

功能

关闭传感器并释放通信资源。传感器进入休眠，硬件 I2C 总线与 SPI 设备被释放。close() 后需重新调用 setup() 才能再次使用。

参数

无

返回值

无

示例

-- 关闭传感器并释放资源
exs_bmi270.close()

---

4.7 版本信息

4.7.1 exs_bmi270.version()

功能

获取扩展库版本号。

参数

无

返回值

local version = exs_bmi270.version()

version

含义说明：扩展库版本号
数据类型：string
取值范围：格式 yyyymmddhhmm（年/月/日/时/分）
返回示例："202608051200"

示例

-- 打印版本号
log.info("exs_bmi270", "version:", exs_bmi270.version())

---

五、版本更新说明

版本号：202608051200

1. 更新时间：2026-08-05

2. 更新内容：第一版发布，实现功能如下：

   • 支持 I2C（软件/硬件）与 SPI 两种通信接口初始化，自动完成芯片 ID 校验、微程序加载、量程/采样率配置

   • 数据读取：三轴加速度（g）、三轴角速度（°/s）、温度（°C）、原始 ADC 值、组合数据 get_data()

   • Mahony 互补滤波姿态解算 get_attitude()，输出 roll/pitch/yaw；陀螺零偏标定 calibrate_gyro()

   • 运行时量程/采样率切换 set_acc_range()/set_gyro_range()、软复位 reset()、休眠/唤醒 sleep()/wakeup()、关闭 close()

   • 中断功能：data_ready 数据就绪 + any_motion/no_motion/sig_motion/step 特征中断，支持阈值/时长/计步间隔参数可调，topic 或 cb 两种回调方式，get_int_status() 查询触发事件

   • 计步功能：get_step_count() 读取 32 位累计步数、reset_step_count() 清零、step_watermark_steps 控制刷新间隔

   • I2C 总线卡死自动恢复、软复位后中断配置自动重应用

---

六、产品支持说明

所有支持 luatos 二次开发的模块，具体可以查看选型手册。
