PIN100:GPIO17和IO_Volt_set(IO电平设置)

1、Air780E系列的老模组型号，以Air780E为例，PIN100是作为IO电平的设置管脚出现，所以有时候PIN100也被叫做 IO_Volt_set 管脚；

PIN100悬空时，Air780E的IO默认电平为1.8V；

PIN100接地时，Air780E的IO电平设置为3.3V；

(说明！PIN100接地，可以直接接GND，也可以通过10K电阻接GND，都可以，本质都是GPIO17默认输入上拉，当检测到电平变低时，修改IO电平数值)

这样做的目的是，方便大家根据外设的情况，尤其是对端MCU的IO电平情况，来灵活调整模组的IO电平，避免再使用电平转换电路才可以进行通信；

2、我们推出Air780EPM后，做了如下延续和变化；

Air780EPM的默认电平，相对Air780E的1.8V，Air780EPM改为了3.3V；

为什么？

因为我们发现大多数情况下大家使用的都是3.3V；

延续了PIN100作为IO电平更换设置的作用；

PIN100悬空时，Air780EPM的IO默认电平为3.3V；

PIN100接地时，Air780EPM的IO电平设置为1.8V；

注意！跟上一代的Air780E是相反的设置；

3、Air780EHM推出后，由于与Air780EPM除了Flash和RAM不同外，其余完全相同，所以延续了Air780EPM的做法：

PIN100悬空时，Air780EHM的IO默认电平为3.3V；

PIN100接地时，Air780EHM的IO电平设置为1.8V；

4、虽然Air780EPM/EHM保留了PIN100硬件设置IO电平的做法，但仍然可以通过函数pm.ioVOL()进行修改，当硬件设置和软件设置冲突时，以软件设置优先；

一般来说，Air780EPM/EHM的IO电平大概可以分为如下六种情况：

第一种情况

以Air780EHM为例，当PIN100:GPIO17悬空，main函数中无pm.ioVol()函数初始化IO电平；

说明：

1）PIN100:GPIO17悬空时默认为高电平，下同，不再说明；

2）如果main函数中包含pm.ioVol()，需要放在main函数运行的第一行；

此时IO电平经历了如下一个过程：

1，Air780EHM上电开机，BOOT过程中，IO电平默认为1.8V；

2，BOOT结束后底层软件开始运行，IO默认电平延续1.8V；

3，底层软件继续运行，直到运行到开始检测PIN100:GPIO17的状态为高电平，IO默认电平更改为3.3V；

4，LuatOS软件开始运行，IO默认电平延续3.3V；

第二种情况

以Air780EHM为例，当PIN100:GPIO17悬空，main函数中包含pm.ioVol(pm.IOVOL_ALL_GPIO, 3300)初始化IO电平；

1，Air780EHM上电开机，BOOT过程中，IO电平默认为1.8V；

2，BOOT结束后底层软件开始运行，IO默认电平延续1.8V；

3，底层软件继续运行，直到运行到开始检测PIN100:GPIO17的状态为高电平，IO默认电平更改为3.3V；

4，LuatOS软件开始运行，main函数中设置了pm.ioVol(pm.IOVOL_ALL_GPIO, 3300)，IO默认电平延续3.3V；

第三种情况

以Air780EHM为例，当PIN100:GPIO17悬空，main函数中包含pm.ioVol(pm.IOVOL_ALL_GPIO, 1800)初始化IO电平；

1，Air780EHM上电开机，BOOT过程中，IO电平默认为1.8V；

2，BOOT结束后底层软件开始运行，IO默认电平延续1.8V；

3，底层软件继续运行，直到运行到开始检测PIN100:GPIO17的状态为高电平，IO默认电平更改为3.3V；

4，LuatOS软件开始运行，main函数中设置了pm.ioVol(pm.IOVOL_ALL_GPIO, 1800)，IO默认电平再次更改为1.8V；

第四种情况

以Air780EHM为例，当PIN100:GPIO17下拉接地(直接接地或者通过电阻接地)，main函数中无pm.ioVol()函数初始化IO电平；

此时IO电平经历了如下一个过程：

1，Air780EHM上电开机，BOOT过程中，IO电平默认为1.8V；

2，BOOT结束后底层软件开始运行，IO默认电平延续1.8V；

3，底层软件继续运行，当运行到开始检测PIN100:GPIO17的状态为低电平，IO默认电平延续为1.8V；

4，LuatOS软件开始运行，IO默认电平延续1.8V；

第五种情况

以Air780EHM为例，当PIN100:GPIO17下拉接地(直接接地或者通过电阻接地)，main函数中包含pm.ioVol(pm.IOVOL_ALL_GPIO, 1800)初始化IO电平；

此时IO电平经历了如下一个过程：

1，Air780EHM上电开机，BOOT过程中，IO电平默认为1.8V；

2，BOOT结束后底层软件开始运行，IO默认电平延续1.8V；

3，底层软件继续运行，直到运行到开始检测PIN100:GPIO17的状态为低电平，IO默认电平延续为1.8V；

4，LuatOS软件开始运行，main函数中设置了pm.ioVol(pm.IOVOL_ALL_GPIO, 1800)，IO默认电平延续1.8V；

第六种情况

以Air780EHM为例，当PIN100:GPIO17下拉接地(直接接地或者通过电阻接地)，main函数中包含pm.ioVol(pm.IOVOL_ALL_GPIO, 3300)初始化IO电平；

此时IO电平经历了如下一个过程：

1，Air780EHM上电开机，BOOT过程中，IO电平默认为1.8V；

2，BOOT结束后底层软件开始运行，IO默认电平延续1.8V；

3，底层软件继续运行，直到运行到开始检测PIN100:GPIO17的状态为低电平，IO默认电平延续为1.8V；

4，LuatOS软件开始运行，main函数中设置了pm.ioVol(pm.IOVOL_ALL_GPIO, 3300)，IO默认电平将更改为3.3V；

以上六种情况，1-3步大概耗时350ms左右，3-4步大概耗时150ms左右；

5、再后续的Air780Exx系列，包括Air780EHV/Air780EGP/Air780EGG/Air780EGH/Air780EHN/Air780EHU，底层固件都没再保留PIN100的这一功能，而是只作为普通的GPIO17使用；

为什么？

因为这些型号本来就只支持LuatOS二次开发，如果要设置IO电平，不过是一个函数的事情，完全没有必要浪费一个GPIO来实现这个功能；

示例代码

pm.ioVol(pm.IOVOL_ALL_GPIO, 3300)    -- 所有GPIO高电平配置为3.3V
pm.ioVol(pm.IOVOL_ALL_GPIO, 1800)    -- 所有GPIO高电平配置为1.8V

6、Air780EPM和Air780EHM理论上也可以使用 pm.ioVol() 函数来实现IO电平的设置，把PIN100释放出来作为普通的GPIO17来使用；

注意！

任何时候，pm.ioVol() 的优先级高于PIN100的设置，也就是说，同时使用PIN100悬空或下拉设置的时候，其优先级低于 pm.ioVol() 的设置；

但是，需要特别注意的是！

当你将Air780EPM/Air780EHM的PIN100作为GPIO17使用时，如果其硬件电路上有下拉，但是你需要将IO电平设置为3.3V使用，你可以按照第四条中提到的"第六种情况"进行处理；

以Air780EHM为例，当PIN100:GPIO17下拉接地(直接接地或者通过电阻接地)，main函数中包含pm.ioVol(pm.IOVOL_ALL_GPIO, 3300)初始化IO电平；
此时IO电平经历了如下一个过程：

1，Air780EHM上电开机，BOOT过程中，IO电平默认为1.8V；
2，BOOT结束后底层软件开始运行，IO默认电平延续1.8V；
3，底层软件继续运行，直到运行到开始检测PIN100:GPIO17的状态为低电平，IO默认电平延续为1.8V；
4，LuatOS软件开始运行，main函数中设置了pm.ioVol(pm.IOVOL_ALL_GPIO, 3300)，IO默认电平将更改为3.3V；

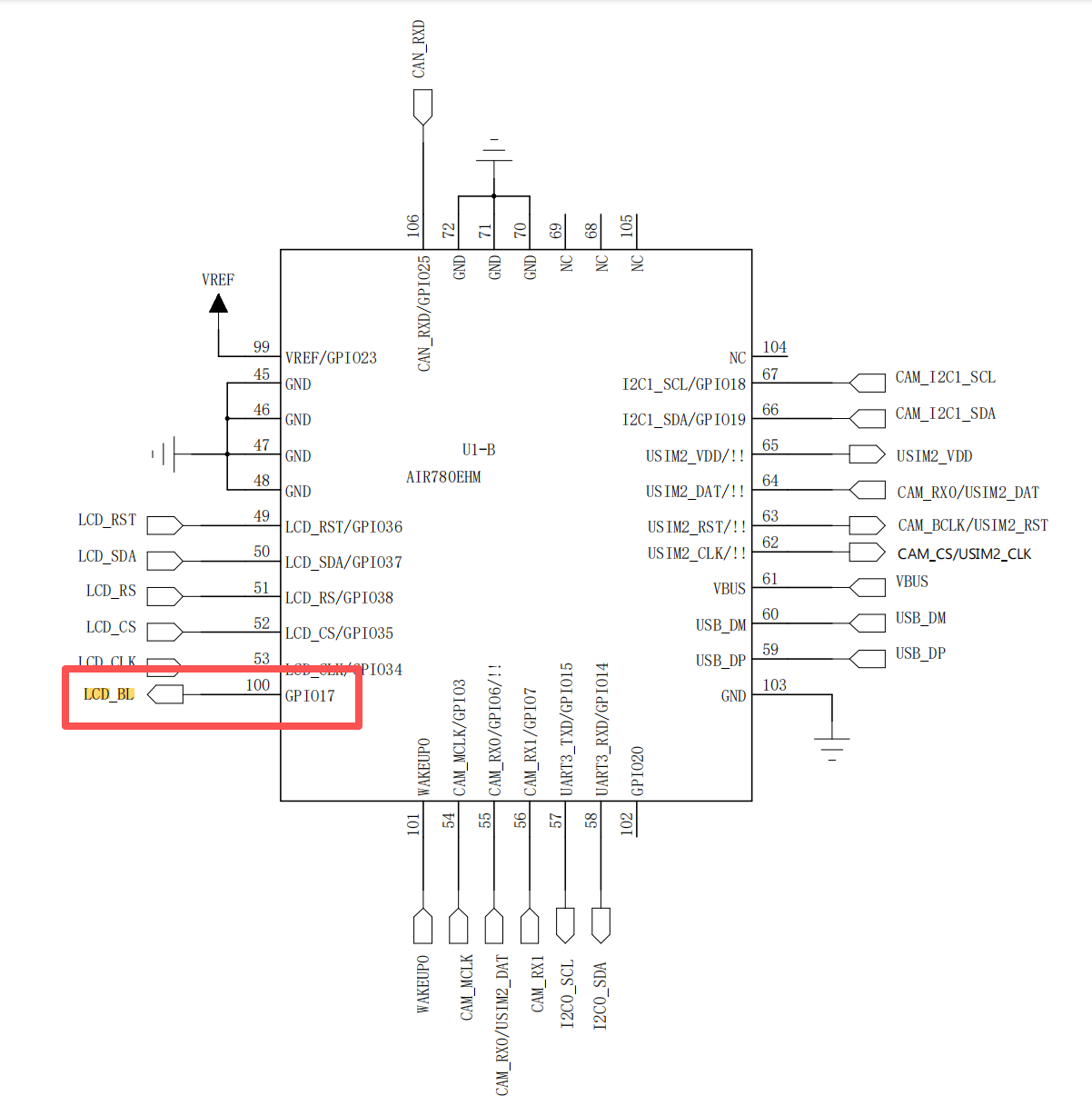

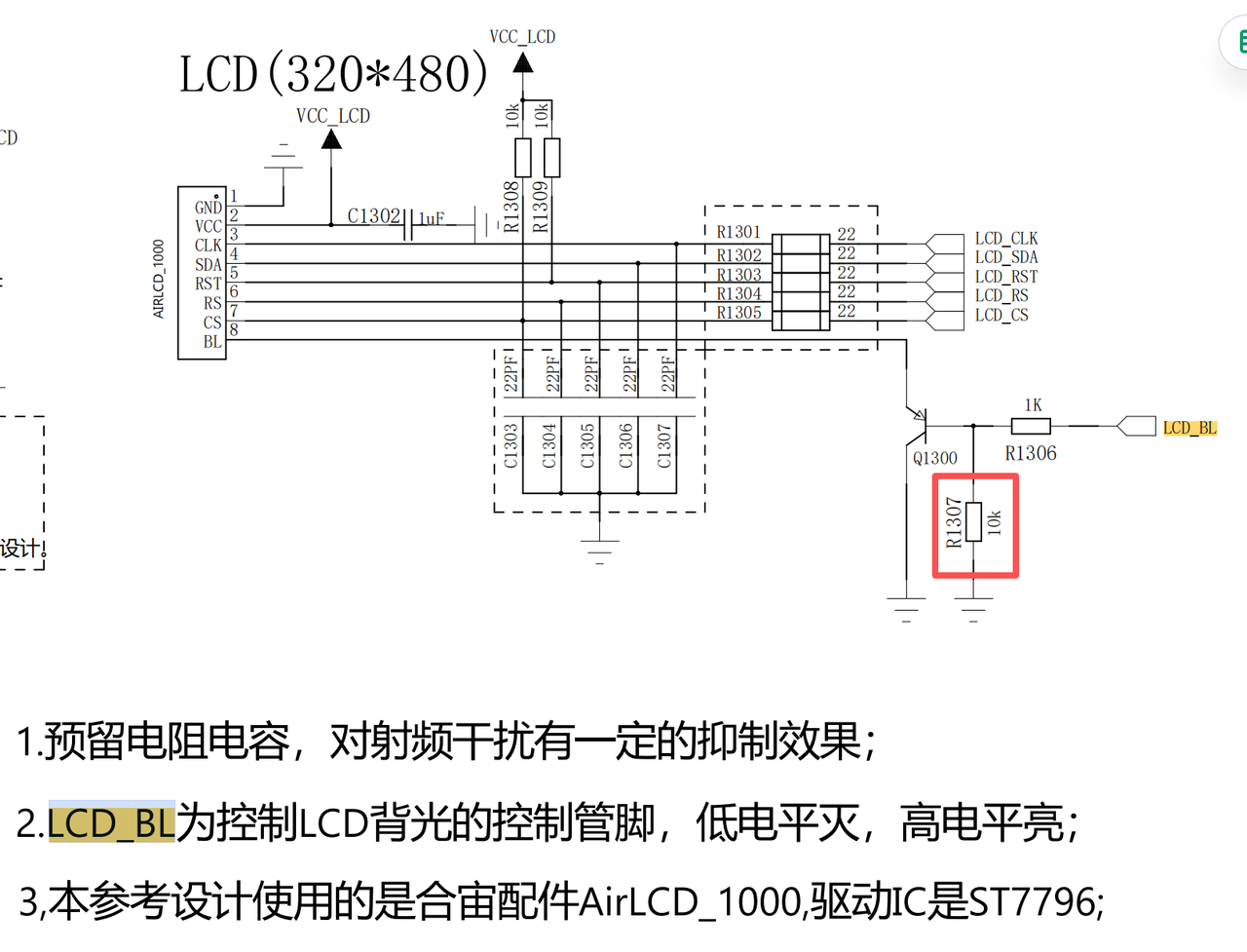

以Air780EHM参考设计为例说明，GPIO17用于LCD背光控制，其硬件电路上有下拉，

这个时候如果不使用 pm.ioVol(pm.IOVOL_ALL_GPIO, 3300) 进行IO电平的设置，模组的IO电平就会被设置为1.8V，进而造成LCD/摄像头/SD卡等3.3V外设无法正常使用；

有些时候，即便使用pm.ioVol(pm.IOVOL_ALL_GPIO, 3300)进行IO电平的设置，但由于外设供电3.3V和模组开机初始化的前三步电平不同，也有可能造成外设的初始化异常，这个时候，通常需要通过给外设下电再上电的操作进行解决，所以，所有外设的供电都需要可以通过GPIO进行控制，以便在遇到异常时进行下电上电的操作；

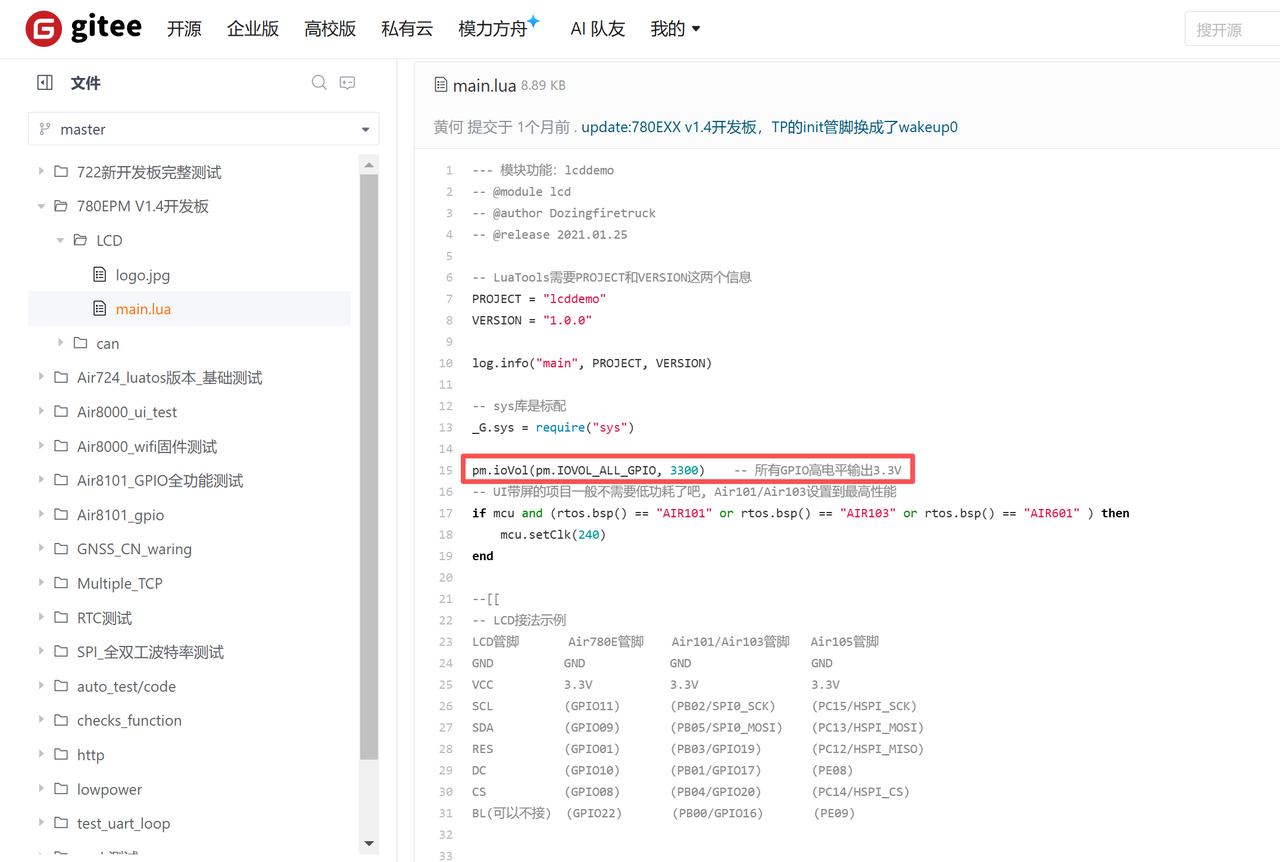

7、pm.ioVol()函数需要放在main文件中的第一句，举例如下；
