管脚分类

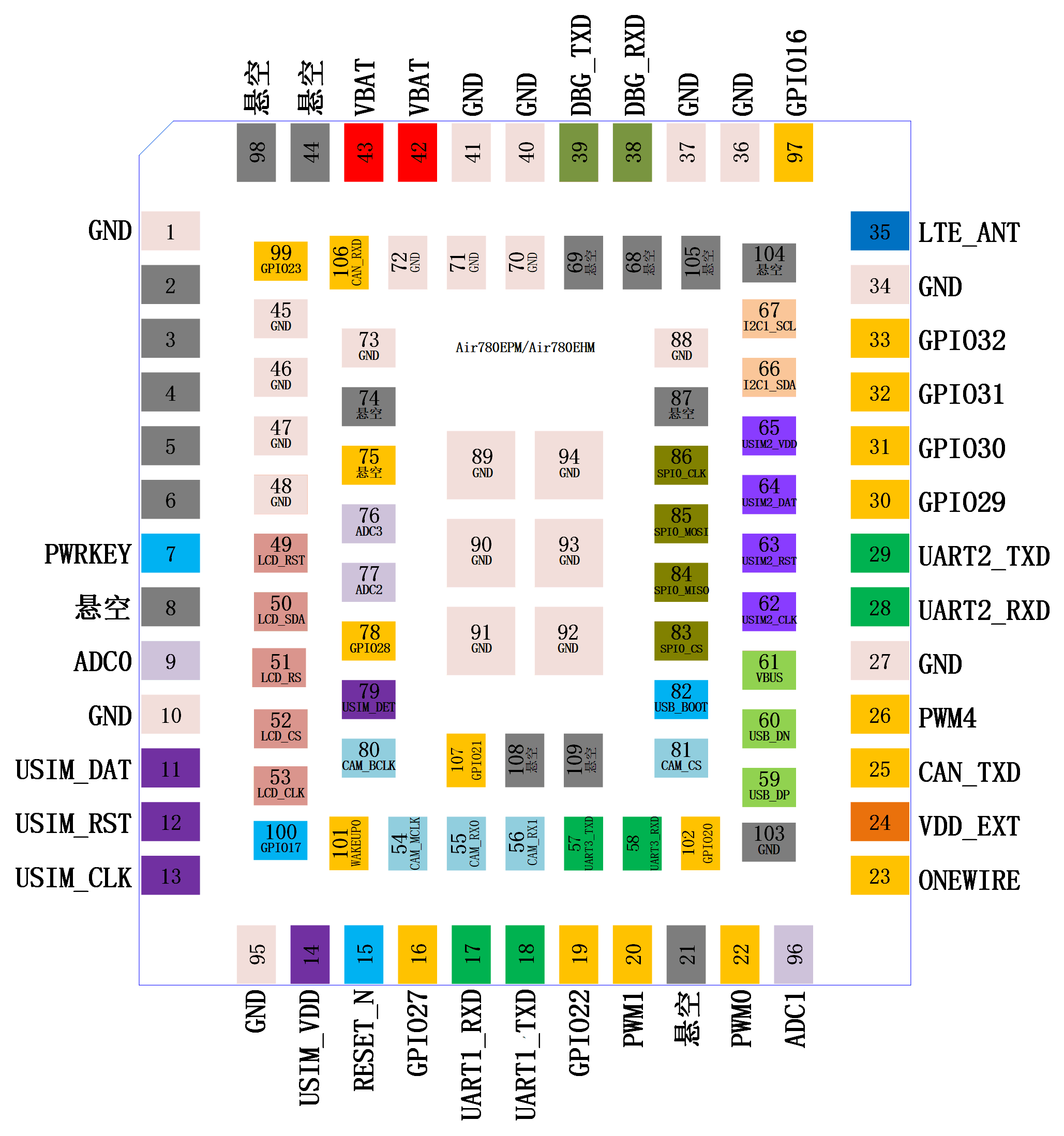

Air780EPM共有109个管脚，大致可以分为如下几类：
1、对内供电输入管脚，VBAT；
说明！
a.模组上所有的GND是连在一起的；
b. 模组上所有的NC请保持悬空，不要做接地等其它操作；
2、对外供电输出管脚，VDD_EXT;
3、开机键管脚，PWRKEY；
4、开机键管脚，CHG_DET，有些模组型号资料上也曾写作为CHRG_DET或WAKEUP6，历史原因；
- Air780EPM/EHM无此管脚，Air780EHV/EGH/EGP/EGG有此管脚，PIN75；
5、复位键管脚，RESET；
6、下载使能管脚，USB_BOOT，也常被简称为BOOT；
7、模数转换管脚，ADC;
- ADC1；
- ADC2；
- ADC3；
- ADC4；
8、USB管脚；
- VBUS；
- USB_DP；
- USB_DM；
9、SIM卡管脚，包括SIM1和SIM2；
- SIM1；
VDD_SIM1；
SIM1_DAT；
SIM1_CLK；
SIM1_RST；
- SIM2；
VDD_SIM2；
SIM2_DAT；
SIM2_CLK；
SIM2_RST；
10、天线管脚，LTE_ANT，4G和WiFi Scan共用；
11、NC管脚，因为各种原因，或者为了兼容之前，或者为了兼容其它型号，虽然存在但是并没有实际功能的管脚，这些管脚通常被标注为NC、Reserved、悬空或不标注任何文字；
12、数字IO管脚，比如GPIO、PWM、UART、ONEWIRE、SPI、I2C、LCD、Camera、CAN接口等；
-
这类管脚，因为最常用的功能是GPIO，所以也常被称作GPIO管脚，实际可以复用为多种功能；
-
下表是LuatOS已经支持的IO管脚的复用关系，我们会在后面的章节里详细介绍。
