数码管和 LED 灯珠驱动芯片介绍
作者：江访 | 最后修改：2026-07-06
面向读者：有基本编程基础（没基础也可以问 AI），但不了解 LED 显示驱动芯片的开发者 目标：读完本文，你能回答以下问题——
- LED 显示芯片是干什么的？
- 市面上有哪些厂商？哪些类型？
- 我们在做的 7 个型号是什么？有什么不同？
- 如何根据产品需求来选择？
- 芯片内部怎么工作的？软件怎么驱动它？硬件怎么接？
第一章：LED 驱动芯片是什么？
1.1 一个生活中的例子
你看到一块电子时钟，上面跳动着白色的数字"14:56"。 这个数字是由 7 段数码管 显示的——每一段是一个 LED（发光二极管），拼成"8"的形状。 问题是：主控的 GPIO 引脚有限，不可能每个 LED 都直接连一个引脚。 LED 显示驱动芯片 就是来干这个的——用最少的引脚，控制最多的 LED。
打个比方：
- 主控是老板，只下指令（通过 2~3 根信号线）
- 驱动芯片是工头，收到指令后去控制几十个 LED 的亮灭
- LED 是工人，干活发光
1.2 它解决什么问题
| **问题** | **驱动芯片的方案** |
| GPIO 引脚不够用 | 2~3 根通信线控制几十个 LED |
| LED 电流太大 | 芯片内置恒流驱动，不烧 主控 |
| 多个 LED 同时亮 | 芯片自带扫描刷新 |
| 按键检测 | 部分芯片集成按键扫描 |
1.3 两种主要的芯片类型
类型一：数码管驱动芯片
驱动 8 段数码管，主要显示数字和简单字符。
例子 1：TM1637(最多支持：8 段 ×6 位 + 16(8x2bit)按键)
例子 2：TM1640（最多支持：8 段 ×16 位）
类型二：RGB 灯珠驱动芯片
驱动 RGB 全彩 LED 灯带，灯带中包含很多个灯珠，每一个灯珠可以被单独控制颜色。
例子 1：WS2812（单线控制灯带）
例子 2：WS2801（双线控制灯带）
第二章：市场上的厂商和产品类型
2.1 LED 驱动芯片有哪些厂商？
大陆厂商
| **厂商** | **主要做什么** | **和我们规划的关系** |
| 天微电子（Titan Micro） | 数码管驱动 + LED 显示屏驱动 + LCD 驱动 | ✅ 规划中（TM1637/40/50/38/TM1829） |
| 华彩微/华彩威（World-Semi） | 单线 RGB LED 驱动（WS2812 发明者） | ✅ 规划中（WS2801、WS2812） |
| 富满微（Fuman） | LED 显示驱动 + 电源管理芯片，和天微有部分重叠产品 | ❌ 暂不涉及 |
| **明微电子** | LED 显示屏驱动 + 智能景观灯驱动，偏大屏 | ❌ 暂不涉及 |
台湾厂商
| **厂商** | **主要做什么** | **和我们规划的关系** |
| 聚积科技（Macroblock） | LED 大屏恒流驱动芯片，Mini LED 背光 | ❌ 暂不涉及，偏大屏和舞台屏 |
| 点晶科技（Sitronix） | LCD 驱动 + LED 驱动，ST16xx 系列和 TM16xx 类似 | ❌ 暂不涉及 |
国外厂商
| **厂商** | **主要做什么** | **和我们规划的关系** |
| **TI（德州仪器）** | TLC59xx 等 SPI 控制 LED 驱动，通用型但价格高 | ❌ 暂不涉及 |
| **Maxim（美信）** | 汽车/高端工业 LED 驱动 | ❌ 暂不涉及 |
| **NXP** | I²C 控制的 PCA9685 LED 驱动器 | ❌ 暂不涉及 |
2.2 以天微和华彩为例介绍
天微电子（Titan Micro）
国内 LED 驱动芯片老牌厂商，芯片覆盖非常广，产品分为四大类：
| **产品线** | **说明** | **代表型号** |
| **数码管驱动** | 驱动段式/点阵式 LED 显示，多用于家电、仪表 | **TM1637、TM1640、TM1650、TM1638、**TM1620… |
| **LED 显示屏驱动** | 驱动户外/室内 LED 大屏（行扫描+列驱动） | TM5020、TM74HC595 |
| **LCD 显示驱动** | 驱动液晶段码屏 | TM1621、TM1721 |
| **RGB 灯珠驱动** | 驱动灯带、护栏管、点光源 | TM1804、TM1912、TM1824、TM512 系列 |
我们目前做的 4 个型号（TM1637、TM1640、TM1650、TM1638）都属于第一类——LED 面板显示驱动。
华彩微 / 华彩威（World-Semi）
全球最知名的单线 RGB LED 驱动芯片厂商，WS2812 的发明者。产品线：
| **产品线** | **说明** | **代表型号** |
| **数字 LED 系列** | 灯珠和驱动芯片合封，单线控制 | **WS2812、**WS2813、WS2815、WS2816 |
| **灯饰 芯片 系列** | 单独的驱动芯片，外接 LED | **WS2801、**WS2811、WS2814 |
| **新品系列** | 特殊功能 | WS1138、WS1238 |
我们目前做的 3 个型号（WS2801、WS2812、TM1829）都属于装饰驱动类，其中 WS2801 和 WS2812 是华彩微的，TM1829 是天微的（在官网没找到相关资料，如果没有资料后续改成TM1824）。
2.3 芯片类型详解
类型一：数码管驱动芯片
我们规划内的芯片（带 ✅ 标记）：TM1637、TM1640、TM1650、TM1638 不在规划内的芯片：天微还有大量其他型号，下面举例时一并列出，方便你以后选型参考。
工作原理：
LED 数码管内部有很多个 LED 小段拼成一个"8"字，每一段（segment）是一个 LED。多个数字排列在一起，每个数字就是一个"位"（digit）。
驱动芯片通过段（SEG） 和位（GRID/COM） 两根总线来寻址：
- 段（SEG）：控制每一段亮灭（a~g + dp 小数点）
- 位（GRID）：选择哪一位数字亮（第 1 位、第 2 位…）
段 a ───
┌──┐
段 f│ │段 b ← f段亮=a段亮=… 拼成"8"
├──┤
段 e│ │段 c
└──┘
段 d ● dp（小数点）
关键参数：段数 × 位数 例如 8×6 表示可控制 8 段 × 6 位 = 共 48 个 LED。
常见型号对号入座（"带按键"一列打 ✅ 的意思是：按键直接接到驱动芯片上，芯片检测到后通过 1 根中断线告诉主控，不用占用主控多个 GPIO）：
| **段数×位数** | **驱动点数** | **通信线数** | **带按键（省主控GPIO）** | **典型封装** | **对应芯片** |
| 8×4（4位） | 32 | 2 线 | ❌ | SOP16/DIP16 | TM1616（❌ 不在规划内） |
| 8×4（4位） | 32 | 2 线 | ✅ 支持最多 28 个按键（7×4 矩阵），只需主控 1 个中断脚 | SOP16/DIP16 | ✅ TM1650（规划中） |
| 7×4（4位） | 28 | 2 线 | ✅ 支持 7 个按键 | SOP16/DIP16 | TM1651（❌ 不在规划内） |
| 8×6（6位） | 48 | 2 线 | ✅ 支持 16 个按键（8×2 矩阵） | SOP20/DIP20 | ✅ TM1637（规划中） |
| 10×8（8位） | 80 | 3 线 | ✅ 支持 24 个按键（8×3 矩阵） | SOP28 | ✅ TM1638（规划中） |
| 8×8（8位） | 64 | 3 线 | ✅ 支持 4 个按键 | SOP24/QSOP24 | TM1639（❌ 不在规划内） |
| 7×10（10位） | 70 | 3 线 | ✅ 支持 10 个按键 | SOP28 | TM1668（❌ 不在规划内） |
| 8×16（16位） | 128 | 2 线 | ❌ | SOP28/SSOP28 | ✅ TM1640（规划中） |
| 16×8（8位+更多段） | 128 | 3 线 | ✅ 支持 8 个按键 | QFP44 | TM1629（❌ 不在规划内） |
选型规律一看就懂：
- 数字越大（1637→1640→1650），功能越强，管脚越多，封装越大
- 尾数带 0 的（1640）通常无按键，带 5/8 的（1650/1638）带按键
- 需要更多位数：TM1638（8 位）> TM1637（4 位）
- 需要更多段（显示复杂符号）：TM1640（16 段）> TM1637（8 段）
- 需要按键：TM1650（4 位 + 按键）或 TM1638（8 位 + 按键 +LED）
类型一（续）：按键扫描（把按键接到驱动芯片上，省主控 GPIO）
有些驱动芯片（TM1650、TM1638）在管显示的本职工作之外，还额外集成了按键检测电路。
它的设计思路：
本来你想做带按键的产品，按键需要接到主控的 GPIO 上——接几个按键就要占几个引脚：
┌─────────┐
│ 主控 │── GPIO ─────────────┼────── 按键 1
│ │ ├────── 按键 2
│ │ ├────── 按键 3
│ │ ├────── 按键 4
└─────────┘ └── ...
说明：
1. 按键直接挂载主控GPIO
2. 每增加1个按键就占用1路主控GPIO
3. 按键越多，消耗主控IO资源越多
集成按键扫描的芯片则把按键接到驱动芯片上：
┌─────────┐ ┌────────────────────────┐
│ 主控 │ │ TM1638 驱动芯片 │
│ │── CLK ─────────────▶│ │
│ │── DIO ───────────────┤ 内置8×3按键扫描矩阵 │
│ │── INT ───────────────┤ 最大支持 24 路按键 │
└─────────┘ │ │
│ KEY1 ─────────────────┼── 按键 1
│ KEY2 ─────────────────┼── 按键 2
│ KEY3 ─────────────────┼── 按键 3
│ ... ┼── ...
└────────────────────────┘
说明：
1. 通信链路：主控与芯片仅需 CLK / DIO / INT 三根连线
2. 按键资源：24个按键全部外接至TM1638，节省主控IO口
这样一来：
- 主控只需要 2~3 根通信线接驱动芯片，外加 1 个中断引脚
- 按键全部接在驱动芯片上，不管 4 个还是 8 个，主控那边无需增加任何引脚
- 主控不用轮询按键状态，芯片检测到按键按下会自动通过中断通知
中断来了以后，怎么区分是哪个按键按下，以及是按下还是弹起？
当芯片检测到按键事件时，会拉低 INT 引脚通知主控。主控收到中断后，通过 CLK+DIO（或 CLK+DIO+STB）通信总线发送"读取按键寄存器"指令，芯片会返回一个代表按键状态的数值：
- 对于 TM1650：返回的数值中每一位对应一个按键，通过读回的数据位可以知道哪个按键被按下，以及是按下（1）还是弹起（0）
- 对于 TM1638：芯片内部有按键寄存器组，主控 通过读命令一次性获取所有按键状态，然后按矩阵位置解析出具体是哪个按键。TM1638 可以检测到 8×3 共 24 个按键的状态，并且能区分按下和弹起
简单来说：INT 管脚负责"有人按了"的通知，通信总线负责"谁按了、什么状态"的查询。
省了多少引脚？
| **方案** | **4 位数码管 + 4 个按键** | **8 位数码管 + 8 个按键** |
| 不用按键芯片（直连主控） | 4（显示2+按键4）= 6 个 GPIO | 按键本身就要 8 个 GPIO |
| 用 TM1650 / TM1638 | 2（通信）+ 1（中断）= 3 个 GPIO | 3（通信）+ 1（中断）= 3 个 GPIO |
结论：按键越多，省得越多。
类型二：RGB 灯珠驱动芯片
我们规划内的 芯片（带 ✅ 标记）：WS2801、WS2812、TM1829 不在规划内的 芯片：天微和华彩微还各有一大堆兄弟型号
每个芯片内置 PWM 控制，可以独立控制连接的 RGB LED 各通道的亮度。
灯带与灯珠的关系： 一条灯带由多个灯珠串联而成，每个灯珠内部集成了驱动芯片（如 WS2812 为合封方案）或者外接一颗独立驱动芯片（如 WS2801）。主控 向灯带发送数据时，每个灯珠的驱动芯片会自动提取属于自己的那部分数据，然后把剩余数据转发给下一颗灯珠。这样，主控 就可以通过一根信号线依次设置每一个灯珠的颜色，实现流水灯、跑马灯等效果。
通过级联（Daisy Chain） 方式连接：第一个芯片的 DOUT 接到第二个的 DIN，以此类推。主控 只需要 1 根（单线协议，如 WS2812）或 2 根线（双线协议，如 WS2801）即可控制一整条灯带。
单线协议（WS2812 / TM1829）： 只有 1 根 DATA 线，靠脉冲宽度区分 0 和 1
发送数据时，主控 在 DATA 线上依次发出每个灯珠的 24 位颜色数据：
┌───┐ ┌───┐ ┌───┐
DATA ──────────────────────→│ ① │────→│ ② │────→│ ③ │
└───┘ └───┘ └───┘
主控 发: [灯珠3数据][灯珠2数据][灯珠1数据]
第 1 颗芯片吃掉前 24 bit（灯珠1），剩余往后传
第 2 颗芯片吃掉接下来 24 bit（灯珠2），剩余往后传
第 3 颗芯片吃掉最后 24 bit（灯珠3）
- 靠高低电平的持续时间来区分数据 0 和 1（T0H≈350ns，T1H≈700ns）
- 每颗灯珠需要 24 位（RGB 各 8 位），数据从最后一颗往前发送
- 芯片自动整形转发，级联级数不受信号衰减限制
双线协议（WS2801）： CLK + DATA 两根线，兼容 SPI 时序
CLK ████ ████ ████ ████ ████ ████
主控 ──────────→│
DATA ████████ ████ ████████ ████ │
└────────────────────────────────┘
┌───┐ ┌───┐ ┌───┐
CLK ─────────────────────────→│ ① │────→│ ② │────→│ ③ │
DATA ────────────────────────→│ │────→│ │────→│ │
└───┘ └───┘ └───┘
- CLK 提供时钟节拍，DATA 在每个时钟上升沿发送 1 bit
- 每颗灯珠需要 24 位数据（3 字节 R/G/B），按顺序发送
- 时序宽松（最高 25MHz），纯 Lua 软件模拟即可
- 所有芯片同时接收 CLK+DATA，各自提取属于自己的那 24 位
级联示意图（两种协议通用）：
主控 ──DIN──→ [芯片1] ──DOUT──→ [芯片2] ──DOUT──→ [芯片3] …
控制灯珠1 控制灯珠2 控制灯珠3
一颗灯珠坏了，整条灯带都不能用了吗？ 上图是串联关系——数据是从第一颗依次传到最后一颗的。如果某一颗芯片内部的信号通路损坏（DOUT 无法转发数据），则它后面的所有灯珠都会失去信号，表现为"后面全灭"。 不过有两种情况不一样：
- 灯珠的 RGB LED 灯坏、但驱动芯片的逻辑电路正常：数据仍能正常转发，只是那一颗不发光，后面的灯珠不受影响
- 带"断点续传"功能的芯片（如 WS2813、WS2815）：即使某一颗芯片损坏，数据也能自动绕过损坏的节点，后面的灯珠继续正常工作 普通型号（WS2812、TM1829、WS2801）不支持断点续传，但只要驱动芯片的逻辑电路完好（只是 RGB 部分损坏），数据仍能通过。
常见型号对号入座：
| **通信方式** | **通道数** | **特色功能** | **典型封装** | **对应芯片** |
| 2 线 SPI | 3 路 RGB | 支持恒流/恒压，25MHz 时钟 | SOP14 | ✅ WS2801（规划中） |
| 2 线 SPI | 3 路 RGB | 信号双线，天微版本 | SOP8 | TM1803、TM1804（❌ 不在规划内） |
| 1 线 NRZ | 3 路 RGB | 灯珠驱动一体，默认 12mA | 5050 灯珠 | ✅ WS2812（规划中） |
| 1 线 NRZ | 3 路 RGB | 断点续传，坏一颗不影响后面的 | 5050 灯珠 | WS2813（❌ 不在规划内） |
| 1 线 NRZ | 3 路 RGB | 12V 供电，断点续传 | 5050 灯珠 | WS2815（❌ 不在规划内） |
| 1 线 NRZ | 3 路 RGB | 恒流驱动 + 错误检测 | SOP8 | ✅ TM1829（规划中） |
| 1 线 NRZ | 3 路 RGB | 低成本 | SOP8/DIP8 | TM1903（❌ 不在规划内） |
| 1 线 NRZ | 4 路 RGBW | 带白光通道 | SOP8 | TM1824（❌ 不在规划内） |
| 1 线 NRZ | 12 路 | 单芯片带 12 颗 LED | SOP16 | TM1912 / TM1812（❌ 不在规划内） |
| DMX512 | 3~4 路 | 差分并联，抗干扰强，专业舞台用 | SOP16/SOP8 | TM512 系列（❌ 不在规划内） |
选型规律：
- WS2801 = 双线，时序宽松，Lua 随便写，适合稳定控制
- WS2812 = 单线，灯珠一体，最便宜最普及，但时序严格
- TM1829 = 单线，带白光通道（RGBW），恒流驱动，但时序更严苛
- WS2813/15 = 断点续传——灯带上一颗坏了不影响后面的继续跑
- TM512 系列 = 专业舞台灯光的 DMX512 协议，差分信号几百米都没问题
2.4 怎么选择？（选型指南）
| **你的需求** | **推荐型号** | **原因** |
| 显示 6 位数字，简单时钟 | TM1637 | 6 位数码管显示，兼顾 16 个按键输入，2 线通信 |
| 显示数字+按键输入（多达 28 个按键） | TM1650 | 自带按键扫描，省主控 GPIO，最多 28 个按键 |
| 需要 8 位数字+多个按键+LED 指示灯 | TM1638 | 功能最全，10段×8位+24按键+8LED |
| 控制大量 LED 做面板显示（最多 16 位） | TM1640 | 8段×16位=128个灯点 |
| 全彩 RGB 灯带，用 SPI 通信 | WS2801 | 双线稳定，时序宽松 |
| 全彩 RGB 灯带，单线通信 | WS2812 | 最常见，灯珠/驱动一体 |
| 大功率 RGBW 灯带，恒流驱动 | TM1829 | 4通道恒流（含白光），18mA，6~24V |
| 只需要几个灯简单流动 | TM1637 / TM1640 | 成本最低 |
更多型号：可以查看显示外设资料整理
第三章：我们在开发的 7 个型号
3.1 总览一览表
| 序号 | 型号 | 厂商 | 功能 | 通信线 | 封装 | 资料 |
|---|---|---|---|---|---|---|
| 1 | TM1637 | 天微 | 8 段×6 位数码管 + 16(8x2bit)按键 | 2 线 CLK+DIO | SOP20/DIP20 | 下载 |
| 2 | TM1640 | 天微 | 8段×16位 位数码管 | 2 线 CLK+DIN | SOP28/SSOP28 | 下载 |
| 3 | TM1650 | 天微 | 8段×4 位/7 段×4 位 位数码管 + 28(7x4bit)按键 | 2 线 CLK+DIO | SOP16/DIP16 | 下载 |
| 4 | TM1638 | 天微 | 10段×8 位数码管 + 24(8×3bit) 按键 | 3 线 CLK+DIO+STB | SOP28 | 下载 |
| 5 | WS2801 | 华彩微 | 级联 RGB LED（SPI 型） | 2 线 CLK+DATA | SOP14 | 下载 |
| 6 | WS2812 | 华彩微 | 级联 RGB LED（单线型） | 1 线 DATA | 5050 灯珠封装 | 下载 |
| 7 | TM1829 | 天微 | 级联 RGB(W) LED（单线型） | 1 线 DATA | SOP8 | 暂无 |

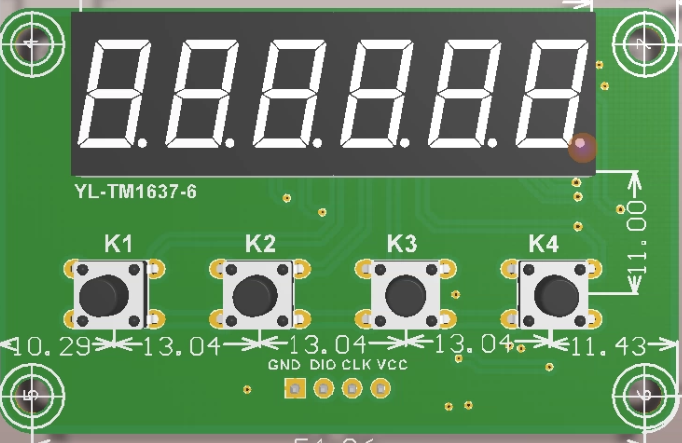

3.2 TM1637 — 8 段 ×6 位数码管 + 16(8x2bit)按键

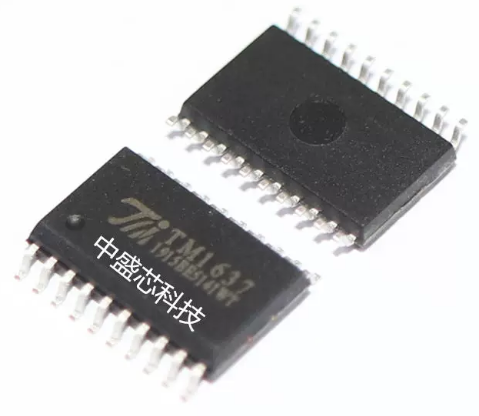

长什么样？ SOP20（贴片）或 DIP20（直插）封装，20 个引脚。
能干什么？ 驱动 8 段 ×6 位数码管 + 16(8x2bit)按键，8 级亮度可调。可显示数字 0~9、少量字母（A、b、C、d、E、F 等）、小数点。自带增强型抗干扰按键识别电路。
典型应用场景：
- 电子时钟、计时器
- 温度显示（数字温度计）
- 电压/电流表头
- 小家电面板显示
核心电气参数：
- 工作电压：5V（4.5V~5.5V）
- 段驱动电流：30mA（典型，最大 50mA）
- 位驱动电流：120~140mA（典型，最大 200mA）
- 通信时钟：最高 500kHz
- 内置 RC 振荡频率：450kHz
- 工作温度：-40℃~+85℃
芯片引脚： SEG1~SEG8（段输出）、GRID1~GRID6（位输出）、CLK（时钟）、DIO（数据）
3.3 TM1640 — 8 段 ×16 位 位数码管

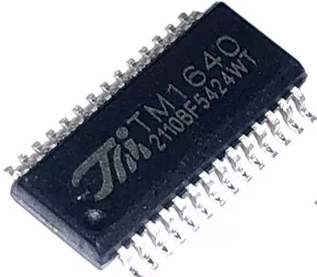

长什么样？ SOP28 或 SSOP28 封装，28 个引脚。

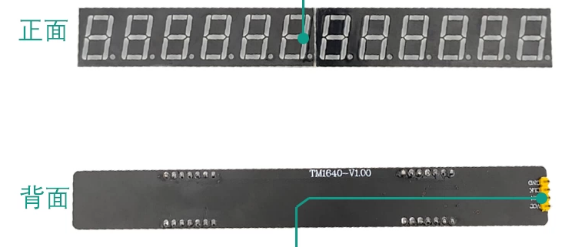

能干什么？ 8 段 × 16 位 = 可以独立控制 128 个 LED。8 级亮度可调。相比 TM1637，TM1640 更擅长驱动多个数码管位（最多 16 位），适合大量数字或灯点的场合。这是 TM1637 的"老大哥"——支持更多的 LED。
典型应用场景：
- 16 个独立 LED 指示灯面板
- 8 位 ×8 段点阵显示（显示更多复杂信息）
- 家电功能状态面板（洗衣机、空调）
核心电气参数：
- 工作电压：5V（3.0V~5.5V）
- SEG 段拉电流：55~70mA（典型）
- GRID 位灌电流：140mA（典型，最大 200mA）
- 通信时钟：最高 1MHz
- 内置 RC 振荡：450kHz
- 工作温度：-40℃~+85℃
和 TM1637 的区别：
- TM1637：8 段 ×6 位 = 最多 48 个 LED
- TM1640：8 段 × 16 位 = 最多 128 个 LED，能力更强
3.4 TM1650 — 8 段 ×4 位/7 段 ×4 位 位数码管 + 28(7x4bit)按键
能让你少占几个 GPIO？ 如果不带按键的芯片（比如 TM1637），你要做 4 个按键就得额外占 4 个 GPIO。TM1650 把按键接在它自己身上，只需 1 个中断脚通知主控，省 3 个 GPIO。

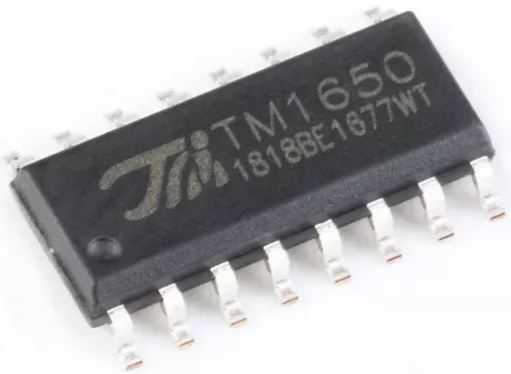

长什么样？ SOP16 或 DIP16 封装，16 个引脚，比 TM1637 小。还有 TSSOP16 和 QFN16 等更小的封装选项。

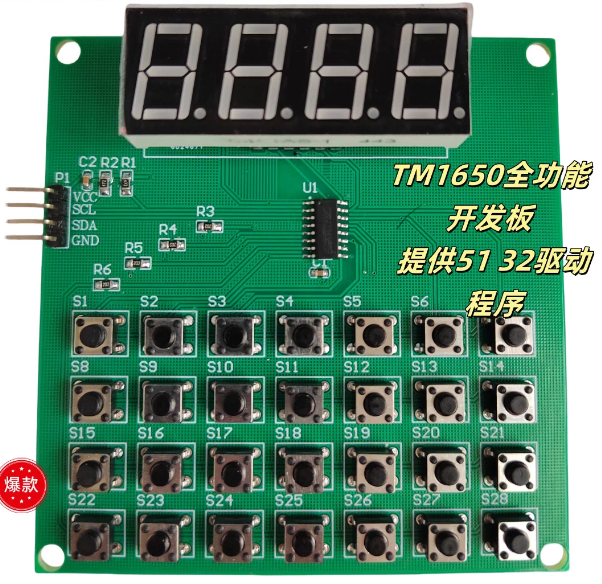

能干什么？ 4 位数码管显示（可选 8 段 ×4 位 或 7 段 ×4 位 两种模式）+ 支持最多 28 个按键。按键通过 KP 中断引脚通知 主控，主控 读取按键编号就知道是哪个键。8 级亮度可调。支持 3V~5.5V 宽电压。
典型应用场景：
- 带按键的温控器（显示温度 + 调温度）
- 烤箱/微波炉控制面板
- 密码锁输入面板
核心电气参数：
- 工作电压：5V（3.0V~5.5V）
- 段输出电流：最大 30mA
- 位输出电流：最大 150mA
- 推荐通信速率：100kHz 以下
- 工作温度：-40℃~+85℃
和 TM1637 的区别：
- TM1637 只管显示，想做按键还得另加芯片或占用主控 GPIO
- TM1650 自带按键扫描，按键接在 1650 上，不占主控引脚

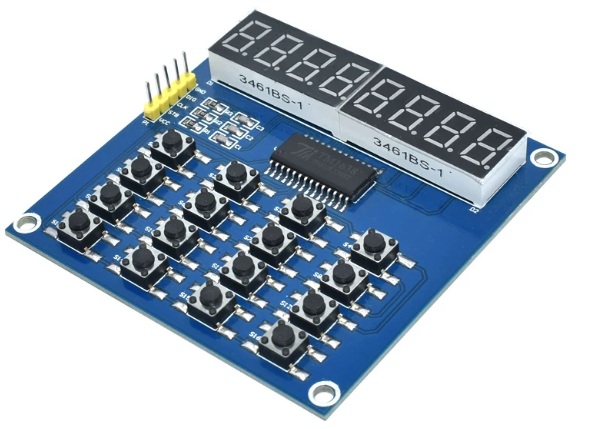

3.5 TM1638 — 10 段 ×8 位数码管 + 24(8×3bit) 按键
能让你少占几个 GPIO？ 如果不带按键的芯片，你要做 8 个按键 + 8 个指示灯 + 8 位数码管，总共需要 8(按键)+8(LED)+2(显示通信用)= 18 个 GPIO。TM1638 一个芯片全包了，通信只占 3 个 GPIO + 1 个中断脚，帮你省下 14 个 GPIO。

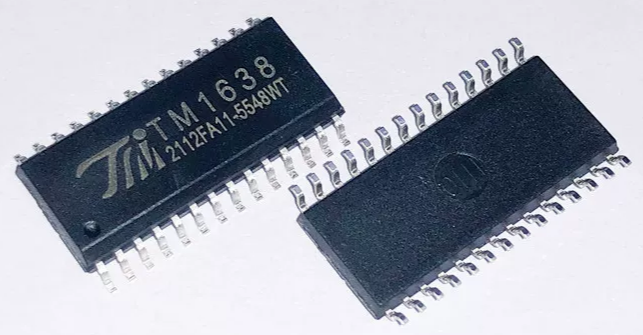

长什么样？ SOP28 封装，28 个引脚。
能干什么？
这是天微数码管驱动芯片中功能最丰富的一个：
- 8 位数码管显示（10 段 ×8 位，比普通 8 段多两个段，可以显示更多特殊符号）
- 8 颗独立 LED 控制
- 24 个按键检测（8×3 矩阵，支持组合键）
- 8 级亮度调节
- 内置 LED 反偏漏电优化——解决了 LED 微弱暗亮的问题
典型应用场景：
- 工业控制面板（显示参数 + 按键 + 状态灯）
- 多功能仪表
- 嵌入式系统的调试面板
核心电气参数：
- 工作电压：5V（3V~6V，比 TM1637 范围更宽）
- SEG 段拉电流：25~30mA（典型，最大 40~50mA）
- GRID 位灌电流：140mA（典型）
- 通信时钟：最高 1MHz
- 内置 RC 振荡：500kHz
- 工作温度：-40℃~+85℃
核心优势：一个芯片搞定显示 + 按键 + 指示灯，省 PCB 面积省成本。

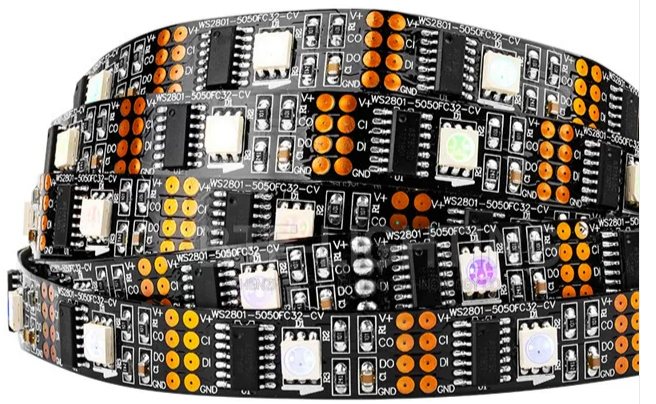

3.6 WS2801 — 双线 RGB LED 驱动

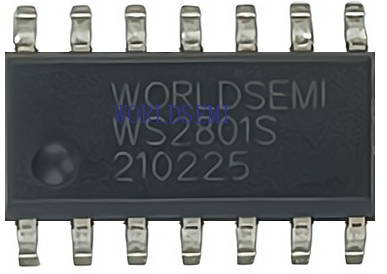

长什么样？ SOP14 封装，14 个引脚。
能干什么？ 控制单颗或级联的 RGB LED，每颗 24 位色（R/G/B 各 8 位 0~255）。通信使用 SPI 风格的双线（CLK+DATA），时序宽松，纯 Lua 软件模拟完全可行。
典型应用场景：
- LED 装饰灯带（室内氛围灯）
- 舞台灯光效果
- 全彩指示灯
- LCD 电视背光控制
特点：
- 双线通信，时序比 WS2812 宽松，软件好实现
- 最高 25MHz 时钟频率
- 支持恒流和恒压两种驱动模式
- 通道恒流：5~30mA（恒流模式），最高可达 200mA
- 工作电压：5V（3.3V~5.5V）
- 级联时信号再生，不会衰减

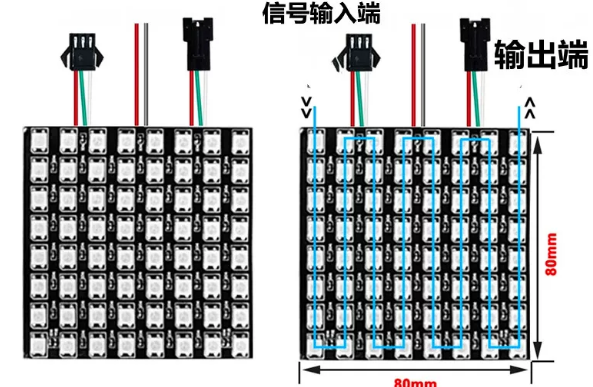

3.7 WS2812 — 单线 RGB LED（灯珠一体）

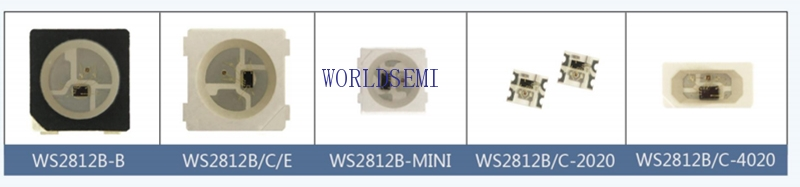

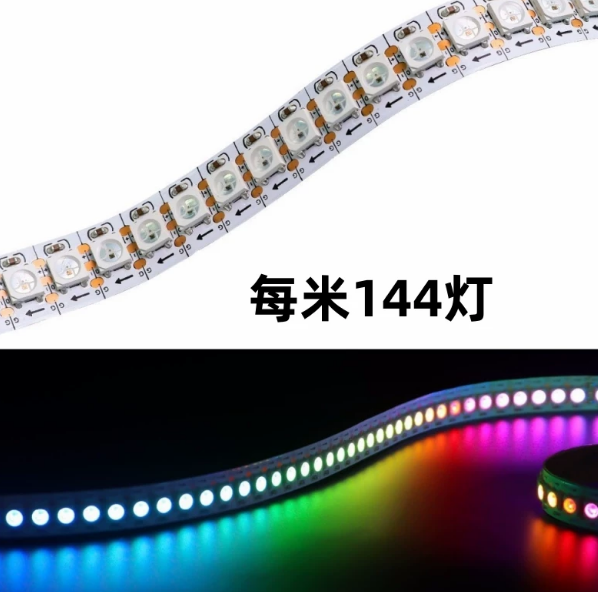

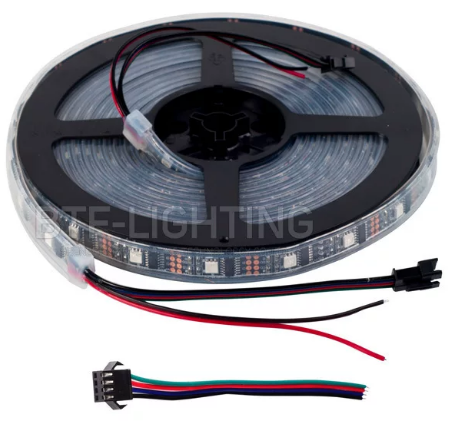

长什么样？ 5050 封装（5mm × 5mm），灯珠和驱动芯片合封在一起，看起来就是一颗普通的 RGB LED，实际上里面住着驱动芯片。也有 3535、2020、2427 等更小的尺寸。
能干什么？ 单线控制一整条灯带，每一颗灯珠可以独立设置颜色（R/G/B 各 0~255）。
典型应用场景：
- 智能灯带（客厅氛围灯、圣诞装饰）
- 电脑/键盘 RGB 光效
- 广告发光字
- 像素屏、透明屏
特点：
- 1 根信号线就能控制无数个灯珠（级联即可）
- 芯片内置稳压，24V 以下只需串电阻，不需要额外稳压管
- 信号整形功能：级联远了也不会失真
- 数据速率：800Kbps
- 扫描频率：2KHz（刷新率高，拍视频不闪烁）
- RESET 时间：>280μs（不容易误复位，便宜 主控 也能用）
- 工作电压：5V（3.3V~5.5V）
- 市面上最常见、最便宜的 RGB LED
特别注意：
- 时序非常严格（T0H(350ns，T1H)700ns）
- 纯 Lua GPIO 翻转仅适用高频 主控（≥480MHz）

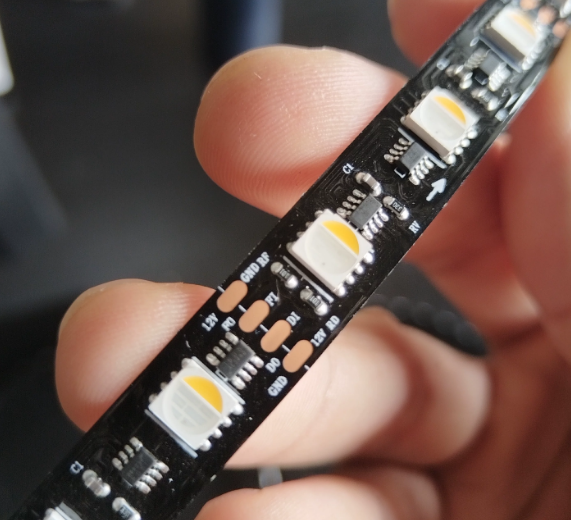

3.8 TM1829 — 单线 RGB(W) 恒流 LED 驱动

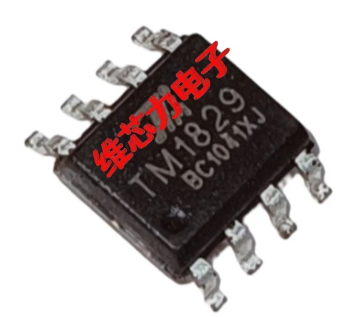

长什么样？ SOP8 封装，8 个引脚，非常小巧。
能干什么？ 单线级联控制 4 通道（R/G/B/W，含白光）LED，每通道 18mA 恒流输出，256 级灰度可调。VDD 内置 5V 稳压管，外部串电阻后支持 6V~24V 宽电压供电。OUT 端口耐压高达 32V。数据传输速率 800KHz。
典型应用场景：
- 需要白光混色的场景（RGBW 四通道灯带）
- 户外高亮度装饰灯（护栏管、点光源）
- 6~24V 宽电压供电的产品
核心特性：
- 4 通道恒流驱动，通道间电流误差仅 ±3%
- 内置 5V 稳压管，外围器件少（DIN 需串 1KΩ 电阻）
- 信号整形转发：级联不会失真衰减
- 上电默认全灭（不会上电闪烁）
- 数据速率：800KHz
- OUT PWM 输出频率：1KHz
- 工作温度：-40℃~+85℃
与 WS2812 的区别：
| **对比项** | **WS2812** | **TM1829** |
| 通道数 | RGB 3 通道 | RGBW 4 通道（多一个白光） |
| 驱动方式 | 恒压 | 恒流 18mA（亮度更均匀） |
| 供电电压 | 3.3V~5.5V | 6V~24V（VDD 内置 5V 稳压管） |
| 端口耐压 | — | **OUT 耐压 32V** |
| 灰度级别 | 256 级 | 256 级 |
| 封装 | 灯珠一体（5050） | 独立 SOP8 |
第四章：技术原理 — 硬件如何设计
4.1 硬件连接图
数码管类（TM1637 / TM1650 / TM1640 / TM1638）
┌──────────────┐ ┌──────────────────┐
│ 主控 │ │ 驱动芯片 │
│ (AirXXX) │ │(TM1637/40/50/38) │
│ │ │ │
│ GPIO_X ──────┼────────────────────┼──→ CLK │
│ │ │ │
│ GPIO_Y ←─────┼────────────────────┼──→ DIO/DIN │
│ │ │ │
│ GPIO_Z ──────┼────────────────────┼──→ STB(仅TM1638) │
│ │ │ │
│ GPIO_W ←─────┼────────────────────┼── INT(仅1650/38) │
└──────────────┘ │ │
│ SEG1~SEGx ───────┼──→ 数码管段
│ GRID1~GRIDx ─────┼──→ 数码管位
└──────────────────┘
引脚交互功能说明：
| 引脚 | 方向 | 功能说明 |
| **CLK（时钟）** | 主控→芯片 | 主控 控制时钟线高低电平变化，芯片在时钟边沿读取/写入数据 |
| **DIO/DIN（数据）** | 主控↔芯片 | 主控 发送指令和数据给芯片，或从芯片读取按键状态 |
| **STB（选通）** | 主控→芯片 | 仅 TM1638 使用。STB 拉低表示一帧数据传输开始，拉高表示结束 |
| **INT（中断）** | 芯片→主控 | 仅 TM1650/1638 按键模式使用。芯片检测到按键按下或弹起时拉低此引脚通知 主控 |
电路注意事项：
- CLK 和 DIO 建议接 4.7kΩ ~ 10kΩ 上拉电阻到 VCC
- VCC 通常 3.3V 或 5V（以规格书为准）
- 数码管如果是共阴，对应芯片的共阴版本（注意区分 TM1640 共阳/共阴）
RGB 灯带类（WS2801 / WS2812 / TM1829）
WS2801 双线灯带：
主控 GPIO_CLK ───→ 灯带 CLK 输入
主控 GPIO_DATA ──→ 灯带 DATA 输入
5V/12V 电源 ────→ 灯带 VCC
GND 共地 ───────→ 灯带 GND
WS2812 单线灯带：
主控 GPIO_DATA ──→ 灯带 DIN
5V 电源灯 ────────→ 带 VCC
GND 共地 ────────→ 灯带 GND
关键要点：
- 主控 和灯带必须共地（GND 相连）
- WS2812 的时序很快，主控 到灯带的连线尽量短（<10cm）。如果很长，需要加 300~500Ω 串联电阻
- 灯带较长时每隔一定距离需要重新供电（电压降问题）
4.2 基本电路参数
| **芯片** | **VCC** | **上拉电阻** | **输出驱动电流** | **其他关键参数** |
| 5V（4.5V~5.5V） | 4.7kΩ~10kΩ | SEG 段灌电流 30mA（典型，最大50mA）；GRID 位拉电流 120~140mA（典型，最大200mA） | 共阳驱动，450kHz RC 振荡，最大时钟 500kHz，-40~85℃ | |
| TM1640 | 5V（3.0V~5.5V） | 4.7kΩ~10kΩ | SEG 段拉电流 55~70mA（典型，最大65~80mA）；GRID 位灌电流 140mA（典型，最大200mA） | 450kHz RC 振荡，最大时钟 1MHz，-40~85℃ |
| TM1650 | 5V（3V~5.5V） | 4.7kΩ~10kΩ | 段输出电流 30mA（最大）；位输出电流 150mA（最大） | 两种显示模式，内置时钟，推荐通信速率 100kHz 以下 |
| TM1638 | 5V（3V~6V） | 4.7kΩ~10kΩ | SEG 段拉电流 25~30mA典型，最大40~50mA）；GRID 位灌电流 140mA（典型） | 500kHz RC 振荡，最大时钟 1MHz，-40~85℃，带 LED 反偏漏电优化 |
| WS2801 | 5V（3.3V~5.5V） | 无 | 通道恒流 5~30mA（恒流模式）/ 0~50mA（恒压模式），最大 200mA | 最大时钟 25MHz，支持级联信号再生，-40~125℃ |
| WS2812 | 5V（3.3V~5.5V） | 无 | 通道恒流 12mA~16mA | 灯珠一体封装（5050），数据速率 800Kbps，RESET>280μs，扫描频率 2KHz |
| TM1824 | 5V（4.5V~6.5V，VDD内置5V稳压管） | 无（DIN需串1KΩ） | 18mA/通道，恒流，通道误差±3%，芯片间±5% | OUT 耐压 32V，数据速率 800KHz，OUT PWM 1KHz，-40~85℃ |
第五章：通信时序 — "主控 和芯片之间怎么聊天"
5.1 先弄懂"时序"是什么
想象两个人打手电筒通信：
- 约定好的闪烁节奏 = 时序
- 闪一下 = 发送 1 位数据（bit）
- 不同长度的闪烁 = 代表"0"还是"1"
对于我们的芯片，主控 就是打手电筒的人，芯片就是对面接收信号的人。它们之间约定好了一套暗号：
短亮一下 = 代表数字 0
长亮一下 = 代表数字 1
这个"多短算短、多长算长"的约定，就是时序。
下面我不用微秒纳秒给你讲，用"大概多快"来理解。
5.2 各芯片的通信速度一览
| **芯片** | **实际频率** | **用人来比喻** | **传输快慢的影响** |
| TM1637 | 最高 500kHz | 正常语速，一个字一个字说，很清晰 | ✅ 慢速=容易，GPIO 模拟随便跑 |
| TM1640 | 最高 500kHz | 同上（2 线协议） | ✅ 同上 |
| TM1650 | 最高 500kHz | 同上（2 线协议） | ✅ 同上 |
| TM1638 | 最高 500kHz | 同上，就是多了一根"准备线"（STB） | ✅ 同上 |
| **WS2801** | 最高 25MHz | 语速可以非常快，兼容标准 SPI | ✅ 虽然频率高但用的是 SPI 标准，主控 硬件 SPI 轻松发 |
| **WS2812** | **800kHz** | 比前几个还慢一点，但它要求极其精准 | ⚠️ 不是快慢问题，是精度要求极高 |
| **TM1829** | 和 WS2812 属同类 | 单线 NRZ 协议，要求类似 | ⚠️ 暂无确切频率数据，但同样要求精准，建议走硬件 |
关键理解：
- TM1637/40/50/38 和 WS2801：速度快慢无所谓，Lua 软件模拟随便写，都能跑
- WS2801 虽然频率最高（25MHz），但它是标准 SPI 协议，主控 有硬件 SPI 外设来发，不靠软件
- WS2812 和 TM1829：不是快慢问题，是精度问题——它们要求控制在几亿分之一秒的精度，Lua 软件很难做到不被中断打断，建议用硬件 SPI/PWM 或 C 组件
一个很容易误解的点：
WS2812 的 800kHz 还没有 TM1637 的 500kHz 快（慢了将近一半），但 WS2812 难搞的原因不是快，而是要求的精度高：
- TM1637：发一个数据位最慢可以拖到几微秒，快一点慢一点芯片都不在意
- WS2812：一个数据位只有 1.25 微秒，而且"0"和"1"是靠拉高电平拉多长时间来区分的——差几纳秒（十亿分之几秒）就读错了
5.3 "严格型"芯片到底严格在哪（WS2812 为例）
如果你不需要了解这么深，直接记住一句话就够了： WS2812 和 TM1829 的时序太苛刻，纯靠 Lua 软件去精确控制很难，建议用硬件的 SPI 或 PWM 来帮忙发数据。 下面的内容给想了解细节的人看。
一根数据线要既传"0"又传"1"，怎么区分？靠拉高电平的时间长短来区分：
发送"0"： 高电平 _ 低电平
████ ████████████
↑ 短 ↑ ↑ 长 ↑
大约 0.3微秒 大约 0.8微秒
发送"1"： 高电平 ______ 低电平
████████ ████████
↑ 长 ↑ ↑ 短 ↑
大约 0.7微秒 大约 0.6微秒
为什么难？
主控不是一直专心发数据，它还要做别的事——比如系统心跳、定时器、消息处理。这些会打断发送过程。
- TM1637 那种慢速芯片：被打断没关系，停顿一下继续就行
- WS2812：一旦开始发，就不能被打断，哪怕迟疑了 1 微秒（百万分之一秒），灯珠就识别错了，后面的所有灯珠都会乱
打个比方：
- TM1637 ：像你给同事写邮件，写一半去喝杯水回来继续写，没关系
- WS2812 ：像你点燃一串鞭炮的引线，中途不能停，停了就哑炮
5.4 每个芯片的"难度等级"
| **芯片** | **难度** | **说明** |
| TM1637/40/50/38 | ⭐ 简单 | 随便写都能跑，Lua 模拟绰绰有余 |
| WS2801 | ⭐ 简单 | SPI 本身就是 主控 的标配，或者用 Lua 模拟也行 |
| WS2812 | ⭐⭐⭐ 困难 | Lua 控制很难做到不被打断地精确发送，推荐用 C 组件 ws2812.create() |
| TM1829 | ⭐⭐⭐⭐ 更困难 | 比 WS2812 还严格，建议 SPI 帮忙或 C 实现 |
总结：TM1637~WS2801 随便用 Lua 写，跑得稳稳的。WS2812 和 TM1829 咱们虽然在扩展库中也提供了 Lua 接口，但实际产品中建议用硬件方式（SPI/PWM/C 组件）实现。
第六章：技术原理 — 软件如何工作
6.1 通信协议直观理解
2 线协议（TM1637/40/50）：
就像两个人挥旗通信：
- CLK（时钟线）：喊节奏"1、2、3…"
- DIO（数据线）：根据节奏变换旗子方向（高/低电平）
主控 每拉一次 CLK，DIO 上就传 1 位（bit）数据。一个字节 = 8 个 CLK 脉冲。
CLK ████ ████ ████ ████
↓发送 ↓发送 ↓发送 ↓发送
DIO ████████ ████ ██████████ ████
bit7 bit6 bit5 ... bit0
3 线协议（TM1638）：
TM1638 多了一根 STB（选通）线：
- STB 拉低 → 通知芯片"准备接收数据"
- 然后 CLK+DIO 传数据
- STB 拉高 → "数据传完了，执行"
STB ████████████████
↓ 拉低开始 ↓ 拉高结束
CLK ████ ████ ████
DIO b7..b0 b7..b0 b7..b0
单线协议（WS2812 / TM1829）：
只有 1 根 DATA 线！靠时间长短来区分 0 和 1：
- 发 0：拉高 350ns，拉低 800ns
- 发 1：拉高 700ns，拉低 600ns
DATA ██ ██████ ██ ██████
↑0码 ↑1码 ↑0码 ↑1码
双线 SPI 协议（WS2801）：
和 TM1637 类似，CLK+DATA 两根线，但兼容标准的 SPI 模式：
- 时钟上升沿采样数据
- 每颗灯珠需要 24 位（3 字节 R/G/B）
6.2 软件架构
每个扩展库的内部结构都类似：
┌─────────────────────────────────────────┐
│ 上层应用代码 │
│ (main.lua: 显示时钟、温度、跑马灯) │
├─────────────────────────────────────────┤
│ 扩展库（纯 Lua） │
│ extm1637.lua / exws2801.lua ... │
│ ┌─────────────────────────────────┐ │
│ │ 上层 API：init / show / clear │ │
│ │ set_brightness / update ... │ │
│ ├─────────────────────────────────┤ │
│ │ 底层驱动：GPIO 位操作 │ │
│ │ gpio.setup / gpio.set / │ │
│ │ gpio.get (读取按键) │ │
│ └─────────────────────────────────┘ │
├─────────────────────────────────────────┤
│ LuatOS 内核 + GPIO 子系统 │
└─────────────────────────────────────────┘
数据的流转（以 TM1637 显示数字"5"为例）：
应用：extm1637.display_number(5)
↓
扩展库：将数字 5 查段码表 → 0x6D
↓
扩展库：构造通信指令（写显示寄存器命令）
↓
扩展库：GPIO 模拟 2-wire 时序发送（CLK 脉冲 8 次，DIO 送出 0x6D）
↓
TM1637 芯片：收到指令 → 解码 → 驱动对应段的 LED 亮灭
↓
结果：数码管显示出"5"
6.3 段码表
对于数码管，需要一个"段码表"把数字 → 段码转换：
_-- 共阴极段码表（0~F）_local SEG_TABLE = {[0] = 0x3F, _-- 0_[1] = 0x06, _-- 1_[2] = 0x5B, _-- 2_[3] = 0x4F, _-- 3_[4] = 0x66, _-- 4_[5] = 0x6D, _-- 5_[6] = 0x7D, _-- 6_[7] = 0x07, _-- 7_[8] = 0x7F, _-- 8_[9] = 0x6F, _-- 9_[10] = 0x77, _-- A_[11] = 0x7C, _-- b_[12] = 0x39, _-- C_[13] = 0x5E, _-- d_[14] = 0x79, _-- E_[15] = 0x71, _-- F_}
6.4 RGB 的 24 位颜色
对于 WS2801/WS2812/TM1829，每个灯珠需要 24 位（或 32 位）数据：
WS2801/WS2812：不关心顺序，按 GRB 发送
bit23~16 bit15~8 bit7~0
[ Green ] [ Red ] [ Blue ]
TM1829 RGB：额外多 8 位白光通道
bit31~24 bit23~16 bit15~8 bit7~0
[ White ] [ Green ] [ Red ] [ Blue ]
注意：WS2812 实际物理排列是 GRB（不是 RGB）——数据发送时先 G 再 R 再 B。但 API 接口设计为
set_pixel(index, r, g, b)，由库内部做转换。
第七章：扩展库
7.1 TM1637(待更新)
7.2 TM1640(待更新)
7.3 TM1650(待更新)
7.4 TM1638(待更新)
7.5 WS2801(待更新)
7.6 WS2812(待更新)
7.7 TM1829(待更新)
第八章：常见问题
Q1：芯片不显示怎么办？
- 检查 VCC 和 GND 供电是否正常
- 检查 CLK 和 DIO 是否接反
- 检查上拉电阻是否存在（CLK 和 DIO 都需要上拉）
- 用示波器看 CLK 上有没有波形
Q2：数码管亮度不均匀
- 不同位共用的限流电阻阻值是否一致
- 建议使用芯片的亮度设置调节
Q3：WS2812 灯带颜色不对
- 检查数据顺序（GRB 不是 RGB）
- 确保 主控 和灯带共地
- 降低数据速率试试
Q4：TM1650 按键无反应
- 检查 KP 中断引脚是否接对
- 确保初始化模式为
MODE_KEY_INPUT - 检查外部上拉是否有
Q5：多个芯片级联不工作
- 检查 DOUT→DIN 的连接
- 级联时最后一片的 DOUT 悬空
- 长距离级联建议加信号整形（WS2812 内置了）
附录：资料索引
| **芯片** | **数据手册** | **扩展库** | **文档位置** |
| TM1637 | TM1637_V2.6.pdf | extm1637.lua | 待更新 |
| TM1640 | TM1640_V1.9.pdf | extm1640.lua | 待更新 |
| TM1650 | TM1650_V2.5.pdf | extm1650.lua | 待更新 |
| TM1638 | TM1638_V2.2.pdf | extm1638.lua | 待更新 |
| WS2801 | WS2801S_V2.0_CN.pdf | exws2801.lua | 待更新 |
| WS2812 | WS2812B_V6.1_EN.pdf | exws2812.lua | 待更新 |
| TM1829 | （待补充） | extm1829.lua | 待更新 |
