使用手册

作者：王城钧　|　最后修改：2026-06-05

1 概述

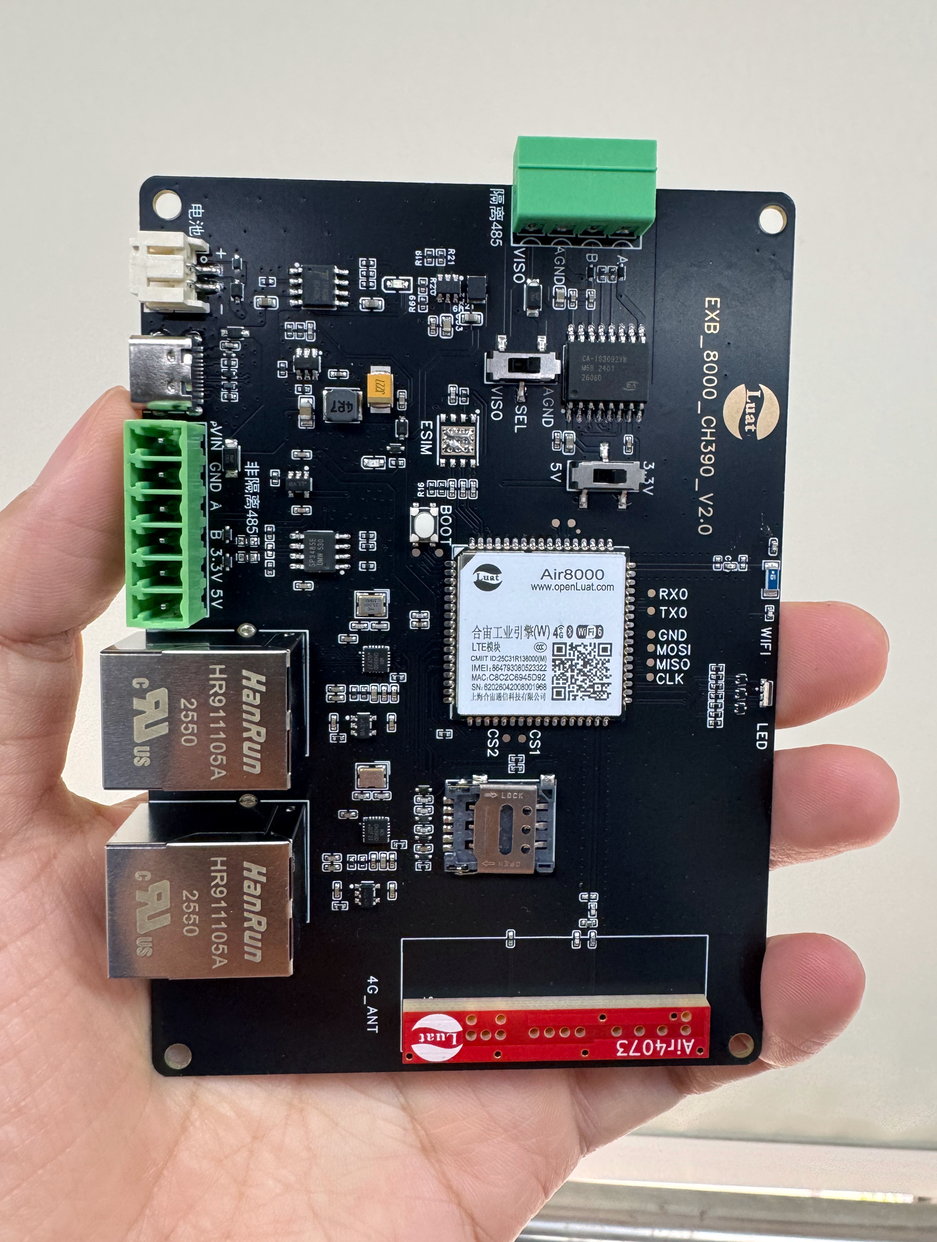

Air8300双网口双485工控板 是基于 8000W 模组设计的双网口工业控制板，除了支持两个以太网口，支持 4G，支持 WiFi 之外，还有隔离 485 和非隔离 485 各一个，用户可以使用这个控制板，基于 LuatOS 的能力做二次开发。

2 工控板配置

  • 4G 天线，WIFI 天线
  • 1 个 SIM 卡座，1 个 ESIM 预留焊盘
  • 1 个电源指示灯，1 个网络指示灯，1 个三色指示灯
  • 1 个 type-c 口
  • 1 个 boot 按键
  • 1 个带隔离的 485 工业接口，1 个不带隔离的 485 工业接口
  • 2 个以太网口
  • 1 个 3.3v/5v 供电开关
  • 1 个 AGND / SEL / VISO 开关
  • 1 个电池接口

3 注意事项

Air8000W 内置 4G Cat.1 和 WiFi/BLE 双处理器，其中：

4G Cat.1 SoC 为主处理器，WiFi/BLE SoC 为协处理器；

我们平时二次开发的软件，是基于主处理器(4G Cat.1 SoC)来写的 Lua 代码；

协处理器(WiFi/BLE SoC)的固件由合宙提供，不可二次开发，当前最新版本为 V20；

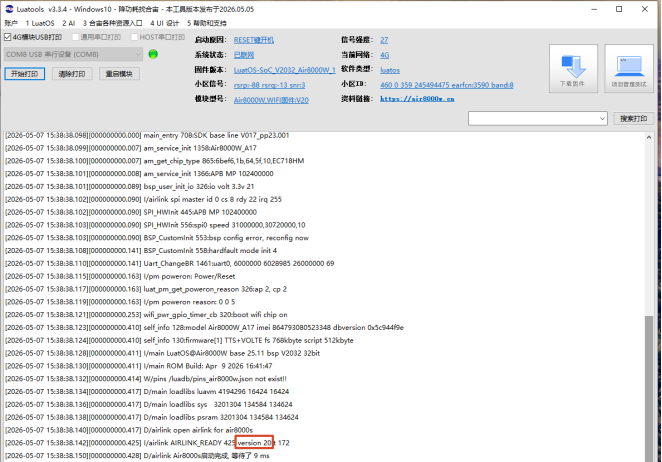

当你的 Air8000W 的 WiFi/BLE SoC 的版本低于 V20 时，请务必升级到 V20；

参考01 USB 方式升级 WiFi - luatos@air8000mailto:luatos@air8000 - 合宙模组资料中心

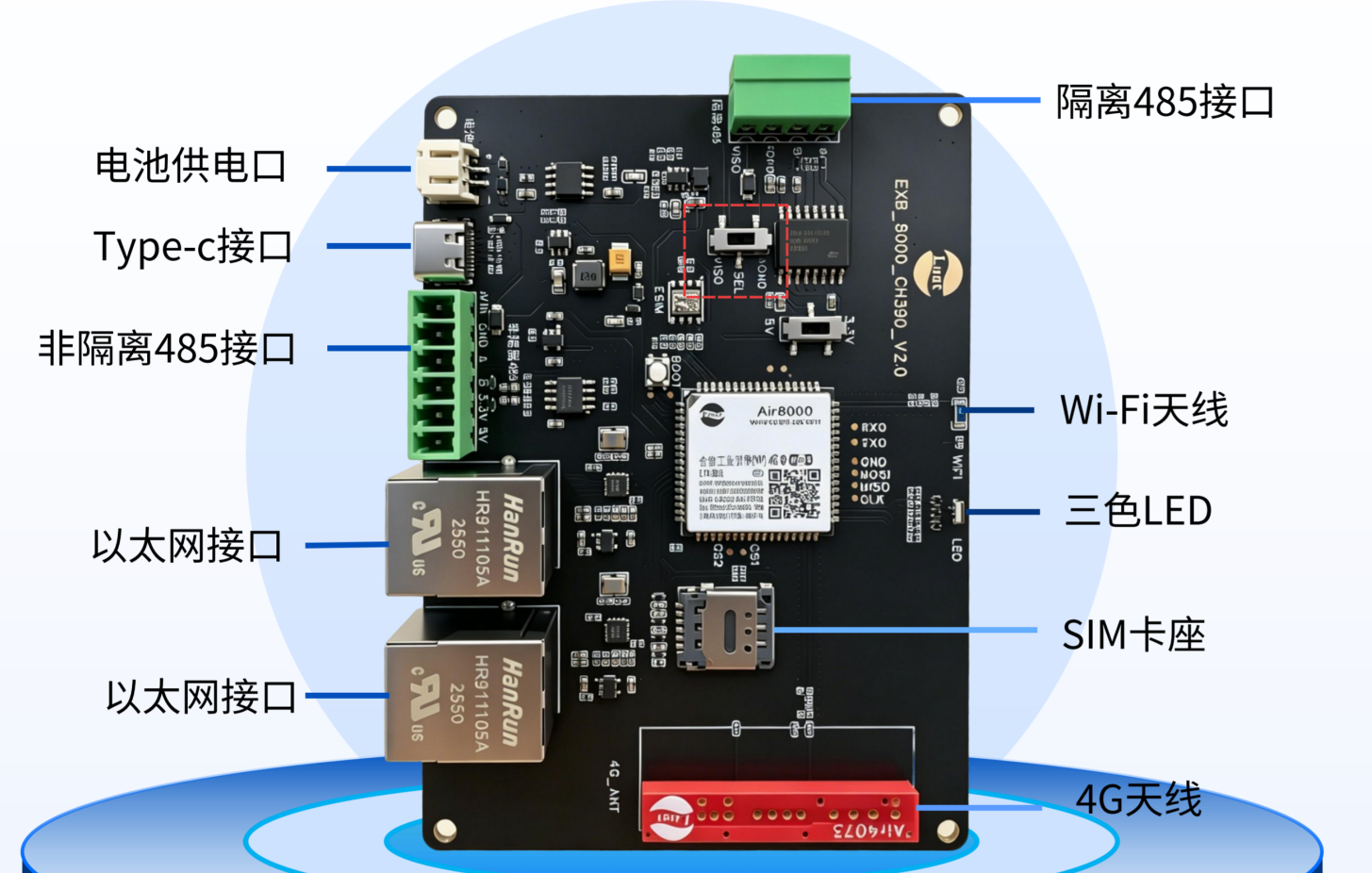

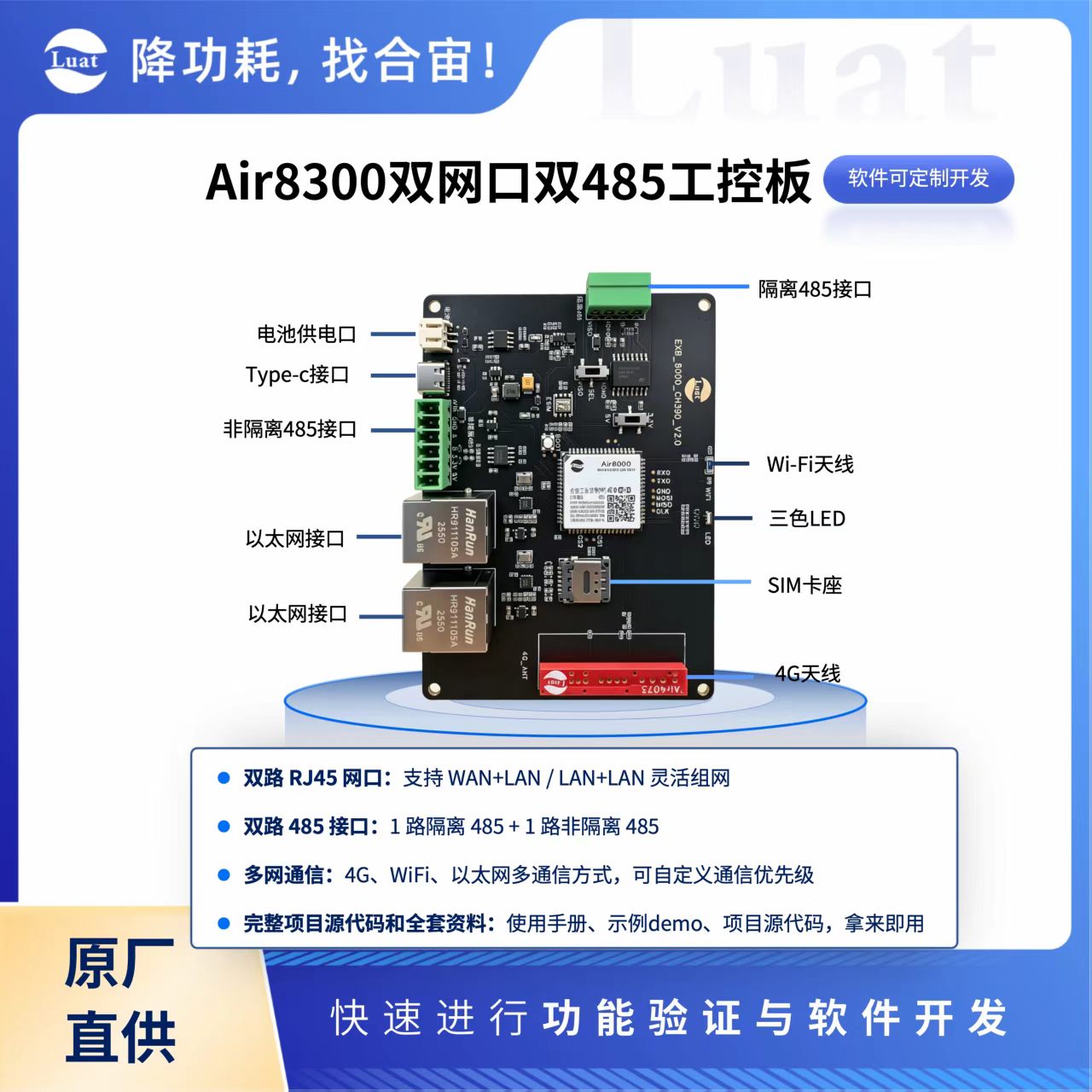

4 外设分布

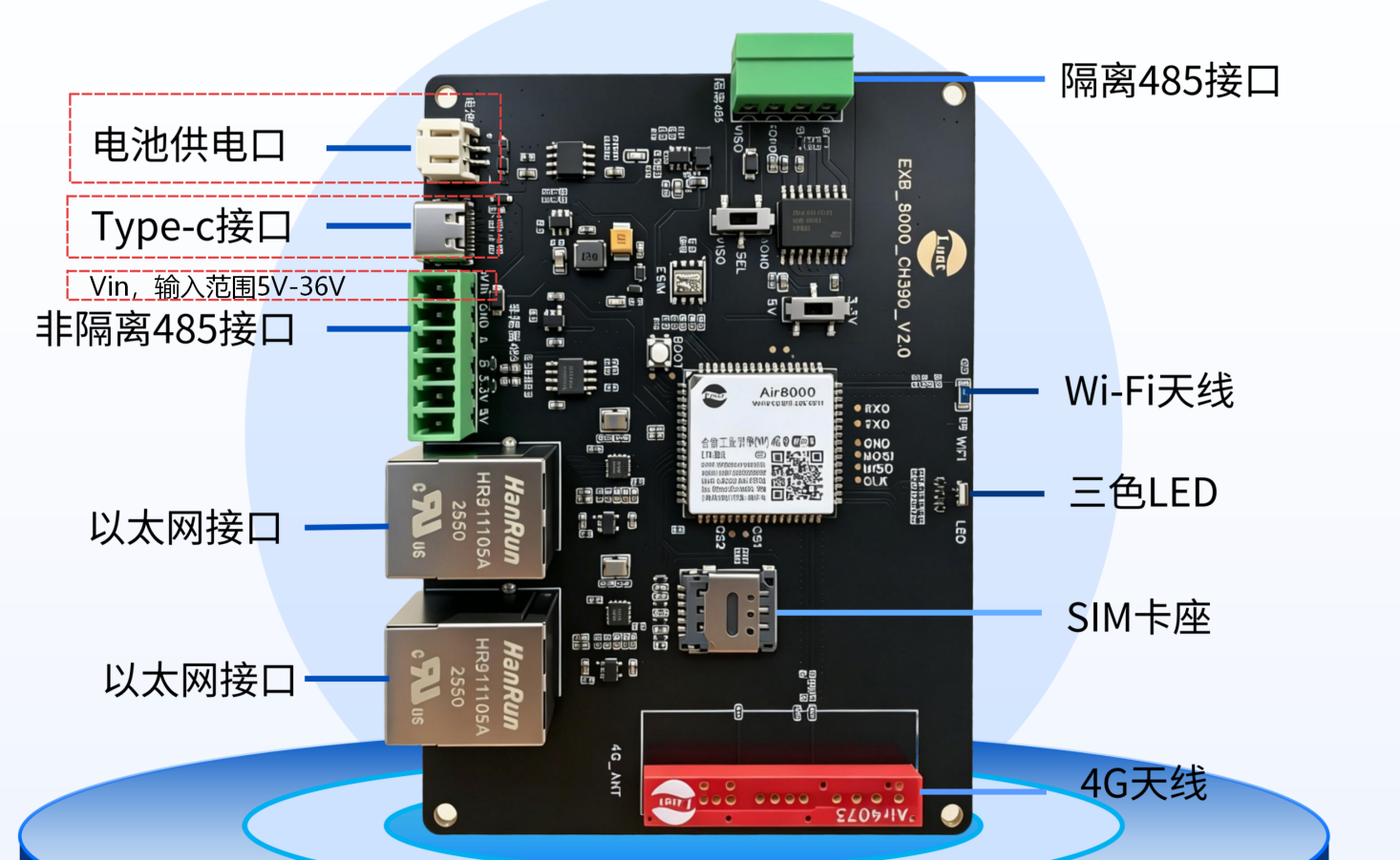

1）电池供电口，可直接接入锂电池，电压范围为 3.3V-4.35V；

2）板载有锂电池充电电路，纯硬件控制，无需软件控制和参与；

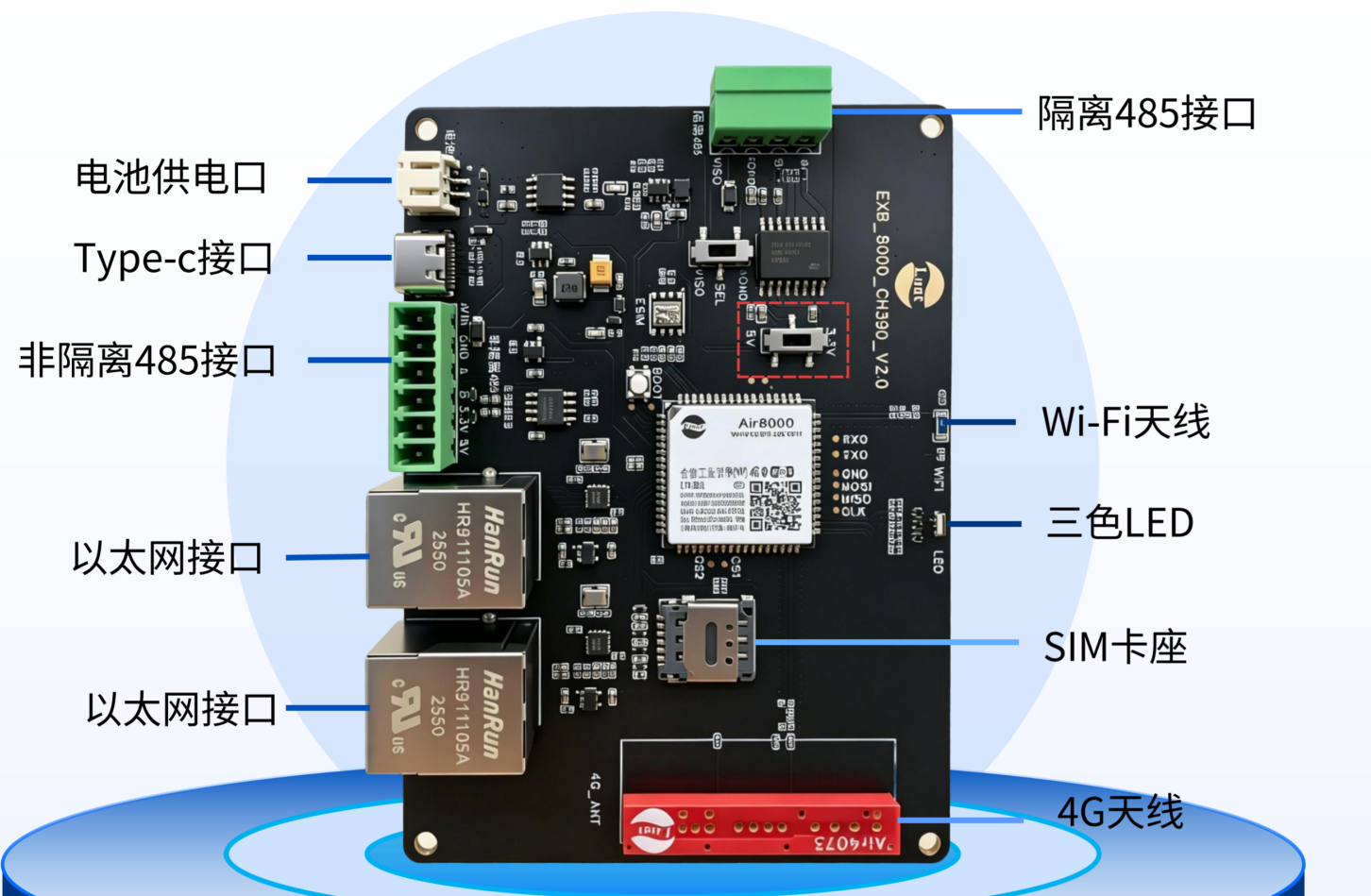

3）其它功能，请参考原理图理解：

5 使用说明

5.1 供电

通过 USB 接口直接供电：使用 Type-C 数据线，一端连接 Air8300双网口双485工控板的 USB 接口，另一端连接电脑 USB 接口，通过电脑 USB 接口直接为工控板提供 5V 供电。当Air8300双网口双485工控板接入外部供电时，电源指示灯会亮起，表示工控板已上电。

在Air8300双网口双485工控板的电池供电接口对应位置接入正负极，即可为工控板供电。当网络指示灯正常闪烁时，表示设备已开机。电池供电电压范围为 3.3V~4.3V，建议供电电压为 3.8V，使用时请注意极性，以防对设备造成损坏。

注意：

a.推荐使用 PC 的 USB3.0 接口给工控板供电

b.VIN 接口处也可以供电，注意 VIN 的供电范围为 5-12V

5.2 固件烧录

一般来说，开机状态下可以通过 USB 和 LuaTools 进行免 BOOT 的方式进行下载； 所谓的免 BOOT 方式，即不用手动按住 BOOT 键(BOOT 键被按下相当于 USB_BOOT 与 VDD_EXT 短接，Air8000 进入 USB 现在的使能方式)即可进入 USB 下载模式；

需要特别强调的是！ 免 BOOT 方式仅在 Air8000 正常开机的状态下才可使用，且有一定的失败概率；

开机即进入 USB 下载模式的操作方法：

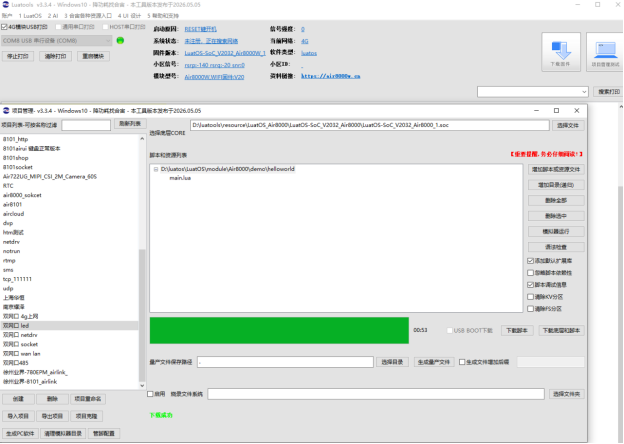

  • 电脑打开 LuaTools，设置好下载页面，点击下载底层和脚本
  • 板子先按住 boot 键，然后插上 USB 线，连接板子和电脑；
  • 当提示已检测到设备此时松开 boot，等待下载完成
  • 划重点：按住 BOOT 键，按住开机键，上电，顺序不要乱；

5.3 开关说明

1）3.3v/5v 供电开关；

隔离式 485 接口逻辑侧供电电源，选择 3.3V 或者 5V 都可以，建议固定为 5V(本板子由 USB_VBUS 提供 5V 电源)，逻辑侧电平固定为 3.3V，与 Air8000W 侧的 IO 电平一致；

说明！

隔离式 485 收发器芯片采用的是川土微 CA-IS3092VW，其逻辑侧电平不取决于 VCC，取决于 Vccl，本板子 Vccl 固定电平 3.3V，详见 CA-IS3092VW 规格书及本板子原理图；

2）AGND/SEL/VISO 开关；

隔离式 485 接口总线侧逻辑电平选择开关，其中 SEL 为本开关的名字；

拨至 AGND 侧，隔离式 485 接口总线侧逻辑电平为 3.3V，相应总线侧隔离电源 Viso 输出电压为 3.3V；

拨至 VISO 侧，隔离式 485 接口总线侧逻辑电平为 5V，相应总线侧隔离电源 Viso 输出电压为 5V；

说明！

Viso 为总线侧隔离电源输出，为外部总线提供电源，不是输入；

3）关于 Viso 和 VCC 关系的特别说明；

当 VCC 输入电压为 5V 时，通过 SEL 开关进行选择，VISO 输出电压可设置为 5V 或者 3.3V；

当 VCC 输入电压为 3.3V 时，VISO 输出电压只能通过 SEL 开关选择 3.3V(拨至 AGND)，禁止输出设置为 5V。

核心一句话：

总线侧电压 VISO<=逻辑侧电压 VCC ！！！

6 调试说明

6.1 以太网

两个网口共用 spi 1

网口 1 的 cs 为 gpio 21，使能为 gpio 16，中断为 wakeup 0

网口 2 的 cs 为 gpio 20，使能为 gpio 17，中断为 wakeup 6

6.2 非隔离 485 接口

非隔离 485 串口使用的是串口 3，需要进行复用，27 脚复用为 gpio36 用于控制 485 接收和发送的使能引脚，25 引脚复用为串口 3 RX，26 引脚复用为串口 3 TX，

pins.setup(27,"GPIO36")
pins.setup(25,"UART3_RX")
pins.setup(26,"UART3_TX")
pins.setup(18,"GPIO29")

local uartid = 3
local uart485Pin = 36 -- 用于控制485接收和发送的使能引脚
gpio.setup(29, 1, gpio.PULLUP) -- 打开电源(工控板485供电脚是gpio29，测试需要开机初始化拉高gpio29)

6.3 隔离 485 接口

隔离 485 串口使用的是串口 1，需要进行复用，28 脚复用为 gpio37 用于控制 485 接收和发送的使能引脚

pins.setup(28,"GPIO37")

local uartid = 1
local uart485Pin = 37 -- 用于控制485接收和发送的使能引脚

6.4 三色 LED

代码中拉高对应的 gpio 就可以

gpio.setup(26, 1, gpio.PULLUP)
gpio.setup(27, 1, gpio.PULLUP)
gpio.setup(28, 1, gpio.PULLUP)
