三，原理图及PCB封装

作者：laolu　|　最后修改：2026-09-04

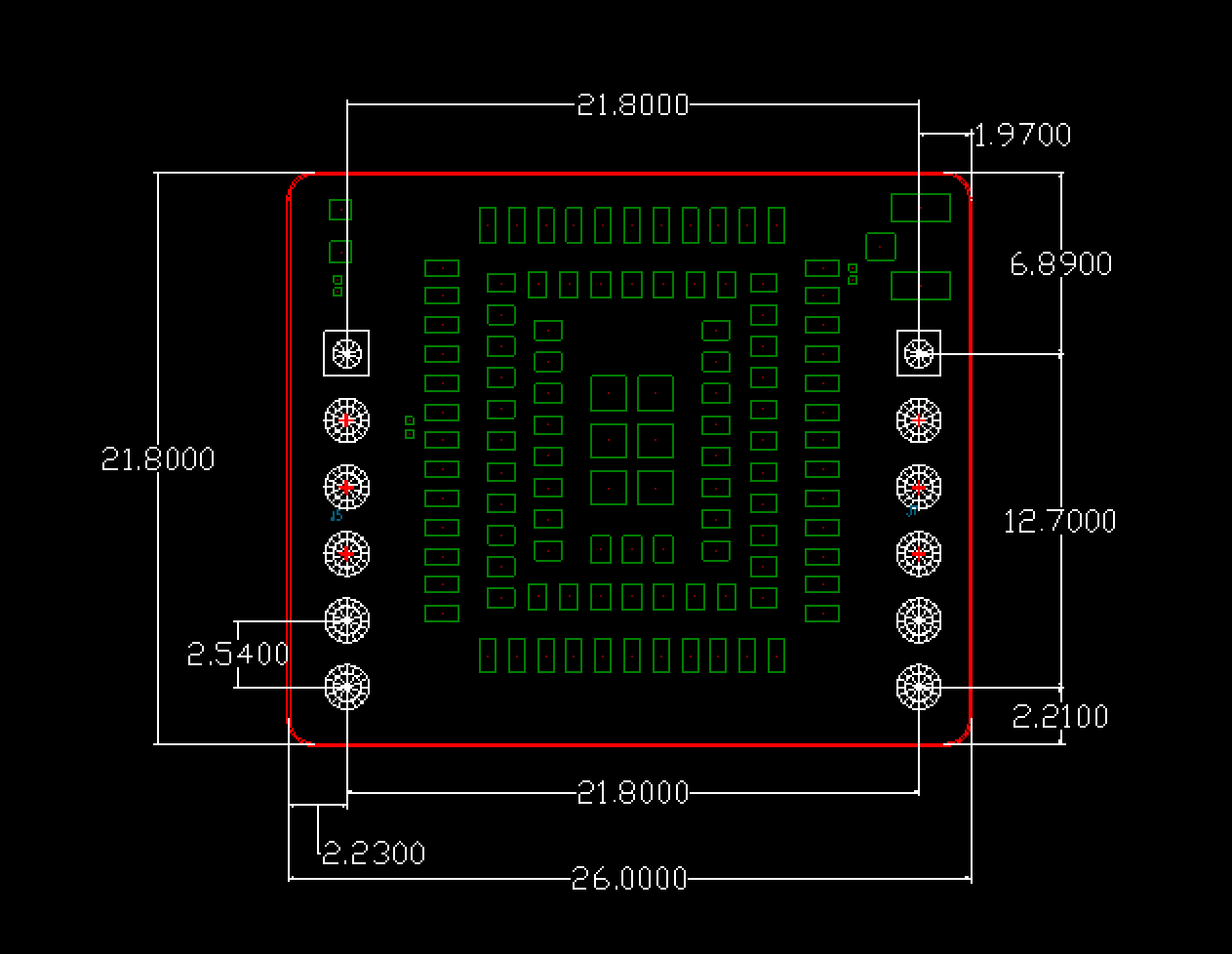

1，尺寸图；

Air8781尺寸.dwg

2，插针型号；

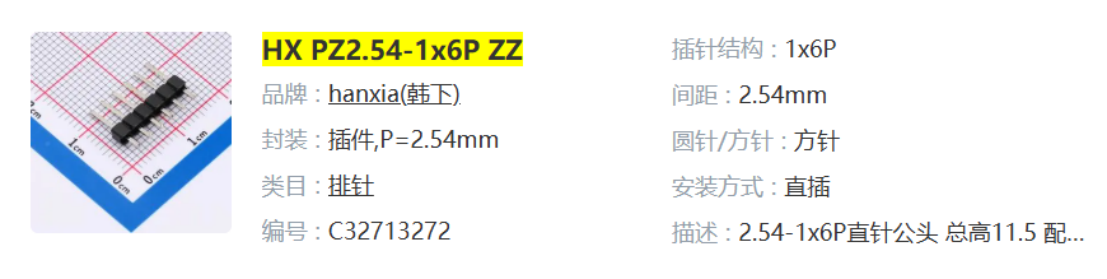

Air8781P工业模组焊接的是2个6PIN的2.54 插针，比如，立创编号C32713272；

3，底板母座；

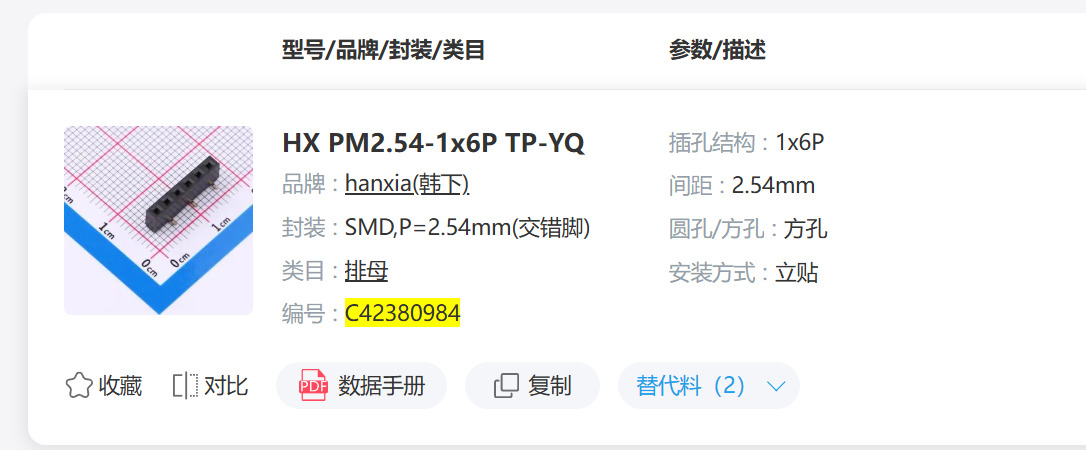

Air8781P工业模组匹配的底板母座，比如，立创编号C42380984；

4，底板母座封裝；

Air8781_封装_20260706.rar
