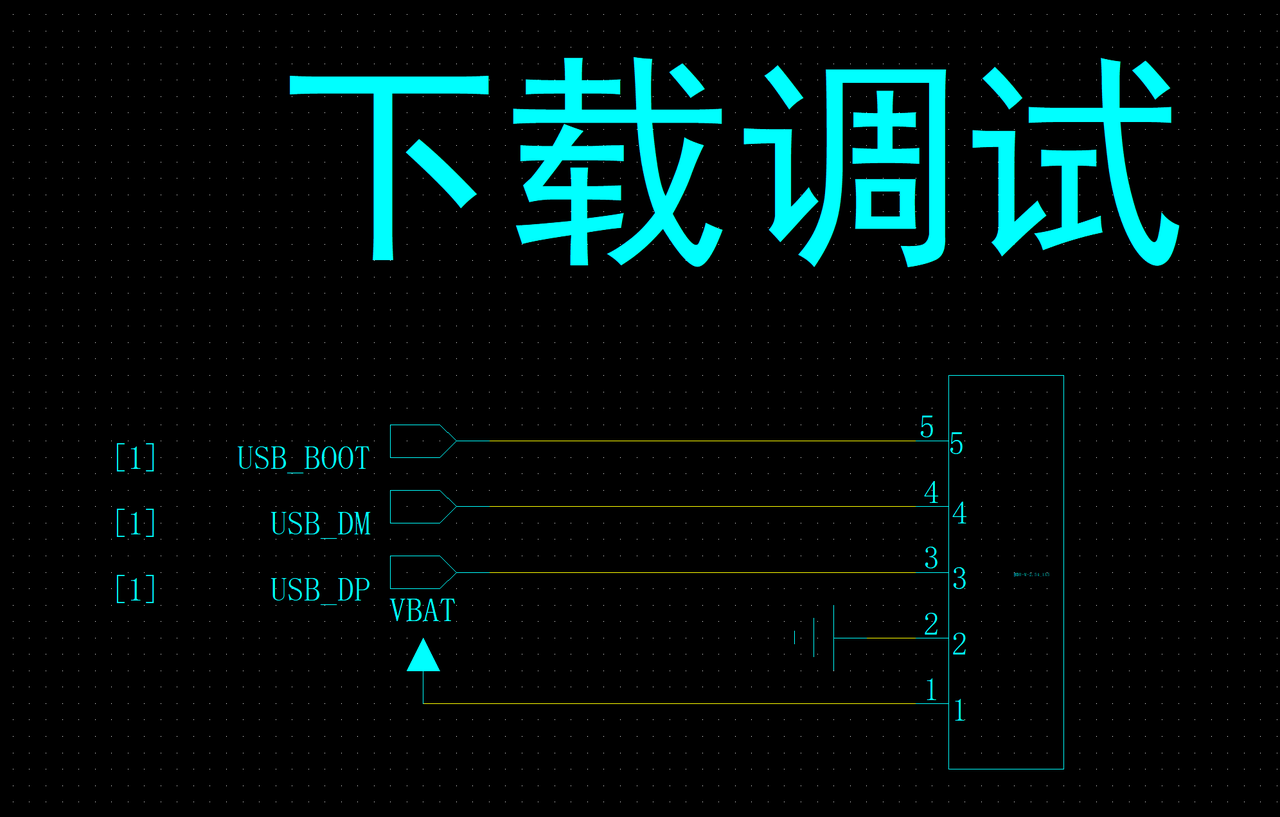

5）下载调试测试点(过孔)

Air8700设计了5个下载调试测试点，搭配合宙设计的转接板，可以实现直接对Air8700的软件烧录和调试，大大简化了一般4G模组必须通过核心板或开发板进行调试的繁琐要求；

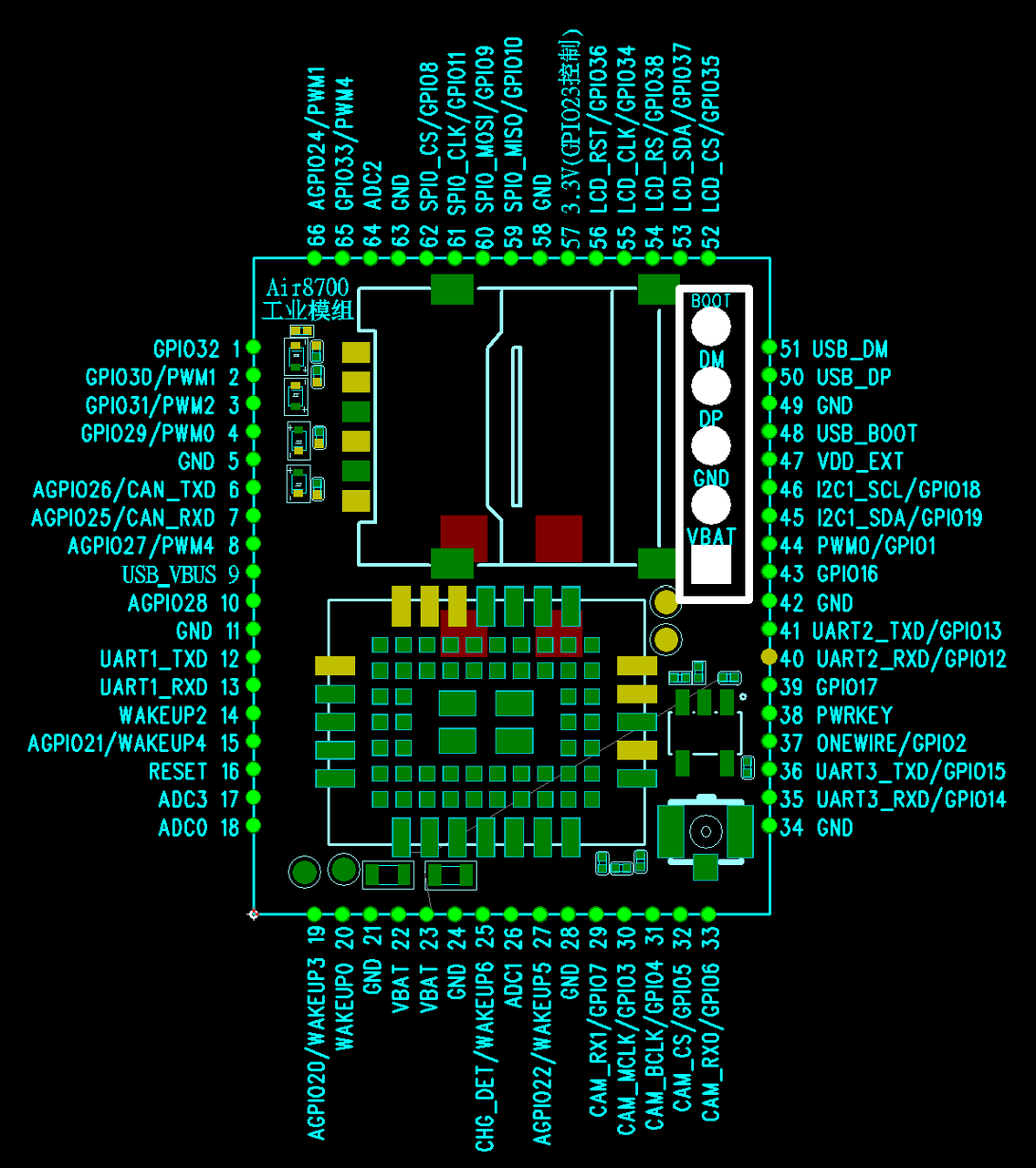

相应这部分电路在PCB上的位置如下：

关于合宙下载调试烧录板的简要说明；

1, 左侧为Type-C USB接口，一边连PC，一边连转接板；

2, 通过USB_VBUS提供5V电源，经过板载的DCDC输出3.8V给Air8700供电；

3, 通过USB_VBUS提供5V电源，经过板载的LDO提供1.8V电源，在下载软件时通过拨动开关与BOOT连接，使模块进入USB BOOT模式；

4, 右侧为5个2.54间距的插针；

左侧	说明
1	BOOT	USB_BOOT
2	D-	接USB_DM
3	D+	接USB_DP
4	GND	GND
5	VBAT 3.3-4.3V	用USB线的VBUS供电给板载的DCDC，输出3.8V，给8781系列供电

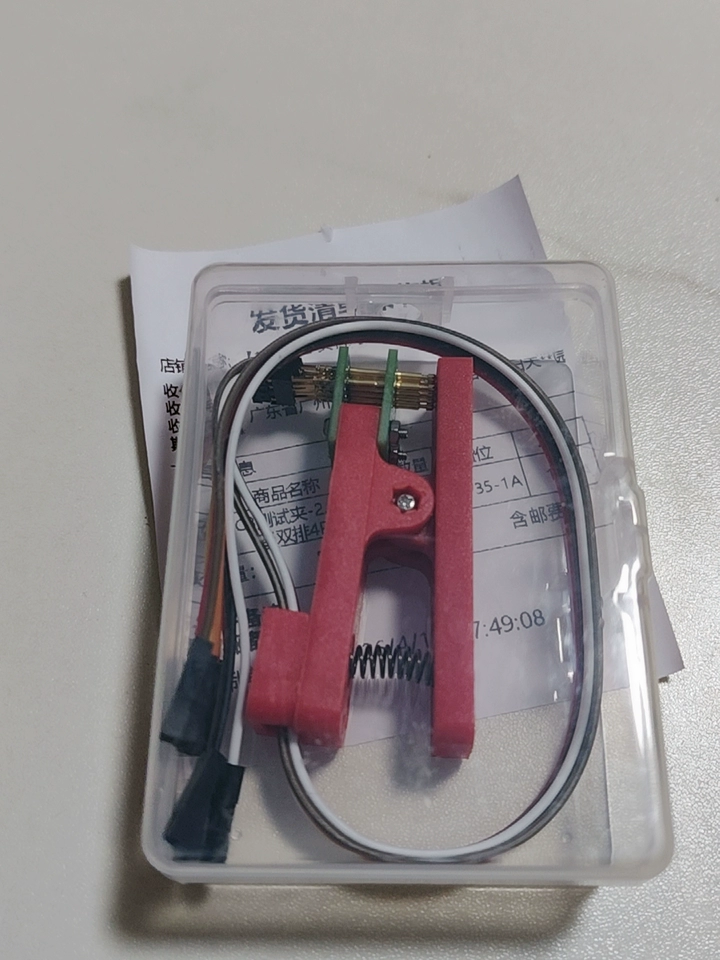

5, 搭配简易夹具，使顶针接触Air8700的下载调试接口；
