10）锂电池插座及其充电电路

锂电池插座，使用的是与Mic/Speaker相同的母座，规格书如下；

南京拓微_电池管理_TP4066-4.2V-ESOP8_规格书.pdf

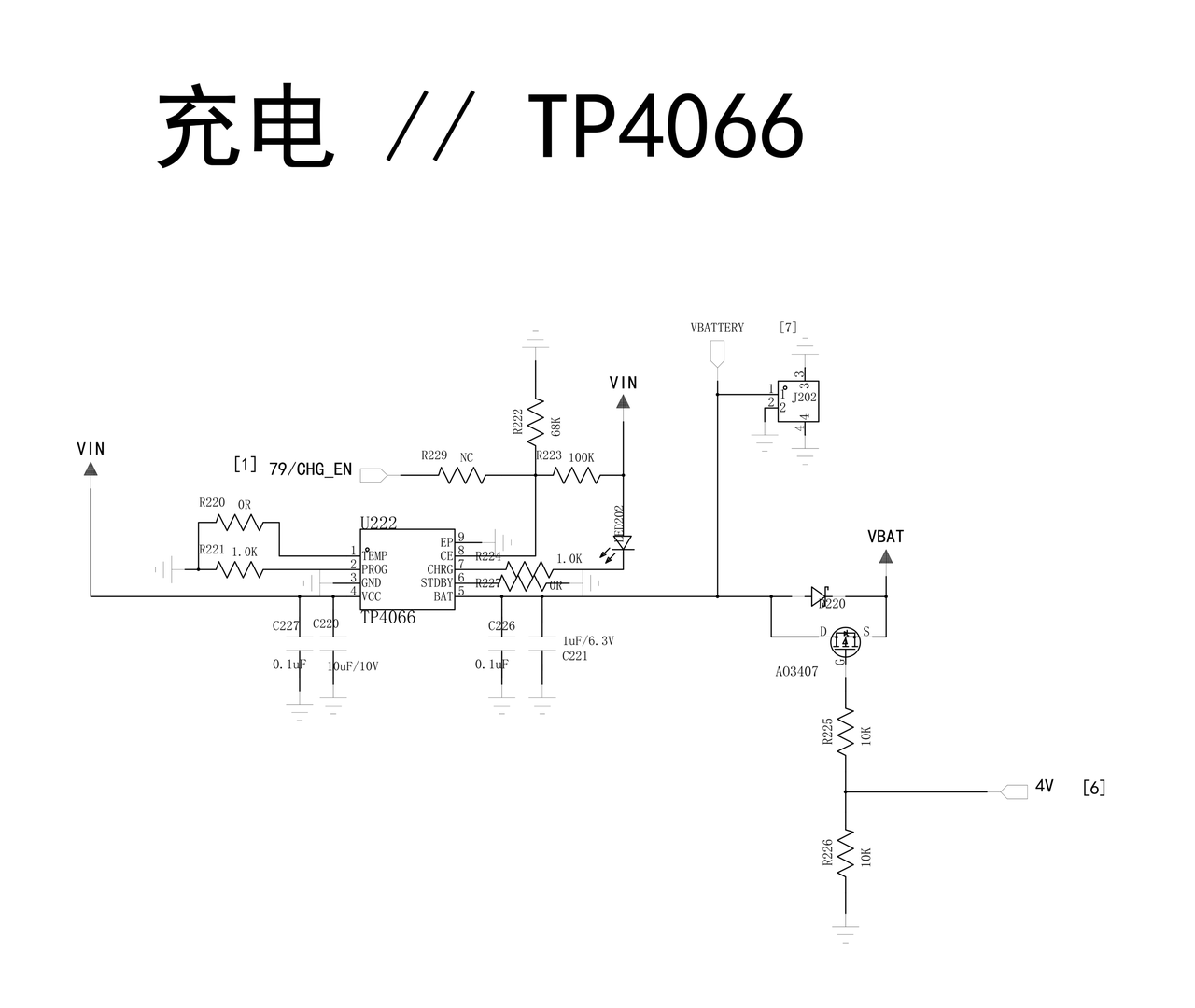

锂电池充电IC使用的是南京拓微的"TP4066-4.2V-ESOP8"型号，支持锂电池充电电压至4.2V；

JW5357HFM_Datasheet_R0.8_EN_20240130.pdf

需要特别注意的是：

当锂电池及锂电池充电电路同时存在时，由于充电芯片TP4066的规格限制，VIN的输入电压最高不能超过6.5V；

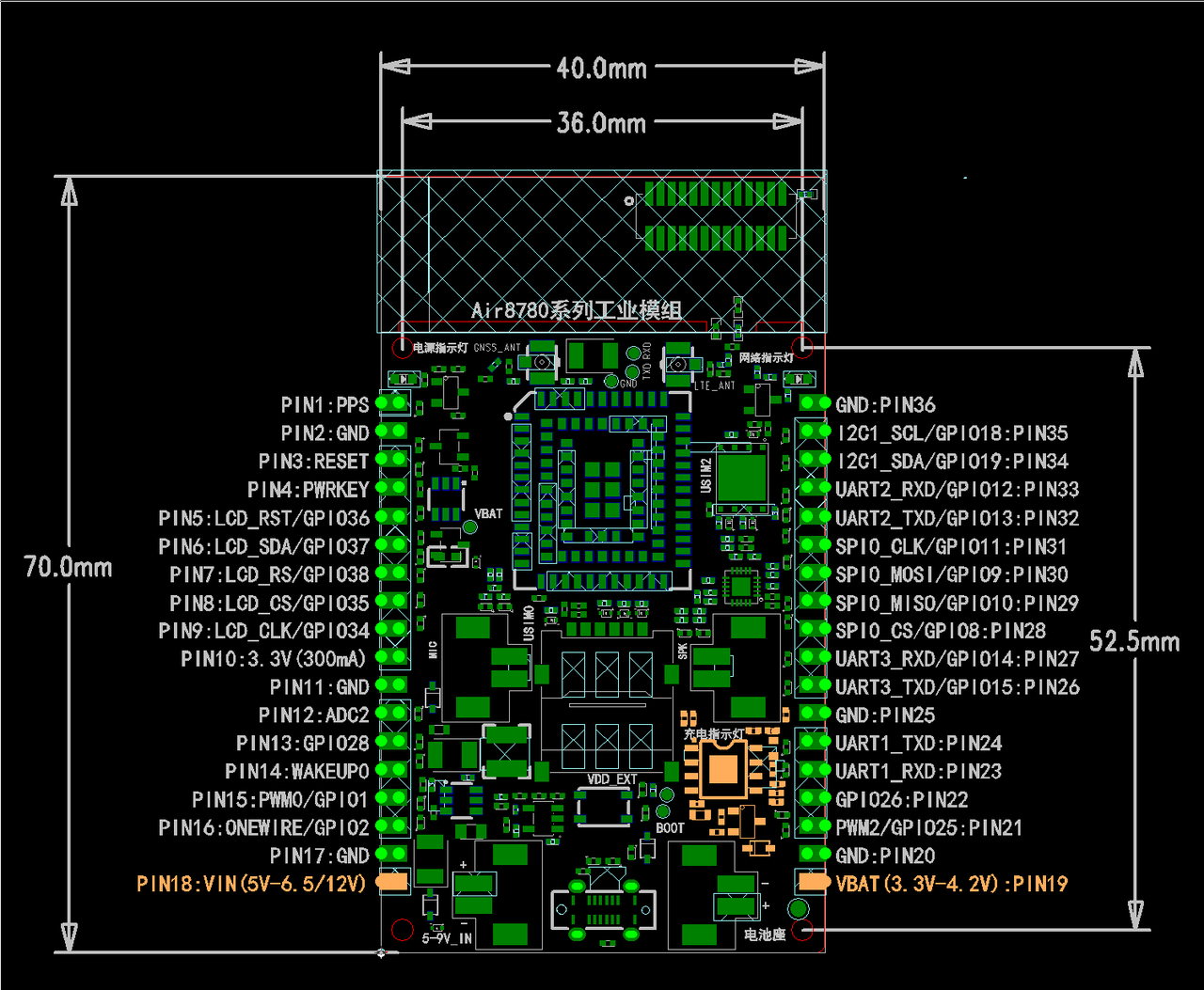

相应这部分电路在PCB上的位置如下：
